| Typ produktu | Moduł wkładany odtwarzacz/nagrywarka CD |
| Marka | Monacor |
| Model | TXA1802CD |
| Wymiary (S × W × G) | 190 × 42,5 × 190 mm |
| Waga | 1 kg |
| Zasilanie | 12 V DC, 1 A |
| Wyjście audio | 950 mV |
| Nośniki odtwarzania | CD audio, CD-R/RW, USB, karta SD/SDHC (pliki MP3 i WMA) |
| Główne funkcje | Odtwarzanie/Pauza, stop, wysuwanie, programowanie, odtwarzanie losowe, powtarzanie, regulacja prędkości, wyciszenie, pilot na podczerwień, pamięć antywstrząsowa |
| Konserwacja i czyszczenie | Używać suchej, miękkiej szmatki; nie używać chemikaliów ani wody; czyszczenie optyki laserowej przez wykwalifikowanego technika |
| Bezpieczeństwo | Instalacja przez wykwalifikowanego technika; użytkowanie w pomieszczeniach; temperatura pracy 0-40°C; chronić przed wilgocią i rozbryzgami |
| Baterie / Akumulatory | Pilot: bateria guzikowa 3 V typ CR 2025 (w zestawie) |
| Kompatybilność | Przeznaczony do kolumn aktywnych TXA-800 i TXA-1020; może być włożony do innego urządzenia (wymagany wycięcie 171 × 41,5 mm) |
| Gwarancja | Gwarancja traci ważność w przypadku nieprawidłowego użytkowania, nieprawidłowej instalacji lub nieautoryzowanych napraw |
| Dołączone akcesoria | Pilot z baterią, instrukcja obsługi |
Często zadawane pytania - TXA1802CD Monacor
Pytania użytkowników dotyczące TXA1802CD Monacor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Odtwarzacz/nagrywarka cd w formacie PDF za darmo! Znajdź swoją instrukcję TXA1802CD - Monacor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TXA1802CD marki Monacor.

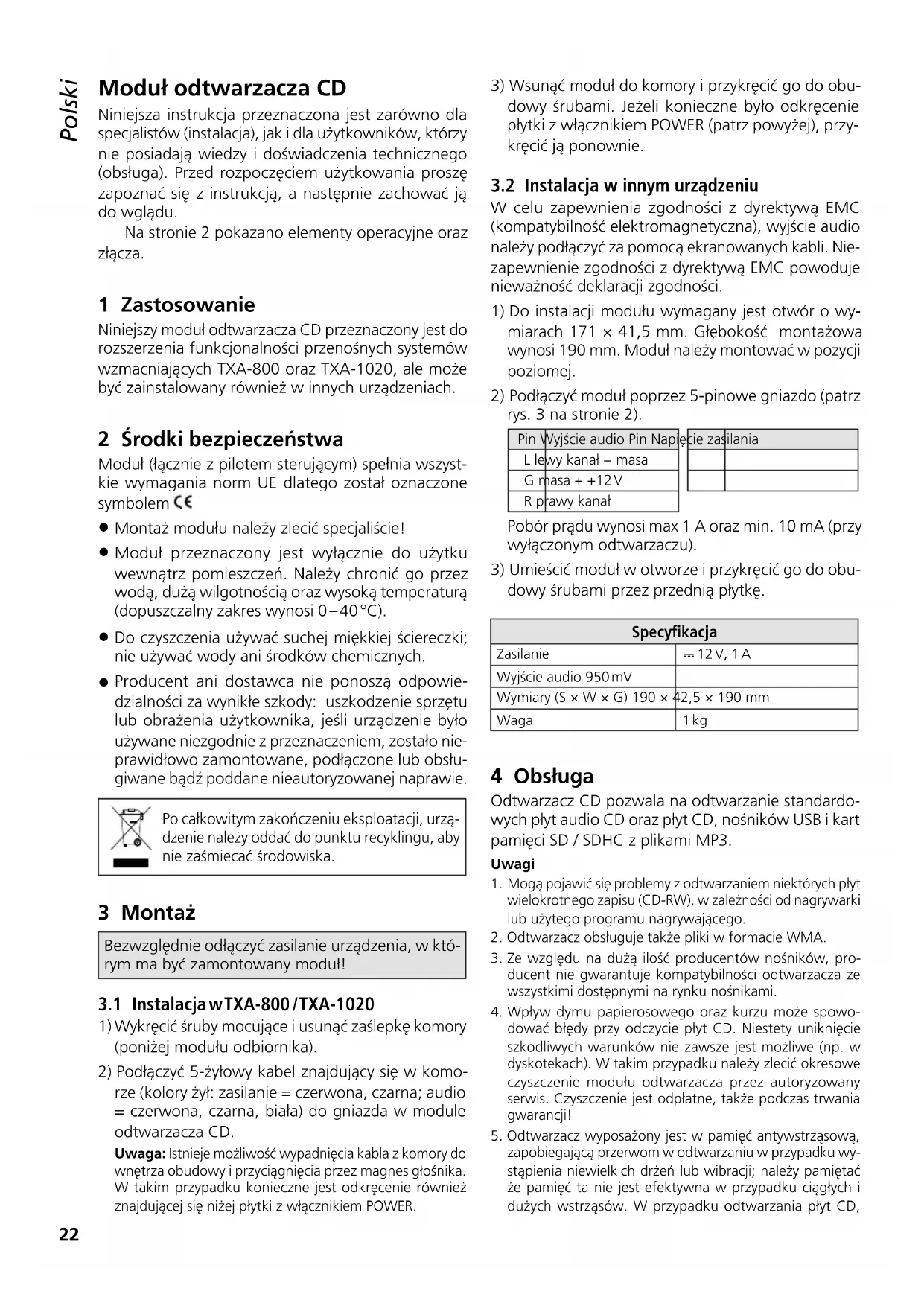

INSTRUKCJA OBSŁUGI TXA1802CD Monacor
Moduł odtwarzacza CD
Niniejsza instrukcja przyznacznaja jest zarowyno dla spezialistów (instalacja), jak i dla uzytkowników, którzne posiadaj wiedzy i doświadczenia technicznych (obługa). Przed Rozpoczeciem uzytkowania prosze zapoznać są instrukcja, a natestPNie zachować są do wglądu.
Na stronie 2Pokazano elementy operacyjne oraz zlacza.
1 Zastosowanie
Niniejszy modul odtwarzacza CD przyznaczony jest do rozszerzenia funkcionalnosci przyenosnych systemów wzmacniajzych TXA-800 oraz TXA-1020, aleMZEbyc zainstalowany rownik z winych urzadzeniach.
2Środki bezpiecznychstwa
Modul (facznie z pilotem sterujacym) spelnia wszystkie wymagania norm UE dlatego zostaf oznaczone symbolem C
- Montañ modúfu nalezy zlecićspecialiść!
Moduń przyznaczenia jest wyłączne do uzytku wewnatrix pomieszcie. Naleź chronick go przyź wodą, duź wilgotnoscie oraz wysoką temperatura (dopuszczalny zakresDynosi 0 - 40^ - Do czyszczenia uzywac suchen jej miękkiej sciereczki; nie uzywac wody ani sądków chemicznych.
- Producent ani dostawca nie ponosza odpowiedzialnosci za winikte szkody: uszkodzenie spreztu lub obrażenia uzytkownika, jesti urzadzenia bylo uzywane niedgnie z przyznaczeniem, zostaloNieprwidtowo zamontowane, podlaczone lub obslugiwane badź poddane niedaryzowanej naprawie.
Po calkowitym zakończeniu eksploataci, urzadzenia nalezy oddac do punktu recykingu, aby nie zaśmieckać srodowiska.
3 Montaz
Bezwzglédnie odłaczycz zasilanie urzadzenia, w kto-rym ma byc zamontowany modu!
3.1 Instalacja wTXA-800/TXA-1020
1) Wykrecić s Ruby mocujuce i usunac za slepké komory (ponižej modu t odbiornika).
2) Podźycy 5-zytowy kabel znajdujczy sie w komorze (kolory zyl: zasilanie = czerwona, czarna; audio = czerwona, czarna, biała) do gniażda w module odtwarzacza CD.
Uwaga: Istnieje moziwość wypadnietà kabela z komory do wétrtra obudowy i przyciagniecia przyez magnes gośnika. W takim przypadku konieczne jest odkrecenie rownikę znejdujacej sie niziej plytki z wącznikiem POWER.
3) Wsunęc modu do komory i przykrećci go do obudowy srbami. Jeźeli konieczne byto odkȩcenie płytki z walcznikiem POWER (patrz powyȩj), przykrećci są ponownie.
3.2 Instalacja w innym urzadzeniu
W celu zapewnienia zgodnosci z dyrektywama EMC (kompatybilnosc elektromagnetyczna), wyjscie audio nalezy podlaczyc za pomocak ekranowanych kabli. Niezapewnienie zgodnosci z dyrektywa EMC powoduje nieważnosc deklaracje zgodnosci.
1) Do instalacji modu wymagany jest otwor o wy-miarach 171× 41,5mm .Glebokosc montażowawynosi 190~mm .Modul nalezy montowac w pozycji poziomej.
2) Podłaczyc modu poprzej 5-pinowe gniazdo (patrz rys. 3 na stronie 2).
| Pin Wyjsscie audio Pin Napi |
| L lewy kanat - masa |
| G masa + +12 V |
| R prawy kanat |
| tie zasilania | |
Pobór praduwynosi max 1 A oraz min. 10mA (przy wyłaczonym odtwarzaczu).
3) Umiescić moduł w otworze i przykrećić go do obudowy szubami przyźędnia płytké.
| Specyfikacja | |
| Zasilanie | = 12V, 1A |
| Wyjscie audio 950mV | |
| Wymiary (S × W × G) 190 × 42,5 × 190 mm | |
| Waga | 1kg |
4 Obsługa
Odtwaracz CD pozwala na odtwarzanie standardowych plyt audio CD oraz plyt CD, nosników USB i kart pamięci SD / SDHC z plikami MP3.
Uwagi
- Moga pojawic sie problemy z odtwarzaniem niektorch plyt wielokrotneo zapisu (CD-RW), wazoleznosci od nagrywarki lub uzytego programu nagrywajacego.
- Odtwarzac obsluguje takze pliki w formacie WMA.
- Ze względu na duź ilosc producentów nośników,roducent nie gwarantuje kompatybilnosci odtrwarzacza zewsztkimi dostepnymi na rynku nośnikami.
- Wpwydymu papierosowego oraz kurzu要去 powodowac bledy przy odczcie pht CD. Niestety unikniecie szkodliwych warunkow nie zawsze jest moziwe (np. w dyskotekach). W takim przypadku nalezy zleci okresowe czyszczenie modu uodwarzacza przyaz autoryzowy serwis. Czyszczenie jest odplatne, takze podczas trwania gwarancji!
- Odtwarzacz wyposañony jest wAMIc antywstrzosow, zapobiegajc przerwom w odtwarzaniu w przypadku wystapienia niewielkich drzen lub wibraci; nalezy pamietace pamić ta nie jest efektywna w przypadku ciagych i duzych wstrzosow. W przypadku odtwarzania pIy t CD,
nalezy zapewnic stabilne ustawieuie na solidnej i hieruchomej podstawie.
Pilot zdalnego sterowania dostarczany jest razem z bateri. Przed przystapieniem do pracy, nalezy usunac folie z komory bateryjnej, znajdujacej sie na tylnej stroNie pilota. Pilot nalezy kierować bezposrednio w strone czujnika podczerwieni (2). Podczas pracy, pomiedzy odtrwarzaczem a pilotem, nie powinny znajdować sie zadne przyszkody.
Jeżeli pilot Nie bedzie przy dłuźsy czas uzywany, naleź wyjac z niedo baterie, abyunikacja uszkodzenia na skutek wylania baterii.
Wymiana bateri piota: Przesunac blokade uchwytu na baterie w sprawo (pierwsza strzalka na rys. ponije) i wysunac go (druga strzalka). Wymienic baterie na nowa (3 V baterie pastylkowa typu CR 2025). Dodatni biegun musi znajdowac sie na gorze. Wsunac uchwyt z bateria ponownie do pilota.
Zuzyte baterie nalezy wyrzucac do specialnie oznaczonych povemnikow, nie do zwykchy koszy na smieci.
Do włączania i wylączania odtwarzacza sędź przyczysk POWER (1).
Podłuczanie nośnika:
-
Wsunac phyte CD we wpust (A) nadrukiem do góry, AZ zostanie automatycznie wciagnieta.
-
Podłaczyc nosnik USB (pamieć przenosną USB lub twardy dysk USB z wąsnym zasilaniem) do portu USB.
- Włoźyc karte pAMIc i (scietym rogiem w goe i stykami w prawo) do czytnika SD/SDHC (C). Aby wyjac karte, nalezy njpierw lekko ja wcisnac.
Do przycisk MODE (4). Po wczytaniu danych Rozpocznie sie odtwarzanie. W przypadku odłaczenia wybranego nośnika USB lub karty pamięci, odtwarzac przyelacja sie automatycznie na płyte CD. Tak samo stanie są po włozeniu nowej płyty CD.
Opcje sterowania oraz wskazania wyswietlacza opisano w rozd. 4.1.
4.1 Oblugsa: Elementy sterujuce i wskazania wyświetlacza
| Element steruju | Funkcjena pilocie | |
| na module | ||
| 3 Głowosność | ||
| VOL c 10 | Regulacja goływość | |
| 4 Wybór nośnika | ||
| MODE | przelączanie między płyta CD, nośnikiem USB oraz kartą pamięci | |
| MODE | ||
| 5 Odtwarzanie/Pauza | ||
| PLAY | start odtwarzania przelączanie między odtwarzaniem i pauza | |
| PLAYI | ||
| 6 Stop/Wysuwanie płyty CD | ||
| STOP/EJ | Zatrzymanie odtwarzania; po zatrzymaniu: wysuwanie płyty CD Jeźeli płyta CD zostafa wysunięta aleNie wyjeta, wciȩć przyciscik aby ponownie wsunuć płyte. | |
| EJECT | ||
| STOP | zatrzymanie odtwarzania | |
| 7 Wybór folderów | ||
| FOLDER | przejcie do kolejnégo (↓) lub poprzedniago folderu (↓) | |
| FOLDER | przejcie do kolejnégo folderu | |
| 8 Przelączanie utworów/Szybkie przywijanie | ||
| PREV-SKIP-FWD | →l: przyjectie do kolejnégo utworu, ↓←: powróć do pouchtku bieśćgo utworu; kaźde kolejne wciȩśćcie powo- duje przyjectie do wczȩniejszego utworu szybkie przyzewijanie w przyód / w tyl: przy- trzymać wciȩniety przycisk ldl | |
| REV F.WD | →l: przyjectie do kolejnégo utworu, ↓←: powróć do pouchtku bieśćgo utworu; kaźde kolejne wciȩśćcie powo- duje przyjectie do wczȩniejszego utworu | |
| EB FF | szybkie przyzewijanie w przyód / w tyl: wciȩć na krótko przyciscik ldl, ←l w zędanym punkcie wciȩć ldl | |
Uwagi
-
Wybor folderu oraz utworu podczas odtwarzania/pauzy: Wybrac folder (na krtok pojawi sie numer folderu oraz czas 00:00). Rozpocznie sie odtwarzanie pierwszego utworu z folderu. Jeźeli trzeba, przyść do innego utworu. Wybor folderu oraz utworu po zatrzymaniu odtwarzania: Wybrac folder a nastepnie zadany utwor z folderu (pojawi sie numer folderu i numer utworu w folderze). Rozpoczć odtwarzanie.
-
Przycisk Wcsiwiecz przycisku w trybie pauzy (nosnik CD) lub podczas programowania sekwenci odztwarania, powoduje natychmiastowe przyjecie o jedem utwor do tylu.
| Element sterujacy | Funkcje | |
| na pilocie | ||
| na module | ||
| 9 | Ciarle odtrwarzanie/ID3 tag | |
| REP/ID3 | przelacznie między:- - powtarzanie pojedynciego utworu ("REP1") - powtarzanie folderu ("REP1 F")* - powtarzanie wsztkich utworów ("ALL") - bez powtarzania W celu aktywacci odczytu informaggi ID3 tag*, podczas odtrwarzania przytrzymać wci内分泌y przycisk przyzez 2 sekundy: na wyświetlaczuPokazane zostano: nazwa pliku ("FILE"), tytuł ("TITLE"), wyko-nawca ("ARTIST") oraz nazwa albumu ("ALBUM"). Aby wyłączy fungcje, po-nownie wcisnéć przycisk na 2 sekundy. Wymiącenie fungcji nastepuje równieź po przyjecciu do kolejnégo utworu lub wci内分泌ny przycisku. * tylko dla plikhów MP3 | |
| ID3 REPEAT | ||
| 10 | Ciagle losowe odtrwarzanie / Zatwierdzanie wyboru utworu | |
| RAN/ENT. | odtwarzanie wsztkich utworów w kolejnosci losowej ("RAN"): wł./wył. zatwierdzanie wyboru utworu: patrz poźycja ⑪ | |
| RAN | odtwarzanie wsztkich utworów w kolejnosci losowej ("RAN"): wł./wył. | |
| ENTER | zatwierdzanie wyboru utworu: patrz poźycja ⑪ oraz ⑭ | |
| 11 | Programowanie sekwenci je utworów | |
| PROGRAM PROG | 1. Wcisnéć przycisk PROG (pojawsi są wskazanie "PROG"). 2. Wybrać pierwszy utwor: - wcisnéć ①abypólneć dźadanego utworu; zezieli trzeba wybrać najpiemw odpowiedni folder lub - wybrać utwor przyciskami numerycznych* wcisnéć RAN/ENT. lub ENTER aby zatwierdzić wybor. 3. Analogicznie zaprogramować kolejne utwory (max 10). 4. Wcisnéć ①abyrozȩć odtwarzanie sekwenci (pojawi są wskazanie "MEMO"). 5. Wcisnéć PROG aby powróćć do normalnégo odtwarzania: sekwencia zostanie skasowana. Jeźeli nie aktywowano zadnej funkci powtarzania ("REP1" lub "ALL"), od-twarzanie zakość sie po odtrworzeniu ostatniego utworu a sekwencja zostanie skasowana. * dla plikhów MP3 w rożnych folderach: Numer utworu na nośniku nie w folderze! | |
| PROG | ||
| Element sterujucy | Funkcje | ||
| na pilocie | |||
| na module | |||
| 12 Wyciszanie dzwieleku | |||
| MUTE | √ | Wl./wył.wyciszenia dzwieleku | |
| K | √ | ||
| 13 Zmiana prędkość odtwarzania(oraz pitch) | |||
| SPEEDLOW NOR HI | √ | HI(GH): zwiększanie w 10 krokachLOW: zmiejejszanie w 10 krokachNOR: powróć do normalnej prȩdkośćWcinsć kilka razy HI(GH) lub LOWaby uzyskać zędano prȩdkość. Bzieȩceustawuminium pokazywnane jest na wyświe-tlaczu, np.PH 05prȩdkość zwiększona0 5 krokówprȩdkość zmiejejszona0 2 kroki | |
| SPEEDLOW NOR HIGH | √ | ||
| 14 Wybór numeru utworu | |||
| 1 ...0 | √ | Wprowadzić numer utworu* i wcinnośćENTER aby zatwierdzić.* dla plików MP3 w rożnych folderach:Numer utworu na nośniku nie w folderze! | |
| 15 Powtarzanie fragmentu utworu(pétrla ciąła) | |||
| A-B | √ | Wcisinć przyczisk nałąctryku i na koncużanego fragmentu.Aby wyjsć z pétrli wcinność przycziskponownie. | |
| MEMO REP1 ALL FRAN PROG A B M3 CD II 4-0203 Wyświetlacz | |
| Nośnik z plikami MP3 "M3" | |
| Odtwarzanie Pauza : II Numer utworu w folderze oraz miniony;czas odtwarzania (miga w trybie pauzy) Po zatrzymaniu odtwarzacza: Po Liczbä folderów i utworów np. 10-57 10 folderów, 57 utworów | Plyta audio CD "CD" Odtwarzanie Pauza : II Numer utworu oraz miniony czas odtwarzania (miga w trybie pauzy) zatrzymaniu odtwarzacza: Liczbä utworów np. 20-0000 20 utworów |
| "REP1" poutarzanie pojedynciego utworu "REP1 F" poutarzanie folderu "ALL" poutarzanie wsztkich utworów "RAN" odtwarzanie losowe "A→B" zaczyna mijać po ustawieniułątki pętli;i swieci ciagle podczas odtwarzania pętli "PROG" podczas programowania sekwenci je utworów "MEMO" podczas odtwarzania sekwenci je utworów | |
Z zastrzeżem sąliwość zmian.
