| Tipo di prodotto | Amplificatore mixer per PA |
| Marca | Monacor |
| Modello | PA6010Z |
| Categoria | Ricevitore / Amplificatore per sonorizzazione |
| Potenza di uscita RMS | 600 W |
| Banda passante | 55 - 16000 Hz (-3 dB) |
| Rapporto segnale/rumore (ingresso linea) | > 80 dB (filtro A) |
| Rapporto segnale/rumore (ingresso microfono) | > 70 dB (filtro A) |
| Tasso di distorsione | < 1 % (1 kHz) |
| Numero di zone (uscite 100 V) | 10 zone con regolazione del volume individuale (5 livelli + stop) |
| Uscite altoparlanti | 10 uscite 100 V (zone), 1 uscita 100 V indipendente (HIGH IMP), 1 uscita a bassa impedenza (LOW IMP 4 Ω min) |
| Ingressi audio | 3 ingressi combo XLR/jack (CH1-CH3) con sensibilità regolabile (microfono/linea) e alimentazione phantom 15 V, 2 ingressi RCA linea (CH4-CH5), 1 ingresso PAGING su morsettiera |
| Ingresso microfono da tavolo | 1 presa RJ-45 per microfono PA-4300PTT (fino a 3) |
| Ingresso microfono di comando | 1 presa RJ-45 per microfono PA-2400RC (fino a 32) |
| Uscite | PRE OUT (jack 6,35), AMP IN (jack 6,35), REC OUT (RCA) |
| Equalizzatore | Bassi (BASS) 100 Hz ±10 dB, Alti (TREBLE) regolabili per canale |
| Alimentazione di rete | 230 V / 50 Hz, 1700 VA max |
| Alimentazione di emergenza | 24 V CC (morsettiera), consumo 50 A max |
| Dimensioni (L × H × P) | Circa 482 mm (19") × 3U (133,35 mm) × 370 mm (stima) |
| Peso | Circa 15 kg (stima) |
| Temperatura di funzionamento | 0 - 40 °C |
| Funzioni principali | Gong (2 o 4 suoni), sirena (2 modalità), priorità di ingresso, alimentazione phantom 15 V, modulo opzionale (sintonizzatore, lettore CD, memoria messaggi) |
| Sicurezza | Protezione da sovraccarico e surriscaldamento (LED PROTECT), tensione pericolosa 100 V sulle uscite altoparlanti |
| Manutenzione e pulizia | Pulire con un panno asciutto e morbido, non utilizzare prodotti chimici o acqua |
| Pezzi di ricambio e riparabilità | Fusibile di emergenza 24 V (tipo identico), riparazione da parte di un tecnico specializzato |
| Informazioni generali | Manuale disponibile in più lingue, utilizzo solo in interni, possibile installazione in rack 19" |
Domande frequenti - PA6010Z Monacor
Domande degli utenti su PA6010Z Monacor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale PA6010Z - Monacor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PA6010Z del marchio Monacor.
MANUALE UTENTE PA6010Z Monacor
Amplificatore mixer PA
Queste istruzioni sono rivolte agli installatori di impianti di sonorizzazione (capitoli 4 a 7) nonchéagli utenti sanza conoscenze specifiche(capitolo 8).Vi preghiamo di leggere attendamente le istruzioni prima della messa in funzione e di tenerle per un uso futuro.
A pagina 2 troverete tutti gli elementi di lavoro e i collegamenti descritti.
Indices
1 Elementi di lavoro e collegamenti 28
1.1 Amplificatore mixer PA-6010Z/PA-6020Z.28
1.2 Microfono da cavolo PA-4300PTT 29
1.3 Microfono a zone PA-2400RC 29
2 Avvertenze per I'uso sicuro 30
3 Possibilità d'impiego e accessori.. 30
4 Scelta della melodia del gong 30
5 Priorita del modulo inserto 30
5.1 PA-2400RC: Bloccare avviso M6 31
6 Possibilità di collocamento 31
6.1 Montaggio in un rack. 31
7 Effettuare i collegamenti 31
7.1 Altoparlanti. 31
7.1.1 Uscita LOW IMP. 31
7.2 Fonti audio mono, microfoni 31
7.2.1 Alimentazione phantom. 31
7.2.2 Determinare la priorita 31
7.2.3 Ingrasso Paging 32
7.3 Fonti audio stereo. 32
7.4 Microfono da cavolo PA-4300PTT. 32
7.5 Microfono a zone PA-2400RC. 32
7.5.1 Impostare gli indirizzi degli apparecchi 32
7.6 Registatore,systema monitor 32
7.7 Elaborazione esterna dei segnali 32
7.8 Ingressi di commutazione 32
7.8.1 Accensione espegnimento telecomandati 32
7.8.2 Ingrasso allarme. 32
7.9 Alimentazione di corrente e d'emergenza. 33
8 Funzionamento. 33
8.1 Accendere/spegnere 33
8.2 Sezione delle zone di sonorizzazione 33
8.2.1 PA-6020Z 33
8.2.2 PA-6010Z. 33
8.3 Impostazione dei canali d'ingresso 33
8.4 Attivare il gong 33
8.5 Sirena. 33
8.6 Microfono da tavolo PA-4300PTT. 33
8.6.1 Impostazioni sul PA-4300PTT 33
8.7 Microfono a zone PA-2400RC. 34
8.7.1 Amplificatore supplementare
nel PA-6010Z 34
8.7.2 Memoria di gruppi. 34
8.7.3 Ulteriorm impostazioni sul PA-2400RC.34
9 Circuiti di protezione e segnalazione di errori 34
10 Dati tecnici 35
10.1 Amplificatore 35
10.2 Microfono a zone PA-2400RC. 35
10.3 Microfono da tavolo PA-4300PTT. 35
Schema a blocchi 62
1 Elementi di lavoro e collegamenti
1.1 Amplificatore mixer PA-6010Z/PA-6020Z
1 Mascherina per il vano per inserto qui si può insertire un modulo inserto di MONACOR, p. es. tuner,lettore CD, memoria di avvisi
2 Regolatori di volume, uno per agli canale d'ingresso CH1-CH5 Il regolatore CH1 serveanche all'impostazione del volume per i microfoni da ravolo PA-4300PTT.
II regolatore CH2 serve anche all'impostazione del volume per i microfoni a zone PA-2400RC. (Eccezione con il PA-6010Z: Capitolo 8.7.1)
3 Regolatori bassi e alte per l'impostazione dei canali d'ingresso CH1-CH5
4 Regolatore bassi e alte per l'impostazione di un modulo inserto
5 Tasto CHIME per attivare il gong
6 Regolazione volume per il gong
7 Regolazione volume TEL PAGING per una fonte di segnali ai morsetti d'ingresso PAGING IN (24)
8 Regolazione volume per la sirena
9 Tasti per attivare e disattivare i suoni della sirena
suono modulato ripetuto
suono in aumento e quindi mante-nuto
10 Spia di controllo PROTECT; si accende in caso di mancanza dell'amplificatore, p. es. per sovraccarico o surriscaldamento
11 Regolatore MASTER per il volume globale
12 Spie di controlo
Tasti selezione zone
Z1-Z20: zone 1-20
ALL CALL: toutes le zone di esta fila di tasti. Dopona una nuova pressione (di 2 s) ritorno alla selezione precedente.
15 Indicazione del livello d'uscita
CLIP: spi di sovrapilotaggio
16 solo PA-6010Z:
Selettori volume per le zone 1-10
OFF: zona spenta
17 Cavo rete per il collegamento con una presa di rete (230V / 50Hz)

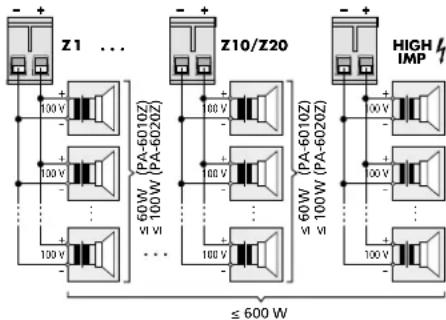

18 Morsetti ad innesto/vite (staccabili) per gli altoparlanti 100 V delle zone risp. 1-10 e 1-20
Importante: Ogni uscita sopporta solo una potenza RMS sino a risp. 100 W (PA-6020Z) e 60 W (PA-6010Z). La potenza di tutti gli altoparlanti 100 V non deve superare in nessun caso 600 W.
19 Morsetti a vite POWER REMOTE per l'atti-zazione e la disattivazione remota dell'amplificatore tramite un contatto di lavoro
20 Morsetti a vite DC POWER per un'alimentazione d'emergenza (= 24V)
21 Morsetti ad innesto / vite LOW IMP per un altoparlante a bassa impedenza con impedenza minima di 4 Ω, independentemente alla selezione delle zone
Importante: Non usare mai esta uscita insieme alle uscite 100 V (18, 22); l'amplificatore potrebbe risultare sovraccaricato.
22 Morsetti ad innesto/vite HIGH IMP per il collegamento di altoparlanti 100 V, independentemente alla selezione delle zone Importante: La potenza di但这a uscita, insieme agli altoparlanti delle uscite per zone (18), non delve in nessun caso superare 600 W; l'amplificatore potrebbe risultare sovraccaricato.
23 Fusibile per l'alimentazione d'emergenza 24V
Sostituire un fusibile difettoso solo con uno dello stesso tipo!
24 Morsetti ad innesto/vite PAGING IN per il collegamento di una fonte di segnali con uscita Line per avvisi con priorità aumentoa (Tabella fig. 5 nel capitolo 3)
25 Morsetti ad innesto/vite E/MMESSAGE CONTROL per il collegamento di un contatto di lavoro per attivare un avviso (p. es. un avviso d'emergenza) se è stato installato un modulo di memoria per avvisi (p. es. PA-1120DMT).
26 Possibilità d'insertimento, p. es. di un appar-.
parecchio per elaborare i suoni, tramite
le prese jack 6,3mm PRE OUT e AMP IN
L'uso della presa AMP IN interrompe il col-
legamento interno dei segnali per l'amplificatore finale.
27 Contatti REC per un registraratore, prese RCA
Le prese esistono per registratori stereo con L (sinistro) e R (destro). Dato che l'amplificatore funziona in modo mono, i segnali alle due prese sono identici.
28 Ingressi LINE IN per i canali CH 4 e CH 5, prese RCA; le prese esistono per registratori stereo con L (sinistro) e R (destro). Dato che I'amplificatore funziona in modo mono, dai segnali stereo si crea internamente la somma mono.
29 Ingresso per i livelli microfono e Line con presa combinata XLR/jack, bilanziata, una per ogni canale d'ingresso CH1-CH3
30 Regolatore GAIN per adattare l'amplificazione d'ingresso alla fonte di segnali (livello microfono fino a livello Line) uno per agli canale d'ingresso CH 1-CH 3
31 Interruttore PHANTOM POWER, uno per agli canale d'ingresso CH 1-CH 3; con l'interruttore premuto, ai quattro contatti XLR della presa d'ingresso (29) è presente una tensione continua di 15V per microfoni con alimentazione phantom
Attenzione: Per escludere forti rumori di commutazione, azionare l'interruttore solo con l'amplificatore spento, con uscite messe inuto oppure con il regolatore MASTER (11)MESSO sullo "0". Inoltre, con l'alimentazione phantom attiva non deve essere collegato nessun microfono (o altra fonte di segnale) con uscita sbilanziata dei segnali, perché potrebbe subire dei danni.
32 Lamiera di copertura, si sostituisce con una piastra di collegamento quando si monta un modulo inserto
33 solo PA-6010Z: Regolatore volume per l'amplificatore 60 W supplementare che ha effetto solo con avvisi tramite un microfono a zone PA-2400RC, se allo stesso sono collegate meno di tre zone
34 Presa per il collegamento del microfono a zone PA-2400RC
35 Presa per il collegamento del microfono da tavolo PA-4300PTT
N.B.: Il microfono da tavolo utilizza il canale d'ingresso CH 1. L'alimentazione phantom per l'ingresso CH 1 deve essere attivata e alla presa d'ingresso CH 1 non deve essere collegato niente.
36 DIP-switch MIC PRIORITY per impostare la priorità per i canali d'ingresso CH 1-CH 3
1.2 Microfono da cavolo PA-4300PTT (accessorio disponibile separatamente)
37 Dip-switch CHIME; in posizione ON, premendo il tasto voce TALK (43) si sente il gong
38 Dip-switch PRIORITY OFF: L'avvisoViene fatto nelle zone di sonorizzazione selezionate sull'amplificatore.
ON: Finché rimane premuto il tasto voce TALK (43), tutte le uscite di zone sono attivate.
39 Interruttore MASTER / SLAVE per determinare la priorità con uso di più microfoni PA-4300PTT SLAVE: Hanno la priorità i microfoni messi su MASTER. MASTER: Il microfono ha la priorità rispetto ai microfoni messi su SLAVE.
40 Presa RJ-45 OUTPUT per il collegamento con la presa PA-4300PTT (35) dell'amplificatore oppure con la presa LINK (41) di un'alto PA-4300PTT
41 Presa RJ-45 LINK per il collegamento di un ulteriore microfono PA-4300PTT All' amplificatore si possono collegare non più di tre microfoni collegati fra di loro.
42 Capsula microfonica con spugna antivento
43 Tasto voce TALK; per un avviso tener premuto il tasto e eventualmente aspettare il gong; con il tasto premuto è accesa la spia verde TALK sovrastante. La spia rossa BUSy segnala che si parla da un'alto PA-4300PTT.
1.3 Microfono a zone PA-2400RC (accessorio disponibile separatamente)
44 Presa 24V = per l'alimentazione supplementare per mezzo di un alimentatore con spinotto 5,5/2,1 mm (diametro esterno/ interno); rispetto la polarità corretta: contatto centrale = L'alimentatore supplementare è necessario se l'alimentazionetramite l'amplificatore non è sufficiente [sfarfallo del LED AMP POWER (55), p. es. collegando più di 3 PA-2400RC oppure perché il cavo è molto lungo].
45 Presa RJ-45 LINK per il collegamento di un ulterioriore PA-2400RC
46 Presa RJ-45 OUTPUT per il collegamento con la presa PA-2400RC (34) dell'amplificatore o della presa LINK (45) di un'alto PA-2400RC
47 Dip-switch per l'indirizzo bus e per la terminazione del cavo Su tutti i PA 2400RC, con gli switch 1-5, si devono impostare differenti indirizzi prima del collegamento con l'amplificatore (Capitolo 7.5.1). Sull'ultimo dei PA-2400RC collegati formando una catena, mettere l'interruttore 6 (TERMINATION) in posizione ON per attivare la resistenza di terminazione.
48 Dip-switch Switch 1 (PRIORITY) - Con lo switch in posizione ON, il PA-2400RC ha a priorità rispetto gli altri dove non è attivata tale funzione, e può interrompere i loro avvisi. Switch 2 (COMPRESSION) - Con lo switch in posizione ON, la dinamicità del segnale microfonico viene ridotta per ridurre le distorsioni nelle si parla in modo forte.
Switch 3 (CHIME ON/OFF) - Con lo switch in posizione ON, azionando il tasto TALK (52) si除去 dapprima un gong:
gong a 4 toni,
con lo switch 4 in posizione ON;
gong a 2 toni,
con lo switch 5 in posizione ON e switch 4 in posizione superiore
Switch 6 - Impostazione, con quale amplificatore è usato il microfono a zone:
Posizione ON: PA-6010Z (10 zone)
Posizione superiore: PA-6020Z (20 zone)
49 Regolatore CHIME per impostare il volume del gong
50 Regolatore MIC per impostare il volume degli avvisi
51 Capsula microfonica con spugna antivento
52 Tasto voce TALK; per un avviso tener premuto il tasto e eventualmente aspettare il gong; con il tasto premuto è acceso la spia sovrastante
53 Tasto RECALL per memorizzare e chiamare un gruppo di zone Per memorizzare le zone selezionate tener premuto il tasto finché il LED ON (55) smete di lampeggiare. Per chiamare il gruppo memorizzato pre-mere brevamente il tasto. Dopo una nuova pressione è attiva nuovamente la selezione precedente.
54 Tasti selezione zone
Z1-Z10: zone 1-10 (con PA-6010Z)
Z1-Z20: zone 1-20 (con PA-6020Z)
ALL CALL: tutte le zone di questa fila di tasti Dop o una nuova pressione del tasto ALL CALL è attiva nuovamente le selezione precedente.
55 LED di stato
ON-Spia di funzionamento; lampeggia durante la memorizzazione con il tasto RECALL (53)
BUSY - è acceso durante un avviso o lampeggia con avvisi di priorità maggiore
MIC FAULT - segnala la mancanza del microfono
AMP POWER - segnala l'alimentazione tramite l'amplificatore; lampeggia con alimentazione troppo Bassa SIGNAL - è accesso quando è presente un segnale del microfono o del gong
56 Tasti funzione per aprire gli avvisi memorizzati dal modulo inserto PA-1120DMT I tasti hanno le stesse funzioni come i tasti corrispondenti sul modulo.
2 Avvertenze per l'uso sicuro
Gli appearecchi (amplificatori PA-601OZ, PA602Oz e microfoni PA-2400RC e PA-4300PTT) sono conformi a tutte le dirittive rilevanti dell'UE e pertanto portano la sigla C
AVERTIMENO
Gli amplificatori sono alimentati con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno e non insere niente nelle fissure di aerazione! Esiste il pericolo di una scarica elettrica.
Durante il funzionamento, ai contatti per altoparanti (18, 21, 22) è presente una tensione fino a 100V pericolosa in caso di fatto. Modificare i collegamenti solo se l' amplificatore è staccato alla rete e dall'alimentazione d'emergenza.
Non mettere in funzione gli apparecchi e staccarli subito dall'alimentazione se:
-
Usare gli appearecchi solo all'interno di locali e proteggerli dall'acqua gocciolante e dagli spruzzi d'acqua nonché da alta umidità dell'aria. La temperatura d'esercizio ammessa è 0–40°C.
Non depositare sugli appearecchi dei contentitori riempiti di liquidi, p. es. bicchieri.
Dev'essere garantita la libera circolazione dellaria per dissipare il calore che viene prodotto all'interno degli amplificatori. Perci non copire le fissure d' aerazione. -
un appearecchio o il cavo rete presentano dei danni visibili;
- dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
- gli appearecchi non funzionano correttamente.
Per la riparazione rivolgersi sempre ad un'officina competente.
- Il cavo rete, se danneggiato, deve essere sostituito solo da un lavoratorio specializzato.
- Staccare il cavo rete afferrando la spina, alla tirare il cavo.
- Per la pulizia usare solo un panno morbidodo, ascutto; non impiegare in nessun caso acqua o prodotti chimici.
- Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte degli appearechi, non si assume nessuna responsabilita per eventuali danni consequencesi a persono o a cose e non si assume nessuna garanzia per gli appearechi.
Se si desidera eliminare gli apparecchi definitivamente, consegarnli per lo smaltimento ad un'istituzione locale per il riciclaggio.
3 Possibilità d'impiego e accessori
Gli amplificatori PA-6010Z e PA-6020Z con potenza d'uscita RMS di 600 W cad. sono stati realizzati specialmente per l'impiego in impianti PA a 100V
Caratteristiche d'equipaggiamento:
- PA-6020Z: Uscite 100 V per 20 zone, a scelta singolarmente
- PA-6010Z: Uscite 100 V per 10 zone con adattamento singolo del volume a 5 livelli
- 1 uscita altoparlanti 100V independente alla scelta delle zone
- 1 uscita altoparlanti alternatively per altoparlanti a bassa impedenza per scopi di test
- 3 canali d'ingresso con sensibilità regolabile dal livello Line fino al livello microfono tramite contatti combinati XLR / jack e con alimentazione phantom (15 V) attenuabile singolarmente per agli canale
- 2 canali d'ingresso per segnali con livello Line tramite contatti RCA
- 1 canale d'ingresso per i segnali di awisi con livello Line tramite i morsetti a vite (PAGING)
- possibilità di collegare 3 microfoni da ravolo PA-4300PTT con tasting voce (accessorio)
- possibilità di collegare 32 microfoni a zone PA-2400RC con selezione zone e spie di stato (accessori)
- PA-6010Z: in aggiunta amplificatore 60 W integrato per avvisi indipendenti tramite i microfoni a zone PA-2400RC in un massimo di 2 zone
- 1 gong, p. es. per annunciare un awiso con melodia del gong a scelta (2 toni, 4 toni)
- 2 suoni di sirene per allarme
- 1 ingresso per un'alimentazione d'emergenza di 24V per il funzionamento in caso di caduta di rete
Nel vano per inserto (1) si può insertire p. es. uno dei seguenti moduli inserto della MONACOR:
PA-1120DMT Memoria di avvisi per 6 avvisi con timer
PA-1140RCD Radio/Lettore CD
PA-1200C Timer
PA-1200RDSURadio FM/OM con lettuce audio USB
Rendereprioritari glingressi augmenta la comprenzione di avvisi importanti. In quosto caso, i segnali di un ingresso con rango minore vengono soppressi automaticamente durante l'avviso tramite un ingresso con rango maggiore. Le gerarchia è la seguente:
| Rango | Ingresso |
| 1 (alto) | Avviso d'emergenza da un modulo con memoria di avvisi (ponticello MS2 = PRI e contatto "E/M Message Control" chiuso) Gong |
| 2 | PA-4300PTT (PRIORITY = ON) Modulo inserto (ponticello MS2 = PRI) |
| 3 | Ingressi CH 1- CH 3 (MIC PRIORITY = ON) PA-4300PTT (PRIORITY = OFF, MIC PRI.1 = ON) PA-2400RC (MIC PRIORITY 2 = ON!) PAGING IN |
| 4 | Ingressi CH 1- CH 3 (MIC PRIORITY = OFF) PA-4300PTT (PRIORITY = OFF, MIC PRI.1 = OFF) Sirena |
| 5 (basso) | Modulo inserto (ponticello MS2 = SLAVE) Ingressi CH 4 e CH 5 |
⑤ Priorità degli ingressi
4 Scelta della melodia del gong
Per il tipo del gong attivabile tramite il tasto CHIME (5) o tramite un microfono da ravolo PA-4300PTT sono disponibili due varianti. Per modificare la melodia del gong:
1) Staccare l'amplificatore alla rete e dall'alimentazione d'emergenza.
2) Togliere la mascherina (1) dal vano per inserto oppure un modulo inserito che si trova nel vano.
3) Cambiare posizione del ponticello MS1 sul circuito stampato, accessibile atraverso l'apertura nella piastra frontale (Figura 6).
Posizione 2T: melodia a 2 toni
Posizione 4T: melodia a 4 toni
N.B.: Indipendentemente da esta imposta-zione, sui microfoni a zone PA-2400RC si cui scegliere una melodia individuale.
4) Richiudere l'aperture con la mascherina oppure rimmettere il modulo inserto.
6 Scelta della melodia del gong e priorità dei moduli
5 Priorità del modulo inserto
Prima di montare un modulo inserto nel suo vano (1), impostare la priorità del modulo. Infatti, il ponticello per questa impostazione non è più accessibile con il modulo montato.
1) Staccare l'amplificatore alla rete e dall'alimentazione d'emergenza.
2) Svitare la mascherina (1) per il vano per inserto.
3) Cambiare posizione del ponticello MS2 sul circuito stampato, accessibile atraverso l'apertura nella piastra frontale (Figura 6).
Posizione "SLAVE": Il segnale del modulo inserto ha la priorità più bassa.
Posizione "PRI": Il segnale del modulo ha una priorità maggiore (cfr. tabella figura 5 in capitolo 3). Questa impostazione è consigliabile per la memoria di avvisi PA-1120DMT, per disattivare per esempio la musica di sostofondo durante un avviso memorizzato.
Importante: Se per mezzo di un microfono a zone PA-2400RC oatraverso il contatto di commutation E/MMESSAGE CONTROL (25) si vuole avviare un avviso (d'emergenza) dal PA-1120DMT, il ponticello MS2 deve trovarsi in posizione "PRI". Altrimenti, l'audio dell'avvisoiene soppresso.
4) Montare il modulo secondo le sue istruzioni.
Il cavo di collegamento per l'alimentazione e per il segnale audio è contrassegnato in fig. 6. I contatti supplementari per il modulo PA-1120DMT sono indicati in fig. 7.
5.1 PA-2400RC: Bloccare avviso M6
Se il modulo di memoria di avvisi PA-1120DMT viene usato insieme ai microfoni a zone PA-2400RC, la riproduzione dell'avviso memorizzato con M6 per i microfoni a zone cui quod estere bloccata.
Dato che la locatione di memoria M6 è prevista per una avviso d'emergenza, in quello modo si evita una riproduzione involuntaria di quello avviso durante l'uso di un microfono a zone.
1) Staccare l'amplificatore alla rete e dall'alimentazione d'emergenza.
2) Svitare le viti del coperchio del contentatore e togliere il coperchio.
3) Secondo necessità, spostare il ponticello MS601 "M6" sul circuito stampato superiore (in fondo, presso le prese RJ-45) (Fig. 7).
Posizione ON: Riproduzione possibile Posizione OFF: Riproduzione bloccata
4) Richiudere il contentatore con il suo coper-chio.
Sul modulo PA-1120DMT, la riproduzione dell'avviso M6 è possibile in agli caso.
Permette / bloccare la riproduzione di M6
6 Possibilità di collocamento
L'amplificatore è previsto per l'insertimento in un rack (482 mm / 19"), ma può essere usatoanche come appearechio da ravolo. In agli caso deve essere possibile che l'aria possa circolare liberamenteattraverso tutte le aperture d' aerazione per garantire un raffreddamento sufficiente.
6.1 Montaggio in un rack
Per il montaggio in un rack sono richieste tre unità d'altezza (U = unità d'altezza = 44,5mm .Per evitare che il rack risulti squilibrato con troppi pesi in alto, è necessario che l'amplificatore venga montato nella parte bassa del rack. Per un fissaggio sicuro non è sufficiente il pannello frontale. In più, l'apparechio deve essere tenuto da guide laterali oppure appoggiato su un piano.
L'aria riscaldata dall'amplificatore devel poter uscire dal rack. Altrimenti si cui provo cicare un accumulo di calore nel rack con possibili danni non solo all'amplificatore ma anche ad altri appearecchi presenti nel rack. Sopra e sotto l'amplificatore dovrebbe rima
nere libera un'unità d'altezza. Se la dissipazione del calore è insufficiente occorre montare un ventilatore nel rack.
7 Effettuare i collegamenti
Prima di collegare degli apparecchi o di modificare i collegamenti esistenti, staccare l'amplificatore dall'alimentazione e spegnere gli apparecchi da collegare.
7.1 Altoparlanti
AVVERTIMENTO
- Durante il funzionamento, ai contatti per altoparlanti (18, 21, 22) e presente una tensione fino a 100V , pericolosa in caso di contatto.
Il collegamento deve essere realizzato solo da personale qualificato. Effettuare una modifica ai collegamenti solo quando l'amplificatore è staccato alla rete e dall'alimentazione d'emergenza.
Collegare gli altoparlanti 100V per le varie zone con le corrispondenti coppie di morsetti SPEAKER OUTPUTS Z1-Z10 (PA-6010Z) e SPEAKER OUTPUTS Z1-Z 20 (PA-6020Z) (18). Le coppie di morsetti possono essere staccate dall'apparecchio.
L'uscita di ogni zona sopporta una potenza RMS massima dagli altoparlanti risp. di 60 W (PA-6010Z) e 100 W (PA-6020Z).
Gli altoparlanti 100V collegati con la coppia di morsetti HIGH IMP (22) sono sempre accesi, indipendente delle zone selezionate tramite i tasti Z1-Z 20 (14) oppure tramite i selettori (16).
In anni caso, la somma della potenza RMS di tutti gli altoparlanti 100V collegati con l'amplificatore non deve superare 600 W per non danneggiare l'amplificatore (Fig. 8).
SPEAKER OUTPUTS
⑧ Collegamenti degli altoparlanti 100 V
Collegando gli altoparlanti, rispettoare sempre la medesima polarità.
7.1.1 Uscita LOW IMP
Alla coppia di morsetti dell'uscita LOW IMP (21) si cui collegare, p. es. per scopi di test, un altoparlante o un gruppo di altoparlanti con impedenza globale non inferiore a 4Ω Questa uscita non cui assere disattivata attraverso la selezione delle zone e non deve essere usata insieme alle uscite 100V (18, 22), perché l'amplificatore potrebbe essere sovraccaricato.
7.2 Fonti audio mono, microfoni
I segnali mono di microfoni o di fonti audio con livello Line possono essere collegati con le prese combinate XLR/jack (29) degli ingressi CH 1-CH 3 servendosi di connettori XLR o jack 6,3mm
Le prese sono previste per segnali bilanciati. Le fonti audio con segnali sbilanciati possono essere collegate tramite jack a 2 poli oppuretramite un connettore XLR dove i contatti 1 e 3 sono collegati.
Con l'auto di un piccolo cacciavite, girare il regolatore per l'amplificazione d'ingresso GAIN (30), per microfoni in direzione "MIC", per fonti audio con livello Line in direzione "LINE". Se necessario, correggere l'impostazione durante l'uso. (Se l'audio di questo ingresso è troppo debole, girare il regolatore in senso orario; se l'audio è distorto, girare il regolatore in senso antiorario.)
Importante:
- Se si usano uno o più microfoni da tavolo PA-4300PTT, questi occupano il canale CH 1 e alla presa XLR/jack CH 1 non deve essere collegato nessun microfono e nessun'altra fonte audio.
- Se si usano uno o più microfoni a zone PA-2400RC, occorre considerare che i loro segnali vengono uniti con il segnale dell'ingresso CH2. Il regolatore volume (2) nonché i regolatori toni (3) del canale CH2 influenzano quindi entrambi i segnali.
Fonti audio con segnali mono sbilanciati che non richiedono nessuna priorità (p. es. per musica di sostofondo), sono soesse collegate ancche con una delle prese RCA (28) dei canali CH 4 o CH 5 Cap.7.3).
7.2.1 Alimentazione phantom
Se una fonte audio (p.es.microfono electret) richiede l'alimentazione phantom, premere I'interruttre PHANTOM POWER (31). L'alimentazione phantom (= 15V) è presente solo ai contatti XLR della presa.
Attenzione:
- Per escludere forti rumori di commutazione, azionare l'interruttore solo con l'amplificatore spento, con le uscite messe inuto o con il regolatore MASTER (11)MESSO sullo "0".
- Con l'alimentazione phantom attivata, alla presa XLR non deve essere collegata nessuna fonte audio con uscita sbilanciata, perché la presa puo subire dei danni.
7.2.2 Determinare la priorità
Per ognuno degli ingressi CH 1-CH 3 si cui determinare una priorità maggiore. Il segnale di un ingresso con priorità maggiore avrà quando la priorità e disattiva i segnali degli ingressi con priorità minore.
Con gli switch MIC PRIORITY (36) decidere per ognuno dei tre ingressi se la priorità devesse augmentata (posizione inferiore ON) o non (posizione superiore).
Il rango di questi tre ingressi rispettoagli altringressi dell' amplificatore èvisible alla tabella fig.5 nel capitolo 3.
7.2.3 Ingresso Paging
L'ingresso PAGING IN (24) con priorità maggiore (tabella fig. 5 in capitolo 3) offre un'ulteriore possibilità per il collegamento di una fonte audio mono con livello Line (p. es. un microfono con preamplificatore oppure l'uscita Line di un impianto Telefonico). I morsetti ad innesto / vite sono bilanziati.
7.3 Fonti audio stereo
Collegare gli appearecchi con uscita stereo (p. es.lettori CD) con le prese RCA LINE IN (28) degli ingressi CH 4 o CH 5. Dato che l' amplificatore funziona in modo mono, i canali stereo destro e sinistro vengono miscelati in un segnale mono.
I segnali degli ingressi CH 4 e CH 5 hanno il rango più basso e vengono disattivati automaticamente da un segnale di un ingresso con rango maggiore (tabella figura 5 in capitolo 3).
7.4 Microfono da cavolo PA-4300PTT
Con questo microfono da ravolo (accessorio separato, e-figura 3) si possono effettuare degli avvisi nelle zone di sonorizzazione selezionate sull' amplificatore. Tuttavia è possible effettuareanche avvisi con altissimi priorità in tutte le zone, indipendenteamente alla selezione di zone sull' amplificatore.
1) Collegare la presa OUTPUT (40) sul microfono da tavolo con la presa RJ-45 PA4300PTT (35) dell'amplificatore.
2) A agli PA-4300PTT si può collegare un ulteriore PA-4300PTT. Per farecision,collegare la presa LINK (41) con la presa OUTPUT 40 di un ulteriore PA-4300PTT ecc. finché un massimo di 3 microfoni da ravolo e l'amplificatore sono collegati. La lunghezza totale dei collegamenti non deve superare 1000m
3) Il microfono da tavolo occupa il canale CH 1, perché nella stesso tempo nessun microfono e nessun'altra fonte audio devesse collegato con la presa XLR / jack CH1.
4) Con l'auto di un piccolo cacciavite, girare il regolatore GAIN (30) all'ingresso CH 1 tutto a destra (-50).
5) II PA-4300PTT richiede l'alimentazione phantom; perci o premere il tasto PHANTOM POWER (31) all'ingresso CH 1.
Attenzione: Per escludere forti rumori di commutazione, azionare l'interruttore sono con l'amplificatore spento, con le uscite messe inuto o con il regolatore MASTER (11)esso sullo "0".
6) Con lo switch MIC PRIORITY (36) decidere con il numero 1 se la priorità per i microfoni da ravolo deve essere aumentoata (posizione inferiore ON) oppure non (posizione superiore). Questa impostazione vale solo per quei PA-4300PTT, il cui switch PRIORITY è disattivato (L'Capitolo 8.6.1).
7.5 Microfono a zone PA-2400RC
Con questo microfono a zone (accessorio separato, figura 4) si possono effettuare degli avvisi con priorità maggiore (Tabella fig. 5 in capitolo 3). Sul PA-2400RC si puo agli volta decidere in quale zona di sonorizzazione si deve ascoltare l'avviso. Inoltrè è possibile l'accessoagli avvisi memorizzati nel modulo inserto PA-1120DMT.
I segnali dei microfoni a zone vengono uniti con il segnale dell'ingresso CH 2. Percio, il regolatore volume (2) nonché i regolatori toni (3) del canale CH 2 influenzano entrambi i segnali.
1) Tramite lo switch n. 6 sul blocco di switch (48) sul retro del microfono a zone decidere con quale amplificatore il microfono a zone viene usato:
Posizione ON: PA-6010Z (10 zone) Posizione superiore: PA-6020Z (20 zone)
2) Collegare la presa OUTPUT (46) sul microfono a zone con la presa RJ-45 PA-2400RC (34) dell' amplificatore. A agli microfono a zone è possibile collegarne un ulteriore. Per fare ciò, collegare la presa LINK (45) con la presa OUTPUT (46) di un ulteriore PA-2400RC, ecc. finché un massimo di 32 microfoni a zone e l' amplificatore sono collegati. La lunghezza totale del collegamento non deve superare 1000m .
3) Per escludere interferenze durante la transmissione dei segnali, provedere a una corretta terminazione del collegamento: Nell's ultimo apparecchio della catena portare il 6. switch TERMINATION del blocco di dip-switch (47) in posizione inferiore (ON). In tutti gli altri apparecchi, lo switch deve rimanere in posizione superiore.
4) L'alimentazione dei microfoni a zone aviene tramite l'amplificatore. Se si collegano più di 3 microfoni a zone con un amplificatore oppure se il collegamento è troppo lungo, l'alimentazione non è sufficiente.
IL LED AMP POWER (55) segnala l'alimentazione tramite l'amplificatore. In caso di sfarfallio di quello LED, la tensione d'alimentazione è troppo Bassa. In quello caso collegare alla presa 24V = (44) un alimentatore stabilizzato servendosi di uno spinotto 5,5/2,1 mm(diametro esterno/interno) rispetto la corretta polarità: incontrato centrale =
La tensione d'alimentazione erogata dall'alimentatore viene inoltrata tramite le prese OUTPUT (46) e LINK (45)anche ai microfoni a zone collegati a dette prese, in modo che quosti non hanno bisogno di un loro alimentatore se il primo alimentatore è dimensionato sufficientemente (potenza assorbita per PA-2400RC: 130mA ).
5) Con lo switch MIC PRIORITY (36) e il numero 2 impostare sull' amplificatore una polarità maggiore (posizione inferiore ON).
7.5.1 Impostare gli indirizzi degli apparecchi
Perché la comunicazione fra l'amplificatore e i microfoni a zone possa funzionare, a tutti i PA-2400RC collegati devono essere assegnati differenti indirizzi di databus. Cio si fa (come codice binario) con l'aiuto degli switch 1-5 "ID" del blocco di dip-switch DIP (47) sul retro dei microfoni a zone.
N.B.: Effettuare l'impostazione degli indirizzi sempre con l'amplificatore spento, dato che una modifica dell'indirizzo non viene riconosciuta durante il funzionamento dell'apparechio.
7.6 Registrarole,systema monitor
Alle prese REC (27) si cui olegare un registraratore, un sistema di monitor o un impianto supplementare d'amplificazione. A queste prese è presente il segnale miscelato di tutti gli ingressi indipendente delle regolatore MASTER (11). Le prese RCA esistono per registratori stereo con L (sinistro) e R (destro). Dato che l'amplificatore funziona in modo mono, i segnali alle due prese sono identici.
PA-6010Z: Notare il capitolo 8.7.1!
7.7 Elaborazione esterna dei segnali
Per l'elaborazione esterna dei toni o della dinamicità,attraverso le prese PRE OUT e AMP IN (26),e possible insereire nel percorso dei segnali per esempio un equalizzatore o un compressore.
1) Collegare con la presa PRE OUT l'ingresso dell'apparecchio per I'elaborazione dei segnali.
2) Collegare I'uscita dell'apparecchio con la presa AMP IN.
Utilizzando la presa AMP IN, si interrompe il collegamento interno fra il preamplificatore e l'amplificatore finale a monte del regolatore volume MASTER (11).
PA-6010Z: Notare il capitolo 8.7.1!
7.8 Ingressi di commutazione
Per il telecomando dell'amplificatore tramite i contatti di commutazione sono disponibili le seguenti coppie di morsetti a vite.
7.8.1 Accensione e
spegnimento telecomandati
Per accendere e spegnere l'amplificatore in modo telecomandato, collegare un contatto di lavoro con i morsetti AC POWER REMOTE (19).
N.B.: Con il contatto AC POWER REMOTE chiuso, l'amplificatore non può essere spento tramite l'interruttore POWER (13).
7.8.2 Ingrasso allarme
Per mezzo di un contatto di lavoro ai morsetti E/MMESSAGE CONTROL (25), l'amplificatore viene acceso per un avviso d'emergenza (a meno che non siagia in funzione), e tutte le uscite delle zone sono selezionate; nel modello PA-6010Z, il volume dell'avviso d'emergenza è indipendente dai volumi impostati per le zone. Se è installato un modulo di memorizzazione di avvisi (p. es. PA-1120DMT),
e possibile riproduire automaticamente un avviso d'emergenza memorizzato (locazione di memoria M6).
Questo ingresso cui èsso collegato per esempio con l'uscita di commutazione di un impianto di segnalazione di pericoli.
7.9 Alimentazione di corrente e d'emergenza
Se l'amplificatore deve continuare a funzioniare dopo una caduta di rete, collegare ai morsetti DC POWER (20) un gruppo di continuità di 24 V.
Alla fine collegare il cavo (17) con una presa di rete (230V / 50Hz)
8 Funzionamento
Per escludere un volume troppo alto, prima della prima accensione girare il regolatore MASTER (11) sullo "0".
8.1 Accendere/spegnere
Con il collegamento con la rete, l'amplificatore - se non è presente l'alimentazione d'emergenza - si trova nel modo standby. èccesso il LED STAND BY (12).
Per l'accensione premere l'interruttore POWER (13). Ora, il LED ON è acceso al postodel LED STAND BY. Per lo spegnimento (modostandby) sbloccare l'interruttore POWER.
Tramite un contatto di commutazione ai morsetti POWER REMOTE (19) è possible l'accensione e lo spegnimento telecomando.
N.B.: Con il contatto POWER REMOTE chiuso, l'amplificatore non più essere spento con l'interruttore POWER.
Se,及其他 all'alimentazione da rete, l'amplificatore è collegato con un gruppo di continuità, l'apparecchio rimane sempre acceso. In questo caso, con l'interruttore POWER si può essere sola fra funzionamento a rete (interrupttre premuto) e funzionamento d'emergenza (interrupttre sbloccato).
8.2 Sezione delle zone di sonorizzazione
Tutte le uscite di zone possono essere attivate e disattivate, p. es. per un avviso o per la musica di sottofondo. Nel PA-6010Z è possible in più l'adattamento individuale del volume della zona.
8.2.1 PA-6020Z
1) Per attivare una zona, premere il relative tasto Z1-Z 20 (14). Un LED sopra il tasto è acceso con la zona attivata.
2) Per disattivare una zona, tener premuto il relative tasto finché il LED sovrastante si spegne.
3) Per attivare tutte le zone di una fila di tasti, premere il tasto ALL CALL (tutto a destra) di fianco alla fila.
4) Per ritornare alla selezione precedente delle zone di但这a fila di tasti, tener premuto per 2 s ca. il tasto ALL CALL.
8.2.2 PA-6010Z
Con l'auto dei selettori Z1-Z10 (16) scegliere per anni uscita di zona il volume (livello 1-5) oppure disattivare la zona (posizione OFF). Questa impostazione non influenza il volume
- di un avviso d'emergenza attivato tramite l'ingresso di commutazione E/MMESSAGE CONTROL (25),
- di un awviso tramite un microfono da tavolo PA-4300PTT con l'impostazione PRIORITY = ON,
- di un avviso tramite un microfono a zone PA-2400RC.
8.3 Impostazione dei canali d'ingresso
1) Per poter effettuare le seguenti impostazioni, occorre attivare per lo meno un'uscita di zona e aprire il regolatore per il volume globale MASTER (11) circa a meta.
2) Per i canali d'ingresso CH 1-CH 5 impostare il volume con il relative regolatore (2). Mettere sullo "0" i regolatori degli ingressi non usati.
Una correzione supplementare del livello è possibiletramite una modifica dell' amplificazione d'ingresso per mezzo dei regolatori GAIN (30) sul lato posteriore dell' amplificatore. Per fare ciò usare un piccolo cacciavite.
Con i regolatori BASS e TREBLE (3) im-postare i toni ottimali.
3) I toni di un modulo inserto possono essere ottimizzati con i regolatori PACK BASS TREBLE (4).
4) Con il regolatore TEL PAGING LEVEL (7) impostare il volume di una fonte audio collegata ai morsetti PAGING IN (24). Se non è collegata nessuna fonte di segnali,METTERE il regolatore sullo "0".
5) Con il regolatore MASTER (11) impostare il volume globale.
La catena di LED (15) indica il livello del segnale miscelato impostato con il regolatore MASTER. Se si accende il LED CLIP, il segnale è distorto. In quello caso ridurre in corrispondenza il regolatore MASTER oppure il regolatore volume dell'ingresso interessato.
ATTENZIONE Non tener mai molto alto il volume. A lungo andare, i volumi alto possocono danneggiare l'udito!
L'orecchio si abituaagli alti volumi e dello alto periodo non li considera piùosi alti.Percio non augmentare il volume alto.
dopo che I'orecchio si è abituato allo stesso.
8.4 Attivare il gong
Se, p. es. per annunciare un avviso, si deve udire un gong tramite uno degli ingressi CH 1-CH 5, premere brevamente il tasto CHIME (5). Il volume del gong cui èsere impostato tramite il regolatore CHIME LEVEL (6) (scelta della melodia del gong Capitolo 4). Se necessario, adattare il volume globale con il regolatore MASTER (11).
8.5 Sirena
Per attivare o disattivare una sirena azionare uno dei due selettori per sirene (9):
tono modulato ripetuto
tono in aumento e quindi mantenuto
Nello stesso tempo si può azionare una sola sirena. Il volume della sirena può essere impostatoattraverso il regolatore SIREN LEVEL (8).Se necessario, adattare il volume globale con il regolatore MASTER (11).
8.6 Microfono da cavolo PA-4300PTT
Per avvisi con un PA-4300PTT:
1) Con i tasti Z1-Z 20 (14) oppure con i selec-tori Z1-Z 10 (16) sull' amplificatore decidere in quali zone di sonorizzazione l'avviso delve essere ascoltato (Capitolo 8.2).
N.B.: Se I'interruptore PRIORITY (38) sul microfono si trovau su ON, la scelta della zona fattasull' amplificatore e sanza significato per quello microfono da ravolo.
2) Prima del primo avviso, aprire circa a metà il regolatore per il volume (2) dell'ingresso CH1 sull' amplificatore.
3) Sul microfono tener premuto il tasto voce TALK (43), eventually aspetto il gong (Capitolo 8.6.1, impostazione "CHIME"), e parlare nella capsula microfonica (42). La spia di controlo TALK sulla tasto si accende. Superando un determinato volume della voce, i segnali degli ingressi con priorità minore vengono disattivati automaticamente (Capitolo 3 e 7.4).
N.B.: Se lo switch PRIORITY (38) sul microfono si trova su ON, i rimanenti segnali d'ingresso saran-no disattivati già con la pressione del tasto voce.
4) Se necessario, correggere il volume dell'avviso con il regolatore CH 1 (2), e con i regolatori BASS e TREBLE (3) impostare i toni ottimali. Se necessario adattare il volume globale con il regolatore MASTER (11).
5) Il LED BUSY sobre il tasting voce segnala che si parla giàattraverso unalto microfono da ravolo.
8.6.1 Impostazioni sul PA-4300PTT
Con gli switch sul retro del microfono da tavolo si possono effettuare le seguenti impostazioni:
CHIME (37) - Con lo switch in posizione ON, alla pressione del tasting TALK (43) si sente dapprima il gong dell'amplificatore (Capitolo 8.4).
PRIORITY (38) - Con lo switch in posizione ON, alla pressione del tasto TALK si attivano tutti gli ingressi di zone. Con lo switch in posizione superiore, l'avviso cui essere ascoltato solo nelle zone attivate attualmente sull' amplificatore.
MASTER / SLAVE (39) - Se si usano più microfoni da ravolo PA-4300PTT con un amplificatore, i microfoni con l'impostazione MASTER hanno la priorità rispetto a quelli con l'impostazione SLAVE.
8.7 Microfono a zone PA-2400RC
Per awisi con un PA-2400RC:
1) Prima del primo avviso, apriré a metà circa il regolatore volume MIC (50) sul retro del microfono a zone, servendosi di un piccolo cacciavite. Per il momento, portare in posizione centraleanche il regolatore volume (2)per l'ingresso 2.
2) Con i tasti Z1-Z 10/Z 20 (54)fare u presezione delle zone di sonorizzazione dove I'avviso delve essere ascoltato. Per le zone scelte, il LED sulla tasto si accende.
Se una zone deve nuovamente essere disattivata, premere ancora una volta il relativo tasto in modo che il LED si spenga. Per attivare o disattivare tutte le zone di una fila, premere il tasto ALL CALL di quella fila. Per ritornare alla selezione precedente delle zone della fila, premere ancor a tasto ALL CALL.
Se il LED BUSY (55) lampeggia, significa che è in corso un avvisoattraverso un altrato microfono a zone oattraverso un microfono da tavolo PA-4300PTT. Un avviso contemporaneoattraverso più microfoni a zone non è possibile. Tuttavia, un avviso può essere interrotto da un microfono a zone di rango maggiore (sull'impostazione della priorità Capitolo 8.7.3, "PRIORITY").
3) Tener premuto il tasto voce TALK (52), eventually aspetto il gong (Capitolo 8.7.3, impostazione "CHIME") e parlare nella capsula microfonica (51). La spia di controllo sopra il tasto si accende e l'amplificatore passa alla selezione delle uscite di zone fatta sul microfono per tutto il tempo in cui si preme il tasto voce. Il LED SIGNAL (55) si accende nelle si parla oppure con il gong. I segnali d'ingresso di rango minore saranno disattivati automaticamente (Tabella fig. 5 in Capitolo 3).
4) Se necessario, correggere il volume dell'avviso con il regolatore dell'ingresso CH 2. Usando più microfoni a zone, il loro volume può essere regolato separatamente con i regolatori MIC (50). Se necessario, adattare il volume globale con il regolatore MASTER (11).
N.B.: Nel PA-6010Z, la funzione descritta del regolatore d'ingresso CH 2, del regolatore MASTER e la disattivazione di altri segnali ha valore soltanto se sono scelte più di 2 zone (Capitolo 8.7.1).
8.7.1 Amplificatore supplementare nel PA-6010Z
Un amplificatore supplementare di 60 W nel PA-6010Z permette degli avvis indipendenti per mezzo del microfono a zone PA-2400RC, se sono scelte non più di due zone. Alippo del segnale miscelato dell' amplificatore principale, questi avvis saranno portati sulle uscite delle zone scelte. In quello modo è possibile afare un avviso in uno o due zone, nelle及其他 zone si continua a ascoltare la musica.
Per questi avvisi vale quanto segue:
L'amplificazione dipende solo dall'impostazione del regolatore REMOTE (33) e del regolatore MIC (50) sul relative microfono a zone. Il regolatore volume (2) per l'ingresso CH 2 e il regolatore MASTER sono sulla richizzazione in queste situazioni.
Non esiste nessuna possibilità di impostazione dei toni.
- Il segnale non passaattraverso il punto d'insertimento PRE OUT /AMP IN (26).
Gli avvisi non arrivano alle uscite HIGH IMP (22), LOW IMP (21) e REC (27).
-La riproduzione di un avviso d'emergenza attenuata tramite il contatto di commutazione E/MMESSAGE CONTROL (25) e prioritaria.
- Un avviso tramite un microfono da tavolo PA-4300PTT è prioritario, se il suo switch PRIORITY si trova su ON.
- La riproduzione proveniente dal modulo di memorizzazione di avvisi PA-1120DMT e avviata sul PA-2400RC aviene sempre per mezzo dell' amplificatore principale.
In caso di tre o più zone scelte, l'avviso si effettua automaticamente atraverso i regolatori di volume e dei toni dell'ingresso CH 2, il regolatore MASTER e l'amplificatore principale.
8.7.2 Memoria di gruppi
In agli PA-2400RC è possibile memorizzare e aprire come gruppo una qualiasi selezione di uscite di zone.
1) Con i tasti Z1-Z10/Z 20 (54) selezionare tutte le zone desiderate del gruppo.
2) Tener premuto il tasto RECALL (53), in modo che il LED ON (55) lampeggia. Lasciare libero il tasto quando il LED non
lampeggia più. A quello punto, il gruppo è memorizzato.
3) Per aprire il gruppo memorizzato, premere brevamente il tasto RECALL.
4) Per ritornare alla selezione valida prima dell'apertura del gruppo, premere allauna volta brevamente il tasto RECALL.
8.7.3 Ulteri o impostazioni sul PA-2400RC
Il dip-switch (48) sul retro del microfono a zone offre le seguenti opzioni (ON = posizione inferiore dello switch):
PRIORITY - Con lo switch in posizione ON, il PA-2400RC ha la priorità rispettoagli altri che non hanno attivata esta funzione, e più interrompere i loro avvisi.
COMPRESSION - Con lo switch in posizione ON, la dinamicità del microfono viene ridotta e si riducono le distorsioni quando si parla a voce forte.
CHIME - Con lo switch in posizione ON, premendo il tasto TALK (52) sienta dapprima un gong, la cui melodia si scegli con i due selettori seguenti.
4 TONE - Con lo switch in posizione ON, è scelto il gong a 4 toni.
2 TONE - Con lo switch in posizione ON, è scelto il gong a 2 toni, se lo switch "4 TONE" si trova in posizione superiore.
Il volume del gong può essere impostato sul regolatore CHIME (49) servendosi di un piccolo cacciavite.
9 Circuiti di protezione e segnalazione di errori
Gli amplificatori di potenza del PA-6010Z e del PA-6020Z sono equipaggiati con un circuito di protezione contro sovraccarico e surriscaldamento che deve escludere il danneggiamento degli altoparlanti e dell'amplificatore. Se si accende il LED PROTECT (10), significa che il circuito di protezione è attivo e che è presente un erre. In quello caso occorre staccare l'amplificatore dall'alimentazione e eliminare la causa del guasto.
Nel microfono a zone PA-2400RC, la mancanza del microfonoiene segnalata tramite il LED MIC FAULT (55).
10 Dati tecnici
10.1 Amplificatore
Potenza RMS d'uscita...600W
Gamma di frequenze: .55-16000Hz (-3 dB)
Rapporto S/R
tramite ingresso Line: >80 dB (filtro A)
tramite ingresso Mic: >70 dB (filtro A)
Fattore di distorsione: ..< 1% (1kHz)
Ingressi CH1-CH3
XLR/jack6,3mm
(Sensibilità d'ingresso,
Impedenza, Contatto)
"MIC": 2.5mV, 5kΩ, bilanciato
"LINE": 300mV, 5kΩ, bilanciato
Ingressi CH4, CH5
RCA: .300mV, 15kΩ, sbilanciato
Ingreso PAGING IN
Morsetti ad
innesto/vite: 245mV, 5kΩ, bilanziato
Ingresso AMP IN
Jack 6,3 mm: .775mV, 100kΩ, sbilanciato
Uscita PRE OUT
Jack 6,3 mm: .775 mV, 100Ω, sbilanciato
Uscita REC OUT
RCA: 775mV, 3kΩ, sbilanciato
Regolatori toni
BASS: .100Hz, ±10dB
Piedinatura delle prese d'ingresso CH 1-CH 3 XLR
| 1 | Massa |
| 2 | Segnale + (+15 V alimentazione phantom) |
| 3 | Segnale - (+15 V alimentazione phantom) |
Jack 6,3mm
| S | Massa |
| T | Segnale + |
| R | Segnale - |
Piedinatura delle prese PRE OUT e AMP IN, jack 6,3 mm
| S | Massa |
| T | Segnale |
10.2 Microfono a zone PA-2400RC
Alimentazione: 24V (16-35V)
tramitePA-6010Z/
PA-6020Z o
alimentatore
Potenza assorbita: 130mA
Uscita audio
Livello nominale: .245mV
Impedenza: 600Ω
Contatto: bilanziato
Fattore di distorsione: ..<0,5%
Rapporto S/R: .60 dB
Gamma di frequenze: .150-15000 Hz
Dimensioni
(1× h× P) . 275x51x156mm
Peso: 1,4kg
Collegamento:
RJ-45
Numero apparecchi
max.: 32
Lunghezza totale
del collegamento: . . . . . . max. 1000 m
N.B.: Un alimentatore supplémentare è necessario se l'alimentazionetramite I' amplificatore non è sufficiente [sfarfallio del LED AMP POWER (55), p. es. in caso di collegamento di più di 3 PA-2400RC oppure perché il cavo è molto lungo].
10.3 Microfono da cavolo PA-4300PTT
Alimentazione(tramite PA-6010Z/-6020Z)
Tensioned'alimentazione: = 24V
Alimentazione phantom: = 15V
Dimensioni
(1× h× p): 126×54×156mm
Peso: .695g
Collegamento:
RJ-45
Numero apparecchi
max.: 3
Lunghezza totale
del collegamento: . . . . . . max. 1000 m
Con riserva di modifiche tecniche.
ELA-mengversterker
1.3 Microfono con control de zona PA-2400RC
7.5 Microfono con control de zona PA-2400RC
10.2 Microfono con control de zona PA-2400RC
Alimentacion: 24V (16-35V)
mediante6010Z/
6020Z o
alimentador
- AMPLIFICATORE MIXER PA
- INDICES
- 1 ELEMENTI DI LAVORO E COLLEGAMENTI
- 1.1 AMPLIFICATORE MIXER PA-6010Z/PA-6020Z
- 55 LED DI STATO
- 2 AVVERTENZE PER L'USO SICURO
- AVERTIMENO
- 3 POSSIBILITÀ D'IMPIEGO E ACCESSORI
- 4 SCELTA DELLA MELODIA DEL GONG
- 5 PRIORITÀ DEL MODULO INSERTO
- 5.1 PA-2400RC: BLOCCARE AVVISO M6
- 6 POSSIBILITÀ DI COLLOCAMENTO
- 6.1 MONTAGGIO IN UN RACK
- 7 EFFETTUARE I COLLEGAMENTI
- 7.1 ALTOPARLANTI
- AVVERTIMENTO
- 7.1.1 USCITA LOW IMP
- 7.2 FONTI AUDIO MONO, MICROFONI
- IMPORTANTE
- 7.2.1 ALIMENTAZIONE PHANTOM
- ATTENZIONE
- 7.2.2 DETERMINARE LA PRIORITÀ
- 7.2.3 INGRESSO PAGING
- 7.3 FONTI AUDIO STEREO
- 7.4 MICROFONO DA CAVOLO PA-4300PTT
- 7.5 MICROFONO A ZONE PA-2400RC
- 7.5.1 IMPOSTARE GLI INDIRIZZI DEGLI APPARECCHI
- 7.6 REGISTRAROLE,SYSTEMA MONITOR
- 7.7 ELABORAZIONE ESTERNA DEI SEGNALI
- 7.8 INGRESSI DI COMMUTAZIONE
- 7.8.1 ACCENSIONE E
- SPEGNIMENTO TELECOMANDATI
- 7.8.2 INGRASSO ALLARME
- 7.9 ALIMENTAZIONE DI CORRENTE E D'EMERGENZA
- 8 FUNZIONAMENTO
- 8.1 ACCENDERE/SPEGNERE
- 8.2 SEZIONE DELLE ZONE DI SONORIZZAZIONE
- 8.2.1 PA-6020Z
- 8.2.2 PA-6010Z
- 8.3 IMPOSTAZIONE DEI CANALI D'INGRESSO
- 8.4 ATTIVARE IL GONG
- 8.5 SIRENA
- 8.6 MICROFONO DA CAVOLO PA-4300PTT
- 8.6.1 IMPOSTAZIONI SUL PA-4300PTT
- 8.7 MICROFONO A ZONE PA-2400RC
- 8.7.1 AMPLIFICATORE SUPPLEMENTARE NEL PA-6010Z
- 8.7.2 MEMORIA DI GRUPPI
- 8.7.3 ULTERI O IMPOSTAZIONI SUL PA-2400RC
- 9 CIRCUITI DI PROTEZIONE E SEGNALAZIONE DI ERRORI
- 10 DATI TECNICI
- 10.1 AMPLIFICATORE
- 10.2 MICROFONO A ZONE PA-2400RC
- 10.3 MICROFONO DA CAVOLO PA-4300PTT
- ELA-MENGVERSTERKER
- 1.3 MICROFONO CON CONTROL DE ZONA PA-2400RC
- 7.5 MICROFONO CON CONTROL DE ZONA PA-2400RC
- 10.2 MICROFONO CON CONTROL DE ZONA PA-2400RC
Marca : Monacor
Modello : PA6010Z
Categoria : Ricevitore
