| Tipo di prodotto | Ricevitore / Amplificatore mixer per pubblici indirizzi |
| Marca e modello | Monacor PA6020Z |
| Dimensioni (L × A × P) | 482 × 133 × 352 mm (3U) |
| Peso | 21 kg |
| Alimentazione di rete | ~230 V / 50 Hz, 1700 VA max |
| Alimentazione di emergenza | =24 V, 50 A max |
| Potenza di uscita RMS | 600 W |
| Banda passante | 55 – 16 000 Hz (-3 dB) |
| Rapporto segnale/rumore (ingresso linea) | > 80 dB (filtro A) |
| Rapporto segnale/rumore (ingresso microfono) | > 70 dB (filtro A) |
| Tasso di distorsione | < 1 % (1 kHz) |
| Ingressi audio | 3 ingressi combo XLR/jack 6,35 (CH1-CH3) con alimentazione fantasma 15 V ; 2 ingressi RCA (CH4-CH5) ; ingresso Paging su morsetti a vite ; ingresso AMP IN jack |
| Uscite altoparlanti | 20 zone 100 V (max 100 W/zona) ; uscita HIGH IMP 100 V ; uscita LOW IMP (>=4 Ω) |
| Funzioni integrate | Gong melodia 2/4 suoni, sirena (2 modalità), priorità degli ingressi, selezione zone, alimentazione fantasma 15 V |
| Accessori opzionali | Microfono da tavolo PA-4300PTT, microfono di comando PA-2400RC, moduli (lettore CD, memoria messaggi, ecc.) |
| Manutenzione e pulizia | Utilizzare un panno asciutto e morbido. Non utilizzare prodotti chimici o acqua. |
| Sicurezza | Non toccare l'interno; tensioni pericolose (fino a 100 V) ai morsetti HP; uso solo in interni; non ostruire le feritoie di ventilazione |
| Ricambi e riparabilità | Fusibile per alimentazione di emergenza (tipo standard); cavo di alimentazione standard; riparazione solo da tecnico specializzato |
Domande frequenti - PA6020Z Monacor
Domande degli utenti su PA6020Z Monacor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale PA6020Z - Monacor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PA6020Z del marchio Monacor.
MANUALE UTENTE PA6020Z Monacor
Amplificatore mixer PA
Queste istruzioni sono rivolte agli installatori di impianti di sonorizzazione (capitoli 4 a 7) nonché agli utenti senza conoscenze specifiche (capitolo 8). Vi preghiamo di leggere attentamente le istruzioni prima della messa in funzione e di tenerle per un uso futuro.
A pagina 2 troverete tutti gli elementi di comando e i collegamenti descritti.
Indice
1 Elementi di comando e collegamenti 28
1.1 Amplificatore mixer PA-6010Z/PA-6020Z . 28
1.2 Microfono da tavolo PA-4300PTT ..... 29
1.3 Microfono a zone PA-2400RC ..... 29
2 Avvertenze per l'uso sicuro ..... 30
3 Possibilità d'impiego e accessori. . . 30

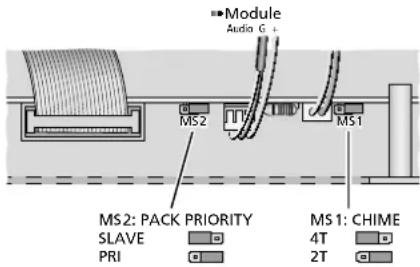

4 Scelta della melodia del gong .... 30
5 Priorità del modulo inserto ..... 30
5.1 PA-2400RC: Bloccare avviso M6 ..... 31
6 Possibilità di collocamento ..... 31
6.1 Montaggio in un rack....31
7 Effettuare i collegamenti ..... 31
7.1 Altoparlanti....31
7.1.1 Uscita LOW IMP....31
7.2 Fonti audio mono, microfoni ..... 31
7.2.1 Alimentazione phantom ..... 31
7.2.2 Determinare la priorità ..... 31
7.2.3 Ingresso Paging 32
7.3 Fonti audio stereo....32
7.4 Microfono da tavolo PA-4300PTT ..... 32
7.5 Microfono a zone PA-2400RC. . . . . . . 32
7.5.1 Impostare gli indirizzi degli apparecchi 32
7.6 Registratore, sistema monitor ..... 32
7.7 Elaborazione esterna dei segnali ..... 32
7.8 Ingressi di commutazione ..... 32
7.8.1 Accensione e spegnimento telecomandati ..... 32
7.8.2 Ingresso allarme....32
7.9 Alimentazione di corrente e d'emergenza. 33
8 Funzionamento....33
8.1 Accendere/spegnere 33
8.2 Selezione delle zone di sonorizzazione . . 33
8.2.1 PA-6020Z 33
8.3 Impostazione dei canali d'ingresso . . . . 33
8.4 Attivare il gong ..... 33
8.5 Sirena. 33
8.6 Microfono da tavolo PA-4300PTT ..... 33
8.6.1 Impostazioni sul PA-4300PTT ..... 33
8.7 Microfono a zone PA-2400RC. . . . . . . 34
8.7.1 Amplificatore supplementare nel PA-6010Z 34
8.7.2 Memoria di gruppi. 34
8.7.3 Ulteriori impostazioni sul PA-2400RC . 34
9 Circuiti di protezione e segnalazione di errori . . . . . . . . 34
10 Dati tecnici 35
10.1 Amplificatore 35
10.2 Microfono a zone PA-2400RC. . . . . . 35
10.3 Microfono da tavolo PA-4300PTT.....35
Schema a blocchi....62
1 Elementi di comando e collegamenti
1.1 Amplificatore mixer PA-6010Z/PA-6020Z
1 Mascherina per il vano per inserto qui si può inserire un modulo inserto di MONACOR, p. es. tuner, lettore CD, memoria di avvisi
2 Regolatori di volume, uno per ogni canale d'ingresso CH1–CH5
Il regolatore CH 1 serve anche all'imposta- zione del volume per i microfoni da tavolo PA-4300PTT.
Il regolatore CH2 serve anche all'imposta- zione del volume per i microfoni a zone PA-2400RC. (Eccezione con il PA-6010Z: Capitolo 8.7.1)
3 Regolatori bassi e alti per l'impostazione dei canali d'ingresso CH1-CH5
4 Regolatore bassi e alti per l'impostazione di un modulo inserto
5 Tasto CHIME per attivare il gong
6 Regolazione volume per il gong
7 Regolazione volume TEL PAGING per una fonte di segnali ai morsetti d'ingresso PAGING IN (24)
8 Regolazione volume per la sirena
9 Tasti per attivare e disattivare i suoni della sirena
\~ suono modulato ripetuto
— suono in aumento e quindi mante- nuto
10 Spia di controllo PROTECT; si accende in caso di mancanza dell'amplificatore, p. es. per sovraccarico o surriscaldamento
11 Regolatore MASTER per il volume globale
12 Spie di controllo
Tasti selezione zone
Z1-Z20: zone 1-20
ALL CALL: tutte le zone di questa fila di tasti. Dopo una nuova pressione (di 2 s) ritorno alla selezione precedente.
15 Indicazione del livello d'uscita CLIP: spia di sovrapilotaggio
16 solo PA-6010Z:
Selettori volume per le zone 1–10
OFF: zona spenta
17 Cavo rete per il collegamento con una presa di rete (230 V / 50 Hz)

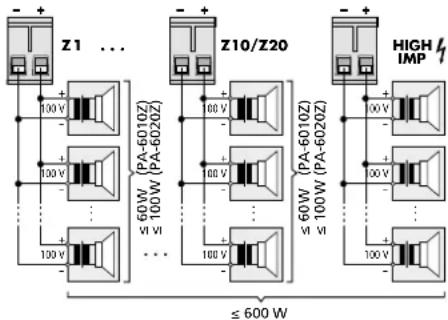

18 Morsetti ad innesto/vite (staccabili) per gli altoparlanti 100 V delle zone risp. 1–10 e 1–20
Importante: Ogni uscita sopporta solo una potenza RMS fino a risp. 100 W (PA-6020Z) e 60 W (PA-6010Z). La potenza di tutti gli altoparlanti 100 V non deve superare in nessun caso 600 W.
19 Morsetti a vite POWER REMOTE per l'attivazione e la disattivazione remota dell'amplificatore tramite un contatto di lavoro
20 Morsetti a vite DC POWER per un'alimentazione d'emergenza (= 24V)
21 Morsetti ad innesto / vite LOW IMP per un altoparlante a bassa impedenza con impedenza minima di 4 Ω, indipendentemente dalla selezione delle zone
Importante: Non usare mai questa uscita insieme alle uscite 100 V (18, 22); l'amplificatore potrebbe risultare sovraccaricato.
22 Morsetti ad innesto/vite HIGH IMP per il collegamento di altoparlanti 100 V, indipendentemente dalla selezione delle zone Importante: La potenza di questa uscita, insieme agli altoparlanti delle uscite per zone (18), non deve in nessun caso superare 600 W; l'amplificatore potrebbe risultare sovraccaricato.
23 Fusibile per l'alimentazione d'emergenza 24V
Sostituire un fusibile difettoso solo con uno dello stesso tipo!
24 Morsetti ad innesto/vite PAGING IN per il collegamento di una fonte di segnali con uscita Line per avvisi con priorità aumentata (Tabella fig. 5 nel capitolo 3)
25 Morsetti ad innesto/vite E / M MESSAGE CONTROL per il collegamento di un contatto di lavoro per attivare un avviso (p. es. un avviso d'emergenza) se è stato installato un modulo di memoria per avvisi (p. es. PA-1120DMT).
26 Possibilità d'inserimento, p. es. di un apparecchio per elaborare i suoni, tramite le prese jack 6,3mm PRE OUT e AMP IN
L'uso della presa AMP IN interrompe il collegamento interno dei segnali per l'amplificatore finale.
27 Contatti REC per un registratore, prese RCA
Le prese esistono per registratori stereo con L (sinistro) e R (destro). Dato che l'amplificatore funziona in modo mono, i segnali alle due prese sono identici.
28 Ingressi LINE IN per i canali CH 4 e CH 5, prese RCA; le prese esistono per registratori stereo con L (sinistro) e R (destro).
Dato che l'amplificatore funziona in modo mono, dai segnali stereo si crea internamente la somma mono.
29 Ingresso per i livelli microfono e Line con presa combinata XLR/jack, bilanciata, una per ogni canale d'ingresso CH1–CH 3
30 Regolatore GAIN per adattare l'amplificazione d'ingresso alla fonte di segnali (livello microfono fino a livello Line) uno per ogni canale d'ingresso CH1-CH3
31 Interruttore PHANTOM POWER, uno per ogni canale d'ingresso CH 1-CH 3; con l'interruttore premuto, ai quattro contatti XLR della presa d'ingresso (29) è presente una tensione continua di 15V per microfoni con alimentazione phantom
Attenzione: Per escludere forti rumori di commutazione, azionare l'interruttore solo con l'amplificatore spento, con uscite messe in moto oppure con il regolatore MASTER (11) messo sullo "0". Inoltre, con l'alimentazione phantom attivata non deve essere collegato nessun microfono (o altra fonte di segnale) con uscita sbilanciata dei segnali, perché potrebbe subire dei danni.
32 Lamiera di copertura, si sostituisce con una piastra di collegamento quando si monta un modulo inserto
33 solo PA-6010Z: Regolatore volume per l'amplificatore 60 W supplementare che ha effetto solo con avvisi tramite un microfono a zone PA-2400RC, se allo stesso sono collegate meno di tre zone
34 Presa per il collegamento del microfono a zone PA-2400RC
35 Presa per il collegamento del microfono da tavolo PA-4300PTT
N.B.: Il microfono da tavolo utilizza il canale d'ingresso CH 1. L'alimentazione phantom per l'ingresso CH 1 deve essere attivata e alla presa d'ingresso CH 1 non deve essere collegato niente.
36 DIP-switch MIC PRIORITY per impostare la priorità per i canali d'ingresso CH 1-CH 3
1.2 Microfono da tavolo PA-4300PTT (accessorio disponibile separatamente)
37 Dip-switch CHIME; in posizione ON, premendo il tasto voce TALK (43) si sente il gong
38 Dip-switch PRIORITY; OFF: L'avviso viene fatto nelle zone di sonorizzazione selezionate sull'amplificatore.
ON: Finché rimane premuto il tasto voce TALK (43), tutte le uscite di zone sono attivate.
39 Interruttore MASTER / SLAVE per determinare la priorità con uso di più microfoni PA-4300PTT
SLAVE: Hanno la priorità i microfoni messi su MASTER.
MASTER: Il microfono ha la priorità rispetto ai microfoni messi su SLAVE.
40 Presa RJ-45 OUTPUT per il collegamento con la presa PA-4300PTT (35) dell'amplificatore oppure con la presa LINK (41) di un altro PA-4300PTT
41 Presa RJ-45 LINK per il collegamento di un ulteriore microfono PA-4300PTT All'amplificatore si possono collegare non più di tre microfoni collegati fra di loro.
42 Capsula microfonica con spugna antivento
43 Tasto voce TALK; per un avviso tener premuto il tasto e eventualmente aspettare il gong; con il tasto premuto è accesa la spia verde TALK sovrastante.
La spia rossa BUSY segnala che si parla da un altro PA-4300PTT.
1.3 Microfono a zone PA-2400RC (accessorio disponibile separatamente)
44 Presa 24V = per l'alimentazione supplementare per mezzo di un alimentatore con spinotto 5,5 / 2,1 mm (diametro esterno/ interno); rispettare la polarità corretta: contatto centrale = ⊕
L'alimentatore supplementare è necessario se l'alimentazione tramite l'amplificatore non è sufficiente [sfarfallio del LED AMP POWER (55), p. es. collegando più di 3 PA-2400RC oppure perché il cavo è molto lungo].
45 Presa RJ-45 LINK per il collegamento di un ulteriore PA-2400RC
46 Presa RJ-45 OUTPUT per il collegamento con la presa PA-2400RC (34) dell'amplificatore o della presa LINK (45) di un altro PA-2400RC
47 Dip-switch per l'indirizzo bus e per la terminazione del cavo
Su tutti i PA 2400RC, con gli switch 1–5, si devono impostare differenti indirizzi prima del collegamento con l'amplificatore (Capitolo 7.5.1).
Sull'ultimo dei PA-2400RC collegati formando una catena, mettere l'interruttore 6 (TERMINATION) in posizione ON per attivare la resistenza di terminazione.
48 Dip-switch
Switch 1 (PRIORITY) – Con lo switch in posizione ON, il PA-2400RC ha a priorità rispetto agli altri dove non è attivata tale funzione, e può interrompere i loro avvisi. Switch 2 (COMPRESSION) – Con lo switch in posizione ON, la dinamicità del segna-le microfonico viene ridotta per ridurre le distorsioni mentre si parla in modo forte.
Switch 3 (CHIME ON / OFF) – Con lo switch in posizione ON, azionando il tasto TALK (52) si sente dapprima un gong:
gong a 4 toni, con lo switch 4 in posizione ON; gong a 2 toni, con lo switch 5 in posizione ON e switch 4 in posizione superiore
Switch 6 – Impostazione, con quale amplificatore è usato il microfono a zone:
Posizione ON: PA-6010Z (10 zone)
Posizione superiore: PA-6020Z (20 zone)
49 Regolatore CHIME per impostare il volume del gong
50 Regolatore MIC per impostare il volume degli avvisi
51 Capsula microfonica con spugna antivento
52 Tasto voce TALK; per un avviso tener pre- muto il tasto e eventualmente aspettare il gong; con il tasto premuto è acceso la spia sovrastante
53 Tasto RECALL per memorizzare e chiamare un gruppo di zone
Per memorizzare le zone selezionate tener premuto il tasto finché il LED ON (55) smette di lampeggiare.
Per chiamare il gruppo memorizzato pre- mere brevemente il tasto. Dopo una nuova pressione è attiva nuovamente la selezione precedente.
54 Tasti selezione zone
Z1-Z10: zone 1-10 (con PA-6010Z)
Z1-Z20: zone 1-20 (con PA-6020Z)
ALL CALL: tutte le zone di questa fila di tasti Dopo una nuova pressione del tasto ALL CALL è attiva nuovamente le selezione precedente.
55 LED di stato
ON – Spia di funzionamento; lampeggia durante la memorizzazione con il tasto RECALL (53)
BUSY – è acceso durante un avviso o lampeggia con avvisi di priorità maggiore
MIC FAULT – segnala la mancanza del microfono
AMP POWER – segnala l'alimentazione tramite l'amplificatore; lampeggia con alimentazione troppo bassa
SIGNAL – è acceso quando è presente un segnale del microfono o del gong
56 Tasti funzione per aprire gli avvisi memorizzati dal modulo inserto PA-1120DMT I tasti hanno le stesse funzioni come i tasti corrispondenti sul modulo.
2 Avvertenze per l'uso sicuro
Gli apparecchi (amplificatori PA-6010Z, PA-6020Z e microfoni PA-2400RC e PA-4300PTT) sono conformi a tutte le direttive rilevanti dell'UE e pertanto portano la sigla C€
AVVERTIMENTO
Gli amplificatori sono alimentati con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno e non inserire niente nelle fessure di aerazione! Esiste il pericolo di una scarica elettrica.
Durante il funzionamento, ai contatti per altoparlanti (18, 21, 22) è presente una tensione fino a 100 V pericolosa in caso di contatto. Modificare i collegamenti solo se l'amplificatore è staccato dalla rete e dall'alimentazione d'emergenza.
- Usare gli apparecchi solo all'interno di locali e proteggerli dall'acqua gocciolante e dagli spruzzi d'acqua nonché da alta umidità dell'aria. La temperatura d'esercizio ammessa è 0–40°C.
- Non depositare sugli apparecchi dei contenitori riempiti di liquidi, p. es. bicchieri.
- Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno degli amplificatori. Perciò non coprire le fessure d'aerazione.
- Non mettere in funzione gli apparecchi e staccarli subito dall'alimentazione se:
- un apparecchio o il cavo rete presentano dei danni visibili;
- dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
- gli apparecchi non funzionano correttamente.
Per la riparazione rivolgersi sempre ad un'officina competente. - Il cavo rete, se danneggiato, deve essere sostituito solo da un laboratorio specializzato.
- Staccare il cavo rete afferrando la spina, senza tirare il cavo.
- Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
- Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte degli apparecchi, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per gli apparecchi.
Se si desidera eliminare gli apparecchi definitivamente, consegnarli per lo smaltimento ad un'istituzione locale per il riciclaggio.
3 Possibilità d'impiego e accessori
Gli amplificatori PA-6010Z e PA-6020Z con potenza d'uscita RMS di 600 W cad. sono stati realizzati specialmente per l'impiego in impianti PA a 100 V.
Caratteristiche d'equipaggiamento:
- PA-6020Z: Uscite 100 V per 20 zone, a scelta singolarmente
- PA-6010Z: Uscite 100 V per 10 zone con adattamento singolo del volume a 5 livelli
- 1 uscita altoparlanti 100 V indipendente dalla scelta delle zone
- 1 uscita altoparlanti alternativa per altoparlanti a bassa impedenza per scopi di test
- 3 canali d'ingresso con sensibilità regolabile dal livello Line fino al livello microfono tramite contatti combinati XLR / jack e con alimentazione phantom (15 V) attivabile singolarmente per ogni canale
- 2 canali d'ingresso per segnali con livello Line tramite contatti RCA
- 1 canale d'ingresso per i segnali di avvisi con livello Line tramite i morsetti a vite (PAGING)
- possibilità di collegare 3 microfoni da tavolo PA-4300PTT con tasto voce (accessorio)
- possibilità di collegare 32 microfoni a zone PA-2400RC con selezione zone e spie di stato (accessori)
- PA-6010Z: in aggiunta amplificatore 60 W integrato per avvisi indipendenti tramite i microfoni a zone PA-2400RC in un massimo di 2 zone
- 1 gong, p. es. per annunciare un avviso con melodia del gong a scelta (2 toni, 4 toni)
- 2 suoni di sirene per allarme
- 1 ingresso per un'alimentazione d'emergenza di 24 V per il funzionamento in caso di caduta di rete
Nel vano per inserto (1) si può inserire p. es. uno dei seguenti moduli inserto della MONACOR:
PA-1120DMT Memoria di avvisi per 6 avvisi con timer
PA-1140RCD Radio/Lettore CD
PA-1200C Timer
PA-1200RDSURadio FM/OM con lettore audio USB
Rendere prioritari gli ingressi aumenta la comprensione di avvisi importanti. In questo caso, i segnali di un ingresso con rango minore vengono soppressi automaticamente durante l'avviso tramite un ingresso con rango maggiore. Le gerarchia è la seguente:
| Rango | Ingresso |
| 1(alto) | Avviso d'emergenza da un modulo con memoria di avvisi (ponticello MS2 = PRI e contatto "E/M Message Control" chiuso)Gong |
| 2 | PA-4300PTT (PRIORITY = ON)Modulo inserto (ponticello MS2 = PRI) |
| 3 | Ingressi CH 1– CH 3 (MIC PRIORITY = ON)PA-4300PTT (PRIORITY = OFF, MIC PRI.1 = ON)PA-2400RC (MIC PRIORITY 2 = ON!)PAGING IN |
| 4 | Ingressi CH 1– CH 3 (MIC PRIORITY = OFF)PA-4300PTT (PRIORITY = OFF, MIC PRI.1 = OFF)Sirena |
| 5(basso) | Modulo inserto (ponticello MS2 = SLAVE)Ingressi CH 4 e CH 5 |
⑤ Priorità degli ingressi
4 Scelta della melodia del gong
Per il tipo del gong attivabile tramite il tasto CHIME (5) o tramite un microfono da tavolo PA-4300PTT sono disponibili due varianti. Per modificare la melodia del gong:
1) Staccare l'amplificatore dalla rete e dall'alimentazione d'emergenza.
2) Togliere la mascherina (1) dal vano per inserto oppure un modulo inserito che si trova nel vano.
3) Cambiare posizione del ponticello MS1 sul circuito stampato, accessibile attraverso l'apertura nella piastra frontale (Figura 6).
Posizione 2T: melodia a 2 toni
Posizione 4T: melodia a 4 toni
N.B.: Indipendentemente da questa impostazione, sui microfoni a zone PA-2400RC si può scegliere una melodia individuale.
4) Richiudere l'apertura con la mascherina oppure rimettere il modulo inserto.
5 Priorità del modulo inserto
Prima di montare un modulo inserto nel suo vano (1), impostare la priorità del modulo. Infatti, il ponticello per questa impostazione non è più accessibile con il modulo montato.
1) Staccare l'amplificatore dalla rete e dall'alimentazione d'emergenza.
2) Svitare la mascherina (1) per il vano per inserto.
3) Cambiare posizione del ponticello MS2 sul circuito stampato, accessibile attraverso l'apertura nella piastra frontale (Figura 6).
Posizione "SLAVE": Il segnale del modulo inserto ha la priorità più bassa.
Posizione "PRI": Il segnale del modulo ha una priorità maggiore (cfr. tabella figura 5 in capitolo 3). Questa impostazione è consigliabile per la memoria di avvisi PA-1120DMT, per disattivare per esempio la musica di sottofondo durante un avviso memorizzato.
Importante: Se per mezzo di un microfono a zone PA-2400RC o attraverso il contatto di commutazione E/M MESSAGE CONTROL (25) si vuole avviare un avviso (d'emergenza) dal PA-1120DMT, il ponticello MS2 deve trovarsi in posizione "PRI". Altrimenti, l'audio dell'avviso viene soppresso.
4) Montare il modulo secondo le sue istruzioni.
Il cavo di collegamento per l'alimentazione e per il segnale audio è contrassegnato in fig. 6. I contatti supplementari per il modulo PA-1120DMT sono indicati in fig. 7.
5.1 PA-2400RC: Bloccare avviso M6
Se il modulo di memoria di avvisi PA-1120DMT viene usato insieme ai microfoni a zone PA-2400RC, la riproduzione dell'avviso memorizzato con M6 per i microfoni a zone può essere bloccata.
Dato che la locazione di memoria M6 è prevista per una avviso d'emergenza, in questo modo si evita una riproduzione involontaria di questo avviso durante l'uso di un microfono a zone.
1) Staccare l'amplificatore dalla rete e dall'alimentazione d'emergenza.
2) Svitare le viti del coperchio del contenitore e togliere il coperchio.
3) Secondo necessità, spostare il ponticello MS601 "M6" sul circuito stampato superiore (in fondo, presso le prese RJ-45) (Fig. 7).
Posizione ON: Riproduzione possibile Posizione OFF: Riproduzione bloccata
4) Richiudere il contenitore con il suo coperchio.
Sul modulo PA-1120DMT, la riproduzione dell'avviso M6 è possibile in ogni caso.
⑦ Permettere / bloccare la riproduzione di M6
6 Possibilità di collocamento
L'amplificatore è previsto per l'inserimento in un rack (482 mm / 19"), ma può essere usato anche come apparecchio da tavolo. In ogni caso deve essere possibile che l'aria possa circolare liberamente attraverso tutte le apertura d'aerazione per garantire un raffreddamento sufficiente.
6.1 Montaggio in un rack
Per il montaggio in un rack sono richieste tre unità d'altezza (U = unità d'altezza = 44,5 mm). Per evitare che il rack risulti squilibrato con troppi pesi in alto, è necessario che l'amplificatore venga montato nella parte bassa del rack. Per un fissaggio sicuro non è sufficiente il pannello frontale. In più, l'apparecchio deve essere tenuto da guide laterali oppure appoggiato su un piano.
L'aria riscaldata dall'amplificatore deve poter uscire dal rack. Altrimenti si può provocare un accumulo di calore nel rack con possibili danni non solo all'amplificatore ma anche ad altri apparecchi presenti nel rack. Sopra e sotto l'amplificatore dovrebbe rimanere libera un'unità d'altezza. Se la dissipazione del calore è insufficiente occorre montare un ventilatore nel rack.
7 Effettuare i collegamenti
Prima di collegare degli apparecchi o di modificare i collegamenti esistenti, staccare l'amplificatore dall'alimentazione e spegnere gli apparecchi da collegare.
7.1 Altoparlanti
AVVERTIMENTO
Durante il funzionamento, ai contatti per altoparlanti (18, 21, 22) e presente una tensione fino a 100 V, pericolosa in caso di contatto.
Il collegamento deve essere realizzato solo da personale qualificato. Effettuare una modifica ai collegamenti solo quando l'amplificatore è staccato dalla rete e dall'alimentazione d'emergenza.
Collegare gli altoparlanti 100 V per le varie zone con le corrispondenti coppie di morsetti SPEAKER OUTPUTS Z1–Z10 (PA-6010Z) e SPEAKER OUTPUTS Z1–Z20 (PA-6020Z) (18). Le coppie di morsetti possono essere staccate dall'apparecchio.
L'uscita di ogni zona sopporta una potenza RMS massima dagli altoparlanti risp. di 60 W (PA-6010Z) e 100 W (PA-6020Z).
Gli altoparlanti 100V collegati con la coppia di morsetti HIGH IMP (22) sono sempre accesi, indipendentemente dalle zone selezionate tramite i tasti Z1–Z 20 (14) oppure tramite i selettori (16).
In ogni caso, la somma della potenza RMS di tutti gli altoparlanti 100 V collegati con l'amplificatore non deve superare 600 W per non danneggiare l'amplificatore (Fig. 8).
SPEAKER OUTPUTS
⑧ Collegamenti degli altoparlanti 100 V
Collegando gli altoparlanti, rispettare sempre la medesima polarità.
7.1.1 Uscita LOW IMP
Alla coppia di morsetti dell'uscita LOW IMP (21) si può collegare, p. es. per scopi di test, un altoparlante o un gruppo di altoparlanti con impedenza globale non inferiore a 4 Ω. Questa uscita non può essere disattivata attraverso la selezione delle zone e non deve essere usata insieme alle uscite 100V (18, 22), perché l'amplificatore potrebbe essere sovraccaricato.
7.2 Fonti audio mono, microfoni
I segnali mono di microfoni o di fonti audio con livello Line possono essere collegati con le prese combinate XLR/jack (29) degli ingressi CH 1–CH 3 servendosi di connettori XLR o jack 6,3mm.
Le prese sono previste per segnali bilanciati. Le fonti audio con segnali sbilanciati possono essere collegate tramite jack a 2 poli oppure tramite un connettore XLR dove i contatti 1 e 3 sono collegati.
Con l'aiuto di un piccolo cacciavite, girare il regolatore per l'amplificazione d'ingresso GAIN (30), per microfoni in direzione "MIC", per fonti audio con livello Line in direzione "LINE". Se necessario, correggere l'impostazione durante l'uso. (Se l'audio di questo ingresso è troppo debole, girare il regolatore in senso orario; se l'audio è distorto, girare il regolatore in senso antiorario.)
Importante:
- Se si usano uno o più microfoni da tavolo PA-4300PTT, questi occupano il canale CH 1 e alla presa XLR/jack CH 1 non deve essere collegato nessun microfono e nessun'altra fonte audio.
- Se si usano uno o più microfoni a zone PA-2400RC, occorre considerare che i loro segnali vengono uniti con il segnale dell'ingresso CH2. Il regolatore volume (2) nonché i regolatori toni (3) del canale CH2 influenzano quindi entrambi i segnali.
Fonti audio con segnali mono sbilanciati che non richiedono nessuna priorità (p. es. per musica di sottofondo), possono essere collegate anche con una delle prese RCA (28) dei canali CH 4 o CH 5 (Cap. 7.3).
7.2.1 Alimentazione phantom
Se una fonte audio (p. es. microfono electret) richiede l'alimentazione phantom, premere l'interruttore PHANTOM POWER (31). L'alimentazione phantom (=15V) è presente solo ai contatti XLR della presa.
Attenzione:
- Per escludere forti rumori di commutazione, azionare l'interruttore solo con l'amplificatore spento, con le uscite messe in muto o con il regolatore MASTER (11) messo sullo "0".
- Con l'alimentazione phantom attivata, alla presa XLR non deve essere collegata nessuna fonte audio con uscita sbilanciata, perché la presa può subire dei danni.
7.2.2 Determinare la priorità
Per ognuno degli ingressi CH 1–CH 3 si può determinare una priorità maggiore. Il segna-le di un ingresso con priorità maggiore avrà quindi la priorità e disattiva i segnali degli ingressi con priorità minore.
Con gli switch MIC PRIORITY (36) decidere per ognuno dei tre ingressi se la priorità deve essere aumentata (posizione inferiore ON) o non (posizione superiore).
Il rango di questi tre ingressi rispetto agli altri ingressi dell'amplificatore è visibile alla tabella fig. 5 nel capitolo 3.
7.2.3 Ingresso Paging
L'ingresso PAGING IN (24) con priorità maggiore (tabella fig. 5 in capitolo 3) offre un'ulteriore possibilità per il collegamento di una fonte audio mono con livello Line (p. es. un microfono con preamplificatore oppure l'uscita Line di un impianto telefonico). I morsetti ad innesto / vite sono bilanciati.
7.3 Fonti audio stereo
Collegare gli apparecchi con uscita stereo (p. es. lettori CD) con le prese RCA LINE IN (28) degli ingressi CH 4 o CH 5. Dato che l'amplificatore funziona in modo mono, i canali stereo destro e sinistro vengono miscelati in un segnale mono.
I segnali degli ingressi CH 4 e CH 5 hanno il rango più basso e vengono disattivati automaticamente da un segnale di un ingresso con rango maggiore (tabella figura 5 in capitolo 3).
7.4 Microfono da tavolo PA-4300PTT
Con questo microfono da tavolo (accessorio separato, figura 3) si possono effettuare degli avvisi nelle zone di sonorizzazione selezionate sull'amplificatore. Tuttavia è possibile effettuare anche avvisi con altissimi priorità in tutte le zone, indipendentemente dalla selezione di zone sull'amplificatore.
1) Collegare la presa OUTPUT (40) sul microfono da tavolo con la presa RJ-45 PA-4300PTT (35) dell'amplificatore.
2) A ogni PA-4300PTT si può collegare un ulteriore PA-4300PTT. Per fare ciò, collegare la presa LINK (41) con la presa OUTPUT (40) di un ulteriore PA-4300PTT ecc. finché un massimo di 3 microfoni da tavolo e l'amplificatore sono collegati. La lunghezza totale dei collegamenti non deve superare 1000 m.
3) Il microfono da tavolo occupa il canale CH 1, perciò nello stesso tempo nessun microfono e nessun'altra fonte audio deve essere collegato con la presa XLR / jack CH1.
4) Con l'aiuto di un piccolo cacciavite, girare il regolatore GAIN (30) all'ingresso CH 1 tutto a destra (-50).
5) Il PA-4300PTT richiede l'alimentazione phantom; perciò premere il tasto PHANTOM POWER (31) all'ingresso CH 1.
Attenzione: Per escludere forti rumori di commutazione, azionare l'interruttore sono con l'amplificatore spento, con le uscite messe in muto o con il regolatore MASTER (11) messo sullo "0".
6) Con lo switch MIC PRIORITY (36) decidere con il numero 1 se la priorità per i microfoni da tavolo deve essere aumentata (posizione inferiore ON) oppure non (posizione superiore). Questa impostazione vale solo per quei PA-4300PTT, il cui switch PRIORITY è disattivato (Capitolo 8.6.1).
7.5 Microfono a zone PA-2400RC
Con questo microfono a zone (accessorio separato, figura 4) si possono effettuare degli avvisi con priorità maggiore (Tabella fig. 5 in capitolo 3). Sul PA-2400RC si può ogni volta decidere in quale zona di sonorizzazione si deve ascoltare l'avviso. Inoltre è possibile l'accesso agli avvisi memorizzati nel modulo inserto PA-1120DMT.
I segnali dei microfoni a zone vengono uniti con il segnale dell'ingresso CH 2. Perciò, il regolatore volume (2) nonché i regolatori toni (3) del canale CH 2 influenzano entrambi i segnali.
1) Tramite lo switch n. 6 sul blocco di switch (48) sul retro del microfono a zone decidere con quale amplificatore il microfono a zone viene usato:
Posizione ON: PA-6010Z (10 zone)
Posizione superiore: PA-6020Z (20 zone)
2) Collegare la presa OUTPUT (46) sul microfono a zone con la presa RJ-45 PA-2400RC (34) dell'amplificatore. A ogni microfono a zone è possibile collegarne un ulteriore. Per fare ciò, collegare la presa LINK (45) con la presa OUTPUT (46) di un ulteriore PA-2400RC, ecc. finché un massimo di 32 microfoni a zone e l'amplificatore sono collegati. La lunghezza totale del collegamento non deve superare 1000 m.
3) Per escludere interferenze durante la trasmissione dei segnali, provvedere a una corretta terminazione del collegamento: Nell'ultimo apparecchio della catena portare il 6. switch TERMINATION del blocco di dip-switch (47) in posizione inferiore (ON). In tutti gli altri apparecchi, lo switch deve rimanere in posizione superiore.
4) L'alimentazione dei microfoni a zone avviene tramite l'amplificatore. Se si collegano più di 3 microfoni a zone con un amplificatore oppure se il collegamento è troppo lungo, l'alimentazione non è sufficiente.
Il LED AMP POWER (55) segnala l'alimentazione tramite l'amplificatore. In caso di sfarfallio di questo LED, la tensione d'alimentazione è troppo bassa. In questo caso collegare alla presa 24 V= (44) un alimentatore stabilizzato servendosi di uno spinotto 5,5/2,1 mm(diametro esterno/interno) rispettando la corretta polarità: contatto centrale = ⊕.
La tensione d'alimentazione erogata dall'alimentatore viene inoltrata tramite le prese OUTPUT (46) e LINK (45) anche ai microfoni a zone collegati a dette prese, in modo che questi non hanno bisogno di un loro alimentatore se il primo alimentatore è dimensionato sufficientemente (potenza assorbita per PA-2400RC: 130 mA).
5) Con lo switch MIC PRIORITY (36) e il numero 2 impostare sull'amplificatore una polarità maggiore (posizione inferiore ON).
7.5.1 Impostare gli indirizzi degli apparecchi
Perché la comunicazione fra l'amplificatore e i microfoni a zone possa funzionare, a tutti i PA-2400RC collegati devono essere assegnati differenti indirizzi di databus. Ciò si fa (come codice binario) con l'aiuto degli switch 1–5 "ID" del blocco di dip-switch DIP (47) sul retro dei microfoni a zone.
N. B.: Effettuare l'impostazione degli indirizzi sempre con l'amplificatore spento, dato che una modifica dell'indirizzo non viene riconosciuta durante il funzionamento dell'apparecchio.
7.6 Registratore, sistema monitor
Alle prese REC (27) si può collegare un registratore, un sistema di monitor o un impianto supplementare d'amplificazione. A queste prese è presente il segnale miscelato di tutti gli ingressi indipendentemente dal regolatore MASTER (11). Le prese RCA esistono per registratori stereo con L (sinistro) e R (destro). Dato che l'amplificatore funziona in modo mono, i segnali alle due prese sono identici.
PA-6010Z: Notare il capitolo 8.7.1!
7.7 Elaborazione esterna dei segnali
Per l'elaborazione esterna dei toni o della dinamicità, attraverso le prese PRE OUT e AMP IN (26), è possibile inserire nel percorso dei segnali per esempio un equalizzatore o un compressore.
1) Collegare con la presa PRE OUT l'ingresso dell'apparecchio per l'elaborazione dei segnali.
2) Collegare l'uscita dell'apparecchio con la presa AMP IN.
Utilizzando la presa AMP IN, si interrompe il collegamento interno fra il preamplificatore e l'amplificatore finale a monte del regolatore volume MASTER (11).
PA-6010Z: Notare il capitolo 8.7.1!
7.8 Ingressi di commutazione
Per il telecomando dell'amplificatore tramite i contatti di commutazione sono disponibili le seguenti coppie di morsetti a vite.
7.8.1 Accensione e spegnimento telecomandati
Per accendere e spegnere l'amplificatore in modo telecomandato, collegare un contatto di lavoro con i morsetti AC POWER REMOTE (19).
N. B.: Con il contatto AC POWER REMOTE chiuso, l'amplificatore non può essere spento tramite l'interruttore POWER (13).
7.8.2 Ingresso allarme
Per mezzo di un contatto di lavoro ai morsetti E/M MESSAGE CONTROL (25), l'amplificatore viene acceso per un avviso d'emergenza (a meno che non sia già in funzione), e tutte le uscite delle zone sono selezionate; nel modello PA-6010Z, il volume dell'avviso d'emergenza è indipendente dai volumi impostati per le zone. Se è installato un modulo di memorizzazione di avvisi (p. es. PA-1120DMT),
è possibile riprodurre automaticamente un avviso d'emergenza memorizzato (locazione di memoria M6).
Questo ingresso può essere collegato per esempio con l'uscita di commutazione di un impianto di segnalazione di pericoli.
7.9 Alimentazione di corrente e d'emergenza
Se l'amplificatore deve continuare a funzionare dopo una caduta di rete, collegare ai morsetti DC POWER (20) un gruppo di continuità di 24 V.
Alla fine collegare il cavo (17) con una presa di rete (230 V/ 50 Hz).
8 Funzionamento
Per escludere un volume troppo alto, prima della prima accensione girare il regolatore MASTER (11) sullo "0".
8.1 Accendere/spegnere
Con il collegamento con la rete, l'amplificatore – se non è presente l'alimentazione d'emergenza – si trova nel modo standby. È acceso il LED STAND BY (12).
Per l'accensione premere l'interruttore POWER (13). Ora, il LED ON è acceso al posto del LED STAND BY. Per lo spegnimento (modo standby) sbloccare l'interruttore POWER.
Tramite un contatto di commutazione ai morsetti POWER REMOTE (19) è possibile l'accensione e lo spegnimento telecomandato.
N. B.: Con il contatto POWER REMOTE chiuso, l'amplificatore non può essere spento con l'interruttore POWER.
Se, oltre all'alimentazione da rete, l'amplificatore è collegato con un gruppo di continuità, l'apparecchio rimane sempre acceso. In questo caso, con l'interruttore POWER si può cambiare solo fra funzionamento a rete (interruttore premuto) e funzionamento d'emergenza (interruttore sbloccato).
8.2 Selezione delle zone di sonorizzazione
Tutte le uscite di zone possono essere attivate e disattivate, p. es. per un avviso o per la musica di sottofondo. Nel PA-6010Z è possibile in più l'adattamento individuale del volume della zona.
8.2.1 PA-6020Z
1) Per attivare una zona, premere il relativo tasto Z1–Z 20 (14). Un LED sopra il tasto è acceso con la zona attivata.
2) Per disattivare una zona, tener premuto il relativo tasto finché il LED sovrastante si spegne.
3) Per attivare tutte le zone di una fila di tasti, premere il tasto ALL CALL (tutto a destra) di fianco alla fila.
4) Per ritornare alla selezione precedente delle zone di questa fila di tasti, tener premuto per 2 s ca. il tasto ALL CALL.
8.2.2 PA-6010Z
Con l'aiuto dei selettori Z1–Z10 (16) scegliere per ogni uscita di zona il volume (livello 1–5) oppure disattivare la zona (posizione OFF). Questa impostazione non influenza il volume
- di un avviso d'emergenza attivato tramite l'ingresso di commutazione E / M MESSAGE CONTROL (25),
- di un avviso tramite un microfono da tavolo PA-4300PTT con l'impostazione PRIORITY = ON,
- di un avviso tramite un microfono a zone PA-2400RC.
8.3 Impostazione dei canali d'ingresso
1) Per poter effettuare le seguenti impostazioni, occorre attivare per lo meno un'uscita di zona e aprire il regolatore per il volume globale MASTER (11) circa a metà. 2) Per i canali d'ingresso CH 1–CH 5 impostare il volume con il relativo regolatore (2). Mettere sullo "0" i regolatori degli ingressi non usati.
Una correzione supplementare del livello è possibile tramite una modifica dell'amplificazione d'ingresso per mezzo dei regolatori GAIN (30) sul lato posteriore dell'amplificatore. Per fare ciò usare un piccolo cacciavite.
Con i regolatori BASS e TREBLE (3) impostare i toni ottimali.
3) I toni di un modulo inserto possono essere ottimizzati con i regolatori PACK BASS TREBLE (4).
4) Con il regolatore TEL PAGING LEVEL (7) impostare il volume di una fonte audio collegata ai morsetti PAGING IN (24). Se non è collegata nessuna fonte di segnali, mettere il regolatore sullo "0".
5) Con il regolatore MASTER (11) impostare il volume globale.
La catena di LED (15) indica il livello del segnale miscelato impostato con il regolatore MASTER. Se si accende il LED CLIP, il segnale è distorto. In questo caso ridurre in corrispondenza il regolatore MASTER oppure il regolatore volume dell'ingresso interessato.
ATTENZIONE
Non tener mai molto alto il volume. A lungo andare, i volumi alti possono danneggiare l'udito!
L'orecchio si abitua agli alti volumi e dopo un certo periodo non li considera più così alti. Perciò non aumentare il volume alto dopo che l'orecchio si è abituato allo stesso.
8.4 Attivare il gong
Se, p. es. per annunciare un avviso, si deve udire un gong tramite uno degli ingressi CH 1–CH 5, premere brevemente il tasto CHIME (5). Il volume del gong può essere impostato tramite il regolatore CHIME LEVEL (6) (scelta della melodia del gong 📋 Capitolo 4). Se necessario, adattare il volume globale con il regolatore MASTER (11).
8.5 Sirena
Per attivare o disattivare una sirena azionare uno dei due selettori per sirene (9):
\~ tono modulato ripetuto — tono in aumento e quindi mantenuto
Nello stesso tempo si può azionare una sola sirena. Il volume della sirena può essere impostato attraverso il regolatore SIREN LEVEL (8). Se necessario, adattare il volume globale con il regolatore MASTER (11).
8.6 Microfono da tavolo PA-4300PTT
Per avvisi con un PA-4300PTT:
1) Con i tasti Z1–Z 20 (14) oppure con i selettori Z1–Z10 (16) sull'amplificatore decidere in quali zone di sonorizzazione l'avviso deve essere ascoltato (Capitolo 8.2).
N.B.: Se l'interruttore PRIORITY (38) sul microfono si trova su ON, la scelta della zona fatta sull'amplificatore è senza significato per questo microfono da tavolo.
2) Prima del primo avviso, aprire circa a metà il regolatore per il volume (2) dell'ingresso CH1 sull'amplificatore.
3) Sul microfono tener premuto il tasto voce TALK (43), eventualmente aspettare il gong (Capitolo 8.6.1, impostazione "CHIME"), e parlare nella capsula microfonica (42). La spia di controllo TALK sopra il tasto si accende. Superando un determinato volume della voce, i segnali degli ingressi con priorità minore vengono disattivati automaticamente (Capitolo 3 e 7.4).
N. B.: Se lo switch PRIORITY (38) sul microfono si trova su ON, i rimanenti segnali d'ingresso saranno disattivati già con la pressione del tasto voce.
4) Se necessario, correggere il volume dell'avviso con il regolatore CH 1 (2), e con i regolatori BASS e TREBLE (3) impostare i toni ottimali. Se necessario adattare il volume globale con il regolatore MASTER (11).
5) Il LED BUSY sopra il tasto voce segnala che si parla già attraverso un altro microfono da tavolo.
8.6.1 Impostazioni sul PA-4300PTT
Con gli switch sul retro del microfono da tavolo si possono effettuare le seguenti impostazioni:
CHIME (37) – Con lo switch in posizione ON, alla pressione del tasto TALK (43) si sente dapprima il gong dell'amplificatore (Capitolo 8.4).
PRIORITY (38) – Con lo switch in posizione ON, alla pressione del tasto TALK si attivano tutti gli ingressi di zone. Con lo switch in posizione superiore, l'avviso può essere ascoltato solo nelle zone attivate attualmente sull'amplificatore.
MASTER / SLAVE (39) – Se si usano più microfoni da tavolo PA-4300PTT con un amplificatore, i microfoni con l'impostazione MASTER hanno la priorità rispetto a quelli con l'impostazione SLAVE.
8.7 Microfono a zone PA-2400RC
Per avvisi con un PA-2400RC:
1) Prima del primo avviso, aprire a metà circa il regolatore volume MIC (50) sul retro del microfono a zone, servendosi di un piccolo cacciavite. Per il momento, portare in posizione centrale anche il regolatore volume (2) per l'ingresso 2.
2) Con i tasti Z1- Z10 / Z 20 (54) fare u preselezione delle zone di sonorizzazione dove l'avviso deve essere ascoltato. Per le zone scelte, il LED sopra il tasto si accende.
Se una zone deve nuovamente essere disattivata, premere ancora una volta il relativo tasto in modo che il LED si spenga. Per attivare o disattivare tutte le zone di una fila, premere il tasto ALL CALL di quella fila. Per ritornare alla selezione precedente delle zone della fila, premere ancora il tasto ALL CALL.
Se il LED BUSY (55) lampeggia, significa che è in corso un avviso attraverso un altro microfono a zone o attraverso un microfono da tavolo PA-4300PTT. Un avviso contemporaneo attraverso più microfoni a zone non è possibile. Tuttavia, un avviso può essere interrotto da un microfono a zone di rango maggiore (sull'impostazione della priorità – Capitolo 8.7.3, "PRIORITY").
3) Tener premuto il tasto voce TALK (52), eventualmente aspettare il gong (Capitolo 8.7.3, impostazione "CHIME") e parlare nella capsula microfonica (51). La spia di controllo sopra il tasto si accende e l'amplificatore passa alla selezione delle uscite di zone fatta sul microfono per tutto il tempo in cui si preme il tasto voce. Il LED SIGNAL (55) si accende mentre si parla oppure con il gong. I segnali d'ingresso di rango minore saranno disattivati automaticamente (Tabella fig. 5 in Capitolo 3).
4) Se necessario, correggere il volume dell'avviso con il regolatore dell'ingresso CH 2. Usando più microfoni a zone, il loro volume può essere regolato separatamente con i regolatori MIC (50). Se necessario, adattare il volume globale con il regolatore MASTER (11).
N.B.: Nel PA-6010Z, la funzione descritta del regolatore d'ingresso CH 2, del regolatore MASTER e la disattivazione di altri segnali ha valore soltanto se sono scelte più di 2 zone (€3 Capitolo 8.7.1).
8.7.1 Amplificatore supplementare nel PA-6010Z
Un amplificatore supplementare di 60 W nel PA-6010Z permette degli avvisi indipendenti per mezzo del microfono a zone PA-2400RC, se sono scelte non più di due zone. Al posto del segnale miscelato dell'amplificatore principale, questi avvisi saranno portati sulle uscite delle zone scelte. In questo modo è possibile fare un avviso in uno o due zone, mentre p. es. nelle altre zone si continua a ascoltare la musica.
Per questi avvisi vale quanto segue:
- L'amplificazione dipende solo dall'impostazione del regolatore REMOTE (33) e del regolatore MIC (50) sul relativo microfono a zone. Il regolatore volume (2) per l'ingresso CH 2 e il regolatore MASTER sono senza importanza in questo caso.
- Non esiste nessuna possibilità di impostazione dei toni.
- Il segnale non passa attraverso il punto d'inserimento PRE OUT / AMP IN (26).
- Gli avvisi non arrivano alle uscite HIGH IMP (22), LOW IMP (21) e REC (27).
- La riproduzione di un avviso d'emergenza attivata tramite il contatto di commutazione E / M MESSAGE CONTROL (25) è prioritaria.
- Un avviso tramite un microfono da tavolo PA-4300PTT è prioritario, se il suo switch PRIORITY si trova su ON.
- La riproduzione proveniente dal modulo di memorizzazione di avvisi PA-1120DMT e avviata sul PA-2400RC avviene sempre per mezzo dell'amplificatore principale.
In caso di tre o più zone scelte, l'avviso si effettua automaticamente attraverso i regolatori di volume e dei toni dell'ingresso CH 2, il regolatore MASTER e l'amplificatore principale.
8.7.2 Memoria di gruppi
In ogni PA-2400RC è possibile memorizzare e aprire come gruppo una qualsiasi selezione di uscite di zone.
1) Con i tasti Z1–Z10 / Z 20 (54) selezionare tutte le zone desiderate del gruppo.
2) Tener premuto il tasto RECALL (53), in modo che il LED ON (55) lampeggia. La- sciare libero il tasto quando il LED non
lampeggia più. A questo punto, il gruppo è memorizzato.
3) Per aprire il gruppo memorizzato, premere brevemente il tasto RECALL.
4) Per ritornare alla selezione valida prima dell'apertura del gruppo, premere ancora una volta brevemente il tasto RECALL.
8.7.3 Ulteriori impostazioni sul PA-2400RC
Il dip-switch (48) sul retro del microfono a zone offre le seguenti opzioni (ON = posizione inferiore dello switch):
PRIORITY – Con lo switch in posizione ON, il PA-2400RC ha la priorità rispetto agli altri che non hanno attivata questa funzione, e può interrompere i loro avvisi.
COMPRESSION – Con lo switch in posizione ON, la dinamicità del microfono viene ridotta e si riducono le distorsioni quando si parla a voce forte.
CHIME – Con lo switch in posizione ON, pre-mendo il tasto TALK (52) si senta dapprima un gong, la cui melodia si sceglie con i due selettori seguenti.
4 TONE – Con lo switch in posizione ON, è scelto il gong a 4 toni.
2 TONE – Con lo switch in posizione ON, è scelto il gong a 2 toni, se lo switch "4 TONE" si trova in posizione superiore.
Il volume del gong può essere impostato sul regolatore CHIME (49) servendosi di un piccolo cacciavite.
9 Circuiti di protezione e segnalazione di errori
Gli amplificatori di potenza del PA-6010Z e del PA-6020Z sono equipaggiati con un circuito di protezione contro sovraccarico e surriscaldamento che deve escludere il danneggiamento degli altoparlanti e dell'amplificatore. Se si accende il LED PROTECT (10), significa che il circuito di protezione è attivo e che è presente un errore. In questo caso occorre staccare l'amplificatore dall'alimentazione e eliminare la causa del guasto.
Nel microfono a zone PA-2400RC, la mancanza del microfono viene segnalata tramite il LED MIC FAULT (55).
10 Dati tecnici
10.1 Amplificatore
Potenza RMS d'uscita:..600W
Gamma di frequenze: ..55–16 000 Hz (-3 dB)
Rapporto S/R
tramite ingresso Line: > 80 dB (filtro A)
tramite ingresso Mic: > 70 dB (filtro A)
Fattore di distorsione: ..< 1 % (1 kHz)
Ingressi CH1-CH3
XLR/jack6,3mm
(Sensibilità d'ingresso,
Impedenza, Contatto)
"MIC": 2,5mV, 5kΩ, bilanciato "LINE": 300mV, 5kΩ, bilanciato
Ingressi CH4, CH5
RCA: 300 mV, 15 kΩ, sbilanciato
Ingresso PAGING IN
Morsetti ad
innesto/vite: .....245 mV, 5 kΩ, bilanciato
Ingresso AMP IN
Jack 6,3 mm: .....775 mV, 100 kΩ, sbilanciato
Uscita PRE OUT
Jack 6,3 mm: .....775 mV, 100 Ω, sbilanciato
Uscita REC OUT
RCA: 775 mV, 3 kΩ, sbilanciato
Regolatori toni
BASS: 100 Hz, ±10 dB
d'emergenza: ..... = 24V
Corrente assorbita:..max. 50A
Temperatura d'esercizio: 0–40°C
Dimensioni
(l × h × p): .....482 × 133 × 352 mm, 3 U
Peso
PA-6010Z: .....22kg
PA-6020Z: .....21kg
Piedinatura delle prese d'ingresso CH 1–CH 3 XLR
| 1 | Massa |
| 2 | Segnale +(+15 V alimentazione phantom) |
| 3 | Segnale –(+15 V alimentazione phantom) |
Jack 6,3 mm
| S | Massa |
| T | Segnale + |
| R | Segnale - |
Piedinatura delle prese PRE OUT e AMP IN, jack 6,3 mm
| S | Massa |
| T | Segnale |
10.2 Microfono a zone PA-2400RC
Alimentazione: ..... = 24V (16-35V)
tramite PA-6010Z/
PA-6020Z o
alimentatore
Potenza assorbita: .....130mA
Uscita audio
Livello nominale: .....245 mV
Impedenza: .....600Ω
Contatto: . . . . . . . bilanciato
Fattore di distorsione: ..< 0,5 %
Rapporto S/R: .....> 60 dB
Gamma di frequenze: ..150–15000 Hz
Dimensioni
N. B.: Un alimentatore supplementare è necessario se l'alimentazione tramite l'amplificatore non è sufficiente [sfarfallio del LED AMP POWER (55), p. es. in caso di collegamento di più di 3 PA-2400RC oppure perché il cavo è molto lungo].
10.3 Microfono da tavolo PA-4300PTT
Alimentazione(tramite PA-6010Z/-6020Z)
Tensione d'alimentazione: = 24V
Alimentazione phantom: = 15V
Dimensioni
(l × h × p): ..... 126 × 54 × 156 mm
Peso:....695g
Collegamento:
RJ-45
Numero apparecchi
max.: 3
Lunghezza totale
del collegamento: ..... max. 1000 m
Con riserva di modifiche tecniche.
