Rodzaj produktu	Odbiornik / Wzmacniacz mikserowy Public Address
Marka i model	Monacor PA6020Z
Wymiary (S × W × G)	482 × 133 × 352 mm (3U)
Waga	21 kg
Zasilanie sieciowe	~230 V / 50 Hz, 1700 VA max
Zasilanie awaryjne	=24 V, 50 A max
Moc wyjściowa RMS	600 W
Pasmo przenoszenia	55 – 16 000 Hz (-3 dB)
Stosunek sygnału do szumu (wejście liniowe)	> 80 dB (filtr A)
Stosunek sygnału do szumu (wejście mikrofonowe)	> 70 dB (filtr A)
Współczynnik zniekształceń	< 1 % (1 kHz)
Wejścia audio	3 wejścia combo XLR/jack 6,35 (CH1-CH3) z zasilaniem fantomowym 15 V; 2 wejścia RCA (CH4-CH5); wejście Paging na listwie zaciskowej; wejście AMP IN jack
Wyjścia głośnikowe	20 stref 100 V (max 100 W/strefa); wyjście HIGH IMP 100 V; wyjście LOW IMP (>=4 Ω)
Funkcje wbudowane	Gong melodyjny 2/4 dźwięki, syrena (2 tryby), priorytet wejść, wybór stref, zasilanie fantomowe 15 V
Akcesoria opcjonalne	Mikrofon stołowy PA-4300PTT, mikrofon sterujący PA-2400RC, moduły (odtwarzacz CD, pamięć komunikatów itp.)
Konserwacja i czyszczenie	Używać suchej, miękkiej ściereczki. Nie używać środków chemicznych ani wody.
Bezpieczeństwo	Nie dotykać wnętrza; niebezpieczne napięcia (do 100 V) na zaciskach głośnikowych; tylko do użytku wewnątrz pomieszczeń; nie blokować otworów wentylacyjnych
Części zamienne i naprawialność	Bezpiecznik do zasilania awaryjnego (standardowy); standardowy przewód zasilający; naprawa wyłącznie przez wykwalifikowanego technika

Często zadawane pytania - PA6020Z Monacor

Jak podłączyć głośniki 100 V do PA6020Z?

Podłącz każdy głośnik 100 V do zacisków SPEAKER OUTPUTS odpowiadających strefom Z1 do Z20. Moc RMS na strefę nie może przekraczać 100 W, a całkowita moc wszystkich głośników 100 V nie może przekraczać 600 W. Nie używaj jednocześnie wyjść LOW IMP i 100 V.

Jak wybrać strefy nagłośnienia?

Na panelu przednim naciśnij przyciski Z1 do Z20. Diody LED nad każdym przyciskiem zapalają się, gdy strefa jest aktywna. Aby wyłączyć strefę, przytrzymaj przycisk aż dioda zgaśnie. Przycisk ALL CALL aktywuje wszystkie strefy; długie naciśnięcie (2 s) przywraca poprzedni wybór.

Czy mogę użyć mikrofonu dynamicznego lub elektretowego?

Tak, możesz podłączyć mikrofon (dynamiczny lub elektretowy) do wejść CH1-CH3 za pomocą gniazda combo XLR/jack. Dla mikrofonów elektretowych wymagających zasilania fantomowego, włącz odpowiedni przełącznik PHANTOM POWER (15 V). Ustaw wzmocnienie GAIN na MIC (dla mikrofonu) lub LINE (dla źródła liniowego).

Jak skonfigurować priorytet wejść?

Użyj przełączników DIP MIC PRIORITY (36) z tyłu dla każdego wejścia CH1-CH3 (ON = wysoki priorytet). Globalna kolejność priorytetów to: 1) komunikat alarmowy z modułu pamięci, 2) gong, 3) PA-4300PTT (PRIORITY ON), 4) PA-2400RC, 5) PAGING IN, 6) CH1-CH3 (MIC PRIORITY ON), 7) CH1-CH3 (MIC PRIORITY OFF), 8) PA-4300PTT (PRIORITY OFF), 9) syreny, 10) moduł (SLAVE), 11) CH4-CH5.

Jak uruchomić gong?

Naciśnij krótko przycisk CHIME (5) na panelu przednim. Głośność gongu reguluje się potencjometrem CHIME LEVEL (6). Możesz wybrać melodię 2 lub 4 dźwięki ustawiając zworkę MS1 na płycie (dostęp przez komorę modułu, wyłącz urządzenie przed otwarciem).

Jak używać syreny?

Włącz jeden z dwóch przełączników syreny (9) na panelu przednim: jeden wytwarza powtarzający się dźwięk narastający i opadający, drugi dźwięk narastający, a następnie ciągły. Głośność reguluje się potencjometrem SIREN LEVEL (8).

Czy wzmacniacz może pracować na zasilaniu awaryjnym?

Tak, podłącz zasilanie awaryjne 24 V do zacisków DC POWER (20). Bezpiecznik (23) chroni to wejście. W przypadku zaniku zasilania sieciowego wzmacniacz automatycznie przełącza się na zasilanie awaryjne (jeśli jest podłączone).

Jak podłączyć mikrofon stołowy PA-4300PTT?

Podłącz wtyczkę OUTPUT mikrofonu do gniazda PA-4300PTT (35) wzmacniacza. Ten mikrofon korzysta z kanału CH1: nie podłączaj nic do gniazda XLR/jack CH1, ustaw GAIN CH1 na MIC (50) i włącz zasilanie fantomowe PHANTOM POWER na CH1.

Co zrobić, gdy zaświeci się dioda PROTECT?

Dioda PROTECT (10) wskazuje przeciążenie lub przegrzanie. Natychmiast odłącz urządzenie od zasilania. Sprawdź, czy całkowite obciążenie głośników nie przekracza 600 W, czy wyjścia LOW IMP i 100 V nie są używane jednocześnie oraz czy wentylacja nie jest zablokowana. Jeśli problem nie ustąpi, zleć naprawę technikowi.

Jak zamontować wzmacniacz w szafie rack?

Wzmacniacz zajmuje 3U w szafie 19-calowej. Zapewnij odpowiednią wentylację: użyj szyn bocznych lub płyty podstawy do zamocowania, a w razie potrzeby zastosuj jednostkę wentylacyjną. Umieść urządzenie na dole szafy, aby zapobiec przewróceniu.

INSTRUKCJA OBSŁUGI PA6020Z Monacor

Wzmacniacz miksujący PA

Niniejsza instrukcja przeznaczona jest dla instalatorów systemów PA (rozdz. 4 do 7) oraz dla użytkowników nie posiadających wiedzy i doświadczenia technicznego (rozdz. 8). Przed przystąpieniem do pracy proszę zapoznać się z niniejszą instrukcją i zachować ją do wglądu.

Na stronie 2 pokazano rozkład elementów operacyjnych i złączy.

Spis treści

1 Elementy operacyjne i złącza ..... 52

1.1 Wzmacniacz miksujący PA-6010Z/6020Z . 52

1.2 Mikrofon pulpitowy PA-4300PTT ..... 53

1.3 Mikrofon strefowy PA-2400RC ..... 53

2 Środki bezpieczeństwa ..... 54

3 Zastosowanie i akcesoria ..... 54

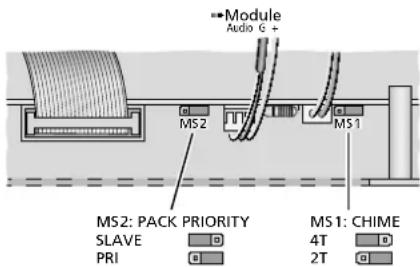

4 Wybór rodzaju gongu ..... 54

5 Ustawienia priorytetu dla modułu . . 54

5.1 PA-2400RC: Blokowanie komórki pamięci M6 ..... 55

6 Opcje montażu 55

6.1 Montaż w racku....55

7 Podłączanie wzmacniacza ..... 55

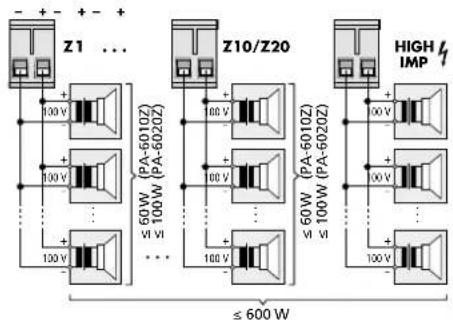

7.1 Głośniki....55

7.1.1 Wyjście LOW IMP ..... 55

7.2 Źródła audio mono, mikrofony ..... 55

7.2.1 Zasilanie phantom....55

7.2.2 Ustawianie priorytetów ..... 55

7.2.3 Wejście Paging 55

7.3 Urządzenia audio z wyjściem liniowym stereo ..... 56

7.4 Mikrofon pulpitowy PA-4300PTT ..... 56

7.5 Mikrofon strefowy PA-2400RC ..... 56

7.5.1 Ustawianie adresów mikrofonów . . . 56

7.6 Rejestrator, system odsłuchowy ..... 56

7.7 Zewnętrzna obróbka sygnału ..... 56

7.8 Wejścia przełączające ..... 56

7.8.1 Zdalnie włączanie i wyłączanie ..... 56

7.8.2 Wejście alarmowe....56

7.9 Zasilanie i zasilanie awaryjne ..... 56

8 Obsługa 57

8.1 Włączanie i wyłączanie ..... 57

8.2 Wybór stref wyjściowych ..... 57

8.2.1 PA-6020Z 57

8.2.2 PA-6010Z....57

8.3 Ustawienia kanałów wejściowych ..... 57

8.4 Wyzwalanie gongu ..... 57

8.5 Syrena 57

8.6 Mikrofon pulpitowy PA-4300PTT ..... 57

8.6.1 Ustawienia mikrofonu PA-4300PTT . . 57

8.7 Mikrofon strefowy PA-2400RC ..... 57

8.7.1 Dodatkowy wzmacniacz w modelu PA-6010Z....58

8.7.2 Grupowanie stref 58

8.7.3 Dodatkowe ustawienia dla PA-2400RC 58

9 Obwody zabezpieczające oraz wskaźnik awarii .

10 Specyfikacja 59

10.1 Wzmacniacz 59

10.2 Mikrofon strefowy PA-2400RC ..... 59

10.3 Mikrofon pulpitowy PA-4300PTT ..... 59

Schemat blokowy 62

1 Elementy operacyjne i złącza

1.1 Wzmacniacz miksujący PA-6010Z/6020Z

1 Pokrywa komory na moduł; do montażu modułu odtwarzacza CD, tunera lub komunikatów głosowych, marki MONACOR

2 Regulatory głośności dla kanałów wejściowych CH1–CH5

Regulator CH 1 służy także do ustawiania głośności sygnału z mikrofonu pulpitowego PA-4300PTT.

Regulator CH 2 służy także do ustawiania głośności sygnału z mikrofonu strefowego PA-2400RC. (za wyjątkiem modelu PA-6010Z: rozdz. 8.7.1)

3 Regulatory barwy dźwięku bass oraz treble dla kanałów wejściowych CH1–CH5

4 Regulatory barwy dźwięku bass oraz treble dla modułu zamontowanego w komorze na moduł

5 Przycisk CHIME do wywoływania gongu

6 Regulator głośności gongu

7 Regulator TEL PAGING do ustawiania głośności sygnału z wejścia PAGING IN (24)

8 Regulator głośności syreny

9 Przyciski do włączania i wyłączana syreny \~ modulowana — rosnący a następnie ciągły dźwięk

10 Wskaźnik diodowy PROTECT; zapala się w przypadku awarii wzmacniacza (np. na skutek przeciążenia lub przegrzania)

11 Regulator MASTER do ustawiania głośności całkowitej

12 Wskaźnik diodowe STAND BY: tryb standby ON: tryb pracy

13 Włącznik zasilania POWER

14 Tylko w modelu PA-6020Z: Przyciski do wyboru stref Z1–Z20: strefy 1–20

ALL CALL: wszystkie strefy z danego rzędu przycisków Aby powrócić do wcześniej- szego ustawienia, wcisnąć przycisk na 2 sekundy.

15 Wskaźnik poziomu wyjściowego CLIP: Wskaźnik przesterowania

16 Tylko w modelu PA-6010Z: Regulatory głośności dla każdej ze stref 1–10

OFF: Wyłączenie

17 Kabel zasilający do łączenia z gniazdkiem sieciowym (230 V/50 Hz)

18 Terminale śrubowe (odłączane) do podłączania głośników 100 V dla stref 1–10 lub 1–20

Uwaga: Dopuszczalne obciążenie mocą RMS dla każdej strefy wynosi 100 W (PA-6020Z) lub 60 W (PA-6010Z). Całkowite sumaryczne obciążenie wszystkich stref mocą RMS nie może przekroczyć 600 W.

19 Terminale śrubowe POWER REMOTE do podłaczania zewnętrznego przełącznika

NO do zdalnego włączania i wyłączania wzmacniacza

20 Terminale śrubowe DC POWER do podłączania zasilacza awaryjnego (= 24V)

21 Terminale śrubowe (odłączane) LOW IMP do podłączania głośników niskoimpedancyjnych. Wypadkowa impedancja systemu głośnikowego nie może być niższa niż 4 Ω. W przypadku podłączenia głośników na to wyjście, strefowe regulatory głośności nie będą aktywne

Uwaga: Nie wolno podłącać do wzmacniacza równocześnie głośników niskoimpedancyjnych oraz 100 V do wyjść (18, 22); wzmacniacz może ulec przeciążeniu.

22 Terminale śrubowe (odłączane) HIGH IMP do podłączania głośników 100V z pominięciem regulatorów strefowych, np. w przypadku wykorzystywania wzmacniacza w systemie 1-strefowym

Uwaga: Całkowite sumaryczne obciążenie tego wyjścia oraz wyjść strefowych (18) mocą RMS nie może przekroczyć 600 W.

23 Bezpiecznik dla zasilania awaryjnego 24 V Spalony bezpiecznik wymieniać na nowy o identycznych parametrach!

24 Terminale śrubowe (odłączane) PAGING IN do podłączania źródła sygnału z wyjściem liniowym, emitującego komunikaty o wyższym priorytecie (tabela na rys. 5 w rozdz. 3)

25 Terminale śrubowe (odłączane) E/M MESSAGE CONTROL do podłączania zewnętrznego przełącznika NO do zdalnego wyzwalania emisji komunikatów (np. alarmowych) z modułu PA-1120DMT zmontowanego w komorze na moduły.

26 Gniazda 6,3 mm PRE OUT oraz AMP IN do podłączania zewnętrznego urządzenia do obróbki dźwięku

Podłączenie gniazda AMP IN powoduje przerwanie toru sygnałowego we wzmacniaczu.

27 Złącza REC (gniazda RCA) do podłączania rejestratora

Gniazda L (lewe) i R (prawe) przystosowane są do podłączania rejestratorów stereofonicznych. Ze względu na to, że wzmacniacz jest urządzeniem monofonicznym, sygnał na obu gniazdach jest identyczny.

28 Wejścia LINE IN (gniazda RCA) dla kanałów CH4 oraz CH5. Gniazda L (lewe) i R (prawe) przystosowane są do podłączania urządzeń stereofonicznych. Ze względu na to, że wzmacniacz jest urządzeniem monofonicznym, sygnały z obu gniazd są miksowane do postaci mono.

29 Symetryczne wejścia mikrofonowe/liniowe (gniazda combo XLR/ 6,3 mm) dla każdego z kanałów CH1–CH3

30 Regulatory GAIN do ustawiania wzmocnienia wejściowego (od poziomu mikrofonowego do liniowego) zależnie od rodzaju podłączanego źródła; dla każdego z kanałów CH 1–CH 3

31 Przełączniki PHANTOM POWER, dla każdego z kanałów CH 1–CH 3; wciśnięcie przycisku powoduje włączenie zasilania 15 V DC na gnieździe XLR (29); zasilanie to wymagane jest np. dla mikrofonów elektretowych lub pojemnościowych

Uwaga: Aby uniknąć trzasku w głośnikach, zmiany ustawienia przełącznika dokonywać przy wyłączonym wzmacniaczu, wyciszonych wyjściachił lub skręconym na "0" regulatorze MASTER (11). Dodatkowo, nie włączać zasilania phantom, w przypadku podłączania mikrofonów z wyjściem niesymetrycznym; taki mikrofon może ulec uszkodzeniu.

32 Pokrywa, w przypadku montażu modułu, zostanie zastąpiona płytką połączeniową modułu

33 Tylko w modelu PA-6010Z: Regulator głośności dla dodatkowego wzmacniacza 60 W; wzmacniacz ten obsługuje wyłącznie komunikaty nadawane poprzez mikrofon strefowy PA-2400RC na którym wybrano mniej niż trzy strefy.

34 Gniazdo do podłączania mikrofonu strefowego PA-2400RC

35 Gniazdo do podłączania mikrofonu pulpitowego PA-4300PTT

Uwaga: Sygnał z mikrofonu pulpitowego podawany jest na kanał CH 1. Upewnić się, że zasilania phantom dla wejścia CH 1 jest włączone, a gniazdo wejściowe tego kanału nie jest wykorzystywane.

36 Przełączniki DIP MIC PRIORITY do ustawiania priorytetów dla kanałów CH 1–CH 3

1.2 Mikrofon pulpitowy PA-4300PTT

(dostępny jako osobne urządzenie)

37 Przełącznik DIP CHIME;

Po ustawieniu na pozycję ON, wciśnięcie przycisku TALK (43) będzie wyzwalało emisję gongu poprzedzającego komunikat

38 Przełącznik DIP PRIORITY;

OFF: Komunikat zostanie nadany w strefach wybranych na wzmacniaczu.

ON: Komunikat zostanie nadany we wszystkich strefach, strefy będą włączone tak długo, jak wciśnięty będzie przycisk TALK (43).

39 Przełącznik MASTER/SLAVE do ustawiania priorytetu, w przypadku wykorzystywania większej liczby mikrofonów PA-4300PTT

SLAVE: Inne mikrofony ustawione na MASTER mają wyższy priorytet.

MASTER: Mikrofon ma wyższy priorytet niż inne mikrofony ustawione na SLAVE.

40 Gniazdo RJ-45 OUTPUT do łączenia z gniazdem PA-4300PTT (35) wzmacniacza lub gniazdem LINK (41) innego mikrofonu PA-4300PTT

41 Gniazdo RJ-45 LINK do podłączania kolejnego mikrofonu PA-4300PTT

W ten sposób do wzmacniacza można podłączyć maksymalnie 3 mikrofony.

42 Wkładka mikrofonowa z wiatrochronem

43 Przycisk TALK; podczas nadawania komunikatu przytrzymać wciśnięty przycisk, i jeśli

trzeba, odczekać chwilę aż wybrzmi sygnał gongu; po wciśnięciu przycisku zapala się zielona dioda TALK nad przyciskiem Jeżeli świeci się czerwona dioda BUSY, w danym momencie nadawany jest komunikat z innego mikrofonu PA-4300PTT.

1.3 Mikrofon strefowy PA-2400RC (dostępny jako osobne urządzenie)

44 Gniazdo 24V= do podłączania dodatkowego zasilacza z wtykiem niskonapięciowym 5,5/2,1mm(wymiarzewn./wewn.); zwrócić uwagę na pokazaną polaryzację: środkowy styk = ⊕

Dodatkowy zasilacz wymagany jest w przypadku, gdy zasilane ze wzmacniacza jest niewystarczające [świeci się wówczas dioda AMP POWER (55), np. gdy podłączono więcej niż 3 mikrofony PA-2400RC lub kabel połączeniowy jest zbyt długi].

45 Gniazdo RJ-45 LINK do podłączania kolejnego mikrofonu PA-2400RC

46 Gniazdo RJ-45 OUTPUT do łączenia z gniazdem PA-2400RC (34) we wzmacniaczu lub z gniazdem LINK (45) innego mikrofonu PA-2400RC

47 Przełączniki DIP do adresowania oraz terminowania linii

Przed podłączeniem mikrofonów PA-2400RC do to the wzmacniacza, ustawić różne adresy za pomocą przełączników 1–5 na poszczególnych mikrofonach PA-2400RC (rozdz. 7.5.1).

Na ostatnim mikrofonie PA-2400RC w linii, ustawić przełącznik 6 (TERMINATION) na pozycję ON aby włączyć rezystor terminujący.

48 Przełączniki DIP

Przełącznik 1 (PRIORITY) – W pozycji ON, mikrofon PA-2400RC ma wyższy priorytet niż pozostałe mikrofony PA-2400RC na których nie aktywowano tej funkcji, i może przerywać nadawane przez nie komunikaty.

Przełącznik 2 (COMPRESSION) – W pozycji ON, dynamika mikrofonu zostaje zmniejszona w celu zmniejszenia zakłóceń w przypadku głośnego nadawania komunikatów.

Przełącznik 3 (CHIME ON/OFF) – W pozycji ON, nadawanie komunikatów po wciśnięciu przycisku TALK (52) poprzedzane jest gongiem:

4-tonowym

jeżeli przełącznik 4 jest w pozycji ON;

2- tonowym

jeżeli przełącznik 5 jest w pozycji ON a przełącznik 4 w górnej pozycji

Przełącznik 6 – Definiuje z jakim wzmacniaczem pracuje mikrofon:

Pozycja ON: PA-6010Z (10 stref)

Górna pozycja: PA-6020Z (20 stref)

49 Regulator CHIME do ustawiania głośności gongu

50 Regulator MIC do ustawiania głośności komunikatów

51 Wkładka mikrofonowa z wiatrochronem

52 Przycisk TALK; podczas nadawania komunikatu przytrzymać wciśnięty przycisk, i jeśli trzeba, odczekać chwilę aż wybrzmi sygnał gongu; po wciśnięciu przycisku zapala się zielona dioda TALK nad przyciskiem

53 Przycisk RECALL do zapisywania i wczytywania grupy najczęściej wybieranych stref Aby zapisać konfigurację wybranych stref, przytrzymać wciśnięty przycisk aż dioda ON (55) zacznie migać.

Aby wczytać zapisaną konfigurację, wcisnąć przycisk na krótko. Ponowne wciśnięcie przycisku spowoduje powrót do poprzedniego ustawienia.

54 Przyciski wyboru stref

Z1–Z10: strefy 1–10 (PA-6010Z)

Z1-Z20: strefy 1-20 (PA-6020Z)

ALL CALL: wszystkie strefy (z danego rzędu przycisków) Ponowne wciśnięcie przycisku spowoduje powrót do poprzedniego ustawienia.

55 Diodowe wskaźniki statusu

ON – zasilania;

miga przy zapisywaniu konfiguracji stref przyciskiem RECALL (53)

BUSY – świeci się podczas nadawania komunikatu; miga podczas nadawania komunikatu przez mikrofon o wyższym priorytecie

MIC /FAULT – sygnalizuje błąd mikrofonu AMP POWER – świeci sygnalizując zasilanie ze wzmacniacza; jeżeli miga – napięcie zasilania jest niewystarczające

SIGNAL – zapala się podczas nadawania komunikatu lub gongu

56 Przyciski do wywoływania komunikatów z modułu PA-1120DMT

Przyciski mają te same funkcje jak przyciski na module.

2 Środki bezpieczeństwa

Urządzenia (wzmacniacze PA-6010Z oraz PA-6020Z a także mikrofony PA-2400RC oraz PA-4300PTT) spełniają wszystkie wymagania norm UE, dlatego zostały oznaczone symbolem C€

UWAGA

Wzmacniacze zasilane są wysokim napięciem. Wszelkie naprawy należy zlecić osobie przeszkolonej. Nie wolno wkładać niczego do otworów wentylacyjnych. Samodzielne naprawy lub modyfikacje mogą spowodować porażenie prądem elektrycznym. Podczas pracy, na terminalach głośnikowych (18, 21, 22) występuje wysokie napięcie do 100 V. Przed przystąpieniem do podłączania lub zmiany połączeń, należy bezwzględnie odłączyć wzmacniacz od zasilania oraz zasilania awaryjnego.

• Urządzenia przeznaczone są wyłącznie do użytku wewnątrz pomieszczeń. Należy chronić je przez wodą, dużą wilgotnością oraz wysoką temperaturą (dopuszczalny zakres 0–40°C).
• Na urządzeniu nie należy stawiać żadnych pojemników z cieczą np. szklanek.
• Ciepło wytwarzane podczas pracy urządzenia musi być odprowadzane przez otwory wentylacyjne. W związku z tym nie wolno ich nigdy zasłaniać.

• Nie wolno używać urządzenia lub natychmiast odłączyć wtyczkę zasilającą z gniazdka sieciowego

• jeżeli stwierdzono istnienie widocznego uszkodzenia urządzenia lub kabla zasi-lającego,

• jeżeli uszkodzenie urządzenia mogło nastąpić w wyniku upadku lub innego podobnego zdarzenia,

• jeżeli urządzenie działa nieprawidłowo. W każdym przypadku, naprawę należy zlecić specjaliście.

• Wymianę uszkodzonego kabla zasilającego należy zlecić specjaliście.

• Nie wolno odłącać urządzenia z gniazdka sieciowego ciągnąc za kabel zasilania, należy zawsze chwytać za wtyczkę.
• Do czyszczenia należy używać suchej, miękkiej tkaniny. Nie stosować wody ani środków chemicznych.
• Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody: uszkodzenie sprzętu lub obrażenia użytkownika, jeśli urządzenie było używane niezgodnie z ich przeznaczeniem, nieprawidłowo zamontowane, podłączone lub obsługiwane bądź poddane nieautoryzowanej naprawie.

Po całkowitym zakończeniu eksploatacji, urządzenie należy oddać do punktu recyklingu, aby nie zaśmiecać środowiska.

3 Zastosowanie i akcesoria

Wzmacniacze PA-6010Z oraz PA-6020Z o mocy wyjściowej RMS 600 W zostały zaprojektowane do użytku w systemach PA.

Inne cechy:

• PA-6020Z: 100 V wyjścia dla 20 stref, z możliwością indywidualnego wyboru
• PA-6010Z: 100 V wyjścia dla 10 stref, z możliwością indywidualnej regulacji głośności
• 1 dodatkowe wyjście (100 V) z pominięciem regulatorów strefowych

– 1 alternatywne wyjście do podłączania głośników niskoimpedancyjnych
- 3 kanały wejściowe o regulowanej czułości od poziomu mikrofonowego do liniowego, z gniazdami combo XLR / 6,3 mm oraz zasilaniem phantom (15 V)
- 2 kanały wejściowe z wejściem liniowym na gniazdach RCA
- 1 kanał wejściowy dla komunikatów (poziom liniowy) na terminalach śrubowych (PAGING)
– Możliwość podłączenia 3 mikrofonów pulpitowych PA-4300PTT z przyciskiem talk (wyposażenie dodatkowe)
– Możliwość podłączenia 32 mikrofonów strefowych PA-2400RC (wyposażenie dodatkowe)
- PA-6010Z: dodatkowy 60 W wzmacniacz do nadawania komunikatów poprzez mikrofon strefowy PA-2400RC do max 2 stref
- 1 sygnał gongu, wyzwalany także ze- wnętrznym stykiem, np. do poprzedzania komunikatów (do wyboru gong 2-tonowy lub 4-tonowy)
- 2 sygnały syreny alarmowej
– 1 wejście do zasilania awaryjnego 24 V w przypadku utraty zasilania sieciowego

W celu rozszerzenia możliwości wzmacniacza, możliwe jest zamontowanie w miejscu pokrywy (1) jednego z następujących modułów marki MONACOR:

PA-1120DMT Moduł 6 komunikatów głosowych z timerem

PA-1140RCD Radio/odtwarzacz CD

PA-1200C Timer

PA-1200RDSU Tuner FM/AM z odtwarza- czem USB audio

Priorytety sygnałów z poszczególnych wejść gwarantują dobrą zrozumiałość nadawanych komunikatów: sygnały z wejść o niższym priorytecie zostają automatycznie wyciszone podczas nadawania komunikatów o wyższym priorytecie. Struktura priorytetów jest następująca:

Poziom priory-tetu	Wejście
1 (wysoki)	Komunikaty alarmowe z modułu (zworka MS2 = PRI oraz styk "E/M Message Control" zwarte) gong
2	PA-4300PTT (PRIORITY = ON) moduł odtwarzacza (zworka MS2 = PRI)
3	Wejścia CH 1-CH 3 (MIC PRIORITY = ON) PA-4300PTT (PRIORITY = OFF, MIC PRI.1 = ON) PA-2400RC (MIC PRIORITY 2 = ON!) PAGING IN
4	Wejścia CH 1-CH 3 (MIC PRIORITY = OFF) PA-4300PTT (PRIORITY = OFF, MIC PRI.1 = OFF) syrena
5 (niski)	moduł odtwarzacza (zworka MS2 = SLAVE) wejścia CH 4 i CH 5

⑤ Priorytety wejść

4 Wybór rodzaju gongu

Wyzwalanie gongu może odbywać się za pomocą przycisku CHIME (5) lub z poziomu mikrofonu pulpitowego PA-4300PTT. Dostępne są dwa rodzaje gongu. Aby wybrać żądany rodzaj:

1) Odłączyć wzmacniacz od zasilania oraz zasilania awaryjnego.
2) Odkręcić pokrywę komory na moduły (1) lub wymontować moduł z komory.
3) Ustawić zworkę MS1 (na płytce z gniazda-mi wejściowymi, widocznej w komorze na moduł, rys. 6).

Pozycja 2T: gong 2-tonowy

Pozycja 4T: gong 4-tonowy

Uwaga: Niezależnie od tego ustawienia, z poziomu mikrofonu strefowego PA-2400RC możliwe jest wyzwolenie obu rodzajów gongu.

4) Założyć pokrywę komory lub ponownie zamontować moduł.

Module Audio G + MS2 MS1 MS2: PACK PRIORITY SLAVE PRI MS1: CHIME 4T 2T

⑥ Wybór rodzaju gongu

5 Ustawienia priorytetu dla modułu

Przed instalacją modułu w komorze (1), należy ustawić priorytet sygnału z tego modułu. Po zamontowaniu modułu dostęp do tych przełączników jest niemożliwy.

1) Odłączyć wzmacniacz od zasilania oraz zasilania awaryjnego.
2) Usunąć pokrywę (1) komory na moduł.
3) Ustawić zworkę MS2 na płytce (widocznej w komorze na moduł) zgodnie z wymaga- niem (rys. 6).

Pozycja "SLAVE": sygnał z modułu ma najniższy priorytet.

Pozycja "PRI": sygnał z modułu ma wyższy priorytet (patrz tabela na rys. 5, w rozdz. 3). Ustawienie to jest zalecane zwłaszcza dla modułu komunikatów głosowych PA-1120DMT.

Uwaga: W przypadku montażu modułu komunikatów głosowych PA-1120DMT, za pomocą zworki MS2 zdefiniować możliwość zdalnego wywoływania komunikatów (tak = pozycja "PRI") z poziomu mikrofonu strefowego PA-2400RC lub za pomocą przełącznika podłączonego do terminali E / M MESSAGE CONTROL (25)

4) Sposób montażu i podłączania modułu opisano w jego instrukcji obsługi.

Kabel połączeniowy (zasilający oraz audio) widoczny jest na rys. 6. Dodatkowe połączenia dla modułu PA-1120DMT pokazano na rys. 7.

5.1 PA-2400RC:

Blokowanie komórki pamięci M6

Jeżeli w systemie wykorzystywane są równocześnie moduł komunikatów PA-1120DMT oraz mikrofon strefowy PA-2400RC, odtwarzanie komunikatu z komórki pamięci M6 może zostać zablokowane dla mikrofonu strefowego.

Komórka pamięci M6 zarezerwowana jest dla komunikatów alarmowych. Blokada zapobiega przypadkowej emisji takiego komunikatu z poziomu mikrofonu strefowego.

1) Odłączyć wzmacniacz od zasilania oraz zasilania awaryjnego.
2) Odkręcić śruby trzymające pokrywę obudowy i zdjąć ją.
3) Zmienić ustawienie zworki MS601 "M6" w górnej części płytki (z tyłu, obok gniazd RJ-45) zgodnie z wymaganiem (rys. 7).
Pozycja ON: odtwarzanie możliwe Pozycja OFF: odtwarzanie zablokowane
4) Ponownie zamontować pokrywę obudowy.

Wyzwalanie emisji komunikatu z komórki M6 będzie nadal możliwe bezpośrednio na module PA-1120DMT.

⑦ Blokowanie komunikatu z komórki pamięci M6

6 Opcje montażu

Wzmacniacz jest przeznaczony do montażu w racku (482 mm / 19"), ale może pracować również jako urządzenie wolnostojące. W każdym przypadku należy zapewnić wystarczającą, dla swobodnej cyrkulacji powietrza, ilość miejsca wokół wentylatora chłodzącego.

6.1 Montaż w racku

Urządzenie ma wysokość 3 U (1 U = 44,5 mm). Ze względu na wagę wzmacniacza, powinien on być montowany na dole stojaka rack. Z tego samego względu urządzeniu należy zapewnić, oprócz mocowania za przedni panel, dodatkowe podparcie.

Ciepło generowane podczas pracy urządzenia musi zostać odprowadzone. W przeciwnym razie grozi to uszkodzeniem wzmacniacza oraz pozostałych urządzeń w stojaku. Optymalnym rozwiązaniem jest zapewnienie wolnej przestrzeni 1 U nad i pod wzmacniaczem. W razie konieczności zamontować w stojaku wentylatory.

7 Podłączanie wzmacniacza

Przed przystąpieniem do podłączania lub zmiany połączeń, należy bezwzględnie odłączyć wzmacniacz od zasilania oraz wyłączyć podłączane urządzenia.

7.1 Głośniki

Podczas pracy, na terminalach głośnikowych (18, 21, 22) występuje wysokie napięcie do 100V.

Podłączanie zaleca się zlecić specjaliście. Przed przystąpieniem do podłączania lub zmiany połączeń, należy bezwzględnie odłączyć wzmacniacz od zasilania oraz zasilania awaryjnego.

Podłączyć 100 V głośniki z poszczególnych stref do odpowiednich terminali SPEAKER OUTPUTS Z1– Z10 (PA-6010Z) lub SPEAKER OUTPUTS Z1– Z 20 (PA-6020Z) (18). Na czas podłączania, można odczepić terminale od wzmacniacza.

Dopuszczalne obciążenie mocą RMS dla każdej strefy wynosi 60 W (PA-6010Z) lub 100 W (PA-6020Z).

Na terminalach wyjściowych HIGH IMP (22) sygnał dostępny jest zawsze, niezależnie od ustawień przycisków Z1–Z 20 (14) oraz regulatorów strefowych (16).

Całkowite obciążenie wzmacniacza mocą RMS wszystkich podłączonych głośników 100 V nie może przekroczyć 600 W; w przeciwnym wypadku wzmacniacz ulegnie uszkodzeniu (rys. 8).

SPEAKER OUTPUTS

- + - + Z1 ... + 100 V + 100 V ... + - ≤ 60W (PA-6010Z) ≤ 100W (PA-5020Z) ... + - Z10/Z20 + 100 V + 100 V ... + - ≤ 60W (PA-6010Z) ≤ 100W (PA-5020Z) ... + - HIGH IMP + 100 V + 100 V ... + - ≤ 600 W

⑧ Podłączanie głośników 100 V

Podczas podłączania głośników, zwracać uwagę na jednakową polaryzację.

7.1.1 Wyjście LOW IMP

Do terminali LOW IMP (21) można podłączyć głośnik lub grupę głośników o wypadkowej impedancji 4 Ω, np. w celach testowych. Wyjście to nie może być wyłączane za pomocą przycisków wyboru stref i nie wolno go wykorzystywać równocześnie z wyjściami 100 V (18, 22); w przeciwnym razie wzmacniacz może ulec przeciążeniu.

7.2 Źródła audio mono, mikrofony

Mikrofony lub monofoniczne źródła sygnału z wyjściem liniowym należy podłączać za pomocą wtyków XLR lub 6,3 mm do gniazd combo (29) na kanałach CH1–CH3.

Gniazda przystosowane są do sygnałów symetrycznych. Sygnały niesymetryczne należy podłącać za pomocą 2-polowych wtyków 6.3 mm lub wtyków XLR ze zmostkowanymi pinami 1 i 3.

W przypadku podłączania mikrofonu, ustawić regulator GAIN (30) dla danego wejścia w stronę pozycji "MIC", natomiast w przypadku źródła sygnału z wyjściem liniowym – w stronę pozycji "LINE". Do zmiany ustawienia pokrętła wykorzystać cienki śrubokręt. Ustawienie to można zmieniać również podczas pracy. (Jeżeli dźwięk jest zbyt cichy, przekręcić regulator w prawo, jeżeli zbyt głośne – w lewo.)

Uwaga:

1. W przypadku używania mikrofonu pulpitowego PA-4300PTT, zajmuje on kanał CH1; nie można wówczas podłącać innego mikrofonu do gniazda combo XLR/6,3mm na kanale CH1.
2. W przypadku używania mikrofonów strefowych PA-2400RC, zajmują one kanał CH2. Sygnał z tych mikrofonów zostanie zmiksowany z sygnałem podanym do gniazda combo XLR/6,3 mm na kanale CH2. Regulatory głośności (2) oraz barwy (3) kanału CH2 będą działać na oba te sygnały.

Źródła sygnału z niesymetrycznym wyjściem liniowym mono, o niskim priorytecie (np. tło muzyczne) należy podłączyć do jednego z gniazd RCA (28) na kanałach CH 4 lub CH 5 ( rozdz. 7.3).

7.2.1 Zasilanie phantom

Jeżeli podłączone źródło (np. mikrofon elektretowy) wymaga zasilania phantom, wcisnąć przycisk PHANTOM POWER (31). Napięcie zasilania phantom (=15 V) podawane jest tylko na złącze XLR.

Uwaga:

1. Aby uniknąć trzasku w głośnikach, zmiany ustawienia przełącznika dokonywać przy wyłączonym wzmacniaczu, wyciszonych wyjściach lub skręconym na "0" regulatorze MASTER (11).
2. Nie włączać zasilania phantom w przypadku podłączania mikrofonów z wyjściem niesymetrycznym; taki mikrofon może ulec uszkodzeniu.

7.2.2 Ustawianie priorytetów

Wysoki priorytet można ustawić dla sygnałów z kanałów wejściowych CH 1–CH 3: Pojawienie się sygnału wejściowego o wyższym priorytecie powoduje wyciszenie sygnałów z wejść o niższych priorytetach.

Za pomocą przełączników MIC PRIORITY (36) wybrać te wejścia, z których sygnał ma mieć wyższy priorytet (dolna pozycja ON).

Drabinkę priorytetów dla poszczególnych wejść pokazano w tabeli na rys. 5, w rozdz. 3.

7.2.3 Wejście Paging

Wejście PAGING (24) służy do podłączania sygnałów liniowych wymagających wysokiego priorytetu (np. z mikrofonu z przedwzmacniaczem lub sygnału liniowego z centrali telefonicznej). Terminale śrubowe (odłączane) przystosowane są do sygnałów symetrycznych.

7.3 Urządzenia audio z wyjściem liniowym stereo

Urządzenia z wyjściem stereo (np. odtwarzacz CD) podłączać do gniazd RCA LINE IN (28) na kanałach CH 4 lub CH 5. Sygnały z obu kanałów stereo zostaną zmiksowane we wzmacniaczu do postaci mono.

Sygnały z wejść CH 4 i CH 5 mają najniższy priorytet i są automatycznie wyciszane przez sygnały o wyższym priorytecie (✉ tabela na rys. 5, w rozdz. 3).

7.4 Mikrofon pulpitowy PA-4300PTT

Mikrofon ten (dostępny jako osobne urządzenie, rys. 3) służy do nadawania komunikatów o najwyższym priorytecie. Strefy wyjściowe, do których nadawany ma być komunikat, wybierane są na wzmacniaczu, ale istnieje również możliwość nadawania komunikatów do wszystkich stref, niezależnie od ustawień dokonanych na wzmacniaczu.

1) Połączyć gniazdo OUTPUT (40) mikrofonu PA-4300PTT z gniazdem RJ-45 PA-4300PTT (35) wzmacniacza, za pomocą dołączonego kabla.
2) Kolejne mikrofony PA-4300PTT łączy się kaskadowo poprzez gniazda LINK (41) oraz OUTPUT (40). Dzięki temu wzmacniacz może współpracować z max 3 mikrofonami podłączonymi do siebie. Całkowita długość kabla połączeniowego nie może przekroczyć 1000 m.
3) Sygnał z mikrofonu pulpitowego zajmuje kanał CH 1; nie można wówczas podłączać innych urządzeń do gniazda combo XLR / 6,3 mm na kanale CH 1.
4) Za pomocą cienkiego śrubokręta ustawić regulator wzmocnienia wejściowego GAIN (30) maksymalnie w prawo (-50).
5) Mikrofon PA-4300PTT wymaga zasilania phantom; w tym celu należy wcisnąć przycisk PHANTOM POWER (31) na kanałe CH1.
Uwaga: Aby uniknąć trzasku w głośnikach, zmiany ustawienia przełącznika dokonywać przy wyłączonym wzmacniaczu, wyciszonych wyjściach lub skręconym na "0" regulatorze MASTER (11).
6) Za pomocą przełącznika MIC PRIORITY (36) nr 1 wybrać wyższy (dolna pozycja ON) lub standardowy priorytet (górna pozycja) dla tego mikrofonu. Ustawienie to dotyczy tylko tych mikrofonów PA-4300PTT, na których wyłączono funkcję PRIORITY (rozdz. 8.6.1).

7.5 Mikrofon strefowy PA-2400RC

Mikrofon strefowy (dostępny jako osobne urządzenie, rys. 4) służy do nadawania komunikatów o wysokim priorytecie (tabela na rys. 5, w rozdz. 3). Strefy wyjściowe, do których nadawany ma być komunikat, wybierane są bezpośrednio na mikrofonie PA-2400RC. Dodatkowo, z poziomu mikrofonu można wywoływać komunikaty zapisane w module komunikatów głosowych PA-1120DMT.

Sygnał z tych mikrofonów zajmuje kanał CH 2 i jest miksowany z sygnałem podanym do gniazda combo XLR / 6,3 mm na kanale CH 2. Regulatory głośności (2) oraz barwy (3) kanału 2 działają na oba te sygnały.

1) Za pomocą przełącznika DIP nr 6 (48), znajdującego się na tylnej stronie mikrofonu, wybrać model wzmacniacza, do którego podłączany jest mikrofon:
Pozycja ON: PA-6010Z (10 stref) Górna pozycja: PA-6020Z (20 stref)

2) Połączyć gniazdo OUTPUT (46) mikrofonu PA-2400RC z gniazdem RJ-45 PA-2400RC (34) wzmacniacza, za pomocą dołączonego kabla. Kolejne mikrofony strefowe łączy się kaskadowo poprzez gniazda LINK (45) oraz OUTPUT (46). Dzięki temu wzmacniacz może współpracować z max 32 mikrofonami podłączonymi do siebie. Całkowita długość kabla połączeniowego nie może przekroczyć 1000 m.

3) Aby uniknąć zakłóceń, zwłaszcza w przypadku długich linii, zaterminować wyjście ostatniego mikrofonu: ustawić przełącznik DIP nr 6 TERMINATION (47) w dolną pozycję (ON). Na pozostałych mikrofonach, przełącznik musi znajdować się w górnej pozycji.

4) Zasilanie mikrofonów strefowych odbywa się ze wzmacniacza. Wzmacniacz jest w stanie zasilić 3 mikrofony strefowe.

Dioda AMP POWER (55) na mikrofonie strefowym sygnalizuje zasilania ze wzmacniacza, jeżeli zaczyna migać – napięcie zasilające jest niewystarczające. W tym przypadku konieczne jest zastosowanie dodatkowego zasilacza z wtykiem nisko-napięciowym 5,5/2,1 mm (wymiarzewn./wewn.). Należy podłączyć go do gniazda 24V— (44). Zwrócić uwagę na pokazaną polaryzację: środkowy styk = ⊕.

Napięcie zasilające przesyłane jest poprzez gniazda OUTPUT (46) oraz LINK (45), więc kolejne mikrofony będą zasilane z tego samego zasilacza. Należy zapewnić o odpowiednich zdolnościach prądowych (pobór prądu przez jeden mikrofon PA-2400RC wynosi 130 mA).

5) Na wzmacniaczu, ustawić przełącznik DIP MIC PRIORITY (36) nr 2 w dolną pozycję ON aby ustawić wyższy priorytet.

7.5.1 Ustawianie adresów mikrofonów

Aby wzmacniacz mógł współpracować z kilkoma mikrofonami PA-2400RC, każdemu z nich należy przypisać inny adres. Służą do tego przełączniki DIP 1–5 "ID"(47) na tylnej stronie mikrofonu strefowego. Wartość adresu oblicza się w sposób binarny.

Uwaga: Ustawianie adresów musi odbywać się przy wyłączonym wzmacniaczu, gdyż w czasie pracy zmiana adresów nie zostanie wykryta.

7.6 Rejestrator, system odsłuchowy

Rejestrator lub inne urządzenie audio z wejściem liniowym (np. system odsłuchowy) należy podłącać do gniazd REC (27). Na wyjściu tym dostępny jest zmiksowany sygnał ze wszystkich wejść, niezależny od ustawień regulatora MASTER (11). Gniazda przystosowane są do sygnału stereo i oznaczone L (lewy) i R (prawy). Ze względu na to, że wzmacniacz jest urządzeniem mono, sygnał na obu gniazdach jest identyczny.

PA-6010Z: Patrz rozdz. 8.7.1!

7.7 Zewnętrzna obróbka sygnału

Gniazda PRE OUT oraz AMP IN (26) służą do podłączania zewnętrznego urządzenia do obróbki sygnału (np. korektora, urządzenia efektowego, eliminatora sprzężeń):

1) Połączyć wejście urządzenia przetwarzającego do wyjścia wzmacniacza PRE OUT.
2) Połączyć wyjście urządzenia przetwarzającego do wejścia wzmacniacza AMP IN.

Podłączenie gniazda AMP IN powoduje prze- rwanie toru sygnałowego we wzmacniaczu między sekcją wejściową a końcówką mocy, przed regulatorem MASTER (11).

PA-6010Z: Patrz rozdz. 8.7.1!

7.8 Wejścia przełączające

Istnieje możliwość zdalnego sterowania niektórychi funkcjami wzmacniacza, za pomocą zewnętrznych przełączników, podłączonych do odpowiednich terminali.

7.8.1 Zdalnie włączanie i wyłączanie

Wzmacniacz może być zdalnie włączany i wyłączany za pomocą przełącznika NO podłączonego do terminali POWER REMOTE (19).

Uwaga: Przy zwartych stykach POWER REMOTE, nie ma możliwości wyłączenia wzmacniacza przyciskiem POWER (13).

7.8.2 Wejście alarmowe

Za pomocą przełącznika NO podłączonego do terminali E/M MESSAGE CONTROL (25), możliwe jest włączenie wzmacniacza w sytuacji alarmowej (jeżeli w danym momencie jest wyłączony) i wybranie wszystkich stref w celu nadania komunikatu: w przypadku modelu PA-6010Z, głośność w strefach nie zależy od ustawień regulatorów strefowych. W przypadku współpracy z modułem komunikatów głosowych (np. PA-1120DMT), możliwe jest automatyczne odtworzenie komunikatu z komórki pamięci M6.

Wejście to pozwala na podłączenie systemu nagłośnienia z systemem alarmowym.

7.9 Zasilanie i zasilanie awaryjne

Aby zapewnić ciągłą pracę wzmacniacza, nawet w przypadku zaniku zasilania sieciowego, do terminali DC POWER (20) należy podłączyć 24 V zasilacz awaryjny.

Na końcu, podłączyć kabel zasilający (17) do gniazdka sieciowego (230 V/ 50 Hz).

8 Obstuga

Przed pierwszym uruchomieniem wzmacniacza skręcić regulator MASTER (11) na "0".

8.1 Włączanie i wyłączanie

Gdy wzmacniacz jest wyłączony, ale podłączony do napięcia sieciowego lub do awaryjnego źródła zasilania, świeci się dioda STAND BY (12).

Aby włączyć wzmacniacz, wcisnąć przycisk POWER (13). Zapali się dioda ON (zamiast diody STAND BY). Aby wyłączyć wzmacniacz, wcisnąć przycisk POWER ponownie.

Urządzenie może być także włączane i wyłączane zdalnie, za pomocą przełącznika podłączonego do terminali POWER REMOTE (19).

Uwaga: Po zwarciu styków POWER REMOTE, nie ma możliwości wyłączenia wzmacniacza przełącznikiem POWER.

Jeżeli wzmacniacz zostanie podłączony do zasilacza awaryjnego, będzie zawsze włączony, przycisk POWER będzie służył tylko do przełączania między zasilaniem sieciowym (wciśnięty) a awaryjnym (wyciśnięty).

8.2 Wybór stref wyjściowych

Możliwe jest niezależne włączanie w wyłączanie każdej strefy oraz jednoczesny wybór kilku z nich (np. w celu nadania komunikatu). Wzmacniacz PA-6010Z posiada dodatkowo regulację głośności dla poszczególnych stref.

8.2.1 PA-6020Z

1) Aby aktywować daną strefę, wcisnąć odpowiedni przycisk Z1– Z 20 (14). Aktywna strefa oznaczana jest zapaleniem się diody powyżej przycisku.
2) Aby wyłączyć daną strefę, przytrzymać wciśnięty odpowiedni przycisk aż dioda zgaśnie.
3) Aby włączyć wszystkie strefy z danego rzędu jednocześnie, wcisnąć odpowiedni przycisk ALL CALL (po prawej stronie).
4) Aby powrócić do wcześniejjszej konfiguracji wybranych stref, wcisnąć ponownie odpowiedni przycisk ALL CALL na około 2 sekundy.

8.2.2 PA-6010Z

Za pomocą regulatorów Z1–Z10 (16) możliwe jest ustawienie różnej głośności w poszczególnych strefach (poziom 1–5) lub wyłączenie danej strefy (pozycja OFF). Ustawienie regulatorów nie ma znaczenia w następujących przypadkach:

– podczas nadawania komunikatów alarmowych wyzwalanych poprzez wejście przełączające E / M MESSAGE CONTROL (25),
– podczas nadawania komunikatów poprzez mikrofon pulpitowy PA-4300PTT z przełącznikiem PRIORITY ustawionym na ON,
– podczas nadawania komunikatów poprzez mikrofon pulpitowy PA-2400RC.

8.3 Ustawienia kanałów wejściowych

1) Aby dokonać poniższych ustawień, włączyć co najmniej jedną strefę i ustawić regulator MASTER (11) na mniej więcej połowę zakresu.
2) Za pomocą odpowiednich regulatorów (2) ustawić głośność sygnałów wejściowych na kanałach CH 1 do CH 5. Regulatory nieużywanych kanałów ustawić na "0".

Dodatkowa regulacja wzmocnienia wejściowego sygnałów możliwa jest za pomocą regulatorów GAIN (30) na tylnym panelu wzmacniacza.

Ustawić barwę dźwięku regulatorami BASS oraz TREBLE (3).

3) Ustawić barwę dźwięku dla sygnału z modułu zamontowanego w komorze, za pomocą regulatorów PACK BASS oraz TREBLE (4).

4) Za pomocą regulatora TEL PAGING LEVEL (7) ustawić głośność sygnału ze źródła podłączonego do terminali PAGING IN (24). Jeżeli wejście to nie jest używane, skręcić regulator na "0".

5) Za pomocą regulatora MASTER (11) usta- wić głośność całkowitą.

Wskaźnik diodowy (15) wskazuje obecność zmiksowanego sygnału, regulowanego pokrętłem MASTER. Jeżeli zapala się dioda CLIP, sygnał jest przesterowany. Należy wówczas skręcić regulator MASTER lub odpowiednie regulatory kanałów wejściowych.

UWAGA

Nigdy nie ustawiać poziomu głośności dźwięku na bardzo dużą wartość. Zbyt duże natężenie dźwięku może uszkodzić słuch!

Ucho ludzkie dostosowuje się do hałasu, który po pewnym czasie nie wydaje się uciążliwy. Nie wolno zwiększać głośności po przyzwyczajeniu się do poprzedniego ustawienia.

8.4 Wyzwalanie gongu

Aby sygnał gongu poprzedzał komunikat nadawany przez jeden z kanałów wejściowych CH 1–CH 5, wcisnąć na krótko przycisk CHIME (5). Głośność gongu może być regulowana pokrętłem CHIME LEVEL (6) (wybór rodzaju gongu rozdz. 4). Jeżeli trzeba, ponownie ustawić głośność całkowitą regulatorem MASTER (11).

8.5 Syrena

Aby włączyć sygnał syreny, wcisnąć jeden z przycisków (9):

\~ modulowny sygnał syreny
— rosnący a następnie ciągły dźwięk
W danym momencie można emitować wyłącznie jeden sygnał syreny. Głośność syreny może być regulowana pokrętłem SIREN LEVEL (8). Jeżeli trzeba, ponownie ustawić głośność całkowitą regulatorem MASTER (11).

8.6 Mikrofon pulpitowy PA-4300PTT

W celu nadania komunikatu z mikrofonu PA-4300PTT należy:

1) Wybrać strefy, w których ma być emitowany komunikat, za pomocą przycisków Z1–Z 20 (14) lub regulatorów Z1–Z10 (16) na wzmacniaczu (rozdz. 8.2).

Uwaga: Jeżeli przełącznik PRIORITY (38) na mikrofonie został ustawiony na pozycję ON, wybór stref na wzmacniaczu nie ma znaczenia.

2) Ustawić regulator (2) dla wejścia CH 1 na mniej więcej połowę zakresu.

3) Przytrzymać wciśnięty przycisk TALK (43) na mikrofonie, odczekać na wybrzmienie gongu jeżeli jest aktywny (rozdz. 8.6.1, ustawienie "CHIME") i nadać komunikat przez wkładkę mikrofonową (42). Zapali się dioda TALK nad przyciskiem. Sygnały z wejść o niższych priorytetach zostaną automatycznie wyciszone (rozdz. 3 oraz 7.4).

Uwaga: Jeżeli przełącznik PRIORITY (38) na mikrofonie został ustawiony na pozycję ON, sygnały z pozostałych wejść wzmacniacza będą wyciszone tak długo, jak długo wciśnięty będzie przycisk TALK.

4) Jeżeli trzeba, zmienić głośność komunikatu regulatorem CH 1 (2) oraz ustawić barwę dźwięku regulatorami BASS i TREBLE (3). Jeżeli trzeba, ponownie ustawić głośność całkowitą regulatorem MASTER (11).

5) Zapalenie się diody BUSY nad przyciskiem oznacza, że w danym momencie nada-wany jest komunikat z innego mikrofonu pulpitowego.

8.6.1 Ustawienia mikrofonu PA-4300PTT

Na tylnej stronie mikrofonu znajdują się prze- łączniki:

CHIME (37) – w pozycji ON, wyzwala sygnał gongu po wciśnięciu przycisku TALK (43) rozdz. 8.4).

PRIORITY (38) – w pozycji ON, wszystkie strefy zostają aktywowane po wciśnięciu przycisku TALK. Przy ustawieniu w górnej pozycji, komunikat słyszalny jest tylko w strefach wybranych na wzmacniaczu.

MASTER / SLAVE (39) – w przypadku wykorzystywania kilku mikrofonów pulpitowych PA-4300PTT, mikrofony ustawione na MASTER mają wyższy priorytet niż mikrofony ustawione na SLAVE.

8.7 Mikrofon strefowy PA-2400RC

W celu nadania komunikatu z mikrofonu PA-2400RC należy:

1) W pierwszej kolejności, za pomocą cienkiego śrubokrętu, ustawić regulator MIC (50) znajdujący się z tyłu mikrofonu, na mniej więcej połowę zakresu. Dodatkowo, ustawić regulator (2) dla wejścia 2 na mniej więcej połowę zakresu.

2) Wybrać strefy, w których ma być emitowany komunikat, za pomocą przycisków

Z1– Z10 / Z 20 (54). Wybrane strefy oznaczane są zapaleniem się diod nad przyciskami.

Aby odznaczyć wybraną wcześniej strefę, wcisnąć przycisk ponownie; odpowiednia dioda zgaśnie. Aby wybrać jednocześnie wszystkie strefy z danego rzędu, wcisnąć odpowiedni przycisk ALL CALL. Aby powrócić po poprzedniego wyboru, wcisnąć przycisk ALL CALL ponownie.

Miganie diody BUSY (55) nad przyciskiem oznacza, że w danym momencie nadawany jest komunikat z innego mikrofonu strefowego lub pulpitowego PA-4300PTT. Nie ma możliwości równoczesnego nadawania komunikatów z kilku mikrofonów strefowych. Nadanie komunikatu z mikrofonu strefowego o wyższym priorytecie powoduje wyciszenie komunikatu nadawanego z mikrofonu o niższym priorytecie (ustawianie priorytetów rozdz. 8.7.3, "PRIORITY").

3) Przytrzymać wciśnięty przycisk TALK (52) na mikrofonie, odczekać na wybrzmienie gongu jeżeli jest aktywny (rozdz. 8.7.3, ustawienie "CHIME") i nadać komunikat przez wkładkę mikrofonową (51). Dioda nad przyciskiem świeci tak długo, jak długo wciśnięty jest przycisk TALK. Wybór stref na wzmacniaczu zostanie dopasowany do ustawień na mikrofonie. Dioda SIGNAL (55) świeci podczas emisji gongu lub nadawania komunikatu. Wejścia sygnałowe o niższym priorytecie zostaną wyciszone (tabela na rys. 5, w rozdz. 3).
4) Jeżeli trzeba, zmienić głośność komunikatu regulatorem dla wejścia CH 2. Do ustawienia głośności sygnału z poszczególnych mikrofonów strefowych służy regulator MIC (50). Jeżeli trzeba, ponownie ustawić głośność całkowitą regulatorem MASTER (11).

Uwaga: W przypadku wzmacniacza PA-6010Z, funkcje regulatora dla wejścia CH 2 oraz regulatora MASTER, a także wyciszanie sygnałów o niższym priorytecie dotyczą sytuacji, gdy komunikat nada-wany jest do więcej niż dwóch stref jednocześnie ( rozdz. 8.7.1).

8.7.1 Dodatkowy wzmacniacz w modelu PA-6010Z

Wzmacniacz PA-6010Z wyposażony jest w dodatkowy wzmacniacz o mocy 60 W, obsługujący wyłączni komunikaty nadawane poprzez mikrofon strefowy PA-2400RC, w przypadku wyboru nie więcej niż dwóch stref jednocześnie. Na wybrane strefy, zamiast zmiksowanego sygnału, wysyłany jest wówczas sygnał z mikrofonu. W pozostałych strefach nadal emitowany jest zmiksowany sygnał np. tło muzyczne.

Uwagi dotyczące nadawania tych komunikatów:

• Do zmiany głośności służy wyłącznie regulator REMOTE (33) oraz regulator MIC (50) dla danym mikrofonie. Ustawienie regulatora(2) dla wejścia CH2 oraz regulatora MASTER nie ma w tym przypadku znaczenia.
  – Nie ma możliwości regulacji barwy dźwięku.
  – Nie ma możliwości przesłania tego sygnału na złącza PRE OUT / AMP IN (26).
  – Nie ma możliwości przesłania tego sygnału na wyjścia HIGH IMP (22), LOW IMP (21) oraz REC (27).
• Komunikaty wyzwalane poprzez wejście przełączające E/M MESSAGE CONTROL (25) mają wyższy priorytet.
• Komunikaty nadawane poprzez mikrofon pulpitowy PA-4300PTT z przełącznikiem PRIORITY ustawionym na ON mają wyższy priorytet.
• Komunikaty zapisane w module PA-1120DMT i wyzwalane z poziomu mikrofonu PA-2400RC, odtwarzane są zawsze przez główny wzmacniacz.

Przy wybraniu trzech lub więcej stref, komunikaty są zawsze nadawane przez wejście CH 2 oraz regulator MASTER głównego wzmacniacza.

8.7.2 Grupowanie stref

Na każdym z mikrofonów PA-2400RC możliwe jest zapisanie ustawionej konfiguracji aktywnych stref jak grupy i późniejsze jej wywoływanie:

1) Za pomocą przycisków Z1–Z10 / Z 20 (54) aktywować strefy, które mają zostać zapisane do grupy.
2) Przytrzymać wciśnięty przycisk RECALL (53); dioda ON (55) zacznie migać. Zwolnić przycisk kiedy dioda przestanie migać. Grupa stref została zapisana.
3) Aby wywołać zapisaną grupę, wcisnąć na krótko przycisk RECALL.
4) Aby powrócić do poprzedniego ustawienia sprzed tworzenia grupy, ponownie wcisnąć na krótko przycisk RECALL.

8.7.3 Dodatkowe ustawienia dla PA-2400RC

Na tylnej stronie mikrofonu znajdują się przełączniki DIP (48) (ON = dolna pozycja):

PRIORITY – w pozycji ON, dany mikrofon PA-2400RC ma wyższy priorytet niż pozostałe mikrofony PA-2400RC i może przerywać nadawane prze nie komunikaty.

COMPRESSION – w pozycji ON, dynamika mikrofonu zostaje zmniejszona, aby zmniejszyć ryzyko przesterowania w przypadku nadawania głośnych komunikatów.

CHIME – w pozycji ON, wyzwala sygnał gongu po wciśnięciu przycisku TALK (52); wybór rodzaju gongu odbywa się za pomocą kolejnych dwóch przełączników.
4 TONE – w pozycji ON, emituje gong 4-to-nowy.
2 TONE – w pozycji ON, emituje gong 2-to-nowy jeżeli przełącznik "4 TONE" jest w górnej pozycji.
Do regulacji głośności gongu służy pokrętło CHIME (49).

9 Obwody zabezpieczające oraz wskaźnik awarii

Wzmacniacze PA-6010Z oraz PA-6020Z wyposażone są w obwody zabezpieczające przed przeciążeniem, przegrzaniem oraz napięciem stałym na wyjściu, które chronią wzmacniacz oraz podłączone do niego głośniki. Jeżeli dioda PROTECT (10) zacznie migać, oznacza to aktywowanie obwodu zabezpieczającego na skutek jakiegoś błędu. W tym przypadku należy wyłączyć wzmacniacz i wyeliminować przyczynę błędu.

W przypadku mikrofonu strefowego PA-2400RC, wystąpienie błędu sygnalizowane jest diodą MIC FAULT (55).

10 Specyfikacja

10.1 Wzmacniacz

Moc wyjściowa RMS: .600W

Pasmo przenoszenia: . . .55–16000 Hz (-3 dB)

Stosunek S/N

dla wejścia

liniowego: .....> 80 dB (ważony A)

dla wejścia

mikrofonowego: .....> 70 dB (ważony A)

THD: .... < 1 % (1 kHz)

Wejścia CH1–CH3

XLR/6,3mm

(czułość wejścia, impedancja, złącze)

"MIC":....2,5mV, 5kΩ, symetryczne

"LINE": 300 mV, 5 kΩ, symmetryczne

Wejścia CH4, CH5

gniazda RCA: .....300 mV, 15 kΩ, niesymetryczne

Wejście PAGING IN

terminale śrubowe

(odłączane): .....245 mV, 5 kΩ, symetryczne

Wejście AMP IN

gniazdo 6,3 mm: .....775 mV, 100 kΩ, niesymetryczne

Wyjście PRE OUT

gniazdo 6,3 mm .....775 mV, 100 Ω, niesymetryczne

Wyjście REC OUT

gniazda RCA: .....775 mV, 3 kΩ, niesymetryczne

Regulatory barwy

BASS: 100 Hz, ±10 dB

pobór mocy:....1700 VA max.

awaryjne: ..... = 24V

pobór prądu: .....50A max.

Zakres temperatur: . . . 0–40°C

Konfiguracja pinów gniazd wejściowych CH1–CH3 XLR

1 Masa
2	sygnal + (+15 V phantom)
3	sygnal - (+15 V phantom)

gniazdo 6,3 mm

S	Masa
T	sygnał +
R	sygnał –

Konfiguracja pinów gniazd PRE OUT oraz AMP IN, gniazdo 6,3 mm

S	Masa
T	sygnał

10.2 Mikrofon strefowy PA-2400RC

Zasilanie:....= 24V (16-35V) z

PA-6010Z/-6020Z

lub zasilacza

Pobór prądu: .....130 mA

Wyjście audio

poziom nominalny: . . .245 mV

impedancja: .....600Ω

typ złącza: .....symetryczne

THD: ....< 0,5%

Stosunek S/N: .....> 60 dB

Pasmo przenoszenia: ..150–15 000 Hz

Max liczba urządzeń: ..32

Całkowita

długość kabla: .....1000 m max.

Uwaga: Zewnętrzny zasilacz wymagany jest w przypadku gdy zasilanie ze wzmacniacza jest niewystarczające [zapala się wówczas dioda AMP POWER (55)], np. w przypadku podłączenia więcej niż 3 mikrofonów PA-2400RC lub zbyt długiego kabla.

10.3 Mikrofon pulpitowy PA-4300PTT

Zasilanie(zPA-6010Z/-6020Z)

Napięcie zasilania: ... = 24V

Zasilanie phantom: . . . = 15V

Wymiary (S × W × D): ..126 × 54 × 156 mm

Waga: 695 g

Złącze:

RJ-45

Max liczba urządzeń: ..3

Całkowita

długość kabla: .....1000 m max.

Z zastrzeżeniem możliwości zmian.
