ATS16R - Ricevitore Monacor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore audio senza fili
Marca	Monacor
Modello	ATS-16R
Categoria	Ricevitore per sistema di trasmissione audio
Tecnologia di trasmissione	PLL, 16 canali, 863-865 MHz
Portata	Circa 110 m (in campo libero)
Alimentazione	2 batterie ricaricabili NiMH 1,2 V (incluse) o 2 pile R6 1,5 V o alimentatore 5 V CC (spina 3,5/1,3 mm)
Autonomia	Variabile a seconda del tipo di pile; batterie ricaricabili tramite stazione ATS-16PS o caricatore ATS-36C
Consumo	150 mA (con alimentatore)
Dimensioni (L x A x P)	66 x 111 x 35 mm
Peso	97 g (senza pile)
Temperatura di funzionamento	0 a 40 °C
Uscite audio	1 presa EAR jack 3,5 mm (auricolare), 1 presa AUX OUT jack 3,5 mm stereo (linea)
Altoparlante interno	Sì, disconnesso se è collegato l'auricolare
Indicatori LED	LED RX (verde/rosso): ricezione e stato batteria; LED PL (rosso): batteria scarica
Regolazioni	Manopola di selezione canale (0-F), interruttore on/off e volume
Accessori inclusi	2 batterie ricaricabili NiMH 1,2 V, auricolare ES-16
Manutenzione e pulizia	Pulire con un panno asciutto e morbido; non utilizzare prodotti chimici o acqua
Sicurezza	Utilizzare solo in interni; proteggere da umidità e calore; rimuovere le pile se non utilizzato per lungo tempo
Ricambi e riparabilità	Ricambi disponibili presso il produttore o un rivenditore autorizzato
Garanzia	Garanzia del produttore; annullata in caso di uso improprio o riparazione non autorizzata

Domande frequenti - ATS16R Monacor

Come selezionare il canale sul ricevitore?

Utilizzare la manopola (3) per scegliere un canale tra i 16 (da 0 a F). Assicurarsi che il trasmettitore sia impostato sullo stesso canale per una corretta ricezione.

Cosa fare se il LED RX diventa rosso?

Il LED RX rosso indica che le batterie o le pile sono quasi scariche. Ricaricare le batterie ricaricabili o sostituire le pile il prima possibile.

Posso usare pile non ricaricabili?

Sì, è possibile utilizzare due pile 1,5 V di tipo R6 (non ricaricabili) al posto delle batterie NiMH incluse.

Come ricaricare le batterie ricaricabili?

Rimuovere le batterie dal vano batteria e inserirle nella stazione di ricarica ATS-16PS o nel caricatore ATS-36C (venduti separatamente).

Qual è la portata massima del ricevitore?

La portata è di circa 110 metri in campo libero, senza ostacoli. Può essere ridotta da muri o interferenze.

Posso collegare cuffie o un amplificatore?

Sì, collegare le cuffie alla presa EAR (6) o un amplificatore alla presa AUX OUT (10) con un cavo jack 3,5 mm.

Come pulire il ricevitore?

Utilizzare un panno asciutto e morbido. Non usare mai prodotti chimici, alcol o acqua per evitare danni all'apparecchio.

È possibile utilizzare più ricevitori con un solo trasmettitore?

Sì, è possibile utilizzare più ricevitori ATS-16R impostati sullo stesso canale del trasmettitore ATS-16T per una diffusione simultanea.

Cosa fare se la ricezione è scarsa o disturbata?

Provare a cambiare canale (5.a), ridurre la distanza, rimuovere ostacoli o evitare fonti di interferenza come tubi fluorescenti.

Come spegnere il ricevitore?

Ruotare la regolazione del volume (4) completamente a sinistra fino alla posizione OFF. Il LED PL lampeggia brevemente e l'apparecchio si spegne.

MANUALE UTENTE ATS16R Monacor

Sistema di trasmissione audio

Queste istruzioni sono rivolte all'utente alla conoscenze tecniche specifiche. Vi preghiamo di leggerle attendamente prima della messa in funzione e di conservarle per un uso futuro. A pagina 3, se aperta completeness, vedrete tutti gli elementi di lavoro e i collegamenti descritti.

1 Elementi di lavoro e collegamenti

(Fig. 1: Trasmettitore, fig. 2: Ricevitore)

1 Spia bicolore di funzionamento:\ verde durante il funzionamento sul trasmettitore: per indicare che viene trasmesso un segnale radio sul ricevitore: quando riceve un segnale radio dal trasmettitore; diventa rossa, se le batterie sono quasi scariche
2 Spia rossa dello stato della batteria: si accende quando le batterie sono completenesscarche
3 Manopola per scegliere il canale di trasmissione
4 Interruttore on / off e regolatore del volume
5 Sul trasmettitore: Microfono interno; è disattivato in caso di collegamento della presa MIC. (6) o AUX IN (10) sul ricevitore: Apertura per insere l'auricolare ET-16 (tubo acustico con attacco per l'orecchio, porta il suono dell'altoparlante interno direttamente all'orecchio)
6 Sul trasmettitore: Presa jack 3,5 mm MIC per il collegamento del microfono cravatta in dotazione oppure del microfono con supporto per nuca ECM- 16N^ ; se è collegata la presa AUX IN (10), quello ingresso per microfono è disattivato

sul ricevitore: Presa jack 3,5 mm EAR. per il collegamento dell'auricolare in dotazione; se è collegata esta presa, l'altoparlante interno è disattivato

7 Clip da cintura
8 Coperchio del vano batterie
9 Contatti per caricare le batterie ricaricabili tramite la stazione di carica ATS-16PS* oppuretramite la valigetta di carica ATS-36C*

10 Sul trasmettitore: Ingresso Line AUX IN (presa jack 3,5 mm, mono) per il collegamento di un appearecchio audio (p. es.lettore CD) sul ricevitore: Uscita Line AUX OUT (presa jack 3,5 mm, stereo) per il collegamento di un amplificatore
11 Presa d'alimentazione per il collegamento di un alimentatore con tensione d'uscita di = 5V in alternatively al funzionamento tramite batterie dimensioni spinotto: 3,5 / 1,3mm( esterno/interno),
contatto interno = polo positivo

Attenzione: Collegando un alimentatore, il vano batterie deve essere vuoto.

2 Note important

L'apparecchio è conforme a tutte le dirittive rilevan-ti dell'UE e pertanto porta la siglaC.€

• Lo strumento è adatto solo per l'uso all'interno di locali. Proteggerlo dall'umidità e dal calore (temperatura d'impio ammessa fra 0 e 40^ ).
• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.

• Inserire sempre due batterie dello stesso tipo.

• Se lo strumento non viene utilizzato per un tempo prolongato conviene togliere le batterie per evitare che perdano, danneggiando lo strumento.

• Nel caso d'uso improprio, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilita per eventuali danni consequencesi a persono o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivement, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Possibilità d'impiego

In combinazione con uno o più ricevitori ATS-16R, il trasmettitore ATS-16T costituisce unsystema mobile di trasmissione senza fili per lingua parlata e per musica. Il systema si appresta in modo particulare per quale applicazioni dove una sorgente sonora deve essere portata e più personne, per esempio per la guida di gruppi o per conferenze in più lingue.Per la trasmissione senza fili sono disponibili 16 canali nelle frequence 863-865 MHz.

3.1 Conformità e omologazione

La MONACOR INTERNATIONAL dichiara che il ricevitore ATS-16R e il trasmettitore ATS-16T sono conformialla direttiva 2014/53/UE. Ledichiarazioni di conformità UE sono disponibili in Internet:

www.monacor.com

Gli apparecchi sono omologati per l'impiego negli stati dell'UE e dell'EFTA. L'impiego degli apparecchi non richiede né registrazione né pagamento di tasse.

4 Alimentazione

Il trasmettitore e il ricevitore possono essere alimentati con batterie, ricaricabili e non, oppure con un alimentatore 5 V.

4.1 Batterie ricaricabili e non

Sono in dotazione ad agli apparecchio due batterie ricaricabili 1,2 V al NiMH. Per ricaricare le batterie in modo comodo e rapido sono disponibili come accessori:

• la stazione di carica ATS-16PS (per ricaricare contemporaneamente le batterie di un massimo di 2 trasmettitori/ricevitori)
• la valigetta di trasporto e di ricarica ATS-36C (per ricaricare contemporaneamente le batterie di un massimo di 36trasmettitori/ricevitori)

Alippo delle batterie ricaricabili si possocono utilizzareanche due batterie normali 1,5V tipo stilo (AA).

Per insere le batterie:

1) Premere leggermente sul punto marcato del coperchio del vano batterie (8) e sfilare dello stesso tempo il coperchio verso il basso.
2) Inserire le batterie come indicate nel vano stesso.
3) Rimettere il coperchio e chiudere a scatto.

Non gettare le batterie nelle immondi-zie di casa bensi negli apposti contentitori (p. es. presso il vostro rivenditore).

4.2 Alimentatore

Collegare con la presa DC IN 5V (11) un alimentatore con una tensione d'uscita di = 5 V e con potenza permanente di 150mA . Per il collegamento è richiesto uno spinotto per alimentazione DC delle dimensioni3,5/1,3mm(diametro esterno/interno). Il polo positivo deve trovarsi sul contatto interno del connettore.

Attenzione: Prima di collegare un alimentatore, togliere sempre le batterie dal vano batterie. Altrimenti, via le batterie che il trasmettitore / ricevitori sono subire dei danni.

5 Selezione della sorgente dei segnali

Il trasmettitore più essere comandato per mezzo di un microfono, ma è possibileanche il collegamento di un appearechio con uscita Line.

a) Funzionamento con microfono:

• Utilizzare il microfono interno (5)
• oppure collegare con la presa MIC (6) un microfono esterno, il microfono a cravatta in dotazione o il microfono con supporto per nuca ECM-16N, disponibile come accessorio. Se è collegata esta presa, il microfono interno è disattivato. Appicare la spugna antivento in dotazione sul microfono e fissare il microfono sul corpo: il microfono a cravatta ai vestiti (p. es. al bavero) per mezzo del suo clip; il microfono con supporto per nuca intorno collo.

b) Funzionamento con un appearecchio audio:

Collegare l'uscita dell'apparecchio audio (p. es. registraratore a cassette,lettore CD) con la presa AUX IN (10) servendosi di un jack 3,5mm .Se è collegata esta presa, il microfono interno e anche un microfono esterno collegato con la presa MIC.(6) sono disattivati.

6 Sezione del tipo di riproduzione audio

Il ricevitore offre diverse possibilità di riproduzione audio.

a) tramite l'altoparlante interno:

Il suono dell'altoparlante cui èssere diffuso liberamente oppure cui èssere portato direttamente all'orecchio per mezzo dell'auricolare a tubo acustico ET-16 disponibile come accessorio. Inserire il tubo acustico nell'apposita aperture (5) sul ricevitatore e posizionare l'attacco giallo dentro l'orecchio in modo da garantire una tenuta sicura.

b) tramite l'auricolare in dotazione:

Collegare I'auricolare con la presa EAR. (6) e fissarlo al padiglione dell'orecchio. Se è collegata la presa EAR. I'altoparlante interno è disattivato.

c) tramite un impianto di amplificazione:

Collegare l'amplificatore con la presa stereo AUX OUT (10) servendosi di un jack 3,5 mm.

N. B.: L'altoparlante interno rimane attivato se è collegata la presa AUX OUT. Per disattivarlo insere un jack 3,5 mm nella presa EAR. (6).

7 Messa in funzione

1) Con la manopola (3) scegliere il canale per la trasmissione fra i 16 canali disponibili (0 a F): girare la manopola in modo tale che la freccia sostostante indichi il canale desiderato (p. es., in fig. 1 è impostato il canale 0).

Impostare lo stesso canale con la manopola (3) del ricevitore.

2) Fissare gli appearecchi ai vestiti, p. es. alla cintura, per mezzo del clip (7).

Per fissare gli apparecchi sul corpo sono disponibili inoltre come accessori:

• ATS-16BAG, borsa protettiva che può essere fissata alla cintura per mezzo di un passante

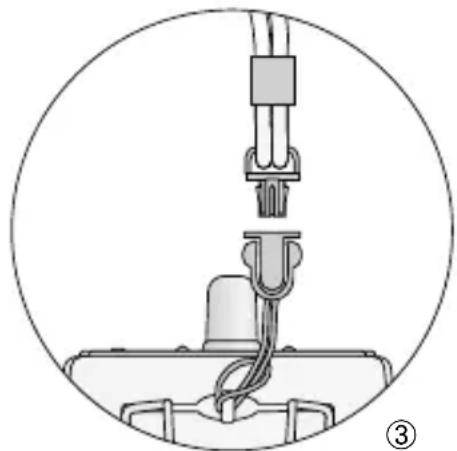

-ATS-16CORD,tracolla

(da fissare sull'apparecchio, vedi fig. 3)

3) Per accendere gli appearecchi girare il regolatore (4) alla posizione OFF a destra:

Sul trasmettitore, il LED TX (1) si accende di color verde segnalando in tal modo che viene inviato un segnale radio.

Sul ricevitore si accende inizialmente il LED rosso PL (2) per un breve tempo, quindi il LED RX (1) si

accende di color verde segnalando in tal modo che riceve un segnale radio dal trasmettitore. (Se non si accende occorre controllare se su trasmettitore e ricevitori è impostato lo stesso canale).

Se i LED risp. TX e RX (1) divertano rossi, vuol dire che le batterie sono quasi scariche. Se si spegne il LED TX o RX e se si accende"Ince il LED PL (2), vuol dire che le batterie sono scariche definitivamente.

4) Con il regolatore (4), sul trasmettitore impostare il volume per il segnale audio inviato e sul ricevitore il volume per la riproduzione.
5) In caso di ricezione cattiva o disturbata controllare se

a) la riscione è migliorare con un altro canale di trasmissione.
b) la distanza fra trasmettitore e ricevitore è troppo grande.
c) la ricezione è disturbata da oggetti sulla via di trasmissione.

6) Per spegnere gli appearecchi, girare il regolatore (4) tutto a sinistra su OFF:

Sul trasmettitore il LED PL si accende per alcuni secondi e si spegne poi.

Sul ricevitore, il LED PL si presenta con un breve lampo.

Notasulfunzionamento multicanale:

Il numero dei canali da usare in parallelo dipende dalle condizioni nel luogo d'utilizzo (p. es. da interferenze dovute ai trasmettitori di altri sistemi radio o a fonti di alta frequenza come lampade fluorescenti). In condizioni ottimali è possibile gestire contemporaneamenteotto canali al massimo除去 che si disturbino a vicenda. Due esempi per una scelta conveniente di canali per quattro sistemi di trasmissione

Esempio 1: canale 0 - canale 2 - canale 5 - canale B

Esempio 2: canale 5 - canale 8 - canale E- canale F

8 Dati tecnici

Tipodelsystema:... .Sistema radio PLL per trasmissione audio

Gamma delle

Soppressione fruscio: . . . tono pilota e noise-squelch

Temperatura d'esercizio: .. 0-40 °C

Alimentazione

per anni apparecchio: . . . . con le due batterie ricaricabili al NiMH 1,2 V in dotazione oppure con due batterie stilo (AA) 1,5 V oppure con +5 V alla presa DC IN 5V

Trasmettitore ATS-16T

Potenza di trasmissione: .. ≤ 10 mW (EIRP)

Collegamenti audio

Microfono: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5 mm, mono

Ingresso Line: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . jack 3,5 mm, mono

Dimensioni (I× h× p) .. 66× 111× 35mm

Peso: 81 g (senza batterie)

Ricevitore ATS-16R

Auricolare ES-16

(compreso): . auricolare mono,
sistema dinamico a 32 con cavo di 1,
e con jack 3,5 mm

Uscita Line: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . jack 3,5 mm, stereo

Dimensioni (l× h× p) .. 66× 111× 35mm

Peso: 97 g (senza batterie)

Con riserva di modifiche tecniche.
