INSTRUKCJA OBSŁUGI ATS16R Monacor

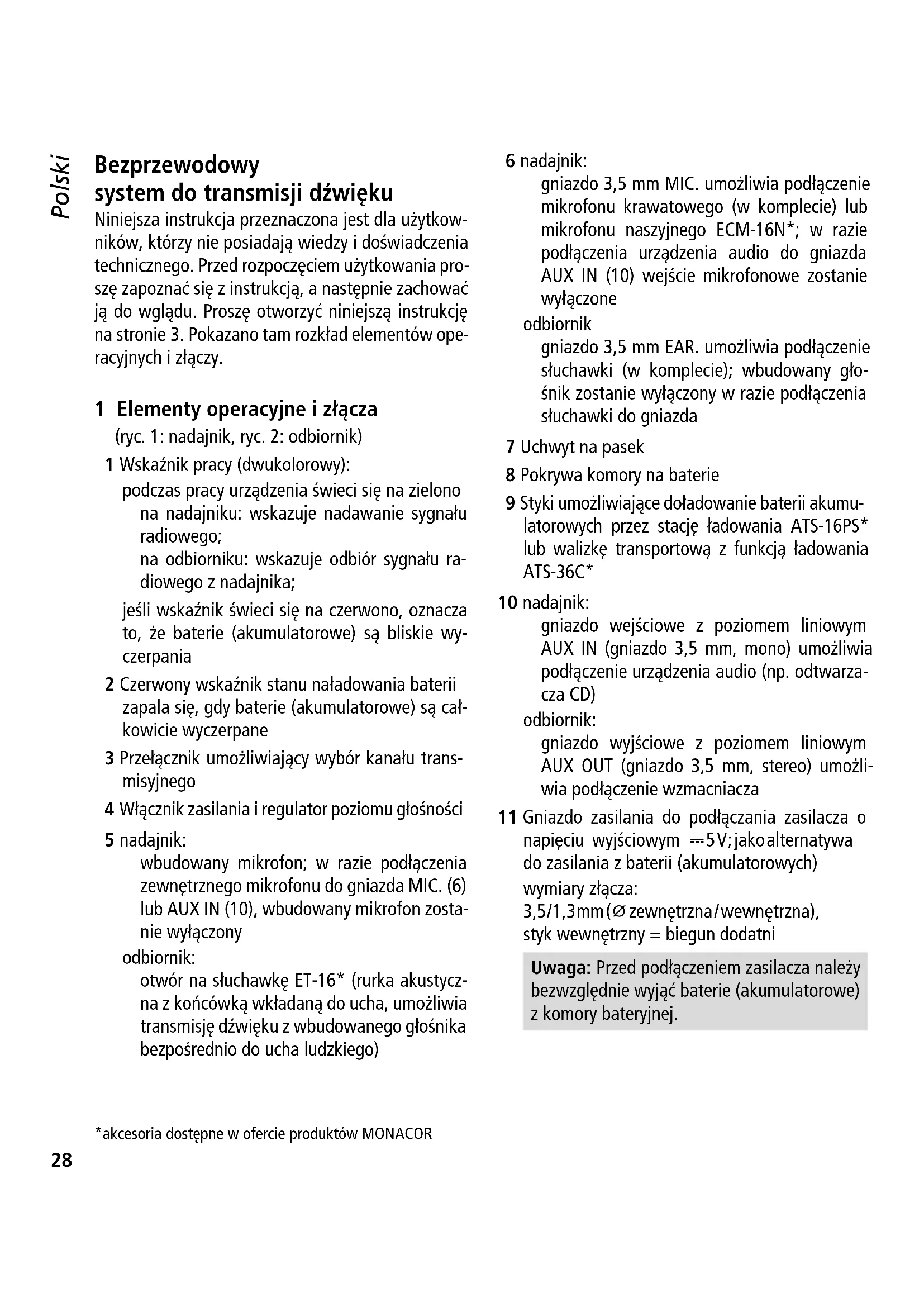

INTERNATIONAL GmbH & Co. KG. Toda reproduc- ción mismo parcial para fines comerciales está prohibida.28 Polski Deutsch Deutsch Seite Inhalt English English Page Contents Français Français Page Table des matières Italiano Italiano Pagina Indice Español Español Página Contenidos Nederlands Nederlands Pagina Inhoud Magyar Magyar Oldal Bezprzewodowy system do transmisji dźwięku Niniejsza instrukcja przeznaczona jest dla użytkow- ników, którzy nie posiadają wiedzy i doświadczenia technicznego. Przed rozpoczęciem użytkowania pro- szę zapoznać się z instrukcją, a następnie zachować ją do wglądu. Proszę otworzyć niniejszą instrukcję na stronie3. Pokazano tam rozkład elementów ope- racyjnych i złączy. 1 Elementy operacyjne i złącza (ryc. 1: nadajnik, ryc. 2: odbiornik) 1 Wskaźnik pracy (dwukolorowy): podczas pracy urządzenia świeci się na zielono na nadajniku: wskazuje nadawanie sygnału radiowego; na odbiorniku: wskazuje odbiór sygnału ra- diowego z nadajnika; jeśli wskaźnik świeci się na czerwono, oznacza to, że baterie (akumulatorowe) są bliskie wy- czerpania 2 Czerwony wskaźnik stanu naładowania baterii zapala się, gdy baterie (akumulatorowe) są cał- kowicie wyczerpane 3 Przełącznik umożliwiający wybór kanału trans- misyjnego 4 Włącznik zasilania i regulator poziomu głośności 5 nadajnik: wbudowany mikrofon; w razie podłączenia zewnętrznego mikrofonu do gniazda MIC. (6) lub AUX IN (10), wbudowany mikrofon zosta- nie wyłączony odbiornik: otwór na słuchawkę ET-16* (rurka akustycz- na z końcówką wkładaną do ucha, umożliwia transmisję dźwięku z wbudowanego głośnika bezpośrednio do ucha ludzkiego) 6 nadajnik: gniazdo 3,5 mm MIC. umożliwia podłączenie mikrofonu krawatowego (w komplecie) lub mikrofonu naszyjnego ECM-16N*; w razie podłączenia urządzenia audio do gniazda AUX IN (10) wejście mikrofonowe zostanie wyłączone odbiornik gniazdo 3,5 mm EAR. umożliwia podłączenie słuchawki (w komplecie); wbudowany gło- śnik zostanie wyłączony w razie podłączenia słuchawki do gniazda 7 Uchwyt na pasek 8 Pokrywa komory na baterie 9 Styki umożliwiające doładowanie baterii akumu- latorowych przez stację ładowania ATS-16PS* lub walizkę transportową z funkcją ładowania ATS-36C* 10 nadajnik: gniazdo wejściowe z poziomem liniowym AUX IN (gniazdo 3,5 mm, mono) umożliwia podłączenie urządzenia audio (np. odtwarza- cza CD) odbiornik: gniazdo wyjściowe z poziomem liniowym AUX OUT (gniazdo 3,5 mm, stereo) umożli- wia podłączenie wzmacniacza 11 Gniazdo zasilania do podłączania zasilacza o napięciu wyjściowym

5 V ; jako alternatywa do zasilania z baterii (akumulatorowych) wymiary złącza: 3,5 / 1,3 mm (⌀ zewnętrzna / wewnętrzna), styk wewnętrzny = biegun dodatni Uwaga: Przed podłączeniem zasilacza należy bezwzględnie wyjąć baterie (akumulatorowe) z komory bateryjnej. Polski Polski Strona Spis treści *akcesoria dostępne w ofercie produktów MONACOR29 Polski 2 Bezpieczeństwo użytkowania Urządzenie spełnia wszystkie wymagania norm UE, dlatego zostało oznaczone symbolem .

Urządzenie przeznaczone jest do użytku jedynie wewnątrz pomieszczeń. Należy chronić je przed bezpośrednim kontaktem z wodą, przed działa- niem wilgoci oraz wysokiej temperatury (dopusz- czalna temperatura otoczenia pracy to 0 – 40 ºC).

Do czyszczenia urządzenia należy używać suchej, miękkiej tkaniny; nie wolno stosować wody, ani chemicznych środków czyszczących.

Zawsze należy używać dwóch baterii (akumula- torowych) tego samego rodzaju.

Jeśli urządzenie nie jest używane przez dłuższy czas, należy wyjąć baterie (akumulatorowe). W razie przecieku baterii urządzenie nie ulegnie uszkodzeniu.

Producent ani dostawca nie ponoszą odpowie- dzialności za wynikłe szkody (uszkodzenie sprzę- tu lub obrażenia użytkownika), jeśli urządzenie było używane niezgodnie z przeznaczeniem, lub jeśli było nieprawidłowo obsługiwane, bądź zo- stało poddane nieautoryzowanej naprawie. Jeśli urządzenie nie będzie już nigdy więcej używane, wskazane jest przeka- zanie go do miejsca utylizacji odpadów, aby zostało zniszczone bez szkody dla środowiska. 3 Zastosowanie Nadajnik ATS-16T w połączeniu z odbiornikiem (lub kilkoma odbiornikami) ATS-16R tworzy przenośny, bezprzewodowy system monofoniczny do transmi- sji muzyki oraz komunikatów słownych. System ten znajduje idealne zastosowanie przy transmisji sy- gnału z jednego źródła dźwięku dla grupy osób, np. dla wycieczki lub dla słuchaczy wykładu. Dla trans- misji bezprzewodowej dostępnych jest 16kanałów o zakresie częstotliwości 863 – 865 MHz.

3.1 Normy i zezwolenia

Niniejszym firma MONACOR INTERNATIONAL oświadcza, że odbiornik ATS-16R oraz nadajnik ATS-16T spełniają wszystkie wymagania normy 2014 / 53 / UE. Deklaracje zgodności można znaleźć w Internecie, na stronie producenta: www.monacor.com System bezprzewodowy nie wymaga zezwolenia i został dopuszczony do użytkowania w krajach nale- żących do UE oraz EFTA. 4 Zasilanie Nadajnik oraz odbiornik można zasilać przez bate- rie, baterie akumulatorowe, lub zasilacz 5 V.

4.1 Baterie (akumulatorowe)

W skład każdego urządzenia wchodzą po dwie baterie akumulatorowe NiMH 1,2 V. Następujące akcesoria usprawnią ładowanie baterii: – stacja ładowania ATS-16PS (umożliwia jednoczesne ładowanie baterii dwóch nadajników / odbiorników) – walizkę transportową z funkcją ładowania ATS-36C (umożliwia jednoczesne ładowanie baterii do 36 nadajników / odbiorników) Zamiast baterii akumulatmorowych można również użyć dwóch baterii AA 1,5 V. Aby włożyć baterie (akumulatorowe) należy:

1) lekko nacisnąć oznaczone miejsce na pokrywie

komory na baterie (8), jednocześnie przesuwając pokrywę w dół.30 Polski

2) umieścić baterie (akumulatorowe) w komorze,

zgodnie ze wskazaniem rozmieszczenia biegu- nów.

3) założyć pokrywę i zablokować ją.

Zużyte baterie / baterie akumulatorowe należy wyrzucać do oznaczonych po- jemników, nie do koszy na śmieci.

Podłączyć zasilacz o napięciu wyjściowym

5 V i o wydajności prądowej 150 mA do gniazda DC IN 5V (11). Aby podłączyć zasilacz, należy użyć wtyczki niskonapięciowej o wymiarach 3,5 / 1,3 mm (średni- ca zewnętrzna / wewnętrzna). Biegun dodatni ma się znajdować na wewnętrznym styku. Uwaga: Aby zapobiec uszkodzeniu baterii lub na- dajnika / odbiornika, przed podłączeniem zasilacza należy bezwzględnie wyjąć baterie (akumulatoro- we) z komory bateryjnej. 5 Wybór źródła sygnału Nadajnik może pracować z mikrofonem lub z urzą- dzeniem audio z poziomem liniowym. a) praca z mikrofonem: – można używać wbudowanego mikrofonu (5) – lub podłączyć do gniazda MIC. (6) zewnętrzny mikrofon, elektretowy mikrofon krawatowy wchodzący w skład kompletu, bądź mikrofon naszyjny ECM-16N dostępny jako wyposażenie dodatkowe. Jeśli do gniazda jest podłączony mikrofon zewnętrzny, wbudowany mikrofon zostanie wyłączony. Należy nałożyć na mikro- fon osłonę przeciwwietrzną i założyć mikrofon: należy przyczepić mikrofon krawatowy do ubrania użytkownika (np. do klapy marynarki) za pomocą zacisku, lub należy założyć mikro- fon naszyjny na kark użytkownika. b) praca z urządzeniem audio: Należy podłączyć wyjście urządzenia audio (np. magnetofon kasetowy, odtwarzacz CD) do gniaz- da AUX IN (10) za pomocą wtyku 3,5 mm. Gdy do gniazda zostanie podłączone urządzenie audio, nastąpi wyłączenie zarówno wbudowanego mi- krofonu, jak i zewnętrznego mikrofonu podłączo- nego do gniazda MIC. (6). 6 Wybór sposobu odtwarzania dźwięku Odbiornik daje kilka możliwości odtwarzania dźwięku. a) przez wbudowany głośnik: Dźwięk z głośnika może się swobodnie rozcho- dzić, może także zostać przekazany bezpośred- nio do ucha użytkownika przez rurkę akustyczną z wkładką do ucha ET-16, dostępną jako wypo- sażenie dodatkowe. Należy umieścić rurkę aku- styczną w otworze (5) znajdującym się w odbior- niku, następnie włożyć żółtą wkładkę do ucha użytkownika tak, aby mocno przylegała. b) przez słuchawki (w komplecie): Należy podłączyć słuchawkę do gniazda EAR. (6) i umieścić ją w uchu użytkownika. Gdy do gniaz- da EAR podłączona zostanie słuchawka, zostanie wyłączony wbudowany głośnik. c) przez system wzmacniający: Należy podłączyć wzmacniacz do gniazda ste- reofonicznego AUX OUT (10) za pomocą wtyku 3,5 mm. Uwaga: Wbudowany głośnik będzie nadal włączony przy podłączaniu wzmacniacza do gniazda AUX OUT. Aby wyłączyć wbudowany głośnik, należy podłączyć wtyk 3,5 mm do gniazda EAR. (6).31 Polski 7 Obsługa

1) Za pomocą przełącznika (3) na nadajniku należy

wybrać spośród 16 kanałów kanał do transmisji (od 0 do F): należy ustawić przełącznik tak, aby strzałka pod nim wskazywała na wybrany kanał (na ryc. 1, przykładowo jest ustawiony kanał 0). Należy ustawić przełącznik (3) na odbiorniku na ten sam kanał.

2) Należy przyczepić urządzenia do ubrania, np. do

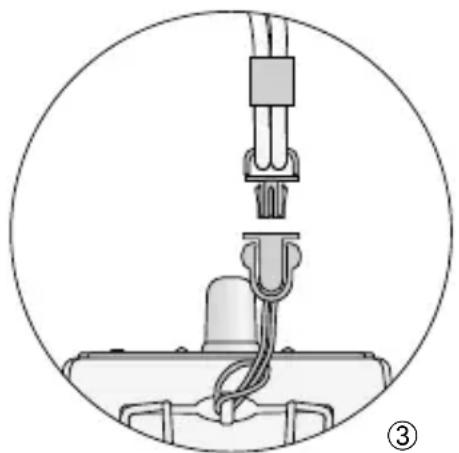

paska, za pomocą zacisków (7). Jako wyposażenie dodatkowe, dostępne są na- stępujące produkty służące do przymocowania urządzeń: – ATS-16BAG, pokrowiec, który można przyczepić do paska – ATS-16CORD, smycz (podłączenie do urządzenia – por. ryc. 3) OPEN

3) Aby włączyć urządzenie, należy obrócić regulator

(4) z pozycji OFF zgodnie z kierunkiem wskazó- wek zegara: Na nadajniku zapali się na zielono wskaźnik TX (1), wskazując transmisję sygnału radiowego. Na odbiorniku najpierw na krótko zapali się czerwony wskaźnik PL (2). Następnie wskaźnik RX (1) zapali się na zielono, wskazując odbiór sy- gnału radiowego z nadajnika. (Jeśli się nie zapali, należy sprawdzić, czy został ustawiony ten sam kanał w nadajniku i w odbiorniku.) Gdy wskaźnik TX lub RX (1) świeci się na czer- wono, oznacza to, że baterie (akumulatorowe) są prawie wyczerpane. Gdy gaśnie wskaźnik TX lub RX a zapala się czerwony wskaźnik PL (2), ozna- cza to, że baterie (akumulatorowe) są całkowicie wyczerpane.

4) Za pomocą regulatora (4) należy ustawić żądany

poziom głośności sygnału audio transmitowane- go z nadajnika, oraz poziom głośności odtwarza- nia odbiornika.

5) Jeśli jakość odbioru jest niska, lub występują za-

kłócenia, należy sprawdzić czy a) jakość odbioru ulegnie poprawie po użyciu innego kanału transmisyjnego b) nadajnik nie jest zbyt oddalony od odbiornika c) przyczyną zakłóceń odbioru mogą być przed- mioty znajdujące się na linii transmisji.

6) Aby wyłączyć urządzenia, należy ustawić regula-

• tor (4) w pozycji OFF (maksymalnie w lewo): Na nadajniku zapali się na kilka sekund wskaźnik PL, zanim całkowicie zgaśnie. Na odbiorniku przez chwilę będzie migać wskaź- nik PL. Uwagi dotyczące pracy na wielu kanałach: Możliwość równoczesnego wykorzystywania wielu kanałów zależy warunków lokalnych (np. interferen- cji od innych nadajników bezprzewodowych lub lamp fluorescencyjnych). W idealnych warunkach, możliwa jest praca na ośmiu kanałach. Przykładowe ustawienia dla czterech kanałów bezprzewodowych: Przykład 1: kanał 0 – kanał 2 – kanał 5 – kanał B Przykład 2: kanał 5 – kanał 8 – kanał E – kanał F32 Polski 8 Dane techniczne Typ systemu:
• bezprzewodowy system do transmisji dźwięku, z pętlą fazową Zakres częstotliwości radiowej: – 865 MHz, podzielone na 16 kanałów Zasięg: p. 863
• około 110 m Tłumienie szumów: . ton pilotujący i wyciszanie szumów Temperatura otoczenia pracy: – 40 °C Zasilanie każdego urządzenia: dwie baterie akumulatorowe NiMH 1,2 V (w komplecie) lub dwie baterie AA 1,5 V, bądź +5 V na gnieździe DCIN 5V Nadajnik ATS-16T Moc nadawcza: ≤ 10 mW (EIRP) Złącza audio Mikrofon: p. 0
• gniazdo 3,5 mm, mono Wejście liniowe: . gniazdo 3,5 mm, mono Wymiary: p. 66
• × 111 × 35 mm Waga: g (bez baterii akumulatoro- wych) Odbiornik ATS-16R Słuchawki ES-16 (w komplecie): słuchawka monofoniczna, dynamiczny system 32 Ω, kabel 1,2 m, wtyk 3,5 mm Wyjście liniowe: p. 81
• gniazdo 3,5 mm, stereo Wymiary: p. 66
• × 111 × 35 mm Waga: g (bez baterii akumulatoro- wych) Z zastrzeżeniem możliwości zmian. Instrukcje obsługi są chronione prawem copyright for MONACOR p. 97
