Producttype	Draadloze audioreceiver
Merk	Monacor
Model	ATS-16R
Categorie	Ontvanger voor audio-transmissiesysteem
Transmissietechnologie	PLL, 16 kanalen, 863-865 MHz
Bereik	Ongeveer 110 m (in open veld)
Voeding	2 NiMH-accu's 1,2 V (meegeleverd) of 2 batterijen R6 1,5 V of netvoeding 5 V DC (stekker 3,5/1,3 mm)
Levensduur	Variabel afhankelijk van het batterijtype; oplaadbare accu's via oplaadstation ATS-16PS of laadkoffer ATS-36C
Stroomverbruik	150 mA (met netadapter)
Afmetingen (L x H x D)	66 x 111 x 35 mm
Gewicht	97 g (zonder batterijen)
Gebruikstemperatuur	0 tot 40 °C
Audio-uitgangen	1 EAR-aansluiting 3,5 mm (oortelefoon), 1 AUX OUT-aansluiting 3,5 mm stereo (lijn)
Interne luidspreker	Ja, wordt uitgeschakeld als oortelefoon is aangesloten
LED-indicatoren	LED RX (groen/rood): ontvangst en batterijstatus; LED PL (rood): batterij leeg
Instellingen	Kanaalkiezer (0-F), aan/uit-schakelaar en volumeknop
Meegeleverde accessoires	2 NiMH-accu's 1,2 V, oortelefoon ES-16
Onderhoud en reiniging	Reinigen met een droge, zachte doek; geen chemicaliën of water gebruiken
Veiligheid	Alleen binnenshuis gebruiken; beschermen tegen vocht en hitte; batterijen verwijderen bij langdurig niet-gebruik
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij de fabrikant of een erkende dealer
Garantie	Fabrieksgarantie; vervalt bij niet-conform gebruik of niet-goedgekeurde reparatie

Veelgestelde vragen - ATS16R Monacor

Hoe selecteer ik het kanaal op de ontvanger?

Gebruik de draaiknop (3) om een kanaal te kiezen uit de 16 (0 tot F). Zorg ervoor dat de zender op hetzelfde kanaal is ingesteld voor een correcte ontvangst.

Wat te doen als de LED RX rood wordt?

De rode LED RX geeft aan dat de accu's of batterijen bijna leeg zijn. Laad de accu's op of vervang de batterijen zo snel mogelijk.

Kan ik niet-oplaadbare batterijen gebruiken?

Ja, u kunt twee 1,5 V batterijen van het type R6 (niet-oplaadbaar) gebruiken in plaats van de meegeleverde NiMH-accu's.

Hoe laad ik de accu's op?

Verwijder de accu's uit het batterijvak en plaats ze in het laadstation ATS-16PS of de laadkoffer ATS-36C (apart verkrijgbaar).

Wat is het maximale bereik van de ontvanger?

Het bereik is ongeveer 110 meter in open veld, zonder obstakels. Het kan worden verminderd door muren of storingen.

Kan ik een koptelefoon of versterker aansluiten?

Ja, sluit een koptelefoon aan op de EAR-aansluiting (6) of een versterker op de AUX OUT-aansluiting (10) met een 3,5 mm jackkabel.

Hoe reinig ik de ontvanger?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, alcohol of water, anders raakt het apparaat beschadigd.

Kan ik meerdere ontvangers gebruiken met één zender?

Ja, u kunt meerdere ATS-16R-ontvangers gebruiken die op hetzelfde kanaal zijn ingesteld als de ATS-16T-zender voor gelijktijdige uitzending.

Wat te doen als de ontvangst slecht of verstoord is?

Probeer van kanaal te wisselen (5.a), verklein de afstand, verwijder obstakels of vermijd storingsbronnen zoals tl-buizen.

Hoe schakel ik de ontvanger uit?

Draai de volumeknop (4) helemaal naar links tot de OFF-stand. De PL-LED knippert kort en het apparaat schakelt uit.

GEBRUIKSAANWIJZING ATS16R Monacor

Systeem voor audiotransmissie

Deze handleiding is bedoeld voor gebruikers zichonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het systeem in gebruik te nemen, en bewaar ze voor latere raadpleging. Op de uitklapbare pagina 3 vindt u een overzicht van de bedienings-elementen en de aansluitingen.

1 Overzicht

(Figuur 1: zender, figuur 2: ontvanger)

1tweekleurige POWER-LED: Iicht groen op tijdens het gebruik bij de zender: om aan te given dat een radiosignal worden verzonden; bij de ontvanger: om aan te given dat een radiosignal van de zender wordt ontvangen; als de LED rood oplicht, zich de accu's of batterijen bijna leeg
2 rode LED voor batterijstatus: Licht op, wanneer de accu's of batterijen volledig leeg zich
3 Draaiknop om het transmissiekanaal te selec-teren
4 POWER-schakelaar en volumeregelaar
5 op de zender:
ingebouwde microfoon; worden bij aansluiting op de jack MIC. (6) of de jack AUX IN (10)uitgeschakeld
op de ontvanger:
jack om de oortelefoon ET-16* in te pluggen (snoer met oortje, stuurt het geluid van de ingebouwde luidspreker direct maar hetoor)
6 op de zender: 3,5 mm-jack MIC. voor aansluiting van de bij-geleverde dasspeldmicroloon of de halsmicroloon ECM-16N*; bij aansluiting op de jack AUX IN (10) wordt deze microfooninganguitgeschakeld

op de ontvanger:

3,5 mm-jack EAR. voor aansluiting van de bijgeleverde oortelefoon; bij aansluiting op de jack worden de ingebouwde luidsprekeruitgeschakeld

7 Riemclip
8 Deksel van het batterijvakje
9 Contacten om de aangebrachte batterij op te laden via het laadstation ATS-16PS of de laadkoffer ATS-36C

10 op de zender:

• lijniveau-ingangsjack AUX IN (3,5 mm-jack, mono) om een audioapparaat (bv. cd-speler) aan te sluiten
• de ontvanger: lijniveau-uitgangsjack AUX OUT (3,5 mm-jack, stereo) om een versterker aan te sluiten

11 Voedingsspanningsjack voor aansluiting van een netadapter op uitgangsspanning van = 5V , als alternatif voor gebruik met accu's of batterijen

afmetingen van de aansluitstekker:

3,5/1,3mm(buiten-/binnen- ）

Opgelet: Bij aansluiting van een netadapter要去 het batterijvak leeg zich.

2 Belangrijke gebruiksvoorschriften

Het apparaat is in overeenstemming met alle vereiste EU-richtlijnen en is waarom gekenmerkt metC.

• Het apparaat is enkel geschikt voor gebruik binnenshuis. Vermijd uitzonderlijk warmeplaatsen enplaatsen met een hove vochtigheid (toegestaan omgevingstemperatuurbereik: 0 - 40^ ).
• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen chemicalien of water.

• Vervang steeds beside accu's resp. batterijen door exemplaren van hetzelfde type.

• Indien u het toestel voor een langereperiode nicht gebruikt, dient u de batterijen eruit te nemen. Zo blijft het apparaat onbeschadigd bij eventueel uitlopenvande accu's/batterijen.
  In geval van ongeoorloofd of verkeerd gebruik, foulieve bediening of van herstelling door een Niet-gekwalificeerd person vvert de garantie en de verantwoordelijkheid voor hieruit resulterende materièle of lichamelijke schade.

Wanner het apparaat definitiefuit bedrijf worden genomen, bezorg het dan voor milieuvriendelijk verwerking aan eenplaatselijk recyclagebedrijf.

3 Toepassingen

De zender ATS-16T vormt in combinatie met een of meerdere ontvangers ATS-16R een mobiel radiotransmissiesystem voor spreak en muziek. Het system is bijzonder geschikt voor toepassenen waar bij het signal van een geluidsbronaar meerere personen moet worden gestuurd, bv. voor groepsrondleidingen of voordrachten in verschillende talen. Voor de radiotransmissie staan er 16 kanalen in het frequentiebereik 863 - 865 MHz ter beschikking.

3.1 Conformiteit en goedkeuring

Hiermee verkaart MONACOR INTERNATIONAL dat de ontvanger ATS-16R en de zender ATS-16T in overeenstemming�n metderichtlijn2014/53/EU.

De EU-conformiteitsverklaringen zijn beschikbaar op het internet:

www.monacor.com

Het gebruik van de apparaten is algemeen toegelaten in de lidstatesen van de EU en de EFTA, en is vrij van registratie en van taksen.

4 Voedingsspanning

De zender en de ontvanger{kunnen via accu's, batterijen of een netadapter van 5 V worden gevoed.

4.1 Accu's of batterijen

Bij elk apparaat worden twee NIMH-accu's van 1,2 V geleverd. Om de accu's comfortabel en snel op te laden, zich als toebehoren verkrijgbaar:

• het laadstation ATS-16PS

(voor het tegelijk opladen van de accu's van max. twee zenders/ontvangers)

Transport- en laadkoffer ATS-36C

(voor het tegelijk opladen van de accu's van max. 36 zenders/ontvangers)

In deplaats van accu's kut u ook twee nicht oplaadbare mignon-batterijen (AA) van 1,5 V gebruiken.

Om de accu's / batterijen aan te brengen

1) Druk voorzichtig op het gemarkeerde oppervlak van het batterijvakje (8) en schuif het deksel tegelijk maar beneden los.
2) Breng de accu's / batterijen aan zoals in hetvakje is voorgedrukt.
3) Plaats het dekseltering en vergrendel.

Accu's/batterijen mogennietviahet huisvuil worden verwijderd. Verwijder ze uitsluitend als KGA (bv. de inzamelbox in de detailhandel).

4.2 Netadapter

Sluit een netadapter met een uitgangsspanning van = 5V en met een continue belasthaarheid van 150mA aan op de jack DC IN 5V (11). Voor de aansluiting hebt u een laagspanningsstekker met de afmetingen3,5/1,3mm(buiten-/binnendiameter) nodig. Aan het binnencontact van de stekker要去 zich de positieve pool bevinden.

Opgelet: Verwijder voor aansluiting van een netadapter steeds de accu's of batterijen uit het batterijvak. Anders kannen ze evenals de zender / ontvanger beschadigd geraken.

5 De signaalbronkiezen

De zender kan met een microfoon worden gebruikt, maar u kunt ook een apparaat met lijnuitgangsni-veau aansluten.

a) Gebruik met een microfoon:

• gebruik ofwel de ingebouwde microfoon (5)
• of sluit een exter microloon, de bijgeleverde electret-dasspeldmicroloon of de als toebehoren verkrijgbare halsmicroloon ECM-16N aan op de jack MIC. (6). Bij aansluiting op de jack wordt de ingebouwde microloon uitgeschakeld. Plaats het windschem op de microloon en bevestig de microloon: de dasspeldmicroloon klemt u op de kleding vast (bv. aan de revers) resp. de halsmicroloon hangt u om de nek.

b) Gebruik met een audioapparaat:

Sluit de uitgang van het audioapparaat (bv. cassetterecorder, cd-speler) via een 3,5 mm-stekker aan op de jack AUX IN (10). Bij aansluiting op de jack worden zowel de ingebouwde microfoon als de externe microfoon op jack MIC. (6) uitgeschakeld.

6 Het geluidssignaaltype kiezen

De ontvanger kan op verschillende manieren geluid weergeven.

a) via de ingebouwde luidspreker:

Het geluid van de luidspreker kan ofwel vrij worden afgestraald of via de als toebehoren verkrijgbare oortelefoon ET-16 met snoer direct maar hetoor worden gestuurd. Plug het snoer hiervoor in de voorziene jack (5) op de ontvanger, en steek het gele oorstuk in hetoor tot het goed vastzit.

b) via de bijgeleverde oortelefoon:

Sluit de oortelefoon aan op de jack EAR. (6) en maak vast aan de oorschelp. Bij aansluiting op de jack EAR. worden de ingebouwde luidsprekeruitgeschakeld.

c) via een versterkerinstallatie:

Sluit de versterker via een 3,5 mm-stekker aan op de stereojack AUX OUT (10).

Aanwijzing: De ingebouwde luidspreker blijft bij aansluiting op de jack AUX OUT ingeschakeld. Als u de jacks wilt uitschakelen, plugt u een 3,5 mm-stekker in de jack EAR. (6).

7 Ingebruikneming

1) Selecteer met de draaiknop (3) op de zender uit de 16 kanalen (0 tot F) het kanaal maar waar要去en worden gezonden: draai met de knop tot de pijl eronder het gewenste kanaal aanwijst (zo bijvoorbeeld is in figuur 1 het kanaal 0 ingesteld).

Stel de draaiknop (3) van de ontvanger in op hetzelfde kanaal.

2) Bevestig de apparaten met hun klemmen (7) aan de kleding, bv. aan de riem.

Voor de bevestiging van de apparaten op het lichaam zijn bovendien volgende toebehoren verkrijgbaar:

• ATS-16BAG, beschermtas die via een lus aan de riem kan worden bevestigd

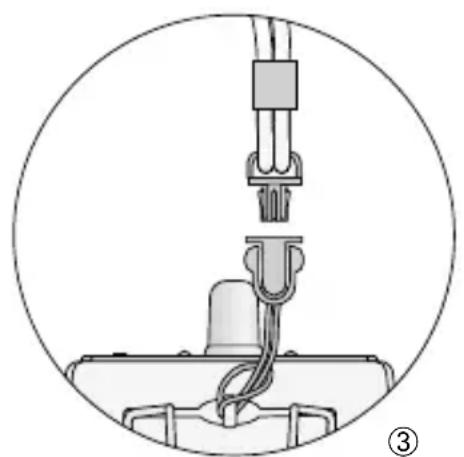

• ATS-16CORD, draagband (voor de bevestiging aan het apparaat rond de nek, zie figuur 3)

3) Om de apparaten in te schakelen, draait u de regelaar (4) vanuit de stand OFF maar rechts:

Op de zenderlicht de LED TX (1) groen op. Dit wijst erop dat er een radiosignaal worden verzonden.

Op de ontvangerlicht eerst de rode LED PL (2) op. Daarnaicht de LED RX (1) groen op.Dit wijst erop dat er een radiosignaal van de zender wordt ontvangen. (Als de LED Niet oplicht, moet u controeren of zender en ontvanger op hetzelfde kanaal zich ingesteld).

Als de LED TX resp. RX (1) rood wordt, dan zich de accu's / batterijen bijna leeg. Als de LED T resp. RX uitgaat en in deplaats hiervan de LED PL (2) oplicht, dan zich de accu's / batterijen volledig leeg.

4) Stel met de regelaar (4) op de zender het volume voor het verzonden audiosignaal in, verwijl u op de ontvanger het weergavevolume instelt.
5) Bij slechte of gestoorde ontvangst, controleert u a) of de ontvangst op een ander transmissiekanaal beter is.
b) of de afstand:tussen de zender en ontvanger te groot is.
c) of de ontvangst door voorwerpen in de transmissielijn verstoord is.
6) Om de apparaten uit te schakelen, draait u de regelaar (4)—helemaal maar links in de stand OFF: Op de zenderlicht de LED PL gedurende enkele seconden op, waarna ze volledig uitgaat.

Op de ontvanger knippert de LED PL kort op.

Opmerking over het meerkanaalbedrijf:

Het,aantal kanalen dat parallel kan worden gebruikt, hangt af van de omstandigheden op deplaats van gebruik (bijvoorbeeld van storingen door zenders van andere radiosystemen of hogefrequentiebronnen zoals fluorescentielampen).In optimale omstandigheden kunt u maximaal acht kanalen tegelijk zonder onderlinge storingen gebruiken.Twee voorbeelden van een gunshot kanaalkeuze voor vier radioverbindingen:

Voorbeeld 1: Kanaal 0 - Kanaal 2 - Kanaal 5 - Kanaal B
Voorbeeld 2: Kanaal 5- Kanaal 8 - Kanaal E - Kanaal F

Radiofrequentiebereik: 863-865 MHz, opgeeld in 16 kanalen

Reikwijdte: ca.110m

Ruisonderdrukking: . . . . . piloottoon- en noise-squelch

Omgevingstemperatuur: . . 0-40°C TX.

per apparaat: via de twee bijgeleverde NiMH-accu's van 1,2 V of via twee mignonbatterijen (AA) van 1,5 V of via +5 V op de jack DC IN 5V

Zender ATS-16T

Zendvermögen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EIRP)

Audio-aansluitingen

Microfoon: 3,5mm-jack, mono

Lijningang: 3,5 mm-jack, mono

Afmetingen (B× H× D):..66× 111× 35mm

Gewicht: 81 g (zonder accu's)

Ontvanger ATS-16R

Oortelefoon ES-16

(bijgeleverd): . mono-oortelefoon, dynamisch 32 Ω-systeem met kabel van 1,2 m en 3,5 mm-stekker

Lijnuitgang: 3,5 mm-jack, stereo

Gewicht: 97 g (zonder accu's)

Wijzigingen voorbehonden.

Deze gebruiksaanwijzing is door de auteurswet beschermd eigendom van MONACOR 假 INTERNATIONAL GmbH & Co. KG. Een reproductie - ook gedeelijk - voor eigen commerciele doeleinden is verboden.
