MANUALE UTENTE FW 500 GRAEF

IT Manuale operativo

Panorama del prodotto 81

Panorama dettagliata del tritacarne 82

Panorama dettagliata dell'imbuto per insaccati. 83

Panorama dettagliata dell'accessorio Kebbe 84

Panorama dettagliata dell'imbuto per insaccati. 85

Generalità 86

Informazioni relative a queste istruzioni per l'uso. 86

Uso conforme. 86

Limitazione della responsabilità 87

Avvertenze per la sicurezza 87

Disimballare. 89

Requisiti del punto di installmente 89

Prima del primo utilizzato 90

Funzionamento 90

Gruppo mobile del tritacarne. 90

Accessorio per insaccati. 91

Accessorio per kibbeh 92

Accessorio per Spritzgebäck (tipici biscotti tedeschi) 92

Inversione di marcia. 93

Pulizia 93

Assistenza clienti 94

Smaltimento 94

Garanzia di 2 anni. 94

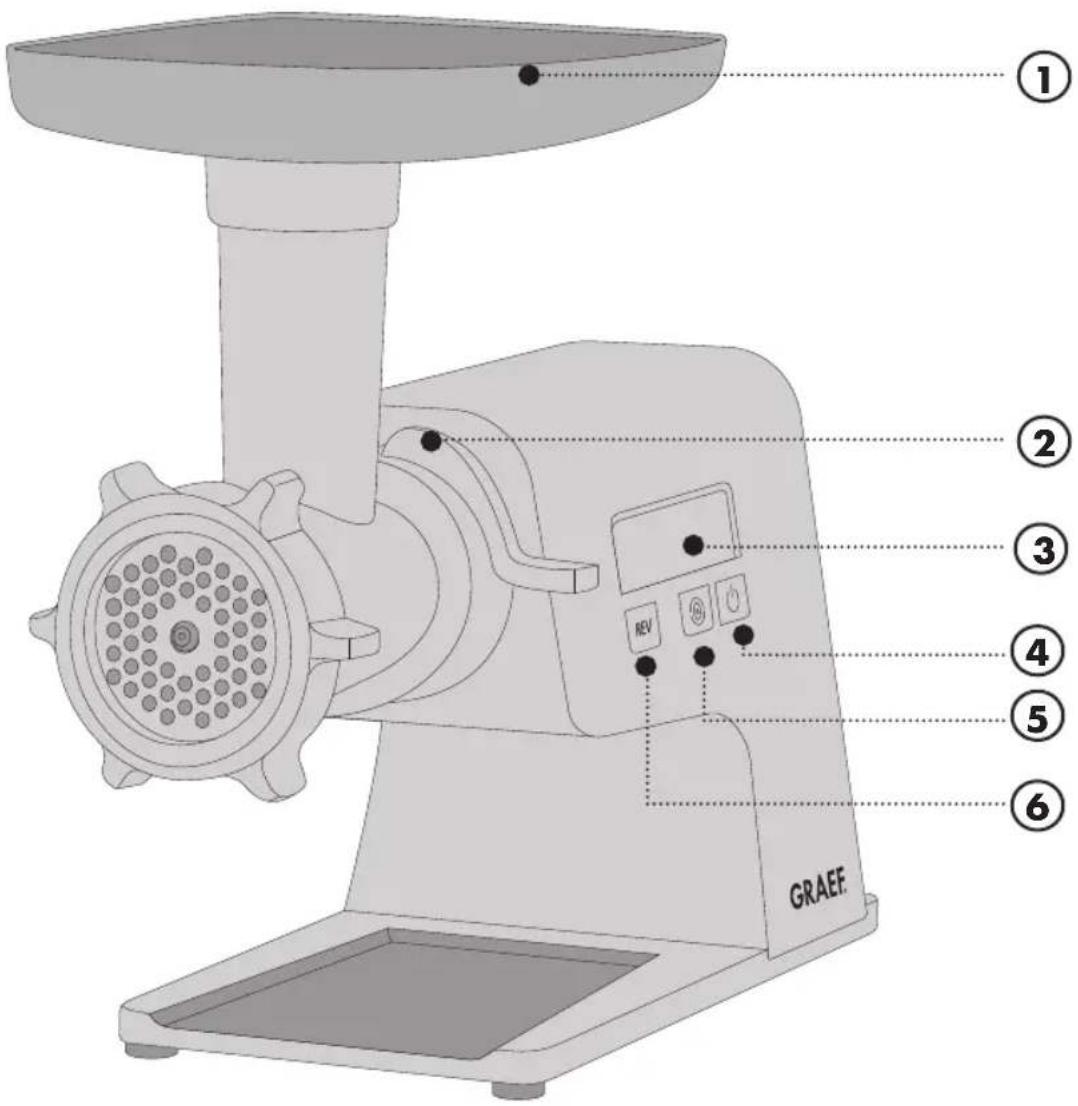

Panorama del prodotto

1. Tramoggia
2. Leva di bloccaggio
3. Display
4. Pulsante Start/Stop
5. Pulsante di velocità ( = 1, = 2)
6. Pulsante REV (inversione di marcia)

DE

EN

FR

NL

IES

IT

DK

SE

NO

PL

UKR

HU

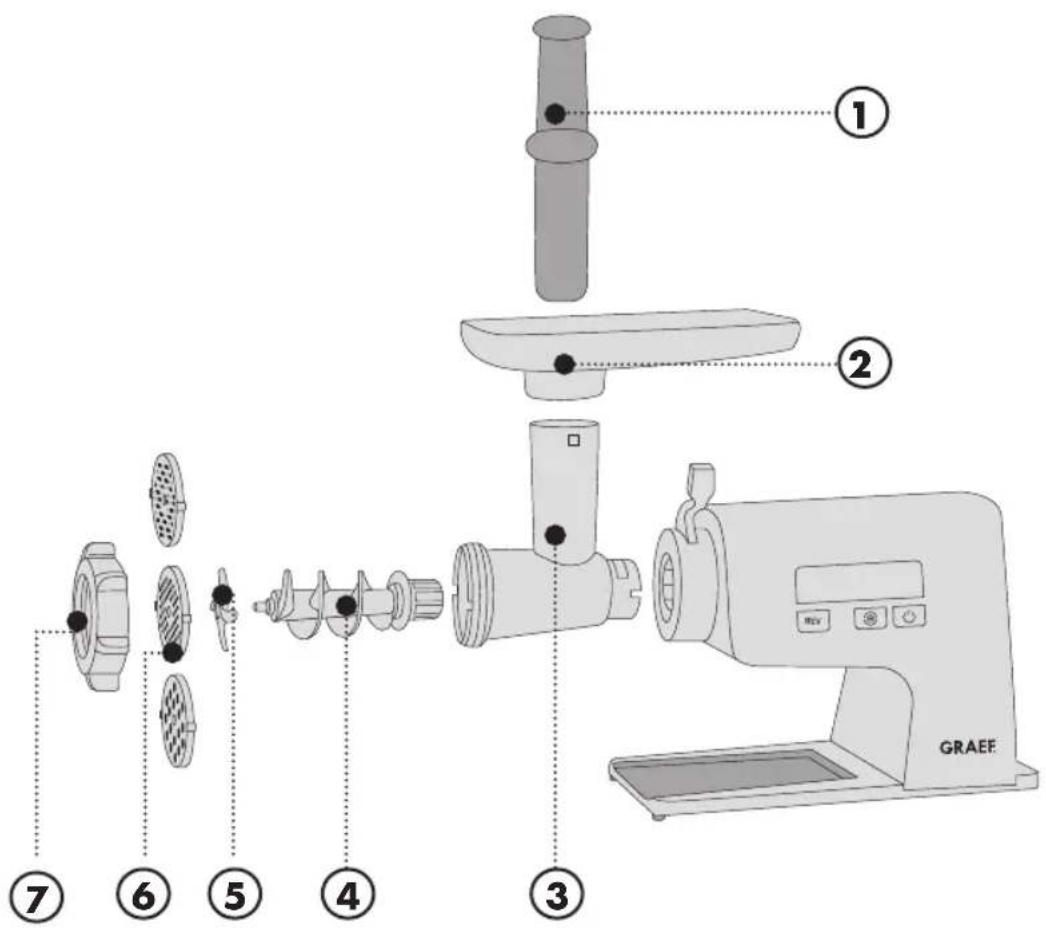

Panorama dettagliata del tritacarne

1. Pressino
2. Tramoggia
3. Convogliatore
4. Coclea
5. Lama
6. disco forato(Ø 3 mm fine, Ø 5 mm medio, Ø 8 mm grosso)
7. Ghiera

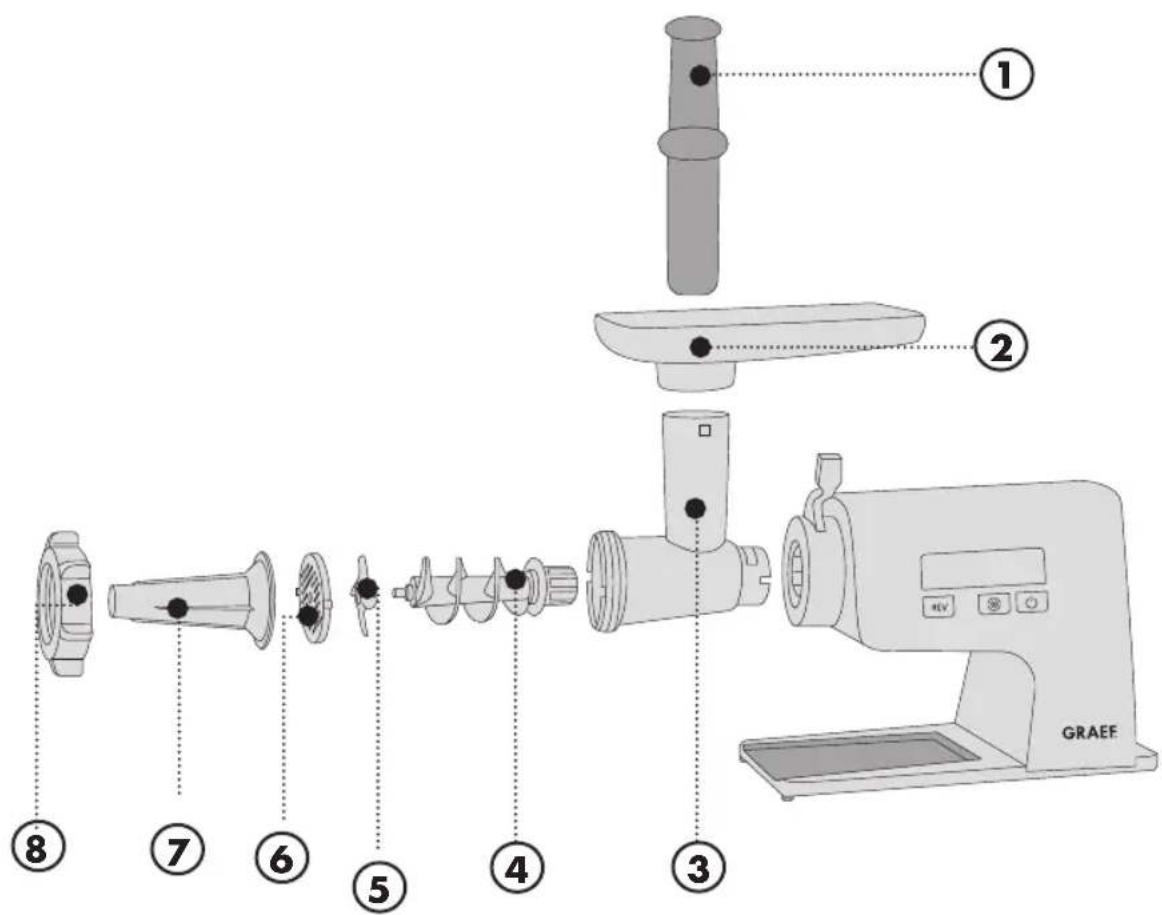

Panorama dettagliata dell'imbuto per insaccati

DE

EN

FR

NL

ES

IT

DK

SE

NO

PL

UKR

HU

1. Pressino
2. Tramoggia
3. Convogliatore
4. Coclea
5. Lama
6. disco forato (fine, medio, grosso)
7. Imbuto per insaccati
8. Ghiera

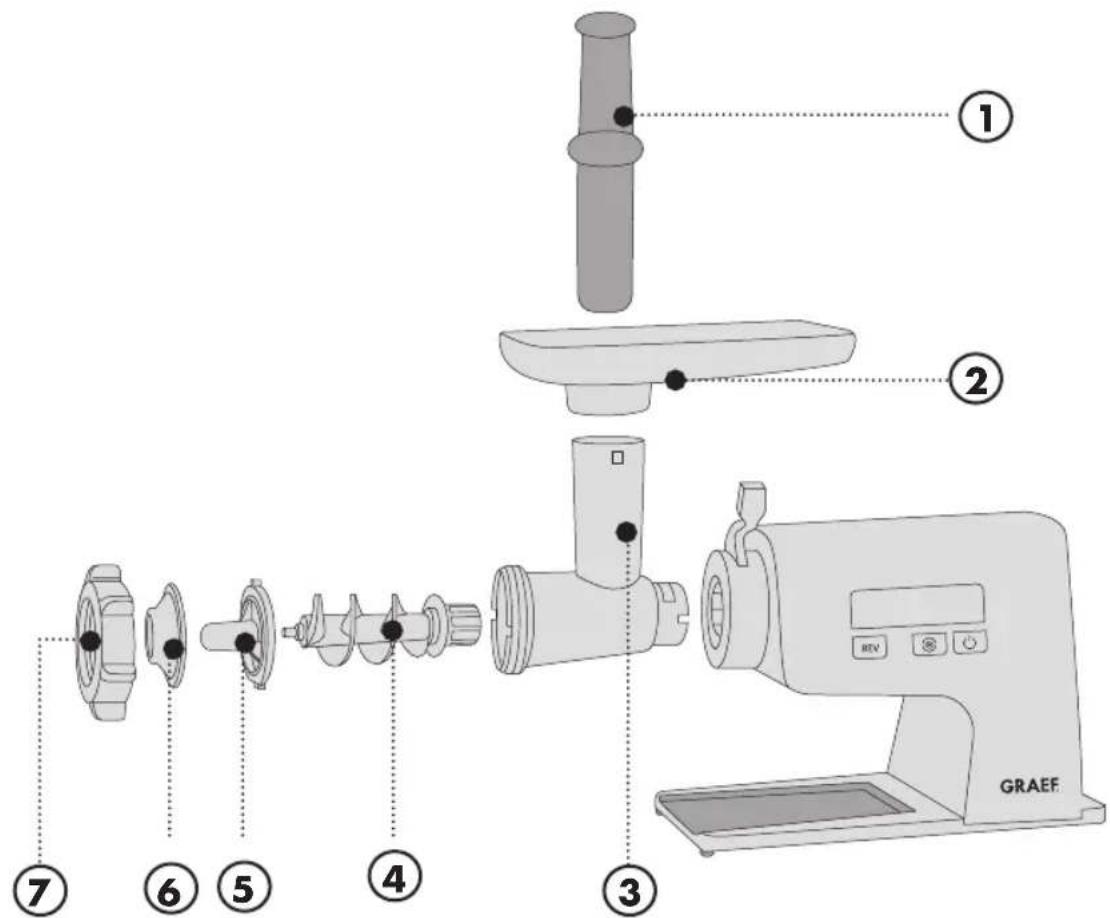

Panorama dettagliata dell'accessorio Kebbe

1. Pressino
2. Tramoggia
3. Convogliatore
4. Coclea
5. Accessorio Kebbe lungo
6. Accessorio Kebbe corto
7. Ghiera

Panorama dettagliata dell'imbuto per insaccati

DE

EN

FR

NL

ES

IT

DK

SE

NO

PL

UKR

HU

1. Pressino
2. Tramoggia
3. Convogliatore
4. Coclea
5. Lama
6. disco forato (fine, medio, grosso)
7. Accessorio per Spritzgebäck (tipici biscotti tedeschi)

8. Ghiera

9. Maschera per Spritzgebäck

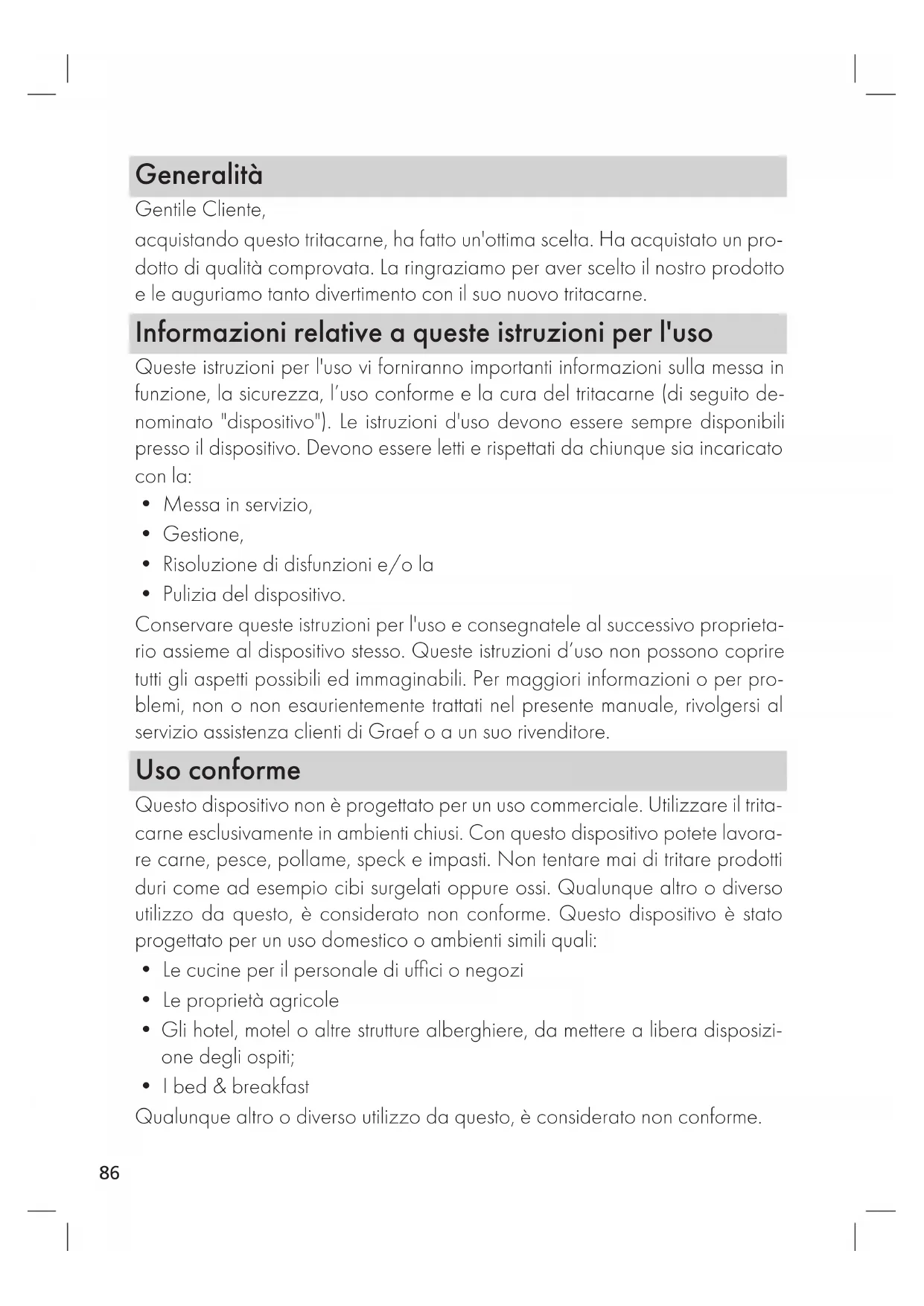

Generalità

Gentile Cliente,

acquistando quello tritacarne, ha fatto un'ottima scelta. Ha acquistato un prodotto di qualità comprovata. La ringraziamo per aver scelto il nostro prodotto e le auguriamo tanto divertimento con il suo nuovo tritacarne.

Informazioni relative a queste istruzioni per l'uso

Queste istruzioni per l'uso vi forniranno importanti informazioni sulla messa in funzione, la sicurezza, l'uso conforme e la cura del tritacarne (di seguito denominato "dispositivo"). Le istruzioni d'uso devono essere sempre disponibili presso il dispositivo. Devono essere letti e rispetto di chi应用程序 con la:

• Messa in servizio,
  Gestione,
  Risoluzione di disfunzioni e/o la
  Pulizia del disposativo.

Conservare queste istruzioni per l'uso e consegnatele al successivo proprieta- rario assieme al dispositivo stesso. Queste istruzioni d'uso non possono coprire tutti gli aspetti possibili ed immaginabili. Per maggiori informazioni o per problemi, non o non esaurientemente trattati nel presente manuale, rivolgersi al servizio assistenza clienti di Graef o a un suo rivenditore.

Uso conforme

Questo dispositivo non è progettato per un uso commerciale. Utilizzato il trita-carne esclusivamente in ambienti chiusi. Con questo dispositivo potete lavorare carne, pesce, pollame, speck e impasti. Non tentare mai di tritare prodotti duri come ad esempio cibi surgelati oppure ossi. Qualunque altri o diverso utilizzato da questo, è considerato non conforme. Questo dispositivo è stato progettato per un uso domestico o ambienti simili quali:

• Le cucine per il personale diUFFici o negoti
  Le proprieta agricole
• Gli hotel, motel o altre strutture alberghiere, da mettere a libera disposizione degli ospiti;
  I bed & breakfast

Qualunque altri o diverso utilizzo da questo, è considerato non conforme.

In caso di un utilizzo non conforme, il disposativo potrebbe presentare alcuni pericoli.

• Usare il dispositivo solo come previsto.
• Seguire attendamente tutti i processi descritti in queste istruzioni per l'uso.

Sono esclude qualsiasi rivendicazioni per anni riconducibili ad un uso non conforme. L'utente si assume agli rischio.

Limitazione della responsabilità

Tutte le informazioni tecniche, i dati e le note per l'installazione, l'utilizzo e la manutenzione conteni in queste istruzioni per l'uso, corrispondono all'aggiornamento dell'ultima edizione di stampa e vengono riportati nel rispetto della nostra migliorie conoscenza ed esperienza acquisita fino ad oggi. Le informazioni, le illustrazioni e le descriptors contene in queste istruzioni d'uso non possono quando dare luogo ad alcun reclamo.

Il produttore non si assume alcuna responsabilità per anni riconducibili a:

• L'inosservanza di queste istruzioni d'uso,
  I'uso non conforme,
• le riparazioni non idonee,
• le alterazioni tecniche,
• L'utilizzo di pezzi di ricambio non autorizzati.

Le traduzioni vengono effettuare al meglio delle capacità. Non ci assume lo alcuna responsabilità per gli errorsi di traduzione. è legally vincolante esclusivamente il testo originale tedesco.

Avverenze per la sicurezza

Questo dispositivo è conforme alle norme di sicurezza vigenti. Tuttavia, l'uso improprio può provocare lesioni personali o danni materiali.

Per un uso sicuro del disposativo, osservare le seguenti avvertenze per la sicurezza:

• Prima dell'uso, controllare attendamente se il contentatore del dispositivo, il cavo di collegamento o la spina di rete presentassero eventuali danni esterni visibili. Non mettere in funzione il dispositivo se lo stesso dovesse risultare difettoso.

• Per prevenir rischi e pericoli, un cavo di alimentazione danneggiato cui ènessere sostituito unicamente dal produttore, dal suo servizio di assistenza clienti o da una persona debitamente qualificata.

• Le riparazioni devono essere eseguite solo da un esperto o dal servizio assistenza clienti Graef. Le riparazioni improprie possono causare notevoli rischi per l'utente. Inoltre estinguono la garanzia.

• La riparazione del dispositivo in garanzia può essere effettuata unicamente tramite il servizio di assistenza clienti Graef, altrimenti il diritto alla garanzia decade.
• I componenti difettosi devono essere sostituiti solo con parti di ricambio originali. Solo utilizzando queste componenti si garantisce il rispetto dei requisiti di sicurezza.
• Questo dispositivo non può essere utilizzato da bambini. Il dispositivo e il suo cavo di collegamento devono essere tenuti fuori alla portata di bambini.
• Il disposativo può essere utilizzato da persone con ridotte attività fisiche, sensoriali o mentali, con mancanza di esperienza e/o conoscenza sul funzionamento dello stesso solamente se controllati o struitti circa l'uso sicuro del macchinario e solo una volta che abbiano compreso i rischi che derivano dallo stesso.
• Ai bambini non è permesso giocare con il disposativo.
• L'apparecchio in assenza di supervisione e prima del montaggio, smontaggio o della pulizia deve essere sempre scollegato alla rete.
• L'apparecchio non è destinato ad essere utilizzato mediante timer esterno o sistema di funzionamento remoto separato.
• Scollegare sempre il cavo di alimentazione dalla presa di corrente afterrando la spina di rete e non il cavo di cavo di collegamento stesso.
• Prima di attaccare l'apparecchio alla corrente, assicurarsi che la tension e la frequenza di alimentazione indicate sulla targhetto dei dati corpondano a quelli della vostra rete elettrica. Questi dati devono coincidere affinché non si verific他们在dani al disposizione.
• Non usare l'apparecchio se il cavo di allacciamento o la spina sono dan-neggiati.
• Prima di continuare ad utilizzato l'apparecchio, fare installare un nuovo cavo di alimentazione dal servizio clienti Graef oppure da un esperto in materia autorizzato.

• Non apriere in nessun caso il corpo dell'apparecchio. Se vengono toccati degli attacchi sotto tensione oppure componenti elettriche o meccaniche, sussiste il pericolo di scossa elettrica.

• Non toccare mai le parti sotto tensione. Sussiste il rischio di prendere la scossa che, nelle peggiore delle ipotesi, potrebbe portare alla morte.

• Non trasportare l'apparecchio tenendolo per il cavo di allacciamento.
• Non trasportare mai l'apparecchio nelle questo è in funzione.
  Non afferrare la spina con le mani umide.
• I materiali d'imballo non devono essere usati per giocare. Sussiste pericolodi soffocamento.
• Assicurarsi che il dispositivo sia spento e non sia collegato alla rete elettrica prima di effettuare interventi di pulizia e quando non viene utilizzato.
• Nonutilizzare detergenti aggressivi o abrasivi e solventi.
• Non gratare con oggetti duri per rimuovere lo sporco ostinato.
• Non sciacquare il disposativo con acqua corrente né immergerlo nell'acqua.
• Il prodotti alimentari da tritare devono essere liberi da elementi duri (per es. ossi, surgelati).

Disimballare

Per disimballare il dispositivo procedere come segue:

• Togliere l'apparecchio alla sua scatola di cartone.
• Rimuovere tutte le parti facenti parte dell'imballaggio etogliere eventuali adesivi dall'apparecchio (non rimuovere la targhetto dei dati).

Requisiti del punto di installmente

Per un funzionamento sicuro e essere erroni, durante l'installazione dell'apparecchio è necessario osservare quando segue:

• Utilizzare sempre una superficie dura, pianeggiante, orizzontale, antiscivo lo e resistente al calore con un'adeguata portata minima.
• Scegliere un punto di installation tale che i bambini non possano raggiungere i componenti mobili (in particolare la lama) del dispositivo.
• Questo appearecchio non è previsto per essere incassato in una parete o in un armadio a muro.
  Non mettere il dispositivo in un ambiente caldo, bagnato o umido.
• É importante che la presa di corrente sia facilmente accessibile dati che, in caso di emergenza, si possa rapidamente staccare il cavo di alimentazione.

Prima del primo utilizzato

Pulire con cura i singoli componenti per eliminare eventuali residui di produzione. Vedi "Pulizia".

Funzionamento

AVVERTENZA

• Il tempo massimo di utilizzo ininterrotto è pari a ca. 5 minuti. Lasciare raffreddare il disposativo per circa 10 minutì prima di procedere all'accessione successiva.

IMPORTANT!

• Maneggiare con cura la lama poiché la stessa è affiliata e potrebber causare lesioni.
  Il lato affilato delve essere rivolto in avanti, verso il disco forato.
• Accertarsi che la cavity predisposa corrisponda esattamente al perno di centraggio dell'alloggiamento.
• Se i prodotti alimentari si dovessero bloccare nella coclea, premere il pulsante "Rev". Mantenere il tasto in posizione per 5 secondi.
• Non inseire mai le mani nel vano di riempimento. Utilizzare sempre il pressino.
• Estrarre e insere il convogliatore solamente quando il disposativo è fermo e il cavo di collegamento non è inserito.
• Se il disposativo si dovesse spegnere durante il ciclo di lavorazione, significata che si è surriscaldo. Staccare la spina alla presa elettrica e lasciare raffreddare il disposativo per almeno 1 ora.

Gruppo mobile del tritacarne

• Inserire l'alloggiamento della coclea e chiudere la leva di bloccaggio.
• Inserire la coclea nel convogliatore.
  Montare quindi la lama.
  Montare il disco forato desiderato.
• Avvitre dunque la ghiera.
• Collocare la tramoggia.
• Inserire la spina nella presa di corrente, il disposizione è in stand-by.

• Collocare un piatto o una ciotola sotto l'erogatore.

• Porre il prodotto alimentare da tritare sulla tramoggia. Tagliare preventamente la carne in strisce larghe ca. 2,5 cm e lunghe ca. 10 cm.

AVVERTENZA

Se non viene premuto il pulsante di avvio/arresto entro 5 minuti, il dispositivo si spegne. Per riaccendere il dispositorio, premere il tasto Start/Stop.

• Premere il pulsante Start/Stop.
• Premere il pulsante della velocità. Qui si ha la possibilità di scegliere tra due velocità (1 e 2).
• Utilizzare esclusivamente il pressino in dotazione per aggiungere il prodotto.
• Al termine del processo di triturazione, premere il pulsante Start/Stop.
• Per smontare il disposativo, staccare le presa di corrente alla spina, spostare la leva di bloccaggio versuso l'alto, rimuovere l'accessorio dall'unità di azionamento e smontare tutti i singoli pezioni procedendo in ordine inverso.

Accessorio per insaccati

• Inserire la coclea nel convogliatore.
  Montare quandla lama.
  Montare il disco forato desiderato.
  Montare l'imbuto per insaccati.
• Avvitare dunque la ghiera.
• Collocare la tramoggia.
• Inserire la spina nella presa di corrente, il dispositorio è in stand-by.
• Collocare un piatto o una ciotola sotto l'erogatore.
• Infilare il budello naturale o sintetico sull'apposita sporgenza per insaccati. Consiglio: Per un risultato migliorare, lasciare a mollo il budello artificiale o naturale in acqua tiepida per circa 10 minuti prima della lavorazione.
• Porre il prodotto alimentare da tritare sulla tramoggia. Tagliare preventamente la carne in strisce larghe ca. 2,5 cm e lunghe ca. 10 cm.

AVVERTENZA

Se non viene premuto il pulsante di avvio/arresto entro 5 minuti, il dispositivo si spegne. Per riaccendere il dispositivo, premere il tasto Start/Stop.

• Premere il pulsante Start/Stop.
• Premere il pulsante della velocità. Qui si ha la possibilità di scegliere tra

due velocità (1 e 2).

• Utilizzare esclusivamente il pressino in dotazione per aggiungere il prodotto.
• Al terme del processo di triturazione, premere il pulsante Start/Stop.
• Per smontare il disposativo, staccare le presa di corrente alla spina, spostare la leva di bloccaggio versuso l'alto, rimuovere l'accessorio dall'unità di azionamento e smontare tutti i singoli pezioni procedendo in ordine inverso.

Accessorio per kibbeh

• Inserire la coclea nel convogliatore.
• Inserire il formatore e poi l'accessorio per kibbeh.
• Avvitare dunque la ghiera.
  Collocare la tramoggia.
• Inserire la spina nella presa di corrente, il dispositorio è in stand-by.
• Collocare un piatto o una ciotola sotto l'erogatore.
• Porre il prodotto alimentare da tritare sulla tramoggia. Tagliarepreventamente la carne in strisce larghe ca. 2,5 cm e lunghe ca. 10 cm.

AVVERTENZA

Se non viene premuto il pulsante di avvio/arresto entro 5 minuti, il dispositivo si spegne. Per riaccendere il dispositivo, premere il tasto Start/Stop.

• Premere il pulsante Start/Stop.
• Premere il pulsante della velocità. Qui si ha la possibilità di scegliere tra due velocità (1 e 2).
• Utilizzare esclusivamente il pressino in dotazione per aggiungere il prodotto.
• Al termine del processo di triturazione, premere il pulsante Start/Stop.
• Per smontare il dispositivo, staccare le presa di corrente alla spina, spostare la leva di bloccaggio verso l'alto, rimuovere l'accessorio dall'unità di azionamento e smontare tutti i singoli pezioni procedendo in ordine inverso.

Accessorio per Spritzgebäck (tipici biscotti tedeschi)

• Inserire la coclea nel convogliatore.
  Montare la lama.
  Montare il disco forato desiderato.
• Montare poi l'accessorio per il Spritzgebäck sulla ghiera in modo che si

trovi davanti, sull'apertura.

• Avvitare dunque la ghiera. Prima di stringere la ghiera, bloccare l'accessorio per il Spritzgebäck in modo che risulti dritto rispetto alla stessa.
• Utilizzare dunque i vari inserti per ottenere varie forme per i vostri biscotti.
• Collocare la tramoggia.
• Inserire la spina nella presa di corrente, il dispositorio è in stand-by.
• Collocare un piatto o una ciotola sotto l'erogatore.
• Porre il prodotto alimentare da tritare sulla tramoggia. Tagliare preventamente la carne in strisce larghe ca. 2,5 cm e lunghe ca. 10 cm.

AVVERTENZA

Se non viene premuto il pulsante di avvio/arresto entro 5 minuti, il dispositivo si spegne. Per accendere il dispositivo, tenere premuto il tasting/Stop per 3 secondi.

• Premere il pulsante Start/Stop.
• Premere il pulsante della velocità. Qui si ha la possibilità di scegliere tra due velocità (1 e 2).
• Utilizzare esclusivamente il pressino in dotazione per aggiungere il prodotto.
• Al termine del processo di triturazione, premere il pulsante Start/Stop.
• Per smontare il dispositivo, staccare le presa di corrente alla spina, spostare la leva di bloccaggio versuso l'alto, rimuovere l'accessorio dall'unità di azionamento e smontare tutti i singoli pezzi procedendo in ordine inverso.

Inversione di marcia

Se il dispositivo blocca, premere "REV". La vite gira nel senso opposto.

Pulizia

Pulire il disposativo con un panno morbido e umido e, successivamente, lasciarlo asciugare. Non sciacquare il disposativo con acqua corrente né immergerlo nell'acqua.

Tutti gli accessori possono essere puliti in acqua calda con del detersivo.

AVVERTENZA

• Il disposativo e gli accessori non sono adatti al lavaggio in lavastoviglie.
• Prima di anni pulizia scollegare la spina di rete.

Lasciare asciugare tutti i pezzi dopo averli puliti. Rimontare l'intera gruppo mobile del tritacarne.

Assistenza clienti

Nel caso il vosto appearecchio Graef si fosse danneggiato, si prega di contatta re il vosto rivenditore oppure il servizio di assistenza clienti Graef al numero [phone] oppure tramite e-mail all'indirizzo [e-mail]

Smaltimento

Questo prodotto non deve essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettroniche. Il symbolo applicato al prodotto e riportato sulle istruzioni per l'uso fa riferimento a questo. I materiali

sono riciclabili in base al contrassegno che riportano. Il riutilizzo, il riciclaggio o altre forme di valorizzazione di apparecchiature obsolete, rappresentano un importante contributo alla tutela dell'ambiente. Informatevi presso il vostro comune per conoscere i centri di raccolta di competenza.

Garanzia di 2 anni

A partire dalla data di cessione, per quello prodotto offriamo 24 mesi di garanzia per difetti riconducibili a errorsi di processo di realizazione oppure a difetti materiali. Il diritto legale alla garanzia resta invariata da这一点a regolazione in base al § 439 seg. del BGB-E (progetto di legge del codice civile tedesco). La prestazione di garanzia non contempla i dati derivanti da uso o trattamento improperio, come i difetti che influiscono sul funzionamento o il valore dell'apparecchio solo in misura esigua. Oltre a cui, non ci assumiamo alcuna responsabilità per anni riconducibili ad una mancata o una insufficiente cura del dispositivo. Anche in quello caso, la garanzia decade. Sono inoltre escludi dal diritto di garanzia i dati da trasporto, fin tanto che nei non ne siamo responsabili. Per anni derivanti da una riparazione non eseguita da nei o dai nostri rappresentanti, il diritto di garanzia è escluso. In caso di reclamo legittimo effettueremo a mystra scelta la riparazione del prodotto difettoso o la sua sostituzione con un prodotto esente da difetti.
