MANUALE UTENTE WS 8119 TECHNOLINE

• Ora radiocontrollata tramite segnale DCF77
- Sensore per temperatura esterna wireless a 433,92 MHz
- Portata della trasmissione wireless oltre 60 metri in zone aperte
• Calendario fino all'anno 2099

• Giorni della settimana in 7 lingue selezionabili dall'utente: inglese, tedesco, italiano, francese, spagnolo, olandese e danese

- Visualizzazione dell'ora nei formati 12/24 ore

• Funzione sveglia giornaliera

- Funzione Snooze (opzioni selezionabili 1-30 min. e OFF)

- Indicatore di batteria in esaurimento

- Intervallo di misurazione della temperatura:

Interna: -9,9 °C - 50 °C

Esterna: -25 °C - 60 °C

• Temperatura visualizzabile in °C o °F
- Allerta ghiaccio
- Visualizzazione e memoria delle temperature massima e minima del giorno
- Funzione previsioni meteo
- Alimentazione stazione base: 2 batterie AA LR6 (non in dotazione)
- Alimentazione sensore esterno: 2 batterie AA LR6 (non in dotazione)

Panoramica prodotto

A1 23:45' 16 A2 30° 12" ↑ INDOOR MON 23.6 -8.2 A3 A6 OUTDOOR A7

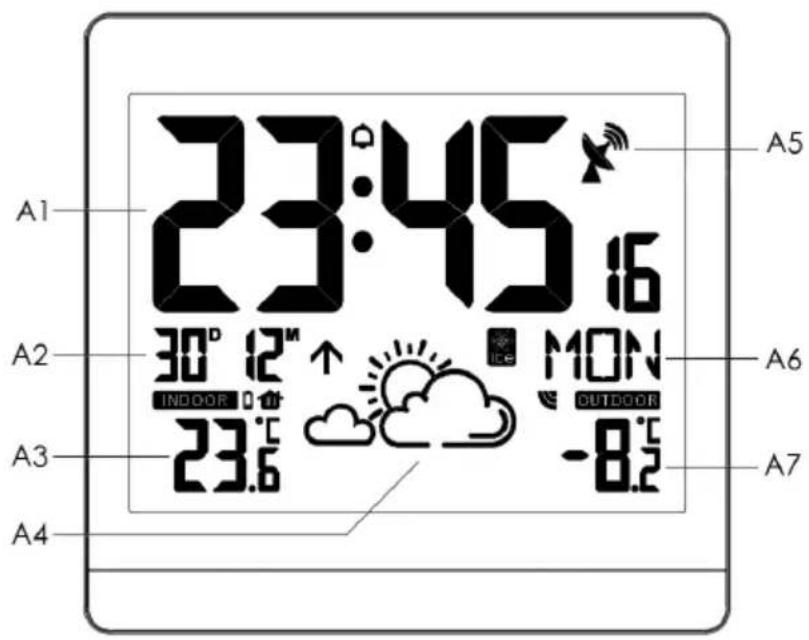

Parte A - Lato anteriore

A1: Ora
A2: Giorno e mese
A3: Temperatura interna
A4: Simbolo previsioni meteo
A5: Icona di ricezione del segnale (torre radio)
A6: Giorni settimana
A7: Temperatura esterna

B8 B1 B2 B3 B4 B5 B6 B7

C1

C2 Open

C3 C4

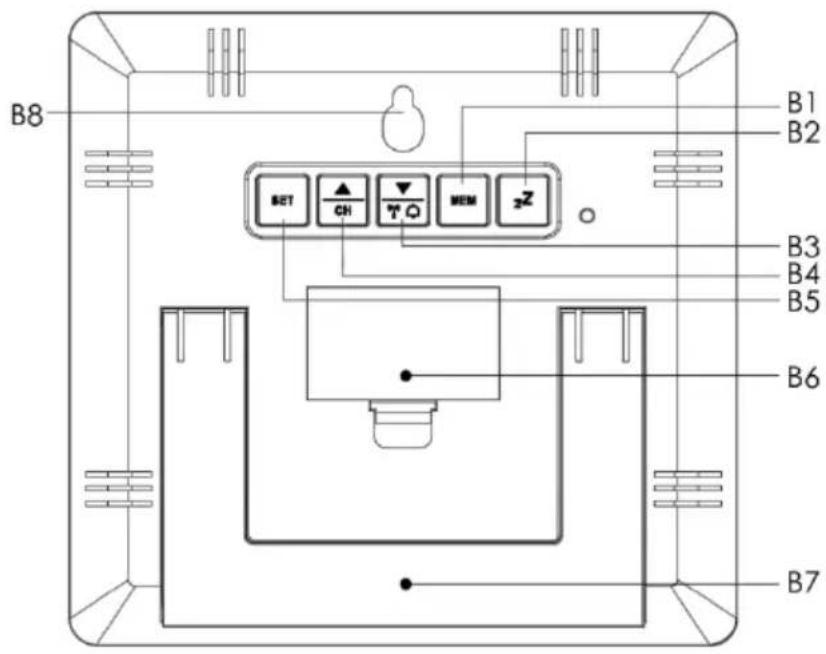

Parte B - Lato posteriore

B1: Pulsante "MEM"
B2: Pulsante "zZ" (SNOOZE)
B3: Pulsante "DOWN / WAVE / ALARM"
B4: Pulsante "UP / CH"
B5: Tasto "SET"
B6: Coperchio vano batteria
B7: Supporto
B8: Foro montaggio a parete

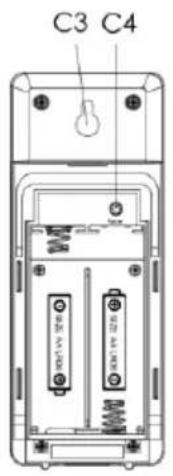

Parte C – Sensore esterno

C1: LED indicatore di trasmissione
C2: Coperchio vano batteria
C3: Foro montaggio a parete
C4: Pulsante "Reset"

Funzionamento iniziale

• Aprire il coperchio del vano batteria della stazione base.
• Inserire 2 batterie AA rispettando la corretta polarità (i segni “+” e “-”). Chiudere il coperchio del vano batterie.
• Quando si inseriscono le batterie, tutte le icone sul display LCD si accendono per 3 secondi, l'unità emette un bip e infine mostra la temperatura interna.
• La stazione meteo inizierà a connettersi al sensore esterno. Questa operazione può richiedere fino a 3 minuti ed è indicata dal simbolo dell'antenna RF lampeggiante nell'area del display "OUTDOOR" del ricevitore.
• Rimuovere il coperchio del vano batterie del sensore esterno e inserire 2 batterie AA, rispettando la polarità indicata dai segni “+” e “−”. Chiudere il coperchio del vano batterie.
  • Tre minuti dopo essersi connessa al sensore esterno, la stazione base accede alla modalità di ricezione del segnale orario DCF77.

Ricezione del segnale orario radiocontrollato (DCF77)

• Tre minuti dopo aver cominciato a ricevere la temperatura esterna, la stazione meteo accede alla modalità di ricezione dell'ora radiocontrollata.
• Ogni giorno alle ore 1:00/2:00/3:00, l'orologio effettua automaticamente la sincronizzazione con il segnale DCF77 per correggere eventuali deviazioni dall'ora esatta. Se questo tentativo di sincronizzazione non va a buon fine, l'icona dell'antenna radio scompare dal display e il sistema tenterà automaticamente un'altra sincronizzazione dopo un'ora. Questa procedura viene ripetuta automaticamente fino a un massimo di 5 volte.
• Per avviare la ricezione manuale del segnale DCF77, tenere premuto il pulsante B3 per 3 secondi. Se non viene ricevuto alcun segnale per 7 minuti, la ricerca del segnale DCF77 si interrompe e riprende all'ora successiva.
  • Per interrompere la ricerca del segnale durante la ricezione DCF77, premere una volta il pulsante B3

Note:

• L'icona dell'antenna radio lampeggiante indica che la ricezione del segnale DCF è stata avviata.
• L'icona dell'antenna radio lampeggiante di continuo indica che il segnale DCF è stato ricevuto con successo.
• Si raccomanda una distanza minima di 2,5 metri da tutte le fonti di interferenza, come televisioni o monitor di computer
• La ricezione radio è più debole in ambienti con pareti in cemento (ad es.: in cantine) e in uffici. In tal caso, avvicinare l'unità a una finestra.
- Quando l'unità è in modalità di ricezione del segnale DCF77, tutti i pulsanti, con l'eccezione del pulsante B3 ▼, sono disattivati. Per effettuare altre operazioni è necessario premere il pulsante B3 ▼ per uscire dalla modalità di ricezione DCF77.

Impostazione manuale dell'ora

• Tenere premuto il pulsante B5 SET per 3 secondi: l'icona "ON/OFF" comincia a lampeggiare. Quindi, utilizzare i pulsanti "▲" o "▼" per impostare la funzione dell'ora radiocontrollata su ON o OFF.

• Premere il pulsante SET per confermare l'impostazione e passare a quella successiva. La sequenza delle voci da impostare è:

- RCC ON/OFF → Formato ORA (12/24 HR) → ZONA (-12\~12) → ORE → MINUTI → Formato DATA (G/M o M/G) → ANNO → MESE → DATA → Lingua giorni della settimana → Unità temperatura (°C/°F) → Tendenza del tempo → Completare la configurazione e uscire da questa modalità

- Durante la configurazione dei valori, premere una volta i pulsanti ▲ o ▼ per aumentare o diminuire il valore di 1, tenerli premuti per aggiungere o sottrarre rapidamente il valore.

• Le impostazioni della lingua per i giorni della settimana sono mostrate nella tabella seguente:

Lingua		Domenica	Lunedì	Martedi	Mercoledì	Glovedì	Venerdì	Sabato
Tedesco	GER	SON	MON	DIE	MIT	DON	FRE	SAM
Inglese	ENG	SUN	MON	TUE	WED	THU	FRI	SAT
Francese	FRE	DIM	LUN	MAR	MER	JEU	VEN	SAM
Italiano	ITA	DOM	LUN	MAR	MER	GIO	VEN	SAB
Spagnolo	SPA	DOM	LUN	MAR	MIE	JUE	VIE	SAB
Olandese	DUT	ZON	MAA	DIN	WOE	DON	VRI	ZAT
Danese	DAN	SON	MAN	TIR	ONS	TOR	FRE	LOR

• Se non si effettua un'operazione valida entro 20 secondi, essa ritorna automaticamente alla modalità orario normale dalla modalità impostata.

Impostazione delle sveglie giornaliere

• Premere una volta il pulsante B3 ; sul display LCD appare l'icona per indicare che la funzione della sveglia è attiva (ON). Premere una volta il pulsante per disattivare (OFF) la sveglia: l'icona scompare dal display LCD.
  Premere una volta il pulsante SET: sul display LCD appare "6:30AL" (ora della sveglia). Tenere premuto il pulsante SET per tre secondi, fino a quando l'ora della sveglia non comincia a lampeggiare. Impostare l'ora della sveglia desiderata con i pulsanti "▲" o "▼".
• Premere il pulsante SET per confermare l'impostazione; i minuti dell'orario della sveglia cominciano a lampeggiare. Impostare la durata in minuti utilizzando i pulsanti "SET".
• Premere il pulsante SET per confermare l'impostazione; l'intervallo di ripetizione della sveglia (snooze) comincia a lampeggiare. Impostare la durata in minuti utilizzando i pulsanti "▲".
  • Premere il pulsante SET per confermare l'impostazione e terminare le procedure di impostazione.
  Durante la regolazione, tenere premuti i pulsanti “▲” o “▼” per aumentare o diminuire il valore in modo rapido e continuo.

Note:

• Se entro 20 secondi non viene premuto alcun pulsante, l'unità torna automaticamente alla modalità di visualizzazione dell'ora corrente.
- La sveglia suonerà per 2 minuti se non viene disattivata premendo qualsiasi pulsante. In questo caso la sveglia sarà ripetuta automaticamente dopo 24 ore.
- Una volta raggiunta l'ora della sveglia, l'unità emette un segnale acustico di intensità crescente.

Spegnimento del segnale della sveglia

Mentre la sveglia suona, premere un pulsante qualsiasi (tranne B2 ^z^2 ) per interrompere il segnale acustico. Non è necessario riattivare la sveglia. Questa suonerà automaticamente all'ora precedentemente impostata.

Funzione di ripetizione

Mentre la sveglia suona, premere il pulsante B2 ^,z per accedere alla modalità SNOOZE. Il segnale della sveglia suona nuovamente dopo il tempo di snooze impostato.

Ricezione sensore esterno

• La stazione meteo inizia automaticamente a ricevere il segnale del sensore termico esterno dopo l'inserimento delle batterie.

• Il sensore remoto trasmetterà automaticamente il valore della temperatura alla stazione base dopo che le batterie sono inserite.
- Se la stazione base non riceve i dati dal sensore remoto ("- -.-" appare sul display LCD), tenere premuto il pulsante B4 CH per 3 secondi per ricevere manualmente i dati. Quando l'icona RF lampeggia sul display LCD, la stazione base comincia a ricevere i dati dal sensore remoto.

Temperatura massima/minima

- La stazione meteo registra i valori delle temperature massima e minima.

- Premere una volta il pulsante B1 per visualizzare il valore massimo: sul display appare MAX. Premere di nuovo il pulsante B1 MEM

per visualizzare il valore della temperatura minima: sul display appare MIN.

- Tenere premuto il pulsante MEM per tre secondi per riportare i valori MIN/MAX alla temperatura corrente.

• Le temperature MIN/MAX vengono azzerate automaticamente ogni giorno alle ore 0:00.

Nota:

- Se i valori della temperatura sono al di sotto della soglia minima dell'intervallo operativo, LL.L appare sul display. Se i valori della temperatura superano la soglia massima dell'intervallo operativo, HH.H appare sul display.

Allerta ghiaccio

Il simbolo di allerta ghiaccio lampeggia sul display quando la temperatura esterna raggiunge valori compresi tra -1.0 e 2,9 °C.

Funzione previsioni meteo

• Le previsioni meteo sono calcolate dalla valutazione delle fluttuazioni nella pressione barometrica e può differire dalle condizioni meteo attuali.
  • Le icone meteo indicano le variazioni meteorologiche nelle prossime 8 ore e non la situazione attuale.
• La stazione meteo mostra i simboli meteo seguenti:

Soleggiato
Leggermente nuvoloso
Nuvoloso
Piovoso
Pioggia intensa
Nevoso

Display pressione barometrica di tendenza

La pressione atmosferica è in aumento.

La pressione atmosferica è in diminuzione.

Se la freccia della tendenza non è visibile, la pressione atmosferica è stabile.

Con la presente Technotrade dichiara che questo WS 8119 è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 2014/53/EU e ROHS 2011/65/CE. La dichiarazione di conformità UE originale si trova a: www.technoline.de/doc/4029665081199

Dati tecnici:

Frequenza di trasmissione: 433 MHz

Potenza massima di trasmissione: 8 dBm

Effetti ricezione ambientale

L'orologio offre un orario accurato grazie alla tecnologia wireless. Come per tutti i dispositivi wireless, la ricezione può essere influenzata dalle seguenti circostanze:

• Lunga distanza di trasmissione
• Prossimità di montagne e valli
• Prossimità di autostrade, stazioni, aeroporti, cavi di alta tensione e così via.

• Prossimità di cantieri
• Collocazione tra edifici alti
- Collocazione all'interno di edifici in cemento
- Prossimità di apparecchiature elettriche (computer, TV e altro) e strutture metalliche
- Collocazione all'interno di veicoli in movimento

Posizionare l'orologio in una posizione per un segnale ottimale, ad esempio vicino a una finestra e lontano da superfici metalliche o elettrodomestici.

Precauzioni

• L'unità è intesa solo per uso in interni.
• Non esporre l'unità a forza eccessiva o shock.
  • Non esporre l'unità a temperature estreme, raggi solari diretti, polvere o umidità.
  • Non immergere in acqua.
• Evitare il contatto con qualsiasi materiale corrosivo.
• Non gettare l'unità nel fuoco in quanto potrebbe esplodere.
• Non aprire l'alloggiamento posteriore interno o alterare componenti di questa unità.

Avvisi di sicurezza delle batterie

• Utilizzare solo batterie alcaline, non batterie ricaricabili.
  • Installare le batterie correttamente rispettando la polarità (+/-).
• Sostituire sempre un set completo di batterie.
• Non utilizzare mai batterie usate e nuove contemporaneamente.
• Rimuovere immediatamente le batterie scariche.
• Rimuovere le batterie inutilizzate.
• Non ricaricare e non smaltire le batterie nel fuoco in quanto possono esplodere.
  • Assicurarsi che le batterie siano conservate lontano da oggetti metallici in quanto il contatto può causare un corto circuito.
• Evitare di esporre le batterie a temperatura o a umidità estreme o a luce solare diretta.
• Tenere tutte le batterie fuori dalla portata dei bambini. Perché potrebbero causare il rischio di soffocamento.

Utilizzare il prodotto solo per lo scopo previsto.

Obblighi in base alla normativa sulle batterie

Non smaltire le batterie vecchie con i rifiuti domestici in quanto possono causare danni alla salute e all'ambiente. È possibile consegnare le batterie usate gratuitamente al proprio rivenditore e punti di raccolta. L'utente finale è obbligato per legge a portare le batterie esauste ai distributori e agli altri punti di raccolta!

Considerare il carico in base alla normativa sui dispositivi elettrici

Questo simbolo indica che i dispositivi elettrici alla fine del loro ciclo di vita devono essere smaltiti separatamente dai rifiuti domestici generali. Portare l'unità al proprio punto di raccolta rifiuti locale o a un centro per la raccolta differenziata. Questa disposizione si applica a tutti i paesi dell'Unione europea e agli altri paesi europei in cui viene praticata la raccolta

differenziata.
