Tipo di prodotto	Ripetitore DECT
Marca	Grandstream
Modello	DP760
Alimentazione	PoE (802.3af) o adattatore di rete 5V micro-USB
Funzioni principali	Estensione della copertura DECT fino a 300 m esterni / 50 m interni, supporto per 2 chiamate HD simultanee, associazione automatica con base DP750, gestione tramite interfaccia web
Connettività	Porta Ethernet RJ45, PoE
Indicatori luminosi	LED per stato rete, associazione DECT
Sicurezza	Utilizzo di un adattatore appropriato, non esporre ad umidità >90% o temperature al di fuori dell'intervallo -10°C a 50°C
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Contenuto della confezione	Ripetitore DP760, adattatore di rete 5V, cavo Ethernet, guida rapida all'installazione, dichiarazione GPL
Compatibilità	Base Grandstream DP750, combinati DP720

Domande frequenti - DP760 GRANDSTREAM

Come associare il DP760 alla base DP750 in modalità automatica?

Posizionare il DP760 accanto al DP750 e accenderlo. I LED di associazione lampeggiano. Avviare l'associazione radio sul DP750 tenendo premuto il pulsante Radio/Page per 7 secondi, o tramite l'interfaccia web facendo clic sul pulsante (P). Il DP760 si associa automaticamente se l'opzione 'Utilizza il codice base RFPI configurato manualmente' è disattivata.

Come associare il DP760 manualmente?

Accedere all'interfaccia web del DP760, andare su DECT > Impostazioni generali, attivare l'opzione 'Utilizza l'indirizzo RFPI della base configurato manualmente' e inserire l'indirizzo RFPI del DP750 (disponibile in Stato > Stato DECT). Fare clic su Salva e applica, quindi andare su Stato > Stato DECT e fare clic su 'Blocco manuale su xxxxxxxxxxx'.

Come dissociare il DP760 dalla base?

Esistono diversi metodi: tramite l'interfaccia web del DP760 (Stato > Stato DECT > Disconnetti), tenendo premuto il pulsante Radio/Page per 7 secondi, o tramite l'interfaccia web del DP750 (Stato > Stato del ripetitore DECT > selezionare il dispositivo > Disconnetti).

Qual è l'alimentazione richiesta per il DP760?

Il DP760 può essere alimentato tramite PoE (Power over Ethernet) tramite la porta di rete, o tramite un adattatore di rete 5V micro-USB fornito nella confezione.

Come accedere all'interfaccia web del DP760?

Collegare il DP760 alla rete. Su un computer nella stessa rete, accedere alla posizione di rete e fare clic sul dispositivo 'GRANDSTREAM-DECTREPEATER'. Utilizzare il nome utente 'admin' e la password (per HW versione 1.3A e successive, la password si trova sull'etichetta sul retro; per le versioni precedenti, è 'admin' per impostazione predefinita).

Cosa fare se i LED del DP760 non si accendono?

Controllare l'alimentazione: assicurarsi che il cavo Ethernet sia collegato correttamente e che il PoE sia attivo, o che l'adattatore di rete sia inserito. Se il problema persiste, ripristinare il dispositivo tenendo premuto il pulsante Reset per 7 secondi.

Qual è la portata del ripetitore DP760?

Il DP760 estende la copertura DECT con una portata aggiuntiva di 300 metri all'esterno e 50 metri all'interno, a seconda delle condizioni ambientali.

Come ripristinare le impostazioni di fabbrica del DP760?

Tenere premuto il pulsante Reset per circa 7 secondi fino a quando i LED lampeggiano. Il dispositivo si riavvia e torna alle impostazioni di fabbrica, quindi passa in modalità 'Auto-regione'.

Come attivare la modalità ripetitore sul DP750?

Accedere all'interfaccia web del DP750, andare su DECT > Impostazioni generali DECT e attivare l'opzione 'Modalità ripetitore'. Fare clic su Salva e applica, quindi riavviare il DP750.

Il DP760 supporta il PoE?

Sì, il DP760 supporta l'alimentazione PoE (Power over Ethernet) tramite la porta RJ45. Può anche essere alimentato da un adattatore di rete 5V micro-USB.

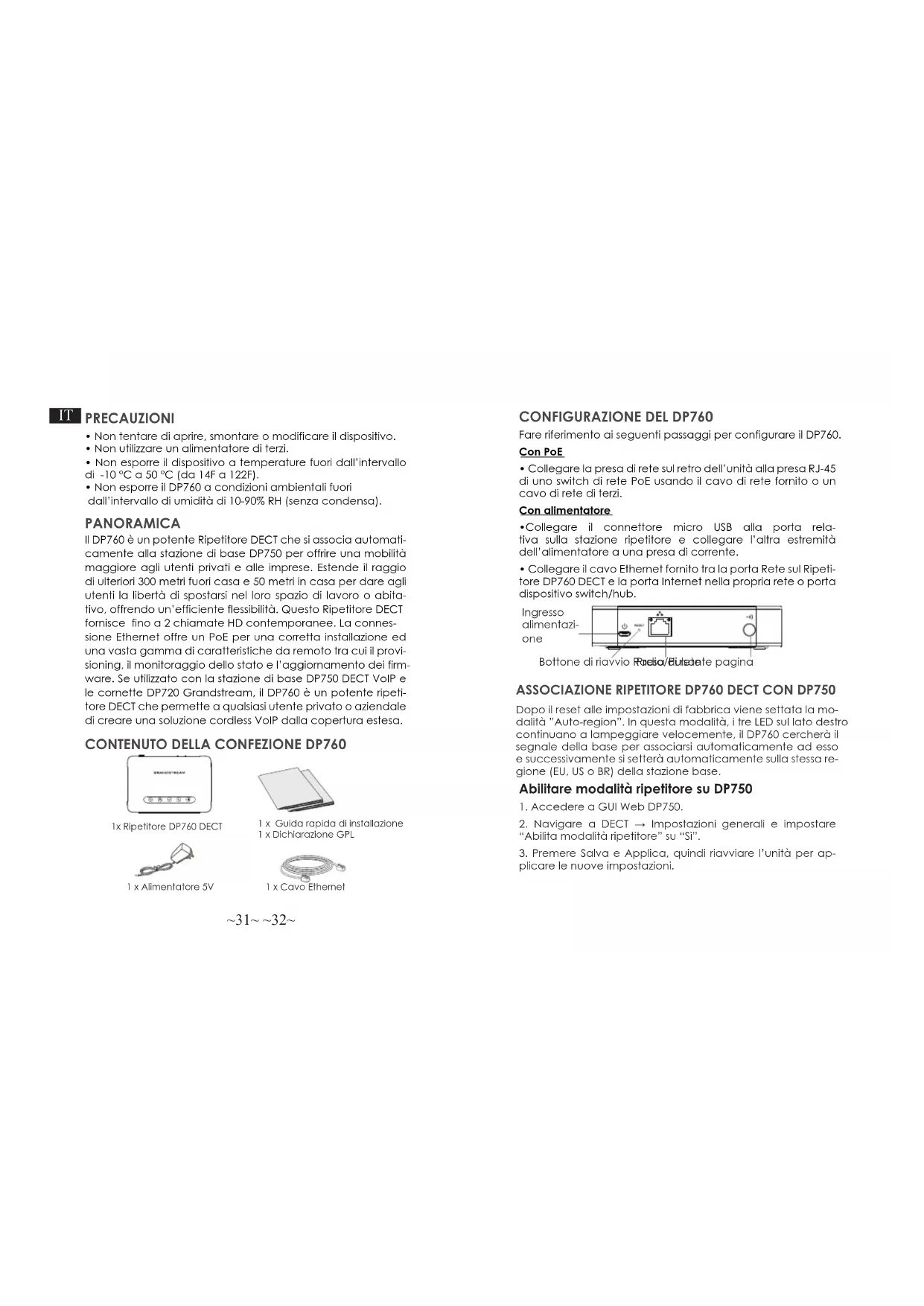

MANUALE UTENTE DP760 GRANDSTREAM

Non tentare di aprire, smontare o modificare il dispositivo. Non utilizzare un alimentatore di terzi. Non esporre il dispositivo a temperature fuori dall'intervallo di -10 °C a 50 °C (da 14 °F a 122 °F). Non esporre il DP760 a condizioni ambientali fuori dall'intervallo di umidità di 10-90% RH (senza condensa).

PANORAMICA

Il DP760 è un potente Ripetitore DECT che si associa automaticamente alla stazione di base DP750 per offrire una mobilità maggiore agli utenti privati e alle imprese. Estende il raggio di ulteriori 300 metri fuori casa e 50 metri in casa per dare agli utenti la libertà di spostarsi nel loro spazio di lavoro o abitativo, offrendo un'efficiente flessibilità. Questo Ripetitore DECT fornisce fino a 2 chiamate HD contemporanee. La connessione Ethernet offre un PoE per una corretta installazione ed una vasta gamma di caratteristiche da remoto tra cui il provisioning, il monitoraggio dello stato e l'aggiornamento del firmware. Se utilizzato con la stazione di base DP750 DECT VoIP e le cornette DP720 Grandstream, il DP760 è un potente ripetitore DECT che permette a qualsiasi utente privato o aziendale di creare una soluzione cordless VoIP nella copertura estesa.

CONTENUTO DELLA CONFEZIONE DP760

1x Ripetitore DP760 DECT 1x Alimentatore 5V

1x Guida rapida di installazione 1x Dichiarazione GPL

1 x Cavo Ethernet

Fare riferimento ai seguenti passaggi per configurare il DP760.

Con PoE

• Collegare la presa di rete sul retro dell'unità alla presa RJ-45 di uno switch di rete PoE usando il cavo di rete fornito o un cavo di rete di terzi.

Con alimentatore

• Collegare il connettore micro USB alla porta relativa sulla stazione ripetitore e collegare l'altra estremità dell'alimentatore a una presa di corrente.
• Collegare il cavo Ethernet fornito tra la porta Rete sul Ripetitore DP760 DECT e la porta Internet nella propria rete o porta dispositivo switch/hub.

Bottone di riavvio Raelia/Elutedate pagina

ASSOCIAZIONE RIPETITORE DP760 DECT CON DP750

Dopo il reset alle impostazioni di fabbrica viene settata la modalità "Auto-region". In questa modalità, i tre LED sul lato destro continuano a lampeggiare velocemente, il DP760 cercherà il segnale della base per associarsi automaticamente ad esso e successivamente si setterà automaticamente sulla stessa regione (EU, US o BR) della stazione base.

Abilitare modalità ripetitore su DP750

1. Accedere alla GUI Web del DP750. 2. Navigare a DECT → Impostazioni generali e impostare "Abilita modalità ripetitore" su "Sì". 3. Premere Salva e Applica, quindi riavviare l'unità per applicare le nuove impostazioni.

Associazione ripetitore DP760 DECT

Usando i metodi di associazione automatici/manuali, il ripetitore non comparirà nell'elenco "DECT Repeater Status" sul DP750 anche se la funzione "Repeater Management Mode" è abilitata sul DP750.

Associazione automatica

1. Per cortesia posizionare il DP760 DECT Repeater vicino al DP750 e poi accendere il DP760.
2. Dopo l'avvio, il LED di associazione inizierà a lampeggiare per indicare che il ripetitore sta cercando le stazioni base nelle vicinanze. Nota: Se tutti i LED rimangono accesi, significa che il Ripetitore DP760 DECT è stato associato con successo ad una Base DP750 ed è pronto all'uso.
3. Aprire la registrazione sulla stazione base DP750 usando uno dei metodi seguenti:

Riavviare la stazione base. - Pressione prolungata sul pulsante pagina/registrazione sul pannello posteriore di DP750 per 7 secondi. - Accedere all'interfaccia grafica Web del DP750 e premere il pulsante Registra (p).

1. Il Ripetitore DP760 DECT si accoppierà automaticamente al DP750. Dopo l'avvenuta associazione con la stazione di base DP750, tutti i LED si ACCENDERANNO.

Nota:

• Per associazione automatica, l'opzione "Utilizza RFPI configurato manualmente" sotto GUI Web del DP760 deve essere disabilitata (disabilitata come impostazione predefinita).
• L'associazione può impiegare un minuto. Il tempo varia a seconda del numero di DP760.

Associazione manuale

1. Accedere alla GUI Web del DP760. 2. Navigare su DECT → Impostazioni generali e impostare "Utilità RFPI configurato manualmente" su "Sì". 3. Nel campo "Utilizza RFPI configurato manualmente", immettere l'indirizzo RFPI della stazione base DP750.

Nota: l'indirizzo RFPI della propria stazione base DP750 è disponibile sotto GUI Web → Stato → Stato DECT → Indirizzo RFPI DECT base.

1. Fare clic su Salva e Applica per confermare le nuove impostazioni.
2. Andare sulla pagina DECT Repeater Status e cliccare su "Manual Lock to xxxxxxxxxx".
3. Il Ripetitore DP760 DECT si accoppierà automaticamente al DP750. Dopo l'avvenuta associazione con la stazione di base DP750, tutti i LED si accenderanno.

Modalità Gestione Ripetitore sul DP750

La modalità di gestione ripetitore del DP750 permette di associare, dissociare e gestire le stazioni e i ripetitori rilevati o associati dall'interfaccia grafica Web del DP750.

Abilitare la modalità di gestione ripetitore su DP750

1. Accedere alla GUI Web del DP750. 2. Navigare su DECT → Impostazioni generali e impostare "Abilita modalità gestione ripetitore" su "Sì". 3. Premere Salva e Applica, quindi riavviare l'unità per applicare le nuove impostazioni.

Associare il DP760 utilizzando la modalità di gestione ripetitore sul DP750

La modalità di gestione ripetitore elenca i dispositivi rilevati e accoppiati utilizzando il loro nome, indirizzi IP e MAC e dà inoltre la possibilità di associare la stazione di base DP750 con il Ripetitore DP760 DECT.

1. Accedere alla GUI Web del DP750. 2. Navigare su Stato → Stato ripetitore DECT. 3. Selezionare il ripetitore dalla lista dei "Dispositivi rilevati". 4. Cliccare sul pulsante "Collega" per associare la stazione di base al ripetitore.

Nota: i ripetitori DP760 associati con le stazioni di base DP750 sono visualizzabili e disponibili sotto Stato → Stato ripetitore DECT → Dispositivi accoppiati con il loro stato, la forza del segnale, il numero di chiamate attive e si ha inoltre la possibilità di disconnettersi dalla stazione di base associata.

DISSOCIAZIONE DP760

- Utilizzando l'interfaccia grafica Web DP760

1. Accedere alla GUI Web del DP760. 2. Navigare su Stato → Stato ripetitore DECT e premere "Disconnetti". 3. La stazione ripetitore DP760 si disconnetterà automaticamente.

- Utilizzando il pulsante Pagina

Tenere premuto per 7 secondi il pulsante pagina sul pannello posteriore del DP760; si rimuoveranno tutti i valori di associazione della stazione di base precedente.

- Utilizzando la Modalità di gestione ripetitore su DP750

1. Accedere alla GUI Web del DP750. 2. Navigare su Stato → Stato ripetitore DECT. 3. Selezionare il ripetitore dalla lista dei "Dispositivi Accoppiati". 4. Cliccare sul pulsante "Scollega" per dissociare il ripetitore dalla stazione di base.

CONFIGURAZIONE WEB DEL DP760

Quando l'icona Rete del DP760 mostra una luce blu fissa (significa che la rete è pronta), l'utente può configurare il DP760 navigando al suo indirizzo IP via browser.

Accesso alla UI Web

1. Accendere il DP760 e collegarlo alla rete. 2. Collegare un computer alla stessa rete del DP760. 3. Accedere alla cartella "Rete" sul computer. 4. Localizzare il dispositivo "GRANDSTREAM-DECTREPEATER" e fare doppio clic su di esso per accedere all'interfaccia grafica web.

Nota: il DP760 supporta la caratteristica UPnP (abilitata di base) per l'auto rilevamento dei computer connessi alla stessa rete.

1. Inserire il nome utente e la password dell'amministratore per accedere al menu di configurazione. (A partire dalla versione HW 1.3A, lo username da amministratore di default è 'admin' mentre la password è una password casuale che può essere trovata sull'etichetta sul retro del dispositivo. Per versioni HW precedenti, username e password di default sono admin/admin).

Fare riferimento ai documenti online e alle Domande Frequenti per informazioni più dettagliate: http://www.grandstream.com/our-products
