用户手册 DP760 GRANDSTREAM

请参考以下步骤以配置DP760。 使用PoE

• 使用随盒网线或第三方网线连接设备背后的RJ-45网口到PoE网络

• 将电源插入电源插座上，将电源另一端的microUSB接入设备背口 的microUSB电源接口。

• 请将随盒网线一端连接至DP760中继器的网口，另一头连接到您 的本地网口如交换机/集线器上。

开启DP750的中继器模式 请参考以下步骤以启用DP750基站的中继器模式 。 1.进入DP750网页管理界面 。

2. 浏览到DECT → DECT常规设置，设置开启中继站模式为“是”。

3. 点击“保存并应用”，重启设备以生效。

• 请不要在超出 -30至55摄氏度的环境下使用此设备，或在超 出 -35至60摄氏度的环境下存储此设备

• 请不要将DP760暴露在超出相对湿度10 - 90%范围外的环境

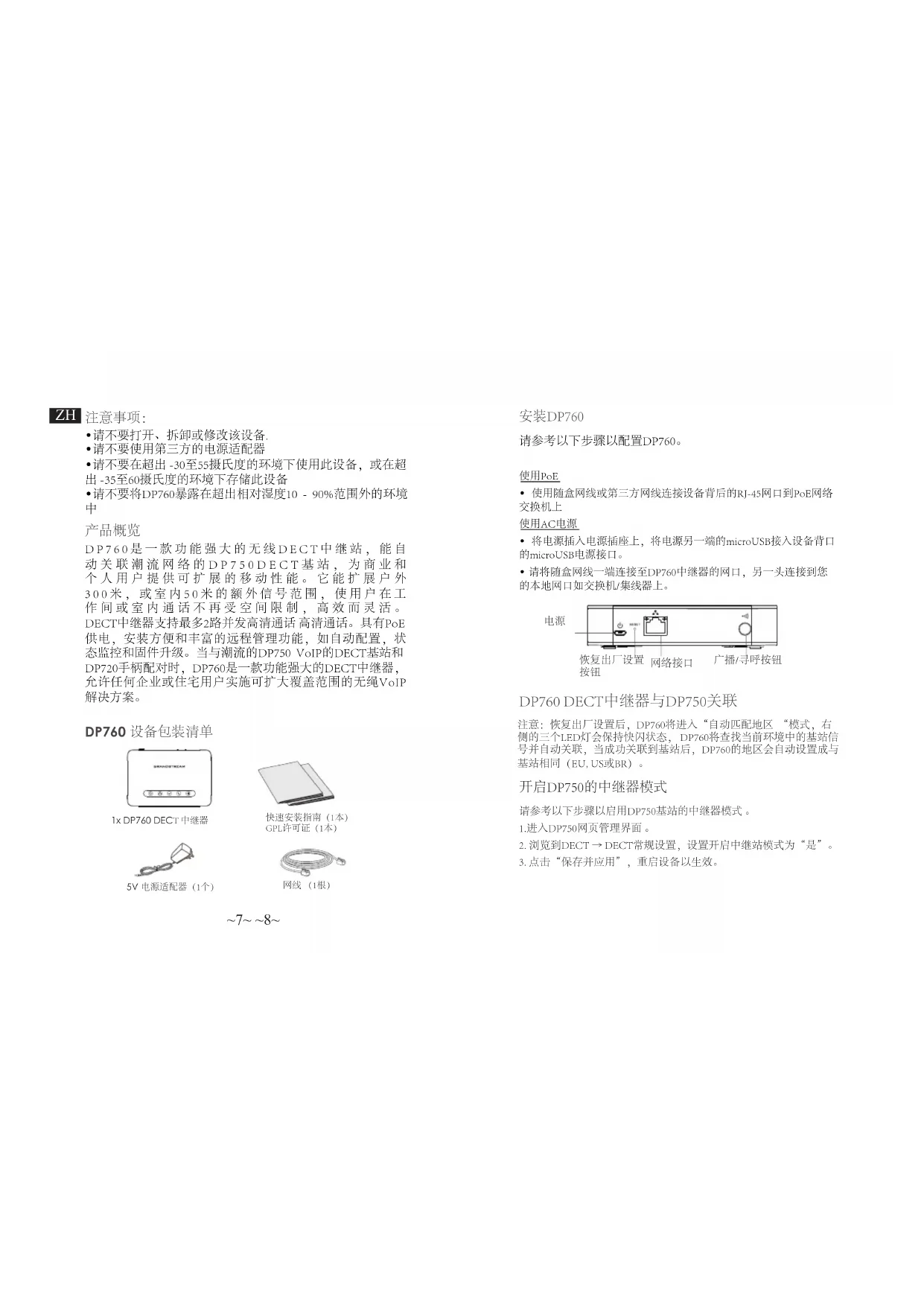

DP760 设备包装清单 网线 （1根） 1x DP760 DECT 中继器 5V 电源适配器（1个） 快速安装指南（1本） GPL许可证（1本）

DP760是一款功能强大的无线DECT中继站，能自 动关联潮流网络的DP750DECT基站，为商业和 个人用户提供可扩展的移动性能。它能扩展户外 300米，或室内50米的额外信号范围，使用户在工 作间或室内通话不再受空间限制，高效而灵活。 DECT中继器支持最多2路并发高清通话 高清通话。具有PoE 供电，安装方便和丰富的远程管理功能，如自动配置，状 态监控和固件升级。当与潮流的DP750 VoIP的DECT基站和

DP720手柄配对时，DP760是一款功能强大的DECT中继器，

允许任何企业或住宅用户实施可扩大覆盖范围的无绳VoIP

注意：恢复出厂设置后，DP760将进入“自动匹配地区 “模式，右 侧的三个LED灯会保持快闪状态， DP760将查找当前环境中的基站信 号并自动关联，当成功关联到基站后，DP760的地区会自动设置成与 基站相同（EU, US或BR）。~9~ ~10~

2. 浏览到DECT → 常规设置，设置手动配置RFPI为“是”。

3. 在手动配置RFPI选项的值中，输入DP750基站的RFPI地

注意：DP750基站的RFPI地址能在基站的网页管理界面 →

状态 → DECT状态 → 基站 DECT RFPI地址找到。

5. 打开页面然后点击“手动锁定到xxxxxxxxxx“。

6. DP760 DECT中继器将自动关联到DP750。如果关联成功，

DP750上的中继器状态页面有：关联、断开关联和管理已发 现与已配对的中继器的功能。 开启DP750上的中继器管理页面 以下步骤说明了如何开启和使用“中继器管理”页面：

2. 浏览到 DECT → DECT常规设置页面设置“启用中继器管

3. 点击“保存并应用”，然后重启设备以生效。

使用DP750中继器管理页面关联DP760 中继器状态页面将显示已发现、已配对的中继器，列出他 们的名称、IP、MAC地址和是否可以关联。 使用DP750的中继器管理页面 关联DP760 DECT中继器

自动关联DP760 DECT中继器和DP750基站：

1. 请把DP760放在靠近DP750处，接通DP760的电源。

2. 启动后，关联LED灯将开始闪烁以表明中继器正在搜索附

注意：如果所有的LED灯保持常亮，如果您的DP760 中继器 已经有关联，您应该断开关联。

3. 使用以下任何一种方式来开启DP750基站的开放注册：

• 按住广播/寻呼按钮7秒直到机身上的广播图标开始闪烁

登录DP750 网页界面并点击“打开注册”按钮。

4. DP760 DECT中继器将自动关联到DP750。如果关联成

使用自动关联时，DP760网页管理界面中的选项“使用手动配置 RFPI”应该设置为“否”（默认值是“否”）。

关联最多需要几分钟时间，具体时间取决于一次同时关联 多少个DP760 。

手动关联DP760 DECT中继器和DP750基站：

使用 自动或手动关联的方式，DP760不会显示在DP750 的“DECT中继器状态”页面中，即使DP750 开通了“启用 中继器管理页面”也不行~11~ ~12~ DP760网页配置 当DP760网络图标显示为常亮蓝色灯时（表示网络就绪）， 用户能通过DP760的IP地址在浏览器中配置DP760。

2. 请连接电脑到DP760相同的网络。

3. 在电脑上进入名为“网络”的文件夹。

注意：DP760支持UPnP功能(默认已开启)，能被同一网站的

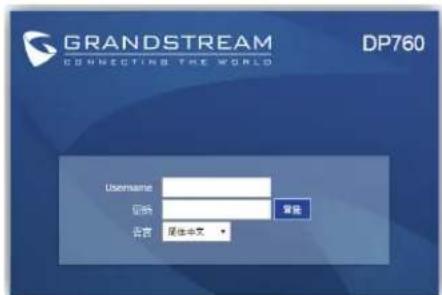

5. 输入管理员的用户名和密码以访问配置菜单。（从硬件

版本1.3A开始，默认的管理员用户名是“admin”，管理员 密码是随机密码，可以在设备背面的标签上找到。对于较 低的硬件版本，默认的用户名和密码为：admin/admin。） 更详细的信息，请参照在线文档库和FAQ常见问题解答： http://www.grandstream.com/our-products 所有LED灯将保持常亮。 要从DP750上断开已关联的DP760中继器，请参考以下步

2. 浏览到状态 → DECT状态 → 全局功能，点击“断开关

3. DP760 中继器将会自动断开关联。

长按DP760背面的寻呼按钮7秒钟，将会移除已关联的基

2. 浏览到 状态 → DECT中继器状态

4. 点击“断开连接”按钮以断开中继器和基站的连接

断开DP760关联 请参考以下步骤以使用中继器管理页面关联DP760和DP750

2. 浏览到 状态 → DECT中继器状态页面。

4. 点击“连接”按钮以关联基站和中继器。

注意：已关联到DP750基站的DP760中继器会显示在 状态

• DECT中继器状态 → 配对设备一栏，列出状态，信号强 度和活动通话数，并能点击断开与基站的关联。~13~ ~14~
