MANUALE UTENTE K 3 Home T 150 Kärcher

Avvertenze generali 21

Tutela dell'ambiente 21

Impiego conforme alle disposizioni 21

Accessori ericambi 21

Volume di fornitura 21

Descrizione dell'apparecchio 21

Dispositivi di sicurezza 21

Simboli riportati sull'apparecchio 22

Montaggio 22

Messa in funzione 22

Esercizio 22

Trasporto 23

Stoccaggio 23

Cura e manutenzione 24

Guida alla risoluzione dei guasti 24

Garanzia 24

Dati tecnici 24

Dichiarazione di conformità UE. 25

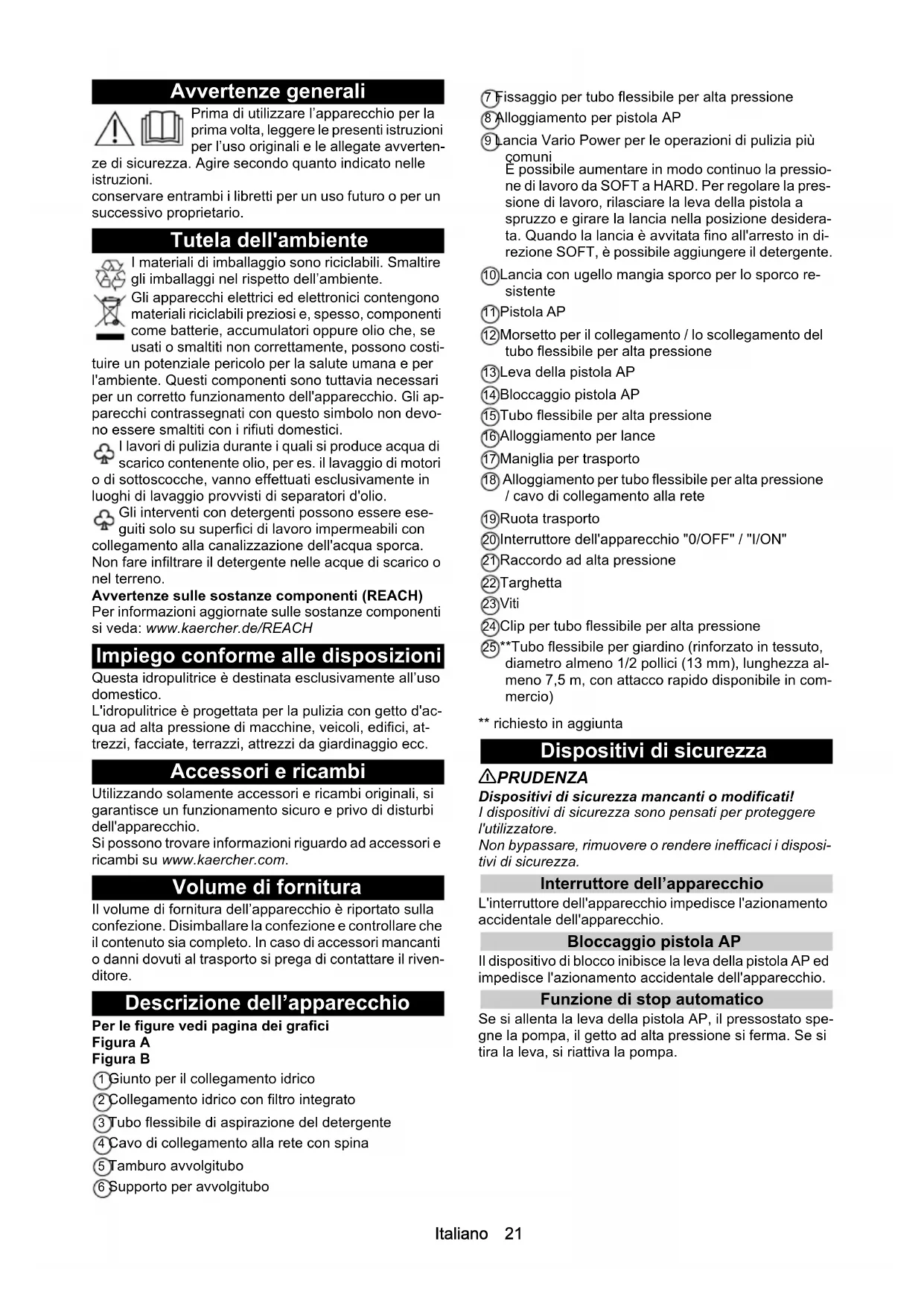

Avvertenze generali

Prima diutilizzare l'apparecchio per la prima volta,leggere le presenti struzioni per I'uso originali e le allegate avventen

ze di sicurezza. Agire secondo quando indicate nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli appearecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costi

tuire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con quello simbolo non devono essere smaltiti con i rifiuti domestici.

I lavori di pulizia durante i quali si produce acqua di scarico contente olio, per es. il lavaggio di motori o di sottoscocche, vanno effettuati esclusivamente in luoghi di lavaggio provvisti di separators d'olio.
Gli interventi con detergenti possono essere eseguiti solo su superfici di lavoro impermeabili con collegamento alla canalizzazione dell'acqua sporca. Non fare infiltrare il detergente nelle acque di scarico o nel terreno.

Avvertenze sulle sostenze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Impiego conforme alle disposizioni

Questa idropulitrice è destinata esclusivamente all'uso domestico.

L'idropulitrice è progettata per la pulizia con getto d'acqua ad alta pressione di macchine, veicoli, edifici, attrezzi, facciate, terrazzi, attrezzi da giardinaggio ecc.

Accessoriericambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contentuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Descrizione dell'apparecchio

Per le figure vedi pagina dei grafici

Figura A

Figura B

Giunto per il collegamento idrico
2Collegamento idrico con filtrato integrato
3Tubo flessibile di aspirazione del detergente
4 Cavo di collegamento alla rete con spina
Tamburo avvolgitubo
Supporto per avvolgitubo

(7) Fissaggio per tubo flessibile per alta pressione
8 Alloggamento per pistola AP
9 Lancia Vario Power per le operazioni di pulizia più comuni E possibile aumento in modo continuo la pressione di lavoro da SOFT a HARD. Per regolare la pressione di lavoro, rilasciare la leva della pistola a spruzzo e girare la lancia nella posizione desiderata. Quando la lancia è avvitata fino all'arresto in direzione SOFT, è possibile aggiungere il detergente.
10Lancia con ugello mangia sporco per lo sporco resistente
Pistola AP
12Morsetto per il collegamento / lo scollegamento del tubo flessibile per alta pressione
(13)Leva della pistola AP
14 Bloccaggio pistola AP
15Tuboflessibile peralta pressione
(16)Alloggiamento per lance
17Maniglia per trasporto
18 Alloggamento per tubo flessibile per alta pressione / cavo di collegamento alla rete
19Ruotatrasporto
20Interruttore dell'apparechio "0/OFF" / "I/ON"
21Raccordo ad alta pressione
22Targhetto
23Viti
24Clip per tubo flessible per alta pressione
25**Tubo flessibile per giardino (rinforzato in tessuto, diametro almeno 1/2 pollici (13mm) ,lunghezza almeno 7,5m , con attacco rapido disponibile in commercio)
** richiesto inaggiunta

Dispositivi di sicurezza

△PRUDENZA

Dispositivi di sicurezza mancanti o modificati!

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non bypassare, rimuovere o renderere inefficaci i dispositivi di sicurezza.

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento occidentale dell'apparecchio.

Bloccaggio pistola AP

Il disposativo di blocco inibisce la leva della pistola AP ed impedisce l'azionamento accidentale dell'apparecchio.

Funzione di stop automatico

Se si allenta la leva della pistola AP, il pressostato spe-gne la pompa, il getto ad alta pressione si ferma. Se si tira la leva, si riattiva la pompa.

Simboli riportati sull'apparecchio

Il getto ad alta pressione non va mai+puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.

Proteggere l'apparecchio dal gelo.

L'apparecchio non deve essere collegato direttamente alla rete dell'acqua potabile.

Montaggio

Per le figure vedi pagina dei grafici.

Prima della messa in funzione, montare nell'apparecchio le parti singole fornite.

Preparare le viti in dotazione e il cacciavite adatto.

Montaggio delle ruote

1. Innestare le ruote sull'apparecchio.

Figura C

Montaggio della maniglia di trasporto

1. Infilare dall'alto la maniglia per trasporto estràbile, si delve sentire lo scatto.
2. Fissare la maniglia di trasporto con 4 viti.

Figura D

Montaggio dell'alloggiamento per pistola ad alta pressione

1. Far scorrere l'alloggiamento della pistola ad alta pressione sull'apparecchio.
2. Tenere l'alloggiamento in posizione finale e fissarlo con una vite.

Figura E

Montaggio dell'alloggiamento per le lance

1. Far scorrere l'alloggiamento per le lance nell'alloggiamento sull'apparecchio.
2. Tenere l'alloggiamento in posizione finale e fissarlo con una vite.

Figura F

Montaggio alloggiamento per tubo flessibile per alta pressione / cavo di collegamento alla rete

Apparecchi sanza avvolgitubo

1. Spingere dall'esterno l'alloggiamento per il tubo flessibile per alla pressione/cavo di collegamento alla rete nell'alloggiamento sulla maniglia di trasporto.
2. Tenere l'alloggiamento in posizione finale e fissarlo con una vite.

Figura G

Montaggio dell'avvolgitubo alla pressione

Apparecchi con avvolgitubo
1. Applicare il supporto per I'avvolgitubo.
2. Fissare il supporto con 2 viti.

Figura H

1. Applicare l'avvolgitubo.

L'avolgitubo si blocca in posizione.

Figura I

Montaggio del giunto per il collegamento idrico

1. Avvitare il giunto per il collegamento idrico al collegamento idrico dell'apparecchio.

Figura J

Messa in funzione

1. Posizionare l'apparechio su una superficie piana.
2. Svolgere il tubo flessibile per alta pressione e sciogliere eventuali nodi arrotolamenti.

Nota

Apparecchi con avvolgitubo: durante il funzionamento, il tubo flessibile ad alta pressione deve essere completeness rrotolato dall'avvolgitubo.

1. Collegare il tubo flessibile per alta pressione sull'apparecchio.

a Sollevare il morsetto sul giunto.
b Inserire il tubo flessibile per alta pressione nel giunto.
c Premere il morsetto sul giunto.

Figura K

1. Collegare il tubo flessibile per alta pressione con la pistola AP.

a Comprimere il morsetto.
b Estrarre il morsetto.
c Inserire il tubo flessibile per alla pressione.
d Introduire il morsetto fino al suo aggancio.

Figura L

1. Accertarsi del corretto collegamento tirando il tubo flessibile per alla pressione.
2. Inserire la spina di rete in una presa.

Alimentazione dell'acqua

Valori di collegamento: vedi targhetto o capitolo Dati tecnici.

Rispettare le disposizioni fornite alla società per l'approvvigionamento idrico.

ATTENZIONE

Pericolo di danneggiamento causato da acqua impura

Le impurità nell'acqua posso nando neggiare la pompa e gli accessori.
KÄRCHER consiglia come protezione di utilizzato il filtrato per l'acqua KÄRCHER (accessorio speciale, codice d'ordine 4.730-059).

Collegamento alla rete idrica

ATTENZIONE

Attacco con Aquastop per tubo flessibile allacciato al collegamento idrico dell'apparecchio

Danneggiamento della pompa

Non allacciare mai l'attacco con Aquastop per tubo flessibile direttamente al collegamento idrico dell'apparecchio.

E possibile utilizzato un attacco con Aquastop allacciandolo direttamente al rubinetto.

1. Inserire il tubo flessibile per giardino sull'attacco per il collegamento idrico.
2. Collegare il tubo flessibile per giardino all'alimentazione idrica.

Figura M

1. Apire completeness rubinetto dell'acqua.

Esercizio

ATTENZIONE

Funzionamento a secco della pompa

Danneggiamo dell'apparecchio

Se l'apparecchio non produce pressione entro 2 minuti, spegnerlo e seguire le istruzioni indicate nel capitolo. Guida alla risoluzione dei guasti.

Funzionamento ad alta pressione

ATTENZIONE

Danneggiamento di superfici verniciate o delicate

Dirigere il flusso a distanza troppo ravvicinata o scegliere una lancia non adeguata cui danneggiare le superfici.

Durante la pulizia tenere il getto ad almeno 30~cm di distance dalle superfici verniciate.

Non usare l'uglio mangia sporco per pulire pneumatici di auto, vernici o superfici sensibili.

1. Inserire una lancia sulla pistola AP e fissarla con una rotazione di 90^ .

Figura N

1. Accendere l'apparecchio ("I/ON").
2. Sbloccare la leva della pistola AP.
3. Premere la leva della pistola AP.
   L'apparecchio si accende.

Utilizzo con detergenti

PERICOLO

Mancata osservanza della scheda tecnica di sicurezza

L'utilizzo non corretto di detergenti cui cui datti danni alla salute.

Osservare la sched a tecnica di sicurezza del produttore del detergente, in particolare le indicazioni riguardo all'equipaggiamento di protezione individuale.

Nota

I detergenti KARCHER garantiscono un lavoro alla inveniente. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

Nota

Il detergente può essere aggiunto solo con funzionamento a Bassa pressione.

1. Estrarre dall'alloggiamo the tubo flessibile di aspi- razione per detergente necessario.

Figura O

1. Appendere il tubo flessibile di aspirazione per detergente in un serbatoio con una soluzione detergente.
2. Utilizzare la Iancia Vario Power.
3. Ruotare la lancia in posizione "SOFT" sino alla battuta.

Durante il funzionamento, al getto d'acqua viene aggianta la soluzione detergente.

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla superficie asciutta e lasciare agire (non far asciugare).
2. Sciacquare lo sporco sciolto con il getto ad alta pressione.

Dopo il funzionamento con il detergente

1. Sciacquare l'apparecchio per circa 30 secondi con acqua pulita.

Interruzione del funzionamento

1. Rilasciare la leva della pistola AP.

Quando si rilascia la leva, l'apparecchio si spegne. Ilsystema rimane comunique in pressione.

1. Bloccare la leva della pistola AP.

Figura P

1. Durante pause di lavoro superiori a 5 min spegnere l'apparecchio "0/OFF".

Termine del funzionamento

△PRUDENZA

Pressione nel sistema

Rischio di lesions causate alla fuoriuscita non controlata di acqua ad alta pressione

Scollegare il tubo flessibile per alta pressione alla pistola AP o dall'apparecchio solo quando la pressione è scaricata dalsystema.

1. Rilasciare la leva della pistola AP.
2. Chiudere il rubinetto dell'acqua.
3. Premere la leva della pistola AP per 30 secondi.

La pressione ancora presente nelsystema viene scaricata.

1. Rilasciare la leva della pistola AP.
2. Bloccare la leva della pistola AP.
3. Scollegare l'apparecchio dall'alimentazione idrica.
4. Spagnere l'apparecchio "0/OFF".
5. Togliere la spina di rete alla presa.

Trasporto

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesions e di danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

Tirare l'apparecchio

1. Tirare l'apparecchio alla maniglia per trasporto.

Trasporto dell'apparecchio in veicoli

1. Fissare l'apparecchio per impedirne lo scivolamento e il ribaltamento.

Stoccaggio

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesions e di danneggiamento.

Nello stoccaggio, osservare il peso dell'apparecchio.

Conservazione dell'apparecchio

1. Depositate l'apparecchio su una superficie piana.
2. Scollegare il tubo flessibile per alta pressione nella pistola AP.
3. Scollegare la lancia alla pistola AP.
4. Riporre le lance e la pistola ad alta pressione negli apposti alloggiamenti.
5. Scollegare il tubo flessibile per alta pressione dall'apparecchio.
6. Riporre il tubo flessibile ad alta pressione. Apparecchi alla avvolgitubo

Sistemare il tubo flessibile per alta pressione sull'ap-parecchio.

Apparecchi con avvolgitubo

a Inserire un'estremita del tubo flessible ad alta pressione nell'apertura sulla parte anteriore dell'avvolgitubo.
b Ruotare la manovella per avvolgere il tubo ad alta pressione.
c Guidare il tubo flessibile ad alta pressione con l'altra mano.

Figura Q

d Utilizzare la clip per tubo flessibile per alta pressione per fissare il tubo arrotolato all'avolggitubo.

Figura R

1. Riporre il cavo di collegamento alla rete sull'apparecchio.

In previsione di uno stoccaggio di lunga durata, occorre osservare altreindicazioni,vedi capitolo Cura e manutenzione.

Antigelo

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere danneggiati dal gelo.

Svuotare l'apparecchio e gli accessori completamente.

Proteggere l'apparecchio dal gelo.

Occorre attenersi alle seguenti istruzioni:

L'apparecchio è scollegato dall'alimentazione idrica.
Il tubo flessibile per alta pressione è rimioso.
1. Accendere I'apparecchio "I/ON".

1. Attendere fino a 1 minuto fino a quando non esce più acqua dall'attacco alla pressione.
2. Spagnere l'apparecchio.
3. Conservare l'apparecchio e tutti gli accessori in un ambiente protetto dal gelo.

Cura e manutenzione

PERICOLO

Pericolo di scossa elettrica

Pericolo di lesions in caso di contatto con parti sotto tensione

Spagnere l'apparecchio.

Staccare la spina.

L'apparecchio non richiede manutenzione, quindi non è necessario eseguire lavori di manutenzione periodici.

Pulizia del filtrro nel collegamento idrico

ATTENZIONE

Filtro danneggiato nel collegamento idrico

Danni all'apparecchio causati da impurità nell'acqua Verificare la presenza di dati al filtrro prima di impiegarlo nel collegamento idrico.

Se necessario, pulire il filtro del collegamento idrico.

1. Rimuovere il giunto dal collegamento idrico.
2. Togliere il filtro.
3. Pulire il filtro sotto acqua corrente.

Figura S

1. Inserire il filtrone nel collegamento idrico.

Prima di uno stoccaggio di lunga durata, pulire il filtro del detergente.
1. Rimuovere ilhetto dal tubo flessibile di aspirazione per il detergente.
2. Pulire ilhetto除去 acqua corrente.

Figura T

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della panoramicica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

△PERICOLO

Pericolo di scossa elettrica

Pericolo di lesions in caso di contatto con parti sotto tensione

Spagnere l'apparecchio.

Staccare la spina.

L'apparecchio non funziona

1. Premere la leva della pistola AP. L'apparecchio si accende.
2. Controllare se la tensione dichiarata sulla targhetta coincide con la tensione della sorgente di corrente.
3. Verificare la presenza di eventuali danni sul cavo di collegamento alla rete.

L'apparecchio non raggiunge pressione

L'alimentazione di acqua è insufficiente.
1. Apire completeness rubinetto dell'acqua.
2. Verificare che l'alimentazione dell'acqua abbia una portata sufficiente.
3. Verificare la regolazione della lancia.

Il filtrne nel collegamento idrico è sporco.

1. Estrarre il filtrone nel collegamento idrico con una pinza piatta.
2. Pulire il filtro sotto acqua corrente.

Figura S

E presente dell'aria nell'apparecchio.

1. Far sfiatare l'apparecchio:

a Far funzionare l'apparecchio per un massimo di 2 minuti sulla collegare la lancia.
b Premere la pistola AP e attendere fino a che l'acqua non fuoriesca alla pistola AP penza bolle.
c Collegare la lancia.

Forti variazioni di pressione

1. Pulire l'ugello per alta pressione:

a Eliminare con un ago lo sporco nei fori degli ugelli.
b Risciacquare l'ugello per alta pressione dirigendo l'acqua alla parte anteriore.

1. Controllare la portata dell'acqua.

L'apparecchio perde

1. Alcune cause tecniche fanno si che ci sua lone lieve permeabilità dell'apparecchio. In caso di permeabilità elevata rivolgersi al servizio clienti autorizzato.

Il detergente non viene aspirato

1. Utilizzare la Iancia Vario Power e ruotarla in direzione "SOFT" fino all'aggancio.
2. Pulire il filtro sul tubo flessibile di aspirazione per detergente.
3. Controllare se il tubo flessibile di aspirazione per detergente presente dei punti di piegatura.

Garanzia

Le condizioni di garanzia valgono nel rispetto voaese di pubblicazione da parte della notre社會e di vendita competente. Entro il termine di garanzia eliminiamo gratamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

K 3 Premium K 3

Collegamento elettrico

Tensione	V		220-240
Fase ~ 1 1
Frequenza Hz 50-60	50-60
Corrente assorbita A 6 6
Grado di protezione		IPX5	IPX5
Classe di protezione	[2]	II II
Protezione di rete (lento)	A 10	10

Collegamento idrico

Pressione in entrata (max.) MPa		1,2	1,2
Temperatura in entrata (max.)	°C	40	40
Portata (min.)	l/min	8 8

Dati sulle prestazioni dell'apparecchio

Pressione d'esercizio	MPa	8,0	8,0
Pressione max. consentita	MPa	12,0	12,0
Portata, acqua	l/min	5,5	5,5
Portata massima	l/min	6,3	6,3
Portata, detergente	l/min	0,3	0,3
Forza repulsiva della pisto- N la AP	12		12

K 3 Premium K 3

Dimensioni e pesi

Tipico peso d'esercizio kg 5,6 5,2

Lunghezza mm 309 242

Larghezza mm 285 285

Altezza mm 805 805

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano- m/s2 1,7 1,7 braccio

Incertezza K m/s 2 0,7 0,7

Livello di pressione acusti- dB(A) 74 74 ca LpA

Incertezza KpA dB(A) 3 3

Livello di potenza acustica dB(A) 90 90

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apporte alla macchinaenza il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Idropulitrice

Tip:1.676-xxx

Direttive UE pertinent

2011/65/UE

2000/14/CE

2006/42/CE (+2009/127/EG)

2014/30/UE

Norme armonizzate applicate

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

ENIEC63000:2018

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

Misurato: 87

Garantito: 90

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40

Funcionamento con detergente

△PELIGRO

V priapé potreby vycistete sito vevodni pripojce.

1. Odstraţne spojku z vodni prípojky.
2. Vytáhněte sito.
3. Sito ocistete pod tekouci vodou.

Illustrace S
