MANUALE UTENTE B250MHDV ASROCK

SL CT46 Italiano 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock B250M-HDV, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

Scheda madre ASRock B250M-HDV (fattore di forma Micro ATX)

Guida rapida di installazione ASRock B250M-HDV

CD di supporto ASRock B250M-HDV

2 x cavi dati Serial ATA (SATA) (opzionali)

1 x viti per Socket M.2 (opzionali)

1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.47 B250M-HDV Italiano

Fattore di forma Micro ATX

Design condensatore solido CPU

Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)

Capacità max. della memoria di sistema: 32 GB

Supporto di XMP (Extreme Memory Prole) Intel® 2.0

Contatti d’oro 15μ negli alloggi DIMM Alloggio diespansione

1 x Alloggio PCI Express 3.0 x16 (PCIE1:modalità x16)*

• Supporto di SSD NVMe come disco d’avvio

La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Le dimensioni massime della memoria condivisa possono variare tra i diversi sistemi operativi.

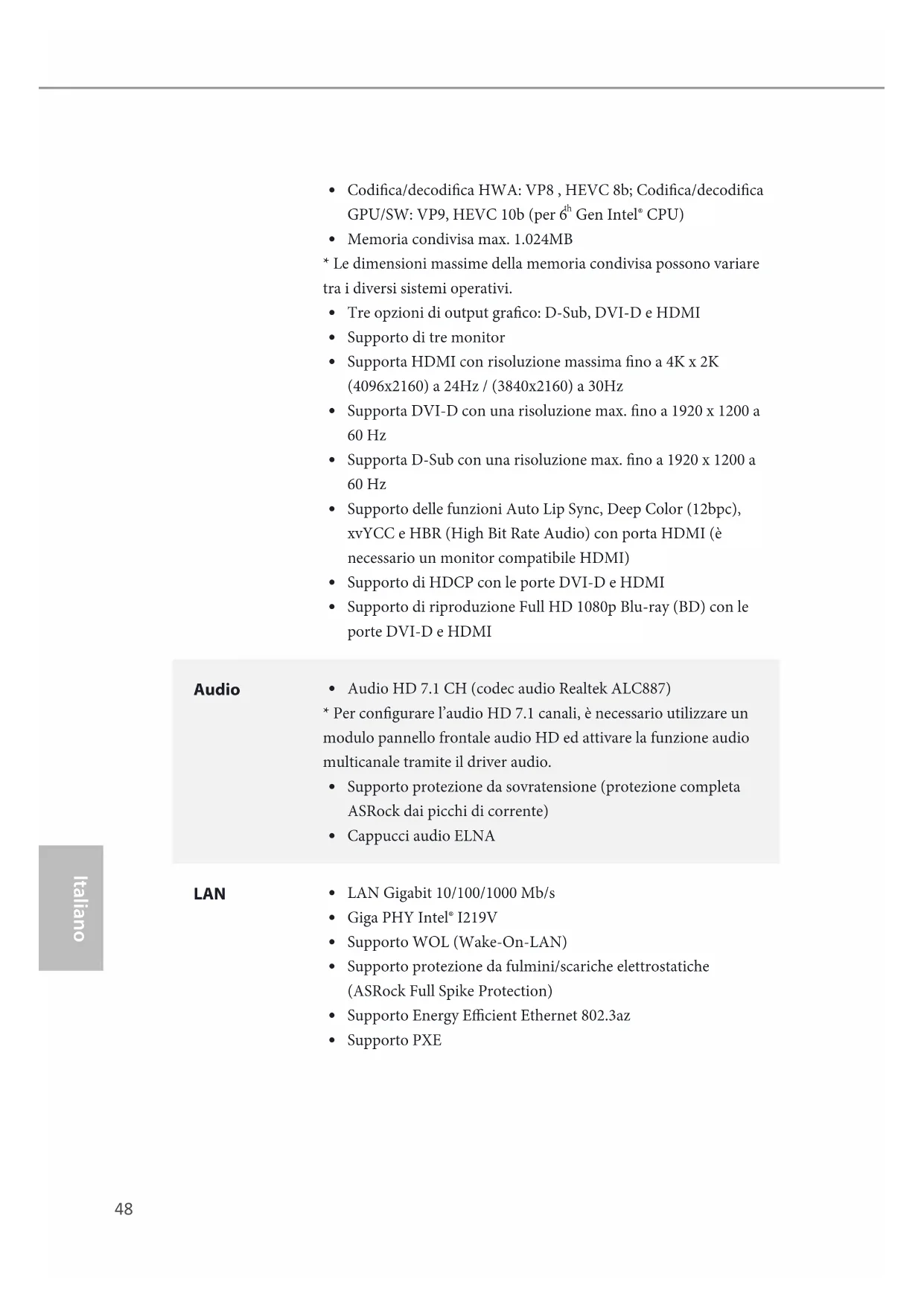

Tre opzioni di output graco: D-Sub, DVI-D e HDMI

Supporto di tre monitor

Supporta HDMI con risoluzione massima no a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

Supporto di HDCP con le porte DVI-D e HDMI

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI Audio

• Per congurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

Supporto protezione da fulmini/scariche elettrostatiche (ASRock Full Spike Protection)

2 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

4 x Porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono Archiviazione

• Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_5 sarà disabilitato.

** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2 Connettore

1 x connettore porta COM

1 x connettore intrusione telaio

1 x connettore ventola CPU (4-pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1A (12W).

1 x connettore alimentazione ATX 24 pin

1 x Connettore alimentazione 12V 4-pin

1 x connettore audio pannello frontale

2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection))

1 x connettorte USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection))50 Italiano

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

Eventi di riattivazione conformi a ACPI 6.0

Supporto di SMBIOS 2.7

Tachimetro ventola CPU/telaio

Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

Ventola CPU/telaio con controllo di varie velocità

• Per installare Windows® 7, è necessario un disco di installazione modicato con i driver xHCI integrati nel le ISO. Fare riferimento a pagina 141 per altre istruzioni dettagliate.

• Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certicazioni

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.51 B250M-HDV Italiano

1.3 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 11) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

GND RESET#PWRBTN#PLED-PLED+

GND52 Italiano Connettori Serial ATA3 (SATA3_0: vedere pag. 1, n. 15) (SATA3_1: vedere pag. 1, n. 14) (SATA3_2: vedere pag.1, n. 10) (SATA3_3: vedere pag.1, n. 9) (SATA3_4: vedere pag.1, n. 7) (SATA3_5: vedere pag.1, n. 8) Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_5 sarà disabilitato. Header USB 2.0 (USB_3_4 a 9 pin) (vedere pag. 1, n. 18) (9-pin USB_5_6) (vedere pag. 1, n. 6) Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte. Header USB 3.0 (USB3_5_6 a 19 pin) (vedere pag. 1, n. 5) Su questa scheda madre c’è un connettore. Ciascun header USB 3.0 può supportare due porte.

SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_0 SATA3_153 B250M-HDV Italiano Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 21) Questo header serve a collegare i dispositivi audio al pannello audio anteriore. Header altoparlante chassis (SPEAKER1 a 4 pin) (vedere pag. 1, n. 13) Collegare l'altoparlante dello chassis a questo header. Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 22) (CHA_FAN2 a 4 pin) (vedere pag. 1, n. 12) Collegare il cavo della ventola al connettore della ventola e far corrispondere il lo nero al pin di terra. Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello

anteriore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”. GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CO NTROL

+5V DUMMY DUMMY SPEAKER GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CO NTROL54 Italiano Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 4) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13. Connettore di alimentazione ATX da 12 V (ATX12V1 a 4 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 4 pin. Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 20) Questo header COM1 supporta un modulo di porta seriale. Header di intrusione nello chassis (CI1 a 2 pin) (vedere pag. 1, n. 16) Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 17) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

GND TTXD1DDCD#1 RRI#1 Signal GND55 B250M-HDV Italiano Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 19) Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
