РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B250MHDV ASROCK

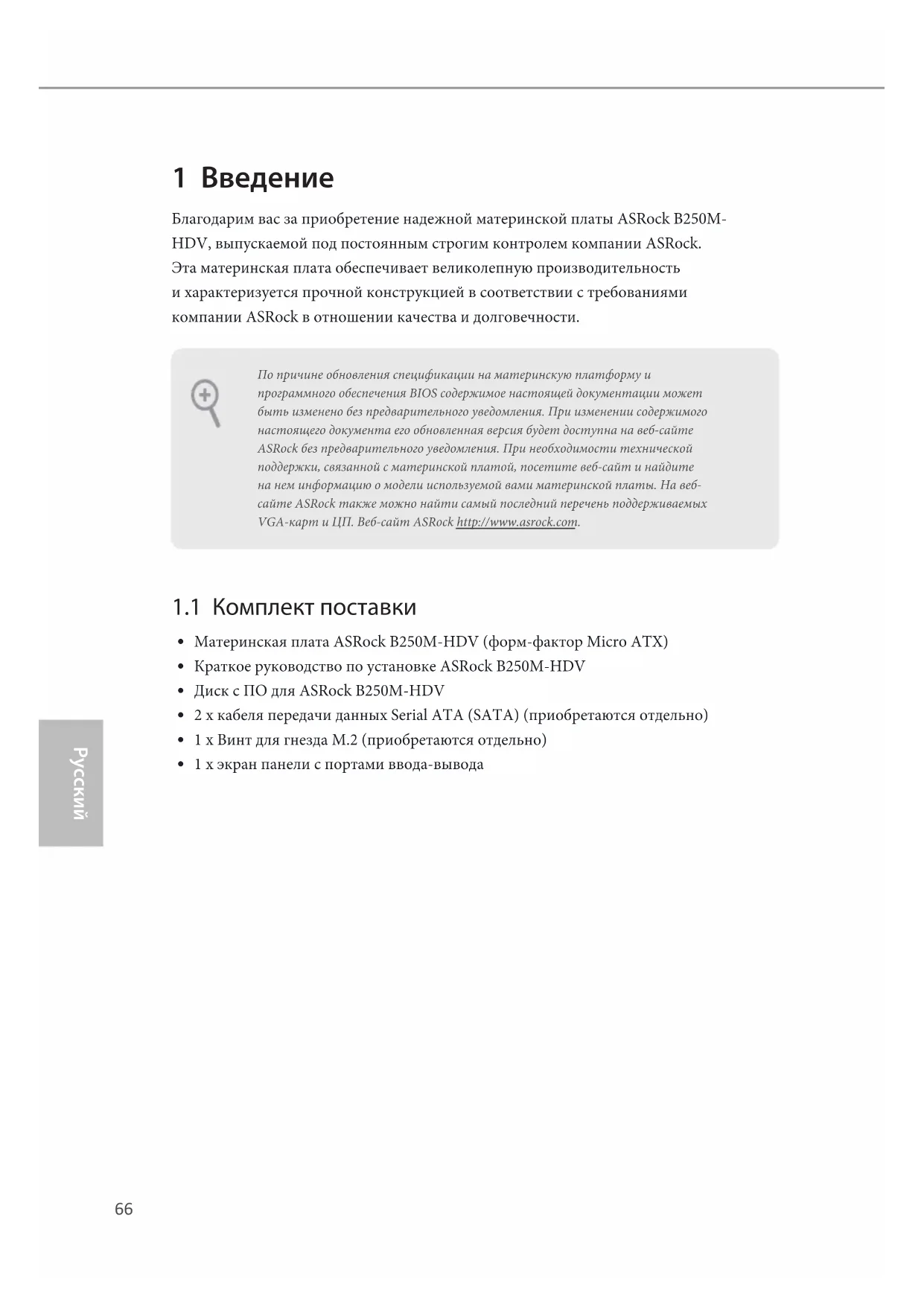

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock B250M- HDV, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock B250M-HDV

Диск с ПО для ASRock B250M-HDV

2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

1 x Винт для гнезда M.2 (приобретаются отдельно)

1 х экран панели с портами ввода-вывода По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.67 B250M-HDV

1.2. Технические характеристики

Схема на основе твердотельных конденсаторов

Поддерживаются процессоры Intel® Core

Поддерживается технология Intel® Turbo Boost 2.0

Двухканальная память DDR4

Поддерживаются модули небуферизованной памяти DDR4 2400/2133 без ECC.*

• ЦП Intel® 7-го поколения поддерживают память DDR4 с частотой до 2400МГц; ЦП Intel® 6-го поколения поддерживают память DDR4 с частотой до 2133МГц.

Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ЕСС)

Максимальный объем ОЗУ: 32ГБ

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

Гнезда DIMM с золочеными контактами 15мк

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

Встроенный видеоадаптер Intel® HD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

Поддерживаемые встроенные технологии визуализации Intel® HD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru

Программно-аппаратное кодирование-декодирование: VP8, HEVC 8b, VP9, HEVC 10b (для ЦП Intel® 7-го поколения)68

Программно-аппаратное кодирование-декодирование: VP8 , HEVC 8b. Кодирование-декодирование с помощью графического процессора и программных средств: VP9, HEVC 10b (для ЦП Intel® 6-го поколения)

Максимальный объем общей памяти: 1024МБ

• Максимальный объем общей памяти зависит от операционной системы.

Три видеовыхода: D-Sub, DVI-D и HDMI

Поддержка работы с тремя мониторами

Поддерживается HDMI с максимальным разрешением до 4K × 2K (4096x2160) при частоте обновления 24 Гц (3840x2160 при 30Гц)

Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)

Поддержка функции защиты HDCP через порты DVI-D и HDMI

Поддержка воспроизведения в режиме Full HD 1080p Blu- ray (BD) через порты DVI-D и HDMI

7.1-канальный звук высокой четкости (аудиокодек Realtek ALC887) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Защита от перенапряжения (ASRock Full Spike Protection)

Конденсаторы для аудиосистем ELNA

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов (ASRock Full Spike Protection)

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE69 B250M-HDV

1 x порт PS/2 для мыши/клавиатуры

2 x порт USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)

4 x порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)

1 x порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: Линейный вход / передние динамики /

6 x порта SATA3 6,0 Гбит/с, поддерживаются NCQ, AHCI и «горячая» замена*

• Если слот M2_1 занят устройством М.2 типа SATA, интерфейс SATA3_5 будет отключен.

1 x слот Ultra M.2, поддерживает модуль M.2 SATA3 типа 2230/2242/2260/2280 с пропускной способностью 6,0Гбит/ с и модуль M.2 PCI Express до версии Gen3 x4 (32Гбит/с)** ** Поддержка технологии Intel® Optane

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe. ** Поддерживается комплект ASRock U.2.

1 x колодка порта принтера

1 x колодка СОМ-порта

1 x колодка для датчика вскрытия корпуса

1 x разъем для вентилятора на ЦП (4-контактный)

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

2 x разъема для вентилятора корпуса (4-контактный)

1 x разъем питания АТХ (24-контактный)

1 x 4-контактный разъем питания 12 В

1 x аудиоразъем на передней панели

2 x колодки USB 2.0 (4 порта USB 2.0) с защитой от электростатических разрядов (ASRock Full Spike Protection)

1 x колодка USB 3.0 (2 порта USB 3.0) с защитой от электростатических разрядов (ASRock Full Spike Protection)70

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка функций пробуждения по стандарту ACPI 6.0

Поддерживается SMBIOS 2.7.

Регулировка напряжений ЦП, GT_CPU, DRAM, PCH 1,0V

Датчик температуры процессора/корпуса

Тахометр вентилятора процессора/корпуса

Бесшумный вентилятор охлаждения процессора/корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

Управление скоростью вращения вентилятора охлаждения процессора/корпуса

Датчик вскрытия корпуса

Контроль напряжений: +12В, +5В, +3,3В, напряжение ядра ЦП, DRAM, PCH 1,0В Операционные

Microso® Windows® 10 64-разрядная (для ЦП Intel® 7-го

Microso® Windows® 10 64-разрядная / 8.1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная (для ЦП Intel® 6-го

• Для установки ОС Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 141.

• Подробные сведения об обновлении драйвера для Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com Сертификация

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.71 B250M-HDV

1.3 Колодки и разъемы, расположенные на

материнской плате Колодка системной

(9-контактная, PANEL1) (См. стр. 1, № 11)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки

RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Разъемы Serial ATA3 (SATA3_0: См. стр. 1, № 15) (SATA3_1: См. стр. 1, № 14) (SATA3_2: см. стр.1, № 10) (SATA3_3: см. стр.1, № 9) (SATA3_4: см. стр.1, № 7) (SATA3_5: см. стр.1, № 8) Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если разъем M2_1 занят устройством М.2 типа SATA, разъем SATA3_5 будет отключен. Колодки USB 2.0 (9-контактная USB3_4) (См. стр. 1, № 18) (9-контактная USB_5_6) (См. стр. 1, № 6) На системной плате размещены две колодки. Каждая колодка USB 2.0 может поддерживать два

Колодка USB 3.0 (19-контактная, USB3_5_6) (См. стр. 1, № 5) На системной плате размещена одна колодка. Каждая колодка USB 3.0 может поддерживать два

Аудиоколодка передней

(9-контактная, HD_AUDIO1) (См. стр. 1, № 21) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Колодка динамика

(4-контактная, SPEAKER1) (См. стр. 1, № 13) Предназначена для подключения динамика

Разъемы вентиляторов

(4-контактный, CHA_FAN1) (См. стр. 1, № 22) (4-контактный, CHA_FAN2) (См. стр. 1, № 12) Предназначен для подключения кабеля разъема вентилятора и подключения черного провода к заземлению. Разъем вентилятора охлаждения процессора (4-контактный, CPU_ FAN1) (См. стр. 1, № 2) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 4) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (4-контактный, ATX 12 В1) (См. стр. 1, № 1) Эта материнская плата снабжена 4-контактным разъемом питания АТХ 12 В.

последовательного порта (9-контактная, COM1) (См. стр. 1, № 20) Колодка COM1 поддерживает подключение модуля последовательного порта. Колодка для датчика вскрытия корпуса (2-контактная, CI1) (См. стр. 1, № 16) Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия. Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 17) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

(25-контактная, LPT1) (См. стр. 1, № 19) Это — интерфейс для подключения кабеля порта принтера, обеспечивающий удобное подключение устройств
