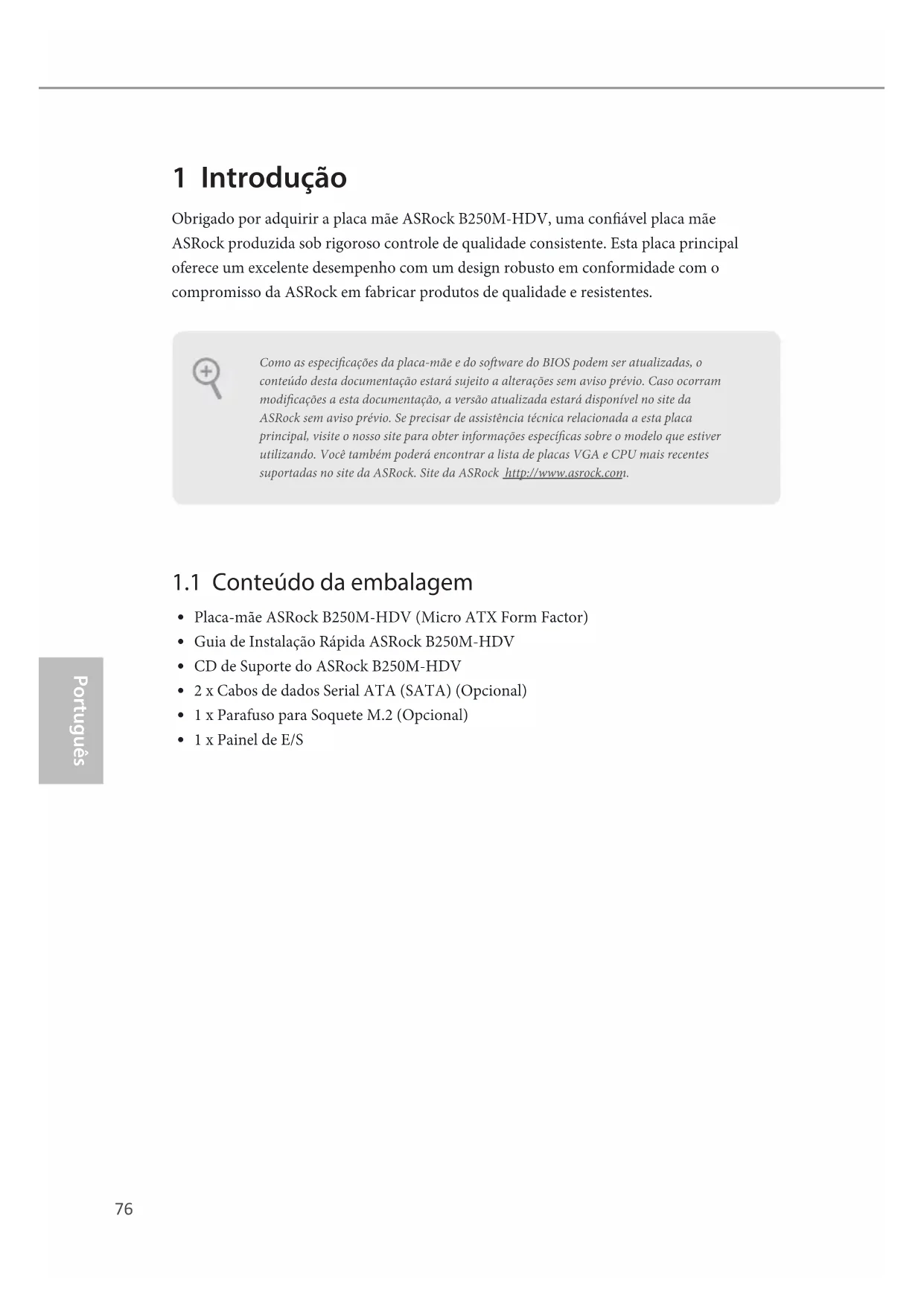

SL CT76 Português 1 Introdução Obrigado por adquirir a placa mãe ASRock B250M-HDV, uma conável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

Guia de Instalação Rápida ASRock B250M-HDV

1 x Painel de E/S Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.77 B250M-HDV Português

Suporta Processadores 7

Design com 5 fases de alimentação

Suporta memória DDR4 2400/2133, não ECC, sem memória intermédia*

Suporta módulos de memória ECC UDIMM (opera em modo não-ECC)

Capacidade máxima da memória do sistema: 32GB

Contato em Ouro 15μ nos slots DIMM Slotde expansão

• Suporta NVMe SSD nos discos de inicialização

Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Ger Intel® CPU)78 Português

Memória compartilhada máxima de 1.024MB

• O tamanho da memória compartilhada máxima pode variar de diferentes sistemas operacionais.

Três opções de saída de grácos: D-Sub, DVI-D e HDMI

Suporta conguração com três monitores

Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI Áudio

Áudio 7.1 CH HD com proteção de conteúdo (Codec de áudio Realtek ALC887) *Para congurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.

Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

Suporta Proteção contra Relâmpago/ESD (Proteção Total Contra Picos ASRock)

Suporta PXE79 B250M-HDV Português E/S do painel posterior

2 x Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

4 x Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• Se M2_1 é ocupado por um dispositivo tipo M2 SATA, SATA3_5 será desativado.

** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 Conector

1 x Suporte Porta Impressão

1 x Gabinete de Alimentação de Instrusão

1 x Conector da ventoinha da CPU (4 pinos)

• O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

1 x Conector alimentação ATX 24 pinos

2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))80 Português

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Funções da BIOS

ACPI 6.0 compatível com eventos de despertar

Tacômetro da Ventoinha da CPU/Gabinete

Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

Controle de multi velocidade da Ventoinha da CPU/Gabinete

Detecção de ABERTURA da CAIXA

Monitoramento da tensão: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V

Ger Intel® CPU) *Para instalar o SO Windows 7, um disco de instalação modicado com condutores xHCI no arquivo ISO é necessário. Favor consultar a página 141 para mais instruções detalhadas.

• Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com Certicações

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.81 B250M-HDV Português

1.3 Suportes e conectores onboard

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 11) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto- falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique- se de que os os e os pinos correspondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

GND82 Português Conectores série ATA3 (SATA3_0: ver p.1, N.º 15) (SATA3_1: ver p.1, N.º 14) (SATA3_2: ver p.1, N.º 10) (SATA3_3: ver p.1, N.º 9) (SATA3_4: ver p.1, N.º 7) (SATA3_5: ver p.1, N.º 8) Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Se M2_1 é ocupado por um dispositivo tipo M.2 SATA, SATA3_5 será desativado. Suportes USB 2.0 (USB_3_4 de 9 pinos) (ver p.1, N.º 18) (USB_5_6 de 9 pinos) (ver p.1, N.º 6) Há dois cabeçotes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas. Suporte USB 3.0 (USB3_5_6 de 19 pinos) (ver p.1, N.º 5) Há um cabeçote nesta placa-mãe. Cada suporte USB 3.0 pode suportar duas portas.

SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_0 SATA3_183 B250M-HDV Português Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 21) Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal. Suporte do alto-falante do chassi (SPEAKER1 de 4 pinos) (ver p.1, N.º 13) Por favor, conecte o alto- falante do chassi a este suporte. Conectores da Ventoinha do Chassi (CHA_FAN1 de 4 pinos) (ver p.1, N.º 22) (CHA_FAN2 4 pinos) (ver p.1, N.º 12) Ligue o cabo do ventilador aos conectores do ventilador e corresponda o cabo preto com o pino de ligação à terra. Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 2) Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi

deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal

de acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”. GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTR OL GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTR OL

+5V DUMMY DUMMY SPEAKER84 Português Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 4) Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 4 pinos) (ver p.1, N.º 1) Esta placa-mãe inclui um conector de alimentação de 12V ATX de 4 pinos. Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 20) Este suporte COM1 recebe um módulo da porta serial. Suporte de intrusão do chassi (CI1 de 2 pinos) (ver p.1, N.º 16) Esta placa-mãe suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão. Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 17) Este conector suporta um sistema com Módulo de Plataforma Conável (TPM), que pode armazenar com segurança chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

GND TTXD1DDCD#1 RRI#1 Signal GND85 B250M-HDV Português Suporte Porta Impressão (25-pin LPT1) (ver p.1, N.º 19) Esta é uma interface para o cabo da porta de impressão que permite uma conexão conveniente dos dispositivos da impressora.
