BEDIENUNGSANLEITUNG B250MHDV ASROCK

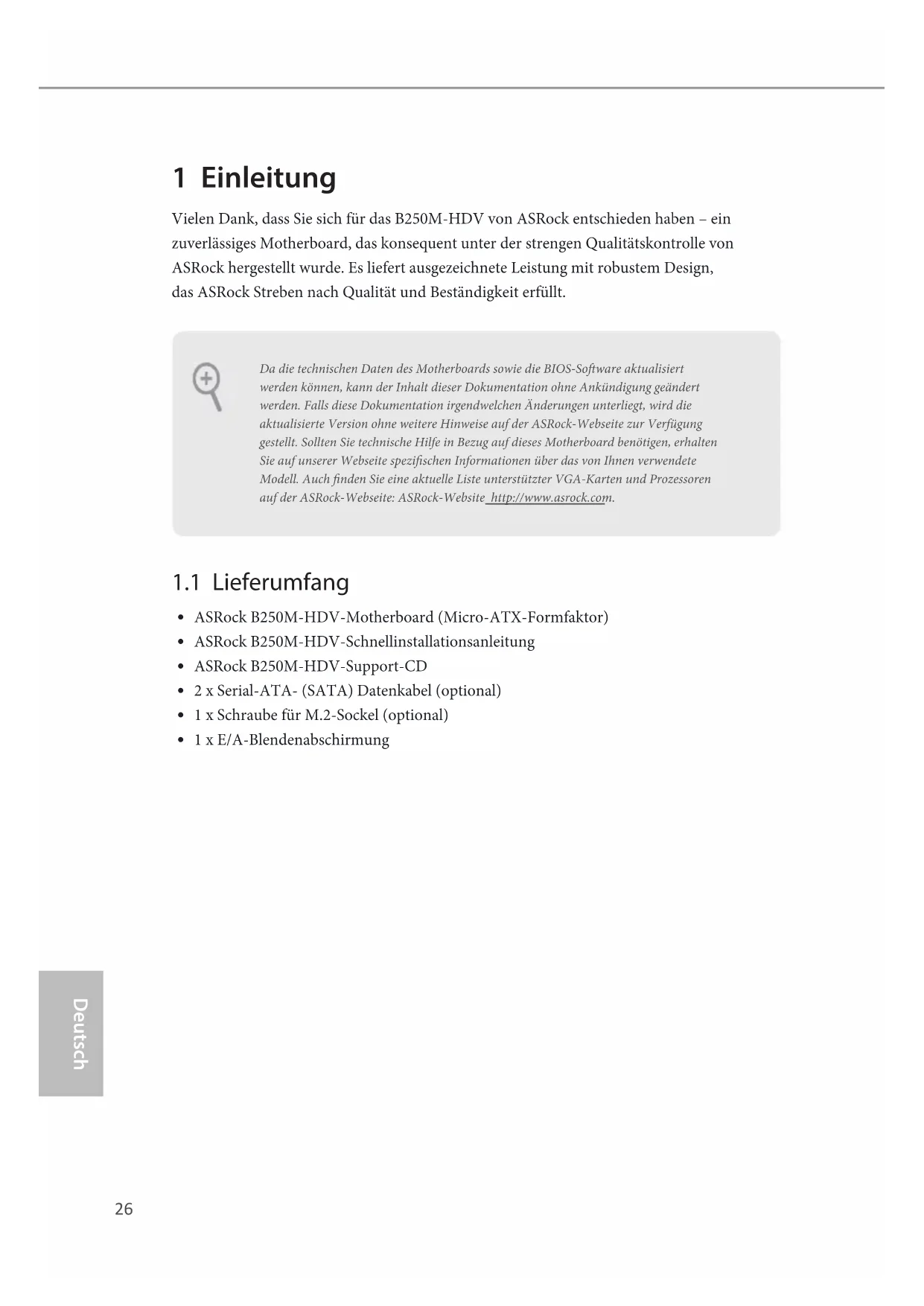

ASRock B250M-HDV-Schnellinstallationsanleitung

1 x Schraube für M.2-Sockel (optional)

1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.27 B250M-HDV Deutsch

1.2 Technische Daten

Unterstützt Intel®-Core

-i7/i5/i3/Pentium®/Celeron®- Prozessoren der 7. und 6. Generation (Sockeö 1151)

5-Leistungsphasendesign

Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-DIMM-Steckplätze

Unterstützt ungepuerten DDR4-2400/2133-Non-ECC- Speicher*

• Intel®-Prozessor der 7. Generation unterstützt DDR4 bis 2400; Intel®-Prozessor der 6. Generation unterstützt DDR4 bis 2133.

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)

Systemspeicher, max. Kapazität: 32 GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

15-μ-Goldkontakt in DIMM-Steckplätze Erweiterungs- steckplatz

1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus)*

• Unterstützt NVMe-SSD als Bootplatte

2 x PCI-Express 3.0-x1-Steckplätze (Flexible PCIe) Grakkarte

Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® HD Graphics- Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

HWA encodieren/decodieren: VP8, HEVC 8b, VP9, HEVC 10b (bei Intel®-Prozessor der 7. Generation)28 Deutsch

Max. geteilter Speicher: 1024 MB

• Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.

Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

Unterstützt drei Monitore

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio

• Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

Unterstützt Wake-On-LAN

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE29 B250M-HDV Deutsch Rückblende, E/A

1 x PS/2-Maus-/Tastaturanschluss

2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

4 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung- LED und Geschwindigkeit-LED)

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon Speicher

6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging*

• Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_5 deaktiviert.

1 x Ultra-M.2-Sockel, unterstützt 2230-/2242-/2260-/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)** ** Unterstützt Intel® Optane

-Technologie ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit Anschluss

1 Druckerport-Anschlussleiste

1 x COM-Anschluss-Stileiste

1 x Gehäuseeingri-Stileiste

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x 24-poliger ATX-Netzanschluss

2 x USB-2.0-Stileiste (unterstützen 4 USB-2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB-3.0-Stileiste (unterstützt 2 USB-3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))30 Deutsch

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com BIOS-Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

Mehrfachspannungsanpassung Hardwareüberwachung

CPU-/Gehäusetemperaturerkennung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU- Temperatur)

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteueru

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, PCH 1,0V Betriebssystem

Microso® Windows® 10, 64 Bit (nur bei Intel®-Prozessor der 7. Generation)

Microso® Windows® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit (nur bei Intel®-Prozessor der 6. Generation)

• Zur Installation des Windows® 7-Betriebssystems wird ein modiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf Seite 141.

• Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com Zertizierungen

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.31 B250M-HDV Deutsch

1.3 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 11) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.RESET (Reset-Taste):Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.PLED (Systembetriebs-LED):Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).HDLED (Festplattenaktivitäts-LED):Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+

GND32 Deutsch Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 15) (SATA3_1: siehe S. 1, Nr. 14) (SATA3_2: siehe S. 1, Nr. 10) (SATA3_3: siehe S. 1, Nr. 9) (SATA3_4: siehe S. 1, Nr. 7) (SATA3_5: siehe S. 1, Nr. 8) Diese sechs SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertrag ungsgeschwindigkeit bis 6,0 Gb/s. Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_5 deaktiviert. USB 2.0-Stileisten (USB_3_4, 9-polig) (siehe S. 1, Nr. 18) (9-polig, USB_5_6) (siehe S. 1, Nr. 6) Es gibt zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.0-Stileiste (19-polig, USB3_5_6) (siehe S. 1, Nr. 5) Es gibt eine Stileiste an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen.

SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_0 SATA3_133 B250M-HDV Deutsch Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 21) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselautsprecherstileiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 13) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Gehäuselüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 22) (4-polig, CHA_FAN2) (siehe S. 1, Nr. 12) Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an. GND

FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTROL

Deutsch ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 4) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (4-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 4-poligen ATX-12-V- Netzanschluss. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 20) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. Gehäuseeingri-Stileiste (2-polig, CI1) (siehe S. 1, Nr. 16) Dieses Motherboard unterstützt die Gehäuse- oen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseein- grierkennungsdesign voraus. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 17) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

B250M-HDV Deutsch Druckanschluss-Stileiste (25-polig, LPT1) (siehe S. 1, Nr. 19) Diese Schnittstelle ist für Druckerkabel vorgesehen und ermöglicht bequemes Anschließen von Druckern.
