用户手册 B250MHDV ASROCK

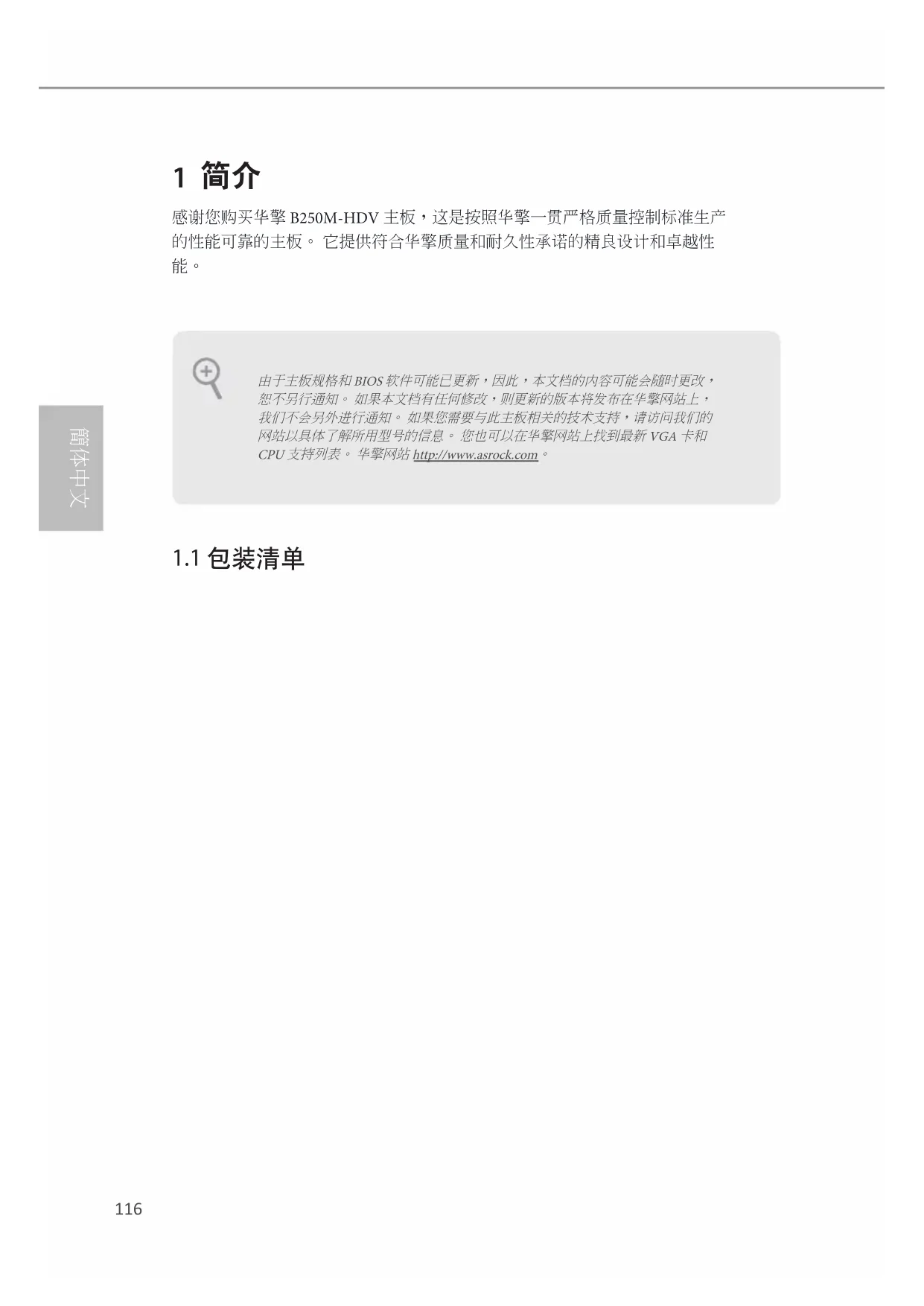

感谢您购买华擎 B250M-HDV 主板，这是按照华擎一贯严格质量控制标准生产 的性能可靠的主板。 它提供符合华擎质量和耐久性承诺的精良设计和卓越性

• 华擎 B250M-HDV 主板（Micro ATX 规格尺寸）

• 2 x 串行 ATA (SATA) 数据线（选购）

• 1 x 螺丝（供 M.2 插座使用）（选购）

• 1 x I/O 面板 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。 如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。 如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。 您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。117 B250M-HDV

• 支持第 7 代和第 6 代 Intel® Core

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 DDR4 2400/2133 非 ECC，非缓冲内存 *

• 第 7 代 Intel® CPU 支持 DDR4 最高达 2400，第 6 代 Intel® CPU 支持 DDR4 最高达 2133。

• 支持 ECC UDIMM 内存模块（非 ECC 模式操作）

• 1 x PCI Express 3.0 x16 插槽（PCIE1：x16 模式 )*

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频， 采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、 Intel® InTru

• HWA 编码 / 解码 : VP8, HEVC 8b, VP9, HEVC 10b ( 适用于 第 7 代 Intel® CPU)118

• HWA 编码 / 解码 : VP8 , HEVC 8b; GPU/SW 编码 / 解码 : VP9, HEVC 10b ( 适用于第 6 代 Intel® CPU)

• 3 个图形输出选项： D-Sub、DVI-D 和 HDMI

• 支持 HDMI，24Hz 时最大分辨率可达 4K x 2K (4096x2160)/30Hz 时可达 (3840x2160)

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率

• 通过 DVI-D 和 HDMI 端口支持 HDCP

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

• 7.1 CH 高清音频 (Realtek ALC887 音频编解码器 )

• 要配置 7.1 CH 高清音频，需要使用高清前面板模块和通过 音频驱动程序启用多通道音频功能。

• 2 x USB 2.0 端口（支持 ESD 保护，即华擎全防护）

• 4 x USB 3.0 端口（支持 ESD 保护，即华擎全防护）

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 线路输入 / 前扬声器 / 麦克风

• 6 x SATA3 6.0 Gb/s 接口，支持 NCQ、AHCI 和热插拔 *

• 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_5 将被禁用。

• 1 x 超级M.2接口，支持2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）** ** 支持 Intel® Optane

Technology ** 支持 NVMe SSD 用作启动盘 ** 支持华擎 U.2 套件

• CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护，

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口，支持 ESD 保护，

• AMI UEFI Legal BIOS，支持多语言 GUI

• 有关详细产品信息，请访问我们的网站： http://www.asrock.com

• CPU/ 机箱静音风扇（根据 CPU 温度自动调整机箱风扇

• 电压监控： +12V、+5V、+3.3V、CPU Vcore、DRAM、 PCH 1.0V

• 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文件的经修改的安装盘。 请参考第 141 页了解详情。

• 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了 解详情 :http://www.asrock.com

• FCC, CE, WHQL, RCM, BSMI 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”， 或使用第三方超频工具。 超频可能会影响到系统的稳定性，甚至对系统的组件 和设备造成损坏。 执行这项工作您应自担风险和自己承担费用。 我们对由于超 频而造成的损坏概不负责。121 B250M-HDV

(9 针 PANEL1) （见第 1 页， 第 11 个）

PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。 如果计算机死机，无法执行正常重新启动， 按重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系

统处在 S1/S3 睡眠状态时，此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时，

此 LED 熄灭。 HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。 硬盘正在读取或写入数据时， 此 LED 亮起。 前面板设计根据机箱不同而有所差异。 前面板模块主要包括电源开关、重置开 关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此 接脚时，确保连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装 到这些接脚和接口上将会对主板造成永久性损坏。

GND RESET#PWRBTN#PLED-PLED+

串行 ATA3 接口 (SATA3_0: 见第 1 页， 第 15 个） (SATA3_1: 见第 1 页， 第 14 个） (SATA3_2: 见第 1 页，第 10 个） (SATA3_3: 见第 1 页，第 9 个） (SATA3_4: 见第 1 页，第 7 个） (SATA3_5: 见第 1 页，第 8 个） 这六个 SATA3 接口支持 最高 6.0 Gb/s 数据传输

SATA 数据线。 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_5

USB 2.0 接脚 (9- 针 USB_3_4) （见第 1 页，第 18 个） （9- 针 USB_5_6） （见第 1 页，第 6 个） 此主板上有 2 个接脚。 每个 USB 2.0 接脚可以支

USB 3.0 接脚 (19 针 USB3_5_6) （见第 1 页，第 5 个）

(9 针 HD_AUDIO1) （见第 1 页，第 21 个）

(4 针 SPEAKER1) （见第 1 页， 第 13 个）

(4 针 CHA_FAN1) （见第 1 页， 第 22 个） (4 针 CHA_FAN2) （见第 1 页， 第 12 个）

CPU 风扇接口 (4 针 CPU_FAN1) （见第 1 页， 第 2 个） 此主板提供 4 针 CPU 风

如果您打算连接 3 针 CPU 风扇，请将它连接 到针脚 1-3。

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC’97 音频

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风） 选项卡，调整 “Recording Volume”（录音音量）。

ATX 电源接口 (24 针 ATXPWR1) （见第 1 页，第 4 个） 此主板提供 24 针 ATX 电 源接口。 要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。 ATX 12V 电源接口 (4 针 ATX12V1) （见第 1 页，第 1 个） 此主板提供 4 针 ATX 12V 电源接口。

(9 针 COM1) （见第 1 页，第 20 个） 此 COM1 接脚支持串行

(2 针 CI1) （见第 1 页，第 16 个） 此主板支持 CASE OPEN （机箱打开）检测功能 -

TPM 接脚 (17 针 TPMS1) （见第 1 页，第 17 个） 此接口支持 Trusted Platform Module（信任平台模块， TPM）系统，可以安全地存储 密钥、数字证书、密码和数据。 TPM 系统也可以帮助增强网络 安全，保护数字身份和确保平

(25 针 LPT1) （见第 1 页，第 19 个）

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。127 B250M-HDV

感謝您購買華擎 B250M-HDV 主機板，本主機板經華擎嚴格品管製作，是一套 讓人信賴的可靠產品。 本產品採耐用設計所展現的優異效能，完全符合華擎對

• 華擎 B250M-HDV 主機板（Micro ATX 尺寸）

• 1 x 螺絲（適用於 M.2 插座）（選用）

• 1 x I/O 面板外罩 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的 特定資訊。 您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網 站 http://www.asrock.com。128

i7/i5/i3/Pentium®/ Celeron® 處理器（插座 1151）

• 支援 DDR4 2400/2133 非 ECC 無緩衝記憶體 *

• 第 7 代 Intel® CPU 支援最高 2400 DDR4；第 6 代 Intel® CPU 支援最高 2133 DDR4。

• 支援 ECC UDIMM 記憶體模組 ( 於非 ECC 模式下運作 )

• 1 x PCI Express 3.0 x16 插槽（PCIE1：x16 模式 )*

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru

• HWA 編碼 / 解碼： VP8、HEVC 8b、VP9、HEVC 10b ( 適 用於第 7 代 Intel® CPU)129 B250M-HDV

• HWA 編碼 / 解碼： VP8、HEVC 8b；GPU/SW 編碼 / 解碼： VP9、HEVC 10b ( 適用於第 6 代 Intel® CPU)

• 最大共用記憶體的大小可能會隨著作業系統的不同而改

• 三個圖形輸出選項： D-Sub、DVI-D 及 HDMI

• 支援最高可達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz 解析度的 HDMI

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p 藍光 (BD) 播放

• 7.1 CH HD 音訊 (Realtek ALC887 音訊轉碼器 )

• 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模組， 並透過音訊驅動程式啟用多聲道音訊功能。

• 2 x USB 2.0 連接埠（支援靜電保護（華擎全防護））

• 4 x USB 3.0 連接埠（支援靜電保護（華擎全防護））

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 線路輸入／前置喇叭／麥克風

• 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_5。

• 1 x Ultra M.2 插座，支援 2230/2242/2260/2280 M.2 SATA3

6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4

(32 Gb/s)）類型 ** ** 支援 Intel® Optane

** 支援 NVMe SSD 作為開機磁碟 ** 支持華擎 U.2 套件

• CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

• 如需產品詳細資訊，請上我們的網站： http://www.asrock.com BIOS 功能

• CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore、DRAM、 PCH 1.0V

• Microso® Windows® 10 64 位元 ( 適用於第 7 代 Intel® CPU)

• Microso® Windows® 10 64 位元／ 8.1 64 位元／ 8 64 位元 ／ 7 64 位元 ( 適用於第 6 代 Intel® CPU)

• 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光 碟（已將 xHCI 驅動程式封裝至 ISO 檔案）。 如需詳細說明， 請查看第 141 頁。

• 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽華擎 網站：http://www.asrock.com

• FCC、CE、WHQL、RCM、BSMI 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、 採用自由超頻技術或使用協力廠商的超頻工具。 超頻可能會影響您系統的穩定 性，或者甚至會對您系統的元件及裝置造成傷害。 您應自行負擔超頻風險及成 本。 我們對於因超頻所造成的可能損害概不負責。132

(9-pin PANEL1) （請參閱第 1 頁， 編號 11）

PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方

RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下 重設開關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。

系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。 系統進入 S4 睡眠狀態或關機

(S5) 時，LED 會熄滅。 HDLED ( 硬碟活動 LED)： 連接至機殼前面板上的硬碟活動 LED。 硬碟正在讀取或寫入資料時，LED 會亮

各機殼的前面板設計各有不同。 前面板模組主要是由電源開關、重設開關、電 源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排 針時，請確定佈線及針腳指派皆正確相符。 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽 套在排針及接頭上，將造成主機板永久性的受損。

Serial ATA3 接頭 (SATA3_0: 請參閱第 1 頁，編號 15） (SATA3_1: 請參閱第 1 頁，編號 14） (SATA3_2: 請參閱第 1 頁，編號 10） (SATA3_3: 請參閱第 1 頁，編號 9） (SATA3_4: 請參閱第 1 頁，編號 7） (SATA3_5: 請參閱第 1 頁，編號 8） 這六組 SATA3 接

若 M2_1 為 SATA 類型的 M.2 裝置

SATA3_5。 USB 2.0 排針 (9-pin USB_3_4) （請參閱第 1 頁，編號 18） (9-pin USB_5_6) （請參閱第 1 頁，編號 6）

USB 3.0 排針 (19-pin USB3_5_6) （請參閱第 1 頁，編號 5）

(9-pin HD_AUDIO1) （請參閱第 1 頁，編號 21）

(4-pin SPEAKER1) （請參閱第 1 頁， 編號 13）

(4-pin CHA_FAN1) （請參閱第 1 頁， 編號 22） (4-pin CHA_FAN2) （請參閱第 1 頁， 編號 12）

CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第 1 頁， 編號 2）

4-Pin CPU 風扇 ( 靜音風扇 ) 接頭。

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必 須支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整

ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 4）

Pin 1 及 Pin 13。 ATX 12V 電源接頭 (4-pin ATX12V1) （請參閱第 1 頁，編號 1）

(9-pin COM1) （請參閱第 1 頁，編號 20） 此 COM1 排針支

(2-pin CI1) （請參閱第 1 頁，編號 16）

TPM 標頭 (17-pin TPMS1) （請參閱第 1 頁，編號 17）

組 (TPM) 系統，可確保 儲存金鑰、數位憑證、密 碼及資料的安全。 TPM 系統也能強化網路安全、

(25-pin LPT1) （請參閱第 1 頁，編號 19）
