MANUAL DE USUARIO B250MHDV ASROCK

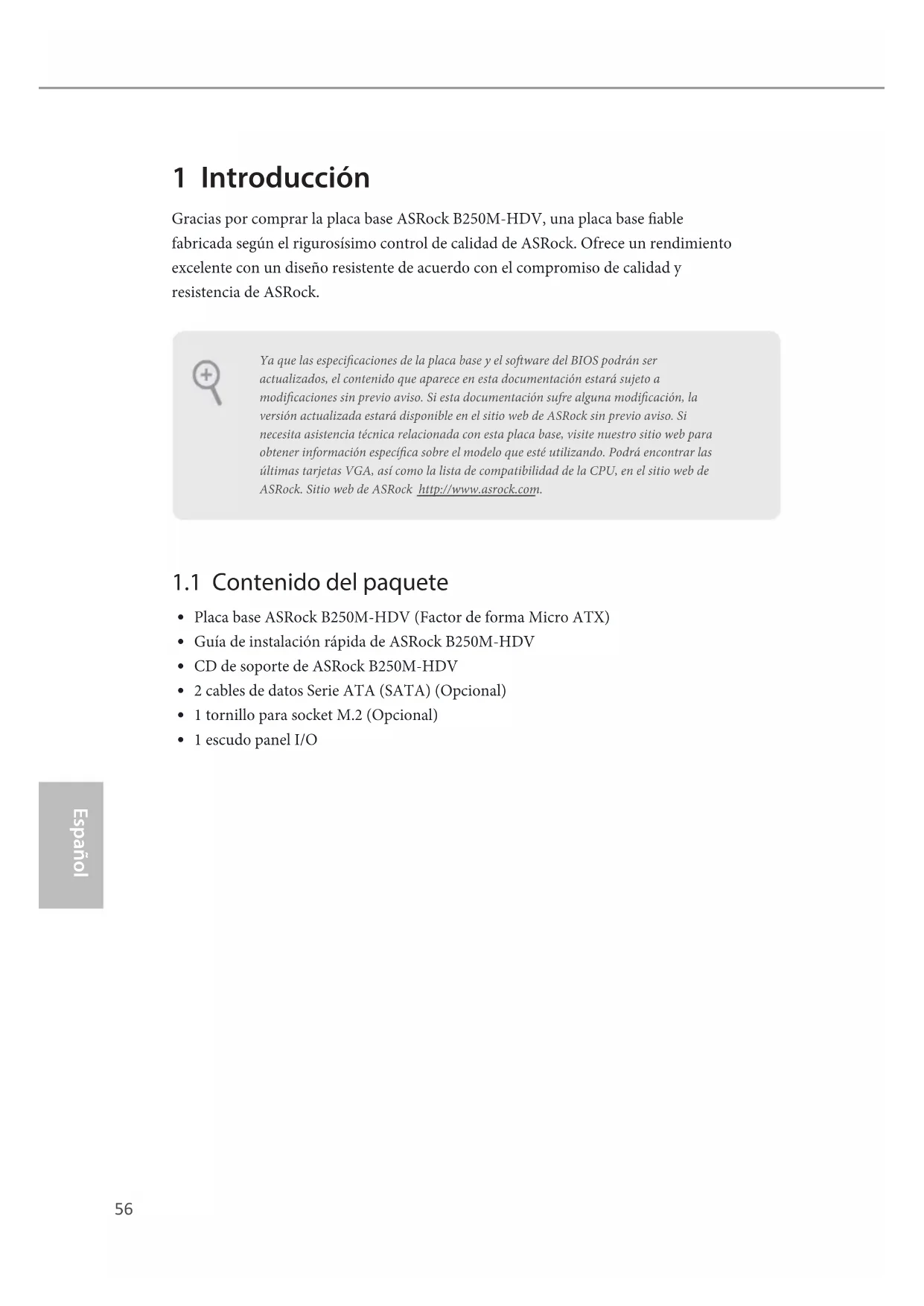

SL CT56 Español 1 Introducción Gracias por comprar la placa base ASRock B250M-HDV, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

1.1 Contenido del paquete

Guía de instalación rápida de ASRock B250M-HDV

2 cables de datos Serie ATA (SATA) (Opcional)

1 tornillo para socket M.2 (Opcional)

1 escudo panel I/O Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.57 B250M-HDV Español

Diseño de condensador sólido CPU

Admite la familia de procesadores Intel® Core

Diseño de 5 fases de alimentación

Admite la tecnología Intel® Turbo Boost 2.0 Conjunto de chips

Tecnología de memoria DDR4 de doble canal

generación compatible con DDR4 de hasta 2400; CPU Intel® de 6

generación compatible con DDR4 de hasta 2133.

Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)

Capacidad máxima de memoria del sistema: 32 GB

• Admite unidad de estado sólido de NVMe como disco de arranque

Intel® HD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

Codicación y descodicación HWA: VP8, HEVC 8b, VP9, HEVC 10b (para CPU Intel® de la 7

generación)58 Español

Codicación y descodicación HWA: VP8, HEVC 8b; codicación y descodicación GPU/SW: VP9, HEVC 10b (para CPU Intel® de la 6

Memoria máxima compartida de 1.024MB

• El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.

Tres opciones de salida de grácos: D-Sub, DVI-D y HDMI

Compatible con tres monitores

Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Admite D-Sub con una resolución máxima de 1920x1200 a 60

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)

Compatible con función HDCP con puertos DVI-D y HDMI

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI Audio

*Para congurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

Compatible con protección por sobretensión (protección ASRock Full Spike)

Admite la función Reactivación de LAN

Admite protección contra rayos y ESD (protección total contra picos ASRock)

Admite PXE59 B250M-HDV Español E/S en panel posterior

1 x puerto de ratón/teclado PS/2

2 x puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))

4 x puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono Almacena- miento

6 x conectores SATA3 de 6,0 Gb/s, compatibles con las funciones NCQ, AHCI y Conexión en caliente*

• Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_5 se deshabilitará.

1 x Zócalo Ultra M.2 que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)** ** Compatible con la tecnología Optane

de Intel® ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock Conector

1 x Base de conexiones de puerto de impresión

1 x Base de conexiones de puerto COM

1 x Base de conexiones para manipulación del chasis

1 x Conector para ventilador de la CPU (4 contactos)

• El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

2 x conectores de ventilador del chasis (de 4 pines)

1 x Conector de alimentación ATX de 24 contactos

1 x conector de alimentación de 12V de 4 pines

1 x Conector de audio en el panel frontal

2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0). Admite protección contra ESD (protección total contra picos ASRock)

1 x Base de conexiones USB 3.0 (admite 2 puertos USB 3.0). Admite protección contra ESD (protección total contra picos ASRock)60 Español

• Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Función del BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario multilingüe

Eventos de reactivación compatibles con ACPI 6.0

Método de sensor de temperatura de la CPU/Chasis

Tacómetro del ventilador de la CPU/Chasis

CPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)

Control multivelocidad del ventilador de la CPU/Chasis

Detección de CARCASA ABIERTA

Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V

• Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modicado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 141 para obtener información más detallada.

• Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com Certica- ciones

FCC, CE, WHQL, RCM y BSMI Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.61 B250M-HDV Español

1.3 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, nº 11) Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables. PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

GND RESET#PWRBTN#PLED-PLED+

GND62 Español Conectores Serie ATA3 (SATA3_0: consulte la pág.1, nº 15) (SATA3_1: consulte la pág.1, n.º 14) (SATA3_2: consulte la pág.1, n.º 10) (SATA3_3: consulte la pág.1, n.º 9) (SATA3_4: consulte la pág.1, nº 7) (SATA3_5: consulte la pág.1, nº 8) Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_5 se deshabilitará. Cabezales USB 2.0 (USB_3_4 de 9 pines) (consulte la pág.1, nº 18) (USB_5_6 de 9 pines) (consulte la pág.1, nº 6) Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos. Cabezal USB 3.0 (USB3_5_6 de 19 pines) (consulte la pág.1, nº 5) Esta placa base tiene otra base de conexiones. Cada cabezal USB 3.0 admite dos puertos.

SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_0 SATA3_163 B250M-HDV Español Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, nº 21) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. Cabezal de altavoces del chasis (SPEAKER1 de 4 pines) (consulte la pág.1, n.º 13) Conecte el altavoz del chasis a este cabezal. Conectores para el ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, n.º 22) (CHA_FAN2 de 4 pines) (consulte la pág.1, n.º 12) Conecte el cable del ventilador al conector del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. Conector del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, n.º 2) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal

siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume). GND

FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTROL

Español Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, nº 4) Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13. Conector de alimentación ATX de 12V (ATX12V1 de 4 pines) (consulte la pág.1, nº 1) Esta placa base contiene un conector de alimentación ATX de 12V y 4 pines. Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1, nº 20) Este cabezal COM1 admite un módulo de puerto serie. Cabezal de intrusión de chasis (CI1 de 2 pines) (consulte la pág.1, nº 16) Esta placa base es compatible con la función de detección de CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis. Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, nº 17) Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

GND TTXD1DDCD#1 RRI#1 Signal GND65 B250M-HDV Español Cabezal de puerto de impresión (LPT1 de 25 pines) (consulte la pág.1, nº 19) Ésta es una interfaz para el cable del puerto de impresión que permite una cómoda conexión de dispositivos de impresión.
