MANUALE UTENTE GL 7734 Gerlach

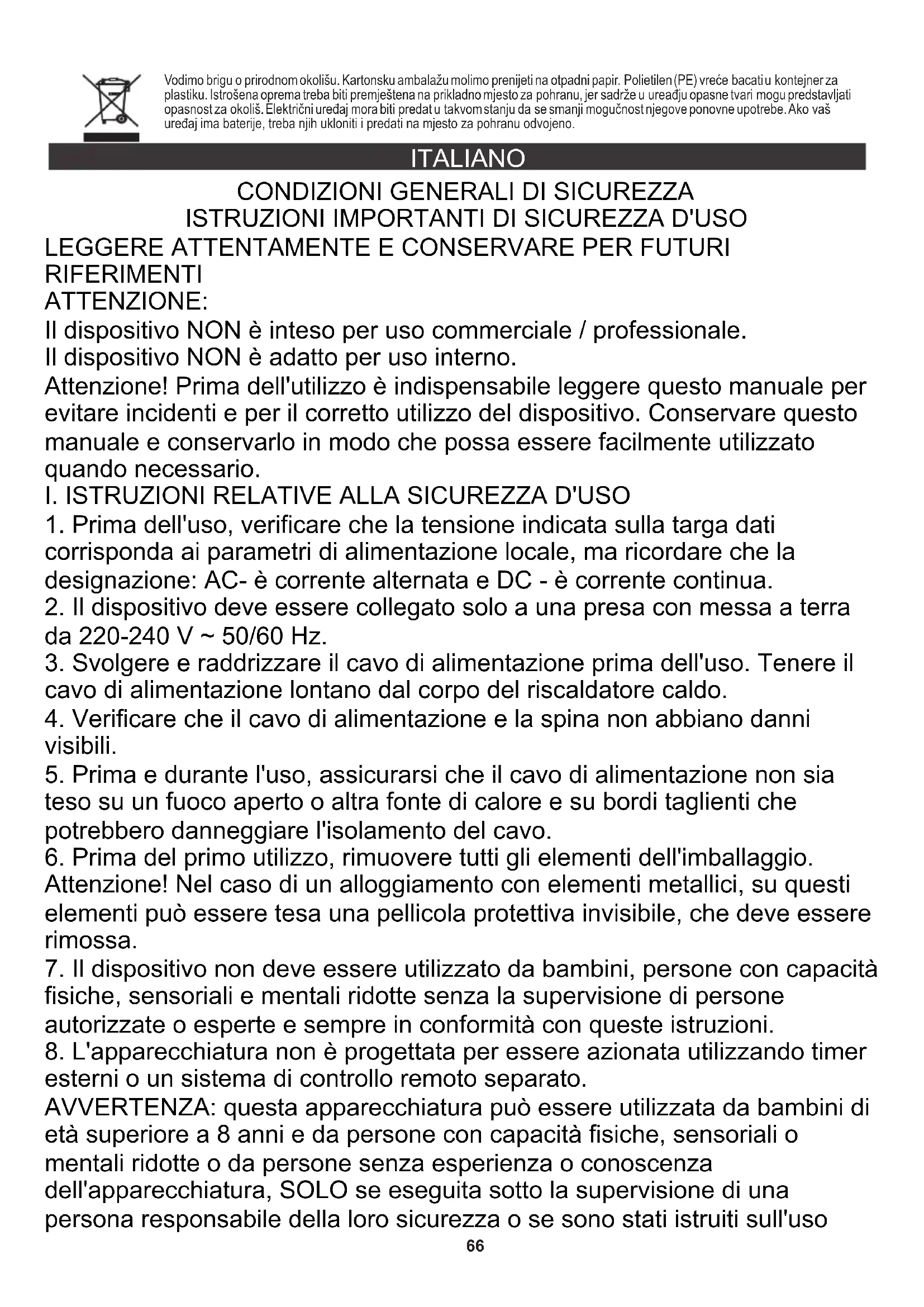

CONDIZIONI GENERALI DI SICUREZZA

RIFERIMENTI ATTENZIONE: Il dispositivo NON è inteso per uso commerciale / professionale. Il dispositivo NON è adatto per uso interno. Attenzione! Prima dell'utilizzo è indispensabile leggere questo manuale per evitare incidenti e per il corretto utilizzo del dispositivo. Conservare questo manuale e conservarlo in modo che possa essere facilmente utilizzato quando necessario.

I. ISTRUZIONI RELATIVE ALLA SICUREZZA D'USO

1. Prima dell'uso, verificare che la tensione indicata sulla targa dati

corrisponda ai parametri di alimentazione locale, ma ricordare che la designazione: AC- è corrente alternata e DC - è corrente continua.

2. Il dispositivo deve essere collegato solo a una presa con messa a terra

da 220-240 V ~ 50/60 Hz.

3. Svolgere e raddrizzare il cavo di alimentazione prima dell'uso. Tenere il

cavo di alimentazione lontano dal corpo del riscaldatore caldo.

4. Verificare che il cavo di alimentazione e la spina non abbiano danni

5. Prima e durante l'uso, assicurarsi che il cavo di alimentazione non sia

teso su un fuoco aperto o altra fonte di calore e su bordi taglienti che potrebbero danneggiare l'isolamento del cavo.

6. Prima del primo utilizzo, rimuovere tutti gli elementi dell'imballaggio.

Attenzione! Nel caso di un alloggiamento con elementi metallici, su questi elementi può essere tesa una pellicola protettiva invisibile, che deve essere rimossa.

7. Il dispositivo non deve essere utilizzato da bambini, persone con capacità

fisiche, sensoriali e mentali ridotte senza la supervisione di persone autorizzate o esperte e sempre in conformità con queste istruzioni.

8. L'apparecchiatura non è progettata per essere azionata utilizzando timer

esterni o un sistema di controllo remoto separato. AVVERTENZA: questa apparecchiatura può essere utilizzata da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone senza esperienza o conoscenza dell'apparecchiatura, SOLO se eseguita sotto la supervisione di una persona responsabile della loro sicurezza o se sono stati istruiti sull'uso67 sicuro del dispositivo e sono consapevoli dei pericoli associati al suo utilizzo. I bambini non dovrebbero giocare con l'attrezzatura. La pulizia e la manutenzione del dispositivo non devono essere eseguite dai bambini, a meno che non abbiano più di 8 anni e queste attività siano svolte sotto la supervisione

9. Il dispositivo non deve essere lasciato incustodito durante il

10. Non immergere il dispositivo e il cavo di alimentazione in acqua o altri

11. Quando il dispositivo non viene utilizzato, deve essere sempre

scollegato dalla presa di corrente.

12. Quando si rimuove la spina dalla presa, non tirare mai il cavo di

alimentazione dalla spina.

13. Non è consentito inserire NESSUN OGGETTO all'interno del dispositivo

14. Il produttore non è responsabile per eventuali danni causati da un uso

improprio del dispositivo.

15. Ricorda che alcune parti del dispositivo e dell'alloggiamento diventano

molto calde durante il funzionamento, quindi fai molta attenzione a non toccarle, potresti scottarti.

16. NON coprire MAI l'apparecchio mentre è in funzione o quando non è

completamente freddo

17. Ricordare che gli elementi riscaldanti dell'apparecchio richiedono tempo

per raffreddarsi completamente.

18. Quando si utilizza il dispositivo, garantire uno spazio adeguato sopra e

intorno al dispositivo, durante il funzionamento, il dispositivo non deve toccare oggetti facilmente infiammabili come decorazioni, tovaglioli di carta, tende, vestiti, ecc.

22. Mantenere una distanza di almeno 1 m da altri oggetti.

23. Il dispositivo non può essere utilizzato con timer esterni o altri sistemi di

controllo remoto separati

24. Non esporre il dispositivo a condizioni meteorologiche dirette come la

25. Verificare periodicamente le condizioni del cavo di alimentazione. Se il

cavo di alimentazione è danneggiato, deve essere sostituito da un'officina specializzata per evitare rischi

26. Non utilizzare il dispositivo vicino a materiali infiammabili

27. Non utilizzare questo riscaldatore nelle immediate vicinanze di una

29. Non utilizzare se sono presenti segni visibili di danneggiamento del

30. Il riscaldatore non deve essere posizionato direttamente sotto una presa68

31. Utilizzare il riscaldatore su una superficie piana e stabile o fissarlo alla

parete se il produttore lo ha previsto. Si consiglia, per una maggiore sicurezza, che l'impianto elettrico sia dotato di un dispositivo differenziale automatico con corrente di avviamento di 30mA. Nota: se il cavo di alimentazione o la spina sono danneggiati, devono essere sostituiti o riparati da un'officina specializzata.

1. Non utilizzare mai il dispositivo se è danneggiato o non funziona

2. Non utilizzare mai il dispositivo se è stato precedentemente fatto cadere

e mostra segni visibili di danneggiamento.

3. Non utilizzare prolunghe o altre prese elettriche non conformi agli

standard e ai regolamenti elettrici applicabili.

4. Qualsiasi riparazione, smontaggio o sostituzione di parti deve essere

sempre eseguita da una struttura specializzata.

5. Nel caso in cui il dispositivo e componenti come contatti elettrici, spina o

cavo si bagnino, asciugare il dispositivo e i suoi componenti prima dell'uso.

6. Non utilizzare il dispositivo con le mani bagnate.

7. Se si teme che il dispositivo sia stato danneggiato, non ripararlo MAI da

8. Non lavare mai il dispositivo sotto l'acqua corrente o in modo che l'acqua

goccioli su di esso.

9. Assicurarsi che il dispositivo si sia raffreddato prima di riporlo.

10. Non toccare l'alloggiamento durante l'uso. Solo le manopole e gli

interruttori devono essere utilizzati durante il lavoro. Dopo lo spegnimento attendere che il dispositivo si raffreddi.

11. Non utilizzare accessori non consigliati dal produttore. Possono essere

pericolosi per l'utente e danneggiare il dispositivo.

PRIMA DEL PRIMO UTILIZZO

Verificare che tutte le connessioni siano completamente salde e che il dispositivo sia posizionato saldamente prima di utilizzarlo. Il dispositivo deve essere posizionato ad una distanza di almeno 1 metro dal muro più vicino. La scatola con l'interruttore deve essere ad almeno 30 cm dal soffitto ea 1,80 metri dal suolo. Il dispositivo deve essere posizionato saldamente su una superficie piana e completamente orizzontale. MONTAGGIO

1. Posizionare la parte inferiore del supporto (7) sulla base rotonda (6) in modo che i fori delle viti siano allineati.

Dal fondo della base, avvitare la manopola grande con una rondella metallica (11). 2. Far scorrere la parte centrale del supporto (8) sulla parte inferiore (7). Inserire le 4 viti nei doppi fori e serrarle69 saldamente.

3. Quindi attaccare la parte superiore del supporto (9) alla parte centrale (8). Per fare ciò, inserire prima la parte

regolabile più sottile del supporto (10) nella parte superiore del supporto (9). Inserire le 4 viti nei doppi fori e serrarle saldamente.

4. Estrarre la parte regolabile più sottile del supporto (10) fino a quando si desidera e serrare la manopola di

5. Posizionare l'alloggiamento della testa (1) sulla parte superiore del supporto (10) e serrare la testa con la vite

(13) sul retro della testa.

6. La testa ha un angolo di inclinazione regolabile verticalmente in 3 posizioni, premere la testa verso il basso o

verso l'alto per scegliere il miglior angolo di calore.

7. La parte sottile del supporto (10) può ruotare di 360 °, consentendo alla testa (1) del dispositivo di essere

orientata in qualsiasi direzione. Il cavo elettrico può essere fissato ai portacavi sul supporto. Descrizione del dispositivo - figura 1

1. Alloggiamento della testa 2. Griglia

3. Interruttore ON / OFF 4. Piedistallo

5. Manopola di fissaggio 6. Base rotonda

7. Stand, parte inferiore 8. Stand, parte centrale

9. Stand, parte superiore 10. Supporto, parte regolabile più sottile

11. Manopola grande con rondella metallica 12. 8 viti corte per il montaggio del supporto

13. Vite per il fissaggio della testa

FUNZIONAMENTO DEL RISCALDATORE DA TERRAZZA

1. Puntare la testa del dispositivo nella direzione corretta.

2. Inserire la spina nella presa (220-240 V / 50 Hz).

3. Il dispositivo viene acceso e spento dall'interruttore ON / OFF (3).

Si seleziona anche la potenza di riscaldamento con l'interruttore: 0 = 0 W. Sinistra: = bassa potenza 1000 W. Sinistra + Destra = alta potenza 2000 W.

4. Il dispositivo non dispone di termostato e continua a emettere calore fino a quando non viene spento. Tieni

sempre d'occhio il dispositivo quando è acceso!

5. Rimuovere la spina dalla presa quando il dispositivo non è in uso.

Sostituzione dell'elemento riscaldante - vedere pagina 3

1. Impostare gli interruttori di alimentazione in posizione 0. Scollegare il dispositivo dall'alimentazione.

2. Rimuovere le 2 viti superiori e 2 inferiori (B1) sul retro della testa (1). Rimuovere il coperchio del riscaldatore - la griglia (2).

3. Rimuovere le 2 viti (B2) che fissano il riflettore.

4. Svitare le 2 viti laterali (B3) sul riflettore, rimuovere la parte del riflettore che supporta gli elementi riscaldanti nella parte anteriore (B4), quindi far scorrere il cappello isolante (B5) verso i fili. 5. Stringere il connettore (B6) tra le dita, quindi estrarre i connettori dal tubo del riscaldatore. Far scorrere il tubo70 del riscaldatore fuori dal riflettore.

6. Installare il nuovo riscaldatore in ordine inverso.

PROTEZIONE CADUTA Il dispositivo è dotato di una protezione anticaduta. Si spegnerà automaticamente se, nonostante le misure precauzionali prese, il dispositivo cade. In questo caso, scollegare immediatamente il dispositivo. Controllare sempre attentamente il dispositivo per rilevare eventuali danni, quindi rimetterlo in posizione verticale. Non utilizzare mai un dispositivo danneggiato ma portarlo dal proprio rivenditore o da un punto di assistenza riconosciuto per essere controllato e / o riparato. Se non riesci a trovare alcun danno, impostare l'interruttore (3) sulla posizione 0, quindi collegare e accendere. Monitorare attentamente il dispositivo per i primi quindici minuti; in caso di difetti, scollegare immediatamente e portare il dispositivo al rivenditore / centro di assistenza per la riparazione. PULIZIA

1. Spegnere sempre il dispositivo e scollegarlo dalla presa prima della pulizia. Pulire con un panno umido e, se

necessario, un po 'di liquido detergente. Non utilizzare mai detergenti corrosivi o abrasivi!

2. Polvere e detriti possono accumularsi dietro la griglia (2). La griglia può essere rimossa svitando le quattro

piccole viti (B1) e sollevandola delicatamente. Utilizzare una spazzola morbida per rimuovere con cura polvere e detriti. Non utilizzare mai un compressore in quanto potrebbe danneggiare le lampade o il riflettore. Riposizionare la griglia e fissarla. DATI TECNICI Potenza: 2000 W. Alimentazione: 220-240 ~ 50 Hz Resistenza al quarzo durata 2.000 ore (modello GL7734.1) Ip24 "Attenzione superficie calda" - La temperatura delle superfici accessibili può essere più alta quando l'apparecchiatura è in funzione, il che significa che gli elementi della custodia si surriscaldano durante il funzionamento durante il funzionamento, PRESTARE ATTENZIONE !!! AVVERTENZA: per evitare il surriscaldamento, non coprire il riscaldatore AVVERTENZA: non utilizzare questa apparecchiatura vicino a piscine o serbatoi d'acqua simili. Prendersi cura dell'ambiente Gli imballi di cartone devono essere smaltiti nel contenitore per la carta. I sacchetti di polietilene (PE) vanno gettati nel contenitore per la plastica. L'apparecchio usato deve essere rottamato presso un centro di raccolta autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. I dispositivi elettrici devono essere resi al fine di evitare il loro riutilizzo. Se il dispositivo contiene una batteria, deve essere rimossa e smaltita separatamente in un punto di raccolta. Non gettare l'apparecchio nei contenitori dei rifiuti urbani!
