NÁVOD K OBSLUZE GL 7734 Gerlach

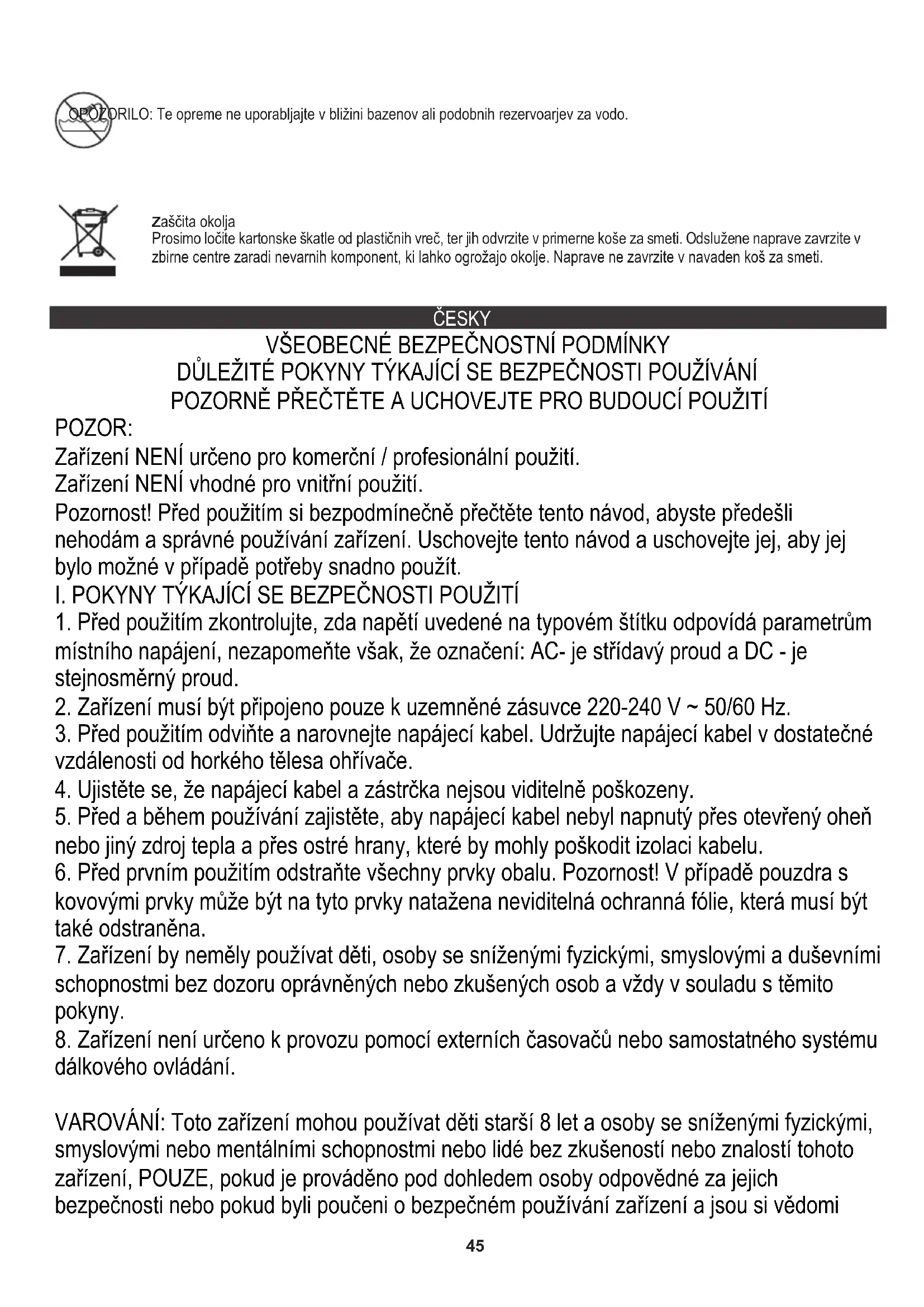

DŮLEŽITÉ POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ POZORNĚ PŘEČTĚTE A UCHOVEJTE PRO BUDOUCÍ POUŽITÍ POZOR: Zařízení NENÍ určeno pro komerční / profesionální použití. Zařízení NENÍ vhodné pro vnitřní použití. Pozornost! Před použitím si bezpodmínečně přečtěte tento návod, abyste předešli nehodám a správné používání zařízení. Uschovejte tento návod a uschovejte jej, aby jej bylo možné v případě potřeby snadno použít.

I. POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽITÍ

1. Před použitím zkontrolujte, zda napětí uvedené na typovém štítku odpovídá parametrům

místního napájení, nezapomeňte však, že označení: AC- je střídavý proud a DC - je stejnosměrný proud.

2. Zařízení musí být připojeno pouze k uzemněné zásuvce 220-240 V ~ 50/60 Hz.

3. Před použitím odviňte a narovnejte napájecí kabel. Udržujte napájecí kabel v dostatečné

vzdálenosti od horkého tělesa ohřívače.

4. Ujistěte se, že napájecí kabel a zástrčka nejsou viditelně poškozeny.

5. Před a během používání zajistěte, aby napájecí kabel nebyl napnutý přes otevřený oheň

nebo jiný zdroj tepla a přes ostré hrany, které by mohly poškodit izolaci kabelu.

6. Před prvním použitím odstraňte všechny prvky obalu. Pozornost! V případě pouzdra s

kovovými prvky může být na tyto prvky natažena neviditelná ochranná fólie, která musí být také odstraněna.

7. Zařízení by neměly používat děti, osoby se sníženými fyzickými, smyslovými a duševními

schopnostmi bez dozoru oprávněných nebo zkušených osob a vždy v souladu s těmito pokyny.

8. Zařízení není určeno k provozu pomocí externích časovačů nebo samostatného systému

dálkového ovládání. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo lidé bez zkušeností nebo znalostí tohoto zařízení, POUZE, pokud je prováděno pod dohledem osoby odpovědné za jejich bezpečnosti nebo pokud byli poučeni o bezpečném používání zařízení a jsou si vědomi46 nebezpečí spojených s jeho používáním. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti nejsou prováděny pod dohledem

9. Zařízení nesmí být během provozu ponecháno bez dozoru.

10. Neponořujte zařízení a napájecí kabel do vody nebo jiných tekutin.

11. Pokud zařízení nepoužíváte, mělo by být vždy odpojeno od elektrické zásuvky.

12. Při vytahování zástrčky ze zásuvky nikdy netahejte za napájecí kabel za zástrčku.

13. Do zařízení není povoleno vkládat ŽÁDNÉ OBJEKTY

14. Výrobce není odpovědný za škody způsobené nesprávným používáním zařízení.

15. Pamatujte, že některé části zařízení a krytu se během provozu velmi zahřívají, proto

buďte velmi opatrní, abyste se jich nedotkli, abyste se popálili.

16. NIKDY nezakrývejte spotřebič, když je v provozu nebo pokud není úplně studený

17. Pamatujte, že topné články spotřebiče nějakou dobu trvá, než úplně vychladnou.

18. Při používání zařízení zajistěte dostatečný prostor nad a kolem zařízení, během

provozu se zařízení nesmí dotýkat žádných snadno hořlavých předmětů, jako jsou ozdoby, papírové ručníky, záclony, oblečení atd.

22. Udržujte vzdálenost nejméně 1 m od ostatních předmětů.

23. Zařízení nelze použít s externími časovými spínači nebo jinými samostatnými systémy

24. Nevystavujte zařízení přímým povětrnostním podmínkám, jako je déšť.

25. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl

by být vyměněn v odborném servisu, aby se předešlo nebezpečí

26. Nepoužívejte zařízení v blízkosti hořlavých materiálů

27. Nepoužívejte tento ohřívač v bezprostřední blízkosti bazénu

29. Nepoužívejte, jsou-li viditelné známky poškození ohřívače

30. Topení nesmí být umístěno přímo pod elektrickou zásuvkou.

31. Ohřívač používejte na rovném a stabilním povrchu nebo jej připevněte ke stěně, pokud

to výrobce k dispozici. Pro zvýšení bezpečnosti se doporučuje, aby byla elektrická instalace vybavena automatickým zařízením na zbytkový proud se spouštěcím proudem 30 mA. Poznámka: Pokud je napájecí kabel nebo zástrčka poškozená, musí být vyměněny nebo opraveny odborným servisem.

1. Nikdy nepoužívejte zařízení, pokud je poškozené nebo nefunguje správně.

2. Nikdy nepoužívejte zařízení, pokud bylo upuštěno a vykazuje viditelné známky

3. Nepoužívejte prodlužovací kabely ani jiné elektrické zásuvky, které neodpovídají platným

elektrickým normám a předpisům.

4. Jakoukoli opravu, demontáž nebo výměnu jakýchkoli dílů by měl vždy provádět

specializovaný servis.

5. V případě, že zařízení a součásti, jako jsou elektrické kontakty, zástrčka nebo kabel,47

navlhnou, zařízení a jeho součásti před použitím osušte.

6. Nepoužívejte zařízení s mokrýma rukama.

7. Máte-li obavy, že bylo zařízení poškozeno, NIKDY jej neopravujte sami.

8. Nikdy přístroj neumývejte pod tekoucí vodou nebo takovým způsobem, aby do něj kapala

9. Před uskladněním se ujistěte, že zařízení vychladlo.

10. Během používání se nedotýkejte krytu. Během práce by se měly používat pouze

knoflíky a spínače. Po vypnutí počkejte, až zařízení vychladne.

11. Nepoužívejte příslušenství, které není doporučeno výrobcem. Mohou být pro uživatele

nebezpečné a mohou poškodit zařízení. PŘED PRVNÍM POUŽITÍM Před použitím zkontrolujte, zda jsou všechna připojení zcela zabezpečená a zda je zařízení bezpečně umístěno. Zařízení musí být umístěno ve vzdálenosti nejméně 1 metr od nejbližší stěny. Krabice s vypínačem musí být nejméně 30 cm od stropu a 1,80 m nad zemí. Zařízení musí být umístěno pevně na rovném a zcela vodorovném povrchu. MONTÁŽ 1. Umístěte spodní část stojanu (7) na kulatý podstavec (6) tak, aby byly otvory pro šrouby zarovnané. Ze spodní části základny zašroubujte velký knoflík kovovou podložkou (11).

2. Střední část stojanu (8) nasuňte přes spodní část (7). Vložte 4 šrouby do dvojitých otvorů a pevně je utáhněte.

3. Poté připevněte horní část stojanu (9) ke střední části (8). Nejprve vložte tenčí nastavitelnou část stojanu (10) do horní části stojanu (9). Vložte 4 šrouby do dvojitých otvorů a pevně je utáhněte.

4. Vytáhněte tenčí nastavitelnou část stojanu (10) až na doraz a utáhněte upevňovací knoflík (5).

5. Nasaďte kryt hlavy (1) na horní část stojanu (10) a hlavu utáhněte šroubem (13) na zadní straně hlavy.

6. Hlava má vertikálně nastavitelný úhel náklonu ve 3 polohách, stisknutím hlavy dolů nebo nahoru vyberte nejlepší úhel tepla. 7. Tenká část stojanu (10) se může otáčet o 360 °, což umožňuje nasměrování hlavy (1) zařízení v jakémkoli směru. Elektrický kabel lze připevnit k držákům kabelu na stojanu. Popis zařízení - obrázek 1

1. Pouzdro hlavy 2. Mřížka

3. Vypínač ON / OFF 4. Stojan

5. Upevňovací knoflík 6. Kulatý podstavec

7. Stojan, spodní část 8. Stojan, střední část

9. Stojan, horní část 10. Stojan, tenčí nastavitelná část

11. Velký knoflík s kovovou podložkou 12. 8 krátkých šroubů pro montáž stojanu

13. Šroub pro upevnění hlavy

OBSLUHA OHŘÍVAČE PATIO

1. Nasměrujte hlavu zařízení správným směrem.

2. Zasuňte zástrčku do zásuvky (220-240 V / 50 Hz).

3. Přístroj se zapíná a vypíná vypínačem (3).

Přepínačem také vyberete topný výkon:48 0 = 0 W. Vlevo: = nízký výkon 1 000 W. Vlevo + Vpravo = vysoký výkon 2 000 W.

4. Zařízení nemá termostat a nadále vydává teplo, dokud není vypnuto. Je-li zařízení zapnuté, vždy jej pečlivě sledujte!

5. Pokud zařízení nepoužíváte, vytáhněte zástrčku ze zásuvky.

Výměna topného tělesa - viz strana 3

1. Nastavte spínače napájení do polohy 0. Odpojte zařízení od napájení.

2. Vyšroubujte 2 horní a 2 spodní šrouby (B1) na zadní straně hlavy (1). Sejměte kryt topení - mřížku (2).

3. Vyšroubujte 2 šrouby (B2), které drží reflektor.

4. Odšroubujte 2 boční šrouby (B3) na reflektoru, sejměte část reflektoru, která podpírá topné prvky vpředu (B4), a poté posuňte izolační čepičku (B5) směrem k vodičům. 5. Stiskněte konektor (B6) mezi prsty a poté konektory vytáhněte z trubice ohřívače. Vysuňte trubku ohřívače z reflektoru.

6. Namontujte nový ohřívač v opačném pořadí.

Zařízení je vybaveno ochranou proti pádu. Automaticky se vypne, pokud zařízení navzdory provedeným preventivním opatřením spadne. V takovém případě okamžitě odpojte zařízení ze zásuvky. Zařízení vždy pečlivě zkontrolujte, zda není poškozené, a znovu jej postavte do svislé polohy. Poškozené zařízení nikdy nepoužívejte, ale odneste jej svému prodejci nebo autorizovanému servisnímu místu ke kontrole a / nebo opravě. Pokud nenajdete žádné poškození, přepněte spínač (3) do polohy 0, poté jej zasuňte a zapněte. Prvních patnáct minut zařízení pečlivě sledujte; pokud se vyskytnou jakékoli závady, okamžitě odpojte zástrčku ze zásuvky a odneste ji k opravě prodejci / servisnímu místu.

1. Před čištěním vždy vypněte zařízení a vytáhněte zástrčku ze zásuvky. Očistěte vlhkým hadříkem a případně trochou čisticí kapaliny. Nikdy nepoužívejte agresivní nebo abrazivní čisticí prostředky! 2. Za mřížkou (2) se může hromadit prach a nečistoty. Mřížku lze odstranit odšroubováním čtyř malých šroubů (B1) a jemným odejmutím. Měkkým kartáčem opatrně odstraňte prach a nečistoty. Nikdy nepoužívejte kompresor, protože by to mohlo poškodit žárovky nebo reflektor. Nasaďte zpět mřížku a zajistěte ji. TECHNICKÁ DATA Výkon: 2000 W. Napájení: 220-240 ~ 50Hz Křemenné topné těleso s životností 2 000 hodin (model GL7734.1) IP24 „Pozor horký povrch“ - Teplota přístupných povrchů může být vyšší, když je zařízení v provozu, což znamená, že se prvky krytu během provozu během provozu zahřívají, POZOR !!! VAROVÁNÍ: Abyste zabránili přehřátí - nezakrývejte topení49 VAROVÁNÍ: Nepoužívejte toto zařízení v blízkosti bazénů nebo podobných nádrží na vodu. Ochrana životního prostředí. Kartón odevzdejte do sběru. Polyetylénové sáčky (PE) vyhazujte do kontejneru na plasty. Vysloužilý přístroj odevzdejte do příslušného sběrného dvoru, protože některé části zařízení mohou představovat pro životní prostředí nebezpečí. Elektrický přístroj odevzdejte tak, aby se omezilo jeho opětovné používání. Pokud jsou v přístroji baterie, vyjměte je a odevzdejte do příslušného sběrného místa zvlášť. Přístroj nevyhazujte do popelnic ani kontejneru na směsný odpad!! DANSKI ALMINDELIGE SIKKERHEDSBETINGELSER
