MANUALE UTENTE Boost X GBX75 NOCO

Come usare il prodotto prodotto, consultare il proprio medico prima di procedere all’uso. L’impiego della potente torcia integrata nel prodotto può costituire un pericolo di sensibilità alla luce. L’impiego della modalità strobe può causare convulsioni in persone con epilessia fotosensibile, con conseguenti lesioni fisiche gravi o la morte. Torcia. Puntare gli occhi direttamente verso il fascio luminoso emesso dalla torcia può provocare danni permanenti agli occhi. Il prodotto contiene una torcia prefocalizzata con LED ad alto rendimento, in grado di emettere un fascio di luce potente se regolato al massimo. Pulizia. Scollegare il prodotto dalla presa di corrente prima di eettuare qualsiasi tipo di manutenzione o pulizia. Pulire e asciugare immediatamente il prodotto qualora questo venga a contatto con liquidi o altri agenti contaminanti. Utilizzare un panno morbido che non lasci residui e pelucchi (microfibra). Evitare che condensa e umidità penetrino all’interno delle aperture. Rischio di esplosioni. Rispettare tutti i simboli di pericolo e le istruzioni. Non utilizzare il prodotto in ambienti che possano contenere gas esplosivi, come ad esempio aree di rifornimento carburante o aree dove siano presenti sostanze chimiche o particelle come granelli, polvere o polveri metalliche. Attività con conseguenze gravi. Questo prodotto non è da destinarsi all’uso qualora eventuali guasti dello stesso possano causare lesioni, morte o gravi danni all’ambiente. Interferenze. Il prodotto è stato progettato, testato e realizzato in ottemperanza con le normative che regolano le emissioni di radiofrequenze. Le emissioni rilasciate dal prodotto possono compromettere il funzionamento di altri dispositivi elettronici, causandone il malfunzionamento. Numero di modello: GBX75. Questo dispositivo è conforme alla Parte 15 delle normative FCC. L’utilizzo è soggetto alle due condizioni seguenti: (1) questo dispositivo non causa interferenze dannose, e (2) questo dispositivo deve essere in grado di tollerare qualsiasi interferenza ricevuta, comprese quelle che possano causare un funzionamento indesiderato. NOTA: Questo apparecchio è stato testato ed è risultato conforme ai limiti previsti per i dispositivi digitali di Classe A, in linea con la Parte 15 delle normative FCC. Questi limiti sono stati creati con l’obiettivo di fornire un buon livello di protezione da interferenze pericolose qualora il dispositivo venga utilizzato in ambienti commerciali. Questo apparecchio genera, impiega e può emettere radiofrequenze e, se non installato e utilizzato in conformità con le istruzioni presenti nel manuale d’uso, può causare interferenze che influenzano negativamente le radiocomunicazioni. Poiché l’utilizzo di questo apparecchio in aree residenziali può causare interferenze, è responsabilità dell’utente risolvere il problema di interferenza a proprie spese. Fase 1: Ricarica di GBX75. Il caricabatterie GBX75 viene fornito parzialmente carico e deve essere caricato completamente prima dell’uso. Collegare il GBX75 utilizzando il cavo di ricarica USB-C in dotazione o il caricabatterie auto da 12 V alla porta USB-C IN/OUT. Può essere ricaricato mediante qualsiasi porta USB, come un adattatore CA, caricabatterie auto, portatile e altro ancora. La porta USB-C IN/OUT impiega la tecnologia Power Delivery 3.0, in grado di ricevere/fornire fino a 60 W. Il tempo di ricarica di GBX75 varia a seconda del livello di carica presente e della fonte di alimentazione impiegata. I risultati reali possono variare a seconda delle condizioni della batteria.IT Fase 2: Eettuare il collegamento alla batteria. Leggere attentamente e comprendere il manuale del proprietario del veicolo per adottare precauzioni specifiche e metodi consigliati per avviare il veicolo. Assicurarsi di saper determinare il voltaggio e la chimica della batteria, consultando il manuale del proprietario del veicolo, prima di utilizzare il presente prodotto. Il caricabatterie GBX75 è adatto unicamente all’avvio di batterie al piombo acido da 12 Volt. Prima di collegarlo alla batteria, verificare di avere una batteria al piombo acido da 12 Volt. Il GBX75 non è adatto ad altri tipi di batterie. Determinare la polarità corretta dei terminali sulla batteria. Il terminale positivo della batteria è generalmente indicato da queste lettere o simboli: POS, P, +. Il terminale negativo della batteria è generalmente indicato da queste lettere o simboli: NEG, N, -. Non connettersi al carburatore, ai tubi di alimentazione o alle sottili lamiere metalliche. Le istruzioni di seguito riguardano un sistema con messa a terra negativa (più comune). Se il veicolo è dotato di un sistema di messa a terra positiva (molto raro), consultare il manuale del veicolo per verificare le istruzioni adeguate di avvio del motore. 1. Collegare il morsetto positivo (rosso) della batteria al terminale positivo (POS, P, +) e il negativo (nero) al terminale negativo (NEG, N, -) o al telaio del veicolo. Fase 3: Avviamento di emergenza. Tempo di carica: Potenza nominale: 1,7h 60W Ricarica veloce. Il livello della batteria internaDurante la ricarica, il livello di carica della batteria interna è indicato dagli appositi LED. I LED emettono una luce intermittente che diventa fissa quando tutti e quattro i LED di carica sono accesi. Quando la batteria è completamente carica, la luce verde che contrassegna il massimo della carica diventa costante, mentre gli altri LED di carica del 25%, 50% e 75% si spengono. Di tanto in tanto, il LED verde che contrassegna il massimo della carica emette una luce pulsante per indicare che è in corso la carica di mantenimento. Ricarica veloce. Il caricabatterie GBX75 è dotato della tecnologia di ricarica veloce, che consente di ricaricarsi a una velocità fino a 60 W. È necessario un caricatore compatibile, in grado di emettere una potenza Power Delivery 3.0 USB-C pari a 60 W per utilizzare questa funzione. Il LED ricarica veloce si illumina quando la velocità supera i 15 W, indicando che il Power Delivery 3.0 USB è attivo. Caricatore Automobilistico Il modo più ecace per caricare GBX75 è utilizzare il caricabatterie per autoveicoli NOCO. NOTA: il veicolo deve essere acceso / in funzione anché il caricabatteria per auto possa caricare rapidamente l’unità. Fonte di potere Quando si caricano i dispositivi USB, è importante alimentare prima l’unità GBX75 e poi collegare il dispositivo USB in carica. NOTA: se l’unità GBX75 non viene accesa per prima, consumerà energia dal dispositivo USB se è compatibile con DRP. Per caricare GBX75 con un dispositivo compatibile con DRP (ad esempio telefono, laptop, power bank) assicurarsi che GBX75 sia spento prima di eettuare una connessione via cavo tra GBX75 e il dispositivo DRP. Tempo di carica: Potenza nominale: 1,7h 60W Caricatore Automobilistico1. Accertarsi che tutti i carichi del veicolo (fari, radio, condizionatore, ecc.) siano spenti prima di eettuarne l’avviamento di emergenza. 2. Premere il pulsante Power per procedere con l’avvio; tutti i LED si illumineranno insieme una volta. Se si è correttamente collegati alla batteria, Il LED White Boost si illuminerà e la spia LED Battery Charge seguirà. Non appena verrà rilevata la batteria, si avvierà un conto alla rovescia di 60 secondi. 3. Provare ad avviare il veicolo. La maggior parte dei veicoli si avvierà immediatamente. Se il veicolo non si avvia subito, attendere 20-30 secondi e riprovare. Trascorsi 60 secondi, il conto alla rovescia sarà completato. Per eettuare una nuova sequenza di riavvio, l’unità deve essere spenta, quindi riaccesa. Non tentare più di cinque (5) riavvii consecutivi in un lasso di tempo di quindici (15) minuti. Lasciare riposare il GBX75 per quindici (15) minuti, prima di riprovare di nuovo a riavviare il veicolo.

4. Una volta avviato il veicolo, spegnere l’unità, scollegare i morsetti della batteria e rimuovere il GBX75.

Conto alla rovescia di 60 secondi. Non appena verrà rilevata la batteria, si avvierà un conto alla rovescia di 60 secondi. Dopo 60 secondi, la funzione di avvio verrà disattivata. La spia LED Boost si spegnerà e il LED di carica della batteria interna indicherà l’attuale livello di carica dell’unità. Per resettare la funzione di avvio, premere il pulsante di accensione per spegnere l’unità. Premere di nuovo il pulsante di accensione sull’unità e riprovare con la funzione di avvio. ATTENZIONE. LA FUNZIONE DI CONTO ALLA ROVESCIA DI A 60 SECONDI VIENE DISABILITATA QUANDO SI USA LA MODALITÀ MANUALE DI SOVRACCARICO. L’ALIMENTAZIONE CONTINUERÀ AD ESSERE FORNITA MENTRE IL SOVRACCARICO MANUALE È ATTIVO. PER MASSIMIZZARE IL NUMERO DI AVVII, SI RACCOMANDA DI SPEGNERE L’UNITÀ DI SOVRACCARICO, NON APPENA IL VEICOLO È PARTITO. Batterie a bassa tensione e modalità di Manual Override (intervento manuale) GBX75 è progettato per consentire l’avviamento di emergenza di accumulatori al piombo-acido da 12V con tensione ridotta a 3V. Se la tensione della batteria è inferiore a 3V, il LED di carica non si accende. Ciò indica che GBX75 non riesce a rilevare la presenza della batteria. Per eettuare l’avviamento di emergenza di accumulatori con tensione inferiore a 3V, occorre utilizzare la modalità di Manual Ovveride (intervento manuale), che consente di attivare manualmente l’avviamento di emergenza. ATTENZIONE. UTILIZZARE QUESTA MODALITÀ CON ESTREMA CAUTELA. QUESTA MODALITÀ VA IMPIEGATA SOLO CON ACCUMULATORI AL PIOMBO-ACIDO DA 12-VOLT. SIA LA TECONOLOGIA ANTISCINTILLA CHE IL SISTEMA DI PROTEZIONE CONTRO LE INVERSIONI DI POLARITÀ SONO DISABILITATI. CONTROLLARE ATTENTAMENTE LA POLARITÀ DELLA BATTERIA PRIMA DI USARE QUESTA MODALITÀ. ACCERTARSI CHE LE PINZE DI COLLEGAMENTO POSITIVE E NEGATIVE NON ENTRINO IN CONTATTO TRA DI LORO E NON VENGANO COLLEGATE L’UNA ALL’ALTRA PERCHÉ COSÌ FACENDO SI CAUSANO SCINTILLE. QUESTA MODALITÀ IMPIEGA ALTI LIVELLI DI CORRENTE (FINO A 2500 AMPERE) CHE POSSONO SPRIGIONARE SCINTILLE E INTENSO CALORE IN CASO DI SCORRETTO UTILIZZO. SE SI HANNO DUBBI IN MERITO AL CORRETTO USO DI QUESTA MODALITÀ, EVITARE DI FARE TENTATIVI AZZARDATI E RICORRERE ALL’AIUTO PROFESSIONALE DI UN TECNICO.IT

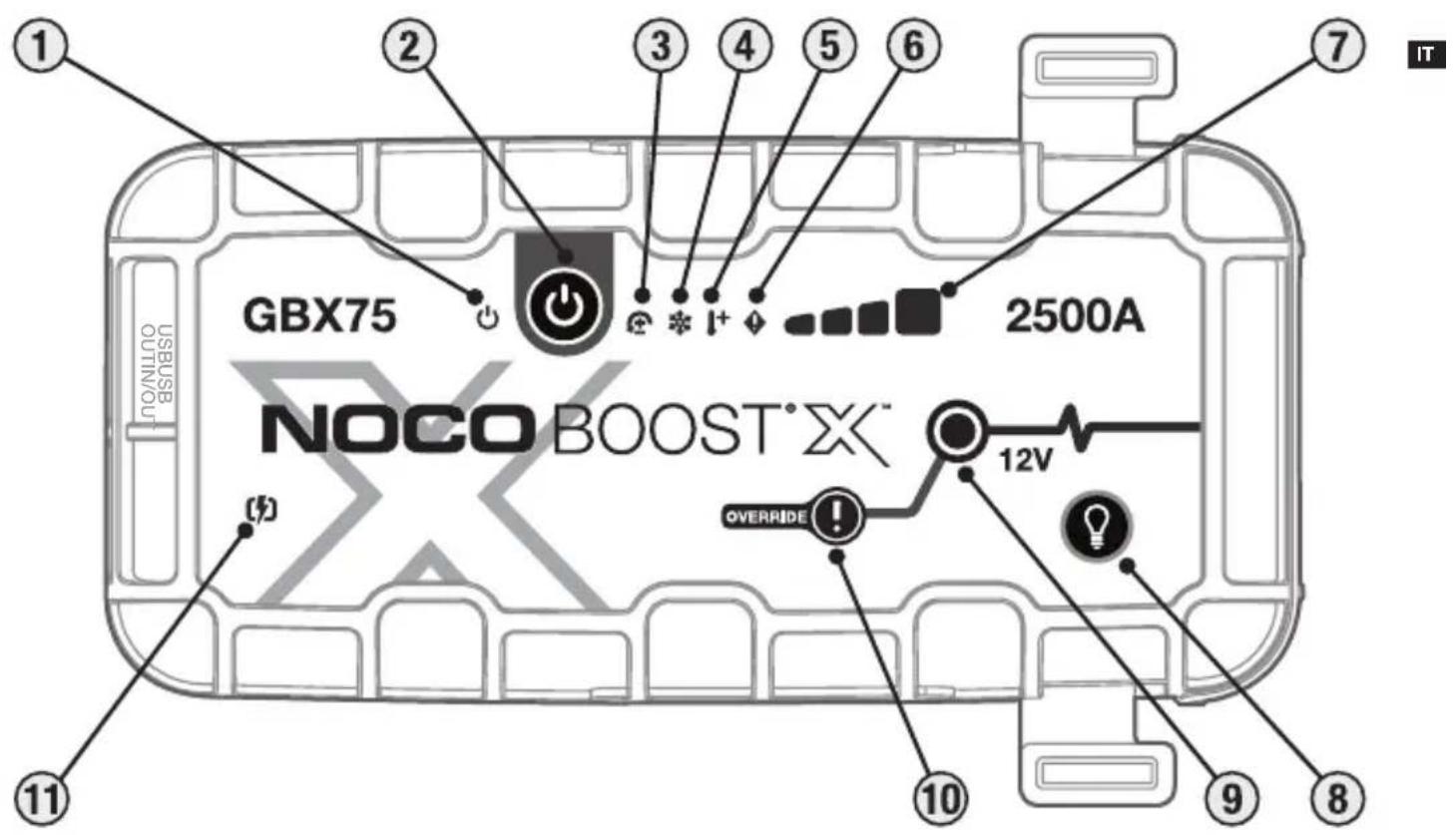

USB USBInterfaccia 1. Il LED di alimentazione Emette una luce bianca quando l’unità è accesa. Si illuminerà in arancione dopo il conto alla rovescia di 60 secondi di timeout fino a quando i morsetti non vengono rimossi dalla batteria dell’auto o il GBX75 viene spento e riacceso di nuovo. 2. Pulsante di accensione e spegnimento Premere per «accendere» e «spegnere» l’unità o riavviare il boost dopo 60 secondi di timeout.

3. LED errore polarità inversa Il rosso si illumina se si rileva la polarità inversa.

4. La spia LED di rareddamento Luce fissa blu o lampeggiante quando la temperatura interna è troppo bassa.

5. La spia LED di surriscaldamento Luce fissa rossa o lampeggiante quando la temperatura interna è troppo alta.

6. Il LED di errore Lampeggia “on” e “o” in varie sequenze (da 1 a 6 lampeggi) per comunicare condizioni di errore.

7. Il livello della batteria interna Indica lo stato di carica della batteria interna.
