MANUALE UTENTE KOCDH76X ELECTROLUX
- selezione per accedere al menu.

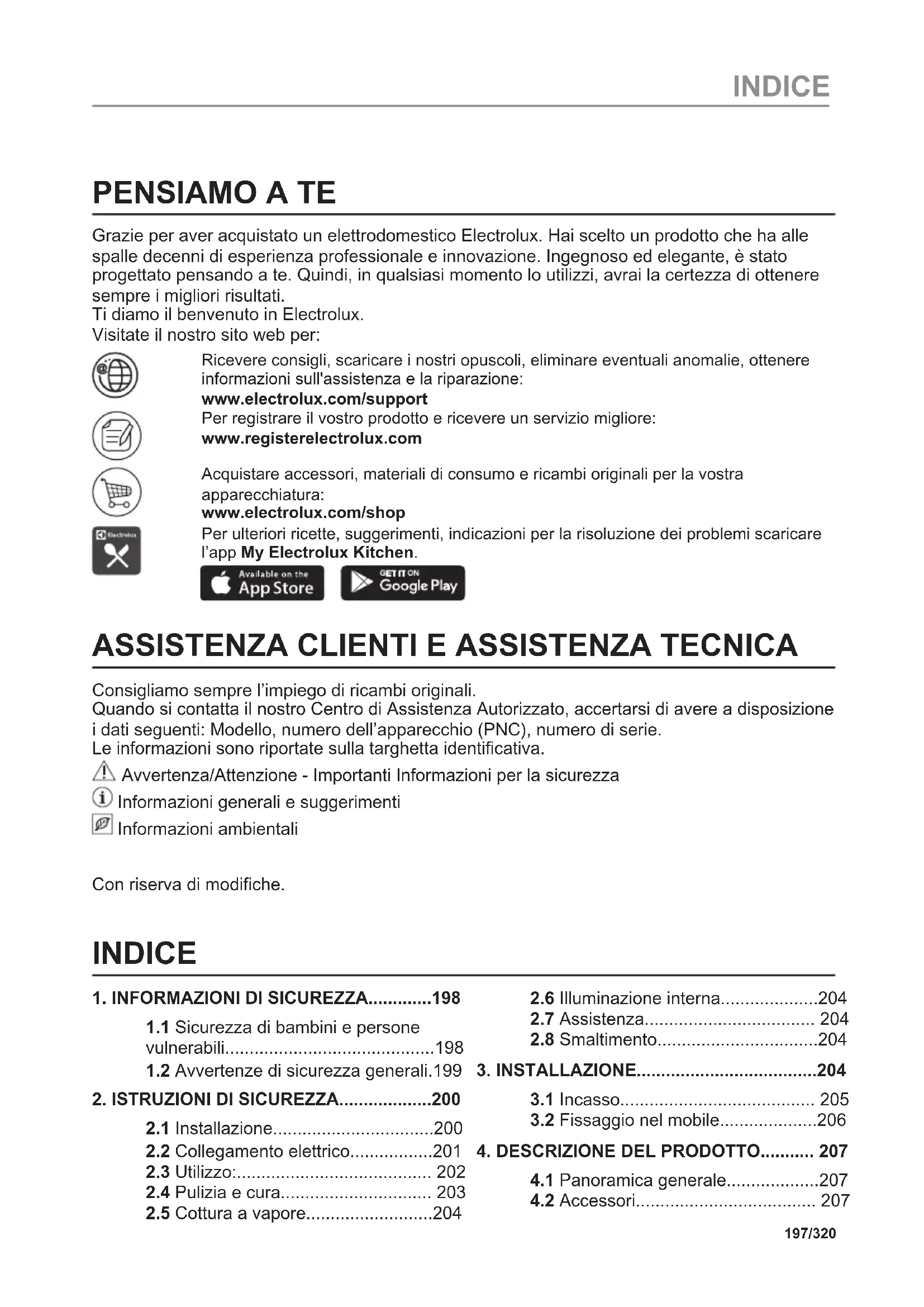

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la nostra apparecchiatura:
www.electrolux.com/shop
Per ulteriori ricette, suggerimenti, indicazioni per la risoluzione dei problemi, scaricare l'app My Electrolux Kitchen.
Disponibile su
App Store
GETNON
Google Play
ASSISTENZA CLIENTI E ASSISTENZA TECNICA
Consigliamo sempre l'impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni sono riportate sulla targhetta identificativa.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
INDICE
1.1 Sicurezza di bambini e persone vulnerabili 198 1.2 Avvertenze di sicurezza generali 199
2. ISTRUZIONI DI SICUREZZA 200
2.1 Installazione 200 2.2 Collegamento elettrico 201 2.3 Utilizzo 202 2.4 Pulizia e cura 203 2.5 Cottura a vapore 204
2.6 Illuminazione interna 204 2.7 Assistenza 204 2.8 Smaltimento 204
3. INSTALLAZIONE 204
3.1 Incasso 205 3.2 Fissaggio nel mobile 206
4. DESCRIZIONE DEL PRODOTTO 207
4.1 Panorama generale 207 4.2 Accessori 207
5. ACCENSIONE E SPEGNIMENTO DELL'APPARECCHIATURA 208
5.1 Manopola incassabile 208 5.2 Pannello dei comandi 208
6. PRIMA DEL PRIMO UTILIZZO 209
6.1 Pulizia iniziale 209 6.2 Preriscaldamento iniziale 209
7. UTILIZZO QUOTIDIANO 210
7.1 Come impostare: Funzioni cottura 210 7.2 Funzioni cottura 210 7.3 Note su: Cottura ventilata umida 212 7.4 Serbatoio dell'acqua 212 7.5 Come impostare: Cottura guidata 213 7.6 Cottura guidata 213
8. FUNZIONI DEL TIMER 219
8.1 Funzioni orologio 219 8.2 Come impostare: Funzioni Orologio 219
9. COME USARE: ACCESSORI 220
9.1 Inserimento di accessori 220
10. FUNZIONI AGGIUNTIVE 221
10.1 Blocco 221 10.2 Spegnimento automatico 222 10.3 Ventola di raffreddamento 222
11. CONSIGLI E SUGGERIMENTI UTILI....222
11.1 Cottura ventilata umida. 222
11.2 Cottura ventilata umida - accessori consigliati 224 11.3 Tabelle di cottura per gli istituti di test 224
12. PULIZIA E CURA. 226
12.1 Note sulla pulizia. 227 12.2 Come rimuovere: Supporti del ripiano 227 12.3 Istruzioni d'uso: Pulizia con acqua 228 12.4 Come eseguire la pulizia: Serbatoio dell'acqua 228 12.5 Procedure di rimozione e installazione: Sportello. 229 12.6 Come sostituire: Lampadina....231
13. RISOLUZIONE DEI PROBLEMI 232
13.1 Cosa fare se 232 13.2 Dati dell'Assistenza 234
14. EFFICIENZA ENERGETICA 234
14.1 Informazioni sul prodotto e scheda informativa sul prodotto* 234 14.2 Risparmio energetico 235
15.1 Menu 235
16. CONSIDERAZIONI SULL'AMBIENTE.. 236
Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.
1.1 Sicurezza di bambini e persone vulnerabili
- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.
- I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.
- Tenere gli imballaggi lontani dai bambini e smaltirli in modo adeguato.
- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.
- Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarebbe opportuno attivarlo.
- I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico a meno che non siano supervisionati.
1.2 Avvertenze di sicurezza generali
· L'apparecchiatura è destinata solo alla cottura. - Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno. - Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi). - L'installazione dell'apparecchiatura e la sostituzione dei cavi deve essere effettuata unicamente da personale qualificato. - Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.
- Prima di ogni operazione di manutenzione, scollegare l'apparecchiatura dall'alimentazione elettrica.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
- AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Prestare attenzione a non toccare le resistenze o la superficie della cavità dell'apparecchiatura.
- Utilizzare sempre guanti da forno per rimuovere o inserire accessori o pirofile.
- Per rimuovere i supporti del ripiano, tirare prima la parte anteriore del supporto del ripiano e poi l'estremità posteriore lontano dalle pareti laterali. Installare i supporti ripiani seguendo al contrario la procedura indicata.
- Non utilizzare vaporelle per pulire l'elettrodomestico.
- Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello, per non rigare la superficie e causare la rottura del vetro.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
AVVERTENZA!
L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
- Rimuovere tutti i materiali di imballaggio.
- Non installare o utilizzare l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
- Non tirare l'apparecchiatura per la maniglia.
- Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.
- È necessario rispettare la distanza minima dalle altre apparecchiature.
- Prima di montare l'apparecchiatura, controllare che la porta dell'apparecchio si apra senza limitazioni.
- L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Questo funziona a corrente elettrica.
| Altezza minima del mobiletto (mobiletto sotto all'al- tezza minima del piano di lavoro) | 580 (600) mm |
| Larghezza del mobiletto 560 mm | |
| Profondità del mobiletto 550 (550) mm | |
| Altezza della parte anteriore dell'apparecchiatura 589 mm | |
| Altezza della parte posteriore dell'apparecchiatura 571 mm | |
| Larghezza della parte anteriore dell'apparecchiatu- ra | 595 mm |
| Larghezza della parte posteriore dell'apparecchia- tura | 559 mm |
| Profondità dell'apparecchiatura 569 mm | |
| Profondità di incasso dell'apparecchiatura 548 mm | |
| Profondità con porta aperta 1022 mm | |
| Dimensioni minime dell'aperture di ventilazione. Apertura collocata sul lato posteriore inferiore | 560x20 mm |
| Lunghezza del cavo di alimentazione. Il cavo è collocato nell'angolo destro del lato posteriore | 1500 mm |
| Viti di montaggio 4x25 mm | |
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
- Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
- L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
- Utilizzare sempre una presa elettrica con messa a terra correttamente installata.
- Non utilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
- Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia dietro l'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre la spina.
- Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
- La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete.
Tipi di cavi disponibili per l'installazione o la sostituzione per l'Europa:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F
Per la sezione del cavo, fare riferimento alla potenza totale sulla targhetta dei dati. È anche possibile consultare la tabella:
| Potenza totale (W) Sezione del cavo \( \left( {\mathrm{{mm}}}^{2}\right) \) | |
| massimo 1.380 3x0.75 | |
| massimo 2.300 3x1 | |
| massimo 3.680 3x1.5 | |
Il cavo di terra (verde/giallo) deve essere 2 cm più lungo dei cavi di fase e neutro (blu e marrone).
2.3 Utilizzo:
AVVERTENZA!
Rischio di lesioni, ustioni, scosse elettriche o esplosioni.
- Non modificare le specifiche tecniche dell'apparecchiatura.
- Assicurarsi che le aperture di ventilazione non siano bloccate.
- Non lasciare l'elettrodomestico incustodito durante il funzionamento.
- Spegnere l'elettrodomestico dopo l'uso.
- Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Potrebbe esservi un rilascio di aria calda. Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
- Non esercitare pressione sullo sportello aperto. Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.
- Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.
- Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.
- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti disponibili infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
- Per evitare danni o lo scolorimento dello smalto:
Non collocare pirofile o altri oggetti all'interno dell'elettrodomestico direttamente sul fondo. - Non collocare la pellicola di alluminio direttamente sul fondo della cavità dell'elettrodomestico. - Non versare acqua direttamente all'interno dell'elettrodomestico caldo. - Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura. - Prestare attenzione in fase di rimozione o installazione degli accessori.
- Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.
- Usare una leccarda per torte umide. I succhi di frutta causano macchie che possono essere permanenti.
- Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.
- Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dopo l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.
2.4 Pulizia e cura
AVVERTENZA!
Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.
- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.
- Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.
- Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.
- Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
- Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
- Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.
2.5 Cottura a vapore
AVVERTENZA!
Vi è il rischio di ustioni o di danni all'apparecchiatura.
- Il vapore che fuoriesce può provocare ustioni:
- Non aprire la porta dell'apparecchiatura durante la cottura a vapore.
- Dopo aver impiegato la cottura al vapore, aprire la porta dell'apparecchiatura con cautela.
2.6 Illuminazione interna
AVVERTENZA!
Pericolo di scosse elettriche.
- Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
- Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.
- Servirsi unicamente di lampadine con le stesse specifiche tecniche.
2.7 Assistenza
- Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.
- Utilizzare solo ricambi originali.
2.8 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
- Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
- Togliere il blocco porta per evitare che bambini o animali restino intrappolati nell'apparecchiatura.
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
3.1 Incasso
YouTube
www.youtube.com/electrolux
www.youtube.com/aeg
3.2 Fissaggio nel mobile
4. DESCRIZIONE DEL PRODOTTO
4.1 Panoramica generale
1 Pannello dei comandi 2 Manopola di regolazione delle funzioni cottura 3 Display 4 Manopola di regolazione 5 Vaschetta dell'acqua 6 Resistenza 7 Lampadina 8 Ventola Goffratura cavità - Contenitore per pulizia con acqua Supporto ripiano, rimovibile 11 Tubo di scarico 12 Valvola di scarico dell'acqua 13 Posizioni ripiano 14 Foro di entrata vapore
4.2 Accessori
Ripiano a filo
Per stoviglie, stampi per dolci, arrosti.
Lamiera dolci
Per torte e biscotti.
Leccarda
Per cuocere al forno o arrostire o per raccogliere il grasso.
Grazie alle guide telescopiche sarà possibile inserire ed estrarre i ripiani in modo più facile.
5. ACCENSIONE E SPEGNIMENTO
DELL'APPARECCHIATURA
5.1 Manopola incassabile
Per utilizzare l'apparecchiatura, premere la manopola. La manopola fuoriesce.
5.2 Pannello dei comandi
| Tasti sensore pannello dei comandi Premere | | Ruotare la manopola |
| | | | OK | | |
| Timer | Riscal-damento rapido | Luce forno | Blocco | Confermare l'imposta-zione |
| Selezionare una funzione cottura per accendere il forno. |
| Per spegnere il forno, ruotare la manopola delle funzioni di riscaldamento sono a portarla in posi-zione off. |
| 12:34 | Quando la manopola delle funzioni di riscalda-mento è in posizione off, il display passa in modalità standby. |
| 12:40 120° | Quando si cucina, il display在哪 la tempera-tura impostata, l'ora del giorno e le altre opzioni disponibili. |
| 88:88°8888°h:min:sSTOP | Display con le funzioni chiave. |
| Blocco | Cottura guidata | Pulizia | Impostazioni | Riscaldamento rapi-do |
| Spie timer: | | STOP | | |
| Barra di avanzamento - per temperatura o tempo.
Quando ilorno raggiunge la temperatura imposta-
ta, la barra è completamente rossa. | |
| Indicatori del serbatoio d'accua |
| | |
6. PRIMA DEL PRIMO UTILIZZO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
6.1 Pulizia iniziale
| Prima della messa in uso, pulire il forno vuoto e impostare l'ora: |
| | | 00:00
Impostare l'ora. Premere OK |
6.2 Preriscaldamento iniziale
| Preriscaldare ilorno vuoto prima di utilizzarlo per la prima volta. |
| Fase 1 Togliere gli accessori e i supporti ripiano amovibili dalorno. |
| Fase 2 | Impostare la temperature massima.per la funzione: Lasciare in funzione ilorno per un'ora. |
| Fase 3 | Impostare la temperature massima.per la funzione: Lasciare in funzione ilorno per 15 minuti. |
Preriscaldare il forno vuoto prima di utilizzarlo per la prima volta.
Il forno può produrre un odore sgradevole e fumo in fase di preriscaldamento. Accertarsi che la stanza sia ventilata.
7. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
7.1 Come impostare: Funzioni cottura
| Avviare la cottura |
| Passaggio 1 Passaggio 2 | |
| ☐ | °C |
| Selezionare una funzione cottura. | Impostare la temperatura.
Premere
OK. |
| Cottura a vapore |
| Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4 Passaggio 5 |
| | | | |
| Premere il co-perchio della vaschetta del-l'acqua per aprirlo. | Riempire la va-schetta dell'ac-qua con 900 ml di acqua. | Premere per ri-portare la va-schetta dell'ac-qua nella posi-zione iniziale. | Selezionare la funzione cottu-ra a vapore. | Impostare la tempe-ratura. |
7.2 Funzioni cottura
Funzioni cottura standard
| Funzione cottura Applicazione |
| Cottura ventilata | Per cuocere su massimo tre posizioni della griglia contemporaneamente ed essiccare i cibi. Impostare la temperatura di 20 - 40°C inferiore rispetto a Cottura convenzionale.. |
| Cottura convenzionale | Per cuocere e arrostire alimenti su una sola posizione del ripiano. |
| Umidità Bassa | La funzione è adatta per carne, pollame, pietanze al forno e sformati. Con la combinazione del vapore e del calore, la carne acquisisce una consistenza morbida e succosa con una superficie croccante. |
| Funzione Pizza | Per cuocere la pizza. Per una doratura intensa e una base croccante. |
| Resistenza inferiore | Per dorare torte con base croccante e per conservare gli alimenti. |
| Cibi congelati | Per rendere croccanti i cibi confezionati, come ad esempio patatine fritte, crochette o involtini primavera. |
| Cottura ventilata umida | Questa funzione è progettata per il risparmio energetico durante la cotta- rara. Quando viene usata esta funzione, la temperature all'interno della cavity potrebbe essere diversa rispetto alla temperatura impostata. Viene utilizzato il calore residuo. La potenza riscaldante potrebbe essere ridotta. Per ulteriori informazioni, consultrare il capitolo "Uso quotidiano", Note su: Cottura ventilata umida. |
| Grill | Per grigliare alimenti di ridotto spessore e tostare il pane. |
| Doppio grill venti-lato | Per arrostire grandi tagli di carne o pollame conossa su una posizione della griglia. Per gratinare e dorare. |
| - Menu | Per accedere al Menu: Cottura guidata, Pulizia, Impostazioni. |
7.3 Note su: Cottura ventilata umida
Questa funzione è stata utilizzata per la conformità alla classe energetica e ai requisiti di ecodesign secondo la normativa UE 65/2014 e UE 66/2014. Test secondo la norma EN 60350-1.
La porta del forno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non venga interrotta. Ciò garantisce inoltre che il forno funzioni con la più elevata efficienza energetica possibile.
Quando viene usata questa funzione, la lampada si spegne automaticamente dopo 30 secondi. Per le istruzioni di cottura rimandiamo al capitolo "Consigli e suggerimenti", Cottura ventilata umida. Per indicazioni generali sul risparmio energetico rimandiamo al capitolo "Efficienza energetica", Risparmio energetico.
7.4 Serbatoio dell'acqua
| Indicatore del serbatoio d'acqua |
| Il serbatoio è pieno. |
| Il serbatoio è mezzo pieno. |
| Il serbatoio è vuoto. Riempire nuovamente il serbatoio. |
| Se si versa troppa acqua nel serbatoio, lo scarico di sicurezza fa defluire l'acqua in effesso dal fondo della cavity. Togliere l'acqua con una spugna. |
| Svuotamento del serbatoio dell'accua |
| Fase 1 | Spagnere ilorno, lasciarlo con la porta aperta e attendere che sua freddo. | A
B
C |
| Pas-sag-gio 2 | Collegare il tubo di scarico (C) alla valvola di scarico (A)attraverso il connettore (B). |
| Pas-sag-gio 3 | Tenere l'estremità del tubo fatto il livello di A e premere ripetutamente B per raccogliere l'accua restante. |
| Pas-sag-gio 4 | Staccare i filtri C e B e asciugare ilorno con una spugna morbida. |
7.5 Come impostare: Cottura guidata
Ogni pietanza di quel sottomenù prevede funzione e temperatura consigliate. È possibile regolare l'ora e la temperatura in fase di cottura.
| Alcune pietanze possonoanche essere cucina- te usando: | • Peso automatico |
| Cottura guidata - utilizzare per preparare un piatto rapidamente con le impostazioni predefinite: |
| Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4 | |
| | P1 - P45 | OK |
| Accedere al menu. Selezionare Cottura guidata. Premere OK. | Selezionare la pietanza. Premere OK. | Inserire la pietanza nel forno. Confermare l'impostazione. |
7.6 Cottura guidata
| Legenda |
| Peso automatico disponibile. |
| Aggiungere acqua al serbatoio. |
| Preriscaldare ilorno prima di iniziare a cucinare. |
| Livello del ripiano. |
Al termine della funzione, controllare se il cibo è pronto.
| Piatto Peso Livello / Accessorio ripiano Durata | |
| Manzo |
| P1 Roast beef, al sangue | 1 - 1,5 kg; pezzi spessi 4-5 cm | 2 lamiera dolci Friggere la carne per alcuni minuti in una padella calda. Infornare. | 40 min | |
| P2 Roast beef, cottura media | 50 min | |
| P3 Roast beef, ben cotto | 60 min | |
| P4 Bistecca, media cottura | 180 - 220 g per pezzo; fette di 3 cm di spessore | 3; pirofila su ripiano a filo Friggere la carne per alcuni minuti in una padella calda. Infornare. | 15 min | |
| P5 Arrostodi manzo / bra-sato (costoletta, scamone, fesa) | 1,5 - 2 kg | 2; pirofila su ripiano a filo Friggere la carne per alcuni minuti in una padella calda. Aggiungere liquido. Infor-nare. | 120 min | |
| P6 Roast beef, al sangue (cottu-ralenta) | 1 - 1,5 kg; pezzi spessi 4-5 cm | 2; lamiera dolci Utilizzare le spezie preferite o il semplice pepe macinato. Friggere la carne per alcuni minuti in una padella calda. Inforna-re. | 75 min | |
| P7 Roast beef, cottura media (cottura lenta) | 85 min | |
| P8 Roast beef, ben cotto (cot-tura lenta) | 130 min | |
| Piatto Peso Livello / A | Accessorio ripiano | Durata | |
| P9 Filippo, al san-gue (cottura lenta) | 0,5 - 1,5 kg; pezzi spessi 5-6 cm | 2 lamiera dolciUtilizzare le spezie preferite o il semplice pepe macinato. Friggere la carne per al-cuni minuti in una padella calda. Informa-re. | 75 min |
| P10 Filippo, cott. media (cottura lenta) | 90 min |
| P11 Filippo, cotto (cottura lenta) | 120 min |
| Vitello |
| P12 Arrostodi v-itello (ad es.spalla) | 0,8 - 1,5 kg; pezzi spessi 4 cm | 2; pirofilasa ripiano a filoUtilizzare le spezie preferite. Aggiungere liquido. Arrostocoperto. | 80 min |
| Maiale |
| P13 Collo o spalla di maiale ar-rosto | 1,5 - 2 kg | 1; pirofilasa ripiano a filoGirare la carne a metà cottura. | 165 min |
| P14 Maiale sfilacciato (cottura lenta) | 1,5 - 2 kg | 2 lamiera dolciUtilizzare le spezie preferite. Girare la carne a metà cottura per otteneruna doratura uniforme. | 215 min |
| P15 Lombo, fre-sco | 1 - 1,5 kg; pezzi spessi 5-6 cm | 2; pirofilasa ripiano a filoUtilizzare le spezie preferite. | 55 min |
| P16 Costolette di maiale | 2 - 3 kg; uti-lizzare pun-tine crude, 2 - 3 cm | 3; leccardaAggiungere il liquido per copririle fondo di un piatto. Girare la carne a metà cottu-ra. | 90 min |
| Agnello |
| P17 Cosciotto d'agnello con os-sa | 1,5 - 2 kg; 7 - 9 cm di spessore | 2; pirofilasa lamiera dolciAggiungere liquido. Girare la carne a me-tà cottura. | 130 min |
| Piatto Peso Livello / Aaccessorio ripiano no Durata | |
| Pollame |
| P18 Pollo intero 1 - 1,5kg; fresco | casseruola su lamiera dolciUtilizzare le spezie preferite. Girare il pollo a metà cottura per ottenere una dora-tura uniforme. | 60 min | |
| P19 Mezzo pollo 0,5 - 0,8 kg | 3; teglia da fornoUtilizzare le spezie preferite. | 40 min | |
| P20 Pollo, petto 180 - 200 gper pezzo | casseruola su ripiano a filoUtilizzare le spezie preferite. Friggere la carne per alcuni minuti in una padella calda. | 25 min | |
| P21 Cosce di pol-lo, fresche | - | 3; lamiera dolciSe le cosce di pollo sono state marinate prima, impostare la temperatura più bas-sa e cuocerle più a lungo. | 30 min | |
| P22 Anatra, intera 2 - 3kg | pirofila su ripiano a filoUtilizzare le spezie preferite. Sistemare la carne sulla teiglia. Girare l'anatra a me-tà cottura. | 100 min | |
| P23 Oca, intera 4 - 5kg | | leccardaUtilizzare le spezie preferite. Sistemare la carne su una teiglia da forno profonda. Girare l'oca a metà cottura. | 110 min | |
| Altro |
| P24 Polpettone 1 kg | | 2: ripiano a filoUtilizzare le spezie preferite. | 60 min | |
| Pesce |
| P25 Pesce intero,grigliato | 0,5 - 1 kgper pesce | 2 lamiera dolciFarcire il pesce con burro e utilizzato spezie ed erbe preferite. | 30 min | |
| Piatto Peso Livello / Accessorio ripiano Durata |
| P26 Filippo di pe-sce | - | casseruola su ripiano a filoUtilizzato le spezie preferite. | 35 min | |
| Dolci da forno / dessert |
| P27 Cheesecake - | | 2; tortiera apribile da 28 cm su ripiano a filo | 90 min |
| P28 Torta di mele - | | 3; lamiera dolci | 45 min |
| P29 Crostata di mele | - | 2; tortiera su ripiano a filo | 40 min | |
| P30 Torta di mele americana | - | 1; tortiera da 22 cm su ripiano a filo | 60 min | |
| P31 Brownies 2 kg | | 3 leccarda | 30 min |
| P32 Muffin al cioc-colato | - | 3, vassoio muffin su ripiano a filo | 25 min | |
| P33 Torta di pane - | | 2; leccarda su ripiano a filo | 50 min |
| Verdure / Contorni |
| P34 Patate al for-no | 1 kg | 2; lamiera dolciMettere le patate intere con buccia sulla lamiera dolci. | 50 min | |
| P35 Spicchi 1 kg | | 3 lamiera dolci rivestita con carta da fornoUtilizzato le spezie preferite. Tagliare le patate a peszzi. | 35 min | |
| P36 Verdure mistegrigliate | 1 - 1,5 kg | 3 lamiera dolci rivestita con carta da fornoUtilizzato le spezie preferite. Tagliare le verdure a peszzi. | 30 min | |
| Piatto Peso Livello / Accessario ripiano Durata |
| P37 Crocchette, surgelate | 0,5 kg | 3; lamiera dolci | 25 min |
| P38 Patatine, sur-gelate | 0,75 kg | 3; lamiera dolci | 25 min |
| Gratin, pane e pizza |
| P39 Lasagne di carne/verdure con piatti di pastasciutta | 1 - 1,5 kg | casseruola su ripiano a filo | 55 min |
| P40 Patate grati-nate (patate crude) | 1 - 1,5 kg | casseruola su ripiano a filo
Ruotare il piatto a metà del tempo di cot-tura. | 60 min |
| P41 Pizza fresca, sottile | - | lamiera dolci rivestita con carta da forno | 35 min |
| P42 Pizza fresca, spessa | - | lamiera dolci rivestita con car-ta da forno | 25 min |
| P43 Quiche - | | 2; teglia da forno su ripiano a filo | 45 min |
| P44 Baguette / Ciabatta / Pa-ne bianco | 0,8 kg | lamiera dolci rivestita con carta da forno
Più tempo necessario per il pane bianco. | 50 min |
| P45 Impasto per pane integra-le / pane di segale /pane nero in uno stamo per pane | 1 kg | lamiera dolci rivestita con car-ta da forno/ ripiano a filo | 60 min |
8. FUNZIONI DEL TIMER
8.1 Funzioni orologio
| Funzione Orologio Applicazione |
| Contaminuti. Allo scadere del tempo, viene emesso un segnale acustico. |
| STOP | Tempo di cottura. Quando il timer arrivava alla fine, si sente un segnale e la funzione cottura si ferma. |
| Ritardo. Per posticipare l'inizio e/o la fine della cottura. |
| Timer. Il massimo è 23 ore 59 min. Questa funzione non ha nessun effetto sul funzionamento del forno.Per accendere e spegnere Timer selezionare: Menu, Impostazioni. |
8.2 Come impostare: Funzioni Orologio
| Come impostare: Imposta ora |
| Passaggio 1 Passaggio 2 Passaggio 3 | |
| | |
| Per modificare l'ora, accedere al menu e selezionare Impostazioni, Ora. | Impostare l'orologio. | Premere: OK |
| Come impostare: Contaminuti |
| Passaggio 1 | Il display vi-sualizza:0:00 | Passaggio 2 Passaggio 3 |
| | |
| Premere: | | Imposta Contaminuti | Premere: OK |
| i Il timer inizia subito il conta alla rovescia. |
| Come impostare: Tempo di cottura |
| Passaggio 1 Passaggio 2 | Il display vi-sualizza:0:00STOP | Passaggio 3 Passaggio 4 | | |
| | | |
| Selezionare una funzione di cottura e impostare la temperature. | Premere ripetu-tamente: | Impostare la du-rata della cottu-ra. | Premere: OK | |
| Il timer inizia subito il conta alla rovescia. |
| Come impostare: Ritardo |
| Passaggio 1 | Passagio 2 | Il display molto: l'ora del giorno START | Passagio 3 | Passagio 4 | Il display visualizzato: STOP | Passagio 5 | Passagio 6 |
| | | | | |
| Selezione la funzione ri-scaldamento. | Premere ripetutamente: | | Imposta- re l'orario di inizio. | Premere: OK. | Imposta- re l'ora- rio di fi-ne. | Premere: OK |
| Il timer inizia il conto alla rovescia a un orario di inizio impostato. |
9. COME USARE: ACCESSORI
9.1 Inserimento di accessori
Un piccolo rientro sulla parte superiore aumenta il livello di sicurezza. Gli incavi sono anche dispositivi antiribaltamento. Il bordo alto intorno al ripiano evita che pentole e padelle scivolino dal ripiano.
| Ripiano a filo:
Spingere il ripiano fra le guide del supporto e verificare che i piedini siano rivolti verso il basso. | |
| Lamiera dolci / Teglia profonda:
Spingere la lamiera tra le guide del supporto ripiano. | |
| Ripiano a filo, Lamiera dolci / Teglia profonda:
Spingere il vassoio tra le guide del supporto ripiano e il ripiano a filo sulle guide sovrastanti. | |
10. FUNZIONI AGGIUNTIVE
10.1 Blocco
| Questa funzione evita che si cambì per sbaglio la funzione dell'apparecchiatura. |
| Attivarla quando l'apparecchiatura è in funzione: la cottura impostata continua, il pannello dei comandi è bloccato. Attivarla quando l'apparecchiatura è spenta - l'apparecchiatura non può essere accesa, il pannello dei comandi è bloccato. |
| Questa funzione evita che si cambì per sbaglio la funzione dell'apparecchiatura. |
| - tenere premuto per attivare la funzione.
Viene emesso un segnale acu-stico. | - premere e tenere premuto per disattivarla. |
| 3 x lampeggia quando il blocco è attivato. |
10.2 Spegnimento automatico
Per ragioni di sicurezza, il forno si spegne dopo un determinato periodo di tempo se è attiva una funzione di riscaldamento e non si modificano le impostazioni.
| (℃) (ora) | ● |
| 30 - 115 12.5 | |
| 120 - 195 8.5 | |
| 200 - 245 5.5 | |
| 250 - massimo 3 | |
Lo spegnimento automatico non funziona con le funzioni: Luce, Sbrinamento, Ritardo.
10.3 Ventola di raffreddamento
Quando l'apparecchiatura è in funzione, la ventola di raffreddamento si attiva in modo automatico per raffreddare le superfici. Dopo aver spento l'apparecchiatura, la ventola di raffreddamento continua a funzionare finché l'apparecchiatura non si è raffreddata.
11. CONSIGLI E SUGGERIMENTI UTILI
11.1 Cottura ventilata umida
Per ottenere i migliori risultati, attenersi ai suggerimenti elencati nella tabella sottostante.
| | (℃) (min.) | | |
| Roll dolci, 16 pez-zi | vassoio di cottura o lec-carda | 180 2 20 - 30 | | |
| Panini, 9 peszzi vassoio di cottura o lec-carda | 180 2 30 - 40 | | | |
| Pizza, surgelata, 0,35 kg | ripiano a filo 220 2 10 - 15 | | | |
| Rotolo con mar-mellata | vassoio di cottura o lec-carda | 170 2 25 - 35 | | |
| Brownie vassoio di cottura o lec-carda | 175 3 25 - 30 | | | |
| Soufflé, 6 peszzi stampini di ceramicica sul-la griglia | 200 3 25 - 30 | | | |
| Base pan di spa-gna | teglia per timballo su gri-glia | 180 2 15 - 25 | | |
| Pasticcini per il tè p | atto daorno su griglia 170 2 | 40 - 50 | | |
| Pesce lesso, 0,3 kg | vassoio di cottura o lec-carda | 180 3 20 - 25 | | |
| Pesce intero, 0,2 kg | vassoio di cottura o lec-carda | 180 3 25 - 35 | | |
| Filetto di pesce, 0,3 kg | teglia per pizza su griglia 1 | 80 3 25 - 30 | | |
| Carne lessa, 0,25 kg | vassoio di cottura o lec-carda | 200 3 35 - 45 | | |
| Shashlik, 0,5 kg vassoio di cottura o lec-carda | 200 3 25 - 30 | | | |
| Dolcetti, 16 peszzi vassoio di cottura o lec-carda | 180 2 20 - 30 | | | |
| Meringhe, 24 peszzi | vassoio di cottura o lec-carda | 180 2 25 - 35 | | |
| Muffin, 12 pezzi vasso di cottura o lec-carda | 170 2 30 - 40 | | | |
| Pasta saporita, 20 pezzi | vasso di cottura o lec-carda | 180 2 25 - 30 | | |
| Biscotti di pasta frolla, 20 pezzi | vasso di cottura o lec-carda | 150 2 25 - 35 | | |
| Tartellette, 8 pez-zi | vasso di cottura o lec-carda | 170 2 20 - 30 | | |
| Verdure, lesse, 0,4 kg | vasso di cottura o lec-carda | 180 3 35 - 45 | | |
| Omelette vegetariana | teglia per pizza su griglia 200 3 25 - 30 | | | |
| Verdure alla mediterranea, 0,7 kg | vasso di cottura o lec-carda | 180 4 25 - 30 | | |
11.2 Cottura ventilata umida - accessori consigliati
Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.
| Teglia da pizza | Pirofilia | Pirofile monoporizione | Tortiera per flan |
| Scura, non riflettente 28 cm di diametro | Scura, non riflettente 26 cm di diametro | Ceramica diametro 8 cm, altezza 5 cm | Scura, non riflettente 28 cm di diametro |
11.3 Tabelle di cottura per gli istituti di test
Test in conformità alla norma IEC 60350-1.
| | | | (°C) (min.) | | |
| Tortine, 20 per teglia | Cottura convenzionale | Lamiera dolci | 3 170 20 - 30 - | | | |
| Tortine, 20 per teglia | Cottura ventilata | Lamiera dolci | 3 150 - | 160 | 20 - 35 - | |
| Tortine, 20 per teglia | Cottura ventilata | Lamiera dolci | 2 e 4 150 - | 160 | 20 - 35 - | |
| Torta di mele americana, 2 stampi Ø20 cm | Cottura convenzione | Ripiano a filo | 2 180 70 - 90 - | | | |
| Torta di mele americana, 2 stampi Ø20 cm | Cottura ventilata | Ripiano a filo | 2 160 70 - 90 - | | | |
| Pan di Spagna, stampo per torta Ø26 cm | Cottura convenzione | Ripiano a filo | 2 170 40 - 50 Preriscaldare il | | | forno per 10 minu-ti. |
| Pan di Spagna, stampo per torta Ø26 cm | Cottura ventilata | Ripiano a filo | 2 160 40 - 50 Preriscaldare il | | | forno per 10 minu-ti. |
| Pan di Spagna, stampo per torta Ø26 cm | Cottura ventilata | Ripiano a filo | 2 e 4 160 40 - 60 Preriscaldare il | | | forno per 10 minu-ti. |
| | | | (℃) (min.) | | |
| Frollini al burro | Cottura ventilata | Lamiera dolci | 3 140 - | 150 | 20 - 40 - | |
| Frollini al burro | Cottura ventilata | Lamiera dolci | 2 e 4 140 - | 150 | 25 - 45 - | |
| Frollini al burro | Cottura convenzione | Lamiera dolci | 3 140 - | 150 | 25 - 45 - | |
| Toast, 4 - 6 pezzi | Grill Ripiano | filo | 4 max 2 - 3 | mi- | nuti sul primo lo- to; 2 - 3 minuti sul secondo lato | Preriscaldare il forno per 3 minuti. |
| Hambur- ger di manzo, 6 pezzi, 0,6 kg | Grill Su ripiano | a filo e leccarda | 4 max 20 - | 30 Sistemare | il ripia- | no a filo sul quarto livello e la leccara- da sul terzo livello del forno. A metà cottura girare gli alimenti. Preriscaldare il forno per 3 minuti. |
12. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
12.1 Note sulla pulizia
| Agenti di pu-lizia | Pulire la parte anteriore dell'apparecchiatura con un panno in microfibrà imbe-vuto di acqua tiepida e detergente delicato. Pulire e controllingare la guarnizione della porta attorno al telaio della cavity. |
| Servirsi di una soluzione detergente per pulire le superfici metalliche. |
| Pulire le macchie con un detergente delicato. |
| Uso quotidia- no | Pulire la cavity dopo anni utilizzato. L'accumulo di grasso o di altri residui potreb- be causare un incendio. |
| L'umidità più formare condensa nell'apparecchiatura o sui pannelli di vetro del- lo sportello. Per ridurre la condensa, mettere in funzione l'apparecchiatura 10 minuti prima di iniziare a cucinare. Non lasciare le vivande nell'apparecchiatura per più di 20 minuti. Asciugare la cavity con un panno in microfibrà dopo anni utilizzato. |
| Accessori | Pulire tutti gli accessori dopo agli utilizzato e lasciarli asciugare. Utilizzare un panno in microfibia imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in lavastoviglia. |
| Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti. |
12.2 Come rimuovere: Supporti del ripiano
Rimuovere i supporti ripiano per pulirli.
| Pas-saggio 1 | Specnere ilorno e attendere che si raffreddi. |
| Pas-saggio 2 | Sfilare dapprima la guida di estrazione alla parete laterale tirandola in avanti. |
| Pas-saggio 3 | Estrarre la parte posteriore del supporto ripiano alla parete la-terale e rimuoverla. | 1
2 |
| Pas-saggio 4 | Installare i supporti ripiani se-guendo al contrario la procedu-ra indicata.I perni di fissaggio sulle guidetelescopiche devono essere ri-volti in avanti. |
12.3 Istruzioni d'uso: Pulizia con acqua
Questa procedura di pulizia con acqua utilizza l'umidità per facilitare la rimozione dei residui di grasso e di cibo dal forno.
| Pas-saggio1 | Versare l'acqua nella goffratura della cavity: 300 ml. |
| Pas-saggio2 | Selezionare: . Premere: OKLa funzione è operativa per 30 min.Al termine della pulizia, viene emesso un segnale acustico. Il forno si spegne. |
| Pas-saggio3 | Attendi che il forno si via raffreddato. Ascugare la cavity con un panno morbido. |
12.4 Come eseguire la pulizia: Serbatoio dell'acqua
| Pas-saggio1 | Specnere il forno. |
| Pas-saggio2 | Collocare una leccarda sotto al foro di entrata vapore. |
| Pas-saggio3 | Versare acqua nella vaschetta: 850 ml. Aggiungere l'acido citrico: 5 cucchiaini. Atten-dere 60 minuti. |
| Pas-saggio4 | Attivare il forno e impostare la funzione: Umidità Bassa.Impostare la temperatura a 230 °C. Specnere il forno dopo 25 minuti e attendere che si raffreddi. |
| Pas-saggio5 | Attivare il forno e impostare la funzione: Umidità Bassa. Impostare una temperatura tra 130 e 230°C. Specnere il forno dopo 10 minuti e attendere che si raffreddi. |
| iPer evitare residui di calcare, svuotare il serbatoio dell'accqua après anni cottura a vapore. |
| Al termine della pulizia: |
| Spagnere ilorno. Svuotare il serba-toio dell'accua. Fare riferimento al capitolo Uso quotidiano, "Svuotamento del serbatoio dell'ac-qua". | Sciacquare il serbatoio del-l'accua ed eliminare i resi-dui di calcare rimanenti con un panno morbido. | Pulire il tubo di sca-rico con acqua tiepi-da e detergente de-licato. | |
La tabella seguente mette in relazione il valore di durezza dell'acqua (dH) con il corrispondente livello di deposito di calcio e la qualità dell'acqua. Quando la durezza dell'acqua supera il livello 4, riempire la vaschetta con acqua in bottiglia.
| Durezza dell'acqua Striscia | di prova | Deposto di calcio (mg/l) | Classifica- zione del- l'acqua | Pulire il ser- batoio del- l'acqua agli |
| Livello Dh | |
| 1 0 - 7 0 - 50 dolce 75 cicci - | 25 | | | | mesi |
| 2 8 - 14 51 - | 100 moderatam. | | | dura | 50 cicci - 2 mesi |
| 3 15 - 21 101 - 150 dura 40 | cic1 - c5 | | | | mesi |
| 4 22 - 28ovo 151 molto dura | | | | | mese |
12.5 Procedure di rimozione e installazione: Sportello
La porta del forno ha tre pannelli in vetro. È possibile rimuovere la porta del forno e i pannelli in vetro interni per pulirli. Leggere tutte le istruzioni "Rimozione e installazione della porta" prima di togliere i pannelli in vetro.
ATTENZIONE!
Non utilizzare il forno senza i pannelli in vetro.
| Pas-saggio 1 | Apire completamente la porta e tene- re le due cerniere. | |
| Pas-saggio 2 | Sollevare e tirare i fermi fino a quan- do non fanno cig. | |
| Pas-saggio 3 | Chiudere la porta delorno fino alla prima posizione di apertura. Quindi sollevare e tirare per rimuovere la porta alla sua sede. | |
| Pas-saggio 4 | Appoggiare la porta su un panno mor- bido su una superficie stabile. | |
| Pas-saggio 5 | Tenere il rivestimento della porta (B) sul bordo superiore della porta da en- trambi i lati e spingere verso l'interno per sbloccare la guarnizione a clip. | |
| Pas-saggio 6 | Rimuovere il rivestimento tirandolo in avanti. | |
| Pas-saggio 7 | Tenere i pannelli in vetro della porta per l'estremità superiore ed estrarli con attenzione, uno alla volta. Iniziare dal pannello superiore. Verificare che il vetro scorrà completamente fino a uscire dai supporti. | |
| Pas-saggio 8 | Pulire i pannelli in vetro con acqua e sapone. Asciugare accuramente i pannelli in vetro. Non pulire i pannelli in vetro in lavastoviglie. |
| Pas-saggio 9 | Al termine della pulizia installare i pannelli in vetro e la porta del forno. |
| Se la porta è installata correttamente, si sentirà uno cliq quando si chiudono i fermi. |

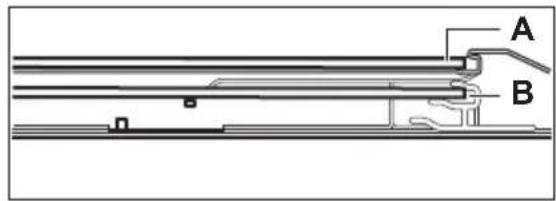

Assicurarsi di rimontare i pannelli in vetro (A e B) nell'ordine esatto. Controllare il significato / la stampa sul lato del pannello in vetro, ciascuno dei pannelli in vetro è diverso per agevolare le operazioni di smontaggio e montaggio.
Se installato correttamente, il profilo della porta emette un clic.
Assicurarsi di installare correttamente nelle sedi il pannello in vetro centrale.
12.6 Come sostituire: Lampadina
AVVERTENZA!
Pericolo di scosse elettriche.
La lampada potrebbe essere calda.
Tenere sempre la lampadina alogena con uno straccio, per evitare che dei residui di grasso vi brucino sopra.
| Prima di sostituire la lampadina: |
| Passagio 1 Passagio | 2 Passagio 3 | |
| Spagnere il forno. Attendere che il forno sia freddo. | Estrarre la spina alla presa di corrente. | Appoggiare un panno sul fon-do della cavity. |
Lampadina posteriore
| Pas-saggio1 | Girare il rivestimento di vetro per toglierlo. |
| Pas-saggio2 | Pulire il coperchio in vetro. |
| Pas-saggio3 | Sostituire la lampadina con una resistente al calore fatto a 300 °C. |
| Pas-saggio4 | Installare il coperchio in vetro. |
13. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
13.1 Cosa fare se...
Per tutti i casi non inclusi in questa tabella si prega di contattare un Centro di assistenza autorizzato.
| Il forno non si accende o non riscalda |
| Problema Controllare se... | |
| Non è possible attivare il forno o metterlo in funzione. | Il forno è stato collegato correttamente all'alimentazione di rete. |
| Il forno non scalda. Lo spegnimento automatico è disattivo. | |
| Il forno non scalda. è saltato il fusabile. | |
| Il forno non scalda. Il blocco è disattivato. | |
| Componenti |
| Problema Controllare se... | |
| La spia è spenta. Cottura ventilata umida - è accesso. |
| La lampadina non funziona. La lampadina è brucata. |
| La guarnizione della porta è danneggiata. Non utilizzare ilorno. Contattare un Centro As-sistenza Autorizzato. |
| Codici di erreore |
| Il display visualizza... Controllare se... | |
| 00:00 Si è verificata un'interruzione dell'alimentazione elettrica. Impostare l'ora. |
| Il display在哪 un codice di erreore non presente nella tabella. Disattivare e riattivare il fusibile domestico e riavviare il forno. In caso di ricomparsa del codice di erreore, contattare il Centro di assistenza autorizzato. |
| Pulizia |
| Problema Controllare se... | |
| È presente dell'acqua all'interno della goffratu-ra del forno. | La quantità di acqua nel serbatoio è insufficiente. |
| - la spia è spenta. | La quantità di acqua nel serbatoio è sufficiente. Se si verificano delle perdite di acqua nel forno e la spia resta spenta, contattare un Centro di assistenza autorizzato. |
| - la spia è accesa. | Il serbatoio contiene una quantità sufficiente di acqua. Se il serbatoio è pieno e la spia resta accesa, contattare un Centro di assistenza autorizzato. |
| La cottura a vapore non funziona. Non vi sono residui di calcare nel foro di entra-ta del vapore. |
| La cottura a vapore non funziona. L'acqua è presente nel serbatoio. |
| Per svuotare il serbatoio dell'acqua o per il verificarsi di acqua dall'apertura di entrata del va-pore occorrono più di tre minuti. | Non vi sono residui di calcare nel foro di entra-ta del vapore. Pulire il serbatoio dell'acqua. |
13.2 Dati dell'Assistenza
Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.
Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore della cavità dell'apparecchiatura. Non rimuovere la targhetta dei dati dalla cavità dell'apparecchiatura.
| Consigliamo di annotare i dati qui: |
| Modello (Mod.) | |
| Codice prodotto (PNC) | |
| Numero di seri (S.N.) | |
14. EFFICIENZA ENERGETICA
14.1 Informazioni sul prodotto e scheda informativa sul prodotto*
| Nome del fornitore Electrolux | |
| Identificazione modello KOCDH76X 949494268 | |
| Indice di efficienza energetica 81.2 | |
| Classe di efficienza energetica A+ | |
| Consumo energetico con carico standard, modalità tradi-zionale | 0.93 kWh/ciclo |
| Consumo di energia con un carico standard, modalità a circolazione d'aria forzata | 0.69 kWh/ciclo |
| Numero di cavità 1 | |
| Fonte di calore Elettricità | |
| Volume 72 l | |
| Tipo diorno Forno da incasso | |
| Massa 32.6 kg | |
- Per l'Unione europea secondo i regolamenti UE 65/2014 e 66/2014.
Per la Repubblica di Bielorussia ai sensi di STB 2478-2017, appendice G; STB 2477-2017, allegati A e B.
Per l'Ucraina secondo 568/32020.
La classe di efficienza energetica non è applicabile alla Russia.
EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, forni a vapore e griglie - Metodi per la misura delle prestazioni.
14.2 Risparmio energetico
L'apparecchiatura ha delle funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.
Assicurarsi che la porta dell'apparecchiatura sia chiusa quando l'apparecchiatura è in funzione. Non aprire troppo spesso la porta durante la cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.
Servirsi di pentole in metallo per migliorare il risparmio energetico.
Ove possibile, non preriscaldare l'apparecchiatura prima della cottura.
Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono
preparati più piatti contemporaneamente.
Cucinare con ventola
Ove possibile, servirsi delle funzioni di cottura con la ventola per risparmiare energia.
Calore residuo
La ventola e la lampada continuano a funzionare. Quando si spegne l'apparecchiatura, il display visualizza il calore residuo. Si può usare quel calore per mantenere le pietanze in caldo.
Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura dell'apparecchiatura al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno dell'apparecchiatura.
Utilizzare il calore residuo per scaldare altri piatti.
Tenere in caldo gli alimenti
Scegliere l'impostazione di temperatura più bassa per sfruttare il calore residuo e mantenere calda la pietanza. La spia di calore residuo o la temperatura compaiono sul display.
Cottura con lampada spenta
Spegnere la lampada in fase di cottura. Accenderla solo quando è necessario.
Cottura ventilata umida
Funzione progettata per risparmiare energia in fase di cottura.
Quando si utilizza questa funzione, la lampadina si spegne automaticamente dopo 30 secondi.
È possibile riaccendere la lampada, ma questa azione ridurrà i risparmi energetici previsti.
- Selezionare per accedere al Menu.
| Menu struttura |
| Cottura guidata | Pulizia | Impostazioni |
| Passaggio 1 Passaggio 2 Passaggio 3 Passaggio 4 Passaggio 5 |
| = | OK | 01 - 10 | OK | |
| Selezionare il Menu, Impostazioni. | Confermare l'im-postazione. | Selezionare l'im-postazione. | Confermare l'im-postazione. | Regolare il valore e premere OK. |
| Impostazioni |
| O1 | imposta ora Modifica O2 Luminosità 1 - 5 | | | |
| O3 | Volume toni 1 - Bip | 2 - Fareolic 3 - Segnale acustico spento | O4 | volume acustico 1 - 4 | |
| O5 | Timer On/Off O6 Luce forno | On/Off | | | |
| O7 | Riscaldamento rapido On/Off | O8 Modalità demo | codice di atti- | | vazione: 2468 |
| O9 | Versione software Controllare | O10 Ripristino | imposta- | zioni iniziali di fabbrica | Si / No |
16. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
