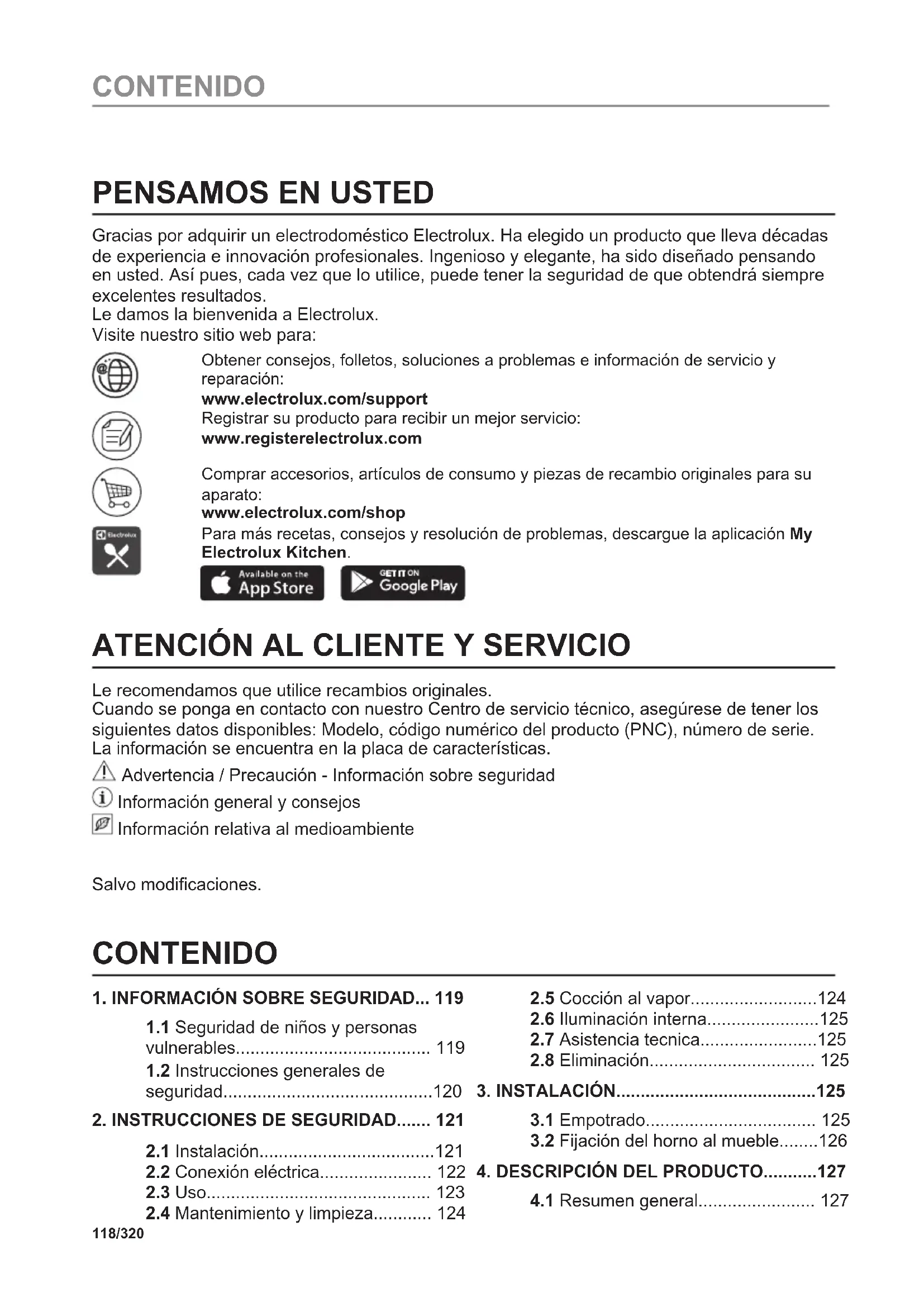

MANUAL DE USUARIO KOCDH76X ELECTROLUX

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados. Le damos la bienvenida a Electrolux. Visite nuestro sitio web para: Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación: www.electrolux.com/support Registrar su producto para recibir un mejor servicio: www.registerelectrolux.com Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato: www.electrolux.com/shop Para más recetas, consejos y resolución de problemas, descargue la aplicación My Electrolux Kitchen.

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales. Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie. La información se encuentra en la placa de características. Advertencia / Precaución - Información sobre seguridad Información general y consejos Información relativa al medioambiente Salvo modificaciones. CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD... 119

1.1 Seguridad de niños y personas

vulnerables........................................ 119

1.2 Instrucciones generales de

2.4 Mantenimiento y limpieza............ 124

2.5 Cocción al vapor..........................124

3.2 Fijación del horno al mueble........126

4. DESCRIPCIÓN DEL PRODUCTO...........127

7.2 Funciones de cocción..................130

7.3 Notas sobre: Horneado húmedo

7.5 Cómo ajustar: Cocción asistida... 133

8.1 Funciones de reloj....................... 138

8.2 Cómo ajustar: Funciones de reloj139

9.1 Inserción de accesorios...............140

10.3 Ventilador de refrigeración.........142

11. CONSEJOS............................................142

11.1 Horneado húmedo + ventilador. 142

11.2 Horneado húmedo + ventilador -

accesorios recomendados.................144

11.3 Tablas de cocción para organismos

12.1 Notas sobre la limpieza............. 147

12.2 Cómo quitar: Carriles de apoyo 147

12.3 Instrucciones de uso: Limpieza

con agua............................................148

12.4 Cómo limpiar: Depósito

13. SOLUCIÓN DE PROBLEMAS...............152

14.1 Información del producto y hoja de

información del producto*..................154

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la 119/320 INFORMACIÓN SOBRE SEGURIDADexperiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.

• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.

• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.

• Este aparato está diseñado para uso doméstico en interiores.

• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.

• No utilice el aparato antes de instalarlo en la estructura empotrada.

• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento. 120/320 INFORMACIÓN SOBRE SEGURIDAD• Si el cable de alimentación sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.

• Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.

• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.

• No utilice un limpiador a vapor para limpiar el aparato.

• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

2. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA! Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• No tire nunca del aparato sujetando el asa.

• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones. 121/320 INSTRUCCIONES DE SEGURIDAD• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica. Altura mínima del armario (Altura mínima del ar‐ mario debajo de la encimera) 580 (600) mm Ancho del armario 560 mm Profundidad del armario 550 (550) mm Altura de la parte frontal del aparato 589 mm Altura de la parte trasera del aparato 571 mm Anchura de la parte frontal del aparato 595 mm Anchura de la parte trasera del aparato 559 mm Fondo del aparato 569 mm Fondo empotrado del aparato 548 mm Fondo con la puerta abierta 1022 mm Tamaño mínimo de la abertura de ventilación. Abertura situada en la parte trasera inferior 560x20 mm Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera 1500 mm Tornillos de montaje 4x25 mm

2.2 Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

• El aparato debe conectarse a tierra.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.

• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente. 122/320 INSTRUCCIONES DE SEGURIDAD• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

• El aparato se suministra con enchufe y cable de red. Tipos de cables aplicables para su instalación o cambio para Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Para la sección del cable, consulte la potencia total de la placa de características. También puede consultar la tabla: Potencia total (W) Sección del cable (mm²) máximo 1380 3x0.75 máximo 2300 3x1 máximo 3680 3x1.5 El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase y neutro (cables azul y marrón).

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No deje el aparato desatendido durante el funcionamiento.

• Apague el aparato después de cada uso.

• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.

• No utilice el aparato con las manos mojadas ni con agua en contacto.

• No ejerza presión sobre la puerta abierta.

• No utilice el aparato como superficie de trabajo ni para depositar objetos.

• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire. 123/320 INSTRUCCIONES DE SEGURIDAD• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato. ADVERTENCIA! Podría dañar el aparato.

• Para evitar daños o decoloraciones en el esmalte: – no coloque recipientes ni otros objetos directamente en la base. – no coloque papel de aluminio directamente en la parte inferior del interior del aparato. – no ponga agua directamente en el aparato caliente. – no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción. – tenga cuidado al retirar o instalar los accesorios.

• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.

• Cocina siempre con la puerta del aparato cerrada.

• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA! Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.

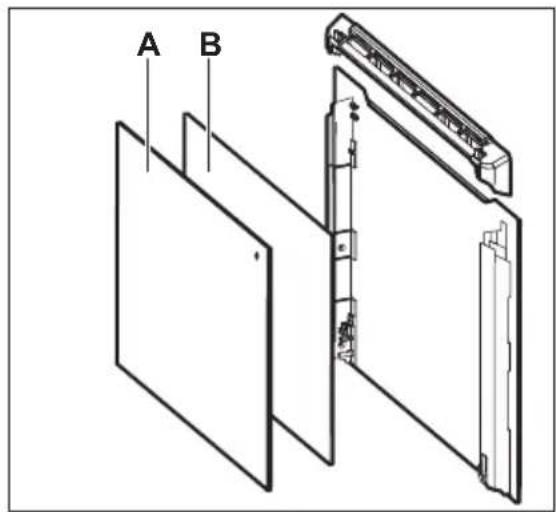

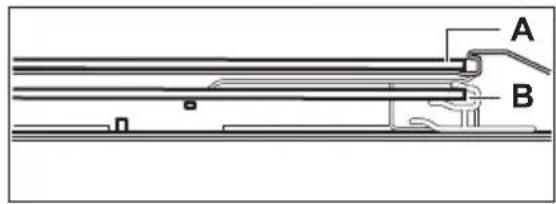

• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.

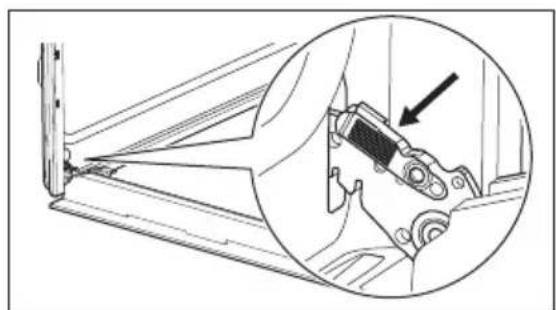

• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Cocción al vapor

ADVERTENCIA! Existe riesgo de lesiones y daños en el aparato.

• El vapor liberado puede causar quemaduras: – No abra la puerta del aparato durante la cocción al vapor. – Abra la puerta del aparato con cuidado después del funcionamiento de la cocción al vapor. 124/320 INSTRUCCIONES DE SEGURIDAD2.6 Iluminación interna ADVERTENCIA! Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.

• Utilice solo bombillas de las mismas características .

2.7 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

• Utilice solamente piezas de recambio originales.

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.

• Desconecte el aparato de la red.

• Corte el cable eléctrico cerca del aparato y deséchelo.

• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

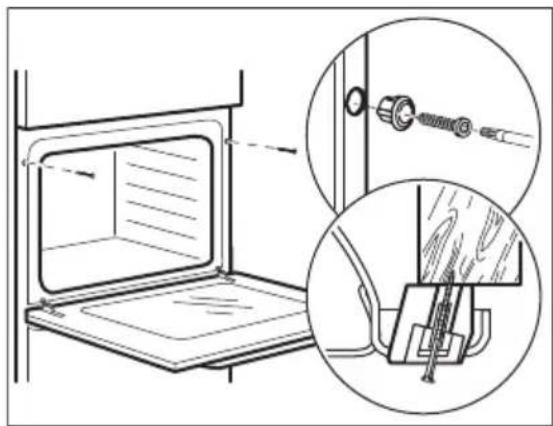

3.2 Fijación del horno al mueble

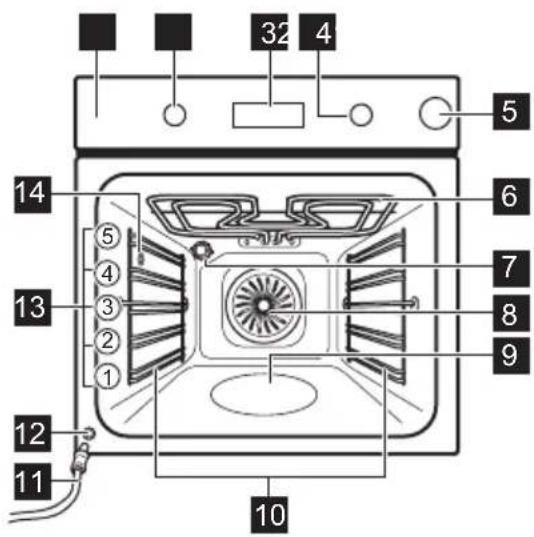

INSTALACIÓN4. DESCRIPCIÓN DEL PRODUCTO

Mando de las funciones de cocción

Compartimento de agua

Relieve de la cavidad - Contenedor de limpieza con agua

Soporte de parrilla extraíble

Posiciones de las parrillas

• Parrilla Para utensilios de cocina, moldes de pastelería, asados.

• Bandeja Para bizcochos y galletas.

• Parrilla/sartén para asar Para hornear y asar o como bandeja para grasa.

• Carriles telescópicos Con los carriles telescópicos es más fácil colocar y quitar los estantes. 127/320 DESCRIPCIÓN DEL PRODUCTO5. CÓMO ENCENDER Y APAGAR EL APARATO

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El mando sale del alojamiento.

Sensores del panel de control Pulse Gire el mando Tempo‐ rizador Calenta‐ miento rápido Luz Bloqueo Confirmar ajuste Seleccione una función de cocción para encender el horno. Gire el mando de las funciones de cocción hasta la posición de apagado para apagar el horno. Cuando el mando de las funciones de cocción se encuentra en la posición de apagado, la pantalla cambia al modo de espera. Al cocinar, la pantalla muestra la temperatura, la hora y otras opciones disponibles. Pantalla con funciones principales. Indicadores de pantalla Bloqueo Cocción asistida Limpieza Ajustes Calentamiento rápido 128/320 CÓMO ENCENDER Y APAGAR EL APARATOIndicado‐ res de tem‐ porizador: Barra de progreso - para la temperatura o el tiempo. La barra está completamente roja cuando el horno alcanza la temperatura ajustada. Indicadores del depósito de agua

6. ANTES DEL PRIMER USO

ADVERTENCIA! Consulte los capítulos sobre seguridad.

6.1 Limpieza inicial

Antes del primer uso, limpie el horno vacío y ajuste el tiempo: 00:00 Ajuste la hora. Pulse .

6.2 Precalentamiento inicial

Precaliente el horno vacío antes de utilizarlo por primera vez. Paso 1 Retire todos los accesorios y carriles de apoyo extraíbles del horno. Paso 2 Seleccione la temperatura máxima para la función: . Deje funcionar el horno 1 hora. Paso 3 Seleccione la temperatura máxima para la función: . Deje funcionar el horno 15 minutos. El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala esté ventilada. 129/320

ANTES DEL PRIMER USO7. USO DIARIO

ADVERTENCIA! Consulte los capítulos sobre seguridad.

7.1 Cómo ajustar: Funciones de cocción

Empezar a cocinar Paso 1 Paso 2 Seleccione una función de cocción. Ajuste la temperatura. Pulse

Cocción al vapor Paso 1 Paso 2 Paso 3 Paso 4 Paso 5 Presione la ta‐ pa del compar‐ timento de agua para abrirla. Llene el com‐ partimento con900 ml de agua. Empuje el com‐ partimento de agua hasta su posición inicial. Seleccione la función de coc‐ ción al vapor. Ajuste la temperatu‐ ra.

7.2 Funciones de cocción

130/320 USO DIARIOFunciones de cocción estándar Función de coc‐ ción Aplicación Aire caliente Para hornear en hasta tres posiciones de parrilla a la vez y para secar ali‐ mentos. Ajuste la temperatura entre 20 y 40°C menos que para Cocción convencional. Cocción conven‐ cional Para hornear y asar alimentos en una posición de parrilla. Humedad baja Esta función es adecuada para carne, aves, platos al horno y estofados. Gracias a la combinación de vapor y calor, la carne queda más tierna y jugosa, con una superficie crujiente. Función Pizza Para hornear pizza. Para obtener un dorado más intenso y una base más crujiente. Calor inferior Para hornear pasteles con base crujiente y conservar alimentos. Congelados Para productos precocinados (por ejemplo, patatas fritas, porciones de patata o rollitos de primavera) crujientes. Horneado húmedo + ventilador Función diseñada para ahorrar energía durante la cocción. Cuando se uti‐ liza esta función, la temperatura del horno puede diferir de la temperatura programada. Se utiliza el calor residual. La potencia calorífica puede re‐ ducirse. Para más información, consulte el capítulo “Uso diario”, Notas sobre: Horneado húmedo + ventilador. Grill Para asar al grill alimentos de poco espesor y tostar pan. Grill turbo Asado con aire caliente para piezas de carne más grandes o aves con hueso en un nivel. Para gratinar y dorar. 131/320 USO DIARIOFunción de coc‐ ción Aplicación Menú Para acceder al menú: Cocción asistida, Limpieza, Ajustes.

7.3 Notas sobre: Horneado húmedo + ventilador

Esta función se utilizaba para cumplir con los requisitos de eficiencia energética y diseño ecológico según EU 65/2014 y EU 66/2014. Pruebas conforme a EN 60350-1. La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la función y el horno funcione con la máxima eficiencia energética posible. Cuando se utiliza esta función, la lámpara se apaga automáticamente después de 30 s. Consulte las instrucciones de cocción en el capítulo “Consejos”, Horneado húmedo + ventilador. Para recomendaciones generales sobre ahorro energético, consulte el capítulo “Eficiencia energética”, ahorro energético.

7.4 Depósito de agua

Indicador del depósito de agua El depósito está lleno. El depósito está medio lleno. El depósito está vacío. Vuelva a llenar el depósito. Si llena demasiado el depósito, el agua sobrante circula hasta el fondo del horno por el desagüe de seguridad. Retire el agua con una esponja. Vaciado del depósito de agua Paso

Apague el horno, déjela con la puerta abierta y espere a que el horno esté frío.

Conecte el tubo de desagüe (C) a la válvu‐ la de salida (A) a través del conector (B). Paso

Mantenga el extremo del tubo por debajo del nivel de A y pulse B repetidamente para recoger el agua restante. Paso

Desacople la C y la B y seque el horno con una esponja suave. 132/320 USO DIARIO7.5 Cómo ajustar: Cocción asistida Para cada plato de este submenú se recomienda una función y temperatura. Puede ajustar la hora y la temperatura durante la cocción. Para algunos de los platos, también puede co‐ cinar con:

• Peso automático Cocción asistida - utilícelo para preparar rápidamente un plato con los ajustes predetermi‐ nados: Paso 1 Paso 2 Paso 3 Paso 4 P1 - P45 Acceda al menú. Seleccionar Cocción asistida. Pulse . Seleccione el plato. Pulse . Introduzca el plato en el horno. Confirmar ajuste.

7.6 Cocción asistida

Leyenda Peso automático disponible. Añada agua al depósito. Precaliente el horno antes de empezar a cocinar. Nivel del estante. Cuando termine la función, compruebe si la comida está lista. Plato Peso Nivel/accesorio de la parrilla Duración Vacuno 133/320 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración P1 Rosbif, poco hecho

piezas de 4 - 5 cm 2 bandeja de hornear Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno. 40 min P2 Rosbif, al punto 50 min P3 Rosbif, muy hecho 60 min P4 Bistec, en su punto

por pieza; rodajas de 3 cm de gro‐ sor 3 fuente de asado encendida pa‐ rrilla Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno. 15 min P5 Asado de ter‐ nera/estofado (costillas de cebado, redon‐ do superior, flanco grueso) 1,5 - 2 kg 2 fuente de asado encendida pa‐ rrilla Fría la carne durante unos minutos en una sartén caliente. Añada líquido. Intro‐ dúzcalo en el horno. 120 min P6 Rosbif, poco hecho (coc‐ ción lenta)

piezas de 4 - 5 cm 2; bandeja Use sus condimentos favoritos o simple‐ mente sal y pimienta con molienda fres‐ ca. Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno. 75 min P7 Rosbif, al punto (cocción lenta) 85 min P8 Rosbif, muy hecho (coc‐ ción lenta) 130 min P9 Filete poco hecho (coc‐ ción lenta) 0,5 - 1,5 kg; trozos de 5 - 6 cm 2 bandeja de hornear Use sus condimentos favoritos o simple‐ mente sal y pimienta con molienda fres‐ ca. Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno. 75 min P10 Filete, en su punto (cocción lenta) 90 min P11 Filete hecho (cocción lenta) 120 min 134/320 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración Ternera P12 Asado de ter‐ nera (por ejemplo, el hombro) 0,8 - 1,5 kg; piezas de 4 cm de gro‐ sor 2 fuente de asado encendida pa‐ rrilla Use sus especias favoritas. Añada líqui‐ do. Asado cubierto. 80 min Cerdo P13 Cerdo asado en el cuello o en el hombro 1,5 - 2 kg 1 fuente de asado encendida parrilla Después de la mitad del tiempo de coc‐ ción, voltee la carne. 165 min P14 Cerdo desmi‐ gado (cocción lenta) 1,5 - 2 kg 2 bandeja de hornear Use sus especias favoritas. Dé la vuelta a la carne a la mitad del tiempo de coc‐ ción para dorar uniformemente. 215 min P15 Lomo, fresco 1 - 1,5 kg; trozos de 5 - 6 cm 2; fuente de asado en laparrilla Use sus especias favoritas. 55 min P16 Costillas 2 - 3 kg; uti‐ lice repues‐ tos finos de

3 bandeja honda Añada líquido para cubrir la base de un plato. Después de la mitad del tiempo de cocción, voltee la carne. 90 min Cordero P17 Pierna de cor‐ dero con hue‐

1,5 - 2 kg; piezas de 7 - 9 cm 2; fuente de asado en la bandeja Añada líquido. Después de la mitad del tiempo de cocción, voltee la carne. 130 min Aves P18 Pollo entero 1 - 1,5 kg; fresco 2 cazuela sobre bandeja de hor‐ near Use sus especias favoritas. Dele la vuel‐ ta al pollo a la mitad del tiempo de coc‐ ción para obtener un dorado uniforme. 60 min 135/320 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración P19 Medio pollo 0,5 - 0,8 kg 3 bandeja de hornear Use sus especias favoritas. 40 min P20 Pechuga de pollo

por pieza 2 cazuela sobre parrilla Use sus especias favoritas. Fría la carne durante unos minutos en una sartén ca‐ liente. 25 min P21 Muslos de po‐ llo, frescos

3 bandeja de hornear Si se marchan las patas de pollo marina‐ das, ajuste la temperatura más baja y cocínelas más tiempo. 30 min P22 Pato entero 2 - 3 kg 2 fuente de asado encendida pa‐ rrilla Use sus especias favoritas. Coloque la carne en la fuente. Dé la vuelta al pato a la mitad del tiempo de cocción. 100 min P23 Ganso entero 4 - 5 kg 2; bandeja honda Use sus especias favoritas. Coloque la carne en la bandeja honda. Dele la vuel‐ ta a la mitad del tiempo de cocción. 110 min Otros P24 Pastel de car‐

1 kg 2; parrilla Use sus especias favoritas. 60 min Pescado P25 Pescado ente‐ ro, al grill 0,5 - 1 kg por pescado 2 bandeja de hornear Llene el pescado con mantequilla y utili‐ ce sus especias y hierbas favoritas. 30 min P26 Filete de pes‐ cado

3 cazuela sobre parrilla Use sus especias favoritas. 35 min Horneado/postres dulces 136/320 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración P27 Tarta de que‐

2; forma de pastel en la parrilla 40 min P30 Pastel de manzana

2; molde de pan en la parrilla 50 min Verduras / Guarniciones P34 Patatas al horno 1 kg 2; bandeja Ponga las patatas enteras con piel en la bandeja. 50 min P35 Aros 1 kg 3 bandeja de hornear forrado con papel de hornear Use sus especias favoritas. Corte las pa‐ tatas en trozos. 35 min P36 Verduras al grill

3 bandeja de hornear forrado con papel de hornear Use sus especias favoritas. Corte las verduras en trozos. 30 min P37 Croquetas congeladas 0,5 kg 3; bandeja 25 min P38 Pomos con‐ gelados 0,75 kg 3; bandeja 25 min 137/320 USO DIARIOPlato Peso Nivel/accesorio de la parrilla Duración Gratinados, pan y pizza P39 Lasaña de carne/verdura con platos de fideos secos

1 cazuela sobre parrilla Gire el plato transcurrida la mitad del tiempo de cocción. 60 min P41 Pizza fresca y fina

2; bandeja forrada con papel de hornear 25 min P43 Quiche - 2; molde de hornear en la parrilla 45 min P44 Baguette / chapata / pan blanco

2 bandeja de hornear forrado con papel de hornear Se necesita más tiempo para el pan blanco. 50 min P45 Todo el gra‐ no / centeno / pan oscuro de grano en molde de pan 1 kg 2; bandeja forrada con papel de hornear/parrilla 60 min

8. FUNCIONES DEL RELOJ

8.1 Funciones de reloj

Función de reloj Aplicación Avisador. Al finalizar el tiempo, sonará la señal acústica. Tiempo de cocción. Cuando el temporizador finaliza, suena la señal y la función de cocción se detiene. 138/320 FUNCIONES DEL RELOJFunción de reloj Aplicación Tiempo de retardo. Para posponer el inicio y/o fin de la cocción. Tiempo de funcionamiento. El máximo es 23 h 59 min. Esta función no influye en el funcionamiento del horno. Para encender y apagar Tiempo de funcionamiento seleccione: Menú, Ajustes.

8.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora Paso 1 Paso 2 Paso 3 Para cambiar la hora, acceda al menú y seleccione Ajustes, Hora. Ajuste el reloj Pulse: . Cómo ajustar: Avisador Paso 1 La pantalla muestra: 0:00 Paso 2 Paso 3 Pulse: . Ajustar la Avisador Pulse: . El temporizador comienza la cuenta atrás inmediatamente. 139/320 FUNCIONES DEL RELOJCómo ajustar: Tiempo de cocción Paso 1 Paso 2 La pantalla muestra: 0:00 Paso 3 Paso 4 Elija una función de cocción y la temperatura. Pulse repetida‐ mente: . Ajuste el tiempo de cocción. Pulse: . El temporizador comienza la cuenta atrás inmediatamente. Cómo ajustar: Tiempo de retardo Paso 1 Paso 2 La pan‐ talla mues‐ tra: la hora INI‐ CIO Paso 3 Paso 4 La pan‐ talla muestra:

PA‐ RAR Paso 5 Paso 6 Selec‐ cione la función de coc‐ ción. Pulse re‐ petida‐ mente:

Ajuste la hora de inicio. Pulse:

El temporizador empieza a contar hacia atrás a una hora programada.

9. INSTRUCCIONES DE USO: ACCESORIOS

9.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla. 140/320 INSTRUCCIONES DE USO: ACCESORIOSParrilla: Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo. Bandeja / Bandeja honda: Introduzca la bandeja entre las guías del carril de apoyo. Parrilla, Bandeja / Bandeja honda: Posicione la bandeja entre las guías del carril de apoyo y la parrilla en las guías de encima.

Esta función impide que se produzca accidentalmente un cambio en la función del aparato. Actívela cuando el aparato esté en funcionamiento: la cocción ajustada continúa y el panel de control está bloqueado. Actívela cuando el aparato esté apagado: no se puede encender y el panel de control está blo‐ queado. 141/320 FUNCIONES ADICIONALESEsta función impide que se produzca accidentalmente un cambio en la función del aparato. - mantenga pulsado para ac‐ tivar la función. Suena una señal. - mantenga pulsado para apagarla. 3 x - parpadea cuando se enciende el bloqueo.

10.2 Desconexión automática

Por motivos de seguridad, el horno se desactiva transcurrido un tiempo si una función de cocción está en funcionamiento y no se modifica ningún ajuste. (°C) (h)

La función de desconexión automática no funciona con las siguientes funciones: Luz, Tiempo de retardo.

10.3 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de enfriamiento puede seguir funcionando hasta que se enfríe.

11.1 Horneado húmedo + ventilador

11.2 Horneado húmedo + ventilador - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mejor absorción del calor que los platos de color claro y brillantes. Bandeja para pizza Bandeja para hornear Ramequines Molde para base Oscuro, mate 28 cm de diámetro Oscuro, mate 26 cm de diámetro Cerámica 8 cm de diá‐ metro, 5 cm de altura Oscuro, mate 28 cm de diámetro

11.3 Tablas de cocción para organismos de control

Información para institutos de pruebas Pruebas realizadas de conformidad con IEC 60350-1. 144/320 CONSEJOS(°C) (min) Pasteli‐ llos, 20 unida‐ des por bandeja Cocción convencio‐ nal Bandeja 3 170 20 - 30 - Pasteli‐ llos, 20 unida‐ des por bandeja Aire calien‐

Pasteli‐ llos, 20 unida‐ des por bandeja Aire calien‐

Parrilla 2 160 70 - 90 - Bizco‐ cho, molde de re‐ postería Ø26 cm Cocción convencio‐ nal Parrilla 2 170 40 - 50 Precaliente el hor‐ no 10 minutos. Bizco‐ cho, molde de re‐ postería Ø26 cm Aire calien‐

Parrilla 2 160 40 - 50 Precaliente el hor‐ no 10 minutos. 145/320 CONSEJOS(°C) (min) Bizco‐ cho, molde de re‐ postería Ø26 cm Aire calien‐

Parrilla 2 y 4 160 40 - 60 Precaliente el hor‐ no 10 minutos. Mante‐ cados Aire calien‐

Tosta‐ das, 4 - 6 trozos Grill Parrilla 4 máx. 2 - 3 mi‐ nutos el primer la‐ do; 2 - 3 minutos el segun‐

Precaliente el hor‐ no 3 minutos. Hambur‐ guesa de vacu‐ no, 6 trozos, 0,6 kg Grill Parrilla y grasera 4 máx. 20 - 30 Coloque la parrilla en el cuarto nivel y la grasera en el tercer nivel del horno. De la vuel‐ ta a la comida a la mitad del tiempo de cocción. Precaliente el hor‐ no 3 minutos.

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad. 146/320 MANTENIMIENTO Y LIMPIEZA12.1 Notas sobre la limpieza Agentes lim‐ piadores Limpie la parte frontal del aparato con un paño de microfibra humedecido en agua tibia y detergente suave. Limpie y compruebe la junta de la puerta alrede‐ dor del interior. Utilice un producto de limpieza para limpiar las superficies metálicas. Limpie las manchas con un detergente suave. Uso diario Limpie el interior después de cada uso. La acumulación de grasa u otros resi‐ duos puede provocar un incendio. Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funcionamiento el horno 10 mi‐ nutos antes de cocinar. No guarde la comida en el aparato más de 20 minutos. Seque la cavidad con un paño de microfibra después de cada uso. Accesorios Limpie todos los accesorios después de cada uso y déjelos secar. Use un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas. Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

12.2 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo. Paso 1 Apague el horno y espere a que esté frío. Paso 2 Tire de la parte delantera del carril de apoyo para separarlo de la pared lateral. 147/320 MANTENIMIENTO Y LIMPIEZAPaso 3 Tire del extremo trasero del ca‐ rril de apoyo para separarlo de la pared y extráigalo.

Paso 4 Instale los carriles de apoyo en el orden inverso. Los pasadores de retención de los carriles telescópicos deben apuntar hacia delante.

12.3 Instrucciones de uso: Limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno. Paso 1 Vierta agua en el relieve del interior. 300 ml. Paso 2 Seleccione: / . Pulse: . La función actúa durante 30 min. Al finalizar la limpieza sonará la señal. El horno se apaga. Paso 3 Espere hasta que el horno esté frío. Seque el interior con un paño suave.

12.4 Cómo limpiar: Depósito de agua

Paso 1 Apague el horno. Paso 2 Coloque una bandeja honda debajo de la entrada de vapor. Paso 3 Vierta agua en el compartimento de agua: 850 ml. Añada ácido cítrico: 5 cucharadi‐ tas. Espere 60 min. Paso 4 Active el horno y ajuste la función: Humedad baja. Ajuste la temperatura a 230 °C. Apague el horno después de 25 minutos y espere hasta que esté frío. Paso 5 Active el horno y ajuste la función: Humedad baja. Ajuste la temperatura a entre 130 y 230 °C. Apague el horno después de 10 minutos y espere hasta que esté frío. Para evitar residuos de cal, vacíe el depósito de agua después de cada cocción de vapor. 148/320 MANTENIMIENTO Y LIMPIEZACuando termina la limpieza: Apague el horno. Vacíe el depósito de agua Consulte el capítulo “Cómo va‐ ciar el depósito de agua”. Enjuague el tanque de agua y limpie los residuos de cali restantes con un paño suave. Utilice agua templa‐ da y un detergente suave para limpiar el tubo de desagüe. En la siguiente tabla se muestra el rango de dureza del agua (dH) con el nivel correspondiente de depósito de calcio y la calidad del agua. Cuando la dureza del agua supere el nivel 4, llene el compartimento de agua con agua embotellada. Dureza del agua Tira de prue‐

Depósito de calcio (mg/l) Clasifica‐ ción del agua Limpie el de‐ pósito de agua cada Nivel dH 1 0 - 7 0 - 50 blanda 75 ciclos - 2,5 meses 2 8 - 14 51 - 100 intermedia 50 ciclos - 2 meses 3 15 - 21 101 - 150 dura 40 ciclos - 1,5 meses 4 22 - 28 más de 151 muy dura 30 ciclos - 1 mes

12.5 Cómo quitar e instalar: Puerta

La puerta del horno tiene tres paneles de cristal. Puedes retirar la puerta del horno y los paneles internos de cristal para limpiarlos. Lee enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal. PRECAUCIÓN! No utilices el horno sin los paneles de cristal. Paso 1 Abra completamente la puerta y suje‐ te las dos bisagras. 149/320 MANTENIMIENTO Y LIMPIEZAPaso 2 Levanta y tira de los pestillos hasta que hagan clic. Paso 3 Cierre la puerta del horno hasta la pri‐ mera posición de apertura (a mitad de camino). A continuación, levanta y tira de la puerta para extraerla de su sitio. Paso 4 Coloque la puerta sobre un paño sua‐ ve en una superficie estable. Paso 5 Sujete el marco de la puerta (B) por el borde superior de la puerta por am‐ bos lados y empuje hacia dentro para soltar el cierre.

Paso 6 Tire del borde del acabado de la puerta hacia delante para desengan‐ charla. Paso 7 Sujeta los paneles de cristal de la puerta por el borde superior y tira con cuidado de ellos uno a uno. Empieza por el panel superior. Asegúrese de que el cristal se desliza completa‐ mente fuera de los soportes. Paso 8 Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal con cuidado. No limpies los paneles de cristal en el lavavajillas. Paso 9 Después de la limpieza, instala el panel de cristal y la puerta del horno. Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos. 150/320 MANTENIMIENTO Y LIMPIEZAAsegúrate de volver a colocar los paneles decristal (A y B) en el orden correcto. Comprue‐be el símbolo/la ilustración del lado del panelde cristal, cada uno de los paneles de cristales distinto para facilitar el montaje y desmon‐taje.Al instalarlo correctamente, el acabado de lapuerta hace clic.Asegúrese de que coloca correctamente elpanel de cristal intermedio en los puntos desujeción adecuados. A B

12.6 Cómo cambiar: Bombilla

ADVERTENCIA! Riesgo de descarga eléctrica. La lámpara puede estar caliente. Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa. Antes de reemplazar la bombilla:Paso 1 Paso 2 Paso 3Apague el horno. Espere has‐ta que el horno esté frío.Desconecte el horno de la red. Coloque un paño en el fondode la cavidad. Bombilla trasera Paso 1 Gire la tapa de cristal para extraerla.Paso 2 Limpie la tapa de cristal.Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.Paso 4 Instale la tapa de cristal.151/320 MANTENIMIENTO Y LIMPIEZA13. SOLUCIÓN DE PROBLEMAS ADVERTENCIA! Consulte los capítulos sobre seguridad.

13.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado. El horno no se enciende o no se calienta Problema Compruebe que... La placa no se enciende o no funciona. La batidora está bien conectada a la red eléc‐ trica. El horno no se calienta. El apagado automático está desactivado. El horno no se calienta. No ha saltado el fusible. El horno no se calienta. El icono del candado está apagado. Componentes Problema Compruebe que... La bombilla está apagada. Horneado húmedo + ventilador - está encendi‐ do. La bombilla no funciona. La bombilla se ha fundido. La junta de la puerta está dañada. No utilice el horno. Póngase en contacto con el Servicio técnico oficial. Código de error La pantalla muestra… Compruebe que... 00:00 Se ha producido un corte de corriente. Ajuste la hora. Si la pantalla muestra un código de error que no está en esta tabla, apague y encienda el fusible de la vivienda para reiniciar el horno. Si el código de error se repite, contacte con un Centro de servicio autorizado. 152/320 SOLUCIÓN DE PROBLEMASLimpieza Problema Compruebe que... Hay agua en el interior del horno. No hay demasiada agua en el depósito de agua. - el indicador está apagado. No hay agua suficiente en el depósito. Si el agua empieza a verterse en el horno y el indi‐ cador sigue apagado, póngase en contacto con el servicio técnico. - indicador está encendido. Hay agua suficiente en el depósito. Si el depó‐ sito está lleno y el indicador sigue encendido, póngase en contacto con el servicio técnico. La cocción al vapor no funciona. No hay residuos de cal en la abertura de la en‐ trada de vapor. La cocción al vapor no funciona. Hay agua en el depósito. El depósito de agua tarda más de tres minutos en vaciarse o el agua fluye desde la entrada de entrada del vapor. No hay residuos de cal en la abertura de la en‐ trada de vapor. Limpie el depósito de agua.

13.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado. Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato. Se recomienda escribir los datos aquí: Modelo (MOD): ......................................... Número de producto (PNC) ......................................... Número de serie (S.N.) ......................................... 153/320 SOLUCIÓN DE PROBLEMAS14. EFICACIA ENERGÉTICA

14.1 Información del producto y hoja de información del producto*

Nombre del proveedor Electrolux Identificación del modelo KOCDH76X 949494268 Índice de eficiencia energética 81.2 Clase de eficiencia energética A+ Consumo de energía con una carga estándar, modo con‐ vencional

Consumo de energía con una carga estándar, modo de ventilador forzado

Número de cavidades 1 Fuente de energía Electricidad Volumen 72 L Tipo de horno Horno empotrable Masa 32.6 kg

• Para la Unión Europea según los Reglamentos de la UE 65/2014 y 66/2014. Para la República de Bielorrusia según STB 2478-2017, apéndice G; STB 2477-2017, anexos A y

Para Ucrania según 568/32020. La clase de eficiencia energética no es aplicable a Rusia. EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Gamas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

14.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día. Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición. Utilice utensilios de cocina de metal para mejorar el ahorro energético. 154/320 EFICACIA ENERGÉTICANo precaliente el aparato antes de cocinar en la medida de lo posible. Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez. Cocción con ventilador En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía. Calor residual La bombilla y el ventilador siguen funcionando. Al apagar el aparato la pantalla mostrará el calor residual. El calor puede emplearse para mantener caliente los alimentos. Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando. Utilice el calor residual para calentar otros platos. Mantener calientes los alimentos Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible. El indicador de calor residual o la temperatura aparecen en la pantalla. Cocción con la bombilla apagada Apague la luz mientras cocina. Enciéndala únicamente cuando la necesite. Horneado húmedo + ventilador Función diseñada para ahorrar energía durante la cocción. Cuando utilice esta función, la lámpara se apagará automáticamente después de 30 segundos. Puede volver a encender la luz, pero de este modo reducirá el ahorro energético esperado.

- seleccione para acceder al Menú. Menú estructura Cocción asistida Limpieza Ajustes Paso 1 Paso 2 Paso 3 Paso 4 Paso 5 O1 - 10 Seleccione la Menú, Ajustes. Confirmar ajus‐ te. Seleccione el ajuste. Confirmar ajus‐ te. Ajuste el valor y pulse . 155/320 ESTRUCTURA DEL MENÚAjustes O1 Hora Cambiar O2 Brillo de la pantalla 1 - 5 O3 Tono de teclas 1 - Pitido

apagado O4 Volumen del timbre 1 - 4 O5 Tiempo de funciona‐ miento Encendido/ Apagado O6 Luz Encendido/ Apagado O7 Calentamiento rápido Encendido/ Apagado O8 Modo demostración Código de ac‐ tivación. 2468 O9 Versión del software Comprobar O10 Restaurar todos los ajustes Sí / No

16. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal. 156/320
