Tipo de producto	Horno eléctrico empotrable
Marca	Electrolux
Modelo	EOD3H50TH
Dimensiones (Alto x Ancho x Fondo)	589 x 595 x 569 mm
Dimensiones de empotramiento (Al x An x Fd)	589 x 560 x 548 mm
Peso neto	28.1 kg
Alimentación eléctrica	230 V / 50 Hz, cable 1.5 m, sección según potencia
Capacidad	72 litros
Clase energética	A
Consumo energético (convencional)	0.93 kWh/ciclo
Consumo energético (calor giratorio)	0.81 kWh/ciclo
Número de niveles de rejilla	5
Funciones de cocción	Calor giratorio, Calor giratorio PLUS, Calor giratorio húmedo, Grill, Turbo grill, Función Pizza, Calentamiento Superior/Inferior, Cocción de suelo
Funciones del reloj	Temporizador, Duración, Hora actual
Sistema de limpieza	Aqua Clean (limpieza a vapor)
Iluminación interior	Sí, bombilla halógena 300°C
Seguridad	Termostato de seguridad, apagado automático, bloqueo para niños
Accesorios incluidos	Rejilla metálica, bandeja de cocción, bandeja para asar, guías telescópicas
Mantenimiento	Soportes de rejilla extraíbles, puerta desmontable (2 vidrios), bandeja de cavidad extraíble
Índice de reparabilidad	Piezas de repuesto disponibles (bombilla, resistencias, etc.)

Preguntas frecuentes - EOD3H50TH ELECTROLUX

¿Cómo usar la función Calor giratorio PLUS para añadir humedad?

Llena la bandeja de la cavidad con un máximo de 250 ml de agua del grifo, selecciona la función Calor giratorio PLUS, ajusta la temperatura y precalienta 10 min en vacío antes de hornear. No abras la puerta durante la cocción.

¿Cómo limpiar eficazmente el horno con Aqua Clean?

Vierte 200 ml de agua en la bandeja, selecciona la función Limpieza Aqua Clean a 90°C durante 30 min. Una vez finalizado el ciclo, seca la cavidad con un paño suave.

¿Qué hacer si la pantalla muestra 12.00?

Significa que ha habido un corte de corriente. Vuelve a ajustar la hora actual presionando la tecla ⏻ y luego + o -.

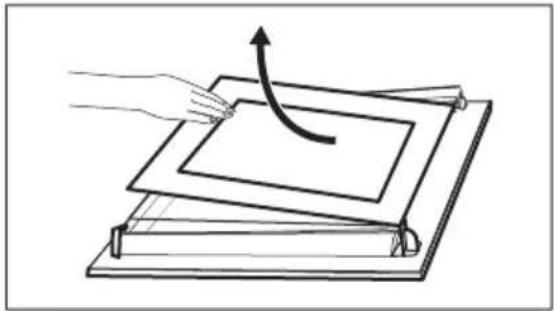

¿Cómo quitar y limpiar los vidrios de la puerta?

Abre la puerta completamente, levanta los pestillos de las bisagras, cierra a media carrera y luego retira la puerta. Desengancha el marco de la puerta y saca el vidrio interior. Limpia con agua jabonosa y vuelve a montar siguiendo los pasos inversos.

¿Qué modos de cocción usar para ahorrar energía?

Usa la función Calor giratorio húmedo o el calor giratorio. Evita precalentar innecesariamente y optimiza el calor residual. Reduce la temperatura de 3 a 10 min antes del final de la cocción.

¿Cómo ajustar el temporizador?

Presiona varias veces ⏻ hasta que parpadee el símbolo ♘, luego usa + y - para ajustar la duración deseada. El temporizador se activa después de 5 segundos. Una señal sonora suena al final.

¿Puedo usar láminas de aluminio en el fondo del horno?

No, nunca coloques papel de aluminio directamente en el fondo de la cavidad, ya que podría dañar el esmalte y provocar sobrecalentamiento.

¿Cuál es la capacidad máxima de la bandeja de la cavidad?

La capacidad máxima es de 250 ml. Nunca llenes la bandeja durante la cocción o cuando el horno esté caliente. Usa agua del grifo.

¿Cómo reemplazar la bombilla de iluminación del horno?

Apaga el horno y espera a que se enfríe. Desconecta la alimentación. Gira el difusor de vidrio para retirarlo, reemplaza la bombilla por una bombilla halógena resistente a 300°C, luego vuelve a colocar el difusor.

¿Por qué sale agua de la bandeja de la cavidad?

Esto ocurre si la bandeja está demasiado llena. Respeta la capacidad máxima de 250 ml y no viertas agua cuando el horno esté caliente. Verifica también que la bandeja esté correctamente insertada.

MANUAL DE USUARIO EOD3H50TH ELECTROLUX

ES Manual de instrucciones | Horno 93

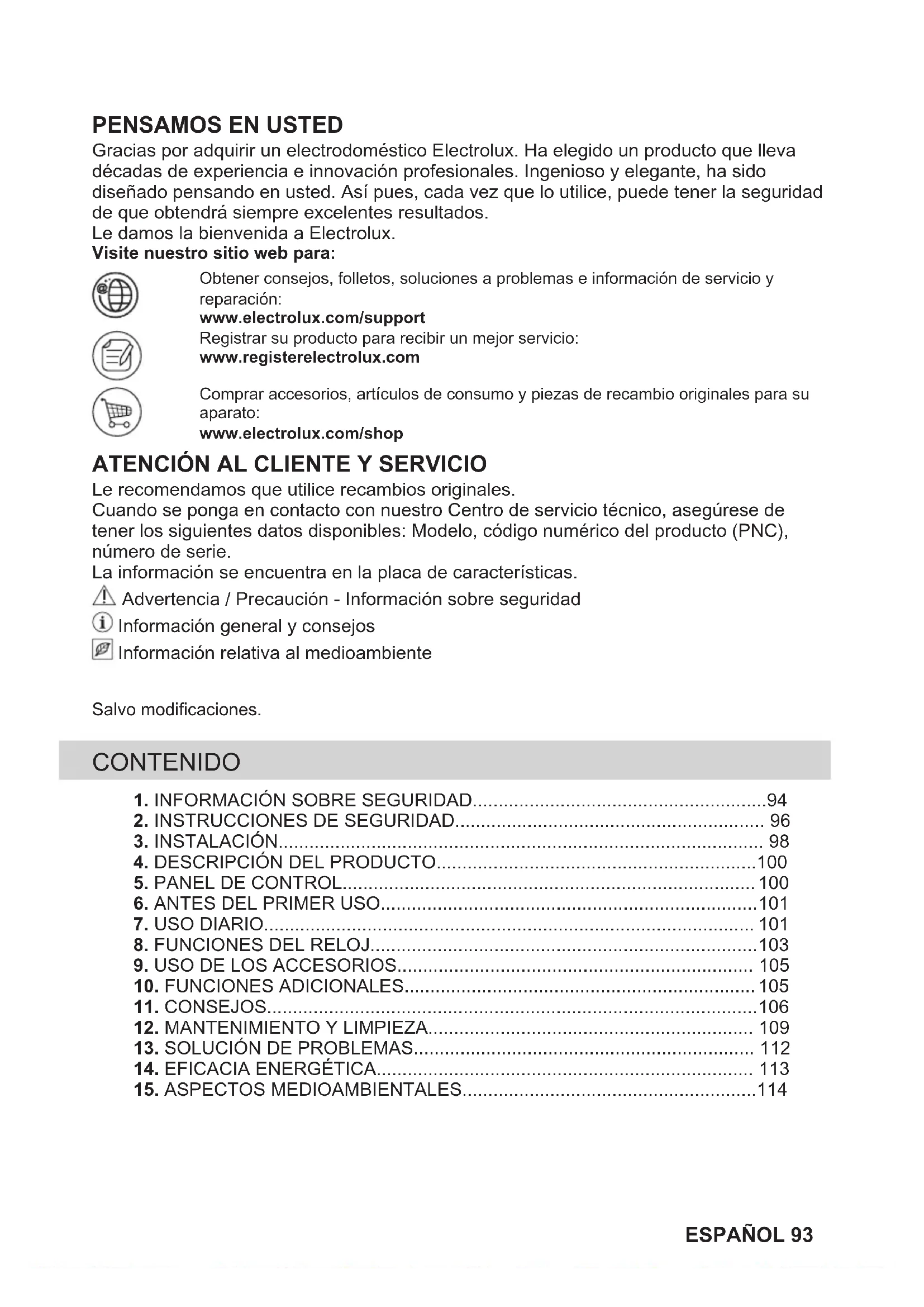

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados.

Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:

www.electrolux.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie.

La información se encuentra en la placa de características.

Advertencia / Precaución - Información sobre seguridad

i Información general y consejos

Información relativa al medioambiente

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD....94

2. INSTRUCCIONES DE SEGURIDAD....96

3. INSTALACIÓN....98

4. DESCRIPCIÓN DEL PRODUCTO....100

5. PANEL DE CONTROL....100

6. ANTES DEL PRIMER USO....101

7. USO DIARIO....101

8. FUNCIONES DEL RELOJ....103

9. USO DE LOS ACCESORIOS.... 105

10. FUNCIONES ADICIONALES.... 105

11. CONSEJOS....106

12. MANTENIMIENTO Y LIMPIEZA.... 109

13. SOLUCIÓN DE PROBLEMAS.... 112

14. EFICACIA ENERGÉTICA.... 113

15. ASPECTOS MEDIOAMBIENTALES....114

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

- Este aparato está diseñado exclusivamente para cocinar.

- Este aparato está diseñado para uso doméstico en interiores.

- Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

- Solo un electricista cualificado puede instalar este aparato y sustituir el cable.

- No utilice el aparato antes de instalarlo en la estructura empotrada.

- Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.

- Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

- ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.

- ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.

- Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.

- Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.

- No utilice un limpiador a vapor para limpiar el aparato.

- No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.
• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica.

Altura mínima del armario(Altura mínima del armariodebajo de la encimera)	580 (600) mm
Ancho del armario 560 mm
Profundidad del armario 550 (550) mm
Altura de la parte frontal delaparato	589 mm
Altura de la parte traseradel aparato	571 mm
Anchura de la parte frontaldel aparato	595 mm
Anchura de la parte traseradel aparato	559 mm
Fondo del aparato 569 mm
Fondo empotrado del apa-rato	548 mm
Fondo con la puerta abierta 1022 mm

Tamaño mínimo de la abertura de ventilación. Abertura situada en la parte trase-ra inferior

560x20 mm

Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera

1500 mm

Tornillos de montaje 4x25 mm

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• El aparato se suministra con enchufe y cable de red.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para ver la sección del cable, consulte la potencia total indicada en la placa de características. También puede consultar la tabla:

Potencia total (W) Sección del cable (mm²)

máximo 1380 3x0.75

máximo 2300 3x1

máximo 3680 3x1.5

El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase marrón y neutro azul.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.

• Asegúrese de que las aberturas de ventilación no están bloqueadas.

• No deje el aparato desatendido durante el funcionamiento.

• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Riesgo de daños en el aparato.

• Para evitar daños o decoloraciones en el esmalte:
• no coloque recipientes ni otros objetos directamente en la base.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• no ponga agua directamente en el aparato caliente.
• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.
• tenga cuidado al retirar o instalar los accesorios.

- La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

- Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.

- Cocina siempre con la puerta del aparato cerrada.

- Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento

o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Riesgo de lesiones o de daños en el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Iluminación interna

ADVERTENCIA!

Riesgo de descarga eléctrica.

- En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por

separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.
• Utilice solo bombillas de las mismas características.

2.6 Asistencia tecnica

- Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

- Utilice solamente piezas de recambio originales.

2.7 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Empotrado

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Resumen general

3 4 52 7 8 9 10 11 12 ① ② ③ ④ ⑤ ⑦

4.2 Accesorios

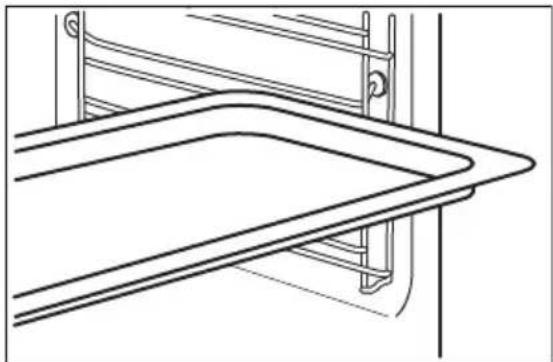

• Parrilla

Para utensilios de cocina, moldes de pastelería, asados.

- Bandeja

Para bizcochos y galletas.

• Parrilla/sartén para asar

1 Panel de control
2 Mando de las funciones de cocción
3 Piloto/símbolo de alimentación

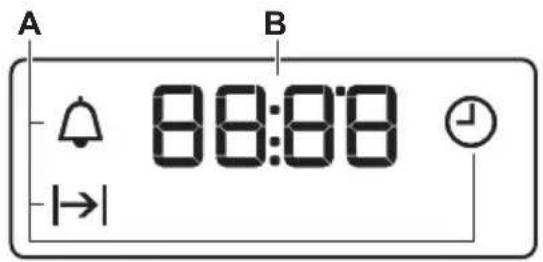

4 Pantalla
5 Mando de control (para la temperatura)
6 Indicador/símbolo de temperatura
7 Resistencia
8 Bombilla
9 Ventilador
10 Relieve de la cavidad- Contenedor de limpieza con agua
11 Soporte de parrilla extraíble
12 Posiciones de las parrillas

Para hornear y asar o como bandeja para grasa.

Con los carriles telescópicos es más fácil colocar y quitar los estantes.

5. PANEL DE CONTROL

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El mando sale del alojamiento.

5.2 Sensores / botones

—	Para ajustar la hora.
➊	Para ajustar una función de reloj.
+	Para ajustar la hora.

5.3 Pantalla

A B 08:08

A. Funciones del reloj B. Temporizador

6. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Antes del primer uso

El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala esté ventilada.

Paso 1 Paso 2

Paso 3

Ajuste el reloj Limpie el horno Precaliente el horno vacío

1. • pulse, para ajustar la hora. Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

2. Retire todos los accesorios del horno y carriles laterales extraíbles del horno.

3. Limpie el horno y los accesorios solo con un paño de microfibra humedecido en agua tibia y detergente suave.

4. Seleccione la temperatura máxima para la función: Tiempo: 1 h.

5. Seleccione la temperatura máxima para la función: Tiempo: 15 min.
6. Seleccione la temperatura máxima para la función: Tiempo: 15 min.

Apague el horno y espere a que esté frío. Coloque los accesorios y carriles de apoyo extraíbles en el horno.

7. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Cómo ajustar: Función de cocción

Paso 1 Gire el mando del horno para seleccionar una función de cocción.

Paso 2 Gire el mando de control para seleccionar la temperatura.

Paso 3 Al terminar la cocción, gire los mandos hasta la posición de apagado para apagar el horno.

7.2 Ajuste de la función: Turbo PLUS

ADVERTENCIA!

Podría sufrir quemaduras o dañar el aparato.

Paso 1 Asegúrese de que el horno esté frío.

Paso 2 Rellene el gofrado de la cavidad con agua del grifo.

i La capacidad máxima del gofrado de la cavidad es de 250 ml. No rellene el gofrado de la cavidad durante la cocción ni con el horno caliente.

Seleccione la función:

Paso 4 Gire el mando de temperatura para programar la temperatura.

Paso 5 Precaliente el horno vacío durante 10 minutos para crear humedad.

Paso 6 Coloque la comida en el horno. Consulte el capítulo "Consejos". No abra la puerta del horno durante la cocción.

Paso 7 Gire el mando de las funciones de cocción hasta la posición de apagado para apagar el horno.

Paso 8 Cuando haya terminado la función, abra la puerta con cuidado. La humedad liberada puede causar quemaduras.

Paso 9 Asegúrese de que el horno esté frío. Retire el agua restante del relieve del interior.

7.3 Funciones de cocción

Función de cocción

Aplicación

Posición de apagado

El horno está apagado.

Luz

Función de cocción

Aplicación

Turbo PLUS / Lim- pieza con agua

Para añadir humedad durante la cocción. Para conseguir el color adecuado y la corteza crujiente durante el horneado. Para aumentar la jugosidad al recalentar.

Consulte el capítulo "Mantenimiento y limpieza" para obtener más información sobre: Limpieza con agua.

Función de cocción	Aplicación
Horneado húmedo + ventil.	Función diseñada para ahorrar energía durante la cocción.Cuando se utiliza esta función,la temperatura del horno puedediferir de la temperatura programada. La potencia caloríficapuede reducirse. Para más información, consulte el capítulo“Uso diario”, Notas sobre: Horneado húmedo + ventil..
Calor inferior	Para hornear pasteles con base crujiente y conservar alimentos.
Aire caliente	Para hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos.Ajuste la temperatura entre 20 y40 °C menos que para Cocción convencional.
Grill turbo	Asado con aire caliente parapiezas de carne más grandes oaves con hueso en un nivel. Para gratinar y dorar.
Grill Rápido	Para asar al grill pequeñas cantidades de alimentos en grandes cantidades y tostar pan.

Función de cocción	Aplicación
Función pizza	Para hornear pizza. Para obtener un dorado más intenso y una base más crujiente.
Cocción convencional	Para hornear y asar alimentos en una posición de parrilla.

7.4 Notas sobre la función Moist Fan: Horneado húmedo + ventil.

Esta función se utilizaba para cumplir con los requisitos de eficiencia energética y diseño ecológico (según EU 65/2014 y EU 66/2014). Pruebas según: IEC/EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la función y el horno funcione con la máxima eficiencia energética posible.

Consulte las instrucciones de cocción en el capítulo "Consejos", Horneado húmedo + ventil..Para recomendaciones generales sobre ahorro energético, consulte el capítulo "Eficiencia energética", Ahorro energético.

8. FUNCIONES DEL RELOJ

8.1 Funciones del reloj

función de reloj Aplicación
Hora	Ajustar, modificar o comprobar la hora.
Duración	Programar la duración del funcionamiento del horno.
Avisador	Para configurar una cuenta atrás. Esta función no influye en el funcionamiento del horno. Puede ajustar esta función cualquier momento, incluso si el horno está apagado.

8.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora

- parpadea al conectar el horno a la corriente eléctrica si ha habido un corte de corriente o si no está ajustado el temporizador.

Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo cambiar: Hora

Paso 1 ⚠️ - pulsa repetidamente para cambiar la hora del día. ⏰ empieza a parpadear.

Paso 2 + , - pulsa para ajustar la hora. Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo ajustar: Duración

Paso 1 Programa una función y una temperatura del horno.

Paso 2 ⚠ - pulsa repetidamente. |→| empieza a parpadear.

Paso 3 +, - pulsa para fijar la duración. La pantalla muestra: |→|

|→| - parpadea cuando termina la hora ajustada. La señal suena y el horno se apaga.

Paso 4 Pulsa cualquier tecla para detener la señal.

Paso 5 Gira los mandos a la posición de apagado.

Paso 2 +, - pulsa para ajustar la hora. La función empieza automáticamente tras 5 segundos. Al finalizar el tiempo programado, sonará la señal acústica.

Paso 3 Pulsa cualquier tecla para detener la señal.

Paso 4 Gira los mandos a la posición de apagado.

Instrucciones para cancelar: Funciones de reloj

Paso 1 ⓣ - pulsa repetidamente hasta que el símbolo de la función de reloj empiece a parpadear.

Paso 2 Mantén pulsado: — La función de reloj se apaga después de unos segundos.

9. USO DE LOS ACCESORIOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras

también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

Parrilla:

Inserte la parrilla entre las guías del carril y asegú- rese de que las hendiduras apuntan hacia abajo.

Introduzca la bandeja entre las guías del carril de apoyo.

10.1 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de enfriamiento puede seguir funcionando hasta que se enfríe.

10.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

11. CONSEJOS

Consulte los capítulos sobre seguridad.

11.1 Recomendaciones de cocción

El horno tiene cinco niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El horno puede hornear o asar de forma diferente al horno que tenía antes.

Hornear pasteles

No abra la puerta del horno antes de que transcurran 3/4 del tiempo de cocción programado.

Si utiliza dos bandejas al mismo tiempo, mantenga un nivel vacío entre ellas.

Cocinar carne y pescado

Utilice una bandeja honda cuando cocine alimentos muy grasos para evitar que

posibles derrames o salpicaduras manchen el horno de forma permanente.

Deje reposar la carne unos 15 minutos antes de cortarla para que el jugo no se escurra.

Para evitar un exceso de humo en el horno durante el asado, añada un poco de agua a la bandeja honda. Para evitar la condensación de humo, añada agua cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, además de su consistencia y volumen.

Al principio, esté pendiente del avance la cocción. Averigüe los mejores ajustes (temperatura, tiempo de cocción, etc.) para sus utensilios de cocina, recetas y cantidades cuando utilice este aparato.

11.2 Horneado húmedo + ventil. - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mejor absorción del calor que los platos de color claro y brillantes.

8 cm de diámetro, 5 cm de altura

11.3 Horneado húmedo + ventil.

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

	(°C) (min)
Rollitos dulces, 12 piezas	bandeja o bandeja honda 175 3 40 - 50
Rollitos, 9 piezas bandeja o bandeja honda 180 2 35 - 45
Pizza congelada, 0,35 kg	parrilla 180 2 45 - 55
Brazo de gitano bandeja o bandeja honda 170 2 30 - 40
Brownie bandeja o bandeja honda 170 2 45 - 50
Soufflé, 6 piezas ramekin cerámico sobre parri-lla	190 3 45 - 55
Base de masa brisé molde de base sobre parrilla 180 2 35 - 45
Tarta Victoria bandeja de hornear sobre pa-rrilla	170 2 35 - 50
Pescado pochado, 0,3 kg	bandeja o bandeja honda 180 2 35 - 45
Pescado entero, 0,2 kg	bandeja o bandeja honda 180 3 25 - 35
Filete de pescado, 0,3 kg	molde para pizza sobre parrilla 170 3 30 - 40
Carne pochada, 0,25 kg	bandeja o bandeja honda 180 3 35 - 45
Shashlik, 0,5 kg bandeja o bandeja honda 180 3 40 - 50
Galletas, 16 piezas bandeja o bandeja honda 150 2 30 - 45
Mostachones de al-mendra, 20 piezas	bandeja o bandeja honda 180 2 45 - 55
Magdalenas, 12 pie-zas	bandeja o bandeja honda 170 2 30 - 40
Tarta salada, 16 pie-zas	bandeja o bandeja honda 170 2 35 - 45
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda 150 2 40 - 50
Tartaletas, 8 piezas bandeja o bandeja honda 170 2 30 - 40
Verduras pochadas, 0,4 kg	bandeja o bandeja honda 180 2 35 - 45
Tortilla vegetariana molde para pizza sobre parrilla 180 3 35 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda 180 4 35 - 45

11.4 Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC 60350-1.

				(°C) (min)
Pastelillos, 20 unidas-por bandeja	Cocción convencional	Bandeja 3 170 20 - 35 -
Pastelillos, 20 unidas-por bandeja	Aire caliente Bandeja 3 150 - 160 20 - 35 -
Pastelillos, 20 unidas-por bandeja	Aire caliente Bandeja 2 y 4 150 - 160 20 - 35 -
Tarta de manzana, 2 moldes, ∅ 20 cm	Cocción convencional	Parrilla 2 180 70 - 90 -
Tarta de manzana, 2 moldes, ∅ 20 cm	Aire caliente Parrilla 2 160 70 - 90 -
Bizcocho sin grasa, molde para bizcocho ∅26 cm	Cocción convencional	Parrilla 2 170 40 - 50 Precaliente el horno				durante 10 min
Bizcocho sin grasa, molde para bizcocho ∅26 cm	Aire caliente Parrilla 2 160 40 - 50 Precaliente el horno					durante 10 min
Bizcocho sin grasa, molde para bizcocho ∅26 cm	Aire caliente Parrilla 2 y 4 160 40 - 60 Precaliente el horno					durante 10 min
Mantecados	Aire caliente Bandeja 3 140 - 150 20 - 40 -
Mantecados	Aire caliente Bandeja 2 y 4 140 - 150 25 - 45 -
Mantecados	Cocción convencional	Bandeja 3 140 - 150 25 - 45 -
Tostadas, 4 - 6 trozos	Grill Parrilla 4 máx. 1 - 5 Precaliente el horno					durante 10 min

		(°C) (min)
Hamburguesa de vacuno, 6 piezas, 0,6 kg	Grill Parrilla, ban-deja de go-teo	4 máx. 20 - 30 Coloque la parrilla en	el cuarto nivel y la gra-sera en el tercer nivel del horno. De la vuelta a la comida a la mitad del tiempo de cocción. Precaliente el horno durante 10 min

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Notas sobre la limpieza

Agentes limpiadores

Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave. Limpie y compruebe la junta de la puerta alrededor del interior.

Utilice un producto de limpieza para limpiar las superficies metálicas.

Limpie las manchas con un detergente suave.

Uso diario

Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.

Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el aparato más de 20 minutos. Seque la cavidad solo con un paño de microfibra después de cada uso.

Accesorios

Limpie todos los accesorios después de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas.

Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

12.2 Cómo limpiar: Relieve de la cavidad

Limpie el relieve del interior

Vertir: 250 ml de vinagre blanco en el relieve del interior. Use como máximo un 6% de vinagre sin aditivos.

Deje que el vinagre disuelva los restos de cal a temperatura ambiente durante 30 minutos.

Limpie la cavidad con agua templa- da y un paño suave.

Para la función: Turbo PLUSlimpie el horno cada 5 a 10 ciclos de cocción.

12.3 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

Paso 1 Apague el horno y espere a que esté frío.

Paso 2 Tire de la parte delantera del carril de apoyo para separarlo de la pared lateral.

Paso 3 Tire del extremo trasero del carril de apoyo para separarlo de la pared y extráigalo.

Paso 4 Instale los carriles de apoyo en el orden inverso. Los pasadores de retención de los carriles telescópicos deben apuntar hacia delante.

1 2

12.4 Instrucciones de uso: Limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno.

Paso 1 Vierta agua en el relieve del interior. 200 ml.

Paso 2

Seleccione la función:

Paso 3 Ajuste la temperatura a 90 °C.

Paso 4 Deje funcionar el horno 30 minutos.

Paso 5 Apague el horno.

Paso 6 Espere hasta que el horno esté frío. Se- que el interior con un paño suave.

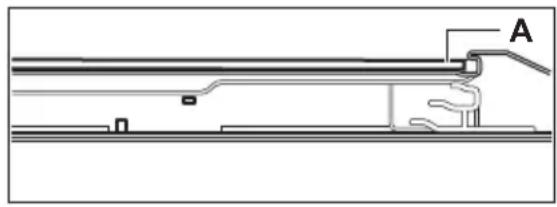

12.5 Cómo quitar e instalar: Puerta

La puerta del horno tiene dos paneles de cristal. Puede retirar la puerta del horno y el panel interno de cristal para limpiarlo. Lee enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilices el horno sin los paneles de cristal.

Paso 1 Abra completamente la puerta y sujete las dos bisagras.
Paso 2 Levanta y tira de los pestillos hasta que ha-gan clic.
Paso 3 Cierre la puerta del horno hasta la primera posición de apertura (a mitad de camino). A continuación, levanta y tira de la puerta para extraerla de su sitio.
Paso 4 Coloque la puerta sobre un paño suave en una superficie estable.
Paso 5 Sujete el marco de la puerta (B) por el borde superior de la puerta por ambos lados y em-puje hacia dentro para soltar el cierre.
Paso 6 Tire del borde del acabado de la puerta ha-cia delante para desengancharla.
Paso 7 Sujete el panel de la puerta de cristal por el borde superior y extráigalo con cuidado.Asegúrese de que el cristal se desliza com-pletamente fuera de los soportes.

Paso 8 Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal con cuidado. No limpies los paneles de cristal en el lavavajillas.

Paso 9 Después de la limpieza, instala el panel de cristal y la puerta del horno.

Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos.

La zona serigrafiada debe estar orientada hacia el lado interior de la puerta. Después de la instalación, asegúrate de que la superficie del marco del panel de cristal de las zonas serigrafiadas no esté áspera al contacto.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca correctamente el panel de cristal interno en los puntos de sujeción adecuados.

12.6 Cómo cambiar: Bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa.

Antes de reemplazar la bombilla:

Paso 1 Paso 2 Paso 3
Apague el horno. Espere hasta que el horno esté frío.	Desconecte el horno de la red. Coloque un paño en el fondo de la cavidad.

Bombilla trasera

Paso 1 Gire la tapa de cristal para extraerla.

Paso 2 Limpie la tapa de cristal.

Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.

Paso 4 Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

13.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

Problema Compruebe que...

El horno no se calienta. Ha saltado el fusible.
La junta de la puerta está dañada.	No utilice el horno. Póngase en contacto con el servicio técnico autorizado.
La pantalla muestra “12.00”.	Se ha producido un corte de corriente. Ajuste la hora.

Problema Compruebe que...

El agua se sale del gofra-do de la cavidad.	Hay demasiada agua enel gofrado de la cavidad.
Rendimiento de cocciónno satisfactorio de la fun-ción: Turbo PLUS .	Ha llenado el gofrado dela cavidad con agua.

Problema Compruebe que...

La bombilla no funciona. La bombilla se ha fundido.

13.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado.

Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato.

Se recomienda escribir los datos aquí:

Modelo (MOD):

Número de producto (PNC)

Número de serie (S.N.)

14. EFICACIA ENERGÉTICA

14.1 Información del producto y ficha de información del producto conforme a la normativa de la UE sobre etiquetado energético y diseño ecológico

Nombre del proveedor Electrolux

Identificación del modelo EOD3H50TH 949499356

Índice de eficiencia energética 95.3

Clase de eficiencia energética A

Consumo de energía con una carga estándar, modo convencional 0.93kWh/ciclo

Consumo de energía con una carga estándar, modo de ventilador 0.81kWh/ciclo forzado

Número de cavidades 1

Fuente de energía Electricidad

Volumen 72l

Tipo de horno Horno empotrable

Masa 28.1kg

IEC/EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Cocinas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

14.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día.

Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice utensilios de cocina de metal para mejorar el ahorro energético.

No precaliente el aparato antes de cocinar en la medida de lo posible.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo + ventil.

Función diseñada para ahorrar energía durante la cocción.

15. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

[Non-Text]

......

[EMPTY]

[EMPTY]

[EMPTY]

......

......

......

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

[EMPTY]

[EMPTY]
