EOD3H50TH - Forno elettrico ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno elettrico da incasso
Marca	Electrolux
Modello	EOD3H50TH
Dimensioni (Altezza x Larghezza x Profondità)	589 x 595 x 569 mm
Dimensioni di incasso (A x L x P)	589 x 560 x 548 mm
Peso netto	28.1 kg
Alimentazione elettrica	230 V / 50 Hz, cavo 1.5 m, sezione in base alla potenza
Capacità	72 litri
Classe energetica	A
Consumo energetico (convenzionale)	0.93 kWh/cycle
Consumo energetico (calore ventilato)	0.81 kWh/cycle
Numero di livelli di griglia	5
Funzioni di cottura	Calore ventilato, Calore ventilato PLUS, Calore ventilato umido, Grill, Turbo grill, Funzione Pizza, Riscaldamento Alto/Basso, Cottura suola
Funzioni dell'orologio	Timer, Durata, Ora corrente
Sistema di pulizia	Aqua Clean (pulizia a vapore)
Illuminazione interna	Sì, lampada alogena 300°C
Sicurezza	Termostato di sicurezza, spegnimento automatico, blocco bambini
Accessori forniti	Griglia metallica, teglia da forno, leccarda, guide telescopiche
Manutenzione	Supporti griglia rimovibili, porta smontabile (2 vetri), vasca della cavità rimovibile
Indice di riparabilità	Ricambi disponibili (lampada, resistenze, ecc.)

Domande frequenti - EOD3H50TH ELECTROLUX

Come utilizzare la funzione Calore ventilato PLUS per aggiungere umidità?

Riempire la vasca della cavità con massimo 250 ml di acqua del rubinetto, selezionare la funzione Calore ventilato PLUS, impostare la temperatura e preriscaldare per 10 min a vuoto prima di infornare. Non aprire la porta durante la cottura.

Come pulire efficacemente il forno con Aqua Clean?

Versare 200 ml di acqua nella vasca, selezionare la funzione Pulizia Aqua Clean a 90°C per 30 min. Una volta terminato il ciclo, asciugare la cavità con un panno morbido.

Cosa fare se il display indica 12.00?

Significa che c'è stata un'interruzione di corrente. Impostare nuovamente l'ora corrente premendo il tasto ⏻ e poi + o -.

Come rimuovere e pulire i vetri della porta?

Aprire completamente la porta, sollevare i fermi delle cerniere, chiudere a metà, quindi rimuovere la porta. Sganciare la guarnizione della porta ed estrarre il vetro interno. Pulire con acqua saponata e rimontare seguendo i passaggi inversi.

Quali modalità di cottura utilizzare per risparmiare energia?

Utilizzare la funzione Calore ventilato umido o il calore ventilato. Evitare di preriscaldare inutilmente e ottimizzare il calore residuo. Ridurre la temperatura da 3 a 10 min prima della fine della cottura.

Come impostare il timer?

Premere più volte ⏻ fino a quando il simbolo ♘ lampeggia, quindi utilizzare + e - per impostare la durata desiderata. Il timer si avvia dopo 5 secondi. Un segnale acustico suona alla fine.

Posso usare fogli di alluminio sul fondo del forno?

No, non posizionare mai fogli di alluminio direttamente sul fondo della cavità, poiché potrebbe danneggiare lo smalto e causare surriscaldamento.

Qual è la capacità massima della vasca della cavità?

La capacità massima è di 250 ml. Non riempire mai la vasca durante la cottura o quando il forno è caldo. Utilizzare acqua del rubinetto.

Come sostituire la lampada di illuminazione del forno?

Spegnere il forno e attendere che si raffreddi. Scollegare l'alimentazione. Ruotare il diffusore in vetro per rimuoverlo, sostituire la lampada con una lampada alogena resistente a 300°C, quindi rimontare il diffusore.

Perché esce acqua dalla vasca della cavità?

Ciò accade se la vasca è troppo piena. Rispettare la capacità massima di 250 ml e non versare acqua quando il forno è caldo. Verificare anche che la vasca sia inserita correttamente.

MANUALE UTENTE EOD3H50TH ELECTROLUX

IT Istruzioni per l'uso | Forno 70

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati.

Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni sono riportate sulla targhetta identificativa.

⚠️ Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

① Informazioni generali e suggerimenti

Informazioni ambientali

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA....71

2. ISTRUZIONI DI SICUREZZA....73

3. INSTALLAZIONE....76

4. DESCRIZIONE DEL PRODOTTO....77

5. PANNELLO DEI COMANDI....78

6. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO....78

7. UTILIZZO QUOTIDIANO....79

8. FUNZIONI DEL TIMER.... 81

9. UTILIZZO DEGLI ACCESSORI.... 82

10. FUNZIONI AGGIUNTIVE....83

11. CONSIGLI E SUGGERIMENTI UTILI.... 83

12. PULIZIA E CURA....86

13. RISOLUZIONE DEI PROBLEMI....90

14. EFFICIENZA ENERGETICA....91

15. CONSIDERAZIONI SULL'AMBIENTE....92

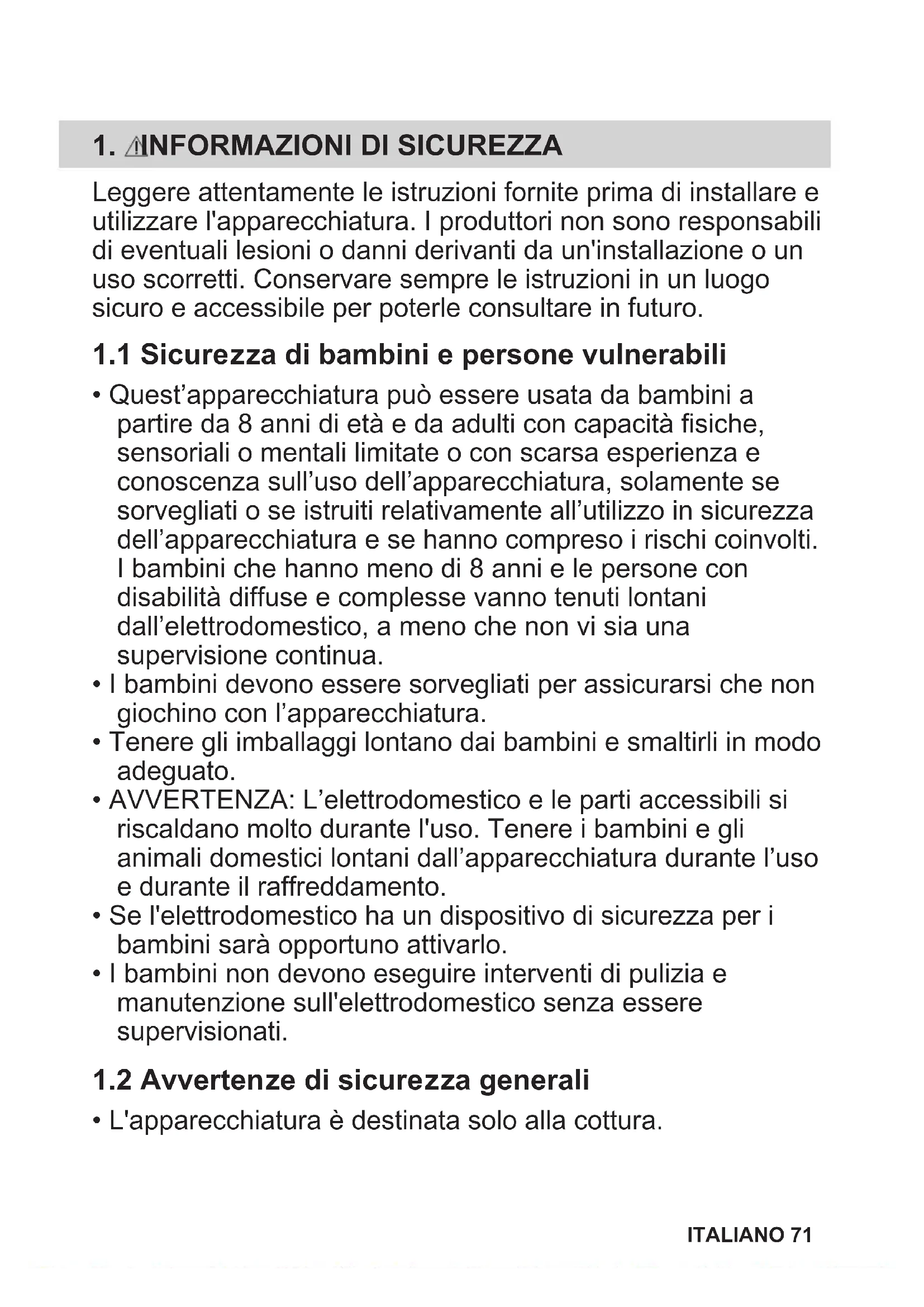

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza di bambini e persone vulnerabili

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

- I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.

- Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.

- Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

- I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

- L'apparecchiatura è destinata solo alla cottura.

• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
• L'installazione dell'apparecchiatura e la sostituzione dei cavideve essere effettuata unicamente da personale qualificato.
• Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.
• Prima di ogni operazione di manutenzione, scollegare l'apparecchiatura dall'alimentazione elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
• AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Prestare attenzione a non toccare le resistenze o la superficie della cavità dell'apparecchiatura.
• Utilizzare sempre guanti da forno per rimuovere o inserire accessori o pirofile.
• Per rimuovere i supporti del ripiano, tirare prima la parte anteriore del supporto del ripiano e poi l'estremità posteriore lontano dalle pareti laterali. Installare i supporti ripiani seguendo al contrario la procedura indicata.
• Non utilizzare vaporelle per pulire l'elettrodomestico.
• Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
  • Non tirare l'apparecchiatura per la maniglia.
  • Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Prima di montare l'apparecchiatura controllare che la porta dell'apparecchio si apra senza limitazioni.
  • L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Quest'ultimo funziona a corrente elettrica.

Altezza minima del mobiletto (mobiletto sotto all'altezza minima del piano di lavoro)

580 (600) mm

Larghezza del mobiletto 560 mm

Profondità del mobiletto 550 (550) mm
Altezza della parte anterio-re dell'apparecchiatura	589 mm
Altezza della parte posteriore dell'apparecchiatura	571 mm
Larghezza della parte anteriore dell'apparecchiatura	595 mm
Larghezza della parte posteriore dell'apparecchiatu-ra	559 mm
Profondità dell'apparec-chiatura	569 mm

Profondità di incasso del-l'apparecchiatura

548 mm

Profondità con porta aperta 1022 mm

Dimensioni minime dell'a-pertura di ventilazione.	560x20 mm
Apertura collocata sul lato posteriore inferiore

Lunghezza del cavo di alimentazione. Il cavo è collocato nell'angolo destro del lato posteriore

1500 mm

Viti di montaggio 4x25 mm

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
  • L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  • Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete.

Tipi di cavi disponibili per l'installazione o la sostituzione per l'Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Per la sezione del cavo fare riferimento alla potenza totale sulla targhetta dei dati. È anche possibile consultare la tabella:

Potenza totale (W) Sezione del cavo (mm²)

massimo 1380 3x0.75

massimo 2300 3x1

massimo 3680 3x1.5

Il cavo di terra (cavo verde/giallo) deve essere 2 cm più lungo rispetto al cavo di fase marrone e a quello neutro blu.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

- Non modificare le specifiche tecniche dell'apparecchiatura.

• Assicurarsi che le aperture di ventilazione non siano bloccate.
• Non lasciare l'elettrodomestico incustodito durante il funzionamento.
• Spegnere l'elettrodomestico dopo ogni utilizzo.
• Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.
• Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
• Non esercitare pressione sullo sportello aperto.
• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.
• Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.
• Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

- Per evitare danni o lo scolorimento dello smalto:

• Non collocare pirofile o altri oggetti all'interno dell'elettromestico direttamente sul fondo.
• Non collocare la pellicola di alluminio direttamente sul fondo della cavità dell'elettrodomestico.
• Non versare acqua direttamente all'interno dell'elettrodomestico caldo.
• Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura.
• Prestare attenzione in fase di rimozione o installazione degli accessori.

- Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.

• Usare una leccarda per torte umide. I succhi di frutta causano macchie che possono essere permanenti.
• Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.
• Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dopo l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.

2.4 Pulizia e cura

AVVERTENZA!

Rischio di lesioni, di incendio o di danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.
• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.
• Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
• Pulire regolarmente l'elettrodomestico per evitare il deterioramento dei materiali che compongono la superficie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

2.5 Illuminazione interna

AVVERTENZA!

Pericolo di scossa elettrica.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.
• Servirsi unicamente di lampadine con le stesse specifiche tecniche.

2.6 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.
• Utilizzare solo ricambi originali.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini, o animali restino intrappolati nell'apparecchiatura.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Incasso

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

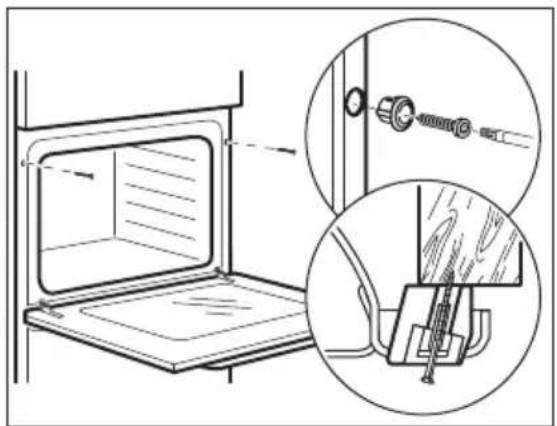

3.2 Fissaggio nel mobile

4. DESCRIZIONE DEL PRODOTTO

4.1 Panoramica generale

3 4 52 12 ⑤ ④ ③ ② ① 7 8 9 10 11

4.2 Accessori

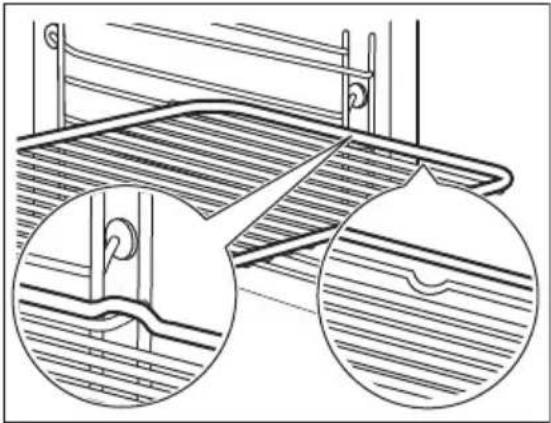

• Ripiano a filo Per stoviglie, stampi per dolci, arrosti.

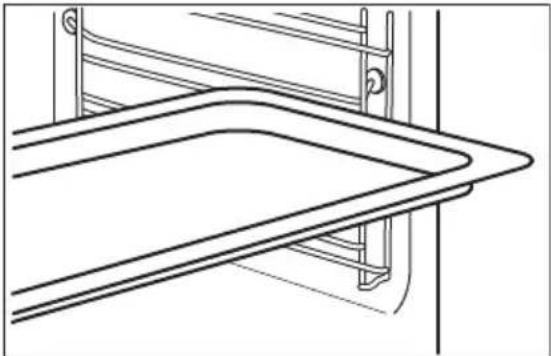

  • Lamiera dolci Per torte e biscotti.
  • Leccarda Per cuocere al forno e arrostire o per raccogliere il grasso.

1 Pannello dei comandi
2 Manopola di regolazione delle funzioni cottura
3 Spia/simbolo alimentazione
4 Display
5 Manopola di regolazione (per la temperatura)
6 Indicatore/simbolo della temperatura
7 Resistenza
8 Lampadina
9 Ventola
10 Goffratura cavità- Contenitore pulizia con acqua
11 Supporto ripiano, rimovibile
12 Posizioni ripiano

- Guide telescopiche Grazie alla guide telescopiche sarà possibile inserire ed estrarre i ripiani in modo più facile.

5. PANNELLO DEI COMANDI

5.1 Manopola incassabile

Per utilizzare l'apparecchiatura, premere la manopola. La manopola fuoriesce.

5.2 Campo sensore / Pulsante

—	Per impostare l'ora.
💡	Per impostare una funzione orologio.
+	Per impostare l'ora.

5.3 Display

A B 88:08 →

A. Funzioni dell'orologio
B. Timer

6. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Prima di utilizzare l'apparecchiatura per la prima volta

Il forno può produrre un odore sgradevole e fumo in fase di preriscaldamento. Accertarsi che la stanza sia ventilata.

Passaggio 1 Passaggio 2

Passagio 3

Imposta l'orologio Pulire il forno Preriscaldare il forno vuoto

1.,

- premere per imposta- re l'ora. Dopo 5 secondi circa, la spia smette di lampeggiare e l'orologio indica l'ora impostata.

1. Rimuovere gli accessori e i supporti ripiano rimovibili dal forno.

2. Per pulire il forno e gli accessori, utilizza solo un panno in microfibra imbevuto di acqua tie-pida e detergente delicato.

3. Impostare la temperatura massima per la funzione: □ Tempo: 1 h

4. Impostare la temperatura massima per la funzione: Tempo: 15 min.

5. Impostare la temperatura massima per la funzione: Tempo: 15 min.

Spegnere il forno e attendere che si raffreddi. Collocare gli accessori e i supporti ripiano rimovibili nel forno.

7. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Come impostare: Funzione cottura

Passaggio 1 Ruotare la manopola delle funzioni di riscaldamento per selezionare una funzione di riscaldamento.

Passaggio 2 Ruotare la manopola di controllo per selezionare la temperatura.

Passaggio 3 Al termine della cottura, ruotare le manopole fino alla posizione off per spegnere il forno.

7.2 Impostazione della funzione: Cottura ventilata PLUS

AVVERTENZA!

Rischio di ustioni e di danni all'apparecchiatura.

Fase 1 Accertarsi che il forno sia freddo.

Passaggio 2

Riempire l'incavo della cavità con acqua di rubinetto.

i La capacità massima della goffratura della cavità è 250 ml. Non riempire la goffratura della cavità con acqua durante la cottura o quando il forno è caldo.

Impostare la funzione:

Passaggio 4

Ruotare la manopola di regolazione temperatura per impostare la temperatura.

Passaggio 5	Preriscaldare il forno vuoto per 10 minuti per creare umidità.
Passaggio 6	Mettere gli alimenti in forno.Fare riferimento al capitolo “Consigli e suggerimenti utili”.Non aprire mai la porta del forno durante la cottura.
Passaggio 7	Per spegnere il forno, ruotare la manopola delle funzioni di riscaldamento fino a portarla in posizione off.
Passaggio 8	Dopo l'arresto della funzione, aprire la porta con attenzione. L'umidità che fuoriesce può provocare ustioni.
Passaggio 9	Accertarsi che il forno sia freddo. Togliere l'acqua rimanente dalla goffratura della cavità.

7.3 Funzioni cottura

Funzione cottura	Applicazione
[SY42]	Il forno è spento.
Posizione spento
	Per accendere la lampadina.
Luce forno
[2HH5]	Per aggiungere umidità durante la cottura. Per ottenere il giusto colore e una crosta croccante durante la cottura. Per ottenere una maggiore succosità durante il riscaldamento.Rimandiamo al capitolo "Cura e pulizia" per ulteriori informazioni in merito: Pulizia con acqua.
Cottura ventilata PLUS / Pulizia con acqua
[34K0]	Questa funzione è progettata per il risparmio energetico durante la cottura. Quando viene usata questa funzione, la temperatura all'interno della cavità potrebbe essere diversa rispetto alla temperatura impostata. La potenza riscaldante potrebbe essere ridotta. Per ulteriori informazioni, consultare il capitolo "Uso quotidiano", Note su: Cottura ventilata umida.
Cottura ventilata umida
	Per dorare torte con base croccante e per conservare gli alimenti.
Resistenza inferiore

Funzione cottura	Applicazione
Cottura ventilata	Per cuocere su massimo tre posizioni della griglia contemporaneamente ed essiccare i cibi. Impostare la temperatura di 20-40 °C in meno rispetto a quella per Cottura convenzionale.
Doppio grill ventilato	Per arrostire grandi tagli di carne o pollame con ossa su una posizione della griglia. Per gratinare e dorare.
Grill rapido	Per grigliare alimenti di ridotto spessore in grandi quantità e tostare il pane.
Funzione Pizza	Per preparare la pizza. Per una doratura intensa e una base croccante.
Cottura convenzionale	Per cuocere e arrostire alimenti su una sola posizione della griglia.

7.4 Note su: Cottura ventilata umida

Questa funzione è stata utilizzata per la conformità alla classe energetica e ai requisiti di ecodesign (secondo la normativa EU 65/2014 e EU 66/2014). Test conformemente a: IEC/EN 60350-1.

La porta del forno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non venga interrotta. Ciò garantisce inoltre che il

forno funzioni con la più elevata efficienza energetica possibile.

Per le istruzioni di cottura rimandiamo al capitolo “Consigli e suggerimenti”, Cottura

ventilata umida. Per indicazioni generali sul risparmio energetico rimandiamo al capitolo "Efficienza energetica", Risparmio energetico.

8. FUNZIONI DEL TIMER

8.1 Funzioni dell'orologio

Funzione orologio Applicazione
Ora del giorno	Permette di modificare o controllare l'ora.
|→|Durata	Per impostare la durata di funzionamento del forno.
Contaminuti	Per impostare il conto alla rovescia. Questa funzione non ha effetto sull'u-so del forno. È possibile impostare questa funzione in qualsiasi momento,anche quando il forno è spento.

8.2 Come impostare: Funzioni orologio

Come impostare: Ora del giorno

☑ - lampeggia quando si collega il forno all'alimentazione elettrica, quando c'è stato un blackout o quando il timer non è impostato.

+, — premere per impostare l'ora.Dopo 5 secondi circa, la spia smette di lampeggiare e l'orologio indica l'ora impostata.

Come modificare: Ora del giorno
Passaggio 1	- premere ripetutamente per cambiare l'ora del giorno. -nizia a lampeggiare.
Passaggio 2	+, - premere per impostare l'ora.Dopo 5 secondi circa, la spia smette di lampeggiare e l'orologio indica l'ora impostata.

Come impostare: Durata
Passaggio 1	Selezionare una funzione del forno e regolare la temperatura.
Passaggio 2	- premere ripetutamente. |→| - inizia a lampeggiare.
Passaggio 3	+, - premere per impostare la durata.Il display visualizza: |→||→| - lampeggia al termine del tempo impostato. Viene emesso un segnale acustico e il forno si spegne.
Passaggio 4	Premere un tasto per interrompere il segnale.
Passaggio 5	Portare la manopola nella posizione di spegnimento.
Come impostare: Contaminuti
Passaggio 1	- premere ripetutamente. inizia a lampeggiare.
Passaggio 2	+, - premere per impostare l'ora.La funzione si attiva automaticamente dopo 5 secondi.Quando si conclude il tempo impostato, viene emesso un segnale acustico.
Passaggio 3	Premere un tasto per interrompere il segnale.
Passaggio 4	Portare la manopola nella posizione di spegnimento.
Come annullare: Funzioni orologio
Passaggio 1	- premere ripetutamente fino a quando il simbolo della funzione orologio inizia a lampeggiare.
Passaggio 2	Tenere premuto: La funzione orologio si disattiva dopo pochi secondi.

9. UTILIZZO DEGLI ACCESSORI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

9.1 Inserimento di accessori

Un piccolo rientro sulla parte superiore aumenta il livello di sicurezza. Gli incavi sono

anche dispositivi antiribaltamento. Il bordo alto intorno al ripiano evita che pentole e padelle scivolino dal ripiano.

Ripiano a filo:

Spingere il ripiano fra le guide del supporto e verificare che i piedini siano rivolti verso il basso.

Lamiera dolci / Teglia profonda:

Spingere la lamiera tra le guide del supporto ripiano.

10. FUNZIONI AGGIUNTIVE

10.1 Ventola di raffreddamento

Quando l'apparecchiatura è in funzione, la ventola di raffreddamento si attiva in modo automatico per raffreddare le superfici. Dopo aver spento l'apparecchiatura, la ventola di raffreddamento continua a funzionare finché l'apparecchiatura non si è raffreddata.

10.2 Termostato di sicurezza

Un utilizzo inappropriato del forno o componenti difettose possono provocare un

surriscaldamento pericoloso. Per evitare che questo accada, il forno è dotato di un termostato di sicurezza che interrompe l'alimentazione della corrente elettrica.

All'abbassamento della temperatura, il forno si riaccende automaticamente.

11. CONSIGLI E SUGGERIMENTI UTILI

Fare riferimento ai capitoli sulla sicurezza.

11.1 Consigli di cottura

Il forno presenta cinque posizioni di inserimento.

Contare le posizioni della griglia dal basso del forno.

Il forno potrebbe cuocere o arrostire in modo diverso rispetto a quello utilizzato in precedenza.

Preparazione di dolci da forno

Non aprire la porta del forno prima che 3/4 del tempo di cottura impostato sia trascorso.

Se si utilizzano due lamiere dolci contemporaneamente, lasciare un livello vuoto tra di esse.

Cottura di carne e pesce

Utilizzare una leccarda per alimenti molto grassi per evitare la formazione di macchie potenzialmente permanenti nel forno.

Lasciar riposare la carne per circa 15 minuti prima di tagliarla in modo che il succo non fuoriesca.

Per evitare troppo fumo nel forno durante la cottura arrosto, aggiungere dell'acqua nella leccarda. Per evitare la condensazione di fumo, aggiungere acqua ogni volta che si asciuga.

Tempi di cottura

I tempi di cottura dipendono dal tipo di cibo, dalla sua consistenza e dal volume.

All'inizio, controllare il rendimento durante la cottura. Quando si utilizza questa apparecchiatura, trovare le impostazioni migliori (calore, tempo di cottura, ecc.) per le pentole, le ricette e le quantità.

11.2 Cottura ventilata umida - accessori consigliati

Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.

Scura, non riflettente 28 cm di diametro

Scura, non riflettente 26 cm di diametro

Pirofile monopor- zione

Ceramica diametro 8 cm, al- tezza 5 cm

Scura, non riflettente 28 cm di diametro

11.3 Cottura ventilata umida

Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.

(°C) (min.)

Roll dolci, 12 pezzi vassoio di cottura o leccarda 175 3 40 - 50

Panini, 9 pezzi vassoio di cottura o leccarda 180 2 35 - 45

Pizza, surgelata, 0,35 ripiano a filo 180 2 45 - 55 kg

Rotolo con marmella- vassoio di cottura o leccarda 170 2 30 - 40 ta

Brownie vassoio di cottura o leccarda 170 2 45 - 50

Soufflé, 6 pezzi stampini di ceramica sulla gri- glia

190 3 45 - 55

	(°C) (min.)
Base pan di spagna teglia per timballo su griglia 180 2 35 - 45
Pasticcini per il tè piatto da forno su griglia 170 2 35 - 50
Pesce lesso, 0,3 kg vassoio di cottura o leccarda 180 2 35 - 45
Pesce intero, 0,2 kg vassoio di cottura o leccarda 180 3 25 - 35
Filetto di pesce, 0,3 kg teglia per pizza su griglia 170 3 30 - 40
Carne lessa, 0,25 kg vassoio di cottura o leccarda 180 3 35 - 45
Shashlik, 0,5 kg vassoio di cottura o leccarda 180 3 40 - 50
Dolcetti, 16 pezzi vassoio di cottura o leccarda 150 2 30 - 45
Meringhe, 20 pezzi vassoio di cottura o leccarda 180 2 45 - 55
Muffin, 12 pezzi vassoio di cottura o leccarda 170 2 30 - 40
Pasta saporita, 16 pezzi vassoio di cottura o leccarda 170 2 35 - 45
Biscotti di pasta frolla, 20 pezzi vassoio di cottura o leccarda 150 2 40 - 50
Tartellette, 8 pezzi vassoio di cottura o leccarda 170 2 30 - 40
Verdure, lesse, 0,4 kg vassoio di cottura o leccarda 180 2 35 - 45
Omelette vegetariana teglia per pizza su griglia 180 3 35 - 45
Verdure alla mediterranea, 0,7 kg vassoio di cottura o leccarda 180 4 35 - 45

11.4 Informazioni per gli istituti di test

Test in conformità alla norma IEC 60350-1.

				(°C) (min)
Tortine, 20 per teglia	Cottura convenzionale	Lamiera dolci	3	170	20 - 35 -
Tortine, 20 per teglia	Cottura venti-lata	Lamiera dolci	3	150 - 160	20 - 35 -
Tortine, 20 per teglia	Cottura venti-lata	Lamiera dolci	2 e 4	150 - 160	20 - 35 -
Torta di mele ameri-cana, 2 stampi ∅20 cm	Cottura convenzionale	Ripiano a filo	2	180	70 - 90 -

Torta di mele ameri-cana, 2 stampi ∅20 cm	Cottura venti-lata	Ripiano a filo 2 160 70 - 90 -
Pan di Spa-gna senza grassi, stampo per torta ∅ 26 cm	Cottura con-venzionale	Ripiano a filo 2 170 40 - 50 Preriscaldare il forno	per 10 min.
Pan di Spa-gna senza grassi, stampo per torta ∅ 26 cm	Cottura venti-lata	Ripiano a filo 2 160 40 - 50 Preriscaldare il forno	per 10 min.
Pan di Spa-gna senza grassi, stampo per torta ∅ 26 cm	Cottura venti-lata	Ripiano a filo 2 e 4 160 40 - 60 Preriscaldare il forno	per 10 min.
Frollini al burro	Cottura venti-lata	Lamiera dolci 3 140 - 150 20 - 40 -
Frollini al burro	Cottura venti-lata	Lamiera dolci 2 e 4 140 - 150 25 - 45 -
Frollini al burro	Cottura con-venzionale	Lamiera dolci 3 140 - 150 25 - 45 -
Toast, 4 - 6 pezzi	Grill Ripiano a filo 4 max 1 - 5 Preriscaldare il forno		per 10 min.
Hamburger di manzo, 6 pezzi, 0,6 kg	Grill Ripiano a fi-lo, leccarda	4 max 20 - 30 Sistemare il ripiano a	filo sul quarto livello e la leccarda sul terzo li-vello del forno. A metà cottura girare gli ali-menti.Preriscaldare il forno per 10 min.

12. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Note sulla pulizia

Agenti di pulizia

Pulire la parte anteriore dell'apparecchiatura solo con un panno in microfibra imbevuto di acqua tiepida e detergente delicato. Pulire e controllare la guarnizione della porta attorno al telaio della cavità.

Servirsi di una soluzione detergente per pulire le superfici metalliche.

Pulire le macchie con un detergente delicato.

Uso quotidiano

Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un incendio.

L'umidità può formare condensa nell'apparecchiatura o sui pannelli di vetro dello sportello. Per ridurre la condensa, mettere in funzione l'apparecchiatura 10 minuti prima di iniziare a cucinare. Non lasciare le vivande nell'apparecchiatura per più di 20 minuti. Asciugare la cavità dopo ogni utilizzo solo con un panno in microfibra.

Accessori

Pulire tutti gli accessori dopo ogni utilizzo e lasciarli asciugare. Utilizzare solo un panno in microfibra imbevuto di acqua tiepida e un detergente delicato. Non pulire gli accessori in lavastoviglie.

Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

12.2 Come eseguire la pulizia: Goffratura cavità

Pulire la goffratura della cavità per rimuovere i residui di calcare dopo la pulizia con il vapore.

Passaggio 1 Passaggio 2 Passaggio 3

Versare: 250 ml di aceto bianco nella goffratura cavità. Utilizzare al massimo 6% di aceto senza additivi.

Lasciare che l'aceto dissolva il calcare residuo a temperatura ambiente per 30 minuti.

Pulire la cavità con acqua tiepida e un panno morbido.

Per la funzione: Cottura ventilata PLUS pulire il forno ogni 5 - 10 cicli di cottura.

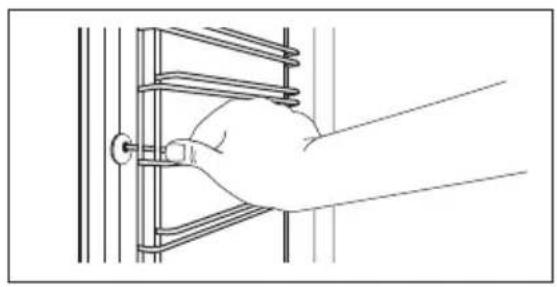

12.3 Come rimuovere: Supporti del ripiano

Rimuovere i supporti ripiano per pulire il forno.

Passaggio 1

Spegnere il forno e attendere che si raffreddi.

Passaggio 2

Sfilare dapprima la guida di estrazione dalla parete laterale tirandola in avanti.

Passaggio 3

Estrarre la parte posteriore del supporto ripiano dalla parete laterale e rimuoverla.

Passaggio 4

Installare i supporti ripiani seguendo al contrario la procedura indicata. I perni di fissaggio sulle guide telescopiche devono essere rivolti in avanti.

1 2

12.4 Istruzioni d'uso: Pulizia con acqua

Questa procedura di pulizia con acqua utilizza l'umidità per facilitare la rimozione dei residui di grasso e di cibo dal forno.

Passaggio Versare l'acqua nella goffratura della cavità: 200 ml.

Passaggio 2 Impostare la funzione:

Passaggio 3	Impostare la temperatura a 90°C.
Passaggio 4	Lasciare in funzione il forno per 30 minuti.
Passaggio 5	Spegnere il forno.
Passaggio 6	Attendi che il forno si sia raffreddato.Asciugare la cavità con un panno morbido.

12.5 Procedura di rimozione e installazione: Sportello

La porta del forno ha due pannelli in vetro. È possibile rimuovere la porta del forno e il pannello in vetro interno per pulirlo. Leggere tutte le istruzioni "Rimozione e installazione della porta" prima di togliere i pannelli in vetro.

ATTENZIONE!

Non utilizzare il forno senza i pannelli in vetro.

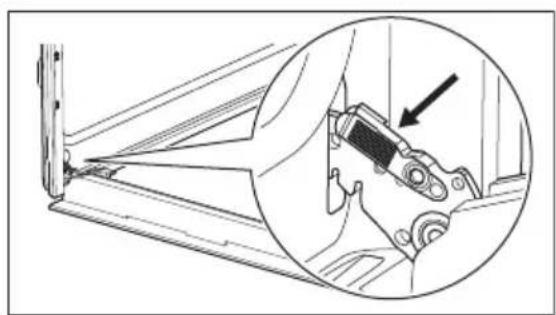

Passaggio 1 Aprire completamente la porta e tenere le due cerniere.

Passaggio 2	Sollevare e tirare i fermi fino a quando non fanno clic.

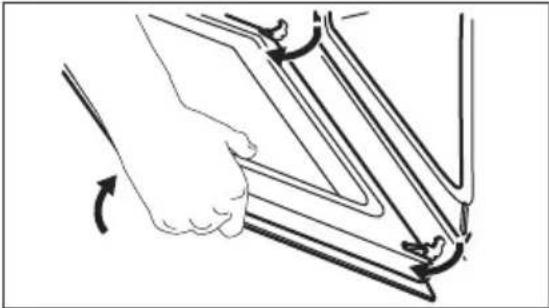

Passaggio 3	Chiudere la porta del forno fino alla prima posizione di apertura. Quindi sollevare e tira-re per rimuovere la porta dalla sua sede.
Passaggio 4	Appoggiare la porta su un panno morbido su una superficie stabile.
Passaggio 5	Tenere il rivestimento della porta (B) sul bor-do superiore della porta da entrambi i lati e spingere verso l'interno per sbloccare la guarnizione a clip.
Passaggio 6	Rimuovere il rivestimento tirandolo in avanti.

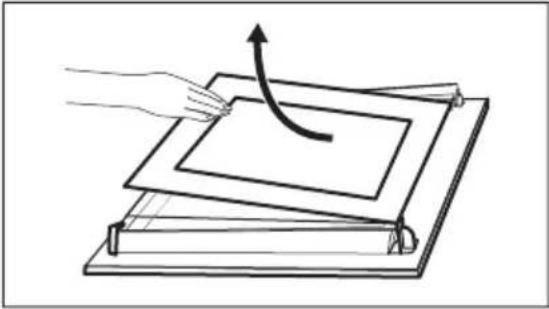

Passaggio 7	Tenere il pannello in vetro della porta per l'e-stremità, ed esrarlo facendo attenzione. Verificare che il vetro scorra completamente fi-no a uscire dai supporti.
Passaggio 8	Pulire i pannelli in vetro con acqua e sapone. Asciugare accuratamente i pannelli in vetro. Non puli-re i pannelli in vetro in lavastoviglie.
Passaggio 9	Al termine della pulizia installare il pannello in vetro e la porta del forno.
Se la porta è installata correttamente, si sentirà uno clic quando si chiudono i fermi.
La zona serigrafata deve essere rivolta verso il lato in-terno della porta. Verificare che dopo l'installazione, la superficie della cornice del pannello in vetro, nelle zo-ne serigrafate, non risulti ruvida al fatto.Se installato correttamente, il profilo della porta emet-te un clic.Assicurarsi di installare correttamente nelle sedi il pannello in vetro interno.

12.6 Come sostituire: Lampadina

AVVERTENZA!

Pericolo di scosse elettriche. La lampada potrebbe essere calda.

Tenere sempre la lampadina alogena con uno straccio, per evitare che dei residui di grasso vi brucino sopra.

Prima di sostituire la lampadina:

Passagio 1 Passagio 2 Passagio 3
Spegnere il forno. Attendere che il forno sia freddo.	Estrarre la spina dalla presa di cor- rente.	Appoggiare un panno sul fondo del- la cavità.

Lampadina posteriore

Passaggio 1	Girare il rivestimento di vetro per toglierlo.
Passaggio 2	Pulire il coperchio in vetro.
Passaggio 3	Sostituire la lampadina con una resistente al calore fino a 300 °C.
Passaggio 4	Installare il coperchio in vetro.

13. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

13.1 Cosa fare se...

Per tutti i casi non inclusi in questa tabella si prega di contattare un Centro di assistenza autorizzato.

Problema Controllare se...

Il forno non scalda. È saltato il fusibile.
La guarnizione della porta è danneggiata.	Non utilizzare il forno.Contattare un Centro Assistenza Autorizzato.

Problema Controllare se...

Il display mostra “12.00”. Si è verificata un'interruzione dell'alimentazione elettrica. Impostare l'ora.
L'acqua fuoriesce dalla goffratura della cavità.	La goffratura della cavità contiene un'eccessiva quantità di acqua.
Prestazioni di cottura in-soddisfacenti della funzione: Cottura ventilata PLUS.	La goffratura della cavità è stata riempita di acqua.
La lampadina non funziona.	La lampadina è bruciata.

13.2 Dati dell'Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore della cavità dell'apparecchiatura. Non rimuovere la targhetta dei dati dalla cavità dell'apparecchiatura.

Consigliamo di annotare i dati qui:

Modello (Mod.) ......

Codice prodotto (PNC) ....

Numero di serie (S.N.) ....

14. EFFICIENZA ENERGETICA

14.1 Informazioni sul prodotto e scheda informativa del prodotto in conformità alla normativa europea sull'ecodesign e sull'etichettatura energetica

Nome del fornitore Electrolux

Identificazione modello EOD3H50TH 949499356

Indice di efficienza energetica 95.3

Classe di efficienza energetica A

Consumo energetico con carico standard, modalità tradizionale 0.93kWh/ciclo

Consumo di energia con un carico standard, modalità a circolazione 0.81kWh/ciclo ne d'aria forzata

Numero di cavità 1

Fonte di calore Elettricità

Volume 721

Tipo di forno Forno da incasso

Massa 28.1kg

IEC/EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, forni a vapore e griglie - Metodi per la misura delle prestazioni.

14.2 Risparmio energetico

L'apparecchiatura ha di funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.

Assicurarsi che la porta dell'apparecchiatura sia chiusa quando l'apparecchiatura è in funzione. Non aprire troppo spesso la porta durante la cottura. Tenere pulita la

guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.

Servirsi di pentole in metallo per migliorare il risparmio energetico.

Ove possibile, non pre-riscaldare l'apparecchiatura prima della cottura.

Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.

Cucinare con ventola

Ove possibile, servirsi delle funzioni di cottura con la ventola per risparmiare energia.

Calore residuo

Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura dell'apparecchiatura al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno dell'apparecchiatura.

Utilizzare il calore residuo per scaldare altri piatti.

Tenere in caldo gli alimenti

Scegliere l'impostazione di temperatura più bassa per sfruttare il calore residuo e mantenere calda la pietanza.

Cottura ventilata umida

Funzione progettata per risparmiare energia in fase di cottura.

15. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

PENSAMOS EN USTED
