KOCDH67H - Forno elettrico ELECTROLUX - Manuale utente e istruzioni gratuiti

Marca	Electrolux
Modello	KOCDH67H
Tipo di prodotto	Forno elettrico da incasso
Volume utile	72 L
Classe di efficienza energetica	A+
Consumo energetico (convenzionale)	0.93 kWh/ciclo
Consumo energetico (calore ventilato)	0.69 kWh/ciclo
Dimensioni (A x L x P)	589 x 595 x 569 mm
Dimensioni da incasso (A x L x P)	580-600 x 560 x 548-550 mm
Peso netto	31.6 kg
Alimentazione elettrica	230 V / 50 Hz
Modalità di cottura	Calore ventilato, Riscaldamento Alto/Basso, Bassa Umidità, Piatti Surgelati, Pizza, Fondo, Calore Ventilato Umido, Grill, Turbo Grill, Cottura a vapore, Cottura assistita
Accessori forniti	Griglia metallica, teglia da forno, leccarda, sonda di cottura, serbatoio acqua
Funzioni orologio	Timer, Durata di cottura, Partenza ritardata, Contaminuti
Sicurezza	Sicurezza bambini, Spegnimento automatico, Blocco tasti, Ventola di raffreddamento
Pulizia	Aqua Clean, pulizia del serbatoio acqua, porta rimovibile
Illuminazione interna	Lampadina alogena sostituibile, classe di efficienza energetica G
Riparabilità	Pezzi di ricambio originali disponibili, assistenza autorizzata
Garanzia	Consultare le condizioni generali Electrolux

Domande frequenti - KOCDH67H ELECTROLUX

Come accendere il forno KOCDH67H?

Premere la manopola per farla uscire, quindi ruotare la manopola di selezione delle modalità di cottura per scegliere una funzione. Ruotare la manopola di comando per regolare la temperatura.

Come utilizzare la cottura a vapore?

Aprire il coperchio del serbatoio acqua, riempirlo con 900 ml di acqua, riposizionarlo. Selezionare una modalità di cottura adatta (es: Bassa Umidità) e regolare la temperatura. Il vapore verrà prodotto automaticamente.

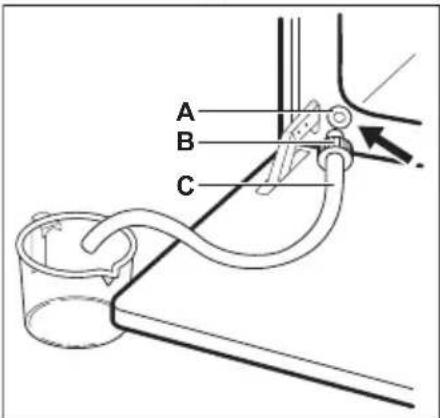

Come pulire il serbatoio dell'acqua?

Svuotare l'acqua residua tramite il tubo di scarico. Riempire il serbatoio con 850 ml di acqua e 5 cucchiaini di acido citrico, attendere 60 minuti, quindi avviare un ciclo a 230°C con la funzione Bassa Umidità per 25 minuti, poi altri 10 minuti. Sciacquare abbondantemente.

Cosa fare se il display mostra 00:00?

Indica un'interruzione di corrente. Impostare l'ora corrente tramite il menu Configurazioni (opzione 01 Ora corrente).

Come impostare l'ora del forno?

Ruotare la manopola delle modalità su Menu, selezionare Configurazioni, poi Ora corrente. Ruotare la manopola di comando per regolare e premere OK.

Come utilizzare la sonda di cottura?

Inserire la sonda nella parte più spessa dell'alimento. Collegarla alla presa interna. Impostare la modalità di cottura e la temperatura al cuore desiderata. Un segnale acustico suonerà quando la temperatura viene raggiunta.

Cosa fare se il forno non si riscalda?

Verificare che l'apparecchio sia collegato, che il fusibile non sia scattato, che lo spegnimento automatico non sia attivato (se inattivo per troppo tempo) e che il blocco tasti sia disattivato.

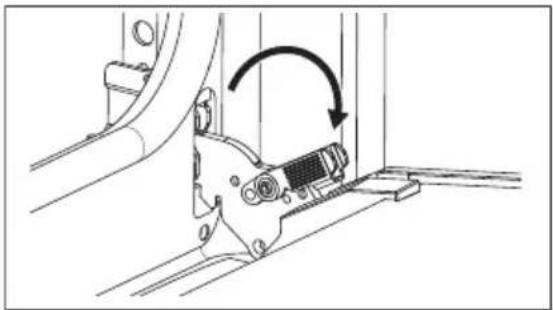

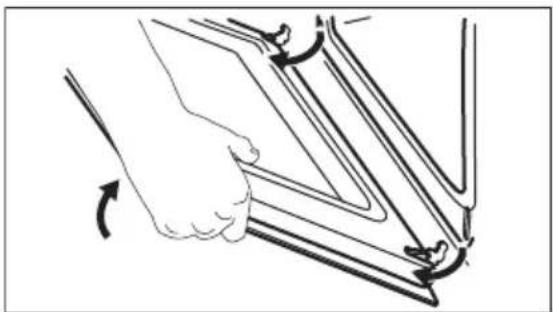

Come rimuovere la porta per pulirla?

Aprire completamente la porta, sollevare i fermagli delle cerniere fino allo scatto. Chiudere la porta a metà, quindi sollevarla per rimuoverla. Rimuovere la guarnizione e i pannelli di vetro per pulirli con acqua saponata. Rimontare nell'ordine inverso.

Cos'è la funzione Aqua Clean?

È una pulizia assistita dall'umidità. Versare 300 ml di acqua nel serbatoio della cavità, selezionare la funzione Riscaldamento Alto/Basso a 90°C per 30 minuti, quindi pulire l'interno con un panno morbido.

Come attivare il blocco tasti?

Tenere premuto il tasto OK finché non viene emesso un segnale acustico. L'icona di blocco lampeggia 3 volte. Per disattivare, tenere premuto nuovamente OK.

MANUALE UTENTE KOCDH67H ELECTROLUX

IT Istruzioni per l'uso | Forno a vapore 81

Ti diaemo il benvenuto in Electrolux! Grazie per aver scelto di-acquistare quello prodotto.

Nel nostro intento di essere sostenibili stiamo riducendo le risorse cartacee e forniamo manuali d'uso completi online. è possibile accedere al manuale d'uso completo all'indirizzo electrolux.com/manuals
Ricevere consigli per l'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenerile informazioni sull'assistenza e la riparazione su: electrolux.com/support

Per ulteriori ricette, suggerimenti,indicazioni per la risoluzione dei problemi scaricare l'app My Electrolux Kitchen.

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA 81
2. ISTRUZIONI DI SICUREZZA 83
3. INSTALLAZIONE 86
   4.DESCRIPTIONDELPRODOTTO 88
   5.PANNELLO DEI COMANDI 88
   6.PRIMA DEL PRIMO UTILIZZO 89
4. UTILIZZO QUOTIDIANO 90
5. FUNZIONI AGGIUNTIVE 95
6. FUNZIONI DEL TIMER 96
7. UTILIZZO DI ACCESSORI 97
8. CONSIGLI E SUGGERIMENTI UTILI 99
   12.PULIZIA E CURA. 102
9. RISOLUZIONE DEI PROBLEMI 105
   14.EFFICIENZAENERGETICA. 106
10. CONSIDERAZIONI SULL'AMBIENTE 107

1. INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o dati derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza di bambini e persone vulnerabili

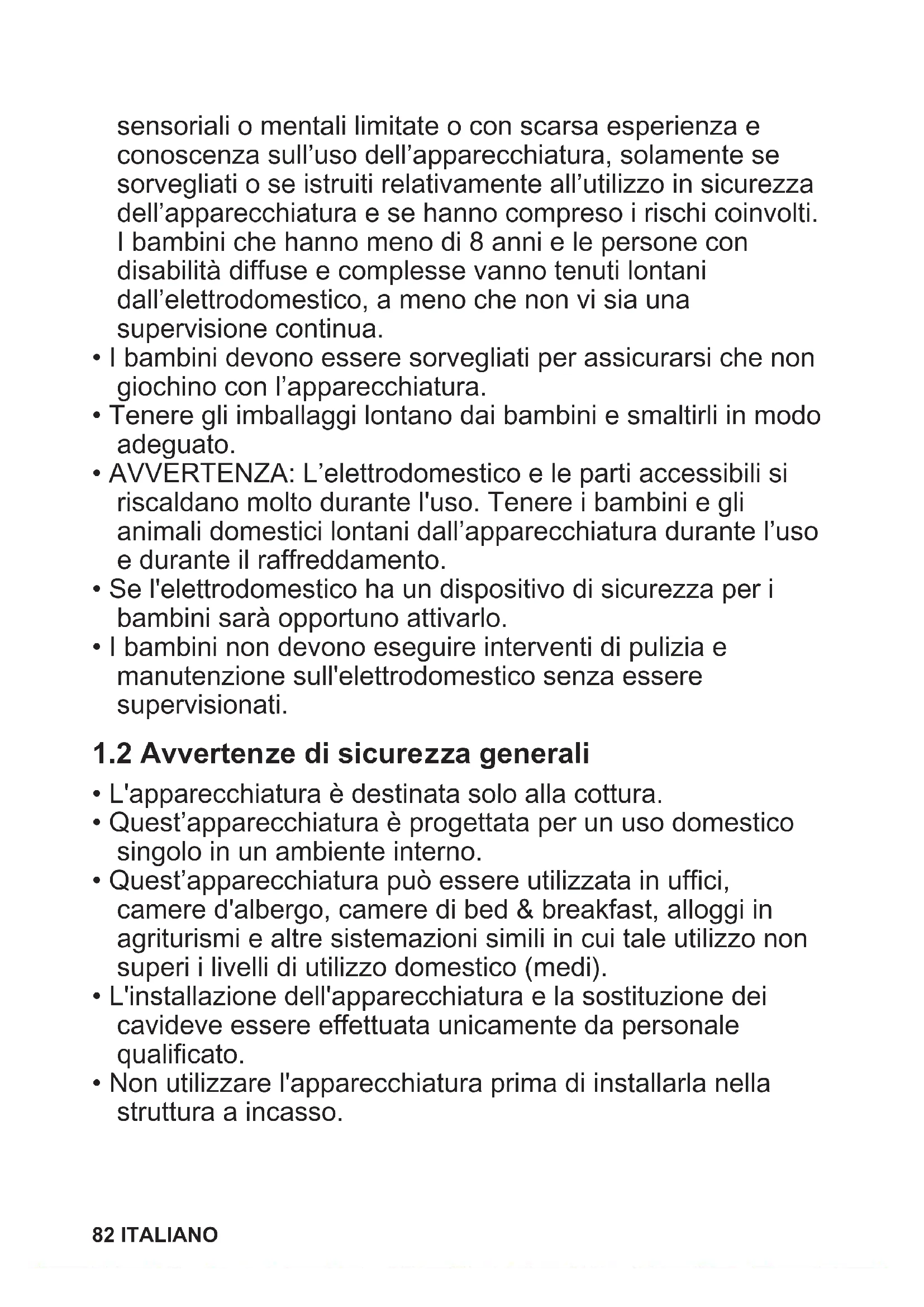

• Quest'apparecchiatura più essere usata da bambini a partire da 8 anni di età e da adulti con capacité fisiche,

sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se struiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.
• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarebbe opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico alla essere supervisionati.

1.2 Avverenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.
• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura più essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistematicioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
• L'installazione dell'apparecchiatura e la sostituzione dei cavideve essere effettuata unicamente da personale qualificato.

• Non utilizzato l'apparecchiatura prima di installarla nella struttura a incasso.

• Prima di anni operazione di manutenzione, scollegare l'apparecchiatura dall'alimentazione elettrica.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericololo elettrico.
• AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostuire la lampadina per evitare la possibilità di scosse elettriche.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Prestare attenzione a non toccare le resistenze o la superficie della cavity dell'apparecchiatura.
• Utilizzare sempre quanti daorno per rimuovere o inseire accessori o pirofile.
• Usare esclusivamente la termosonda (sensore temperatura al centro) consigliata per但这a apparecchiatura.
• Per rimuovere i supporti del ripiano, tirare prima la parte anteriore del supporto del ripiano e poi l'estremità posteriori lontano delle pareti laterali. Installare i supporti ripiani seguito al contrario la procedura indicata.
• Nonutilizzare vaporelle per pulire l'elettrodomestico.
• Non utilizzato detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deveseissereseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  Non installment outilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempreattenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i quanti di sicurezza e le calzature adeguate.

• Non tirare l'apparecchiatura per la maniglia.
• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installmente.

• É necessario rispetto la distanza minima dalle altre apparecchiature.

• Prima di montare l'apparecchiatura controllare che la porta dell'apparecchio si apraenza limitazioni.

• L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Quest'ultimo funzione a corrente elettrica.

Altezza minima del mobiletto (mobiletto sotto all'altezza minima del piano di la-vero)	580 (600) mm
Larghezza del mobiletto 560 mm
Profondità del mobiletto 550 (550) mm
Altezza della parte anterio-re dell'apparecchiatura	589 mm
Altezza della parte posteriore dell'apparecchiatura	571 mm
Larghezza della parte ante-riore dell'apparecchiatura	595 mm
Larghezza della parte posteriore dell'apparecchiatura	559 mm
Profondità dell'apparecchiatura	569 mm
Profondità di incasso del-l'apparecchiatura	548 mm
Profondità con porta aperta 1022 mm
Dimensioni minime dell'a-pertura di ventilazione.Apertura collocata sul lato posteriore inferiore	560x20 mm
Lunghezza del cavo di ali-mentazione. Il cavo è collo-cato nell'angolo destro del lato posteriore	1500 mm
Viti di montaggio 4x25 mm

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con leindicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  Nonutilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrá essere effettuato dal nostro Centro di Assistance autorizzato.
• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia fatto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati sulla'uso di attrezzi.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
  Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.
  Serviri unicamente di dispositivi di isolamento adeguati: erruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusabile), sganciatori per correnti di guasto a terra e rele.
• L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete.

Tipi di cavi disponibili per l'installazione o la sostituzione per l'Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Per la sezione del cavo fare riferimento alla potenza totale sulla targhetto dei dati. è anche possibile consultare la tabella:

Potenza totale (W) Sezione del cavo (mm^2)

massimo 1.380 3x0.75

massimo 2.300 3x1

massimo 3.680 3x1.5

Il cavo di terra (cavo verde/giallo) deve
essere 2 cm più lungo rispetto al cavo di fase
marrone e a quello neutro blu.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

Non modificare le specifiche tecniche dell'apparecchiatura.
- Assicurarsi che le aperture di ventilazione non siano bloccate.
Non lasciare l'elettrodomestico incustodito durante il funzionamento.
- Spagnere l'elettrodomestico dopo agli utilizzato.
- Prestare attenzione in fase di aperture dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Puo esservi un rilascio di aria calda.
Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
Non esercitare pressione sullo sportello aperto.
Non utilizzato l'elettrodomestico come superficie di lavoro o come superficie di deposito.
- Aprire lo sportello dell'elettrodomestico attendamente. L'utilizzo di ingredienti con alcol cui po provocare una miscela di alcol e aria.
Non lasciare scintille o fiamme libero a contatto con l'elettrodomestico quando si après lo sportello.
Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti facilitmente inflammabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Per evitare danni o lo colorimento dello smalto:

Non collocare pirofile o altri oggetti all'interno dell'elettromestico direttamente sul fondo.
Non collocare la pellicola di alluminio direttamente sul fondo della cavity dell'elettrodomestico.
Non versare acqua direttamente all'interno dell'elettrodomestico caldo.
Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura.
- Prestare attenzione in fase di rimozione o installmente degli accessori.

• Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.
• Usare una leccarda per torte umide. I sicchi di frutta causano macchie che possono essere permanenti.
• Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.
• Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dop o l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completeness raffreddata.

2.4 Pulizia e cura

AVVERTENZA!

Rischio di lesions, di incendio o di danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.

• Controllare che l'apparecchiatura sa fredda. Vi è il rischio che i pannelli in vetro si rompano.

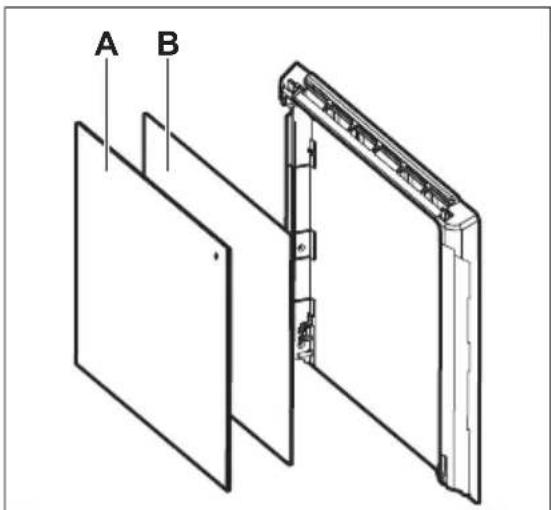

• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.

• Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
• Pulire regolarmente l'elettrodomestico per evitare il deterioramento dei materiali che compongono la superficie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Se si utilizza uno spray per il forno, seguire attendamente le istruzioni di sicurezza sulla confezione.

2.5 Cottura a vapore

AVVERTENZA!

Rischio di ustioni e di danni all'apparecchiatura.

• Il vapore che fuoriesce vuo provocare ustioni:

Non apriere la porta dell'apparecchiatura durante la cottura a vapore.
- Dopo aver impiegato la cottura al vapore après la porta dell'apparecchiatura con cautela.

2.6 Illuminazione interna

AVVERTENZA!

Pericolo di scossa elettrica.

• Per quanto riguarda la lampada o le lampade all'interno di quello prodotto e le

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

lampade di ricambio vendute
separatemente: Queste lampade sono destinate a resistere a condizioni fisiche.
estreme negli elettrodomestici, come
temperatura, vibrazioni, umidità, o sono
destination a segnalare informazioni sullo
stato operativo dell'apparecchio. Non sono
destination ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.
• Servirsi unicamente di lampadine con le stesse specifiche tecniche.

2.7 Assistenza

Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.
- Utilizzare solo ricambi originali.

2.8 Smaltimento

AVVERTENZA!

Rischio di lesions o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini, o animali restino intrappolati nell'apparecchiatura.

3.1 Incasso

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fissaggio nel mobile

4. DESCrizIONE DEL PRODOTTO

4.1 Panorama generale

1 Pannello dei comandi
2 Manopola di regolazione delle funzioni cottura
3 Display
4 Manopola di regolazione
5 Vaschetta dell'acqua
6 Resistenza
7 Presa per la termosonda
8 Lampadina
9 Ventola
10 Goffratura cavità - Contenitore pulizia con acqua
Supporto ripiano, rimovabile
12 Tubo di scarico
13 Valvola di scarico dell'acqua
14 Posizioni ripiano
15 Foro di entrata vapore

4.2 Accessori

Ripiano a filo Per stoviglie, stampi per dolci, arrosti.
Lamiera dolci Per torte e biscotti.
Leccarda

Per cuocere al forno e arrostire o per raccogliere il grasso.

Termosonda

Per misurare la temperature all'interno delle pietanze.

5. PANNELLO DEI COMANDI

5.1 Accensione e spegnimento dell'apparecchiatura

Per accendere l'apparecchiatura:

1. Premere la manopola. La manopola fuoriesce.
2. Ruotare la manopola delle funzioni cottura per selezionare una funzione.
3. Ruotare la manopola di controllo per regolare le impostazioni. Per spegnere l'apparecchiatura: ruotare la manopola delle funzioni cottura fino a portarla su 0

5.2 Panorama del pannello di controllo

	Premere per impostare: Funzioni Oro-logic.
	Tenere premuto per impostare la fun-zione: Riscaldamento rapido.
	Premere per accendere o spegnere la lampada delorno.
	Premere per impostare la temperatura del Sensore alimenti

OK Premere per confirmare la selezione.

5.3 Spie display

Display con le funzioni chiave.

L'apparecchiatura è bloccata.

Accedere al menu e selezionare l'icona da aprire: Cottura guidata.

Accedere al menu e selezionare l'icona da aprire: Pulizia.

Accedere al menu e selezionare l'icona da aprire: Impostazioni

6. PRIMA DEL PRIMO UTILIZZO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Pulizia iniziale

1. Rimuovere gli accessori e i supporti ripiano rimovibili dall'apparecchiatura.
2. Pulire l'apparecchiatura e gli accessori solo con un panno in microfibia imbevuto di acqua tiepida e detergente delicato.
3. Riporre gli accessori e i supporti del ripiano rimovabile nella loro posizione iniziale.

6.2 Preriscaldamento iniziale

Prima del primo utilizzato, impostare l'ora e preriscaldare l'apparecchiatura vuota.

1. Rimuovere gli accessori e i supporti ripiano rimovibili dall'apparecchiatura.
2. Impostare la funzione. Impostare la temperatura massima. Lasciare in funzione l'apparecchiatura per 1 h.
3. Impostare la funzione. Impostare la temperatura massima. Lasciare in funzione l'apparecchiatura per 15 min.
4. Impostare la funzione. Postare la temperatura massima. Lasciare in funzione l'apparecchiatura per 15 min.

Spagnere l'apparecchiatura e attendere che sia fredda. L'apparecchiatura può produire un odore sgradevole e fumo. Accertarsi che il flusso d'aria nellaStanza sua sufficiente.

7. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Funzioni cottura

Cottura ventilata

Per cuocere su tre posizioni della griglia contemporaneamente ed essiccare i cibi. Impostare la temperatura del forno di 20 - 40^ in meno rispetto a Cottura convenzionele.

Cottura convenzione / Pulizia con acqua

Per cuocere e arrostire alimenti su una sola posizione della griglia. Rimandiamo al capitolo "Cura e pulizia" per ulteriori informazioni in merito: Pulizia con acqua.

Umidità bassa

La funzione è adatta per carne, pollame, pietanze al forno e sformati. Grazie alla combinazione di vapore e calore, la carne acquisi sce una consistenza succosa e morbida con una superficie croccante.

Cibi congelati

Per rendere croccanti i cibi confezionati, come ad esempio patatine fritte, crochette o involtini primavera.

Funzione Pizza

Per cuocere la pizza. Per una doratura intensa e una base croccante.

Resistenza inferiore

Per dorare morte con base croccante e per conservare gli alimenti.

Cottura ventilata umida

Questa funzione è progettata per risparmiare energia durante la cottura. Quando utilizzizi但这a funzione, la temperature all'internodell'apparecchiatura più differire alla temperatura impostata. Viene utilizzato il calorie residuo. La potenza di riscaldamento più essere ridotta.Per ulteriori informazioni, rimandiamo al capitolo "Utilizzo quotidiano", Note su: Cottura ventilata umida.

Grill

Per grigliare alimenti di ridotto spessore e tostare il pane.

Doppio grill ventilato

Per arrostire grandi tagli di carne o pollame con alla su una posizione della griglia. Per gratinare e dorare.

Menu

Per accedere al Menu: Cottura guidata, Pulizia, Impostazioni.

Cottura ventilata, Cottura convenzione: quando si imposta la temperature al di除去 di 80^ , la lampada si spegne automaticamente dopo 30 sec.

7.2 Note su: Cottura ventilata umida

Questa funzione è stata utilizzata per la conformità alla classe energetica e ai requisiti di ecodesign (secondo la normativa EU 65/2014 e EU 66/2014). Test conformamente a: IEC/EN 60350-1.

La porta delorno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non venga interrotta. Ciò garantisce inoltre che il fornno funzioni con la più elevata efficienza energetica possibile.

Quando viene usata esta funzione, la lampada si spegne automaticamente dopo 30 secondi.

Per le istruzioni di cottura rimandiamo al capitolo "Consigli e suggerimenti", Cottura ventilata umida.Perindicazioni generali sul risparmio energetico rimandiamo al capitolo "Efficienza energetica", Risparmio energetico.

7.3 Impostazione: Funzioni cottura

1. Ruotare la manopola delle funzioni di riscaldamento per selezionare una funzione di riscaldamento.

2. Ruotare la manopola di regolazione della temperatura per impostare la temperatura.

3. tenere premuto per attivare la funzione: Riscaldamento rapido. E disponibile per alcune funzioni del forno.

7.4 Impostazione: Cottura a vapore

1. Premere il coperchio della vaschetta dell'acqua per aprirlo.

2. Riempire la vaschetta dell'acqua con 900 ml di acqua.

3. Premere per riportare la vaschetta dell'acqua nella posizione iniziale.

4. Ruotare la manopola delle funzioni di riscaldamento per selezionare una funzione di riscaldamento
5. Ruotare la manopola di regolazione della temperatura per impostare una temperatura.

7.5 Svuotamento del serbatoio dell'acqua

Indicatore del serbatoio d'acqua

Il serbatoio è piano.

Il serbatoio è mezzo pieno.

Il serbatoio è vuoto. Riempire nuovamente il serbatoio.

Se si versa troppa acqua nel serbatoio, lo scarico di sicurezza fa defluire l'acqua in effesso dal fondo dell'interno del forno.

1. Spagnere l'apparecchiatura, lasciarla con la porta aperta e attendere che sia fredda.
2. Collegare il tubo di scarico alla valvola di scarico Attraverso il connettore B

1. Tenere l'estremita del tubo sotto il livello di Ae premere ripetutamente Ber raccogliere I'acqua restante.

2. Staccare i filtri e basciugare l'apparecchiatura con una spugna morbida.

7.6 Impostazione: Cottura guidata

Ogni piatto di quello sottomenu prevede una funzione cottura e una temperatura consigliate. è possibile regolare l'ora e la temperatura in fase di cottura.

Al termine della funzione, controllare se il cibo è pronto.

Alcune pietanze possonoanche essere cucinate usingo Termosonda. Il livello fino al quale viene cucinato un piatto:

Al sangue
Medio
Ben cotto

1. Ruotare la manopola delle funzioni cottura su per accedere a Menu.
2. Selezionare .Premere . OK
3. Ruotare la manopola di controllo per selezionare il numero del piatto. Premere OK.
4. Posizione are all'interno dell'apparecchiatura. Premere OK

Cottura guidata

Legenda
	Termosonda disponibile. Collocare la Ter-mosonda nella parte più spessa del piatto. L'apparecchiatura si spegne quando viene raggiunta la temperatura Termosonda im-postata.
	Aggiungere acqua al serbatoio.
	Preriscaldare l'apparecchiatura prima di iniziare la cottura.
	Livello del ripiano.

Piatto Peso Livello / Accessorio ripiano
P1	Roast beef, al san-gue	1 - 1.5 kg; 4 - 5 pezzi cm spessi
P2	Roast beef, cottura media
P3	Roast beef, ben cotto
P4	Bistecca, media cot-tura	180 - 220 g per pezzo; 3 fette cm spesse
P5	Arrostodimano / brasato (costoletta, scamone, fesa)	1.5 - 2 kg
P6	Roast beef, al san-gue (cottura lenta)	1 - 1.5 kg; 4 - 5 pezzi cm spessi
P7	Roast beef, cottura media (cottura lenta)
P8	Roast beef, ben cotto (cottura lenta)
P9	Filetto di manzo, al sangue (cottura lenta)	0,5 - 1,5 kg; 5 - 6 pezzi cm spessi
P10	Filetto di manzo, cott. media (cottura lenta)
P11	Filetto di manzo, ben cotto (cottura lenta)
P12	Arrostodim vitello (ad es. spalla)	0.8 - 1.5 kg; 4 pez-zi cm spessi
P13	Collo o spalla di maiale arrostó	1.5 - 2 kg
P14	Maiale sfilacciato (cottura lenta)	1.5 - 2 kg
P15	Lombo di maiale, fre-sco	1 - 1.5 kg; 5 - 6 pezzi cm spessi
P16	Costolette di maiale 2 - 3 kg; utilizzare crudo, 2 - 3 cm co-stolette di maiale sottili	3; leccarda Aggiungere il liquido per copire il fondo di un piatto. Gira-re la carne a metà cottura.
P17	Cosciotto d'agnello con alla	1.5 - 2 kg; 7 - 9 pezzi cm spessi
P18	Pollo intero 1 - 1.5 kg; fresco	casseruola sulla lamiera dolciUtilizzare le spezie preferite. Girare il pollo a metà cottura per ottenere una doratura uniforme.
P19	Mezzo pollo 0.5 - 0.8 kg	te glia da fornoUtilizzare le spezie preferite.
P20	Pollo, petto 180 - 200 g per pezzo	casseruola su ripiano a filoUtilizzare le spezie preferite. Friggere la carne per alcuni minuti in una padella calda.
P21	Cosce di pollo, fre-sche	lamiera dolciSe le cosce di pollo sono state marinate prima, impostare la temperatura più bassa e cuocerle più a lungo.
P22	Anatra, intera 2 - 3 kg	pirofila su ripiano a filoUtilizzare le spezie preferite. Sistemare la carne sulla te-glia. Girare l'anatra a metà cottura.
P23	Oca, intera 4 - 5 kg	leccardaUtilizzare le spezie preferite. Sistemare la carne su una teglia da forno profonda. Girare l'oca a metà cottura.
P24	Polpettone 1 kg	ripiano a filoUtilizzare le spezie preferite.
P25	Pesce intero, griglia- to	0.5 - 1 kg per pe-sceFarcire il pesce con burro e utilizzato spezie ed erbe pre-ferite.
P26	Filetto di pesce -	casseruola su ripiano a filoUtilizzare le spezie preferite.
P27	Torta ai formaggi -	2; tortiera apribile da 28 cm su ripiano a filo
P28	Torta di mele -	3; lamiera dolci
P29	Crostata di mele -	2; tortiera su ripiano a filo
P30	Torta di mele ameri-canā	1; tortiera da 22 cm su ripiano a filo
P31	Brownies 2 kg di impasto	3 leccarda
P32	Muffin al cioccolato -	3, vassoio muffin su ripiano a filo
P33	Torta di pane -	2; leccarda su ripiano a filo
P34	Patate al forno 1 kg	2; lamiera dolciMettere le patate intere con buccia sulla lamiera dolci.
P35	Spicchi 1 kg
		3 lamiera dolci rivestita con carta da forno Utilizzare le spezie preferite. Tagliare le patate a peszzi.
P36	Verdure miste gri-gliate	1 - 1.5 kg
		3 lamiera dolci rivestita con carta da forno Utilizzare le spezie preferite. Tagliare le verdure a peszzi.
P37	Crocchette, surgelate 0.5 kg
		3; lamiera dolci
P38	Patatine, surgelate 0.75 kg
		3; lamiera dolci
P39	Lasagna di carne/verdure con fogli di pasta secca	1 - 1.5 kg
		casseruola su ripiano a filo
P40	Patate gratinate (pa-tate crude)	1 - 1.5 kg
		casseruola su ripiano a filo Ruotare il piatto a metà del tempo di cottura.
P41	Pizza fresca, sottile	-
		lamiera dolci rivestita con carta da forno
P42	Pizza fresca, spessa	-
		lamiera dolci rivestita con carta da forno
P43	Quiche -
		2; teglia da forno su ripiano a filo
P44	Baguette / Ciabatta / Pane bianco	0.8 kg
		lamiera dolci rivestita con carta forno Più tempo necessario per il pane bianco.
P45	Pane integrale / se-gale / nero	1 kg
		lamiera dolci rivestita con carta forno/leccarda su ripiano a filo

7.7 Modifica: Impostazioni

1. Ruotare la manopola delle funzioni cottura su per accedere a Menu.
2. Selezionare . Premere . OK
3. Ruotare la manopola di regolazione per selezionare l'impostazione. Premere OK
4. Regolare il valore. Premere OK
   Ruotare la manopola per le funzioni cottura sulla posizione off per uscire da Menu.

Menu: Impostazioni

	Impostazione Valore
01	Imposta ora Modifica
02	Luminosità 1 - 5
03	Volume toni 1 - Bip, 2 - Clic, 3 - Suono disattivato
04	Volume acustico 1 - 4

Impostazione Valore
05	Termosonda Azione 1 - Allarme e arre-sto, 2 - Allarme
06	Timer	On/Off
07	Luce forno	On/Off
08	Riscaldamento rapido On/Off
09	Modalità demo	Codice di attivazio-ne: 2468
10	Versione software	Controllare
11	Ripristino impostazioni iniziali di fabbrica	Si / No

7.8 Risparmio energetico

L'apparecchiatura ha di funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.

Assicurarsi che la porta dell'apparecchiatura sia chiusa quando l'apparecchiatura è in funzione. Non aprire troppo spesso la porta durante la cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.

Servirsi di pentole in metallo per migliorare il risparmio energetico.

Ove possibile, non pre-riscaldare l'apparecchiatura prima della cottura.

Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.

Cucinare con ventola

Ove possibile, servirsi delle funzioni di cottura con la ventola per risparmiare energia.

Calore residuo

La ventola e la lampada continuano a funzionare. Quando si spegne l'apparecchiatura, il display visualizza il

calore residuo. Si cui usare quel calore per mantenere le pietanze in caldo.

Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura dell'apparecchiatura al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno dell'apparecchiatura.

Utilizzare il calore residuo per scaldare altri piatti.

Tenere in caldo gli alimenti

Scegliere l'impostazione di temperatura più Bassa per sfruttare il calore residuo e mantenere calda la pietanza. La spia di calore residuo o la temperatura compaiano sul display.

Cottura con lampada spenta

Spagnere la lampada in fase di cottura.

Accenderla solo quando è necessario.

Cottura ventilata umida

Funzione progettata per risparmiare energia in fase di cottura.

Quando si utilizza esta funzione, la lampadina si spegne automaticamente durante 30 secondi. è possibile riaccendere la lampada, ma esta azione ridurra i risparmi energetici previsti.

8. FUNZIONI AGGIUNTIVE

8.1 Blocco

Questa funzione evita che si cambi per sbaglio la funzione dell'apparecchiatura.

Attivarla quando l'apparecchiatura è in funzione: la cottura impostata continua, il pannello dei comandi è bloccato.

Attivarla quando l'apparecchiatura è spenta - l'apparecchiatura non può essere accesa, il pannello dei comandi è bloccato.

OK - tenere premuto per attivare la funzione.

Viene emesso un segnale acustico. lampeggia per 3 volte quando il blocco è attenuato.

OK - tenere premuto per disattivare la funzione.

8.2 Spegnimento automatico

Per ragioni di sicurezza, l'elettrodomestico si spegne dopo un determinato periodo di tempo se è attiva una funzione di riscaldamento e non si modificano le impostazioni.

(℃) (h)	①
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5

(°C) (h)

250 - massimo 3

Lo spegnimento automatico non funziona con le funzioni:: Luce forno, Termosonda, Ritardo.

9. FUNZIONI DEL TIMER

9.1 Descrizione funzioni orologio

Imposta ora	Per impostare l'ora che mostri l'orario attuale.
Contaminu- ti	Per impostare il conto alla rovescia. Allo scadere del timer, viene emesso un segnale acustico. Questa funzione non ha alcun effetto sul funzionamento delorno.
STOP Tempo di cottura	Per impostare la durata della cottura. Quando il timer arrivava alla fine, si sente un segnale e la funzione cottura si interrompe automaticamente.
Ritardo	Per posticipare l'inizio e/o la fine della cottura.
Timer	Per migliorare la durata di funzioni-ippo dell'apparecchiatura. Il massi- mo è 23 h 59 min. Questa funzione non ha nessun effetto sul funzioni-ippo del forn.

9.2 Impostazione: Imposta ora

1. Ruotare la manopola delle funzioni cottura su per accedere a Menu.
2. Ruotare la manopola di controllo per selezionare: Imposta ora.
3. Ruotare la manopola di controllo per impostare l'ora.
   4.Premere .OK

9.3 Impostazione: Contaminuti

1. Premere.
   II display visualizza: 0:00 e
2. Ruotare la manopola di controllo per impostare Contaminuti.

8.3 Ventola di raffreddamento

Quando l'apparecchiatura è in funzione, la ventola di raffreddamento si attiva in modo automatico per raffreddare le superfici. Dop o aver spento l'apparecchiatura, la ventola di raffreddamento continua a funzionare finché l'apparecchiatura non si è raffreddata.

1. Premere .timer inizia subito il conto alla rovescia.

Al termine del tempo, premere okruotare la manopola delle funzioni cottura in posizione off.

9.4 Impostazione: Tempo di cottura

1. Ruotare la manopola per selezionare la funzione cottura e impostare la temperatura.
2. Premere ripetutamente

II display visualizza: 0:00 e

1. Ruotare la manopola di controllo per impostare Tempo di cottura.
   4.Premere OK

Il timer inizia subito il conto alla rovescia.

Al termine del tempo, premere e ruotare la manopola delle funzioni cottura in posizione off.

9.5 Impostazione: Ritardo

1. Ruotare la manopola delle funzioni cottura per selezionare la funzione.
2. Premere ripetutamente

Il display在哪：I'ora del giorno ©Avvio.
3. Ruotare la manopola di regolazione per impostare l'ora di inizio.
4.Premere OK

II display visualizza: ----- STOP
5. Ruotare la manopola di regolazione per impostare l'orario fine.
6.Premere OK

Il timer inizia il conta alla rovescia a un orario di avvio impostato.

Al termine del tempo, premere e ruotare la manopola delle funzioni cottura in posizione off.

9.6 Accensione espegimento:

Timer

1. Ruotare la manopola delle funzioni cottura su per accedere a Menu.

2. Ruotare la manopola di regolazione per selezionare Timer. Fare riferimento al capitolo "Utilizzo quotidiano", Menu: Impostazioni.
   3.Premere .OK

3. Ruotare la manopola di regolazione per attivare e disattivare la funzione.
   5.Premere .OK

10. UTILIZZO DI ACCESSORI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

10.1 Inserimento di accessori

Un piccolo rientro sulla parte superiore aumenta il livello di sicurezza. Gli incavi sono anche dispositivi antiribaltamento. Il bordo alto intorno al ripiano evita che pentole e padelle scivolino dal ripiano.

Ripiano a filo

Spingere il ripiano fra le guide del supporto e verificare che i piedini siano rivolti verso il basso.

Lamiera dolci / Teglia profonda

Spingere la lamiera tra le guide del supporto ripiano.

10.2 Termosonda

Misura la temperatura all'interno del cibo.

Le due temperature da impostare sono:

• ^ C - la temperatura all'interno dell'apparecchiatura.
  : la temperatura interna della pietanza.
  Per i migliori risultati di cottura:
  Gli ingredienti dovrebbero essere a temperatura ambiente.
• Non uso per pietanze liquide.
• Durante la cottura, l'ago del sensore alimenti deve essere completeness inserito nella piastra.

Cottura con: Termosonda

AVVERTENZA!

Vi è il rischio di ustioni, in quanto il sensore alimenti e i supporti ripiani si riscaldano. Non toccare l'impugnatura del sensore alimenti a mani nude. Usare sempre le presine daorno.

1. Accendere l'apparecchiatura.
2. Impostare una funzione cottura e, se necessario, la temperatura del forno.
3. Inserire la Termosonda all'interno della piastra:

Carne, pollame e pesce

Inserire per intero l'ago del sensore alimenti al centro della carne o del pesce, nella sua parte più spessa.

Sformato

Inserire la punta della termosonda esattamente al centro dello sformato. La termosonda dovrebbe essere stabilizzata in un punto in fase di cottura. Usare un ingrediente solido per ottenere quello risultato. Usare il bordo del piatto di cottura per supportare l'impugnatura in silicone della termosonda. La punta della termosonda non dovrebbe toccare il fondo del piatto di cottura.

1. Inserire la termosonda nella presa sulla parete laterale all'interno

dell'apparecchiatura. Fare riferimento a "Descrizione del prodotto".

Sul display appeare la temperatura attuale del sensore alimenti.

1. -premere per impostare la temperatura al cuore del sensore.
   6.Premere .OK
   Quando il cibo raggiunge la temperatura impostata, viene emesso un segnale acustico. Si cui scegliere se arrestare la cottura o continuarla per essere sicuri che l'alimento sia ben fatto.
2. Estrarre la spina del sensore alimenti alla presa e rimuovere il piatto dall'apparecchiatura.

10.3 Teglia dietetica per la cottura a vapore

La teglia alimentare non viene fornita in dotazione con l'apparecchiatura. Per maggiori informazioni, contattare il fornitore locale.

Teglia dietetica consiste in:

A. Iniettore: per la cottura a vapore diretto,
B. Tubo dell'inietto: per la cottura a vapore,
C. Coperchio,
D. Griglia in acciaio,
E. Ciotole in veto.

Non:

• posizionare la teglia calda su superfici frede/bagnate.
• versare liquidi freddi nella teglia quando è calda.
• utilizzare la teglia su una superficie di cottura calda.
• pulire la teglia con detergenti abrasivi, pagliette e polveri.

10.4 Cottura a vapore in una teglia dietetica

1. Sistemare gli alimenti sul grill in acciaio nella teglia e coprirla con il coperchio.

2. Inserire il tubicino dell'iniettre nel foro nel coperchio.

3. Mettere la teglia sulla seconda posizione del ripiano partendo dal basso.
4. Collegare il tubo dell'inietto al foro di entrata del vapore. Fare riferimento al capitolo "Descrizione del prodotto".
5. Impostare l'apparecchiatura per la funzione di cottura a vapore.

10.5 Cottura a vapore diretto

Posizionare il cibo sulla griglia in acciaio nella teglia. Aggiungere dell'acqua. Non utilizzato il coperchio.

Quando si cuociono grandi porzioni di carne, inseire l'inietto nel pietto.

AVVERTENZA!

L'inietto può essere caldo quando l'apparecchiatura è in funzione. Usare sempre le presine da forno. Rimuovere l'inietto dall'apparecchiatura quando non si utilizes la funzione vapore.

1. Inserire l'iniettre nell'apposto tubo.
   Collegare l'altra estremita all'ingresso del vapore. Fare riferimento al capitolo "Descrizione del prodotto".
2. Mettere la teglia sulla prima o seconda posizione del ripiano dal basso. Assicurarsi che il tubo dell'iniettre non sia ostruito. Tenere l'iniettre lontano alla resistenza.
3. Impostare l'apparecchiatura per la funzione di cottura a vapore.

11. CONSIGLIE SUGGERIMENTI UTILI

11.1 Consigli di cottura

La temperatura e i tempi di cottura specificati nelle tabella sono solo indicativi. Dipendono dalle ricette, alla qualità e quantità degli ingredienti utilizzati.

La nuova apparecchiatura può essere o arrostire in modo differente rispetto all'apparecchiatura posseduta in precedenza. I suggerimenti seguenti molto lo impostazioni consigliate per temperatura, tempo di cottura e posizione ripiano per tipi di alimenti specifici.

Qualora non si trovino le impostazioni per una ricetta specifica, cercarne una simile.

Simboli utilizzati nelle tabelle:

Tipodi alimento

Funzione cottura

Temperatura

Accessorio

Posizione ripiano

Tempo di cottura (min)

11.2 Cottura ventilata umida -accessori consigliati

Usare scatole e contentitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.

• Teglia per pizza: scura, non riflettente, diametro 28cm
• Piatto di cottura: scuro, non riflettente, diametro 26cm
• Pirofile monoporzione: in ceramicà, diametro 8cm, altezza 5 cm
• Pirottino base souffle: scuro, non riflettente, diametro 28cm

11.3 Cottura ventilata umida

Per otteneri risultati migliorari, attenersi ai suggerimenti elencati nella tabella sostostante.

	℃
Roll dolci, 16 pezzi vassoio di cottura o ghiotta 180 2 20 - 30
Panini, 9 pezzi vassoio di cottura o ghiotta 180 2 30 - 40
Pizza, surgelata, 0,35 ripiano a filo 220 2 10 - 15kg
Rotolo con marmella- vassoio di cottura o ghiotta 170 2 25 - 35ta
Brownie vassoio di cottura o ghiotta 175 3 25 - 30
Souffle, 6 pezzi stampini di ceramica sulla gri-glia	200 3 25 - 30
Base pan di spagna teglia per timballo su griglia 180 2 15 - 25
Pasticcini per il tè piatto da forno su griglia 170 2 40 - 50
Pesce lesso, 0,3 kg vassoio di cottura o ghiotta 180 3 20 - 25
Pesce intero, 0,2 kg vassoio di cottura o ghiotta 180 3 25 - 35
Fileto di pesce, 0,3 te glia per pizza su griglia 180 3 25 - 30kg
Carne lessa, 0,25 kg vassoio di cottura o ghiotta 200 3 35 - 45
Shashlik, 0,5 kg vassoio di cottura o ghiotta 200 3 25 - 30
Dolcetti, 16 pezzi vassoio di cottura o ghiotta 180 2 20 - 30
Meringhe, 24 pezzi vassoio di cottura o ghiotta 180 2 25 - 35
Muffin, 12 pezzi vassoio di cottura o ghiotta 170 2 30 - 40
Pasta saporita, vassoio di cottura o ghiotta 180 2 25 - 30
Biscotti di pasta frolla, vassoio di cottura o ghiotta 150 2 25 - 35
20 pezzi
Tartellette, 8 pezzi vassoio di cottura o ghiotta 170 2 20 - 30
Verdure, lesse, 0,4 kg vassoio di cottura o ghiotta 180 3 35 - 45
Omelette vegetariana teglia per pizza su griglia 200 3 25 - 30
Verdure alla mediter-ranea, 0,7 kg vassoio di cottura o ghiotta 180 4 25 - 30

11.4 Informazioni per gli istituti di test

Test conformamente a IEC 60350-1.

Tortine, 20 per teglia Cottura convenzionale Lamiera dol- ci		3 170 20 - 35
Tortine, 20 per teglia Cottura ventilata Lamiera dol- ci		3 150 - 160 20 - 35
Tortine, 20 per teglia Cottura ventilata Lamiera dol- ci		2 e 4 150 - 160 20 - 35
Torta di mele americana, 2 stampi Ø20 cm	Cottura convenzionale Ripiano a fi- lo	2 180 70 - 90
Torta di mele americana, 2 stampi Ø20 cm	Cottura ventilata Ripiano a fi- lo	2 160 70 - 90
Pan di Spagnaenza grassi, stampo per torta Ø 26 cm 1)	Cottura convenzionale Ripiano a fi- lo	2 170 40 - 50
Pan di Spagnaenza grassi, stampo per torta Ø 26 cm 1)	Cottura ventilata Ripiano a fi- lo	2 160 40 - 50
Pan di Spagnaenza grassi, stampo per torta Ø 26 cm 1)	Cottura ventilata Ripiano a fi- lo	2 e 4	160 40 - 60
Frollini al burro	Cottura ventilata Lamiera dol- ci	3 140 - 150 20 - 40
Frollini al burro	Cottura ventilata Lamiera dol- ci	2 e 4 140 - 150 25 - 45
Frollini al burro	Cottura convenzionale Lamiera dol- ci	3 140 - 150 25 - 45

Toast, 4 - 6 pezzi 1)	Grill Ripiano a fi-	lo	4 max 1 - 5
Hamburger di manzo, 6 pezzi, 0,6 kg2)	Grill Ripiano a fi-	lo, leccarda	4 max 20 - 30

1) Preriscaldare I'apparecchiatura per 10 minuti.
2) Posizione il ripiano a filo sul terzo livello e la leccarda sul secondo livello del forno. Preriscaldare l'apparecchia-tura per 10 minuti. A metà cottura girare gli alimenti.

12. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Note sulla pulizia

Agenti di pulizia

• Pulire la parte anteriore dell'apparecchiatura solo con un panno in microfibia imbevuto di acqua tiepida e detergente delicato. Pulire e controllare la guarnizione della porta attorno al telao della cavity.
• Servisi di una soluzione detergente per pulire le superfici metalliche.
• Pulire le macchie con un detergente delicato.

Uso quotidiano

• Pulire l'interno dell'apparecchiatura dopo anni utilizzato. L'accumulo di grasso o di altri residui potrebbe causare un incendio.
• L'umidità può formare condensa nell'apparecchiatura o sui pannelli dietro dello sportello. Per ridurre la condensa,METTERE in funzione l'apparecchiatura 10 minuti prima di iniziare a cucinare.Non lasciare le vivande nell'apparecchiatura per più di 20 minuti.Dopo agli utilizzato,asciugare l'interno dell'apparecchiatura solo con un panno in microfibia.

Accessori

• Pulire tutti gli accessori dopo ogni utilizzato e lasciarli asciugare. Utilizzare solo un panno in microfiba imbevuto di acqua tiepida e un detergente delicato. Non lavare gli accessori in lavastoviglie.

Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

12.2 Rimozione dei supporti ripiano

Rimuovere i supporti ripiano per pulire l'apparecchiatura.

1. Spagnere l'apparecchiatura e attendere che sia fredda.
2. Sfilare dapprima la guida di estrazione alla parete laterale tirandola in avanti.
3. Estrarre la parte posteriore del supporto ripiano alla parete laterale e rimuoverla.

Installare i supporti ripiani seguendo al contrario la procedura indicata.

12.3 Pulizia con acqua

Questa procedura di pulizia con acqua utilizza l'umidità per facilitare la rimozione dei residi di grasso e di cibo dall'apparecchiatura.

1. Versare l'acqua nella goffratura della cavity: 300 ml.
2. Impostare la funzione
3. Impostare la temperatura a 90^
4. Mettere in funzione l'apparecchiatura per 30 min.

5. Spagnere I'elettrodomestico.

6. Attendere che l'apparecchiatura sia fredda. Asciugare la cavity con un panno morbido.

12.4 Pulizia del serbatoio dell'acqua

1. Spagnere I'elettrodomestico.
2. Collocare una leccarda sotto al foro di entrata vapore.
3. Versare acqua nel cassetto: 850 ml. Aggiungere l'acido citrico: 5 cucchiaini. Attendere 60 min.
4. Accendere l'apparecchiatura e selezionare la funzione: Umidità Bassa. Impostare la temperatura su 230^
5. Spagnere l'apparecchiatura après 25 min e attendere che sia fredda.

6. Accendere l'apparecchiatura e selezionare la funzione: Umidità Bassa. Impostare la temperatura tra 130 e 230 °C.

7. Spagnere l'apparecchiatura après 10 minuti e attendere che sia fredda.

8. Svuotare il serbatoio dell'acqua. Fare riferimento al capitolo Uso quotidiano, "Svuotamento del serbatoio dell'acqua". Per evitare residui di calcare, svuotare il serbatoio dell'acqua dopo agli cottura a vapore.
9. Sciacquare il serbatoio dell'acqua ed eliminare i residui di calcare rimanenti con un panno morbido.
10. Pulire il tubo di scarico con acqua tiepida e detergente delicato. La tabella segunte mystra il valore di durezza dell'acqua (dH) con il corrispondente livello di deposito di calcio e la qualità dell'acqua. Quando la durezza dell'acqua supera il livello 4, riempire la vaschetta con acqua in bottiglia.

Durezza dell'accua Striscia di Livello dH	Prova	Deposito di cal- cio (mg/l)	Classificazio- ne dell'accua	Pulire il serba- toio dell'accua ogni
1 0 - 7 0 - 50 dolce 75 cicli - 2,5 mesi
2 8 - 14 51 - 100 moderatam. dura +0 cili - 2 mesi
3 15 - 21 101 - 150 dura 40 cicli -
4 22 - 28或者其他 151 molto dura 30

12.5 Rimozione e installmente della porta

La porta del forno ha tre pannelli in vetro. É possibile rimuovere la porta del forno e i pannelli in vetro interni per pulirli. Leggere tutte le istruzioni "Rimozione e installmenta della porta" prima di togliere i pannelli in vetro.

ATTENZIONE!

Non utilizzato l'apparecchiatura alla pannelli in vetro.

1. Aprière completeness la porta e tenere le due cerniere.

1. Sollevare e tirare i fermi fino a quando non fanno cliC.

1. Chiudere la porta del forno fino alla prima posizione di aperture. Quindi sollevare e tirare per rimuovere la porta alla sua sede.

1. Appoggiare la porta su un panno morbido su una superficie stabile.
2. Tenere il rivestimento della porta Bsul bordo superiore della porta da entrambi i lati e spingere verso l'internalo per sbloccare la guarnizione a clip.

1. Rimuovere il rivestimento tirandolo in avanti.
2. Tenere i pannelli in vetro della porta per l'estremità superiore ed estrarli con attenzione, uno alla volta. Iniziare dal pannello superiore. Verificare che il vetro scorra completamente fino a uscire dai supporti.

1. Pulire i pannelli in vetro con acqua e sapone. Asciugare accuramente i pannelli in vetro. Non pulire i pannelli in vetro in lavastoviglie.
2. Al terme della pulizia installare i pannelli in vetro e la porta del forno.

Se la porta è installata correttamente, si sentirà uno cliq quando si chiudono i fermi.

Assicurarsi di rimontare i pannelli in vetro (A e B nell'ordine esatto. Verificare la presenza del symbolo/stampa sul lato del pannello in vetro. Ciascuno dei pannelli in vetro ha un aspetto diverso, per facilitare lo smontaggio e il montaggio.

Se installato correttamente, il profilo della porta emette un cig.

Assicurarsi di installare correttamente nelle sedi il pannello in vetro centrale.

12.6 Sostituzione della lampadina

AVVERTENZA!

Pericolo di scossa elettrica.

La lampadina cui estere rovente.

1. Spagnere l'apparecchiatura e attendere che sua fredda.
2. Staccare la spina dall'alimentazione elettrica.
3. Posizione are il panno sulla base del forno.

ATTENZIONE!

Tenere sempre la lampada alogena con un panno, per evitare che i residui di grasso si brucino sulla lampada.

Lampadina posteriore

1. Girare il rivestimento di vetro per toglierlo.
2. Pulire il coperchio in vetro.
3. Sostituire la lampadina con una resistente al calore fino a 300^
4. Installare il coperchio in vetro.

13. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

13.1 Cosa fare se...

Problema Controllare se...

Non è possibile attivare oMETTERE in funzione l'apparec-chiatura.	L'apparecchiatura è stata collegata in modo corretto al-l'alimentazione di rete.
L'elettrodomestico non si riscalda. Lo spegnimento automatico è disattivo.
L'elettrodomestico non si riscalda. èsaltato il fusibile.
L'elettrodomestico non si riscalda. Blocco è disattivato.
La spia è spenta. Cottura ventilata umida - è attivato.
La lampadina non funziona. La lampadina è bruciata.
La Termosonda non funziona. La spina della Termosonda è completamente inserita nella presa.
La guarnizione della porta è danneggiata. Non utilizzato l'apparecchiatura. Contattare un Centro Assistenza Autorizzato.
Il display visualità 00:00. Si è verificata un'interruzione dell'alimentazione elettrica. Impostare l'ora.
È presente dell'accua all'interno del forno. La quantità di acqua nel serbatoio è insufficiente.
- la spia è spenta.	La quantità di acqua nel serbatoio è sufficiente. Se si verificano delle perdite di acqua nell'elettrodomestico e la spia restà spenta, contatter un Centro di assistenza autorizzato.

Problema Controllare se...

• la spia è accesa.

Il serbatoio contiene una quantità sufficiente di acqua. Se il serbatoio è pieno e la spia restà accesa, contatta re un Centro di assistenza autorizzato.

La cottura a vapore non funzione. Non vi sono residui di calcare nel foro di entrata del vapore.

La cottura a vapore non funziona. L'acqua è presente nel serbatoio.

Per svuotare il serbatoio dell'acqua o per il verificarsi di acqua dall'apertura di entrata del vapore occorro più di tre minuti.

Non vi sono residui di calcare nel foro di entrata del vapore. Pulire il serbatoio dell'acqua.

Il display在哪一个 codice di erreore non presente nella tabella, disattivare e riattivare il fusabile domestico e riavviare l'elettrodomestico. In caso di ricomparsa del codice di erreore, contattare il Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore dell'apparecchiatura. è visible quando si保税lo sportello. Non rimuovere la targhetta dei dati dall'apparecchiatura.

13.2 Dati dell'Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.

Consigliamo di annotare i dati qui:

Modello (MOD.) :

Codice prodotto (PNC):

Numero di serie (S.N.):

14. EFFICIENZA ENERGETICA

14.1 Informazioni sul prodotto e scheda informativa del prodotto in conformità alla normativa europea sull'ecodesign e sull'etichettatura energetica

Nome del fornitore Electrolux

Identificazione modello KOCDH67H 949494496

Indice di efficienza energetica 81.2

Classe di efficienza energetica A+

Consumo energetico con carico standard, modalità tradizionale 0.93 kWh/ciclo

Consumo di energia con un carico standard, modalità a circolazio- 0.69 kWh/ciclo ne d'aria forzata

Numero di cavity 1

Fonte di calore Elettricità

Volume 721

Tipodi forno Forno da incasso

IEC/EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, fornì, fornì a vapore e griglia - Metodi per la misura delle prestazioni.

15. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
