Marke	Electrolux
Modell	KOCDH67H
Produkttyp	Elektro-Einbauofen
Nutzvolumen	72 L
Energieeffizienzklasse	A+
Energieverbrauch (konventionell)	0.93 kWh/Zyklus
Energieverbrauch (Umluft)	0.69 kWh/Zyklus
Abmessungen (H x B x T)	589 x 595 x 569 mm
Einbaumaße (H x B x T)	580-600 x 560 x 548-550 mm
Nettogewicht	31.6 kg
Stromversorgung	230 V / 50 Hz
Gararten	Umluft, Ober-/Unterhitze, Niedrige Feuchtigkeit, Tiefkühlgerichte, Pizza, Sole, Feuchte Umluft, Grill, Turbo Grill, Dampfgaren, Unterstütztes Garen
Mitgeliefertes Zubehör	Metallgitter, Backblech, Bratschale, Bratensonde, Wasserbehälter
Uhrfunktionen	Timer, Garzeit, Startzeitvorwahl, Countdown
Sicherheit	Kindersicherung, Automatische Abschaltung, Tastensperre, Kühlgebläse
Reinigung	Aqua Clean, Reinigung des Wassertanks, herausnehmbare Tür
Innenbeleuchtung	Austauschbare Halogenlampe, Energieeffizienzklasse G
Reparierbarkeit	Original-Ersatzteile verfügbar, autorisierter Kundendienst
Garantie	Siehe allgemeine Geschäftsbedingungen von Electrolux

Häufig gestellte Fragen - KOCDH67H ELECTROLUX

Wie schalte ich den Ofen KOCDH67H ein?

Drücken Sie den Drehknopf, um ihn auszufahren, und drehen Sie dann den Drehknopf zur Auswahl der Garfunktion, um eine Funktion zu wählen. Drehen Sie den Einstellknopf, um die Temperatur einzustellen.

Wie verwende ich das Dampfgaren?

Öffnen Sie den Deckel des Wasserbehälters, füllen Sie ihn mit 900 ml Wasser, setzen Sie ihn zurück. Wählen Sie eine geeignete Garfunktion (z.B. Niedrige Feuchtigkeit) und stellen Sie die Temperatur ein. Der Dampf wird automatisch erzeugt.

Wie reinige ich den Wassertank?

Entleeren Sie das Restwasser über den Ablaufschlauch. Füllen Sie den Behälter mit 850 ml Wasser und 5 Teelöffeln Zitronensäure, warten Sie 60 Minuten, starten Sie dann einen Zyklus bei 230°C mit der Funktion Niedrige Feuchtigkeit für 25 Minuten, dann weitere 10 Minuten. Gründlich ausspülen.

Was tun, wenn das Display 00:00 anzeigt?

Dies weist auf einen Stromausfall hin. Stellen Sie die aktuelle Uhrzeit über das Menü Einstellungen (Option 01 Aktuelle Uhrzeit) ein.

Wie stelle ich die Uhrzeit des Ofens ein?

Drehen Sie den Funktionswahlschalter auf Menü, wählen Sie Einstellungen, dann Aktuelle Uhrzeit. Drehen Sie den Einstellknopf zum Anpassen und drücken Sie OK.

Wie verwende ich die Bratensonde?

Stecken Sie die Sonde in den dicksten Teil des Lebensmittels. Schließen Sie sie an die innere Steckdose an. Stellen Sie die Garfunktion und die gewünschte Kerntemperatur ein. Ein akustisches Signal ertönt, wenn die Temperatur erreicht ist.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob das Gerät eingesteckt ist, ob die Sicherung nicht ausgelöst hat, ob die automatische Abschaltung nicht aktiviert ist (bei zu langer Inaktivität) und ob die Tastensperre deaktiviert ist.

Wie entferne ich die Tür zur Reinigung?

Öffnen Sie die Tür vollständig, heben Sie die Riegel der Scharniere bis zum Einrasten an. Schließen Sie die Tür zur Hälfte, heben Sie sie dann an, um sie zu entfernen. Entfernen Sie die Verkleidung und die Glasscheiben, um sie mit Seifenwasser zu reinigen. Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Was ist die Aqua Clean Funktion?

Es ist eine feuchtigkeitsunterstützte Reinigung. Gießen Sie 300 ml Wasser in die Wanne des Garraums, wählen Sie die Funktion Ober-/Unterhitze bei 90°C für 30 Minuten, wischen Sie dann das Innere mit einem weichen Tuch ab.

Wie aktiviere ich die Tastensperre?

Halten Sie die Taste OK gedrückt, bis ein akustisches Signal ertönt. Das Schlosssymbol blinkt 3 Mal. Zum Deaktivieren halten Sie erneut OK gedrückt.

BEDIENUNGSANLEITUNG KOCDH67H ELECTROLUX

DE Benutzerinformation | Dampfbackofen 53

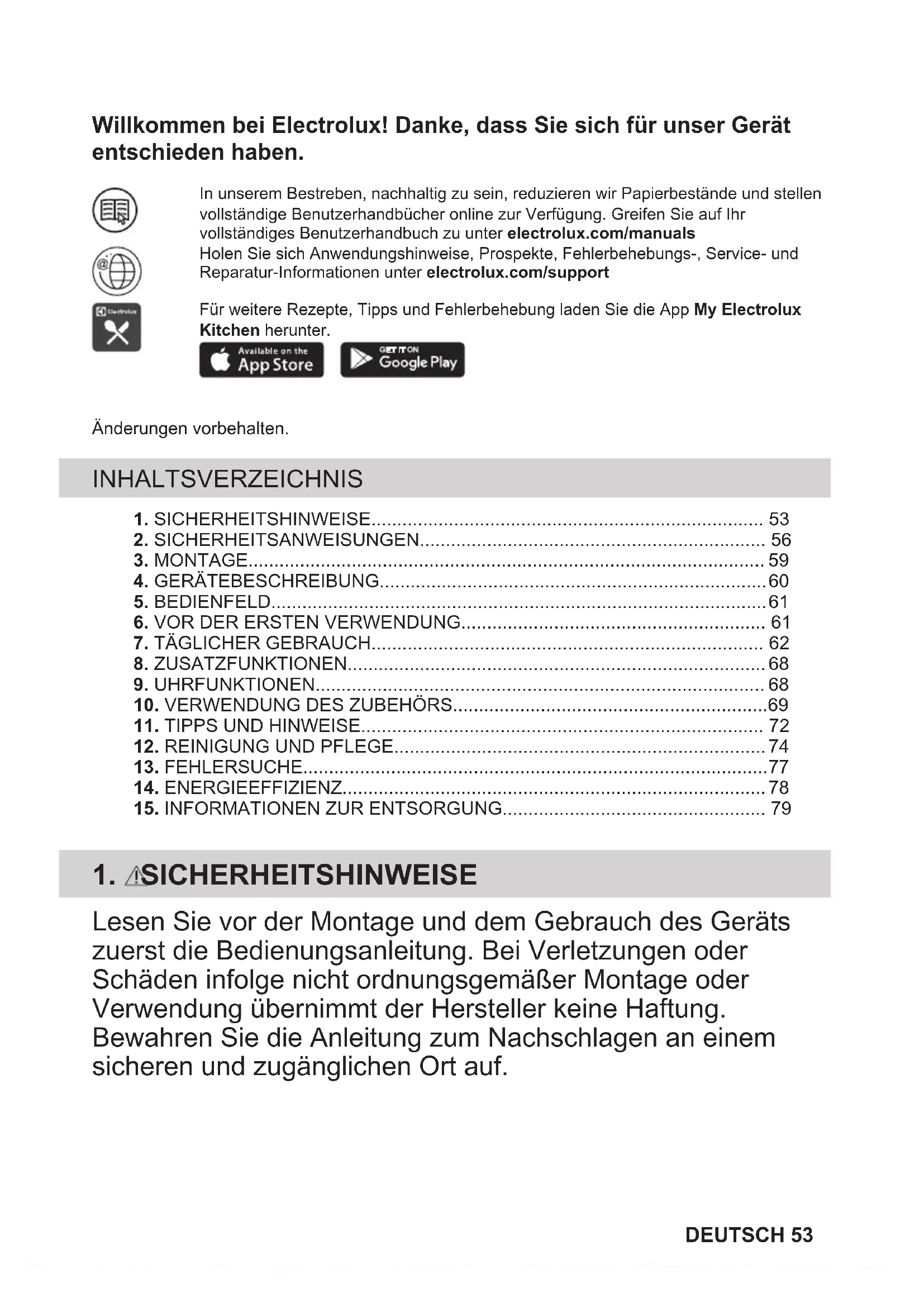

Willkommen bei Electrolux! Danke, dass Sie sich für unser Gerät entschieden haben.

In unserem Bestreben, nachhaltig zu sein, reduzieren wir Papierbestände und stellen vollständige Benutzerhandbucher online zur Verfügung. Greifen Sie auf Ihr vollständiges Benutzerhandbuch zu unter electrolux.com/manuals
Holen Sie sich Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und Reparatur-Informationen unter electrolux.com/support

Für weitere Rezepte, Tipps und Fehlerbehebung laden Sie die App My Electrolux Kitchen herunter.

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 53
   2.SICHERHEITSANWEISUNGEN 56
   3.MONTAGE 59
   4.GERATEBESCHREIBUNG 60
   5.BEDIENFELD 61
   6.VOR DER ERSTEN VERWENDUNG 61
2. TÄGLICHER GEBRAUCH 62
   8.ZUSATZFUNKTIONEN 68
   9.UHRFUNKTIONEN 68
3. VERWENDUNG DES ZUBEHÖRS 69
4. TIPPS UND HINWEISE 72
5. REINIGUNG UND PFLEGE 74
6. FEHLERSUCHE 77
7. ENERGIEEFFIZIENZ 78
8. INFORMATIONEN ZUR ENTSORGUNG 79

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollenn vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

• Halten Sie sãmtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den tatsächlichen Gebrauch im Haushalt in Innenräumen konzipiert.
• Dieses Gerätarf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderenähnlichen Unterkünftenverwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
- Verwenden Sie das Gerät nicht, bevors in den Einbauschrank gesetzt wird.
- Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
- WARNING: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- ACHTUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Es ist darauf zu achtenden, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
- Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.
- Verwenden Sie ausschließlich den für diesen Geräte empfohlenen KT Sensor (Kerntemperatursensor).
- Ziehen Sie die Einhängegitter zuerst vorne und dann hinter von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metalschwämmchen; sie konnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  Ziehen Sie das Gerät nicht am Griff.
• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnenlässt.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbau-möbels (Mindesthöhe des Schranks unter der Arbeits-platte)	580 (600) mm
Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevordersei-te	589 mm
Höhe der Geräterückseite 571 mm
Breite der Gerätevordersei-te	595 mm
Breite der Geräterückseite 559 mm
Gerätetiefe 569 mm
Geräteeinbautiefe 548 mm
Tiefe bei geöffneter Tür 1022 mm

Mindestgroße der Belülfungsöffnung. Öffnung auf der Rückseite unter 560x20 mm

Lange des Netzanschluss-kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite 1500 mm

Befestigungsschrauben 4× 25mm

2.2 Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  Das Gerat muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie diese Arbeit durch unseren autorisierten Kundendienst durchführren.
• Achten Sie darauf, dass das Netzkabel die Gerätetur oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Geräteingeschaltet oder die Tur heïst ist.
• Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.

• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführst sein.
• Das Gerät wird mit einem Netzstecker und Netzkabel gefleiert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild.Du kannst auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt (mm^2)

maximal 1380 3x0.75

maximal 2300 3x1

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Vergewissern Sie sich, dass die Luftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Turvorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Handen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Offnen Sie die Geräteur vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammem mit dem Gerät in Kontakt kommt.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Höhe des Geräts.

WARNING!

Risiko von Schaden am Gerät.

• Um Beschädigungen und Verfarbungen der Emailbeschichtung zu vermeiden:

• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.

• Legen Sie keine Alufolie direkt auf den Boden des Garraums.
• Füllen Sie kein Wasser direkt in das heiße Gerät.
• Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.

• Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfällig vor.

• Verfährungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein konnen.
  Kochen Sie immer bei geschlossener Gerätetur.
• Ist das Gerät hinter einer Möbelfront (wie etwas einerTür) installiert, achten Sie

darauf, dass die Tur während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront konnen sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch vollig abgekühlt ist.

2.4 Reinigung und Pflege

WARNING!

Verletzungsgefahr, Brandgefahr oder Beschädigung des Geräts.

• Vor Wartungsarbeiten das Gerät deaktivieren und den Stecker des Anschlusskabels aus der Steckdoseziehen.
  Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Turvorsichtig vord. Die Tur ist schwer!
• Reinige das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinige das Gerät mit einem feuchten, weichen Lappen. Verwende ausschließlich Neutralreiniger. Verwende keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Dampfgaren

WARNING!

Verbrennungs- und Beschädigungsgefahr am Gerät.

Freigesetzer Dampf kann Verbrennungen verursachen:

• Offnen Sie während des Dampfgarens nicht die Gerätetur.
• Offnen Sie die Geräteur vorsichtig nach dem Dampfgaren.

2.6 Innenbeleuchting

WARNING!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in thisem Gerät und separat verkafter Ersatzlampen: Diese Lampen müssen extrema physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.
• Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.7 Wartung

Wenden Sie sich zur Reparatur des Gerats an den autorisierten Kundendienst.
Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.8 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähdes Geräts ab, und entsorgen Sie es.
- Entfernen Sie das Turschloss, um zuverhindern, dass sich Kinder, oder Haustiere im Gerät einschließlich.

3. MONTAGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

4.2 Zubehör

Kombirost
Für Kochgeschirr, Kuchenformen, Braten.
Backblech For Kuchen und Platzchen.
- Brat- und Fettpanne

1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen
3 Display
4 Einstellknopf
5 Wassertank
6 Heiz element
7 Buchse für den Temperatursensor
8 Lampe
9 Ventilator
10 Garraumvertiefung - Behälter für die Aqua-Reinigungsfunktion
11Einschubschienen, herausnehmbar
12 Ablaufschlauch
13 Wasserauslassventil
14 Einschubebenen
15 Dampfeinlass

Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

• Temperatursensor Zum Messen der Temperatur in der Speise.

5. BEDIENFELD

5.1 Ein- und Ausschalten des Geräts

Einschalten des Geräts:

1. Drücke den Knopf. Der Knopf lassst sich herausziehen.
2. Drehe den Knopf für die Ofenfunktionen zur Auswahl einer Funktion.
3. Drehe den Bedienkopf, um die Einstellungen zuändern.
   Drehe den Knopf für die Ofenfungtionen in die Position, um das Gerät auszuschalten.

5.2 Überblick - Bedienfeld

○	Zum Einstellen Uhrfunktionen drücken.
®	Zum Einstellen der Funktion gedrückhalten: Schnellaufheizung.
△	Zum Ein- und Ausschalten der Back-ofenlampe drücken.
◇	Zur Einstellung der Kerntemperatur des Temperatsensors drücken
OK	Zur Bestätigung der Auswahl drücken.

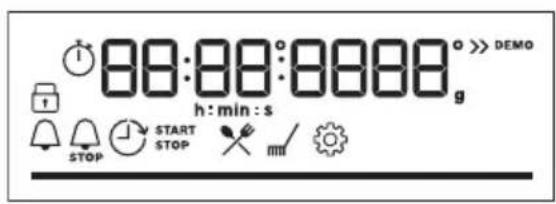

5.3 Display-Anzeigen

Display mit Tastenfunktionen.

	Das Gerät ist verriegelt.
	Öffne das Menu und wähle das zu öff-nende Symbol aus: Koch-Assistent.
	Öffne das Menu und wähle das zu öff-nende Symbol aus: Reinigung.
	Öffne das Menu und wähle das zu öff-nende Symbol aus: Einstellungen
»	Schnellaufheizung ist eingeschaltet.
	Der Wassertank ist leer. Fülle den Tank auf.
	Der Wassertank ist halb voll.
	Der Wassertank ist voll.
	Temperatursensor ist eingeschaltet.
	Kurzzeit-Wecker ist eingeschaltet.
STOP	Ende ist eingeschaltet.
	Zeitvorwahl ist eingeschaltet.
	Uptimer ist eingeschaltet.
	Für Temperatur oder Zeit. Der Balken ist vollständig rot, wenn das Gerät die eingestellte Temperatur erreicht.

6. VOR DER ERSTEN VERWENDUNG

WARNING!

Siehe Kapitel Sicherheitshinweise.

6.1 Erste Reinigung

1. Entferne alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.

2. Reinige das Gerät und das Zubehör nur mit einem Mikrofasertuch, warmem Wasser und einem milden Reinigungsmittel.

3. Setze die Zubehörteile und die entnehmbaren Einhängegitter wieder in ihre ursprüngliche Position ein.

6.2 Erstes Vorheizen

Stelle vor dem ersten Gebrauch die Uhr ein und heize das leere Gerat vor.

1. Entferne alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.
2. Einstellen der Funktion. Einstellen der Hochsttemperatur.

Lasse das Gerät für 1 Std laufen.

1. Einstellen der Funktion .Einstellen der Hochsttemperatur.

Lasse das Gerät für 15 Min laufen.

1. Einstellen der Funktion instellen der Hochsttemperatur.

Lasse das Gerät für 15 Min laufen.

Schalte das Gerät aus und warte, bis es abgekühlt ist. Das Gerät kann Geruch und Rauch verströmen. Stelle sicher, dass die Luftzirkulation im Raum ausreichend ist.

7. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel Sicherheitshinweise.

7.1 Ofenfunktionen

HeiBluft

Zum Backen auf bis zu 3 Einschubebenen gleichzeitig und zum Dörren. Stelle eine 20 - 40^ niedrigere Temperatur als bei Ober-/ Unterhitze ein.

Ober-/Unterhitze / Aqua Reinigung

Backen und Braten von Speisen auf einer Einschubebene.

Weitere Informationen zu folgenden Themen findest du im Kapitel „Pflege und Reinigung“, Aqua-Reinigung.

Feuchtigkeit, niedrig

These Funktion ist geeignet fur Fleisch, Geflügel, Offengerichte und Aufläufe. Durch die Kombination von Dampf und Hitze werden Fleischstücke zart und saftig und erhalten eine knusprige Oberfläche.

Tiefkuhlgerichte

Lässt Fertiggerichte (z. B. Pommes frites, Kartoffelspalten oder Fruhlingsrollen) schon knusprig werden.

Pizzastufe

Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden.

Unterhitze

Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.

Feuchte Umluft

These Funktion ist darauf ausgelegt, beim Kochen Energie zu sparen. Wenn du diese Funktion verwendest, kann die Temperatur im Gerät von der eingestellen Temperatur abweichen. Die Restwärme wird verwendet. Der Heizstrom kann reduziert werden. Weitere Informationen findest du im Kapitel „Täglichche Verwendung", Hinweise zu: Feuchte Umluft.

Grill

Zum Grillen dūnner Lebensmittel und zum Toasten von Brot.

HeiLuftgrillen

Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Gratinieren und Überbacken.

Menu

Aufrufen des Menus: Koch-Assistent, Reinigung, Einstellungen.

Heilfluft, Ober-/Unterhitze: Wenn du die Temperatur auf unter 80^ einstellst, schaltet sich die Lampe nach 30 Sekunden automatisch aus.

7.2 Hinweise zum:Feuchte Umluft

These Funktion wurden zur Einhaltung der Energieeffizienzklassen- und Umweltdesignanforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß:IEC/EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der hochsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus.

Kochanweisungen finden Sie im Kapitel "Tipps und Hinweise", Feuchte Umluft. Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel, Energieeffizienz, Energiesparen.

7.3 Einstellung: Ofenfunktionen

1. Drehe den Backofen-Einstellknopf auf eine Ofenfungk.

2. Drehen Sie den Bedienknopf, um die Temperatur einzustellen.

3. gedrückt halten zur Auswahr der Funktion: Schnellaufheziehung. Sie ist für eine Ofenfunktionen verfügbar.

7.4 Einstellung: Garen mit Dampf

1. Drücke auf den Deckel des Wassertanks, umihn zu öffnen.
2. Befülle den Wassertank mit 900 ml Wasser.
3. Schiebe den Wassertank in seine ursprüngliche Position.
4. Drehe den Knopf für die Ofenfunktionen, zur Auswahl der Funktion
5. Drehe den Bedienknopf zur Einstellung der Temperatur.

7.5 Entleeren des Wassertanks

Wassertank-Füllstandsanzeige
	Der Tank ist voll.
	Der Tank ist halb voll.
	Der Tank ist leer. Fülle den Tank auf.

Wenn du zu viel Wasser in den Tank füllst, leitet der Sicherheitsauslass das überschüsse Wasser in den Boden des Innenraums des Backofens.

1. Schalte das Gerät aus, lasse es bei geöffneter Tur stehen und warte, bis das Gerät abgekühlt ist.
2. Schliefe den Ablaufschlauch am Auslassventil Amit Hilfe des Verbindungsteils Ban.

1. Halte das Ende des Schlauchs unter der Höhe und drücke mehrmals, Bm das restliche Wasser aufzufangen.
2. Trenne und trockne das Gerät mit einem weichen Schwamm.

7.6 Einstellung: Koch-Assistant

Jedes Gericht in thisem Untermenü hat eine empfohlene Ofenfungtion und Temperatur. Du kannst die Zeit und Temperatur während des Garvorgangs einstellen.

Wenn die Funktion beendet ist, prüfe nach, ob das Gericht fertig ist.

Bei einigen der Gerichte kannst du auch mit Temperatursensor kochen. Der Grad, zu dem ein Gericht gegart wird:

• Blutig
  Mittel
  Durch

• Drehe den Knopf für die Ofenfungtionen auf um zu Menu zu gelangen.

• Wahle. Drücke
• Drehe den Einstellknopf, um die Nummer des Gerichts auszuwahlen. Drücke OK
• Das Gericht in das Gerät geben. Drücke OK.

Koch-Assistant

Legende
R	Temperatursensor verfügbar. Den Tempe-ratsensor in den dicksten Teil des Ge-richts geben.Das Gerät schaltet sich ab, wenn die ein-gestellte Temperatursensor Temperatur erreicht ist.

Legende

Gib Wasser in den Wassertank.

Heize das Gerät vor, bevor du mit dem Kochen beginnst.

Einschubebene.

Speise Gewicht Einschubebene / Zubehör
P1	Roastbeef, blutig	1 - 1.5 kg; 4 - 5 cm dicke Stücke	Backblech Brate das Fleisch einige Minuten in einer—heißen Pfanne. In das Gerät einlagen.
P2	Roastbeef, rosa
P3	Roastbeef, durch
P4	Steak, rosa 180 - 220 g pro Stück; 3 cm dicke Scheiben	Stück; 3 cm dicke Scheiben	Bräter auf Kombirost Brate das Fleisch einige Minuten in einer—heißen Pfanne. In das Gerät einlagen.
P5	Rinderbraten / geschmort (Prime Rib, obere runde, di-cke Flanke)	1.5 - 2 kg	Bräter auf Kombirost Brate das Fleisch einige Minuten in einer—heißen Pfanne. Flüssigkeit hinzugeben. In das Gerät einlagen.
P6	Roastbeef, blutig (Niedertemperatur-Garen)		Backblech Verwende deine Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Brate das Fleisch einige Minuten in einer—heißen Pfanne. In das Gerät einlagen.
P7	Roastbeef, rosa (Nie-dertemperatur-Garen)	1 - 1.5 kg; 4 - 5 cm dicke Stücke
P8	Roastbeef, durch (Niedertemperatur-Garen)
P9	Rindfleischfillet, blütig (Niedertemperatur Garen)		Backblech Verwende deine Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Brate das Fleisch einige Minuten in einer—heißen Pfanne. In das Gerät einlagen.
P10	Rindfleischfillet, rosa (Niedertemperatur Ga- ren)	0,5 - 1,5 kg; 5 - 6 cm dicke Stücke
P11	Rindfleischfillet, fertig (Niedertemperatur Ga- ren)
P12	Kalbsbraten (z. B. Schulter)	0.8 - 1.5 kg; 4 cm dicke Stücke	Bräter auf Kombirost Verwende deine Lieblingsgewürze. Flüssigkeit hinzuge-ben. Braten zugedeckt.
P13	Schweinebraten Na-cken oder Schulter	1.5 - 2 kg	Bräter auf Kombirot Wende das Fleisch nach der Hälfte der Garzeit.

Speise Gewicht Einschubebene / Zubehör
P14	Pulled Pork (Nieder-temperatur Garen)	1.5 - 2 kg
P15	Schweinelende, frisch	1 - 1.5 kg; 5 - 6 cm dicke Stücke
P16	Schweinefleisch-Spareribs	2 - 3 kg; verwende rohe, 2 - 3 cm dünne Spare Ribs
P17	Lammkeule mit Knochen	1.5 - 2 kg; 7 - 9 cm dicke Stücke
P18	Hähnchen, ganz 1 - 1.5 kg; frisch
P19	Halbes Hähnchen 0.5 - 0.8 kg
P20	Hähnchenbrust 180 - 200 g pro Stück
P21	Hähnchemenkel, frisch
P22	Ente, ganz 2 - 3 kg
P23	Gans, ganz 4 - 5 kg
P24	Hackbraten 1 kg
P25	Ganzer Fisch, gegrillt 0.5 - 1 kg pro Fisch
P26	Fischfilet -
P27	Käsekuchen -	2; Springform 28 cm auf Kombirost
P28	Apfelkuchen -	3; Backblech
P29	Apfelkuchen -	2; Kuchenform auf Kombirost
P30	Apfelkuchen -	1; 2 cm Kuchenform auf Kombirost
P31	Brownies 2 kg Teig	3; tiefe Pfanne
P32	Schokoladenmuffins -	3; Muffin-Blech auf Kombirost
P33	Brotkuchen -	2; Brotpfanne auf Kombirost
P34	Ofenkartoffeln 1 kg	2; Backblech Die ganzen Kartoffeln mit der Schale auf das Backblech geben.
P35	Kartoffelspalten 1 kg	3; Backblech mit Backpapier ausgekleidet Verwende deine Lieblingsgewürze. Kartoffeln in Stücke schneiden.
P36	Gemischtes Grillgeme	1 - 1.5 kg
P37	Krokten, gefroren 0.5 kg	3; Backblech
P38	Pommes frites, gefroren	0.75 kg
P39	Fleisch- / Gemüsela-sagne mit trockenen Nudelblättern	1 - 1.5 kg
P40	Kartoffelgratin (rohe Kartoffeln)	1 - 1.5 kg
P41	Pizza frisch, Dunn	-
P42	Pizza frisch, dick	-
P43	Quiche -	2; Backform auf Kombirost
P44	Baguette / Ciabatta / Weißbrot	0.8 kg
P45	Vollkorn- / Roggen- / dunkles Brot	1 kg

7.7 Ändern: Einstellungen

1. Drehe den Knopf für die Ofenfungtionen auf m zu Menu zu gelangen.
   2.Wahle. Brücke. OK
2. Drehe den Bedienknopf, um die

Einstellung auszuwahlen. Drücke QK

1. Passen Sie den Wert an. Drücke OK Drehe den Knopf für die Ofenfungtionen in die Aus-Position, um Menu zu verlassen.

Menu: Einstellungen

Einstellung Wert
01	Uhrzeit Ändern
02	Helligkeit 1 - 5
03	Tastentöne 1 - Piepton, 2 - Kli-cken, 3 - Ton aus
04	Lautstärke 1 - 4
05	Temperatursensor Ak-tion 1 - Alarm und Stopp, 2 - Alarm
06	Uptimer Ein / Aus
07	Backofenbeleuchtung Ein / Aus
08	Schnellaufheziehung Ein / Aus
09	DEMO Aktivierungscode:2468
10	Softwareversion Prüfen
11	Gerät auf Werksein-stillungen zusückset-zen Ja / Nein

7.8 Energiesparen

Das Gerät verfügbar über Funktionen, mit deren Hilfe Sie beim tätiglichen Kochen Energie sparen können.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetürarfährend des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Turdichtung sauber und stellen

Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Ventilator und Lampe Funktionieren weiter. Sobald Sie das Gerät ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden.

Betragt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wahlen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt.

Garen bei ausgeschalteter

Backofenbeleuchting

Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.

Feuchte Umluft

These Funktion soll während des Garvorgangs Energie sparen.

Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus. Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten Energieeinsparungen reduziert.

8. ZUSATZFUNKTIONEN

8.1 Verriegelung

These Funktion verhindert ein versehentliches Verstellen der Gerätefunktion.

Einschalten, wenn das Gerät in Betrieb ist - das eingestellte Garen wird fortgesetzt und das Bedienfeld ist verriegelt.

Schalte sie ein, wenn das Gerät ausgeschaltet ist - sie kann nicht eingeschaltet werden, Denn das Bedienfeld ist verriegelt.

OK - gedrückt halten, um die Funktion einzuschalten.

Ein Signal ertont. blinkt 3x , wenn die Verriegelung eingeschaltet ist.

OK - gedrückt halten, um die Funktion auszuschalten.

8.2 Automatische Abschaltung

Aus Sicherheitsgründen schaltet sich das Gerät nach einiger Zeit aus, wenn eine

Ofenfunktion eingeschaltet ist und du die Einstellungen nicht änderst.

(°C) (Std)	①
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - max. 3

Die Abschaltautomatik Funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Temperatursensor, Zeitvorwahl.

8.3 Kuhlgeblase

Wenn das Gerät in Betrieb ist, schaltet sich das Kuhlgeblase automatisch ein, um die Oberflächen des Gerats kuhl zu halten. Nach dem Abschalten des Gerats kann das Kuhlgeblase weiterlaufen, bis das Gerät abgekühlt ist.

9. UHRFUNKTIONEN

9.1 Beschreibung der Uhrfunktionen

Uhrzeit	Einstellen der Uhr, die die aktuelle Uhrzeit anziegt.
Kurzzeit-Wecker	Einstellen einer Countdownzeit. Nach Ablauf der Zeit ertönt der Signalton. Diese Funktion hat keine Auswirkung auf den Backofenbetrieb.
STOPGarzeitdauer	Einstellen der Gardauer. Nach Ablauf des Timers ertönt ein akustisches Signal und die Ofenfungtion stoppt automatisch.
Zeitvorwahr	Verzögerung des Starts und/oder des Endes des Kochens.
Uptimer	Anzeigen der Einschaltzeit des Geräts. Die maximale Zeit beträgt 23 Std 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus.

9.2 Einstellung: Uhrzeit

1. Drehe den Knopf für die Ofenfunktionen auf m zu Menu zu gelangen.
2. Drehe den Bedienknopf, um /Ohrzeit auszuwahlen.
3. Drehe den Bedienknopf, um die Uhr einzustellen.
   4.Drucke OK.

9.3 Einstellung: Kurzzeit-Wecker

1. Drucken Sie
   Im Display wird Folgendes angezeigt: 0:00 und
2. Drehe den Bedienknopf, um die Kurzzeit-Wecker einzustellen.
3. Drücke . Der Timer startet umgehend.

Wenn die Zeit abgelaufen ist, drücke und drehe den Knopf für die Ofenfungtionen auf die Position „Aus".

9.4 Einstellung: Garzeitdauer STOP

1. Drehe den Knopf, um die Ofenfungtion auszuwahlen und die Temperatur einzustellen.
2. Drücke wiederholt.

Im Display wird Folgendes angezeigt: 0:00

1. Drehe den Bedienknopf, um die Garzeitdauer einzustellen.
   4.Drucke .OK

Der Timer startet umgehend.

Wenn die Zeit abgelaufen ist, drücke und drehe den Knopf für die Ofenfungtionen auf die Position „Aus".

9.5 Einstellung: Zeitvorwahr

1. Drehe den Knopf für die Ofenfunktionen zur Auswahl der Funktion.
2. Drücke wiederholt.

Das Display zeit die Uhrzeit an START.

1. Drehe den Knopf, um die Startzeit einzustellen.
   4.Drucke OK

Im Display wird Folgendes angezeigt: --- STOPP.

1. Drehe den Bedienknopf, um das Ende einzustellen.
   6.Drucke .OK

Der Countdown des Timers beginnt zu der eingeststellen Startzeit.

Wenn die Zeit abgelaufen ist, drücke und drehe den Knopf für die Ofenfungtionen auf die Position „Aus".

9.6 Ein- und Ausschalten: Uptimer

1. Drehe den Knopf für die Ofenfunktionen auf, um zu Menu zu gelangen.
2. Drehe den Bedienknopf, um Optimer auszuwahlen. Siehe Kapitel „Tägliche Verwendung", Menu: Einstellungen.

3.Drucke .OK
4. Drehe den Bedienknopf, um die Funktion ein- und auszuschalten.
5.Drucke OK

10. VERWENDUNG DES ZUBEHÖRS

WARNING!

Siehe Kapitel Sicherheitshinweise.

10.1 Einsetzen des Zubehörs

Die petite Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrülsen vom Rost geschichert.

Kombirost

Schiebe den Rost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend.

Backblech/Auflaufpfanne

Schiebe das Backblech zwischen die Führungsstäbe der Einhängegitter.

10.2 Temperatursensor

Er misst die Temperatur im Inneren der Speise.

Es gibt zwei Temperatureinstallungen:

• ^ C - die Temperatur im Gerät.
• Die Kerntemperatur der Speise.
  FürbesteGarergebnisse:
  Die Zutaten sollenn Raumtemperatur haben.
• Verwendeihn nicht fur flüssige Speisen.
• Wahlrend des Garens muss die Nadel des Temperatursensors vollständig in das Gericht eingeführt werden.

Garen mit: Temperatursensor

WARNING!

Es besteht Verbrennungsgefahr, da der Temperatursensor und die Einhangegitter heißt werden. Den Griff des Temperatursensors nicht mit bloßen Händen berühren. Trage stets Ofenhandschuhe.

1. Schalte das Gerät ein.
2. Stelle die Ofenfunktion und, falls notwendig, die Temperatur ein.
3. Setze den Temperatursensor in die Speise ein: Fleisch, Geflügel und Fisch Fuhre die gesamte Spitze des Temperatursensors in der Mitte des Fleischstücks oder Fischs ein, möglichst im dicksten Teil.

Auflauf

Führe die Spitze des Temperatursensors so ein, dass sie sich in der Mitte der Auflaufform befindet. Der Temperatursensor sollte während des Backvorgangs an einer Stelle abgestützt werden. Verwende hierzu eine feste Zutat. Verwende den Rand der Auflaufform zum Abstützen des Silikongriffs des Temperatursensors. Die Spitze des Temperatursensors sollt nicht den Boden der Auflaufform berühren.

1. Stecke den Temperatursensor in die Steckdose an der Seitenwand im Gerät. Siehe Kapitel „Gerätebeschreibung".
   Das Display zeit die aktuelle Temperatur des Temperatursensors an.
2. Drücke, um die Kerntemperatur des Sensors einzustellen.
   6.Drucke OK.

Wenn die Speise die eingestellte Temperatur erreicht, ertont ein Signalton. Du kannst den Garprozess anhalten oder fortsetzen, um sicherzustellen, dass die Speise durchgegart ist.

1. Ziehe den Stecker des

Temperatursensors aus der Buchse und nimm das Gericht aus dem Gerät.

10.3 Diatauflaufform fur Dampfgarfunktionen

Die Diatauflaufform wird nicht mit dem Gerat gefeliefert. Wende dich fur weitere Informationen an deinen Handler vor Ort.

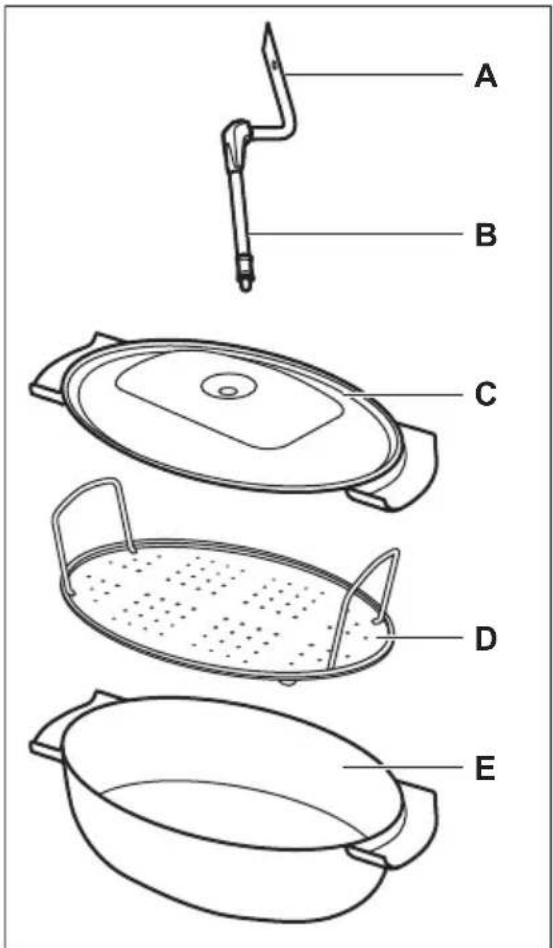

Diatraterbestehtaus:

A. Injaktor - zum direkten Dampfgaren,
B. Injektionsrohr - zum Dampfgaren,
C.Deckel,
D. Stahlgrill,
E. Glasschussel.

Nicht erlaubt:

• Stelle die heiße Auflaufform nicht auf kalte oder nasse Oberflächen.
• Gib keine kalten Flüssigkeiten in die Auflaufform, wenn sie hei ist.

• Verwende die Auflaufform nicht auf einer halten Kochfläche.

• Reinige die Auflaufform nicht mit Scheuermitteln, Scheuerschwammchen und Scheuerpulvern.

10.4 Dampfgaren in einer Diatauflaufform

1. Lege die Lebensmittel auf den Stahlrost der Auflaufform und decke sie mit dem Deckel ab.
2. Stecke den Injektorschlauch in die Öffnung im Deckel.
3. Setze die Auflaufform in die zweite Einschubebene von unten ein.
4. Schliefe den Injektorschlauch an den Dampfeinlass an. Siehe Kapitel "Gerätebeschreibung".
5. Stelle das Gerät für die Dampfgarfunktion ein.

10.5 Direktdampfgaren

Lege die Lebensmittel auf den Stahlrost der Auflaufform. Gib etwas Wasser hinzu. Verwende den Deckel nicht.

Wenn du große Portionen Fleisch garen willst, lege den Injektor in das Gericht.

WARNING!

Der Injaktor kann beim Betrieb des Backofens hei sein. Trage stets Ofenhandschuhe. Entferne den Injaktor aus dem Backofen, wenn du keine Dampffunktion verwendest.

1. Setze den Injaktor in den Injektorschlauch ein. Schließe das andere Ende an den Dampfeinlass an. Siehe Kapitel "Gerätebeschreibung".
2. Setze die Auflauform in die erste oder zweite Einschubebene von unter ein. Vergewissere dich, dass der Injektorschlauch nicht verstopft ist. Halte die Dampfstrahldüse vom Heizelement fern.
3. Stelle das Gerät für die Dampfgarfunktion ein.

11. TIPPS UND HINWEISE

11.1 Garempfehlungen

Die Temperaturen und Garzeiten in den Tabellen dieren nur als Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab.

Dein Gerät backt oder brät unter Umständen anders als dein früheres Gerät. Die Hinweise unter enthalten die empfohlenen Einstellungen für Temperatur, Garzeit und Einschubebene für die einzelnen Speisen.

Findest du für ein bestimmtes Rezept keine konkreten Einstellungen, orientiere dich an einem ähnlichen Rezept.

In den Tabellen verwendete Symbole:

Lebensmittelart

Ofenfunktion

Temperatur

Zubehör

Einschubebene

Garzeit (Min)

11.2 Feuchte Umluft - Empfohlenes Zubehor

Verwende dunkle und nicht reflektierende Backformen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

• Pizzapfanne - dunkel, nicht-reflektierend, Durchmesser 28cm
• Auflaufform - dunkel, nicht-reflektierend, Durchmesser 26cm
• Auflaufformchen - Keramik, Durchmesser 8cm, Höhe 5 cm
• Flan-Boden-Backform - dunkel, nicht reflektierend, Durchmesser 28cm

11.3 Feuchte Umluft

Beache fur beste Ergebnisse die unter in der Tabelle aufgeführten Empfehlungen.

Brötchen, süß, 16 Stück	Backblech oder tiefes Blech 180 2 20 - 30
Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 30 - 40
Pizza, gefroren, 0,35 kg	Kombirost 220 2 10 - 15
Biskuitrolle Backblech oder tiefes Blech 170 2 25 - 35
Brownie Backblech oder tiefes Blech 175 3 25 - 30
Soufflé, 6 Stück Keramikförmchen auf Kombi- rost	200 3 25 - 30
Biskuitboden Biskuitform auf Kombirost 180 2 15 - 25
Englischer Sandwich- kuchen à la Victoria	Backform auf Kombirost 170 2 40 - 50
Fisch, pochiert, 0,3 kg Backblech oder tiefes Blech 180 3 20 - 25
Fisch, ganz, 0,2 kg Backblech oder tiefes Blech 180 3 25 - 35
Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 180 3 25 - 30
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech 200 3 35 - 45
Schaschlik, 0,5 kg Backblech oder tiefes Blech 200 3 25 - 30
Plätzchen, 16 Stück Backblech oder tiefes Blech 180 2 20 - 30
Makronen, 24 Stück Backblech oder tiefes Blech 180 2 25 - 35
Muffins, 12 Stück Backblech oder tiefes Blech 170 2 30 - 40
Kleingebäck, pikant, 20 Stück	Backblech oder tiefes Blech 180 2 25 - 30
Mürbeteigplätzchen, 20 Stück	Backblech oder tiefes Blech 150 2 25 - 35
Törtchen, 8 Stück Backblech oder tiefes Blech 170 2 20 - 30
Gemüse, pochiert, 0,4 kg	Backblech oder tiefes Blech 180 3 35 - 45
Vegetarisches Omelett	Pizzapfanne auf Kombirost 200 3 25 - 30
Mediterranes Gemüse, 0,7 kg	Backblech oder tiefes Blech 180 4 25 - 30

11.4 Informationen für Prüf Institute

Tests gemäß IEC 60350-1.

Törtchen, 20 pro Blech Ober-/Unterhitze Backblech 3 170 20 - 35
Törtchen, 20 pro Blech Heißluft Backblech 3 150 - 160 20 - 35
Törtchen, 20 pro Blech Heißluft Backblech 2 und 4 150 - 160 20 - 35
Apfelkuchen, 2 Formen àØ 20 cm	Ober-/Unterhitze Kombirost	2 180 70 - 90
Apfelkuchen, 2 Formen àØ 20 cm	Heißluft	Kombirost	2 160 70 - 90
Fettfreier Biskuit, Kuchen-form Ø 26 cm1)	Ober-/Unterhitze Kombirost	2 170 40 - 50
Fettfreier Biskuit, Kuchen-form Ø 26 cm1)	Heißluft	Kombirost	2 160 40 - 50
Fettfreier Biskuit, Kuchen-form Ø 26 cm1)	Heißluft	Kombirost	2 und 4	160 40 - 60
Mürbeteiggebäck	Heißluft Backblech 3 140 - 150 20 - 40
Mürbeteiggebäck	Heißluft Backblech 2 und 4 140 - 150 25 - 45
Mürbeteiggebäck	Ober-/Unterhitze Backblech 3 140 - 150 25 - 45

Toast, 4 - 6 Stück 1)	Grill Kombirost 4 Max. 1 - 5
Hamburger aus Rind-fleisch, 6 Stück, 0,6 kg2)	Grill Kombirost, Fettpfanne	4 Max. 20 - 30

1) Gerät 10 Minuten vorheizen.
2) Kombirost in die dritte und Fettpfanne in die zweite Einschubebene des Backofens einschieben. Gerät 10 Minu- ten vorheizen. Wende das Gericht nach der Häfte der Garzeit.

12. REINIGUNG UND PFLEGE

WARNING!

Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel

• Reinige die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinige und überprüfe die Turdichtung um den Garraumrahmen.
• Reinige die Metalloberflächen mit einer geeigneten Reinigungslösung.
• Reinige Flecken mit einem milden Reinigungsmittel.

Täglicher Gebrauch

• Reinige den Innenraum des Geräts nach jedem Gebrauch. Fettansammlungen oder andere Speisereste konnten einen Brand verursachen.
• Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Türeniederschlagen. Um die Kondensation zu reduzieren, schalte das Gerät immer 10 Minuten vor dem Garen ein. Lasse Speisen nicht länger als 20 Minuten im Gerät stehen. Trockne das Innere des Gerats nach jedem Gebrauch nur mit einem Mikrofasertuch.

Zubehör

• Reinige alle Zubehörteile nach jedem Gebrauch und lasse sie trocknen. Verwende nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinige die Zubehörteile nicht im Geschirrspüler.

• Reinige das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

12.2 Entfern der Einhängegitter

Entferne die Einhängegitter zur Reinigung des Geräts.

1. Schalte das Gerät aus und warte, bis es abgekühlt ist.
2. Ziehe das Einhengegitter vorne von der Seitenwand weg.
3. Ziehe das Einhengegitter hinten von der Seitenwand wegundnehmeesheraus.

Setze die Einhängegitter in umgekehrter Reihenfolge ein.

12.3 Aqua Reinigung

Bei dieser Reinigungsfunktion werden mithilfe von Feuchtigkeit Fett- und Speisereste aus dem Gerat entfernt.

1. Fülle Wasser in die Garraumvertiefung: 300 ml.
2. Schalte die Funktion ein.
3. Stelle die Temperatur auf 90^ ein.
4. Lasse das Gerät für 30 Min arbeiten.

5. Schalte das Gerät aus.

6. Warte, bis das Gerät kalt ist. Trockne den Garraum mit einem weichen Lappen ab.

12.4 Reinigung des Wassertanks

1. Schalte das Gerät aus.
2. Setze eine Auflaufpfanne unter dem Dampfeinlass ein.
3. Fülle Wasser in den Wassertank: 850 ml. Zitronensäure hinzugeben: 5 Teelöffel. Warte 60 Min lang.
4. Schalte das Gerät ein und stelle die Funktion ein: Feuchtigkeit, niedrig. Stelle die Temperatur auf 230^ ein.
5. Schalte das Gerät nach 25 Min aus und warte, bis es abgekühlt ist.

6. Schalte das Gerät ein und stelle die Funktion ein: Feuchtigkeit, niedrig. Stelle die Temperatur zwischen 130 und 230^ ein.

7. Schalte das Gerät nach 10 Minuten aus und warte, bis es abgekühlt ist.

8. Wassertank leeren. Siehe Täglicher Gebrauch, Kapitel „Wassertank leeren". Leere den Wassertank nach dem Dampfgaren, um Kalkrückstände zu verhindern.
9. Spüle den Wassertank aus und reinige die restlichen Kalkrückstände mit einem weichen Lappen.
10. Reinige den Ablaufschlauch mit warmem Wasser und einem milden Spülmittel. Die Tabelle unter zeigt den Wasserhärtebereich (°dH) mit dem zugehörigen Kalkgehalt und die Qualität des Wassers. Übersteigt die Wasserhärte Grad 4, fülle den Wassertank mit abgeführtem Wasser.

Wasserhärte Teststreifen Calcium-Ablage-Grad dH	rung (mg/l)	Wassereinstufung	Reinige den Wassertank alle
10 - 70 - 50 weich 75 Zyklen - 2,5			Monate
28 - 1451 - 100 mittelhart 50 Zykmo-			nate
315 - 21101 - 150 hart 40 Zyklen			Monate
422 - 28über 151 sehr hart 30 Zy			nat

12.5 Aus- und Einbauen derTür

Die Backofentür hat drei Glasscheiben. Du kannst die Backofentür und die inneren Glasscheiben entfernen, um sie zu reinigen. Lese die gesamte Anleitung „Aus- und Einbau den Tur“, bevor du die Glasscheiben entfernst.

VORSICHT!

Verwende den Backofen nicht ohne die Glasscheiben.

1. Offne die Backofentur vollständig und halte beiden Scharniere fest.

1. Hebe undziehe die Verriegelungen an, bis sie einrasten.

2. Schließe die Backofentür halb bis zur ersten Öffnungssstellung. Anschließlich hebst und ziehst du die Tur aus der Aufnahme hersaus.

3. Lege die Tur auf einer stabilen Oberfläche auf einen weichen Lappen.
4. Fasse die Turabdeckung an der Oberkante der Tur an beiden Seiten an und drücke sie nachinnen, um den Klippverschluss zu halten.

2

B

1. Ziehe die Turabdeckung nach vorn, um sie abzunehmen.

2. Halte die Glasscheiben der Tur an der Oberkante fest und siehe sie vorsichtig einzeln hereaus. Beginne mit der oberen Glasscheibe. Achte daraufuf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.

3. Reinige die Glasscheiben mit Wasser und Spülmittel. Trockne die Glasscheibensorgfältig. Reinige die Glasscheiben nicht im Geschirrspüler.

4. Setze nach der Reinigung die Glasscheiben und die Backofentür ein.

Wenn die Tur korrekt installiert ist, horst du beim Schlieben der Verriegelungen ein Klicken.

Achte beim Wiedereinsetzen der

Glasscheiben (und) auf die richtige Reihenfolge. Achte auf das Symbol/den Druck auf der Seite der Glasscheibe.Eine Glasscheibe sieht anders aus, um die Demontage und Montage zu erleichtern.

Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.

AB

Stelle sicher, dass du die mittlere Glasplatte korrekt in der Aufnahme installer.

A

B

12.6 Austauschen der Lampe

WARNING!

Stromschlaggefahr. Die Lampe kann welt sein.

1. Schalte das Gerät aus und warte, bis es abgekühlt ist.
2. Trenne das Gerät von der Stromversorgung.
3. LegedasTuchaufdenOfenboden

VORSICHT!

Halte die Halogenlampe immer mit einem Tuch fest, um zu verhindern, dass Fettrückstände auf der Lampe verbrennen.

Hintere Lampe

1. Drehe die Glasabdeckung und nimm sie ab.
2. Reinige die Glasabdeckung.
3. Ersetze die Lampe durch eine geeignete, bis 300^ hitzebestandige Lampe.
4. Bringe die Glasabdeckung an.

13. FEHLERSUCHE

WARNING!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn ...

Störung Prüfe, ob Folgendes zutrifft ...

Das Gerät lassst sich nicht einschalten oder bedieren. Das Gerät ist ordnungsgemäß an die Stromversorgung angeschlossen.

Das Gerät erwartt sich nicht. Die Abschaltautomatik ist ausgeschelt.

Das Gerät erwartt sich nicht. Die Sicherung ist nicht durchgebrannt.

Das Gerät erwartt sich nicht. Verriegelung ist ausgeschaltet.

Die Lampe ist ausgeschaltet. Feuchte Umluft - ist eingeschaltet.

Die Lampe Funktioniert nicht. Die Lampe ist durchgebrannt.

Der Temperatursensor funktioniert nicht. Der Stecker des Temperatursensor ist vollständig in die Buchse eingesteckt.

Die Turdichtung ist beschädigt. Verwende das Gerät nicht. Wende dich an ein autorisiertes Servicezentrum.

Auf dem Display wird 00:00 angezeigt. Es gab einen Stromausfall. Stelle die Uhrzeit ein.

Es befindet sich Wasser im Inneren des Backofens. Es ist nicht zu viel Wasser im Wassertank.

• Anzeige leuchtet nicht.

Esist genug Wasser im Wassertank.Wenn Wasser in das Gerat eindringt und die Anzeige immer noch nicht aufleuchtet, wende dich an das autorisierte Servicezentrum.

Störung Prüfe, ob Folgendes zutrifft ...

• Anzeige leuchtet.

Esist genug Wasserim Wassertank.Wenn der Tank voll ist und die Anzeige immer noch leuchtet, wende dich an das autorisierte Servicezentrum.

Die Funktion Dampfgaren wird nicht ausgeführ. Es sind keine Kalkrückstände in der Dampfeinlasso- nung vorhanden.

Die Funktion Dampfgaren wird nicht ausgeführrt. Wasser ist im Wassertank.

Das Entleeren des Wassertanks dauert länger als drei Minuten, oder es tritt Wasser aus der Dampfeinlasso-nung aus.

Es sind keine Kalkrückstände in der Dampfeinlasso- nung vorhanden. Reinige den Wassertank.

Wenn das Display einen Fehlercode anziegt, der nicht in dieser Tabelle enthalten ist, schalte die Haussicherung aus und wieder ein, um das Gerät neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wende sich an ein autorisiertes Servicezentrum.

Die vom Kundendienst besteht Daten findest du auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Geräts. Er ist bei geöffneter Türt sichtbar. Entferne das Typenschild nicht vom Gerät.

13.2 Service-Daten

Wenn du das Problem nicht selbst lösenkannst, wende dich an deinen Handler oder ein autorisiertes Servicezentrum.

Wir empfehlen dir, die Daten hier zu notieren:

Modell (MOD.) :

Seriennummer (S.N.):

14. ENERGIEEFFIZIENZ

14.1 Produktinformation und Produktinformationsblatt gemäß den EU-Verordnungen zu Umweltdesign und Energiekennzeichnung

Name des Lieferanten Electrolux

Modellbezeichnung KOCDH67H 949494496

Energieeffizienzindex 81.2

Energieeffizienzklasse A+

Energieverbrauch mit einer Standardbeladung, konventioneller Mo- 0.93 kWh/Programm modulus

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.69 kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Volumen 72 I

Art des Backofens Eingebauter Backofen

Masse 31.6 kg

15. INFORMATIONEN ZUR ENTSORGUNG

Ohre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und darübergenommen werden, esarf also nicht in den Hausmull gegeben werden. Das Gerät kann z.B. bei einer communalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch fur alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, mussen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu Löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recycehn, die mit diesen Symbol gekennzeichnet sind.

Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmull sondern über die bereitgestelltten Recyclingbehälter oder die entsprechenden ortlichen Sammelsysteme.

Recycleln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400m^2 Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnuzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber mussen zudem auf Verlangen des Endnuzers Altgeräte, die in keiner außeren Abmessung größter als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf in thisem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpt, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin gefeliefert wird; in thism Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die

Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den ober genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100~cm^2 enthalten, und Geräte beschränkt, bei denen mindestens eine der äußerten Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für keine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neuen Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeit der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektround Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400m^2 verkauft, verpflichtet, Altgeräte, die in keiner außeren Abmessung größter als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Höhe kostenlos zurückzunehmen; die Rücknahme darf in thisem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplatzen oder zugelassenen Recyclinghofen erfolgen. Für weitere Informationen wenden Sie sichitte an ihre Gemeindeverwaltung.
