BEDIENUNGSANLEITUNG B57PV2361B ELECTROLUX

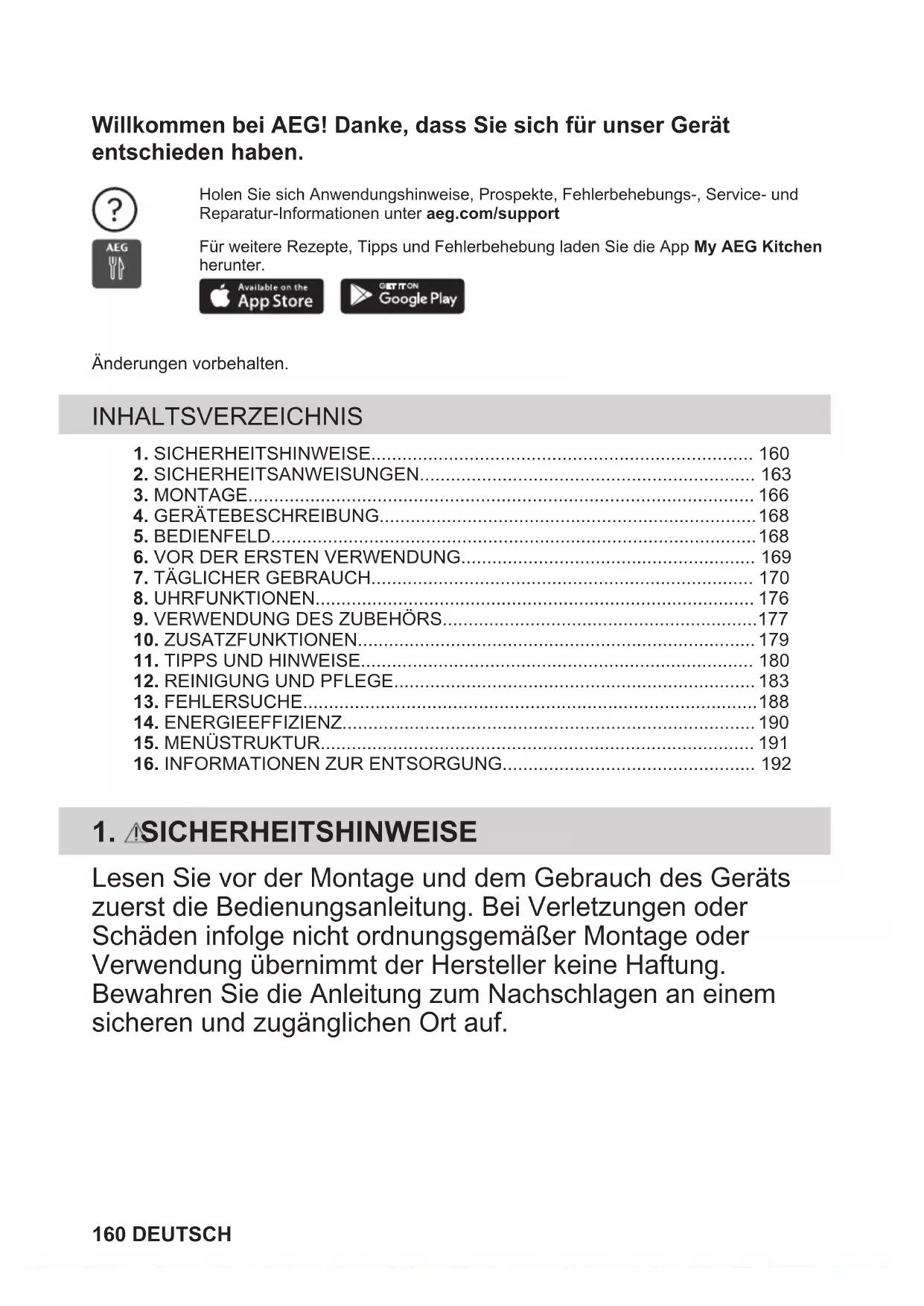

16. INFORMATIONEN ZUR ENTSORGUNG................................................. 192

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf. 160 DEUTSCH1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.

• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet. DEUTSCH 161• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.

• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.

• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.

• Verwenden Sie ausschließlich den für dieses Gerät empfohlenen KT Sensor (Kerntemperatursensor).

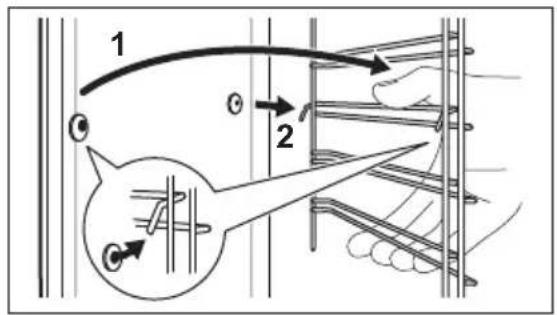

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

• Entfernen Sie vor der pyrolytischen Reinigung alle Zubehörteile und übermäßige Ansammlungen/ Ablagerungen aus dem Innenraum des Geräts. 162 DEUTSCH2. SICHERHEITSANWEISUNGEN

WARNUNG! Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt.

• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden. Mindesthöhe des Einbau‐ möbels (Mindesthöhe des Schranks unter der Arbeits‐ platte) 590 (600) mm Schrankbreite 560 mm Schranktiefe 550 (550) mm Höhe der Gerätevordersei‐

594 mm Höhe der Geräterückseite 576 mm Breite der Gerätevordersei‐

595 mm Breite der Geräterückseite 559 mm Gerätetiefe 569 mm Geräteeinbautiefe 548 mm Tiefe bei geöffneter Tür 1022 mm Mindestgröße der Belüf‐ tungsöffnung. Öffnung auf der Rückseite unten 560x20 mm Länge des Netzanschluss‐ kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite 1500 mm Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.

• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist. DEUTSCH 163• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Schließen Sie die Gerätetür ganz, bevor Sie den Netzstecker in die Steckdose stecken.

• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert. Einsetzbare Kabeltypen für Einbau oder Austausch in Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Sie können auch die Tabelle heranziehen: Gesamtleistung (W) Kabelquerschnitt (mm²) maximal 1380 3x0.75 maximal 2300 3x1 maximal 3680 3x1.5 Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.

• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.

• Üben Sie keinen Druck auf die offene Tür aus.

• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.

• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. WARNUNG! Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden: – Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts. – Legen Sie keine Alufolie direkt auf den Boden des Garraums. – Füllen Sie kein Wasser direkt in das heiße Gerät. – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen. – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können. 164 DEUTSCH• Kochen Sie immer bei geschlossener Gerätetür.

• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG! Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

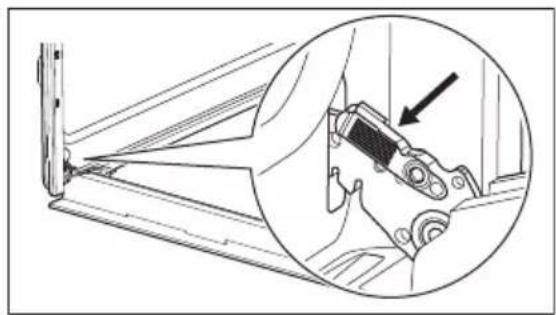

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Pyrolytische Reinigung

WARNUNG! Im Pyrolyse-Modus besteht Verletzungs- und Brandgefahr und es können chemische Emissionen (Dämpfe) austreten.

• Entfernen Sie vor der Pyrolyse und dem ersten Vorheizen Folgendes aus dem Garraum: – Speisereste, Öl oder Fettansammlungen / -ablagerungen. – Alle abnehmbaren Gegenstände (die mit dem Gerät mitgeliefert werden, wie z. B. Regale, Seitenleisten usw.), insbesondere alle antihaftbeschichteten Töpfe, Pfannen, Backbleche, Utensilien usw.

• Lesen Sie sorgfältig alle Anweisungen zur pyrolytischen Reinigung durch.

• Halten Sie Kinder während der Pyrolyse vom Gerät fern. Das Gerät wird sehr heiß und die heiße Luft wird durch die vorderen Kühllüftungsöffnungen freigesetzt.

• Die pyrolytische Reinigung erfolgt bei sehr hoher Temperatur und kann Dämpfe von Lebensmittelrückständen und Gerätematerialen freisetzen. Beachten Sie Folgendes: – Sorgen Sie während und nach der Pyrolyse für eine gute Belüftung. – Sorgen Sie während und nach dem ersten Vorheizen für eine gute Belüftung.

• Während und nach der Pyrolyse kein Wasser auf die Backofentür geben, um eine Beschädigung der Glasscheiben zu vermeiden.

• Die von den Pyrolyse-Backöfen / Speiseresten freigesetzten Dämpfe sind ungefährlich für Menschen, einschließlich Kinder und Personen mit Gesundheitsproblemen.

• Halten Sie Haustiere während und nach der Pyrolyse und dem ersten Aufheizen vom Gerät fern. Kleine Haustiere (insbesondere Vögel und Reptilien) können sehr empfindlich auf Temperaturschwankungen und emittierte Dämpfe reagieren.

• Antihaftbeschichtungen auf Töpfen, Pfannen, Backblechen und Kochutensilien usw. können durch die hohen Temperaturen während der pyrolytischen Reinigung aller pyrolytischen Backöfen beschädigt werden und geringfügige Mengen an gesundheitsschädlichen Dämpfen freisetzen. DEUTSCH 1652.6 Dampfgaren WARNUNG! Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

• Freigesetzter Dampf kann Verbrennungen verursachen: – Öffnen Sie während des Dampfgarens nicht die Gerätetür. – Öffnen Sie die Gerätetür vorsichtig nach dem Dampfgaren.

2.7 Innenbeleuchtung

WARNUNG! Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

• Verwenden Sie nur Lampen mit der gleichen Leistung .

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

3.2 Befestigung des Ofens am

DEUTSCH 1674. GERÄTEBESCHREIBUNG

Einstellknopf für die Ofenfunktionen

Buchse für den Temperatursensor

Einschubschienen, herausnehmbar

• Kombirost Für Kochgeschirr, Kuchenformen, Braten.

• Backblech Für Kuchen und Plätzchen.

• Brat- und Fettpfanne Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

• Temperatursensor Zum Messen der restlichen Garzeit.

• Teleskopschienen Mit den Teleskopschienen können Sie die Einhängegitter leichter einsetzen und entfernen.

5.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus.

5.2 Überblick – Bedienfeld

Kurzzeit‐ wecker Schnellauf‐ heizung Back‐ ofenbe‐ leuchtung Temperatur‐ sensor Bestätigen Sie die Einstellung Drücken Sie Drehen Sie den Knopf 168 DEUTSCHWählen Sie eine Ofenfunktion, um das Gerät einzuschalten. Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um das Gerät auszuschalten.

Display mit Tastenfunktionen. Display-Anzeigen Grundlegende Anzeigen Verriegelung Koch-Assistent Reinigung Einstellungen Schnellaufheizung Timer-Anzeigen Kurzzeit-Wecker Ende Zeitvorwahl Uptimer Fortschrittsbalken - für Temperatur oder Zeit. Der Balken ist vollständig rot, wenn das Gerät die eingestellte Temperatur erreicht. Wassertank-Füllstandsanzeigen Temperatursensor Kontrolllampe

6. VOR DER ERSTEN VERWENDUNG

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Reinigen Sie vor dem ersten Gebrauch das leere Gerät und stellen Sie die Uhrzeit ein: 00:00 Stellen Sie die Zeit ein. Drücken Sie . DEUTSCH 1696.2 Erstes Vorheizen Den leeren Ofen vor der ersten Inbetriebnahme vorheizen. Schritt 1 Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen. Schritt 2 Stellen Sie die Höchsttemperatur für folgende Funktion ein: . Lassen Sie den Ofen 1 Stunde lang eingeschaltet. Schritt 3 Stellen Sie die Höchsttemperatur für folgende Funktion ein: . Lassen Sie den Ofen 15 Min. lang eingeschaltet. Der Ofen kann während des Vorheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.

7. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

7.1 Einstellung: Ofenfunktionen

Schritt 1 Drehen Sie den Knopf für die Ofenfunktionen und wählen Sie eine Ofenfunktion. Schritt 2 Drehen Sie den Bedienknopf, um die Temperatur einzustellen. – gedrückt halten, um die Funktion einzuschalten: Schnellaufheizung. Diese Funktion ist für einige Ofenfunk‐ tionen verfügbar. Garen mit Dampf Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Drücken Sie auf den Deckel des Wassertanks, um ihn zu öffnen. Füllen Sie den Wassertank mit 900 ml Wasser. Schieben Sie den Wassertank in sei‐ ne ursprüngliche Position. Wählen Sie die Dampffunktion aus. Stellen Sie die Tempera‐ tur ein. 170 DEUTSCH7.2 Ofenfunktionen Ofenfunktion Anwendung Heißluft Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Le‐ bensmitteln. Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/ Unterhitze ein. Ober-/Unterhitze Backen und Braten von Speisen auf einer Einschubebene. Feuchtigkeit, niedrig Diese Funktion ist geeignet für Fleisch, Geflügel, Ofengerichte und Aufläufe. Durch die Kombination von Dampf und Hitze werden Fleischstücke zart und saftig und erhal‐ ten eine knusprige Oberfläche. Pizzastufe Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden. Unterhitze Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmit‐ teln. Tiefkühlgerichte Lässt Fertiggerichte (z. B. Pommes frites, Kroketten oder Frühlingsrollen) schön knusprig werden. Feuchte Umluft Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleis‐ tung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft. Grill Zum Grillen dünner Lebensmittel und zum Toasten von Brot. Heißluftgrillen Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Gratinieren und Überbacken. Menü Aufrufen des Menüs: Koch-Assistent, Reinigung, Einstellungen.

7.3 Hinweise zu: Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklasse und der Ökodesign- Anforderungen (gemäß EU 65/2014 und EU EU 66/2014) verwendet. Tests gemäß:

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet. Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus. Näheres zum Garen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Umluft. DEUTSCH 171Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.

Wassertank-Füllstandsanzeige Der Tank ist voll. Wassertank-Füllstandsanzeige Der Tank ist halb voll. Der Tank ist leer. Füllen Sie den Tank auf. Wenn Sie zu viel Wasser in den Tank füllen, leitet der Sicherheitsauslass das überschüssige Wasser in den Boden des Garraums. Saugen Sie das Wasser mit ei‐ nem Schwamm auf. Entleeren des Wasserbehälters Schritt 1 Schalten Sie den Backofen aus, lassen Sie ihn bei geöffneter Tür stehen und warten Sie, bis der Backofen abgekühlt ist.

Schritt 2 Schließen Sie den Ablaufschlauch (C) am Auslass‐ ventil (A) über das Verbindungsteil (B) an. Schritt 3 Halten Sie wiederholt das Ende des Schlauchs un‐ ter der Höhe A und B, damit das restliche Wasser aufgefangen werden kann. Schritt 4 Nehmen Sie C und B ab, und trocknen Sie den Backofen mit einem weichen Schwamm.

7.5 Einstellung: Koch-Assistent

Jedes Gericht in diesem Untermenü hat eine empfohlene Ofenfunktion und Temperatur. Verwenden Sie die Funktion, um ein Gericht schnell mit den Standardeinstellungen zuzubereiten. Sie können auch die Zeit und Temperatur während des Garvorgangs einstellen. Einige der Speisen können Sie auch mit der folgenden Funktion zubereiten: Die Garstufe für die Speise:

• Durch Schritt 1 Schritt 2 Schritt 3 Schritt 4 P1 - P45 Öffnen Sie das Menü. Wählen Sie Koch-Assis‐ tent. Drücken Sie . Wählen Sie das Gericht. Drücken Sie . Geben Sie das Gericht in den Backofen. Bestätigen Sie die Einstellung. 172 DEUTSCH7.6 Koch-Assistent Legende Temperatursensor verfügbar. Platzieren Sie die Temperatursensor im dicksten Teil des Gerichts. Das Gerät schaltet sich Temperatursensor bei Erreichen der eingestellten Temperatur aus. Geben Sie Wasser in den Wassertank. Legende Vorheizen des Geräts, bevor Sie mit dem Kochen beginnen. Einschubebene. Das Display zeigt P und eine Anzahl der Gerichte an, die Sie in der Tabelle überprüfen können. Speise Gewicht Einschubebene / Zubehör

dicke Stücke 2; Backblech Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.

Steak, rosa 180 - 220 g pro Stück; 3 cm dicke Scheiben 3; Bräter auf Kombirost Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. In das Gerät einlegen.

2; Bräter auf Kombirost Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. Flüssigkeit hinzugeben. In das Gerät einlegen.

dicke Stücke 2; Backblech Verwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch ei‐ nige Minuten in einer heißen Pfanne. In das Gerät einle‐ gen.

Roastbeef, durch (Niedertemperatur-Ga‐ ren)

Filet, blutig (Nieder‐ temperatur-Garen) 0,5–1,5 kg; 5–6 cm dicke Stücke 2; Backblech Verwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch ei‐ nige Minuten in einer heißen Pfanne. In das Gerät einle‐ gen.

Kalbsbraten (z. B. Schulter)

dicke Stücke 2; Bräter auf Kombirost Verwenden Sie Ihre Lieblingsgewürze. Flüssigkeit hinzu‐ geben. Braten zugedeckt.

Schweinebraten oder Schulter

1; Bräter auf Kombirost Wenden Sie das Fleisch nach der Hälfte der Gardauer. DEUTSCH 173Speise Gewicht Einschubebene / Zubehör

2; Backblech Verwenden Sie Ihre Lieblingsgewürze. Wenden Sie das Fleisch nach der Hälfte der Garzeit, um eine gleichmäßi‐ ge Bräunung zu erzielen.

Lende, frisch 1 - 1.5 kg; 5–6 cm dicke Stücke 2; Bräter auf Kombirost Verwenden Sie Ihre Lieblingsgewürze.

Rippchen 2 - 3 kg; verwen‐ den Sie rohe, 2 – 3 cm dünne Spare‐ ribs 3; tiefe Pfanne Flüssigkeit hinzufügen, um den Boden eines Gerichts zu bedecken. Wenden Sie das Fleisch nach der Hälfte der Gardauer.

Lammkeule mit Kno‐ chen

1.5 - 2 kg; 7 – 9 cm

dicke Stücke 2; Bräter auf Backblech Flüssigkeit hinzugeben. Wenden Sie das Fleisch nach der Hälfte der Gardauer.

Hähnchen, ganz 1 - 1.5 kg; frisch 2; Auflaufform auf Backblech Verwenden Sie Ihre Lieblingsgewürze. Das Hähnchen nach der Hälfte der Garzeit wenden, um eine gleichmäßi‐ ge Bräunung zu erzielen.

Halbes Hähnchen 0.5 - 0.8 kg 3; Backblech Verwenden Sie Ihre Lieblingsgewürze.

Hähnchenbrust 180 - 200 g pro Stück 2; Auflaufform auf Kombirost Verwenden Sie Ihre Lieblingsgewürze. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne.

Hähnchenschenkel, frisch

3; Backblech Wenn Sie die Hähnchenschenkel zuerst marinieren, stel‐ len Sie die niedrigere Temperatur ein und garen Sie sie länger.

Ente, ganz 2 - 3 kg 2; Bräter auf Kombirost Verwenden Sie Ihre Lieblingsgewürze. Legen Sie das Fleisch in den Bräter. Die Ente nach der Hälfte der Gar‐ zeit wenden.

Gans, ganz 4 - 5 kg 2; tiefe Pfanne Verwenden Sie Ihre Lieblingsgewürze. Legen Sie das Fleisch auf das tiefe Backblech. Die Gans nach der Hälfte der Garzeit wenden.

Hackbraten 1 kg 2; Kombirost Verwenden Sie Ihre Lieblingsgewürze.

Fisch, gegrillt 0.5 - 1 kg pro Fisch 2; Backblech Fisch mit Butter füllen und Ihre Lieblingsgewürze und Kräuter verwenden.

Fischfilet - 3; Auflaufform auf Kombirost Verwenden Sie Ihre Lieblingsgewürze. 174 DEUTSCHSpeise Gewicht Einschubebene / Zubehör

Käsekuchen - 2; Springform 28 cm auf Kombirost

Apfelkuchen - 2; Kuchenform auf Kombirost

Apfelkuchen - 1; 22 cm Kuchenform auf Kombirost

Schokoladenmuffins - 3; Muffin-Blech auf Kombirost

Brotkuchen - 2; Brotpfanne auf Kombirost

Ofenkartoffeln 1 kg 2; Backblech Die ganzen Kartoffeln mit der Schale auf das Backblech geben.

Kartoffelspalten 1 kg 3; Backblech mit Backpapier ausgekleidet Verwenden Sie Ihre Lieblingsgewürze. Kartoffeln in Stü‐ cke schneiden.

Gegrilltes Gemüse 1 - 1.5 kg 3; Backblech mit Backpapier ausgekleidet Verwenden Sie Ihre Lieblingsgewürze. Gemüse in Stücke schneiden.

Fleisch- / Gemüsela‐ sagne mit trockenen Nudelblättern

1; Auflaufform auf Kombirost

Kartoffelgratin (rohe Kartoffeln)

1; Auflaufform auf Kombirost Drehen Sie das Gericht nach der Hälfte der Garzeit um.

2; Backblech mit Backpapier ausgekleidet

2; Backblech mit Backpapier ausgekleidet

Quiche - 2; Backform auf Kombirost

2; mit Backpapier ausgelegtes Backblech Für Weißbrot mehr Zeit nötig.

Alle Getreide / Rog‐ gen / dunkles Brot, alle Getreide in Kas‐ tenform 1 kg 2; Backblech mit Backpapier ausgekleidet / Kombirost DEUTSCH 1758. UHRFUNKTIONEN

Uhrfunktion Anwendung Kurzzeit-Wecker Nach Ablauf der Zeit ertönt der Signalton. Garzeitdauer Nach Ablauf des Timers ertönt ein akustisches Signal und die Ofenfunktion stoppt. Zeitvorwahl Verzögerung des Starts und/oder des Endes des Kochens. Uptimer Max. 23 Std. 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Back‐ ofens aus. Um den Uptimer ein- oder auszuschalten, wählen Sie: Menü, Einstellungen.

8.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit Schritt 1 Schritt 2 Schritt 3 Um die Uhrzeit zu ändern, rufen Sie das Menü auf und wählen Sie Einstellungen, Uhrzeit. Stellen Sie die Uhrzeit ein. Drücken Sie: . Einstellung: Kurzzeit-Wecker Schritt 1 Im Display wird Folgendes ange‐ zeigt: 0:00 Schritt 2 Schritt 3 Drücken Sie: . Stellen Sie Kurzzeit-Wecker ein. Drücken Sie: . Der Countdown des Timers startet umgehend. 176 DEUTSCHEinstellung: Garzeitdauer Schritt 1 Schritt 2 Im Display wird Folgendes ange‐ zeigt: 0:00 Schritt 3 Schritt 4 Wählen Sie eine Ofen‐ funktion und stellen Sie die Temperatur ein. Drücken Sie wieder‐ holt: . Stellen Sie die Gar‐ dauer ein. Drücken Sie: . Der Countdown des Timers startet umgehend. Einstellung: Zeitvorwahl Schritt 1 Schritt 2 Das Dis‐ play zeigt die Uhrzeit an. START Schritt 3 Schritt 4 Im Display wird Fol‐ gendes an‐ gezeigt:

STOPP Schritt 5 Schritt 6 Wählen Sie die Ofenfunkti‐ on. Drücken Sie wiederholt:

Stellen Sie die Startzeit ein. Drücken Sie:

Stellen Sie die Endzeit ein. Drücken Sie: . Der Countdown des Timers beginnt zu der eingestellten Startzeit.

9. VERWENDUNG DES ZUBEHÖRS

WARNUNG! Siehe Kapitel Sicherheitshinweise.

9.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert. DEUTSCH 177Kombirost: Schieben Sie den Rost zwischen die Führungs‐ schienen der Einhängegitter mit den Füßen nach unten zeigend. Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Füh‐ rungsstäbe der Einhängegitter.

9.2 Temperatursensor

Temperatursensor – misst die Temperatur im Inneren der Speise. Es gibt zwei Temperatureinstellungen: Die Backofentemperatur. Die Backofentemperatur. Für beste Garergebnisse: Die Zutaten sollten Raumtempera‐ tur haben. Verwenden Sie ihn nicht für flüssige Speisen. Er muss während des Garvorgangs in der Speise bleiben. Benutzung: Temperatursensor Schritt 1 Schalten Sie den Backofen ein. Schritt 2 Stellen Sie die Ofenfunktion und, falls notwendig, die Temperatur ein. Schritt 3 Einsetzen: Temperatursensor. Fleisch, Geflügel und Fisch Auflauf 178 DEUTSCHFühren Sie die Spitze des Temperatursensor so ein, dass er sich in der Mitte des Fleischstücks oder Fischs befindet, möglichst im dicksten Teil. Achten Sie darauf, dass sich mindestens 3/4 des Tempera‐ tursensor in der Speise befinden. Führen Sie die Spitze des Temperatursensor so ein, dass sie sich in der Mitte des Auflaufs befindet. Temperatur‐ sensor sollte während des Backvorgangs an einer Stelle abgestützt werden. Verwenden Sie hierzu etwas Festes. Verwenden Sie den Rand des Gerichts, um den Silikon‐ griff der Temperatursensor zu stützen. Die Spitze der Temperatursensor darf den Boden der Backform nicht be‐ rühren. Schritt 4 Stecken Sie den Stecker des Temperatursensor in die Buchse an der Vorderseite des Ofens. Das Display zeigt die aktuelle Temperatur an: Temperatursensor. Schritt 5 Drücken Sie , um die Kerntemperatur des Sensors einzustellen. Schritt 6 - Zur Bestätigung drücken. Wenn die Speise die eingestellte Temperatur erreicht, ertönt ein Signalton. Sie können den Garpro‐ zess anhalten oder fortsetzen, um sicherzustellen, dass die Speise durchgegart ist. Schritt 7 Ziehen Sie den Stecker des Temperatursensor aus der Buchse und nehmen Sie das Gericht aus dem Ofen. WARNUNG! Es besteht Verbrennungsgefahr, da der Temperatursensor heiß wird. Seien Sie vorsichtig, wenn Sie den Stecker ziehen und den Sensor aus dem Gargut nehmen.

Diese Funktion verhindert ein versehentliches Verstellen der Gerätefunktion. Einschalten, wenn das Gerät in Betrieb ist – das eingestellte Garen wird fortgesetzt und das Bedienfeld ist verrie‐ gelt. Schalten Sie sie ein, wenn das Gerät ausgeschaltet ist – sie kann nicht eingeschaltet werden, denn das Bedien‐ feld ist verriegelt. DEUTSCH 179Diese Funktion verhindert ein versehentliches Verstellen der Gerätefunktion. – gedrückt halten, um die Funktion einzuschalten. Ein Signal ertönt. – gedrückt halten, um sie aus‐ zuschalten. 3 x – blinkt, wenn die Verriegelung eingeschaltet ist.

10.2 Automatische Abschaltung

Aus Sicherheitsgründen schaltet sich das Gerät nach einiger Zeit aus, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern. (°C) (Std.)

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Temperatursensor, Zeitvorwahl.

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

11. TIPPS UND HINWEISE

11.1 Garempfehlungen

Die Temperaturen und Garzeiten in den Tabellen sind nur Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab. Ihr Gerät backt oder brät unter Umständen anders als Ihr früheres Gerät. Die Hinweise unten enthalten die emp‐ fohlenen Einstellungen für Temperatur, Gardauer und Einschubebene für die einzelnen Speisen. Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Re‐ zept.

Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen. 180 DEUTSCH(°C) (Min.) Brötchen, süß, 16 Stück Backblech oder tiefes Blech 180 2 20 - 30 Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 30 - 40 Pizza, gefroren, 0,35

Kombirost 220 2 10 - 15 Biskuitrolle Backblech oder tiefes Blech 170 2 25 - 35 Brownie Backblech oder tiefes Blech 175 3 25 - 30 Soufflé, 6 Stück Keramikförmchen auf Kombi‐ rost 200 3 25 - 30 Biskuitboden Biskuitform auf Kombirost 180 2 15 - 25 Englischer Sandwich‐ kuchen à la Victoria Backform auf Kombirost 170 2 40 - 50 Fisch, pochiert, 0,3 kg Backblech oder tiefes Blech 180 3 20 - 25 Fisch, ganz, 0,2 kg Backblech oder tiefes Blech 180 3 25 - 35 Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 180 3 25 - 30 Fleisch, pochiert, 0,25

Backblech oder tiefes Blech 200 3 35 - 45 Schaschlik, 0,5 kg Backblech oder tiefes Blech 200 3 25 - 30 Plätzchen, 16 Stück Backblech oder tiefes Blech 180 2 20 - 30 Makronen, 24 Stück Backblech oder tiefes Blech 180 2 25 - 35 Muffins, 12 Stück Backblech oder tiefes Blech 170 2 30 - 40 Kleingebäck, pikant, 20 Stück Backblech oder tiefes Blech 180 2 25 - 30 Mürbeteigplätzchen, 20 Stück Backblech oder tiefes Blech 150 2 25 - 35 Törtchen, 8 Stück Backblech oder tiefes Blech 170 2 20 - 30 Gemüse, pochiert, 0,4

Backblech oder tiefes Blech 180 3 35 - 45 Vegetarisches Ome‐ lett Pizzapfanne auf Kombirost 200 3 25 - 30 Mediterranes Gemü‐ se, 0,7 kg Backblech oder tiefes Blech 180 4 25 - 30

11.3 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln. DEUTSCH 181Pizzapfanne Backform Förmchen Tortenbodenform Dunkel, nicht reflektierend 28 cm Durchmesser Dunkel, nicht reflektierend 26 cm Durchmesser Keramikform 8 cm Durchmes‐ ser, 5 cm Höhe Dunkel, nicht reflektierend 28 cm Durchmesser

11.4 Gartabellen für Prüfinstitute

Informationen für Prüfinstitute Tests gemäß IEC 60350-1. ( °C) (Min) Törtchen, 20 pro Blech Ober-/Unter‐ hitze Backblech 3 170 20 - 35 - Törtchen, 20 pro Blech Heißluft Backblech 3 150 - 160 20 - 35 - Törtchen, 20 pro Blech Heißluft Backblech 2 und 4 150 - 160 20 - 35 - Apfelku‐ chen, 2 Formen à Ø 20 cm Ober-/Unter‐ hitze Kombirost 2 180 70 - 90 - Apfelku‐ chen, 2 Formen à Ø 20 cm Heißluft Kombirost 2 160 70 - 90 - Fettfreier Biskuit, Ku‐ chenform Ø 26 cm Ober-/Unter‐ hitze Kombirost 2 170 40 - 50 Backofen für 10 Min aufheizen. Fettfreier Biskuit, Ku‐ chenform Ø 26 cm Heißluft Kombirost 2 160 40 - 50 Backofen für 10 Min aufheizen. Fettfreier Biskuit, Ku‐ chenform Ø 26 cm Heißluft Kombirost 2 und 4 160 40 - 60 Backofen für 10 Min aufheizen. 182 DEUTSCH( °C) (Min) Mürbeteig‐ gebäck Heißluft Backblech 3 140 - 150 20 - 40 - Mürbeteig‐ gebäck Heißluft Backblech 2 und 4 140 - 150 25 - 45 - Mürbeteig‐ gebäck Ober-/Unter‐ hitze Backblech 3 140 - 150 25 - 45 - Toast, 4 - 6 Stück Grill Kombirost 4 Max. 1 - 5 Backofen für 10 Min aufheizen. Hamburger aus Rind‐ fleisch, 6 Stück, 0,6

Grill Kombirost, Fettpfanne 4 Max. 20 - 30 Kombirost in die vierte und Fettpfanne in die dritte Einschubebene des Backofens ein‐ schieben. Wenden Sie das Gericht nach der Hälfte der Gardauer. Backofen für 10 Min aufheizen.

12. REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung. Reinigen Sie Flecken mit einem milden Reinigungsmittel. Täglicher Ge‐ brauch Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speise‐ reste könnten einen Brand verursachen. Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab. Zubehör Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwen‐ den Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler. Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkan‐ tigen Gegenständen. DEUTSCH 18312.2 Entfernen: Einhängegitter Entfernen Sie Einhängegitter zur Reinigung des Backofens. Schritt 1 Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Schritt 2 Ziehen Sie das Einhängegitter vorne von der Seitenwand weg. Schritt 3 Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.

Schritt 4 Setzen Sie die Einhängegitter in um‐ gekehrter Reihenfolge ein. Die Haltestifte an den Teleskopläufern müssen nach vorne zeigen.

12.3 Benutzung: Pyrolytische

Reinigung Reinigen Sie den Backofen mit Pyrolytische Reinigung. WARNUNG! Es besteht das Risiko von Verbrennungen. VORSICHT! Befinden sich weitere Geräte in demselben Küchenmöbel, verwenden Sie diese nicht während dieser Funktion. Andernfalls kann der Backofen beschädigt werden. Vor dem Pyrolytische Reinigung: Schalten Sie den Backofen aus und warten Sie, bis er abge‐ kühlt ist. Entfernen Sie alle Zubehörteile aus dem Backofen. Reinigen Sie den Backofenboden und die innere Türglasscheibe mit warmem Wasser, einem weichen Tuch und ei‐ nem milden Reinigungsmittel. Pyrolytische Reinigung Schritt 1 Menü eingeben: Reinigung . Option Dauer C1 - Leichte Reinigung 1 h C2 - Normale Reinigung 1 h 30 min C3 - Gründliche Reinigung 2 h 30 min 184 DEUTSCHPyrolytische Reinigung Schritt 2 - drücken, um das Reinigungsprogramm auszuwählen. Schritt 3 - Drücken, um die Reinigung zu starten. Schritt 4 Drehen Sie nach der Reinigung den Knopf für die Backofenfunktionen in die Aus-Position. Beim Start der Reinigung wird die Backofentür verriegelt und die Lampe ausgeschaltet.Bis die Tür entriegelt wird, zeigt das Display Folgendes an: . Nach Abschluss der Reinigung: Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Reinigen Sie den Garraum mit einem weichen Tuch. Entfernen Sie die Rückstände vom Garraumboden.

12.4 Erinnerungsfunktion Reinigen

Der Backofen erinnert Sie daran, wann er mit der pyrolytischen Reinigung gereinigt werden muss. blinkt 5 Sekunden nach jedem Kochvorgang im Dis‐ play. Zum Ausschalten der Erinnerung geben Sie die Menü ein und wählen Sie Einstellungen, Erinnerungsfunktion Reinigen.

12.5 Reinigung: Wassertank

Schritt 1 Schalten Sie den Backofen aus. Schritt 2 Setzen Sie eine Auflaufpfanne unter dem Dampfeinlass ein. Schritt 3 Füllen Sie Wasser in den Wassertank: 850 ml. Zitronensäure hinzugeben: 5 Teelöffel. Warten Sie 60 Min. Schritt 4 Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Feuchtigkeit niedrig. Stellen Sie die Temperatur auf 230 °C. Schalten Sie den Backofen nach 25 Min. aus und warten Sie, bis er abgekühlt ist. Schritt 5 Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Feuchtigkeit niedrig. Stellen Sie die Temperatur auf 130 bis 230 °C. Schalten Sie den Backofen nach 10 Min. aus und warten Sie, bis er abgekühlt ist. Leeren Sie den Wassertank nach dem Dampfgaren, um Kalkrückstände zu verhindern. Nach Abschluss der Reinigung: Schalten Sie den Back‐ ofen aus. Leeren Sie den Wasser‐ tank. Siehe Kapitel Tägli‐ cher Gebrauch, „Entlee‐ ren des Wassertanks“. Spülen Sie den Wassertank aus und reinigen Sie die restlichen Kalkrückstände mit einem wei‐ chen Tuch. Reinigen Sie das Ablauf‐ rohr mit warmem Was‐ ser und einem milden Spülmittel. DEUTSCH 185Die Tabelle unten zeigt den Wasserhärtebereich (dH) mit dem zugehörigen Kalkgehalt und die Qualität des Wassers. Übersteigt die Wasserhärte 4, füllen Sie den Wassertank mit abgefülltem Wasser. Wasserhärte Teststreifen Kalkgehalt (mg/l) Wasserein‐ stufung Reinigen Sie den Wasser‐ tank alle Ebene dH 1 0 - 7 0 - 50 weich 75 Zyklen - 2,5 Monate 2 8 - 14 51 - 100 mittelhart 50 Zyklen - 2 Mo‐ nate 3 15 - 21 101 - 150 hart 40 Zyklen - 1,5 Monate 4 22 - 28 über 151 sehr hart 30 Zyklen - 1 Mo‐ nat

12.6 Aus- und Einbau: Tür

Die Backofentür hat drei Glasscheiben. Sie können die Backofentür und die internen Glasscheiben entfernen, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen. VORSICHT! Verwenden Sie den Backofen nicht ohne die Glasscheiben. Schritt 1 Öffnen Sie die Backofentür vollständig und halten Sie beide Scharniere fest. Schritt 2 Heben und ziehen Sie die Verriegelungen an, bis sie einrasten. 186 DEUTSCHSchritt 3 Schließen Sie die Backofentür halb bis zur ersten Öffnungsstellung. Anschließend he‐ ben und ziehen Sie die Tür aus der Aufnah‐ me heraus. Schritt 4 Legen Sie die Tür auf einer stabilen Oberflä‐ che auf ein weiches Tuch. Schritt 5 Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drü‐ cken Sie sie nach innen, um den Klippver‐ schluss zu lösen.

Schritt 6 Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen. Schritt 7 Halten Sie die Glasscheiben der Tür an der Oberkante fest und ziehen Sie sie vorsichtig einzeln heraus. Beginnen Sie mit der oberen Glasscheibe. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterun‐ gen gezogen werden. Schritt 8 Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfäl‐ tig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler. Schritt 9 Setzen Sie nach der Reinigung die Glasscheiben und die Backofentür ein. Wenn die Tür korrekt installiert ist, hören Sie beim Schließen der Verriegelungen ein Klicken. DEUTSCH 187Achten Sie beim Wiedereinsetzen der Glasscheiben(A und B) auf die richtige Reihenfolge. Überprüfen Siedas Symbol / den Aufdruck auf der Seite der Glas‐scheibe. Jede Glasscheibe sieht anders aus, um denAus- und Einbau zu erleichtern.Bei korrektem Einbau macht die Türabdeckung einKlickgeräusch.Stellen Sie sicher, dass Sie die mittlere Glasplattekorrekt in der Aufnahme installieren. A B

12.7 Austausch: Lampe

WARNUNG! Stromschlaggefahr. Die Lampe kann heiß sein. Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrückstände auf der Lampe einbrennen. Bevor Sie die Lampe austauschen:Schritt 1 Schritt 2 Schritt 3Schalten Sie den Backofen aus.Warten Sie, bis der Ofen kalt ist.Trennen Sie den Ofen von der Netz‐versorgung.Breiten Sie ein Tuch auf dem Gar‐raumboden aus. Hintere Lampe Schritt 1 Drehen Sie die Glasabdeckung und nehmen Sie sie ab.Schritt 2 Reinigen Sie die Glasabdeckung.Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.Schritt 4 Bringen Sie die Glasabdeckung an.

WARNUNG! Siehe Kapitel Sicherheitshinweise. 188 DEUTSCH13.1 Was zu tun ist, wenn … In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst. Das Gerät schaltet sich nicht ein oder heizt nicht auf Störung Prüfen Sie, ob Folgendes zutrifft ... Das Gerät lässt sich nicht einschalten oder bedienen. Das Gerät ist ordnungsgemäß an die Stromversorgung angeschlossen. Das Gerät erwärmt sich nicht. Die ist Abschaltautomatik ausgeschaltet. Das Gerät erwärmt sich nicht. Die Gerätetür ist geschlossen. Das Gerät erwärmt sich nicht. Die Sicherung ist nicht durchgebrannt. Das Gerät erwärmt sich nicht. Die Verriegelung ist nicht verschlossen. Komponenten Störung Prüfen Sie, ob Folgendes zutrifft ... Die Lampe ist ausgeschaltet. Feuchte Umluft - ist eingeschaltet. Die Lampe funktioniert nicht. Die Lampe ist durchgebrannt. Der Temperatursensor funktioniert nicht. Der Stecker des Temperatursensor ist vollständig in die Buchse eingesteckt. Fehlercodes Im Display erscheint … Prüfen Sie, ob Folgendes zutrifft ... Err C2 Sie haben den Temperatursensor Stecker aus der Buchse entfernt. Err C3 Die Gerätetür ist geschlossen oder die Türverriegelung ist nicht beschädigt. Err F102 Die Gerätetür ist geschlossen. Err F102 Die Türverriegelung nicht defekt ist. 00:00 Es gab einen Stromausfall. Stellen Sie die Uhrzeit ein. Wenn das Display einen Fehlercode anzeigt, der nicht in dieser Tabelle enthalten ist, schalten Sie die Haussiche‐ rung aus und wieder ein, um das Gerät neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wenden Sie sich an einen autorisierten Kundendienst. Reinigung Störung Prüfen Sie, ob Folgendes zutrifft ... Im Garraum des Geräts befindet sich Wasser. Es ist nicht zu viel Wasser im Wassertank. - Anzeige leuchtet nicht. Es ist genug Wasser im Wassertank. Wenn Wasser in das Gerät eindringt und die Anzeige immer noch nicht aufleuchtet, wenden Sie sich an den autorisierten Kun‐ dendienst. DEUTSCH 189Reinigung - Anzeige leuchtet. Es ist nicht genug Wasser im Wassertank. Wenn der Tank voll ist und die Anzeige immer noch leuchtet, wenden Sie sich an den autorisierten Kundendienst. Die Funktion Dampfgaren wird nicht ausgeführt. Es sind keine Kalkrückstände in der Dampfeinlassöff‐ nung vorhanden. Die Funktion Dampfgaren wird nicht ausgeführt. Wasser ist im Wassertank. Das Entleeren des Wassertanks dauert länger als drei Minuten, oder es tritt Wasser aus der Dampfeinlassöff‐ nung aus. Es sind keine Kalkrückstände in der Dampfeinlassöff‐ nung vorhanden. Reinigen Sie den Wassertank.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum. Wir empfehlen Ihnen, die Daten hier zu notieren: Modell (MOD.): ......................................... Produktnummer (PNC) ......................................... Seriennummer (S.N.) .........................................

14. ENERGIEEFFIZIENZ

14.1 Produktinformation und Produktinformationsblatt

Name des Lieferanten AEG Modellbezeichnung B57PV2361B 949494835 Energieeffizienzindex 81.2 Energieeffizienzklasse A+ Energieverbrauch mit einer Standardbeladung, konventioneller Mo‐ dus

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.69 kWh/Programm Anzahl der Garräume 1 Wärmequelle Strom Volumen 72 l Art des Backofens Eingebauter Backofen Masse 34.1 kg 190 DEUTSCHIEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Stufen, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können. Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet. Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen. Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor. Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich. Garen mit Heißluft Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen. Restwärme Ventilator und Lampe funktionieren weiter. Sobald Sie das Gerät ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden. Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt. Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen. Warmhalten von Speisen Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt. Garen bei ausgeschalteter Backofenbeleuchtung Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen. Feuchte Umluft Diese Funktion soll während des Garvorgangs Energie sparen. Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus. Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten Energieeinsparungen reduziert.

Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 DEUTSCH 191- Wählen Sie, um die Menü einzu‐ geben. Wählen Sie die Opti‐ on aus der Menü Struktur aus und drü‐ cken Sie . Wählen Sie die Ein‐ stellung. – drücken, um die Einstellung zu bestätigen. Stellen Sie den Wert ein und drücken Sie

Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um Menü zu verlassen. Menü Struktur Koch-Assistent Reinigung Einstellungen Einstellungen 01 Uhrzeit Ändern 02 Helligkeit 1 - 5 03 Tastentöne 1 - Signalton

04 Lautstärke 1 - 4 05 Temperatursensor Aktion 1 - Alarm und Stopp

06 Uptimer Ein / Aus 07 Backofenbeleuchtung Ein / Aus 08 Schnellaufheizung Ein / Aus 09 Erinnerungsfunktion Reini‐ gen Ein / Aus 10 DEMO Aktivierungscode:

11 Softwareversion Prüfen 12 Gerät auf Werkseinstel‐ lungen zurücksetzen Ja / Nein

16. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts. Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen. Hinweise zum Recycling 192 DEUTSCHHelfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme. Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte. Rücknahmepflichten der Vertreiber in Deutschland Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden. Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos. Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen. Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz. Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden. Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung. DEUTSCH 193Velkommen til AEG! Takk for at du valgte produktet vårt. Få råd om bruk, brosjyrer, løse problemer, service- og reparasjonsinformasjon aeg.com/supportFor flere oppskrifter, tips, feilsøking last ned My AEG Kitchen appen.Med forbehold om endringer. INNHOLD

Funktionsratt för tillagningsfunktioner

9. ANVÄNDNING AV TILLBEHÖR
