Merkki	Electrolux
Malli	B57PV2361B
Tuotetyyppi	Kiinteä sähköuuni
Käyttötilavuus	72 l
Mitat (K × L × S)	594 × 595 × 569 mm
Asennussyvyys	548 mm
Kaapin minimikorkeus	590 mm
Kaapin leveys	560 mm
Kaapin syvyys	550 mm
Nettopaino	34,1 kg
Sähköliitäntä	230 V ~ 50 Hz
Virtajohdon pituus	1500 mm
Energiatehokkuusluokka	A+
Energiankulutus (kiertoilma)	0,69 kWh/sykli
Energiankulutus (perinteinen)	0,93 kWh/sykli
Kypsennystoiminnot	Kiertoilmakypsennys, Kostea kiertoilmakypsennys, Höyrykypsennys, Grillaus, Turbogrilli, Pizza, Pakastetut ruoat, Ylä/alakuumennus, Alakuumennus, Avustettu kypsennys
Puhdistus	Pyrolyysi (3 tasoa: kevyt, normaali, täydellinen), Suositeltu puhdistus, Irrotettavat ritilätuet
Turvallisuus	Kosketuslukitus, Automaattinen sammutus, Lapsilukko (lukituksen kautta), Pyrolyysin aikana lukittuva luukku
Mukana tulevat varusteet	Metalliritilä, Leivinpelti, Paistovuoka, Kypsennysanturi, Teleskooppikiskot (mallista riippuen)
Valaistus	300 °C kestävä halogeenilamppu, energiatehokkuusluokka G
Korjattavuus	Käyttäjän vaihdettavissa oleva lamppu, Irrotettava luukku (3 lasia), Varaosat saatavilla valtuutetun huollon kautta
Takuu	Katso valmistajan asiakirjoja

Usein kysytyt kysymykset - B57PV2361B ELECTROLUX

Kuinka käyttää höyrykypsennystä?

Avaa vesialtaan kansi, täytä se 900 ml:lla vettä, aseta takaisin, valitse höyrykypsennystila ja säädä lämpötila. Huomio: älä avaa luukkua höyrykypsennyksen aikana palovammojen välttämiseksi.

Kuinka puhdistaa uuni pyrolyysillä?

Poista kaikki varusteet ja ylimääräiset jäämät, valitse Puhdistus-valikko. Valitse C1 (1 t), C2 (1,5 t) tai C3 (2,5 t). Luukku lukittuu automaattisesti. Kun puhdistus on valmis, pyyhi tuhka pois pehmeällä liinalla.

Kuinka vaihtaa uunin lamppu?

Sammuta uuni ja irrota pistoke. Aseta liina uunin pohjalle. Kierrä lasikupu auki, vaihda lamppu 300 °C:n kestävään halogeenilamppuun (luokka G). Asenna lasikupu takaisin.

Kuinka asettaa kellonaika?

Valitse Asetukset-valikko ja sitten Kellonaika. Kierrä ohjausnuppia ajan asettamiseksi ja vahvista OK-painikkeella.

Kuinka käyttää kypsennysanturia?

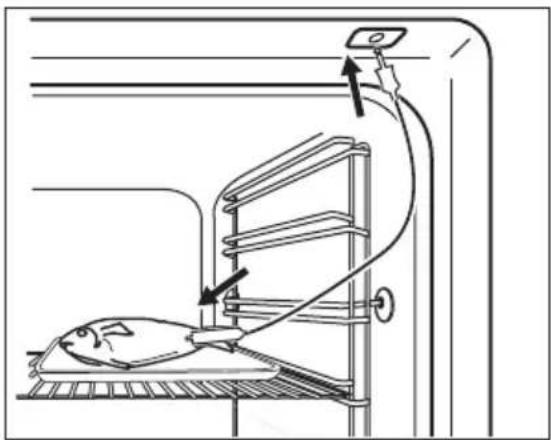

Työnnä anturi ruoan paksuimpaan kohtaan (vähintään 3/4 anturista sisällä). Liitä se uunin etupistokkeeseen. Aseta haluttu sisälämpötila. Äänimerkki kuuluu, kun lämpötila saavutetaan. Huomio: anturi kuumenee.

Mitä tehdä, jos virhekoodi näkyy?

Katso ohjekirjan Vianmääritys-luku. Esimerkiksi Err C2 tarkoittaa, että kypsennysanturi on poistettu, Err F102 tarkoittaa oven lukitusongelmaa. Jos koodi pysyy, kytke asunnon sulake uudelleen tai ota yhteyttä huoltoon.

Kuinka huoltaa vesisäiliötä?

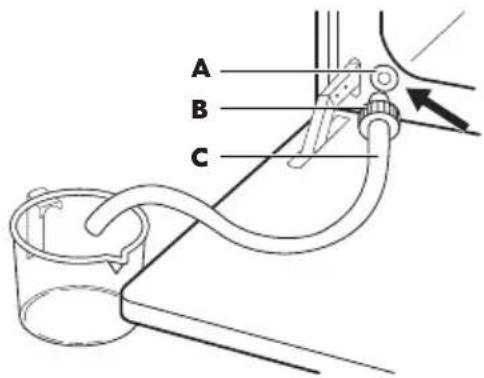

Tyhjennä säiliö jokaisen höyrykypsennyksen jälkeen (katso luku Vesisäiliön tyhjennys). Kalkinpoistoa varten toimi seuraavasti: kaada 850 ml vettä ja 5 tl sitruunahappoa, kuumenna heikossa kosteustilassa 230 °C:ssa 25 min, sitten 130-230 °C:ssa 10 min. Huuhtele sitten.

Kuinka säästää energiaa tällä uunilla?

Käytä Kostea kiertoilmakypsennys-toimintoa (pienempi kulutus). Älä esilämmitä tarpeettomasti, sammuta valaistus kypsennyksen aikana ja käytä jäännöslämpöä sammuttamalla uuni 3–10 min ennen kypsennyksen loppua.

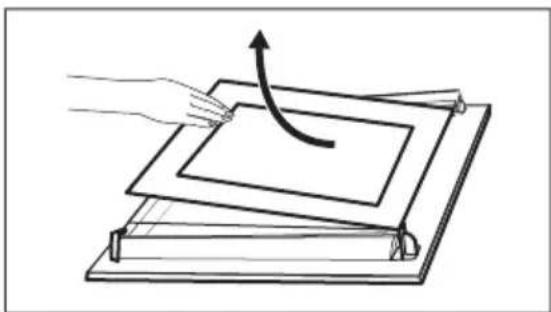

Kuinka irrottaa ja puhdistaa uunin luukku?

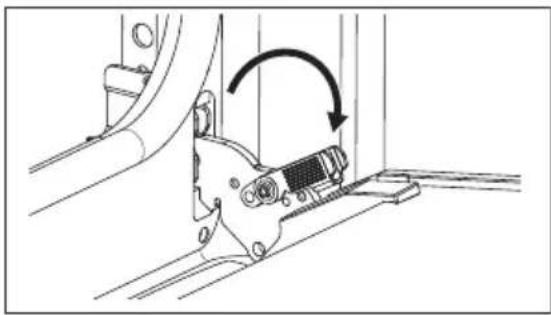

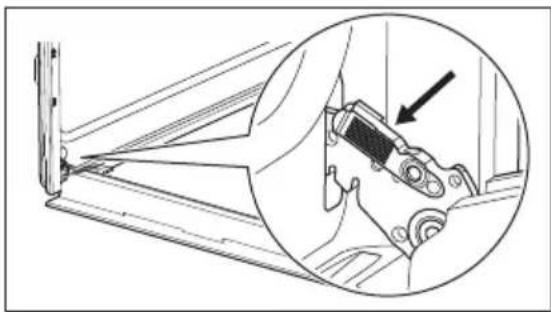

Avaa luukku kokonaan, nosta saranoiden lukitusnupit ylös naksahdukseen asti, sulje puoliksi ja vedä ylös irrottaaksesi luukku. Irrota sitten lasit poistamalla koriste. Pese lasit saippuavedellä, älä laita niitä astianpesukoneeseen. Kokoa takaisin päinvastaisessa järjestyksessä.

Mitä varusteita uunin mukana tulee?

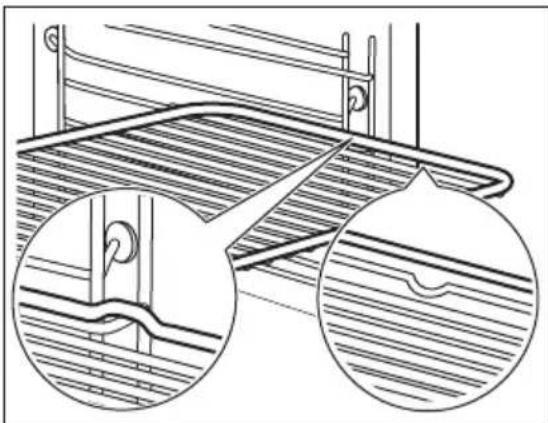

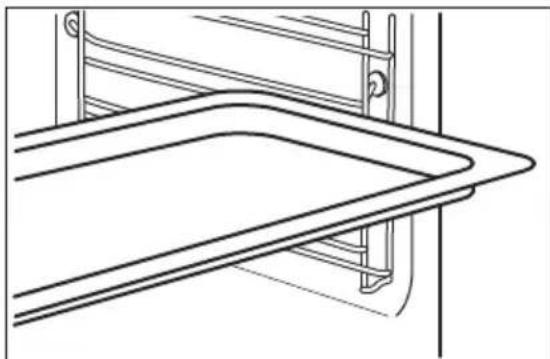

Uunin mukana toimitetaan metalliritilä, leivinpelti, paistovuoka ja kypsennysanturi. Teleskooppikiskot voivat olla mukana versiosta riippuen. Katso varusteluettelo ohjekirjasta.

KÄYTTÖOHJE B57PV2361B ELECTROLUX

FI Käyttöohje | Höyryuuni 96

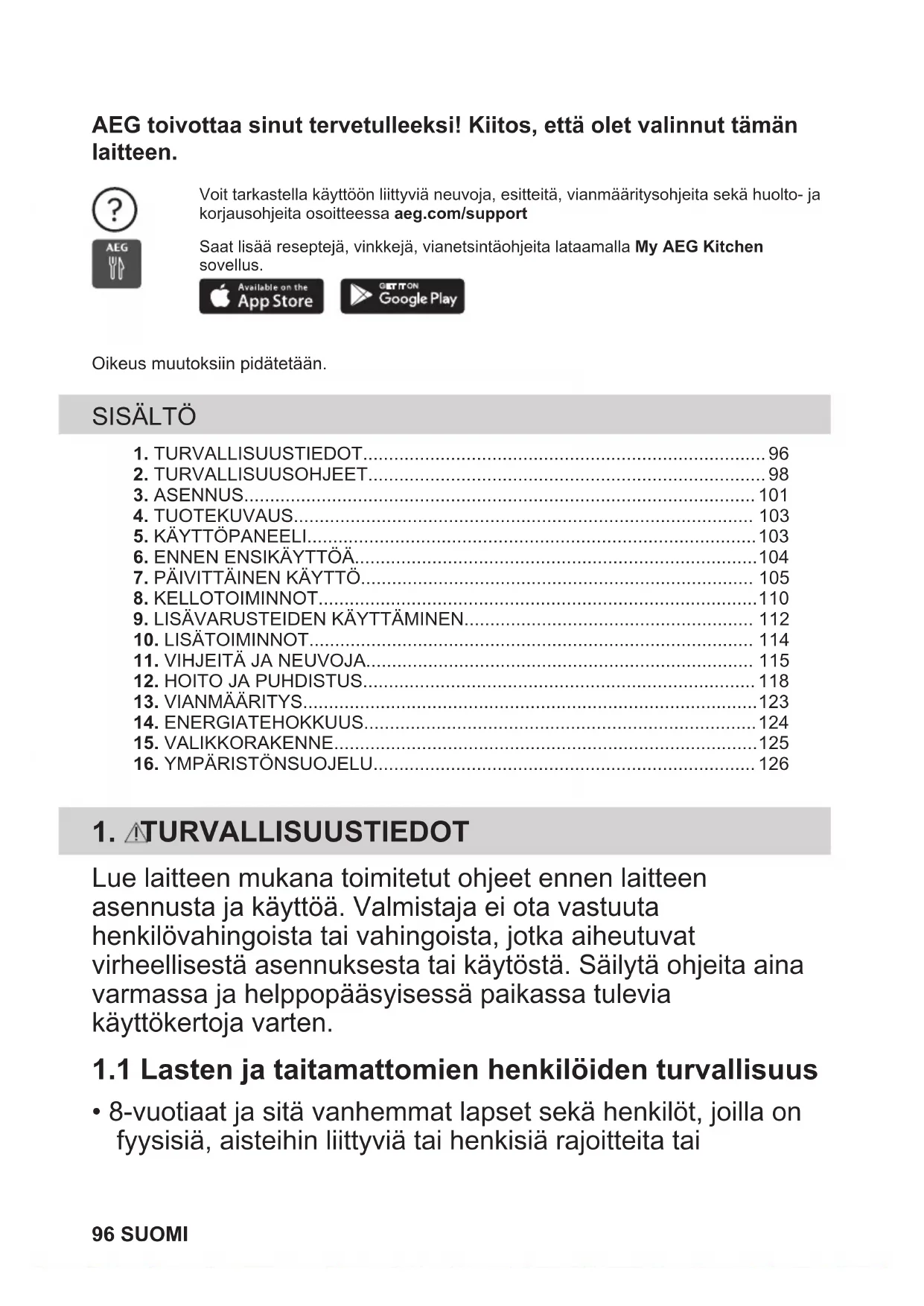

AEG toivottaa sinut tervetulleeksi! Kiitos, että olet valinnut tämän laitteen.

Voit tarkastella käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita osoitteessa aeg.com/support

Saat lisää reseptejä, vinkkejä, vianetsintäohjeita lataamalla My AEG Kitchen sovellus.

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....96
2. TURVALLISUUSOHJEET....98
3. ASENNUS....101
4. TUOTEKUVAUS.... 103
5. KÄYTTÖPANEELI....103
6. ENNEN ENSIKÄYTTÖÄ....104
7. PÄIVITTÄINEN KÄYTTÖ.... 105
8. KELLOTOIMINNOT....110
9. LISÄVARUSTEIDEN KÄYTTÄMINEN.... 112
10. LISÄTOIMINNOT.... 114
11. VIHJEITÄ JA NEUVOJA.... 115
12. HOITO JA PUHDISTUS.... 118
13. VIANMÄÄRITYS....123
14. ENERGIATEHOKKUUS....124
15. VALIKKORAKENNE....125
16. YMPÄRISTÖNSUOJELU.... 126

1. TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai

puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
- Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
- Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
- Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
- Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
- Irrota laite sähköverkosta ennen huoltotoimenpiteiden suorittamista.
- Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

• VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Vältä koskettamasta lämpövastuksia tai laitteen sisätilan pintoja.
• Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.
• Käytä ainoastaan tähän laitteeseen suositeltua paistolämpömittaria.

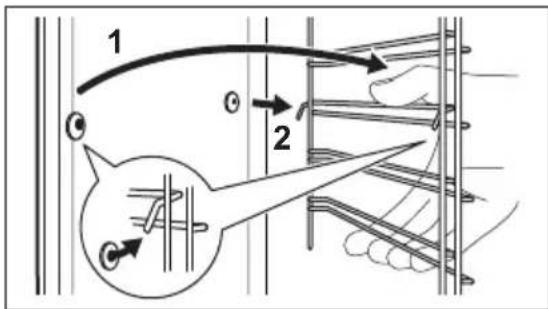

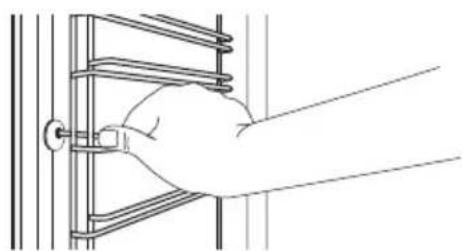

• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.
• Kaikki varusteet ja liialliset roiskeet/jäämät on poistettava laitteen lokerosta ennen pyrolyyttistä puhdistusta.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Tarkista ennen laitteen asentamista, että laitteen luukku avautuu esteettä.

• Laite on varustettu sähkötoimisella jäähdytysjärjestelmällä. Sitä on käytettävä sähkösyötöllä.

Kaapin vähimmäiskorkeus 590 (600) mm (työtason alla olevan kaapin vähimmäiskorkeus)

Kaapin leveys 560 mm

Kaapin syvyys 550 (550) mm

Laitteen etuosan korkeus 594 mm

Laitteen takaosan korkeus 576 mm

Laitteen etuosan leveys 595 mm

Laitteen takaosan leveys 559 mm

Laitteen syvyys 569 mm

Laitteen asennussyvyys 548 mm

Leveys luukun ollessa auki 1022 mm

Tuuletusaukon vähimmäiskoko. Aukko alaosassa takana

560x20 mm

Virtajohdon pituus. Johto sijaitsee oikeassa kulmas-sa takana

1500 mm

Kiinnitysruuvit 4x25 mm

2.2 Sähkökytkentä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.
• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen

kontaktiaukon leveys on oltava vähintään 3 mm.

• Sulje laitteen luukku kokonaan ennen pistokkeen liittämistä pistorasiaan.
• Laitteen mukana toimitetaan päävirtajohto ja pääpistoke.

Asennuksen tai vaihdon käytettävissä olevat johtotyypit Euroopassa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaapelin poikkileikkauksen osalta, ks. arvokilpeen merkittyä kokonaistehoa. Ks. myös taulukko:

Kokonaisteho (W) Virtajohdon poikki-pinta-ala (mm²)

enintään 1 380 3x0.75

enintään 2 300 3x1

enintään 3 680 3x1.5

Maadoitusjohdon (vihreä/keltainen johto) on oltava 2 cm pidempi kuin ruskea vaihe- ja sininen nollajohto.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen tai räjähdyksen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä kohdista painetta avoimeen oveen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.

• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.

• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.

• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS!

Laite voi muutoin vaurioitua.

- Estä emalipinnan vaurioituminen tai haalistuminen:

• Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laiteen pohjan kanssa.

• Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa laitteen pohjan kanssa.
  – Älä laita vettä suoraan kuumaan laitteeseen.
  – Ålä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.
  – Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

• Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.

• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.
• Laitteen luukku on pidettävä suljettuna käytön aikana.
• Jos laite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lämpöä tai kosteutta voi kertyä suljetun kalusteen paneelin taakse ja laite, kalusteet tai lattia voivat sen seurauksena vaurioitua. Älä sulje kalusteen paneelia ennen kuin laite on täysin jäähtynyt käytön jälkeen.

2.4 Hoito ja puhdistus

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

- Kytke laite pois toiminnasta ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.

• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.
• Ole varovainen irrottaessasi luukkua. Luukku on painava!
• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan mietoja pesuaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

2.5 Pyrolyyttinen puhdistus

VAROITUS!

Henkilövahinkojen / tulipalon / kemiallisten päästöjen (höyryt) vaara pyrolyysitoiminnossa.

• Ennen pyrolyyttisen puhdistamisen ja esilämmityksen käynnistämistä, poista seuraavat uunin sisätilasta:
• mahdolliset ruokajäämät, öljy- tai rasvaroiskeet/-jäämät.
• mahdolliset irrotettavat varusteet (mukaan lukien laitteen mukana toimitetut ritilät, kiskot jne.) erityisesti tarttumattomat kattilat, pannut, leivinpellit, välineet jne.
• Lue huolella pyrolyyttistä puhdistusta koskevat ohjeet.
• Pidä lapset poissa laitteen luota silloin, kun pyrolyyttinen puhdistus on käynnissä. Laite kuumenee hyvin voimakkaasti ja kuumaa ilmaa poistuu etupuolella olevista jäähdytysaukoista.

• Pyrolyyttinen puhdistus on korkeassa lämpötilassa tapahtuva toimenpide, jonka aikana voi vapautua höyryjä ruoanlaittojäämistä ja rakennemateriaaleista, ja siksi käyttäjää suositellaan voimakkaasti toimimaan seuraavasti:
  – järjestämään hyvä tuuletus pyrolyyttisen puhdistuksen aikana ja sen jälkeen.
  – järjestämään hyvä ilmanvaihto esilämmityksen aikana ja sen jälkeen.

• Älä läikytä vettä uunin luukulle pyrolyyttisen puhdistuksen aikana ja sen jälkeen, jotta lasipaneelit eivät vahingoitu.

• Yllä kuvatut pyrolyyttisistä uuneista / ruokajäämistä muodostuvat höyryt eivät ole haitallisia ihmisille. Tämä koskee myös lapsia ja heikkokuntoisia henkilöitä.
• Pidä lemmikkieläimet loitolla laitteesta pyrolyyttisen puhdistamisen ja esilämmityksen aikana ja sen jälkeen. Pienet lemmikkieläimet (erityisesti linnut ja matelijat) voivat olla erittäin herkkiä lämpötilanmuutoksille ja laitteesta poistuville höyryille.
• Kaikkien pyrolyyttisten uunien korkeassa lämpötilassa tapahtuva pyrolyyttinen puhdistus voi vaurioittaa kattiloiden, pannujen, leivinpeltien, ruokailuvälineiden jne. tarttumattomia pintoja, ja niistä voi myös muodostua alhaisen tason haitallisia höyryjä.

2.6 Höyrytoiminto

VAROITUS!

Siitä voi aiheutua palovammoja tai laite voi vaurioitua.

• Laitteesta tuleva höyry voi aiheuttaa palovammoja:
– Laitteen luukkua ei saa avata höyrytoiminnon käytön aikana.
– Avaa laitteen luukku varoen höyrytoiminnon käytön jälkeen.

2.7 Sisävalaistus

VAROITUS!

Sähköiskun vaara.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.
• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.8 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
• Ainoastaan alkuperäisiä varaosia saa käyttää.

2.9 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.
• Poista luukun lukitus, jotta lapset, tai lemmikit eivät jäisi loukkuun laitteen sisälle.

3.1 Asentaminen kalusteeseen

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Uunin kiinnittäminen kaappiin

1 Käyttöpaneeli
2 Uunitoimintojen kiertonuppi

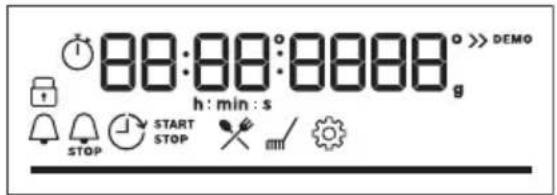

3 Näyttö
4 Ohjausnuppi
5 Vesilokero
6 Lämpövastus
7 Paistolämpömittarin pistorasia
8 Lamppu
9 Puhallin
10 Hyllykannatin, irrotettava
11 Tyhjennysputki
12 Vedentyhjennysventtiili
13 Hyllytasot
14 Höyryntuloaukko

4.2 Varusteet

• Paistoritilä
Ruoanlaittovälineille, kakkuvuokat, paistit.
- Paistolevy
Kakuille ja kekseille.
- Grilli / uunipannu
Leivinpelliksi ja uunipannuksi tai pannuksi rasvan keräämiseen.

• Paistolämpömittari
Mittaamaan, kuinka pitkälle ruoka on kypsynyt.
• Teleskooppikannattimet
Ritilät ja pellit voidaan asettaa ja poistaa helpommin teleskooppikannattimilla.

5. KÄYTTÖPANEELI

5.1 Sisäänpainettava vääntimet

Paina väännintä käyttääksesi laitetta.

Väännin tulee ulos.

5.2 Ohjauspaneelin yleisnäkymä

				OK
Ajastin	Pikakuu-mennus	Uunivalo	Paistolämpö-mittari	Vahvista ase-tus	Paina	Kierrä nuppivalitsin-ta

Kytke laite päälle valitsemalla uunitoiminto.

Kytke laite pois päältä kääntämällä uunitoimintojen nuppivalitsin Off (pois päältä) -asentoon.

5.3 Näyttö

88:00:0000g h : min : s STOP START STOP >> DEMO

Näyttö, jossa tärkeimmät toiminnot.

Näytön merkkivalot

Perusmerkkivalot
	(WDT8)	[2XY0]
Lukko	Avustava ruoanvalmis-tus	Puhdistus	Asetukset	Pikakuumennus
Ajastimen merkkivalot
	[7KBC]
Hälytinajastin	S1OP	Ajastin		Ajastin
Edistymistä osoittava palkki – lämpötilan tai ajan kulumisen seuraamiseen. Kun laite saavuttaa asetetun lämpötilan, osoitinpalkki on kokonaan pu-nainen.

Vesisäiliön merkkivalot
Paistolämpömittari merkkivalo

6. ENNEN ENSIKÄYTTÖÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Alkupuhdistus

Ennen ensikäyttöä tyhjä laite täytyy puhdistaa ja sen kelloon on asetettava seuraava arvo:

00:00

Aseta aika. Paina

6.2 Alustava esikuumennus

Esikuumenna tyhjä uuni ennen ensimmäistä käyttökertaa.

1. vaihe Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet uunista.

2. vaihe

Aseta toiminnon enimmäislämpötila:

Anna uunin käydä yhden tunnin ajan.

1. vaihe

Aseta toiminnon enimmäislämpötila:

Anna uunin käydä 15 minuutin ajan.

Uunista voi tulla hajua ja savua esikuumennuksen aikana. Varmista huoneen hyvä tuuletus.

7. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Asetukset: Uunitoiminnot

1. vaihe Valitse uunitoiminto kääntämällä uunin toimintojen kiertonuppia.
2. vaihe Aseta lämpötila kääntämällä säätönuppia.

- paina ja pidä painettuna kytkeäksesi päälle toiminnon: Pikakuumennus. Se on käytettävissä vain joidenkin itoimintojen yhteydessä.

Höyrykypsennys

1. vaihe 2. vaihe 3. vaihe 4. vaihe 5. vaihe

Höyrykypsennys
Paina vesilokeron kantta avataksesi sen.	Laita vesilokeroon 900 ml vettä.	Työnnä vesilokero alkuasentoonsa.	Valitse höyryuuni-toiminto.	Aseta lämpötila.

7.2 Uunitoiminnot

Kuumennustoiminto Käyttökohde
	Korkeintaan kolmella kannatintasolla kypsentäminen samanaikaisesti ja ruokien kui-vaus. Aseta lämpötila 20–40 °C alhaisemmaksi kuin toiminnolle Ylä + alalämpö.
Kiertoilma
	Kypsentäminen ja paistaminen yhdellä tasolla.
Ylä + alalämpö
	Toiminto soveltuu lihalle, lintupaistille, uuniruo'ille ja padoille/paistoksille. Höyryn ja lämmön yhdistelmän ansiosta lihasta tulee mehukasta ja mureaa, sekä samalla ra-peapintaista.
Matala kosteus
	Pizzan valmistaminen. Voimakkaaseen ruskistamiseen ja rapean pohjan luomiseen.
Pizza-toiminto
	Kakkujen paistamiseksi rapealla pohjalla ja ruoan säilömiseksi.
Alalämpö
	Puolivalmisteruokien (esim. ranskalaisten perunoiden, lohkoperunoiden, kevätkääry-leiden) valmistaminen rapeiksi.
Pakasteet
	Tämä toiminto säästää energiaa ruoanlaiton aikana. Kun käytät tätä toimintoa, uunin sisälämpötila voi poiketa lämpötila-asetuksesta. Jälkilämpötilaa käytetään. Kuumen-nusteho voi laskea. Katso lisätietoa luvusta "Päivittäinen käyttö", Huomautus: Kostea kiertoilma:
Kostea kiertoilma
	Ohuiden ruokien grillaus ja leivän paahtaminen.
Grilli
	Isohkojen, luisten liha- tai lintupaistien paistamiseen yhdessä ritiläasennossa. Grati-nointi ja ruskistus.
Tehogrillaus
	Siirtyminen valikkoon: Avustava ruoanvalmistus, Puhdistus, Asetukset.
Valikko

7.3 Huomautus: Kostea kiertoilma

Tämän toiminnon avulla määritettiin energiatehokkuusluokka (vastaamaan

standardeja EU 65/2014 ja EU 66/2014).

Testit seuraavan mukaisesti:

IEC/EN 60350-1

Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suuri.

Kun valitset tämän toiminnon, lamppu sammuu automaattisesti 30 sekunnin kuluttua.

Ruoanlaitto-ohjeet ovat luvussa "Neuvoja ja vinkkejä"Kostea kiertoilma. Yleissuosituksia energiansäästämiseksi on luvussa "Energiatehokkuus".

7.4 Vesisäiliö

Vesisäilion merkkivalo

Säiliö on täysi.

Säiliö on täytetty puoleen väliin.

Säiliö on tyhjä. Täytä säiliö uudelleen.

Jos lisäät säiliöön liikaa vettä, ylimääräinen vesi valuu uunin pohjalle turvapoistoaukon kautta. Poista vesi käyttämällä sientä.

Vesisäiliön tyhjentäminen

1. vaihe	Sammuta uuni, jätä sen luukku auki ja odota, kun- nes uuni on kylmä.
2. vaihe	Kytke tyhjennysputki (C) poistoventtiiliin (A) liitti- men (B) kautta.
3. vaihe	Pidä putken pää tason A alapuolella ja työnnä liitin- tä B toistuvasti, jotta voit poistaa jäljellä oleva ve- den.

1. vaihe Irrota C ja B ja kuivaa uuni sienen avulla.

A B C

7.5 Asetukset: Avustava ruoanvalmistus

Tämän alavalikon kaikki ruokalajit sisältävät uunitoiminto- ja lämpötilasuosituksen. Käytä toimintoa ruoan nopeaan valmistamiseen oletusasetuksilla. Voit myös säätää aikaa ja lämpötilaa kypsentämisen aikana.

Joidenkin ruokalajien kohdalla voit valita myös seuraavaa:

• Paistolämpömittari • Puoliraaka

Ruoan kypsyystaso:

• Keskitaso
  • Kypsä

• vaihe 2. vaihe 3. vaihe 4. vaihe


Siirry valikkoon. Valitse Avustava ruoanval- mistus. Paina OK

Valitse ruokalaji. Paina OK.

Laita ruokalaji uuniin. Vah- vista asetus.

7.6 Avustava ruoanvalmistus

Symbolien selitys

Paistolämpömittari saatavana. Aseta Paistolämpömittari paksuimpaan kohtaan. Laite kytkeytyy pois päältä, kun se on asetettu Paistolämpömittari lämpötila on saavutettu.

Lisää vettä säiliöön.

Symbolien selitys

Esikuumenna laite ennen kypsennyksen aloittamista.

Hyllytaso.

Näytössä näkyy P ja ruokalajin numero, jonka voit tarkistaa taulukosta.

Ruoka-annos Paino Hyllytaso / Lisävaruste

[7A05]	Paahtopaisti, raaka
	Paahtopaisti, puoli-kypsä	1 - 1.5 kg; 4 - 5 cm paksuudeltaan ole- via kappaleita	paistopeltiPaista lihaa muutama minuutti kuumalla paistinpannulla.Aseta laitteeseen.
	Paahtopaisti, kypsä
	Pihvi, puolikypsä 180 - 220 g per kappale; siivut 3 cm paksuudeltaan	3: paistettava ruoka paistoritilälläPaista lihaa muutama minuutti kuumalla paistinpannulla.Aseta laitteeseen.
[95D3]	Naudanlihapaisti / haudutettu (ensiluok- kainen kylkipaisti, pa- ras pyöreä, paksu kyl- ki)	1.5 - 2 kg	paistettava ruoka on paistoritilälläPaista lihaa muutama minuutti kuumalla paistinpannulla.Lisää nestettä. Aseta laitteeseen.
[6]	Paahtopaisti, raaka (hidas kypsennys)
[HCTS]	Paahtopaisti, puoli- kypsä (hidas kypsen- nys)	1 - 1.5 kg; 4 - 5 cm paksuudeltaan ole- via kappaleita	paistopeltiOta käyttöön suosikkireseptejäsi tai käytä pelkästään suolaa ja juuri hienonnettua pippuria. Paista lihaa muuta- ma minuutti kuumalla paistinpannulla. Aseta laitteeseen.
	Paahtopaisti, kypsä (hidas kypsennys)
[544G][3]	Filee, raaka (hidas kypsennys)
[3THY1]	Filee, puolikypsä (hi- das kypsennys)	0,5 - 1,5 kg; 5 - 6 cm paksuudeltaan olevia kappaleita	paistopeltiOta käyttöön suosikkireseptejäsi tai käytä pelkästään suolaa ja juuri hienonnettua pippuria. Paista lihaa muuta- ma minuutti kuumalla paistinpannulla. Aseta laitteeseen.
	Filee, kypsä (hidas kypsennys)
[4COX]	Vasikanlihapaahto- paisti (esim. lapa)	0.8 - 1.5 kg; 4 cm paksuudeltaan ole- via kappaleita	paistettava ruoka on paistoritilälläKäytä suosikkimausteitasi. Lisää nestettä. Paisti peitetty.
[22]	Porsaanpaisti, niska tai lapa	1.5 - 2 kg	paistovuoka paistoritilälläKäännä liha kypsennyksen puolivälissä.

Ruoka-annos Paino Hyllytaso / Lisävaruste
14	Pulled pork (matala-lämpö)	1.5 - 2 kgpaistopeltiKäytä suosikkimausteitasi. Käännä liha, kun noin puolet kypsennysajasta on kulunut, jotta ruskistus olisi tasainen.
15	Kylki, tuore 1 - 1.5 kg; 5 - 6 cmpaksuudeltaan ole-via kappaleita	paistettava ruoka on paistoritilälläKäytä suosikkimausteitasi.
16	Siankylki 2 - 3 kg; käytä raa-kana, 2 - 3 cmohuita siankylkiä	3; syvä pannuLisää nestettä peittämään astian pohjan. Käännä liha kypsennyksen puolivälissä.
17	Lampaankoipi lui-neen	1.5 - 2 kg; 7 - 9 cmpaksuudeltaan ole-via kappaleitapaistovuoka leivinpellilläLisää nestettä. Käännä liha kypsennyksen puolivälissä.
18	Kana, kokonainen 1 - 1.5 kg; tuoreena	pataruoka-astia leivinpellilläKäytä suosikkimausteitasi. Käännä kana, kun noin puolet kypsennysajasta on kulunut, jotta ruskistus olisi tasainen.
19	Kana, puolikas 0.5 - 0.8 kg	leivinpeltiKäytä suosikkimausteitasi.
20	Kanan rintafilee 180 - 200 g kappa-letta kohti	pataruoka-astia paistoritilälläKäytä suosikkimausteitasi. Paista lihaa muutama minuutti kuumalla paistinpannulla.
21	Kanan koivet, tuoreet -	paistopeltiJos olet ensin marinoidut kanankoivet, aseta matalampi lämpötila ja kypsennä pidempään.
22	Kokonainen ankka 2 - 3 kg	paistettava ruoka on paistoritilälläKäytä suosikkimausteitasi. Aseta liha paistoastiaan. Käännä ankka kypsennyksen puolivälissä.
23	Kokonainen hanhi 4 - 5 kg	syvä pannuKäytä suosikkimausteitasi. Aseta liha syvälle paistopellil-le. Käännä hanhi kypsennyksen puolivälissä.
24	Lihamureke 1 kg	paistoritiläKäytä suosikkimausteitasi.
25	Kokonainen kala, grillattu	0.5 - 1 kg kalaa kohtipaistopeltiTäytä kala voilla ja ota käyttöön suosikkimausteesi.
26	Kalafilee -	pataruoka-astia paistoritilälläKäytä suosikkimausteitasi.
27	Juustokakku -	2;28 cm irtopohjavuoka paistoritilällä
28	Omenakakku -	3; leivinpelti
29	Omenatorttu -	2; piirakkavuoka paistoritilällä
30	Omenapiirakka -	1; 22 cm piirakkamuotti paistoritilällä
31	Brownie 2 kg taikinaa	3; syvä pannu
32	Suklaamuffinit -	3; muffinipelti paistoritilällä
33	Murekekakku -	2; leipävuoka paistoritilällä
34	Paistetut perunat 1 kg	2; leivinpeltiLaita kokonaiset kuorelliset perunat paistopellille.
35	Lohkoperunat 1 kg	3; paistopelti katettu leivinpaperillaKäytä suosikkimausteitasi. Leikkaa perunat lohkoiksi.
36	Grillatut sekavihannekset	3; paistopelti katettu leivinpaperillaKäytä suosikkimausteitasi. Leikkaa vihannekset paloiksi.
37	Kuorukat, pakaste 0.5 kg	3; paistopelti
38	Omenat, pakaste 0.75 kg	3; leivinpelti
39	Liha-/kasvislasagne kuivilla lasagnelevyil-lä	nuudeliannos paistoritilällä
40	Perunapaistos (raa'asta perunasta)	nuudeliannos paistoritilälläKäännä vuoka kypsennyksen puolivälissä.
41	Pizza tuore, ohut	paistopelti katettu leivinpaperilla
42	Pizza tuore, paksu	leivinpelti, jossa päällä leivinpaperi
43	Piirakka -	2; paistovuoka paistoritilällä
44	Patonki / Ciabatta / Vaalea leipä	leivinpelti vuorattu leivinpaperillaVaalea leipä vaatii enemmän aikaa.
45	Kokojyvä / Ruis / Tumma leipä kokojy-väleipää limppupan-nulla	leivinpelti, jossa päällä leivinpaperi / paistori-tilällä

8. KELLOTOIMINNOT

8.1 Kellotoiminnot

Kellotoiminto Käyttökohde

Hälytinajastin

Kun ajastin saavuttaa loppupisteen, laitteesta kuuluu äänimerkki.

Kellotoiminto Käyttökohde
[50x5]	Kun ajastin saavuttaa loppupisteen, laitteesta kuuluu äänimerkki ja uunitoiminto pysähtyy.
Kypsentämisaika
[9H5S]	Toiminnon käynnistymisen ja/tai päätymisen ajastus.
Ajastin
	Enintään 23 tuntia 59 min. Tällä toiminnolla ei ole vaikutusta uunin käyttöön.
Ajastin	Voit kääntää toiminnon Ajastin päälle ja pois päältä valitsemalla: Valikko, Asetukset.

8.2 Asetukset: Kellotoiminnot

Asetukset: Kellonaika
1. vaihe 2. vaihe 3. vaihe
Jos haluat vaihtaa kellonajan, siirry valikkoon ja valitse Asetukset, Kellonaika.	Aseta kellonaika.	Paina: OK

Asetukset: Hälytinajastin

1. vaihe		2. vaihe 3. vaihe
	Näytössä näkyy:0:00
Paina:		Aseta Hälytinajastin	Paina: OK

i Ajastin käynnistyy välittömästi.

Asetukset: Kypsentämisaika

1. vaihe 2. vaihe			3. vaihe 4. vaihe
		Näytössä näkyy:0:00STOP
Valitse uunitoiminto ja aseta lämpötila.	Paina toistuvasti:		Kypsennysaika on asetettu.	Paina: OK
i Ajastin käynnistyy välittömästi.

Asetukset: Ajastin

1. vaihe 2. vaihe

Valitse uu- nitoiminto.

Paina toistu- vasti: 🤒

Näytössä näkyy kel- lonaika

KÄYN- ISTÄ

3. vaihe 4. vaihe

Aseta käyn- nistysaika.

Paina:

Näytössä näkyy:

OK

5. vaihe 6. vaihe

Aseta py- säytysaika.

Paina:
OK

i Ajastin aloittaa ajanlaskennan asetettuna käynnistysaikana.

9. LISÄVARUSTEIDEN KÄYTTÄMINEN

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Lisävarusteiden asennus

Pieni lovi yläosassa parantaa turvallisuutta. Nämä lovet toimivat myös kaatumisen

estämisessä. Ritilän korkea reunus estää keittoastioiden luisumisen hyllyltä.

Paistoritilä:

Paina ritilä liukukiskojen väliin kannatinkiskoon ja varmista, että jalat osoittavat alaspäin.

Leivinpelti / Syvä pannu:

Työnnä leivinpelti hyllykannattimen ohjauskiskojen väliin.

9.2 Paistolämpömittari

Paistolämpömittari – mittaa ruoan sisälämpötilan.

Asetettavia lämpötiloja on kaksi:

Uunin lämpötila.

Sisälämpötila.

Näin saavutat parhaan kypsennystuloksen

Ainesosien pitäisi olla huoneenlämpöisiä.

Älä käytä nestemäisten ruokien suhteen.

Mittari on jätettävä ruokaan kypsentämi- sen ajaksi.

Käyttöohje: Paistolämpömittari

1. vaihe Kytke uuni päälle.
2. vaihe Valitse uunitoiminto ja tarvittaessa uunin lämpötila.
3. vaihe Lisää: Paistolämpömittari.

Liha-, lintu- ja kalaruoka Vuokaruoka

Aseta Paistolämpömittari kärki lihan tai kalan keskelle paksuimpaan kohtaan, jos mahdollista. Varmista, että vähintään 3/4 Paistolämpömittari on ruoan sisälä.

Aseta Paistolämpömittari kärki tarkalleen vuokaruoan keskelle. Paistolämpömittari tulee asettaa vakaasti paikalleen yhteen kohtaan kypsennyksen ajaksi. Käytä sen vakauttamiseen kiinteää ruoka-ainesta. Käytä paistoastian reunaa tukemaan Paistolämpömittari silikonista valmistettua kädensijaa. Paistolämpömittari -kärki ei saa koskettaa paistoastian pohjaa.

1. vaihe Liitä Paistolämpömittari laitteen etukehyksessä olevaan pistorasiaan.

Senhetkinen lämpötila näkyy näytössä: Paistolämpömittari.

1. vaihe

- aseta paistolämpömittarin lämpötila painamalla.

1. vaihe

- paina vahvistaaksesi.

Kun ruoka on kuumentunut asetettuun lämpötilaan, laitteesta kuuluu äänimerkki. Voit halutessasi lopettaa kypsennyksen tai jatkaa sitä ruoan oikean kypsyystason varmistamiseksi.

1. vaihe Irrota Paistolämpömittari pistoke pistorasiasta ja poista ruoka uunista.

VAROITUS!

Palovammojen vaara on olemassa, sillä Paistolämpömittari kuumenee erittäin kuumaksi. Ole varovainen pistokkeen irrottamisen ja mittarin poistamisen aikana.

10. LISÄTOIMINNOT

10.1 Lukko

Tämä toiminto estää toiminnon tahattoman muuttamisen.

Kytke se päälle, kun laite toimii – valittu ruoanlaitto jatkuu ja ohjauspaneeli on lukittu.

Kytke se päälle laitteen ollessa pois päältä – laitetta ei voi nyt kytkeä päälle. Ohjauspaneeli on lukittu.

Kytke toiminto päälle painamalla paini-

ketta OK

Äänimerkki kuuluu.

OK – paina ja pidä painettuna kytkeäksesi sen pois päältä.

3 x vilkkuu, kun lukko kytketään päälle.

10.2 Automaattinen virrankatkaisu

Turvallisuussyistä laite kytkeytyy pois päältä jonkin ajan kuluttua, jos jokin uunitoiminto on käynnissä eikä asetuksiin tehdä muutoksia.

(°C) (tunti)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

(°C) (tunti)

250 - enintään 3

Automaattinen virrankatkaisu ei toimi seuraavien toimintojen kanssa: Uunivalo, Paistolämpömittari, Ajastin.

10.3 Jäähdytyspuhallin

Kun laite on päällä, jäähdytyspuhallin kytkeytyy automaattisesti päälle pitääkseen laitteen pinnat viileinä. Kun kytket laitteen pois päältä, jäähdytyspuhallin on käynnissä, kunnes laite on jäähtynyt.

11.1 Ruoanlaittoon liittyviä suosituksia

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa-antavia. Optimaalinen aika ja lämpötila riippuvat reseptistä ja käytettyjen ainesten laadusta ja määrästä.

Laitteesi voi paistaa eri tavalla kuin entinen laitteesi. Alla olevat vinkit sisältävät suositellut lämpötilat, kypsenny-sajat ja kannatintasot eri ruokalajeille.

Jos taulukosta ei löydy reseptiisi sopivia asetuksia, voit soveltaa jonkin samantyyppisen paistoksen asetuksia.

11.2 Kostea kiertoilma

Noudata alla olevan taulukon ehdotuksia parhaan tuloksen saavuttamiseksi.

		(°C) (min)
Makeat sämpylät, 16 kappaletta	leivinpelti tai uunipannu 180 2 20 - 30
Sämpylät, 9 kappaletta	leivinpelti tai uunipannu 180 2 30 - 40
Pizza, pakaste, 0,35 kg	ritilä 220 2 10 - 15
Kääretorttu leivinpelti tai uunipannu 170 2 25 - 35
Brownie leivinpelti tai uunipannu 175 3 25 - 30
Kohokas, 6 kappaletta keraamiset annosvuoat ritilällä 200 3 25 - 30
Torttupohja torttuvuoka ritilällä 180 2 15 - 25
Victoria-voileipä uunivuoka ritilällä 170 2 40 - 50
Höyrytetty kala, 0,3 kg	leivinpelti tai uunipannu 180 3 20 - 25
Kokonainen kala, 0,2 kg	leivinpelti tai uunipannu 180 3 25 - 35
Kalafilee, 0,3 kg pizzapannu ritilällä 180 3 25 - 30
Haudutettu liha, 0,25 kg	leivinpelti tai uunipannu 200 3 35 - 45
Shashlik, 0,5 kg leivinpelti tai uunipannu 200 3 25 - 30
Pikkuleivät, 16 kappaletta	leivinpelti tai uunipannu 180 2 20 - 30
Macaron leivos, 24 kappaletta	leivinpelti tai uunipannu 180 2 25 - 35
Muffinssit, 12 kappa-letta	leivinpelti tai uunipannu 170 2 30 - 40
Suolaiset leivonnai-set, 20 kappaletta	leivinpelti tai uunipannu 180 2 25 - 30
Murotaikinapikkulei-vät, 20 kappaletta	leivinpelti tai uunipannu 150 2 25 - 35
Pikkutortut, 8 kappa-letta	leivinpelti tai uunipannu 170 2 20 - 30
Vihannekset, haudu-tetut, 0,4 kg	leivinpelti tai uunipannu 180 3 35 - 45
Kasvismunakas pizzapannu ritilällä 200 3 25 - 30
Välimeren vihannek-set, 0,7 kg	leivinpelti tai uunipannu 180 4 25 - 30

11.3 Kostea kiertoilma – suositellut varusteet

Käytä tummia heijastamattomia vuokia ja astioita. Ne absorboivat enemmän lämpöä vaaleisiin ja heijastaviin astioihin verrattuna.

Tumma, heijastamaton 28 cm halkaisija

Tumma, heijastamaton 26 cm halkaisija

Keramiikka halkaisija 8 cm, korkeus 5 cm

Tumma, heijastamaton 28 cm halkaisija

11.4 Testilaitosten ruoanvalmistustaulukot

Tiedoksi testauslaitoksille

Testit standardin IEC 60350-1 mukaisesti.

Pienet ka- kut (20 kpl/ leivinpelti)

Ylä + alalämpö

Leivinpelti 3 170 20 - 35 -

				(°C) (min)
Pienet ka-kut (20 kpl/leivinpelti)	Kiertoilma Leivinpelti 3 150 - 160 20 - 35 -
Pienet ka-kut (20 kpl/leivinpelti)	Kiertoilma Leivinpelti 2 ja 4 150 - 160 20 - 35 -
Omenapii-rakka, 2 vuokaa∅20 cm	Ylä + alalämpö	Paistoritilä 2 180 70 - 90 -
Omenapii-rakka, 2 vuokaa∅20 cm	Kiertoilma Paistoritilä 2 160 70 - 90 -
Rasvaton sokerikak-ku, kakku-vuoka ∅ 26 cm	Ylä + alalämpö	Paistoritilä 2 170 40 - 50 Esikuumenna uunia				10 min.
Rasvaton sokerikak-ku, kakku-vuoka ∅ 26 cm	Kiertoilma Paistoritilä 2 160 40 - 50 Esikuumenna uunia					10 min.
Rasvaton sokerikak-ku, kakku-vuoka ∅ 26 cm	Kiertoilma Paistoritilä 2 ja 4 160 40 - 60 Esikuumenna uunia					10 min.
Murokeksit Kiertoilma Leivinpelti 3 140 - 150 20 - 40 -
Murokeksit Kiertoilma Leivinpelti 2 ja 4 140 - 150 25 - 45 -
Murokeksit Ylä + alalämpö	Leivinpelti 3 140 - 150 25 - 45 -
Paahtolei-pä, 4–6 kpl	Grilli Paistoritilä 4 enint. 1 - 5 Esikuumenna uunia					10 min.
Naudanjau-helihapihvi, 6 kappalet-ta, 0,6 kg	Grilli Paistoritilä, uunipannu	4 enint. 20 - 30 Aseta ritiä uunin nel-				jännelle tasolle ja uu-nipannu kolmannelle tasolle. Käännä ruo-kaa keittoajan puolivä-lissä.Esikuumenna uunia10 min.

12. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

12.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

Puhdista laitteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.

Puhdista metallipinnat puhdistusaineella.

Poista tahrat miedolla pesuaineella.

Jokapäiväinen käyttö

Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.

Kosteutta voi tiivistyä laitteen sisälle tai luukun lasilevyihin. Tiivistymistä voit vähentää pitämällä laitetta päällä 10 minuutin ajan ennen ruokien kypsentämistä. Älä jätä ruokia laitteeseen 20 minuuttia pidemmäksi ajaksi. Kuivaa sisäosa pelkällä mikrokituliinalla jokaisen käyttökerran jälkeen.

Tarvikkeet

Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokuituliinaa, lämmintä vettä ja mietoa puhdistusainetta. Varusteita ei saa pestä astianpesukoneessa.

Tarttumattomia lisävarusteita ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunaisilla esineillä.

12.2 Irrottaminen: Kannattimet

Poista kannattimet uunin puhdistamiseksi.

1. vaihe Kytke uuni pois päältä ja odota, että se jäähtyy.
2. vaihe Vedä uunipeltien kannattimen etuosa irti sivuseinästä.

1. vaihe Vedä uunipeltien kannatinkiskon taka- osa irti sivuseinästä ja poista se.
2. vaihe Asenna hyllytuet päinvastaisessa jär- jestyksessä. Teleskooppisten liukukiskojen kiinni- tystappien on osoitettava eteenpäin.

1 2

12.3 Käyttöohje: Pyrolyyttinen puhdistus

Puhdista uuni käyttäen Pyrolyyttinen puhdistus.

VAROITUS!

On olemassa palovammojen vaara.

HUOMIO!

Jos samaan kaappiin on asennettu muita laitteita, älä käytä niitä samaan aikaan tämän toiminnon kanssa. Se voi vahingoittaa uunia.

Ennen Pyrolyyttinen puhdistus:

kytke uuni pois päältä ja odota, että se jäähtyy.

poista kaikki lisävarusteet Puhdista uunin pohja ja sisempi luukunlasi lämpimällä vedellä ja miedolla pesuaineella ja käyttämällä pehmeää puhdistusliinaa.

1. vaihe

Pyrolyyttinen puhdistus

Siirry valikkoon: Puhdistus

Vaihtoehto Kesto

C1 - Kevyt puhdistus 1 h

C2 - Normaali puhdistus 1 h 30 min

C3 - Perusteellinen puhdistus 2 h 30 min

1. vaihe

OK – paina puhdistustoiminnon valitsemiseksi.

1. vaihe

OK – paina puhdistuksen käynnistämiseksi.

4. vaihe Suoritettuasi puhdistuksen käännä uunitoimintojen nuppivalitsin Off (pois päältä) -asentoon.

Kun puhdistus käynnistyy, uuninluukku lukittuu ja merkkivalo sammuu. Kunnes luukku kukittuu, näytöllä nä- kyy:

Puhdistuksen päättyttyä:

Kytke uuni pois päältä ja odota, että se jäähtyy.

Puhdista uunitila pehmeällä liinalla. Poista jäämät uunin pohjasta.

12.4 Muistutus puhdistamisesta

Uuni muistuttaa sinua aina, kun pyrolyyttinen puhdistus on suoritettava.

vilkkuu näytöllä 5 sekuntia jokaisen ruoanlaittokerran jälkeen.

Kytke muistutus pois päältä syöttämällä Valikko ja valitsemalla Asetukset, Muistutus puhdistamisesta.

12.5 Puhdistaminen: Vesisäiliö

1. vaihe Kytke uuni pois päältä.

2. vaihe Aseta uunipannu höyryntuloaukon alapuolelle.

3. vaihe Kaada vettä vesilokeroon: 850 ml. Lisää sitruunahappoa: 5 teelusikallista. Odota 60 minuuttia.

4. vaihe Kytke uuni toimintaan ja valitse toiminto: Alhainen suhteellinen kosteus. Aseta lämpötilaksi 230 °C. Kytke uuni pois päältä 25 minuutin kuluttua ja odota, että se jäähtyy.

5. vaihe Kytke uuni toimintaan ja valitse toiminto: Alhainen suhteellinen kosteus. Aseta lämpötilaksi 130–230 °C. Kytke uuni pois päältä 10 minuutin kuluttua ja odota, että se jäähtyy.

Tyhjennä vesisäiliö aina höyrytoiminnon käyttämisen jälkeen kalkkijäämien muodostumisen välttämiseksi.

Puhdistuksen päättyessä:

Kytke uuni pois päältä. Tyhjennä vesisäiliö. Katso kohta "Vesisäiliön tyh-jentäminen" osiosta "Päivittäinen käyttö".

Huuhtele vesisäiliö ja pyyhi kalk-kijäämät pois pehmeällä liinalla.

Puhdista tyhjennysputki lämpimällä vedellä ja miedolla pesuaineella.

Alla olevassa taulukossa on esitetty veden kovuus (dH) vastaavilla kalkkijäämillä ja veden luokituksella. Kun veden kovuuden taso on korkeampi kuin taso 4, täytä vesilokero pullovedellä.

Veden kovuus Testiliuska Kalkkijäämä		(mg/l)	Veden luokitus	Vesisäilion puhdistusväli:
Taso dH
1 0 - 7 0 - 50 pehmeä 75 käyttöke				2,5 kuukautta
2 8 - 14 51 - 100 kohtalaisen kova		taa –		2 kuukautta
3 15 - 21 101 - 150 kova 40 käyttö				1,5 kuukautta
4 22 - 28 yli 151 erittäin kova		taa –		1 kuukausi

12.6 Irrottaminen ja asentaminen: Luukku

Uunin luukussa on kolme lasipaneelia. Voit irrottaa uunin luukun ja sisäiset lasipaneelit niiden puhdistamiseksi. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista.

HUOMIO!

Älä käytä uunia ilman lasipaneeleja.

1. vaihe Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

1. vaihe Nosta ja vedä lukituksia, kunnes ne napsah- tavat.

1. vaihe Sulje uunin luukku puoliväliin sen ensimmäiseen avausasentoon. Nosta ja vedä luukkua sen jälkeen ja irrota se paikaltaan.

1. vaihe Aseta luukku sen ulkopinta alaspäin vakaalle pinnalle levitetyn pehmeän liinan päälle.

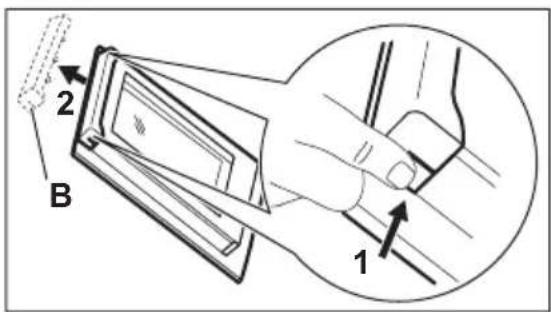

2. vaihe Pidä kiinni luukun reunalistasta (B) molemmin puolin luukun yläreunaa ja työnnä sisäänpäin vapauttaaksesi pidiketiivisteen.

2 B 1

1. vaihe Irrota luukun reunalista vetämällä sitä eteenpäin.

2. vaihe Tartu lasilevyihin yläreunasta ja vedä ne va- rovasti yksi kerrallaan ulos. Aloita yläpanee- lista. Varmista, että lasi irtoaa kannattimista kokonaan.

Puhdista lasipaneelit vedellä ja saippualla. Kuivaa lasipaneelit huolellisesti. Lasipaneeleja ei saa pestä astianpesukoneessa.

1. vaihe Asenna lasipaneelit ja uunin luukku takaisin paikalleen puhdistuksen jälkeen.

Jos luukku on asennettu paikalleen oikein, kuulet napsahduksen lukituksia sulkiessasi.

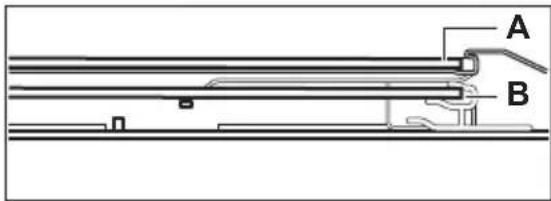

Varmista, että lasipaneelit (A ja B) tulevat oikeaan järjestykseen. Tarkista lasilevyn sivussa oleva symboli/painatus, kaikki lasilevyt ovat ulkoisesti erilaisia pur-kamisen ja asentamisen helpottamiseksi. Luukun reunalista napsahtaa paikoilleen. Varmista, että asennat keskimmäisen lasipaneelin oikein paikalleen.

A B

A B

12.7 Vaihtaminen: Lamppu

VAROITUS!

Sähköiskun vaara. Lamppu voi olla kuuma.

Älä koske paljain käsin halogeenilamppua estääksesi rasvajäämien palamisen lamppuun.

Ennen lampun vaihtamista:

1. vaihe 2. vaihe 3. vaihe
Kytke uuni pois päältä. Odota, kun-nes uuni on jäähtynyt.	Irrota uunin pistoke pistorasiasta. Peitä uunin pohja kankaalla.

Takalamppu

1. vaihe Irrota suojalasi kiertämällä sitä.
2. vaihe Puhdista lampun kansi.

3. vaihe Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.

4. vaihe Asenna lasinen kansi.

13. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

13.1 Käyttöhäiriöt...

Mikäli laitteessa ilmenevää ongelmaa ei ole kuvattu tässä taulukossa, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Laite ei käynnisty tai ei kuumene

Ongelma Tarkista, jos...

Et saa laitetta käynnistymään tai et voi käyttää sitä. Laite on yhdistetty asianmukaisesti sähköverkoon.

Laite ei kuumene. Automaattinen virrankatkaisu on pois toiminnasta.

Laite ei kuumene. Laitteen luukku on kiinni.

Laite ei kuumene. Sulake ei ole palanut.

Laite ei kuumene. Painikelukitus on poissa päältä.

Komponentit

Ongelma Tarkista, jos...

Lamppu on kytketty pois päältä. Kostea kiertoilma – on kytketty päälle.

Lamppu ei toimi. Lamppu on palanut.

Paistolämpömittari ei toimi. Paistolämpömittari -osan pistoke on liitetty asianmukaisesti pistokkeeseen.

Virhekoodit

Näytössä näkyy... Tarkista, jos...

Err C2 Osan Paistolämpömittari pistoke on irrotettu pistorasiasta.

Err C3 Laitteen luukku on suljettu tai luukun lukko ei ole vauri-oitunut.

Err F102 Laitteen luukku on kiinni.

Err F102 Luukun lukko ei ole vaurioitunut.

00:00 On tapahtunut virtakatko. Aseta kellonaika.

Jos näytössä näkyy jokin muu kuin tässä taulukossa kuvattu virhekoodi, kytke asuinrakennuksen sulake pois päältä ja uudelleen päälle ja käynnistä sitten laite uudelleen. Jos virhekoodi tulee uudelleen näkyviin, ota yhteyttä valtuutettuun huoltopalveluun.

Puhdistus
Ongelma Tarkista, jos...
laitteen sisätilassa on vettä. Vesisäiliössä ei ole liikaa vettä.
- merkkivalo on pois päältä.	Vesisäiliössä on riittävästi vettä. Jos laitteen sisältä alkaa tulla vettä eikä merkkivalo vieläkään pala, ota yhteyttä valtuutettuun huoltokeskukseen.
- merkkivalo on päällä.	Säiliössä on riittävästi vettä. Jos säiliö on täysi ja merkkivalo palaa edelleen, ota yhteyttä valtuutettuun huoltopalveluun.
Höyrykypsennys ei toimi. Höyryntuloaukossa ei ole kalkkijäämiä.
Höyrykypsennys ei toimi. Vesisäiliössä on vettä.
Vesisäiliön tyhjentäminen tai veden vuotaminen höyryn tulouaukosta kestää yli kolme minuuttia.	Höyryntuloaukossa ei ole kalkkijäämiä. Puhdista vesisäiliö.

13.2 Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen sisätilan etukehyksestä. Älä poista arvokilpeä laitteen sisätilasta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (Mod.):......

Tuotenumero (PNC)......

Sarjanumero (S.N.)......

14. ENERGIATEHOKKUUS

14.1 Tuotetiedot ja tuotteen tietolomake

Toimittajan nimi AEG

Mallin tunniste B57PV2361B 949494835

Energiatehokkuusluokka 81.2

Energiatehokkuusluokka A+

Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0.93 kWh/kierrros

Energiankulutus vakiokuormalla, tuuletintila 0.69 kWh/kierrros

Pesien lukumäärä 1

Lämpölähde Sähkö

Äänimer.voimak 72 l

Uunityyppi Kalusteeseen asennettava uuni

Massa 34.1 kg

IEC/EN 60350-1 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

14.2 Energiansäästö

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita energiatehokkuuden parantamiseksi.

Jos vain mahdollista, älä esikuumenna laitetta ennen ruokien asettamista uuniin.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Jäännöslämpö

Puhaltimen ja lampun toiminta jatkuu. Kun sammutat laitteen, näytössä näkyy jälkilämpö. Lämmön avulla voit pitää ruoka-aineksia lämpimänä.

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää aterian lämpimänä. Jälkilämmön merkkivalo tai lämpötila syttyy näyttöön.

Kypsentäminen lampun ollessa sammutettuna

Kytke lamppu pois päältä kypsennyksen aikana. Kytke se päälle ainoastaan tarvittaessa.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana.

Kun tämä toiminto on käytössä, lamppu sammu automaattisesti 30 sekunnin kuluttua. Voit sytyttää lampun uudelleen, mutta tällöin energiasäästö on pienempi.

15. VALIKKORAKENNE

15.1 Valikko

1. vaihe 2. vaihe 3. vaihe 4. vaihe 5. vaihe

- valitse, jotta voit siirtyä kohtee-seen Valikko.

Valitse lisätoiminto Valikko-rakenteesta

ja paina

Valitse asetus.

OK - vahvista ase- tus painamalla.

Säädä arvoa ja paina OK.

Suoritettuasi puhdistuksen käännä uunitoimintojen nuppivalitsin Off (virta sammutettu) -asentoon poistuaksesi Valikko-valikosta.

Valikko rakenne
Avustava ruoanvalmistus	Puhdistus	Asetukset
Asetukset
01 Kellonaika Muuta 02 Näytön kirkkaus 1 - 5
03 Painikeäänet 1 – Äänimerkki	2 – Painikeäänet3 – Ääni pois päältä	04 Äänenvoimakkuus 1 - 4
05 Paistolämpömittari Toimen-pide	1 – Hälytys ja pysäytys2 – Hälytys	06 Ajastin Päälle/Pois päältä
07 Uunivalo Päälle/Pois	päältä	08 Pikakuumennus Päälle/Pois päältä
09 Muistutus puhdistamisesta Päälle/Pois päältä		10 Demo-toiminto Aktivointikoodi:2468
11 Ohjelmistoversio Tarkista 12 Palauta tehdasasetukset Kyllä / Ei

16. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
