EOF4P56H - Forno elettrico ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno elettrico da incasso
Marca	Electrolux
Modello	EOF4P56H
Dimensioni dell'apparecchio (L x A x P)	595 x 589 x 569 mm
Dimensioni di incasso (L x A x P)	560 x 580 x 548 mm
Volume utile	72 L
Peso netto	30,1 kg
Alimentazione elettrica	230 V / 50 Hz, cavo 1,5 m
Classe di efficienza energetica	A+
Consumo energetico convenzionale	0,93 kWh/ciclo
Consumo energetico ventilato	0,69 kWh/ciclo
Temperatura massima	250 °C
Funzioni di cottura	Ventilato, Riscaldamento Alto/Basso, Piatti Surgelati, Pizza, Cottura dal basso, Scongelamento, Ventilato Umido, Griglia, Turbo grill, Cottura assistita (40 ricette)
Pulizia	Pirolisi (3 livelli: leggero 1h, normale 1h30, completo 2h30)
Funzioni orologio	Timer, Ora di cottura, Partenza differita, Contatore
Accessori inclusi	Griglia metallica, teglia da forno, teglia per arrosto
Sicurezza	Blocco tasti, Spegnimento automatico, Porta bloccata in pirolisi, Ventilatore di raffreddamento
Illuminazione	Lampadina alogena 300 °C
Numero di livelli griglia	5
Porta smontabile	Sì, 3 vetri rimovibili
Assistenza post-vendita	Approvato Electrolux

Domande frequenti - EOF4P56H ELECTROLUX

Come avviare il forno per la prima volta?

Prima del primo utilizzo, pulire l'interno con un panno umido e un detergente delicato. Impostare l'orologio, quindi eseguire un preriscaldamento a vuoto utilizzando la funzione Riscaldamento Alto/Basso alla temperatura massima per 1 ora, quindi 15 minuti con Turbo grill e 15 minuti con Ventilato. Possono verificarsi odore e fumo; assicurare una buona ventilazione.

Qual è la funzione di cottura più economica?

La funzione Ventilato Umido è progettata per risparmiare energia. Durante l'uso, l'illuminazione si spegne automaticamente dopo 30 secondi. Utilizzare piatti in metallo per una migliore conducibilità ed evitare preriscaldamenti inutili.

Come utilizzare la pulizia pirolitica?

Rimuovere tutti gli accessori e i residui alimentari. Selezionare il menu Pulizia con la manopola, quindi scegliere la durata: C1 (1h) per pulizia leggera, C2 (1h30) normale, C3 (2h30) completa. La porta si blocca automaticamente. Dopo il raffreddamento, pulire le ceneri con un panno umido.

Cosa fare se il forno non scalda?

Verificare che l'apparecchio sia ben collegato, che la porta sia chiusa, che il fusibile non sia saltato e che la funzione Blocco tasti sia disattivata. Se lo spegnimento automatico è attivo, disattivarlo. Se il problema persiste, contattare l'assistenza post-vendita.

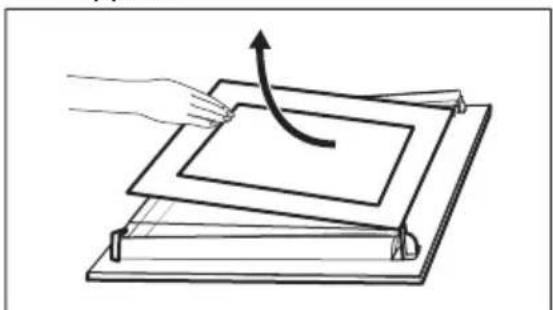

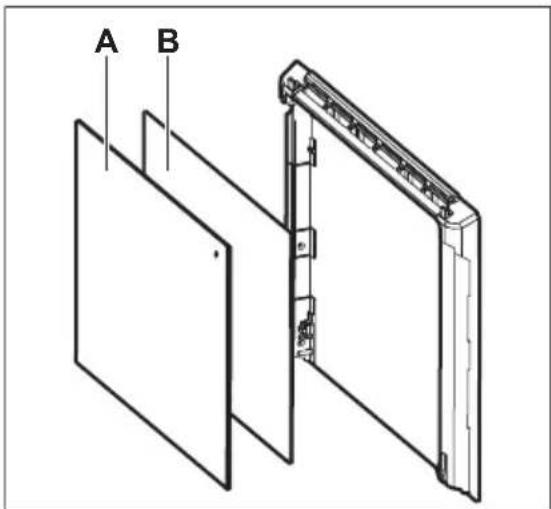

Come smontare la porta del forno per pulirla?

Aprire completamente la porta, sollevare i fermi delle cerniere fino allo scatto, quindi chiudere a metà e rimuovere la porta sollevandola. Appoggiarla su un panno morbido. Rimuovere il coperchio della porta tirando in avanti, quindi estrarre i pannelli di vetro uno per uno iniziando dall'alto. Pulire con acqua saponata, non mettere in lavastoviglie. Rimontare in ordine inverso.

Come impostare la partenza differita?

Selezionare una funzione di cottura, quindi premere più volte il tasto ⏻ fino a visualizzare l'ora di inizio. Impostare l'ora di inizio con la manopola, premere OK, quindi impostare l'ora di fine. Il forno si accenderà e spegnerà automaticamente.

Il display mostra 'Err C3', cosa fare?

Questo codice indica che la porta non è chiusa correttamente o che il blocco porta è difettoso. Assicurarsi che la porta sia ben chiusa e che il blocco funzioni. Se il problema persiste, contattare l'assistenza post-vendita.

Si può usare la carta stagnola nel forno?

Non mettere mai la carta stagnola direttamente sul fondo del forno perché potrebbe danneggiare la smaltatura. È possibile utilizzare carta da forno sui vassoi. Evitare qualsiasi contatto con gli elementi riscaldanti.

Come sostituire la lampadina del forno?

Spegnere l'apparecchio e scollegarlo. Posizionare un panno sul pavimento. Ruotare il diffusore in vetro per rimuoverlo. Sostituire la lampadina con una alogena adatta resistente a 300 °C. Tenere la lampadina con un panno per evitare residui di grasso. Rimontare il diffusore.

Dove trovare la targhetta identificativa del forno?

La targhetta identificativa si trova sul telaio anteriore della cavità, visibile aprendo la porta. Indica il modello, il PNC e il numero di serie. Non rimuoverla.

MANUALE UTENTE EOF4P56H ELECTROLUX

IT Istruzioni per l'uso | Forno 74

Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto.

Nel nostro intento di essere sostenibili stiamo riducendo le risorse cartacee e forniamo manuali d'uso completi online. È possibile accedere al manuale d'uso completo all'indirizzo electrolux.com/manuals

Ricevere consigli per l'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione su: electrolux.com/support

Per ulteriori ricette, suggerimenti, indicazioni per la risoluzione dei problemi scaricare l'app My Electrolux Kitchen.

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA....74
2. ISTRUZIONI DI SICUREZZA....76
3. INSTALLAZIONE......80
4. DESCRIZIONE DEL PRODOTTO.... 82

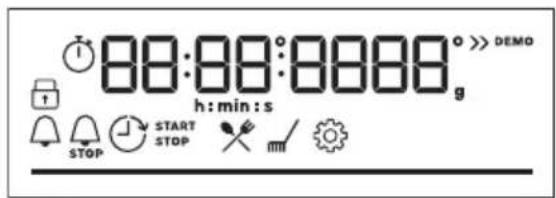

5. PANNELLO DEI COMANDI....82
6. PRIMA DEL PRIMO UTILIZZO....83
7. UTILIZZO QUOTIDIANO....83
8. FUNZIONI AGGIUNTIVE....88
9. FUNZIONI DEL TIMER....89
10. UTILIZZO DI ACCESSORI....90
11. CONSIGLI E SUGGERIMENTI UTILI.... 91
12. PULIZIA E CURA....93
13. RISOLUZIONE DEI PROBLEMI.... 96
14. EFFICIENZA ENERGETICA....97
15. CONSIDERAZIONI SULL'AMBIENTE....97

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza di bambini e persone vulnerabili

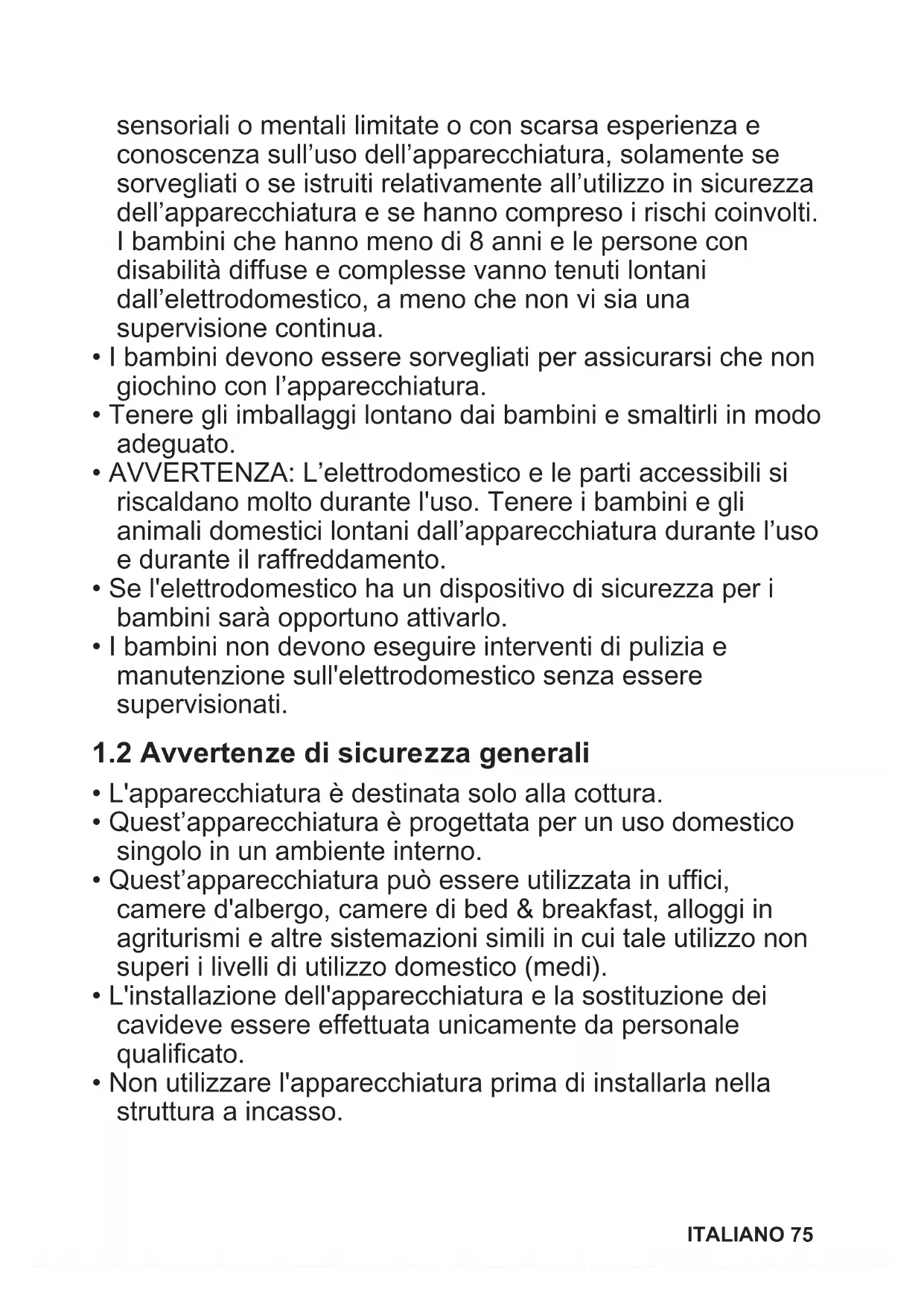

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche,

sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.
• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.
- Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
- Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
- L'installazione dell'apparecchiatura e la sostituzione dei cavideve essere effettuata unicamente da personale qualificato.
- Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.

• Prima di ogni operazione di manutenzione, scollegare l'apparecchiatura dall'alimentazione elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.
• AVVERTENZA: Assicurarsi che l'elettrodomestico sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Prestare attenzione a non toccare le resistenze o la superficie della cavità dell'apparecchiatura.
• Utilizzare sempre guanti da forno per rimuovere o inserire accessori o pirofile.
• Per rimuovere i supporti del ripiano, tirare prima la parte anteriore del supporto del ripiano e poi l'estremità posteriore lontano dalle pareti laterali. Installare i supporti ripiani seguendo al contrario la procedura indicata.
• Non utilizzare vaporelle per pulire l'elettrodomestico.
• Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro dello sportello per non rigare la superficie e causare la rottura del vetro.
• Prima della pulizia per pirolisi rimuovere gli accessori e i depositi/le fuoriuscite eccessivi dalla cavità dell'apparecchiatura.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non tirare l'apparecchiatura per la maniglia.
• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prima di montare l'apparecchiatura controllare che la porta dell'apparecchio si apra senza limitazioni.

• L'apparecchiatura è dotata di un sistema di raffreddamento elettrico. Quest'ultimo funziona a corrente elettrica.

Altezza minima del mobiletto (mobiletto sotto all'altezza minima del piano di lavoro)	580 (600) mm
Larghezza del mobiletto 560 mm
Profondità del mobiletto 550 (550) mm
Altezza della parte anterio-re dell'apparecchiatura	589 mm
Altezza della parte posteriore dell'apparecchiatura	571 mm
Larghezza della parte anteriore dell'apparecchiatura	595 mm
Larghezza della parte posteriore dell'apparecchiatura	559 mm
Profondità dell'apparec-chiatura	569 mm
Profondità di incasso del-l'apparecchiatura	548 mm
Profondità con porta aperta 1022 mm
Dimensioni minime dell'apertura di ventilazione.Apertura collocata sul lato posteriore inferiore	560x20 mm
Lunghezza del cavo di alimentazione. Il cavo è collocato nell'angolo destro del lato posteriore	1500 mm
Viti di montaggio 4x25 mm

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
  • L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  • Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
  • Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
  • Chiudere completamente la porta dell'apparecchiatura prima di collegare spina alla presa elettrica.
  • La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete.

Tipi di cavi disponibili per l'installazione o la sostituzione per l'Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Per la sezione del cavo fare riferimento alla potenza totale sulla targhetta dei dati. È anche possibile consultare la tabella:

Potenza totale (W) Sezione del cavo (mm²)

massimo 1.380 3x0.75

massimo 2.300 3x1

massimo 3.680 3x1.5

Il cavo di terra (cavo verde/giallo) deve essere 2 cm più lungo rispetto al cavo di fase marrone e a quello neutro blu.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Assicurarsi che le aperture di ventilazione non siano bloccate.
• Non lasciare l'elettrodomestico incustodito durante il funzionamento.
• Spegnere l'elettrodomestico dopo ogni utilizzo.
• Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.
• Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
• Non esercitare pressione sullo sportello aperto.
• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

• Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria.

• Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

- Per evitare danni o lo scolorimento dello smalto:

• Non collocare pirofile o altri oggetti all'interno dell'elettromestico direttamente sul fondo.
• Non collocare la pellicola di alluminio direttamente sul fondo della cavità dell'elettrodomestico.
• Non versare acqua direttamente all'interno dell'elettrodomestico caldo.
• Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura.
• Prestare attenzione in fase di rimozione o installazione degli accessori.

- Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.

- Usare una leccarda per torte umide. I succhi di frutta causano macchie che possono essere permanenti.

- Eseguire sempre la cottura con lo sportello dell'apparecchiatura chiuso.

- Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta), assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Dopo l'uso non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata.

2.4 Pulizia e cura

AVVERTENZA!

Rischio di lesioni, di incendio o di danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.
• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.
• Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
• Pulire regolarmente l'elettrodomestico per evitare il deterioramento dei materiali che compongono la superficie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

2.5 Pulizia per pirolisi

AVVERTENZA!

Rischio di lesioni/Incendi/Emissioni chimiche (Fumi) in Modalità Pirolitica.

• Prima di eseguire la pulizia per pirolisi e il preriscaldamento iniziale, rimuovere dalla cavità del forno:
• eventuali residui di cibo in eccesso, perdite di olio o grasso/versamenti
• eventuali oggetti rimovibili (compresi ripiani, guide laterali, ecc., forniti con l'apparecchiatura), in particolare pentole antiaderenti, gastronorm, lamiere dolci, utensili antiaderenti, ecc.
• Leggere attentamente tutte le istruzioni per la pulizia per pirolisi.
• Tenere i bambini lontano dall'elettrodomestico mentre è in corso la pulizia per pirolisi. L'apparecchiatura diventa molto calda e viene rilasciata aria

calda dalle aperture di raffreddamento anteriori.

• La pulizia per pirolisi è un'operazione ad alta temperatura che può rilasciare vapori di residui di cottura e materiali strutturali, pertanto i consumatori sono invitati ad:
• assicurare una buona ventilazione durante e dopo la pulizia per pirolisi.
• fornire una buona ventilazione durante e dopo il preriscaldamento iniziale.
  • Non versare o applicare acqua sulla porta del forno durante e dopo la pulizia per pirolisi per evitare di danneggiare i pannelli in vetro.
• I vapori rilasciati da tutti i forni pirolitici/residui di cottura vengono definiti come non nocivi per la salute umana, compresi bambini o persone affette da malattie.
• Tenere gli animali domestici lontani dall'elettrodomestico durante e dopo la pulizia per pirolisi e il preriscaldamento iniziale. I piccoli animali domestici (soprattutto uccelli e rettili) possono essere altamente sensibili alle variazioni di temperatura e ai fumi emessi.
• Superfici antiaderenti su pentole, padelle, teglie, utensili, ecc., possono essere danneggiate dalla temperatura elevata della pulizia per pirolisi di tutti i forni pirolitici e possono essere anche una fonte di vapori nocivi a basso livello.

2.6 Illuminazione interna

AVVERTENZA!

Pericolo di scossa elettrica.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
• Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.

- Servirsi unicamente di lampadine con le stesse specifiche tecniche.

2.7 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.
• Utilizzare solo ricambi originali.

2.8 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini, o animali restino intrappolati nell'apparecchiatura.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Incasso

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fissaggio nel mobile

4. DESCRIZIONE DEL PRODOTTO

4.1 Panoramica generale

31 42 5 6 7 8 9 ① ② ③ ④ ⑤ ⑥

4.2 Accessori

- Ripiano a filo

Per stoviglie, stampi per dolci, arrosti.

• Lamiera dolci

Per torte e biscotti.

- Leccarda

1 Pannello dei comandi
2 Manopola di regolazione delle funzioni cottura
3 Display
4 Manopola di regolazione
5 Resistenza
6 Lampadina
7 Ventola
8 Supporto ripiano, rimovibile
9 Posizioni ripiano

Per cuocere al forno e arrostire o per raccogliere il grasso.

• Guide telescopiche

Per inserire e togliere le lamiere e le griglie in modo più facile.

5. PANNELLO DEI COMANDI

5.1 Accensione e spegnimento dell'apparecchiatura

Per accendere l'apparecchiatura:

1. Premere la manopola. La manopola fuoriesce.
2. Ruotare la manopola delle funzioni cottura per selezionare una funzione.
3. Ruotare la manopola di controllo per regolare le impostazioni.

Per spegnere l'apparecchiatura: ruotare la manopola delle funzioni cottura fino a portarla su 0

5.2 Panoramica del pannello di controllo

	Premere per impostare: Funzioni Orologio.
[02HD]	Tenere premuto per impostare la funzione: Riscaldamento rapido.
	Premere per accendere o spegnere la lampada del forno.
[304A]	Tenere premuto per impostare il Blocco tasti.
	Premere per confermare la selezione.

5.3 Spie display

Display con le funzioni chiave.

	L'apparecchiatura è bloccata.
	Accedere al menu e selezionare l'icona da aprire: Cottura guidata.
	Accedere al menu e selezionare l'icona da aprire: Pulizia.
	Accedere al menu e selezionare l'icona da aprire: Impostazioni

	Riscaldamento rapido è acceso.
	Contaminuti è acceso.
	Orario fine è acceso.
	Ritardo è acceso.
	Timer è acceso.
	Per la temperatura o il tempo. Quando l'elettrodomestico raggiunge la temperatura impostata, la barra è completa-mente rossa.

6. PRIMA DEL PRIMO UTILIZZO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Pulizia iniziale

1. Rimuovere gli accessori e i supporti ripiano rimovibili dall'apparecchiatura.
2. Pulire l'apparecchiatura e gli accessori solo con un panno in microfibra imbevuto di acqua tiepida e detergente delicato.
3. Riporre gli accessori e i supporti del ripiano rimovibile nella loro posizione iniziale.

6.2 Preriscaldamento iniziale

Prima del primo utilizzo, impostare l'ora e preriscaldare l'apparecchiatura vuota.

1. Rimuovere gli accessori e i supporti ripiano rimovibili dall'apparecchiatura.
2. Impostare la funzione .Impostare la temperatura massima. Lasciare in funzione l'apparecchiatura per 1 h.
3. Impostare la funzione .Impostare la temperatura massima. Lasciare in funzione l'apparecchiatura per 15 min.
4. Impostare la funzione .Impostare la temperatura massima. Lasciare in funzione l'apparecchiatura per 15 min.
   Spegnere l'apparecchiatura e attendere che sia fredda. L'apparecchiatura può produrre un odore sgradevole e fumo. Accertarsi che il flusso d'aria nella stanza sia sufficiente.

7. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Funzioni cottura

Cottura ventilata

Per cuocere su tre posizioni della griglia contemporaneamente ed essiccare i cibi. Impostare la temperatura del forno di 20 – 40°C in meno rispetto a Cottura convenzionale.

Cottura convenzionale

Per cuocere e arrostire alimenti su una sola posizione della griglia.

Cibi congelati

Per rendere croccanti i cibi confezionati, come ad esempio patatine fritte, crochette o in-voltini primavera.

Funzione Pizza

Per cuocere la pizza. Per una doratura intensa e una base croccante.

Resistenza inferiore

Per dorare torte con base croccante e per conservare gli alimenti.

Scongelamento

Per scongelare gli alimenti (verdura e frutta). Il tempo di scongelamento dipende dalla quantità e dalle dimensioni del cibo congelato.

Cottura ventilata umida

Questa funzione è progettata per risparmiare energia durante la cottura. Quando utilizzi questa funzione, la temperatura all'interno dell'apparecchiatura può differire dalla temperatura impostata. Viene utilizzato il calore residuo. La potenza di riscaldamento può essere ridotta. Per ulteriori informazioni, rimandiamo al capitolo "Utilizzo quotidiano", Note su: Cottura ventilata umida.

Grill

Per grigliare alimenti di ridotto spessore e to- stare il pane.

Doppio grill ventilato

Per arrostire grandi tagli di carne o pollame con ossa su una posizione della griglia. Per gratinare e dorare.

Menu

Per accedere al Menu: Cottura guidata, Pulizia, Impostazioni.

7.2 Note su: Cottura ventilata umida

Questa funzione è stata utilizzata per la conformità alla classe energetica e ai requisiti di ecodesign (secondo la normativa EU 65/2014 e EU 66/2014). Test conformemente a: IEC/EN 60350-1.

La porta del forno dovrebbe essere chiusa in fase di cottura, in modo che la funzione non venga interrotta. Ciò garantisce inoltre che il forno funzioni con la più elevata efficienza energetica possibile.

Quando viene usata questa funzione, la lampada si spegne automaticamente dopo 30 secondi.

Per le istruzioni di cottura rimandiamo al capitolo “Consigli e suggerimenti”, Cottura ventilata umida. Per indicazioni generali sul risparmio energetico rimandiamo al capitolo “Efficienza energetica”, Risparmio energetico.

7.3 Impostazione: Funzioni cottura

1. Ruotare la manopola delle funzioni di riscaldamento per selezionare una funzione di riscaldamento.
2. Ruotare la manopola di regolazione della temperatura per impostare la temperatura.

» - tenere premuto per attivare la funzione: Riscaldamento rapido. È disponibile per alcune funzioni del forno.

7.4 Impostazione: Cottura guidata

Ogni piatto di questo sottomenu prevede una funzione cottura e una temperatura consigliate. È possibile regolare l'ora e la temperatura in fase di cottura.

Al termine della funzione, controllare se il cibo è pronto.

Alcune pietanze possono anche essere cucinate usando Peso automatico.

1. Ruotare la manopola delle funzioni cottura su ≡ per accedere a Menu.
2. Selezionare .Premere . OK
3. Ruotare la manopola di controllo per selezionare il numero del piatto. Premere OK.
4. Posizionare all'interno dell'apparecchiatura. Premere OK

Cottura guidata

Legenda

Peso automatico disponibile.

Preriscaldare l'apparecchiatura prima di iniziare la cottura.

Legenda

Livello del ripiano.

Sul display viene visualizzato P e il numero del piatto, che è possibile controllare nella tabella.

Piatto Peso Livello / Accessorio ripiano
1	Roast beef, al san-gue	1 - 1.5 kg; 4 - 5 pezzi cm spessi	2 lamiera dolciFriggere la carne per alcuni minuti in una padella calda.Inserire nell'apparecchiatura.
2	Roast beef, cottura media
3	Roast beef, ben cotto
4	Bistecca, media cot-tura	180 - 220 g per pezzo; 3 fette cm spesse	3 pirofila su ripiano a filoFriggere la carne per alcuni minuti in una padella calda.Inserire nell'apparecchiatura.
5	Arrosto di manzo / brasato (costoletta, scamone, fesa)	1.5 - 2 kg	7 pirofila su ripiano a filoFriggere la carne per alcuni minuti in una padella calda.Aggiungere liquido. Inserire nell'apparecchiatura.
6	Roast beef, al san-gue (cottura lenta)	1 - 1.5 kg; 4 - 5 pezzi cm spessi	2 lamiera dolciUtilizzare le spezie preferite o il semplice pepe macinato.Friggere la carne per alcuni minuti in una padella calda.Inserire nell'apparecchiatura.
7	Roast beef, cottura media (cottura lenta)
8	Roast beef, ben cotto (cottura lenta)
9	Filetto, al sangue (cottura lenta)	0,5 - 1,5 kg; 5 - 6 pezzi cm spessi	2 lamiera dolciUtilizzare le spezie preferite o il semplice pepe macinato.Friggere la carne per alcuni minuti in una padella calda.Inserire nell'apparecchiatura.
10	Filetto, cott. media (cottura lenta)
11	Filetto, cotto (cottura lenta)
12	Arrosto di vitello (ad es. spalla)	0.8 - 1.5 kg; 4 pezzi cm spessi	7 pirofila su ripiano a filoUtilizzare le spezie preferite. Aggiungere liquido. Arrosto coperto.
13	Collo o spalla di maiale arrosto	1.5 - 2 kg	7 pirofila su ripiano a filoGirare la carne a metà cottura.
14	Maiale sfilacciato (cottura lenta)	1.5 - 2 kg	2 lamiera dolciUtilizzare le spezie preferite. Girare la carne a metà cottura per ottenere una doratura uniforme.
15	Lombo, fresco 1 - 1.5 kg; 5 - 6 pezzi cm spessi	2; pirofila su ripiano a filoUtilizzare le spezie preferite.

Piatto Peso Livello / Accessorio ripiano
16	Costolette di maiale 2 - 3 kg; utilizzare crudo, 2 - 3 cm co-stolette di maiale sottili	3; leccardaAggiungere il liquido per coprire il fondo di un piatto. Girare la carne a metà cottura.
17	Cosciotto d'agnello con ossa 1.5 - 2 kg; 7 - 9 pezzi cm spessi	2; pirofila su lamiera dolciAggiungere liquido. Girare la carne a metà cottura.
18	Pollo intero 1 - 1.5 kg; fresco	casseruola sulla lamiera dolciUtilizzare le spezie preferite. Girare il pollo a metà cottura per ottenere una doratura uniforme.
19	Mezzo pollo 0.5 - 0.8 kg	3; teglia da fornoUtilizzare le spezie preferite.
20	Pollo, petto 180 - 200 g per pezzo	casseruola su ripiano a filoUtilizzare le spezie preferite. Friggere la carne per alcuni minuti in una padella calda.
21	Cosce di pollo, fre-sche	3; lamiera dolciSe le cosce di pollo sono state marinate prima, impostare la temperatura più bassa e cuocerle più a lungo.
22	Anatra, intera 2 - 3 kg	pirofila su ripiano a filoUtilizzare le spezie preferite. Sistemare la carne sulla te-glia. Girare l'anatra a metà cottura.
23	Oca, intera 4 - 5 kg	leccardaUtilizzare le spezie preferite. Sistemare la carne su una teglia da forno profonda. Girare l'oca a metà cottura.
24	Polpettone 1 kg	2; ripiano a filoUtilizzare le spezie preferite.
25	Pesce intero, griglia-to 0.5 - 1 kg per pesce	2 lamiera dolciFarcire il pesce con burro e utilizzare spezie ed erbe pre-ferite.
26	Filetto di pesce -	casseruola su ripiano a filoUtilizzare le spezie preferite.
27	Torta ai formaggi -	2; tortiera apribile da 28 cm su ripiano a filo
28	Torta di mele -	3; lamiera dolci
29	Crostata di mele -	2; tortiera su ripiano a filo
30	Torta di mele ameri-cana -	1; tortiera da 22 cm su ripiano a filo
31	Brownies 2 kg di impasto	3 leccarda
32	Muffin al cioccolato -	3, vassoio muffin su ripiano a filo
33	Torta di pane -	2; leccarda su ripiano a filo
34	Patate al forno 1 kg	2; lamiera dolci Mettere le patate intere con buccia sulla lamiera dolci.
35	Spicchi 1 kg	3 lamiera dolci rivestita con carta da forno Utilizzare le spezie preferite. Tagliare le patate a pezzi.
36	Verdure miste gri-gliate	1 - 1.5 kg3 lamiera dolci rivestita con carta da forno Utilizzare le spezie preferite. Tagliare le verdure a pezzi.
37	Crocchette, surgelate 0.5 kg	3; lamiera dolci
38	Patatine, surgelate 0.75 kg	3; lamiera dolci
39	Lasagna di carne/verdure con fogli di pasta secca	1 - 1.5 kg2; casseruola su ripiano a filo
40	Patate gratinate (pa-tate crude)	1 - 1.5 kg1; casseruola su ripiano a filo Ruotare il piatto a metà del tempo di cottura.
41	Pizza fresca, sottile	lamiera dolci rivestita con carta da forno
42	Pizza fresca, spessa	lamiera dolci rivestita con carta da forno
43	Quiche -	2; teglia da forno su ripiano a filo
44	Baguette / Ciabatta / Pane bianco	0.8 kg1 lamiera dolci rivestita con carta da forno Più tempo necessario per il pane bianco.
45	Impasto per pane integrale / pane di se-gale /pane nero in uno stampo per pane	1 kg2; lamiera dolci rivestita con carta da forno/ri-piano a filo

7.5 Modifica: Impostazioni

1. Ruotare la manopola delle funzioni cottura su — per accedere a Menu.
2. Selezionare .Premere . OK
3. Ruotare la manopola di regolazione per selezionare l'impostazione. Premere OK
4. Regolare il valore. Premere .OK Ruotare la manopola per le funzioni cottura sulla posizione off per uscire da Menu.

Menu: Impostazioni

	Impostazione Valore
01	Imposta ora Modifica
02	Luminosità	1 - 5
03	Volume toni 1 - Bip, 2 - Clic, 3 - Suono disattivato
04	Volume acustico 1 - 4
05	Timer	On/Off

Impostazione Valore

06 Luce forno On/Off

07 Riscaldamento rapido On/Off

08 Promemoria Pulizia On/Off

09 Modalità demo Codice di attivazione: 2468

10 Versione software Controllare

11 Ripristino impostazioni Sì / No iniziali di fabbrica

7.6 Risparmio energetico

L'apparecchiatura ha di funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.

Assicurarsi che la porta dell'apparecchiatura sia chiusa quando l'apparecchiatura è in funzione. Non aprire troppo spesso la porta durante la cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta.

Servirsi di pentole in metallo per migliorare il risparmio energetico.

Ove possibile, non pre-riscaldare l'apparecchiatura prima della cottura.

Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente.

8. FUNZIONI AGGIUNTIVE

8.1 Blocco

Questa funzione evita che si cambi per sbaglio la funzione dell'apparecchiatura.

Attivarla quando l'apparecchiatura è in funzione: la cottura impostata continua, il pannello dei comandi è bloccato.

Attivarla quando l'apparecchiatura è spenta - l'apparecchiatura non può essere accesa, il pannello dei comandi è bloccato.

Cucinare con ventola

Ove possibile, servirsi delle funzioni di cottura con la ventola per risparmiare energia.

Calore residuo

La ventola e la lampada continuano a funzionare. Quando si spegne l'apparecchiatura, il display visualizza il calore residuo. Si può usare quel calore per mantenere le pietanze in caldo.

Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura dell'apparecchiatura al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno dell'apparecchiatura.

Utilizzare il calore residuo per scaldare altri piatti.

Tenere in caldo gli alimenti

Scegliere l'impostazione di temperatura più bassa per sfruttare il calore residuo e mantenere calda la pietanza. La spia di calore residuo o la temperatura compaiono sul display.

Cottura con lampada spenta

Spegnere la lampada in fase di cottura. Accenderla solo quando è necessario.

Cottura ventilata umida

Funzione progettata per risparmiare energia in fase di cottura.

Quando si utilizza questa funzione, la lampadina si spegne automaticamente dopo 30 secondi. È possibile riaccendere la lampada, ma questa azione ridurrà i risparmi energetici previsti.

- tenere premuto per attivare la funzione.

Viene emesso un segnale acustico. 📋 lampeggia per 3 volte quando il blocco è attivato.

- tenere premuto per disattivare la funzione.

8.2 Spegnimento automatico

Per ragioni di sicurezza, l'elettrodomestico si spegne dopo un determinato periodo di

tempo se è attiva una funzione di riscaldamento e non si modificano le impostazioni.

	(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - massimo 3

9. FUNZIONI DEL TIMER

9.1 Descrizione funzioni orologio

Imposta ora	Per impostare l'ora che mostri l'orario attuale.
Contaminuti	Per impostare il conto alla rovescia. Allo scadere del timer, viene emesso un segnale acustico. Questa funzione non ha alcun effetto sul funzionamento del forno.
Tempo di cottura	Per impostare la durata della cottura. Quando il timer arriva alla fine, si sen-te un segnale e la funzione cottura si interrompe automaticamente.
Ritardo	Per posticipare l'inizio e/o la fine della cottura.
Timer	Per mostrare la durata di funziona-mento dell'apparecchiatura. Il massi-mo è 23 h 59 min. Questa funzione non ha nessun effetto sul funziona-mento del forno.

9.2 Impostazione: Imposta ora 😊

1. Ruotare la manopola delle funzioni cottura su ≡ per accedere a Menu.
2. Ruotare la manopola di controllo per selezionare: Imposta ora.
3. Ruotare la manopola di controllo per impostare l'ora.
4. Premere .OK

9.3 Impostazione: Contaminuti

1. Premere .

Lo spegnimento automatico non funziona con le funzioni:: Luce forno, Ritardo.

8.3 Ventola di raffreddamento

Quando l'apparecchiatura è in funzione, la ventola di raffreddamento si attiva in modo automatico per raffreddare le superfici. Dopo aver spento l'apparecchiatura, la ventola di raffreddamento continua a funzionare finché l'apparecchiatura non si è raffreddata.

Il display visualizza: 0:00 e 📆

1. Ruotare la manopola di controllo per impostare Contaminuti.

2. Premere . Il timer inizia subito il conto alla rovescia.

Al termine del tempo, premere O'ruotare la manopola delle funzioni cottura in posizione off.

9.4 Impostazione: Tempo di cottura

1. Ruotare la manopola per selezionare la funzione cottura e impostare la temperatura.
2. Premere ripetutamente ⓣ.

II display visualizza: 0:00 e STOP.

1. Ruotare la manopola di controllo per impostare Tempo di cottura.

2. Premere .OK Il timer inizia subito il conto alla rovescia.

Al termine del tempo, premere OK e ruotare la manopola delle funzioni cottura in posizione off.

9.5 Impostazione: Ritardo

1. Ruotare la manopola delle funzioni cottura per selezionare la funzione.
2. Premere ripetutamente .😊 Il display mostra: l'ora del giorno Avvio.

3. Ruotare la manopola di regolazione per impostare l'ora di inizio.

4. Premere .OK

Il display visualizza: --:-- STOP

1. Ruotare la manopola di regolazione per impostare l'orario fine.

2. Premere .OK

Il timer inizia il conto alla rovescia a un orario di avvio impostato.

Al termine del tempo, premere e ruotare la manopola delle funzioni cottura in posizione off.

9.6 Accensione e spegnimento:

Timer

1. Ruotare la manopola delle funzioni cottura su — per accedere a Menu.

2. Ruotare la manopola di regolazione per selezionare Timer. Fare riferimento al capitolo "Utilizzo quotidiano", Menu: Impostazioni.

3. Premere .OK

4. Ruotare la manopola di regolazione per attivare e disattivare la funzione.

5. Premere .OK

10. UTILIZZO DI ACCESSORI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

10.1 Inserimento di accessori

Un piccolo rientro sulla parte superiore aumenta il livello di sicurezza. Gli incavi sono anche dispositivi antiribaltamento. Il bordo alto intorno al ripiano evita che pentole e padelle scivolino dal ripiano.

Ripiano a filo

Spingere il ripiano fra le guide del supporto e verificare che i piedini siano rivolti verso il basso.

Lamiera dolci / Teglia profonda

Spingere la lamiera tra le guide del supporto ripiano.

11. CONSIGLI E SUGGERIMENTI UTILI

11.1 Consigli di cottura

La temperatura e i tempi di cottura specificati nelle tabella sono solo indicativi. Dipendono dalle ricette, dalla qualità e quantità degli ingredienti utilizzati.

La nuova apparecchiatura può cuocere o arrostire in modo differente rispetto all'apparecchiatura posseduta in precedenza. I suggerimenti seguenti mostrano le impostazioni consigliate per temperatura, tempo di cottura e posizione ripiano per tipi di alimenti specifici.

Qualora non si trovino le impostazioni per una ricetta specifica, cercarne una simile.

Simboli utilizzati nelle tabelle:

	Tipo di alimento
	Funzione cottura
	Temperatura
	Accessorio

Posizione ripiano

Tempo di cottura (min)

11.2 Cottura ventilata umida - accessori consigliati

Usare scatole e contenitori scuri e non riflettenti. Assorbono meglio il calore rispetto al colore chiaro e ai piatti riflettenti.

• Teglia per pizza: scura, non riflettente, diametro 28cm
• Piatto di cottura: scuro, non riflettente, diametro 26cm
• Pirofile monoporzione: in ceramica, diametro 8cm, altezza 5 cm
• Pirottino base soufflé: scuro, non riflettente, diametro 28cm

11.3 Cottura ventilata umida

Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.

	°C	☐	☑
Roll dolci, 16 pezzi vassoio di cottura o ghiotta 180 2 20 - 30
Panini, 9 pezzi vassoio di cottura o ghiotta 180 2 30 - 40
Pizza, surgelata, 0,35 ripiano a filo 220 2 10 - 15 kg
Rotolo con marmella- vassoio di cottura o ghiotta 170 2 25 - 35 ta
Brownie vassoio di cottura o ghiotta 175 3 25 - 30
Soufflé, 6 pezzi stampini di ceramica sulla gri- glia	200 3 25 - 30
Base pan di spagna teglia per timballo su griglia 180 2 15 - 25
Pasticcini per il tè piatto da forno su griglia 170 2 40 - 50
Pesce lessso, 0,3 kg vassoio di cottura o ghiotta 180 3 20 - 25
Pesce intero, 0,2 kg vassoio di cottura o ghiotta 180 3 25 - 35
Filetto di pesce, 0,3 teglia per pizza su griglia 180 3 25 - 30 kg
	°C
Carne lessa, 0,25 kg vassoio di cottura o ghiotta 200 3 35 - 45
Shashlik, 0,5 kg vassoio di cottura o ghiotta 200 3 25 - 30
Dolcetti, 16 pezzi vassoio di cottura o ghiotta 180 2 20 - 30
Meringhe, 24 pezzi vassoio di cottura o ghiotta 180 2 25 - 35
Muffin, 12 pezzi vassoio di cottura o ghiotta 170 2 30 - 40
Pasta saporita, 20 pezzi	vassoio di cottura o ghiotta 180 2 25 - 30
Biscotti di pasta frolla, 20 pezzi	vassoio di cottura o ghiotta 150 2 25 - 35
Tartellette, 8 pezzi vassoio di cottura o ghiotta 170 2 20 - 30
Verdure, lesse, 0,4 kg vassoio di cottura o ghiotta 180 3 35 - 45
Omelette vegetariana teglia per pizza su griglia 200 3 25 - 30
Verdure alla mediterranea, 0,7 kg	vassoio di cottura o ghiotta 180 4 25 - 30

11.4 Informazioni per gli istituti di test

Test conformemente a IEC 60350-1.

			-	°C
Tortine, 20 per teglia Cottura convenzionale Lamiera dol-ci			3 170 20 - 35
Tortine, 20 per teglia Cottura ventilata	Lamiera dol-ci		3 150 - 160	20 - 35
Tortine, 20 per teglia Cottura ventilata	Lamiera dol-ci		2 e 4	150 - 160	20 - 35
Torta di mele americana, 2 stampi ∅20 cm	Cottura convenzionale	Ripiano a fi-lo	2 180 70 - 90
Torta di mele americana, 2 stampi ∅20 cm	Cottura ventilata	Ripiano a fi-lo	2 160 70 - 90
Pan di Spagna senza grassi, stampo per torta ∅26 cm 1)	Cottura convenzionale	Ripiano a fi-lo	2 170 40 - 50
Pan di Spagna senza grassi, stampo per torta ∅26 cm 1)	Cottura ventilata	Ripiano a fi-lo	2 160 40 - 50
Pan di Spagna senza grassi, stampo per torta ∅26 cm 1)	Cottura ventilata	Ripiano a fi-lo	2 e 4	160 40 - 60
Frollini al burro	Cottura ventilata	Lamiera dol-ci	3 140 - 150	20 - 40
Frollini al burro Cottura ventilata Lamiera dol-		ci	2 e 4 140 - 150 25 - 45
Frollini al burro Cottura convenzionale Lamiera dol-		ci	3 140 - 150 25 - 45
Toast, 4 - 6 pezzi 1)	Grill Ripiano a fi-	lo	4 max 1 - 5
Hamburger di manzo, 6 pezzi, 0,6 kg 2)	Grill Ripiano a fi-	lo, leccarda	4 max 20 - 30

1) Preriscaldare l'apparecchiatura per 10 minuti.
2) Posizione il ripiano a filo sul terzo livello e la leccarda sul secondo livello del forno. Preriscaldare l'apparecchiatura per 10 minuti. A metà cottura girare gli alimenti.

12. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Note sulla pulizia

Agenti di pulizia

• Pulire la parte anteriore dell'apparecchiatura solo con un panno in microfibra imbevuto di acqua tiepida e detergente delicato.
• Servirsi di una soluzione detergente per pulire le superfici metalliche.
• Pulire le macchie con un detergente delicato.

Uso quotidiano

• Pulire l'interno dell'apparecchiatura dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un incendio.
  • L'umidità può formare condensa nell'apparecchiatura o sui pannelli di vetro dello sportello. Per ridurre la condensa, mettere in funzione l'apparecchiatura 10 minuti prima di iniziare a cucinare. Non lasciare le vivande nell'apparecchiatura per più di 20 minuti. Dopo ogni utilizzo, asciugare l'interno dell'apparecchiatura solo con un panno in microfibra.

Accessori

- Pulire tutti gli accessori dopo ogni utilizzo e lasciarli asciugare. Utilizzare solo un panno in microfibra imbevuto di acqua

tiepida e un detergente delicato. Non lavare gli accessori in lavastoviglie.

• Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

12.2 Rimozione dei supporti ripiano

Rimuovere i supporti ripiano per pulire l'apparecchiatura.

1. Spegnere l'apparecchiatura e attendere che sia fredda.
2. Sfilare dapprima la guida di estrazione dalla parete laterale tirandola in avanti.
3. Estrarre la parte posteriore del supporto ripiano dalla parete laterale e rimuoverla.

1 G 2

Installare i supporti ripiani seguendo al contrario la procedura indicata.

I perni di fissaggio sulle guide telescopiche devono essere rivolti in avanti.

12.3 Pulizia per pirolisi

AVVERTENZA!

Rischio di ustioni.

ATTENZIONE!

Se nello stesso armadietto sono installate altre apparecchiature, non utilizzarle allo stesso tempo di questa funzione. Il forno potrebbe subire danni.

Non avviare la funzione se non viene chiuso completamente lo sportello del forno.

Durante la pulizia la lampadina del forno è spenta.

1. Spegnere l'apparecchiatura e attendere che sia fredda.
2. Rimuovere tutti gli accessori.
3. Pulire la base del forno e il vetro interno dello sportello con acqua calda, un panno morbido e un detergente delicato.
4. Ruotare la manopola delle funzioni cottura per accedere al menu.
5. Ruotare la manopola di regolazione per selezionare Pulizia e premere . OK

Opzione Durata

C1 - Pulizia leggera 1 h

C2 - Pulizia normale 1 h 30 min

C3 - Pulizia completa 2 h 30 min

1. Ruotare la manopola di regolazione per selezionare il programma di pulizia e premere OK

2. Premere per avviare la pulizia.

3. Dopo la pulizia, ruotare la manopola delle funzioni di cottura sulla posizione di spento.

Quando il forno raggiunge la temperatura impostata, lo sportello si blocca. Finché lo sportello non si sblocca, il display mostra: ☐ Quando il forno si è raffreddato, lo sportello si sblocca.

1. Attendere che l'apparecchiatura sia fredda, quindi pulirne l'interno con un panno morbido.

12.4 Promemoria Pulizia

L'apparecchiatura vi ricorda quando pulirlo con la pulizia pirolitica. lampeggia sul display per 5 sec dopo ogni sessione di cottura.

1. Inserire il Menu per disattivare il promemoria.
2. Selezionare: Impostazioni, Promemoria Pulizia.

12.5 Rimozione e installazione della porta

La porta del forno ha tre pannelli in vetro. È possibile rimuovere la porta del forno e i pannelli in vetro interni per pulirli. Leggere tutte le istruzioni "Rimozione e installazione della porta" prima di togliere i pannelli in vetro.

ATTENZIONE!

Non utilizzare l'apparecchiatura senza i pannelli in vetro.

1. Aprire completamente la porta e tenere le due cerniere.

1. Sollevare e tirare i fermi fino a quando non fanno clic.

1. Chiudere la porta del forno fino alla prima posizione di apertura. Quindi sollevare e tirare per rimuovere la porta dalla sua sede.

1. Appoggiare la porta su un panno morbido su una superficie stabile.
2. Tenere il rivestimento della porta Sul bordo superiore della porta da entrambi i lati e spingere verso l'interno per sbloccare la guarnizione a clip.

2 B 1

1. Rimuovere il rivestimento tirandolo in avanti.
2. Tenere i pannelli in vetro della porta per l'estremità superiore ed estrarli con attenzione, uno alla volta. Iniziare dal pannello superiore. Verificare che il vetro scorra completamente fino a uscire dai supporti.

1. Pulire i pannelli in vetro con acqua e sapone. Asciugare accuratamente i pannelli in vetro. Non pulire i pannelli in vetro in lavastoviglie.
2. Al termine della pulizia installare i pannelli in vetro e la porta del forno.

Se la porta è installata correttamente, si sentirà uno clic quando si chiudono i fermi.

Assicurarsi di rimontare i pannelli in vetro (A

e B nell'ordine esatto. Verificare la presenza

del simbolo/stampa sul lato del pannello in vetro. Ciascuno dei pannelli in vetro ha un aspetto diverso, per facilitare lo smontaggio e il montaggio.

Se installato correttamente, il profilo della porta emette un clic.

A B

Assicurarsi di installare correttamente nelle sedi il pannello in vetro centrale.

A B

12.6 Sostituzione della lampadina

AVVERTENZA!

Pericolo di scossa elettrica. La lampadina può essere rovente.

1. Spegnere l'apparecchiatura e attendere che sia fredda.
2. Staccare la spina dall'alimentazione elettrica.
3. Posizionare il panno sulla base del forno.

ATTENZIONE!

Tenere sempre la lampada alogena con un panno, per evitare che i residui di grasso si brucino sulla lampada.

Lampadina posteriore

1. Girare il rivestimento di vetro per toglierlo.

2. Pulire il coperchio in vetro.

3. Sostituire la lampadina con una resistente al calore fino a 300 °C.

4. Installare il coperchio in vetro.

13. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

13.1 Cosa fare se...

Problema Controllare se...

Non è possibile attivare o mettere in funzione l'apparec-chiatura.	L'apparecchiatura è stata collegata in modo corretto al-l'alimentazione di rete.
L'elettrodomestico non si riscalda. Lo spegnimento automatico è disattivo.
L'elettrodomestico non si riscalda. La porta dell'elettrodomestico è chiusa.
L'elettrodomestico non si riscalda. È saltato il fusibile.
L'elettrodomestico non si riscalda. Blocco è disattivato.
La spia è spenta. Cottura ventilata umida - è attivato.
La lampadina non funziona. La lampadina è bruciata.
Err C3 La porta dell'elettrodomestico è chiusa o la chiusuradella porta non è rotta.
Err F102 La porta dell'elettrodomestico è chiusa.
Err F102 Il blocco della porta non è rotto.
Il display visualizza 00:00. Si è verificata un'interruzione dell'alimentazione elettrica. Impostare l'ora.

Il display mostra un codice di errore non presente nella tabella, disattivare e riattivare il fusibile domestico e riavviare l'elettrodomestico. In caso di ricomparsa del codice di errore, contattare il Centro di assistenza autorizzato.

13.2 Dati dell'Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o un Centro di assistenza autorizzato.

Le informazioni necessarie per il Centro Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore dell'apparecchiatura. È visibile quando si apre lo sportello. Non rimuovere la targhetta dei dati dall'apparecchiatura.

Consigliamo di annotare i dati qui:

Modello (MOD.) :

Codice prodotto (PNC):

Numero di serie (S.N.):

14. EFFICIENZA ENERGETICA

14.1 Informazioni sul prodotto e scheda informativa del prodotto in conformità alla normativa europea sull'ecodesign e sull'etichettatura energetica

Nome del fornitore Electrolux

Identificazione modello EOF4P56H 949498282

Indice di efficienza energetica 81.2

Classe di efficienza energetica A+

Consumo energetico con carico standard, modalità tradizionale 0.93kWh/ciclo

Consumo di energia con un carico standard, modalità a circolazione d'aria forzata 0.69kWh/ciclo

Numero di cavità 1

Fonte di calore Elettricità

Volume 72l

Tipo di forno Forno da incasso

Massa 30.1kg

IEC/EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, forni a vapore e griglie - Metodi per la misura delle prestazioni.

15. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
