MANUALE UTENTE Crosswalk R JANE

Il nuovo KOOS ISIZE di Jané è un seggiolino di sicurezza realizzato per proteggere il bambino in auto. Questo dispositivo è adatto per bambini fino a 13 kg e con un'altezza tra i 40 e gli 83 cm.

È un sistema di trattenuta per bambini "i-SIZE" migliorato. È stato approvato secondo il regolamento ECE 129/00 per l'uso sui sedili di veicoli "compatibili i-SIZE" indicati nel manuale di istruzioni del fabbricante del veicolo per l'uso con piattaforma.

Questo sistema di trattenuta per bambini migliorato è compatibile anche con ISOFIX classe D (vedi lista di compatibilità sul sito web www.janeworld.com).

Il seggiolino KOOS iSIZE è stato omologato anche per l'uso senza piattaforma, solo con le cinture dell'auto.

È possibile inoltre utilizzare KOOS SIZE con uno qualunque dei telai Jané dotato di sistema Pro-Fix, purché sia specificato nelle istruzioni del telaio.

In caso di dubbio consultare il distributore del sistema di trattenuta per bambini migliorato o visitare il sito web www.janeworld.com.

È molto importante leggere attentamente le presenti istruzioni prima di usare il seggiolino KOOS iSIZE per la prima volta. Assicurarsi che tutti coloro che lo useranno siano a conoscenza dell'installazione e uso corretti. È stato dimostrato che una percentuale notevole degli utilizzatori di seggiolini di sicurezza non installa correttamente il seggiolino.

Comprendere il manuale di istruzioni e applicarle correttamente è importante per la sicurezza quanto il seggiolino stesso.

Conservare le istruzioni nello spazio che si trova dentro lo scompartimento posteriore dell'ovetto e consultarle in caso di dubbio. Le istruzioni sono disponibili anche sul nostro sito web: troverà un codice QR.

INDICE

A. LISTA ELEMENTI KOOS iSIZE 82
B. LISTA ELEMENTI iPLATFORM 83
C. AVVERTENZE 85
D. ISTRUZIONI GENERALI 87
E. CONOSCA IL SUO SEGGIOLINO DI SICUREZZA 87
F. INSTALLAZIONE DI KOOS iSIZE CON iPLATFORM IN AUTO 88
G. INSTALLAZIONE DI KOOS iSIZE CON CINTURA DI SICUREZZA DELL'AUTO 90
H. FISSARE IL BAMBINO SUL SEGGIOLINO DI SICUREZZA 90
I. INSTALLAZIONE DI KOOS iSIZE SUL PASSEGGINO JANÉ 91
J. CAPOTTINA 91
K. RACCOMANDAZIONI 92
L. MANUTENZIONE 92
M. INFORMAZIONI SULLA GARANZIA 93

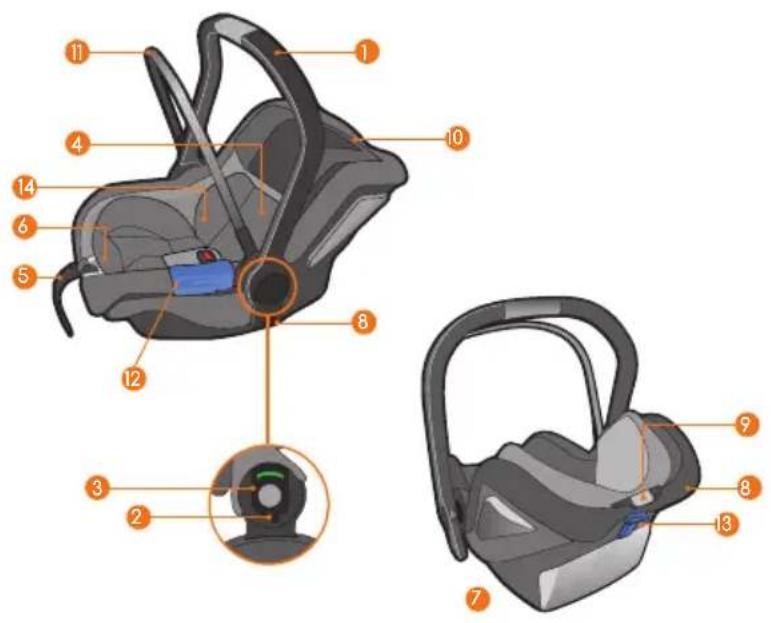

A. LISTA ELEMENTI KOOS iSIZE

1- Maniglia per il trasporto
2- Bottone rilascio posizione della maniglia
3- Pulsante rilascio ancoraggi PRO-FIX
4- Imbragatura integrata a 3 punti
5- Cinghia tenditrice imbragatura
6- Pulsante sgancio cinghia imbragatura
7- Istruzioni
8- Ancoraggi Pro-fix compatibili con telaio Jané
9- Pulsante regolazione altezza poggiatesta / altezza cinture pettorali
10- Poggiatesta
11- Archetto capottina
12- Guida cintura
13- Pinza blocco cintura
14- Cuscino riduttore

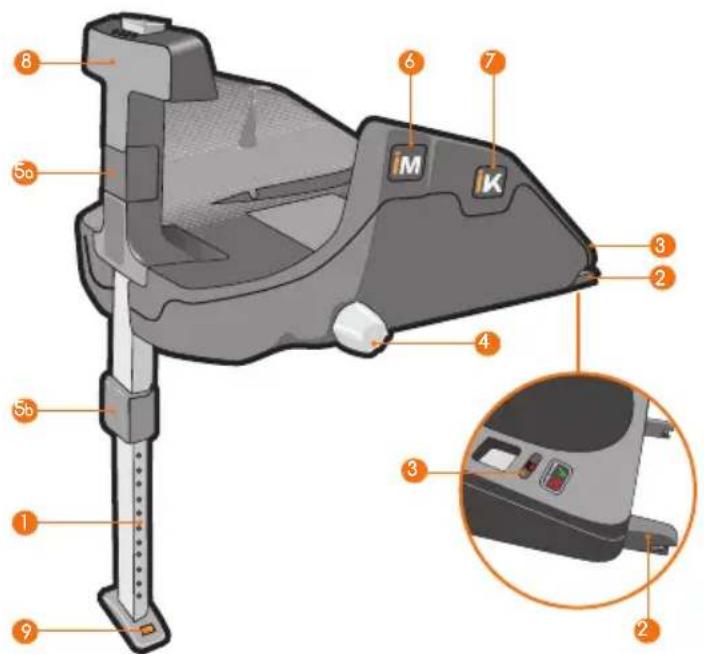

1- Barra anti-rotazione
2- Ancoraggi ISOfix
3- Pulsante sgancio ISOfix
4- Pomello regolazione lunghezza ISOfix
5a/5b- Tirante regolazione altezza barra
6- Ancoraggio Pro-Fix iMATRIX
7- Ancoraggio Pro-Fix KOOS iSIZE
8- Supporto schienale
9- Indicatore contatto della barra con il fondo del veicolo

• Non lasciare mai solo il bambino.
• Non lasciare mai il bambino sul dispositivo di sicurezza privo di vigilanza.
• Il seggiolino per bambini non deve essere installato su sedili con airbag frontali attivati. (Pericolo di morte!)
• A volte i bambini tengono oggetti (ad es. giocattoli) nel- le tasche della giacca o dei pantaloni, oppi ti hanno elementi rigidi (ad es. fibbie). Evitare che oggetti vengano a trovarsi tra il bambino e le cin sicurezza, poiché in caso di incidente potrebbero pa care lesioni. Anche gli adulti corrono lo stesso perio
• Naturalmente spesso i bambini sono molto attivi. P spiegare ai bambini l'importanza di viaggiare sempre modo sicuro. Così capiranno di non dover modificare la posizione delle cinture e di non dover aprire la chiusura.
• La sicurezza del bambino è garantita in modo ottimale solo quando il montaggio e l'uso del dispositivo di tra: sono effettuati correttamente.
• Non tutti i sistemi di sicurezza sono esattamente perciò consigliamo di provare il KOOS iSIZE sull'auto in cui verrà installato.
• Qualsiasi cambiamento o aggiunta realizzata al dispositivo

di ritenuta senza l'autorizzazione previa della JANÉ potrebbe pregiudicarne seriamente la sicurezza. - Leggere attentamente le presenti istruzioni prima dell'uso e conservarle per riferimenti futuri. La sicurezza del bambino può essere compromessa dalla mancata osservanza delle istruzioni. Per trasportare il bambino nei veicolo bisogna tenere conto anche del manuale di istruzioni del veicolo corrispondente.

Il, le presente dispositivo di sicurezza non può essere usato senza il suo rivesimento o con un altro non originale, dato da esso fa parte integrante delle caratteristiche di sicurezza del sistema. Utilizzare solo accessori approvati

- Non aggiungere mai un materassino, cuscino o imbottitura extra per una maggiore comodità del bambino, dato che modificherebbe le caratteristiche di sicurezza del sistema.

- Le cinture del seggiolino devono essere tese, non attorcigliate e devono essere protette da eventuali danni. - Ricordare sempre di assicurare il bambino con l'imbragatura di sicurezza correttamente allacciata. Le cinture devono essere ben tese, non attorcigliate e passare correttamente sulla zona del bacino (cintura addominale) e delle spalle (cinture pettorali).

- Non apportare nessun cambiamento al sistema di trattenuta; in caso contrario la sicurezza del bambino è in pericolo.

- Il sistema di trattenuta non deve essere dannegliante permesso l'uso di accessori o pezzi di ricambio e la

né bloccato da pezzi mobili all'interno del veicolo o dalle portiere.
- Proteggere le zone senza rivestimento del sistema di trattenuta dalla luce solare diretta per evitare il contatto tra la pelle del bambino ed elementi a temperatura elevata.
- È molto importante non usare articoli di seconda giacché la JANE può garantire l'assoluta affidabilità per gli articoli acquistati per là prima volta.
- Per uno sviluppo armonioso del bambino, si sconsiglia l'uso prevalente del seggiolino auto nella posizione "seduto" quando lo spostamento è lungo. In conseguenza, in viaggi di questo tipo si dovrà procurare che il piccolo rimanga disteso spesso, in una navicella o un lettino.
- Non seguire attentamente le istruzioni per l'uso corretto del sistema di trattenuta può essere pericoloso per la sicurezza del bambino. Verificare inoltre le leggi relative alla circolazione del paese in cui circola il veicolo.
- Informare anche gli accompagnatori sulle modalità estrarre il bambino in caso di incidente.
- Fissare i bagagli e gli altri oggetti mobili per ridurre il rischio di danni in caso di incidente.
- Il manuale di istruzioni deve essere conservato sempre insieme al seggiolino.

mancafa osservanza di questa norma annulla tutte le garanzie ei reclami di responsabilità. Si escludono solamente gli accessori approvati da Jané.

• Il seggiolino deve essere sostituito con uno nuovo nel caso sia stato sottoposto a tensioni violente dopo un incidente, o deve essere inviato al fabbricante con una relazione sull'incidente per la verifica.
• Non installare il seggiolino su sedili trasversali o contrari alla direzione di marcia: è molto pericoloso.
• ATTENZIONE: Informarsi sulla legislazione stradale vigente nel paese in cui si circola. Potrebbe limitare l'uso del suo sistema di trattenuta per bambini.
• Il seggiolino di sicurezza KOOS iSIZE dovrà essere fissato adeguatamente mediante le cinture di sicurezza o la base ISOfix -anche in caso di non venire utilizzato-, giacché laddove si verificasse un incidente potrebbe venire scagliato causando danni agli occupanti del veicolo.
• Compatibile solo se il veicolo è dotato di cinture di sicurezza a 3 punti omologate secondo il Regolamento UN/ECE N.16 o regolamenti equivalenti.
• Per i sedili dell'auto usati insieme a un telaio, questo prodotto non sostituisce una culla o un letto. Se il bambino ha bisogno di dormire, va posizionato in un ovetto, una culla o un letto adeguati.

D. ISTRUZIONI GENERALI

È valido solo per auto dotate di sistema di ancoraggio ISOFIX, omologate secondo il Regolamento ECE-14 o altre norme equivalenti.

Il seggiolino auto KOOS iSIZE può essere installato sia anteriore -se non è provvisto di Air Bag- che su quello posteriore. Tuttavia, si consiglia di sistemarlo su quello posteriore, si può mettere su quello anteriore solo se non c'è l'Air Bag o se è disattivato.

ATTENZIONE: Informarsi sulla legislazione stradale vigente paese in cui si circola. Potrebbe limitare l'uso del suo trattenuta per bambini.

Non tutti i sistemi di sicurezza sono esattamente uguali, consiglia di verificare il funzionamento del KOOS iSIZE sull'auto dove sarà poi installato.

È molto importante non usare articoli di seconda mano, JANE può garantire l'assoluta affidabilità solo per gli articoli acquistati per la prima volta.

JANÉ consiglia di sostituire il seggiolino auto con uno nuovo in caso di essere stato sottoposto a tensioni violente derivate, ad da incidenti.

Verificare che tutte le cinture del seggiolino si trovino nella posizione corretta e perfettamente tese nelle KOOS iSIZE. Controllare cinture non siano attorcigliate. Far comprendere al bambino che non deve per nessun motivo toccare le cinture o i loro agganci.

E. CONOSCA IL SUO SEGGIOLINO DI SICUREZZA

Il seggiolino auto KOOS iSIZE è stato ideato tenendo presenti gli ultimi progressi in materia di sicurezza, essendo inoltre stato sottoposto a prove molto severe. Offre le prestazioni elencate di seguito: sul sedile

vistino Instoluzione nel veicolo:

Realizzato per una facile installazione su una base con sistema ISOFIX (Vedi paragrafo INSTALLAZIONE DEL SEGGIOLINO IN AUTO con la base e anche senza base, con le cinture dell'auto (vedi paragrafo G. INSTALNELLAZIONE DI KOOS iSIZE CON CINTURA DI SICUREZZA DELL'AUTO).

sistema di Comodità e sicurezza per il bambino:

Imbragatura integrata a 3 punti.

per ventruazione nel telaio, per favorire la traspirazione.

Materiale assorbente anti-urto su tutta la superficie a contatto con il piccolo. Poggiatesta, che protegge la testa, regolabile in 5 posizioni.

giacchiéuttore per seggiolino, destinato a bambini dalla nascita fino a 60 cm di altezza.

Comodità per i genitori:

eser Apicoraggi Pro-fix compatibili con qualunque passeggino Jané (consultare sempre le istruzioni di ciascun modello per confermare la compatibilità prima del montaggio).

che le

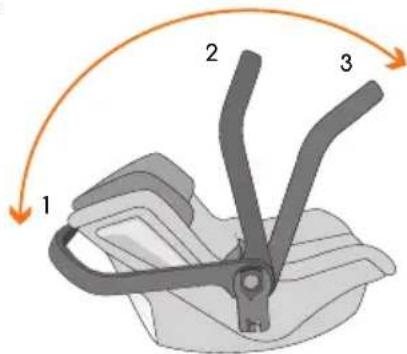

Maniglia per il trasporto con 3 posizioni:

Posizione 1: Riposo. In questa posizione la maniglia è integrata con il

telaio. Questa posizione è libera, non rimane bloccata.

Posizione 2: Trasporto. Per facilitare il trasporto.

Posizione 3: AUTO. Posizione antiribaltamento durante i viaggi in automobile.

Per cambiare posizione, premere su entrambi pulsanti ②d e girare la maniglia fino alla posizione desiderata. Per spostarla dalla posizione di riposo non è necessario premere i pulsanti, ma solo accompagnarla con la mano.

1 2 3

Regolazione altezza dell'imbragatura semplicemente premendo pulsante. Evita la scomodità di montare e smontare le cinghie quando diventa necessario modificare l'altezza delle cinture.

Rivestimento sfoderabile e lavabile.

F. INSTALLAZIONE DI KOOS iSIZE CON iPLATFORM IN AUTO

INSTALLAZIONE DELLA iPLATFORM IN AUTO

Non tutti i sistemi sono uguali, perciò consigliamo di provare l iPLATFORM nel veicolo in cui verrà installata. Per installare la piattaforma, leggere il manuale di istruzioni dell'auto, nel quale sono indicati i posti compatibili con la piattaforma. La iPLATFORM compatibile con la categoria ISOfix classe D.

La barra anti-rotazione (1) è molto importante per la sicurezza. Regolarla correttamente in modo tale che si appoggi sul fondo, veicolo. Se la superficie di appoggio della barra non è il telaio del veicolo (lo scompartimento portaoggetti, per esempio), non installare la piattaforma in quella posizione.

Per l'installazione, compiere le azioni seguenti:

Posizionare la base sul sedile con la barra anti-rotazione (1) e barriera di trattenuta (9) aperta. Estendere la barra con l'aiuto del pulsante di regolazione superiore (5a), finchè l'indicatore della finestra Ok e il pulsante diventano verdi.

Estrarre gli ancoraggi ISOfix (2) girando il pomello (4) sul fianco della pilettaforma. 1.b

Guidare entrambi gli ancoraggi (2) verso gli assi ISOfix del veicolo e premere finché entrambi i lati non rimangono bloccati. Due indicatori verdi sui pulsanti di sgancio (3) indicheranno che sono correttamen-

te fissati. Se uno o entrambi gli indicatori sono rossi, riprovare. Regolazione dell'altezza della barra (1) in modo che si fondo del veicolo. L'indicatore sulla base della barra(10) e l'indicatore del pulsante di regolazione della barra (5b) diventeranno verdi.

ATTENZIONE: la piattaforma è accompagnata da un libretto di istruzioni specifiche.

Girare il pomello (5) perché l'insieme sia ben saldo contro lo schienale del sedile dell'auto. ②.e

ATTENZIONE: la iPlatform può essere usata con due modelli di ovetto. Assicurarsi di inserire i Pro-fix delle KOOS iSIZE nella posizione indicata per questo modello. Le indicazioni si trovano sulla piattaforma. Una volta ancorato, la superficie esterna dello schienale del seggiolino deve trovarsi a contatto con la barriera di trattenuta (9). 2.f

INSTALLAZIONE DI KOOS iSIZE SULLA iPLATFORM

Appoggiare l'ovetto in modo che si blocchi con gli ancoraggi Pro-Fix indicati per il KOOS iSIZE (8). 2.

Verificare che si sia agganciato su entrambi i lati. Il KOOS iSIZE sarà fissato correttamente quando si sentirà un clic e comparirà segnale verde sulla leva del Pro-Fix (che si trova sulla rana maniglia). 2.b

Portare la maniglia delle KOOS iSIZE nella posizione AUTO, assicurarsi che sia bloccata e che il simbalo dell'auto compaia completamente. ②c Per farlo, premere contemporaneamente i pulsanti di sgancio che troverà su entrambi i lati della maniglia e girarla fino alla posizione più avanzata. ②d

RITIRARE IL KOOS iSIZE DALLA iPLATFORM

Portare il manico delle KOOS iSIZE in posizione Trasporto.

Tirare le leve di sgancio su entrambi i lati della maniglia per liberare gli ancoraggi Pro-fix e sollevare l'ovetto. 2 g

Per rimuovere la piattaforma:

sganciere gli ancoraggi ISOfix premendo i pulsanti (4). L'indicatore sui-pulsanti diventerà rosso. 2.h

Allentare la piattaforma girando il pomello sul lato della piattaforma (5). ② i

È possibile nascondere gli ancoraggi ISOfix all'interno della piattaforma girando il pomello laterale della piattaforma (5). 2.1

G. INSTALLAZIONE DI KOOS iSIZE CON CINTURA DI SICUREZZA DELL'AUTO

Il seggiolino di sicurezza KOOS iSIZE dovrà essere installato in SENSO CONTRARIO A QUELLO DI MARCIA. Decidere dove installarlo dopo aver letto il punto "Scegliere il posto dove installare il dispositivo di ritenuta". Per installare il seggiolino seguire con attenzione i seguenti passaggi:

1. Posizionare il seggiolino sul sedile dell'automobile.
   3.b Far passare la fibbia della cintura dell'automobile sopra i piedi del bambino e agganciarla.
   3.c Introdurre la parte addominale della cintura dell'automobile attraverso i passanti (i) sui fianchi del telaio.
2. d La parte della cintura pettorale dell'automobile va fatta passare dietro il seggiolino.
   3.e Girare il manico (6) fino alla posizione AUTO, la posizione più avanzata. Il simbalo dell'auto sui lati della maniglia deve essere visibile.
3. If Tendere la cintura dell'automobile e chiudere la pinza di blocco (2). Tirarla per assicurarsi che il seggiolino sia fissato in modo solido.

ATTENZIONE: I passanti corretti della cintura di s seggiolini di sicurezza installati nel senso contrario alla marcia, si differenziano sul telaio per essere di colore blu. NON usare qualunque passante che non sia descritto nelle presenti istruzioni né quelli che sull'ovetto non siano di colore blu.

Se si installa il seggiolino con l'opzione della base ISOfix (opzionale) seguire le istruzioni che si trovano sulla base.

H. FISSARE IL BAMBINO SUL SEGGIOLINO DI SICUREZZA

Allentare l'imbragatura premendo il pulsante di regolazione centrale e contemporaneamente tirando con attenzione la chiusura della cintura. 4 a

Aprire la chiusura della cintura 4 b e afferrare le cinture pettorali tra il poggiatesta e la zona delle spalle. 4 c

Per bambini dalla nascita fino a un'altezza di 60 cm si può utilizzare il riduttore per seggiolino 4 d. Per installare il riduttore per il seggiolino è necessario aprire la chiusura dell'imbragatura e inserire la fibbia nella fessura del riduttore. 4 d

Posizionare il riduttore per seggiolino in modo tale che lo schienale sia piatto e la seduta aderisca al fondo. 4.d Meltere il bambina a sedere sulla parte piatta. La parte curva del cuscino deve essere a contatto con la seduta del seggiolino. Per togliere il riduttore seguire gli stessi passoggi in ordine inverso.

Cuscino riduttore per seggiolino 4 e. Il cuscino riduttore si trova nella scomparto nella parte posteriore del seggiolino. Deve essere rimosso partire da un'altezza di 60 cm.

Posizionare il bambino nel KOOS iSIZE. Far passare e unire le cinture sopra le spalle e dovanti al corpo del bambino, e chiuderle.

Affinché le cinture pettorali del seggiolino di sicurezza KOOS iS offrano la massima protezione, devono essere regolate appena sopra le spalle del bambino. Verificarne l'allezza con il bambino corretta-

mente seduto sul seggiolino. 49

Il seggiolino KOOS iSIZE è dotato di un sistema rapida di regolazione dell'altezza delle cinture pettorali tramite la regolazione della posizione del poggiatesta. Premere il pulsante del poggiatesta e spostarlo lungo lo schienale fino alla posizione desiderata. Verificare l'altezza con il bambino correttamente seduto sul seggiolino. 4 h

Tendere l'imbragatura tirando la cintura centrale in modo che aderisca al corpo del bambino. 4.i

ATTENZIONE: Verificare e regolare l'altezza e la lunghezza delle cinture pettorali mano a mano che il bambino cresce

I. INSTALLAZIONE DI KOOS iSIZE SUL PASSEGGINO JANÉ

Il KOOS iSIZE può essere installato su qualsiasi passeggino JANÉ data-to di connettori Pro-fix (controllare sempre le istruzioni del passeggino prima di montarlo).

Per fissore il seggiolino di sicurezza su un telaio, inserire gli ancoraggi Pro-fix nelle cavità del telaio e premere. 5.a II KOOS iSIZE sarà correttamente fissato quando si sentirà un clic e comparirà un segnale verde sulla leva del Pro-fix (che si trova sulla rotella della maniglia). 5.b

Per sganciare il KOOS |SIZE dal telaio, tirare contemporaneamente verso l'alto le leve di sgancio che si trovano sui due lati della rotella del telaio e tirare verso l'alto. 5.c

ATTENZIONE: il KOOS iSIZE deve essere posizionato sul passeggino in modo tale che il bambino sia sempre rivolto verso l'accompagnatore.

J. CAPPOTTINA

La cappottina delle KOOS iSIZE è estraibile. Basta sganciare gli elastici dai lati del rivestimento e tirare le estremità dell'archetto fino a staccarla completamente. Per rimontarla, seguire lo stesso procedimento all'inverso.

ATTENZIONE: L'orchetto della capottina ha una sola posizione di montaggio possibile. Assicurarsi che i segni di colore sull'orchetto e la maniglia si trovino allineati come nell'immagine.

K. RACCOMANDAZIONI

Conservare il presente libretto di istruzioni per consultazioni future. Conservarlo sempre nella tasca che si trova dentro il posteriore.

Assicurarsi che l'equipaggio e qualsiasi altro oggetto suscettibile di causare danni dentro l'automobile -in caso di impatto- siano dovutamente fissati o chiusi nel bagagliaio.

Il seggiolino di sicurezza KOOS iSIZE deve essere correttamente fissato al veicolo tramite la base iPLATFORM, o le cinture dell'auto, anche quando non è in uso, dato che in caso di incidente potrebbe essere sbalzato provocando danni agli occupanti del veicolo.

Tenere sempre presente che non si dovrà usare il seggio sicurezza KOOS iSIZE su auto provviste di air-bag frontale, salvo nel caso in cui si possa disattivare (cosa che si dovrà chiedere al fabbricante o al rivenditore autorizzato del veicolo).

L. MANUTENZIONE

Non lasciare esposto il rivestimento ai raggi salari per periodi lunghi;

rivesdiperto il seggiolino non si usa coprirlo o metterlo nel bagagl

Lavare le parti di plastica con acqua tiepida e sapone, asciugando poi tutti gli elementi scrupolosamente. Il rivestimento può essere rimosso per essere lavato. Seguire le istruzioni date di seguito:

Aprire la fibbia dell'imbragatura di sicurezza. Rimuovere il cuscino riduttore dal seggiolino e inserire la fibbia nell'occhiello del rivestimento. Rimuovere il cuscino riduttore del seggiolino aprendo lo scomparto nella parte posteriore.

Estrarre con attenzione il rivestimento del contorno del seggiolin iKOOSiSIZE.

Lavare a mano, ad una temperatura che non superi mai i 30°C.

Per rimettere la tappezzeria, eseguire le medesime operazioni al contrario.

M. INFORMAZIONI SULLA GARANZIA

Questo articolo è provvisto di garanzia secondo quanto stabilito nel R.D. Legislativo 1/2007 del 16 novembre. Conservare lo scontrino d'acquisto, poiché in caso di reclami sarà necessario presentarlo al negozio dove è stato acquistato il prodotto per dimostrare la validità della garanzia.

Sono esclusi dalla presente garanzia i difetti o le avarie dovuti a un uso non adeguato del prodotto o al mancato compimento delle norme di sicurezza e manutenzione descritte nei libretti di istruzioni e sulle etichette per il lavaggio. Lo stesso vale per i danni dovuti all'usura in caso di utilizzo prolungato.

L'etichetta che contiene il numero di telaio del modello non deve essere rimossa in nessun caso, dato che contiene informazioni importanti.

ATTENZIONE: Il seggiolino deve essere sostituito con uno nuovo se è stata sottoposta a tensioni violente dopo un incidente, oppure va inviato al fabbricante con una relazione dell'incidente per essere revisionato. Nel caso in cui il seggiolino debba essere sostituito, Jané ne fornirà uno nuovo se vengono rispettati i requisiti che si trovano su sito www.jane.es/es/luckypeople o all'indirizzo del seguente QR.

ATTENZIONE: Per garantire la massima sicurezza e consulenza riguardo il suo nuovo JANÉ, è molto importante compilare il modulo di registrazione che troverà sul sito www.janeworld.com. La registrazione le consentirà di essere informato, se è necessario, riguardo l'evoluzione e la manutenzione del suo prodotto. Inoltre, sempre se lo desidera, la potremo informare sui nuovi modelli o altre novità che riteniamo di suo interesse.
