MANUALE UTENTE WV1510 W 1 WHIRLPOOL

Istruzioni per l'uso

Brugsanvisning

Bruksanvisning

Käytööhje

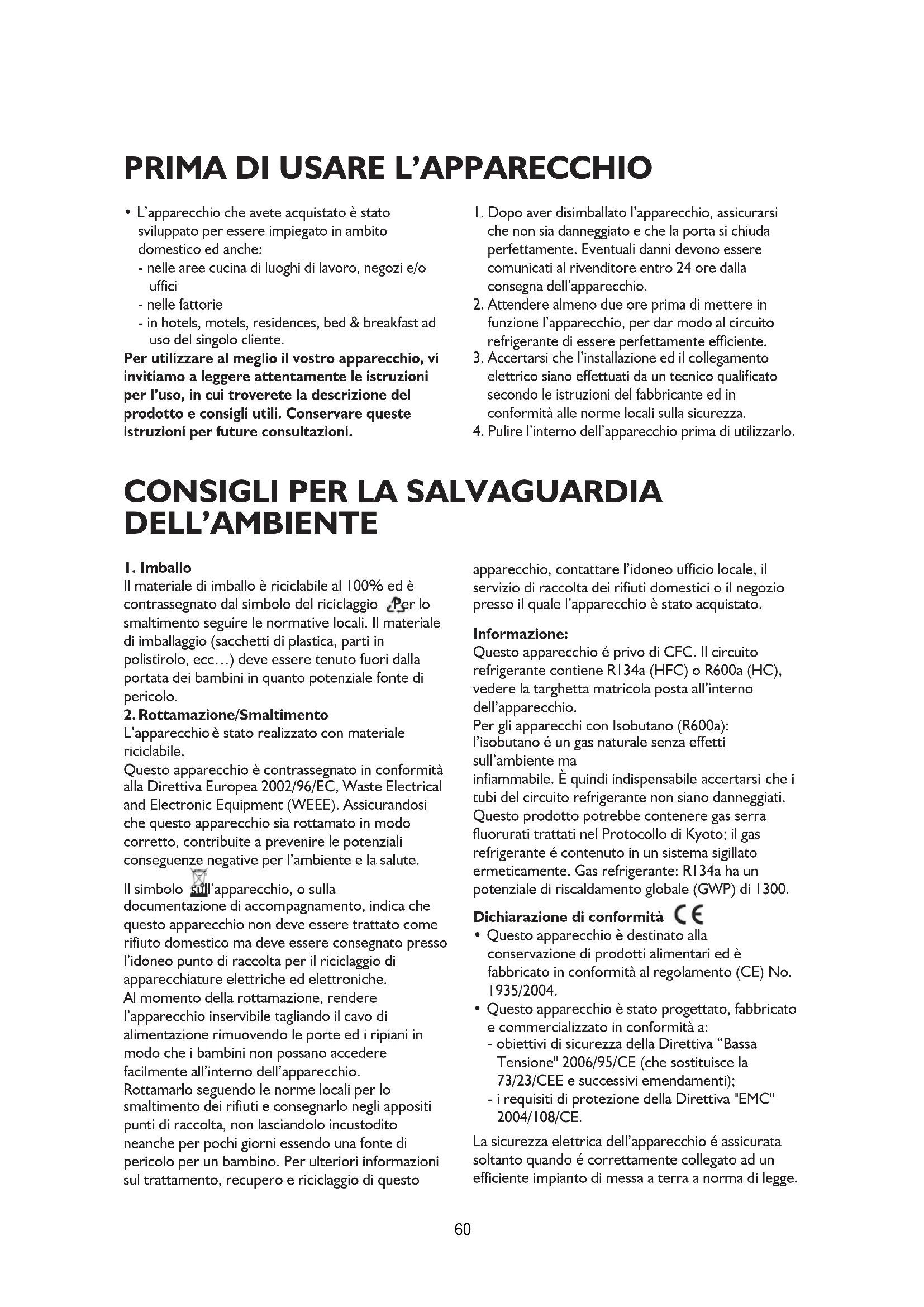

• L'apparecchio che avete acquistato è stato sviluppato per essere impiegato in ambito domestico edanche:
• nelle aree cucina di luoghi di lavoro, negoti e/o uffici
• nelle fattorie
• in hotels, motels, residences, bed & breakfast ad uso del singolo cliente.

Perutilizzare al meglio il vostro apparecchio,vi invitiamo a leggere attendamente le istruzioni per l'uso,in cui troverete la descrizione del prodotto e consigli utili.Conservare queste istruzioni per future consultagioni.

I. Dopo aver disimballato l'apparecchio, assicurarsi che non sia danneggiato e che la porta si chiuda perfettamente. Eventuali danni devono essere comunicati al rivenditore entro 24 ore alla segna dell'apparecchio.
2. Attendere almeno due ore prima di mettere in funzione l'apparecchio, per dar modo al circuito refrigerante di essere perfettamente efficente.
3. Accertarsi che l'installazione ed il collegamento elettrico siano effettuati da un technician qualificato secondo le istruzioni del fabbricante ed in conformità alle norme locali sulla sicurezza.
4. Pulire l'interno dell'apparecchio prima diutilizzarlo.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

I. Imballo

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal symbolo del ricericlaggio Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc...) deve essere tenuto fuori alla portata dei bambini in quanto potenziale fonte di pericolo.

2. Rottamazione/Smaltimento

L'apparecchio è stato realizzato con materiale riciclabile.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo appearecchio sia rottamato in modo corretto, contribuire a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sull'apparecchio, o sulla
documentazione di accompagnamento, indica che
questo apparecchio non deve essere trattato come
rifiuto domestico ma deve essere consecnato presso
l'idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Al momento della rottamazione, rendere
l'apparecchio inservibile tagliando il cavo di
alimentazione rimuovendo le porte ed i ripiani in
modo che i bambini non possano accedere
facilitmente all'interno dell'apparecchio.
Rottamarlo seguito le norme locali per lo
smaltimento dei rifiuti e consegnarlo negli appositi
punti di raccolta, non lasciandolo incustodito
neanche per pochi giorni esendo una fonte di
pericolo per un bambino. Per ulteriori informazioni
sul trattamento, recupero e riciclaggio di quello

apparecchio, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale l'apparecchio è stato acquistato.

Informazione:

Questo apparecchio è privo di CFC. Il circuito refrigerante contiene R134a (HFC) o R600a (HC), vindere la targhetto matricola posta all'interno dell'apparechio.

Per gli appearecchi con Isobutano (R600a):

I'isobutano é un gas naturaleswana effetti sull'ambiente ma inflammabile. É quindi indispensableabe accertarsi che i tubi del circuito refrigerante non siano danneggiati. Questo prodotto potrebbe contentere gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante é contentuto in unsystema sigillato ermeticamente. Gas refrigerante: R134a ha un potenziale di riscaldamento globale (GWP) di I 300.

Dichiarazione di conformità C E

• Questo appearecchio è destinato alla conservazione di prodotti alimentari ed è fabbricato in conformità al regolamento (CE) No. 1935/2004.

• Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a:

• obiettivi di sicurezza della Direttiva "Bassa
  Tensione" 2006/95/CE (che sostituisce la
  73/23/CEE e successivi emendamenti);

• i requisiti di protezione della Direttiva "EMC" 2004/108/CE.

La sicurezza elettrica dell'apparecchio é assicurata soltanto quando é correttamente collegato ad un efficente impianto di messa a terra a norma di legge.

PRECAUZIONI E SUGGERIMENTI GENERALI

INSTALLAZIONE

• La movimentazione e l'installazione dell'apparecchio deve essere effettuata da due o più personne.
• Fare attenzione durante gli spostamenti in modulo da non danneggiare i pavimenti (es. parquet).
• Durante l'installazione, accertarsi che l'apparecchio non danneggi il cavo di alimentazione.
• Accertarsi che l'apparecchio non sia vicino ad una fonte di calore.
• Per garantire un'adeguata ventilazione, lasciare uno spazio su entrambi i lati e sopra l'apparecchio e seguire le istruzioni d'installazione.
• Mantenere libero da ostruzioni le aperture di ventilazione dell'apparecchio.
• Non danneggiare i tubi del circuito refrigerante dell'apparecchio.
• Installare e livellare l'apparecchio su un pavimento in grado di sostenere il peso e in un ambiente adatto alle sue dimensioni e al suo utilizzo.
• Collocare l'apparecchio in un ambiente asciutto e ben ventilato. L'apparecchio è predisporto per il funzionamento in ambienti in cui la temperatura sia compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta matricola.

L'apparecchio potrebbe non funzionare correttamente se lasciato per un lungo periodo ad una temperatura superiore o inferiore all'intervalto previsto.

Classe Climatica	T. Amb. (°C)	T. Amb. (°F)
SN da 10 a	32 da 50 a 90
N da 16 a	32 da 61 a 90
ST da 16 a	38 da 61 a 100
T da 16 a	3 da 61 a 110

• Controllare che il voltaggio sulla targhetto matricola corrisponda alla tensione della vostra abitazione.
  Non usare adattatori nè singoli nè multipli o prolonghe.
  Per il collegamento alla rete idrica,utilizzare il tubo in dotazione al nuovo apparecchio e non riutilizzare quello dell'apparecchio precedente.
• La modifica o sostituzione del cavo di alimentazione deve essere effettuata soltanto da personale qualificato o dal Servizio Assistenza Tecnica.
• La disconnessione dell'alimentazione elettrica deve essere possibile o disinserendo la spina o tramite un interruptore bipolare di reteippo a monte della presa.

SICUREZZA

• Non introduire nell'apparecchio bombolette spray o recipienti che contengano propellenti o sostanze inflammabili.

• Non conservare o usare benzina, gas o liquidi infiammabili nelle vicinanze dell'apparecchio o di altri elettrodomestici. I vapori che si sprigionano possono infatti causare incendi o esplosioni.

• Non usare dispositivi meccanici, elettrici o chimici per accelerare il processo di sbrinamento diversi da quelli raccomandi dat al fabbricante.
• Non usare o introdurre apparecchiature elettriche all'interno degli scomparti dell'apparecchio se questi non sono del tipo espresamente autorizzato dal costruttore.
• Questo appearecchio non è destinato ad essere utilizzato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza e/o conoscenza dell'apparecchio, a meno che siano istruite o controllate durante l'utilizzo da una persona responsable della loro sicurezza.
• Controllare che i bambini non giochino con l'apparecchio per evitare il rischio di intrappolamento e soffocamento all'interno dell'apparecchio.
• Non ingerire il liquido (atossico) contento negli accumulatori del freddo (in alcuni modelli).
  Non mangiare cubetti di ghiaccio o ghiaccioli subito dopo averli tolti dal congelatore poiché potrebbero causare bruciature da freddo.

UTILIZZO

• Prima di qualsiasi operazione di manutenzione o pulizia, disinserire la spina alla presa di corrente o scollegare l'alimentazione elettrica.
• Tutti gli apparentecchi provvisti di produttori di ghiaccio e distributori d'acqua devono essere collegati ad una rete idrica che eroghi esclusivamente acqua potabile (con una pressione della rete idrica compresa tra i 0,17 e 0,81 MPa (1,7 e 8,1 bar)). I produttori di ghiaccio e/distributori d'acqua non direttamente collegati all'alimentazione idrica devono essere riempiti unicamente con acqua potabile.
• Usare il comparto frigorifero solo per la conservazione di alimenti freschi ed il comparto congelatore solo per la conservazione di alimenti surgelati, il congelamento di alimenti freschi e la produzione di cubetti di ghiaccio.
• Non conservare liquidi in contentitori dietro nel comparto congelatore in quanto il contentitore potrebbe rompersi.
• Evitare di conservare gli alimenti non confezionati a diretto contatto con le parti interne del comparto frigorifero o del comparto congelatore.
• La lampadina utilizzata nell'apparecchio è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009).

Il fabbricante declina agli responsabilità nel caso in cui i suggerimenti e le precauzioni sulla elevate non siano state rispetto.

COME FAR FUNZIONARE IL CONGELATORE

In questo congelatore possono essere conservati alimentigia congelati ed essere congelati alimenti freschi.

Messa in funzione del congelatore

• Non occorre impostare la temperatura del congelatore con il termostato poiché è gli stata preregolata in fabbrica.
• Inserire la spina.
  Riporre gli alimenti solo dopo circa 2 ore dall'accensione.

Regolazione della temperatura

Posizioni da MIN a MAX: incremento della temperatura di raffreddamento.

• Impostazione termostato:

MIN - conservazione dei prodotti per brevi periodi;

NORMAL - conservazione dei prodotti per tempi più lunghi;

MAX - posizione per la conservazione per lunghi periodi.

Nota:

La temperature ambiente, la frequenza di aperture della porta e la posizione dell'apparecchio possono influenzare la temperature interna del congelatore.

Le posizioni del termostato devono variare in funzione di questi fattori.

Congelamento

Posizione la quantità massima indicata sulla targhetto matricola nel vano centrale evitando di riporli a fatto con cibi più congelati.

Si consiglia di mantenere la posizione del termostato usata nel normale funzionamento.

Attenzione:

In caso di piccole quantità di cibo, quello cui quod siere disposto in qualsiasi vano del prodotto ad esclusione del cassetto inferiore.

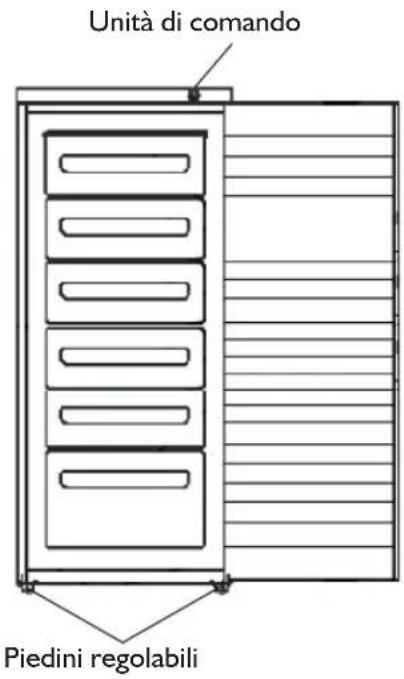

Unità comando

Consigli per il congelamento e la conservazione degli alimenti freschi.

• Avvolgere e sigillare gli alimenti freschi da congelare in: fogli di alluminio, pellicola trasparente, imballi impermeabili di plastica, contentitori di polietilene con coperchi, contentitori da congelatore perché idonei per alimenti da congelare.
  Gli alimenti devono essere freschi e della migliorare qualità.
• Verdura fresca e frutta devono essere congete per quanto possibile subito dopo la raccolta, per poter mantenere le sostanze nutritive, la struttura, la consistenza, il colore ed il gusto.

Nota:

• Lasciar sempre raffreddare gli alimenti caldi prima di introdurli nel congelatore.
• Consumare immediatamente alimenti scongelati o parzialmente scongelati. Non congelarli di nuovo eccetto nel caso in cui l'alimento scongelato venga utilizzato per preparare un piatto pronto. Una volta cotto, l'alimento scongelato può essere di nuovo congelato.

Important:

Per i mesi di conservazione degli alimenti freschi congelati, atteneri alla tabella qui a fatto.

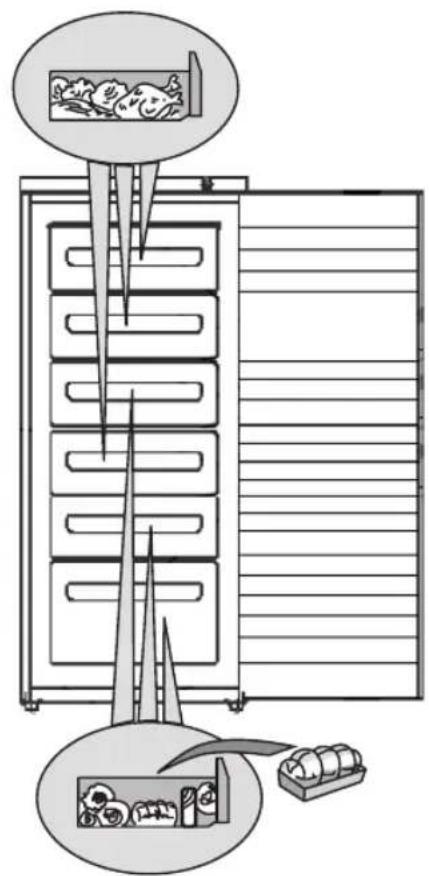

Classificazione degli alimenti congelati

Riporre e classificare i prodotti congelati nel congelatore.

Si consiglia di segnalare la data di conservazione sulla confezione, per garantire un consumo puntuale entro la scadenza.

Consigli per la conservazione degli alimenti surgelati

Al momento dell'acquisto di alimenti surgelati, accertarsi che:

• L'imballo o il sacchetto siano intatti, poiché l'alimento può deteriorarsi. Se un sacchetto è gonfio o presente delle macchie di umido, non è stato conservato nelle condizioni ottimali e può averere subito un inizio di scongelamento.
• Acquistare gli alimenti surgelati per ultimi e usare borse termiche per il trasporto.
• Appena a casa riporre immediatamente gli alimenti surgelati nel congelatore.
  Non ricongelare gli alimenti parzialmente scongelati, ma consumarli entro 24 ore.
• Evitare o ridurre al minimo le variazioni di temperatura. Rispettare la data di scadenza riportata sulla confezione.
• Seguire sempre le istruzioni sull'imballo per la conservazione degli alimenti congelati.

MESI CIBI

1-3
4-7
8-12

Rimozione dei cassetti

• Tirare i cassetti verso l'esterno fino a battuta, sollevervi leggermente ed estrarli.

Nota:

Al fine di ottenere un volume maggiore, posso nono essere rimossi i cassetti.

Controllare che il carico non superi leindicazioni di limitazione, se presenti, sulle pareti laterali del prodotto.

Produzione di cubetti di ghiaccio

• Riempire di acqua per 2/3 la bacinella per il ghiaccio e riporla nell'apposto vano di congelamento.
• Qualora la bacinella fosse attaccata al fondo del congelatore, non utilizzato oggetti appuntiti o taglienti per rimuoverla.
• Per facilitare la rimozione dei cubetti di ghiaccio alla bacinella, fletterla leggermente.

Nota:

La riapertura della porta del congelatore risulterà dificoltosa subito dopo averla chiusa.

Si prega di attendere due o tre minuti, per consentire la compensazione della depressione formatasi.

Fig.1

COME SBRINARE E PULIRE IL CONGELATORE

Prima di eseguire qualsiasi operazione di manutenzione o pulizia, togliere la spina alla presa di corrente o comunque disinserire l'apparecchio alla rete elettrica.

Suggeriamo di sbrinare il congelatore I o 2 volte l'anno o quando la formazione di brina sulle griglie refrigeranti risulta eccessiva.

La formazione di brina sulle griglie di raffreddamento è un fenomeno normale. La quantità e la rapidità di accumulo varia a seconda delle condizioni ambientali e della frequenza di aperture della porta e tende ad accumularsi maggiornente sulle griglie poste più in alto.

Si consiglia di effettuire lo sbrinamento quando le scorte sono minime.

• Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in fogli di giornale a stretto contatto fra loro e riporli in un luogo molto fresco o in una borsa termica.
• Lasciare aperta la porta del congelatore per permettere lo scioglamento della brina.
• Pulire l'interno del congelatore con una spugna imbevuta in una soluzione di acqua tiepida e/o detergente neutro. Non utilizzato sostanze abrasive.
  Risciacquare e asciugare con cura.
• Sistemare gli alimenti
• Chiudere la porta del congelatore.
  Reinserire la spina.
• Avariare il congelatore.

PULIZIA E MANUTENZIONE

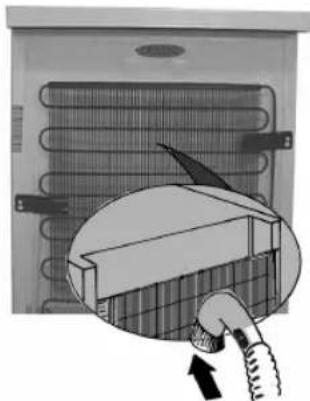

Pulire periodicamente con un aspirapolvere o con una spazzola il condensatore situato nella parte posteriore dell'apparecchio.

Per assenze prolongate

Svuotare il congelatore.
- Disinserire il congelatore alla rete elettrica.
- Sbrinare e pulire l'interno.
- Lasciare aperta la porta per impedire la formazione di cattivi odori e per eliminare l'umidità interna.

I. L'apparecchio non funziona.

C' e un'interruzione di corrente?
L'interruttore generale è inserto?
- Le protezioni dell'impiano elettrico dell'abitazione sono correttamente funzionanti?
Il termostato è sulla posizione corretta?
-La messa in funzione è stata effettuata correttamente?

2.Accumulo anomalodibrina.

• La canalina di scarico dell'acqua è stata riposizione correttamente?
  La porta è stata chiusa correttamente?

SERVIZIO ASSISTENZA TECHNICA

Prima di contattare il Servizio Assistenza:

I. Verificare se non è possibile eliminare da soli i guasti (vedere "Guida ricerca guasti").
2. Riaviare l'apparecchio per accertarsi che l'inconveniente sia stato ovviato. Se il risultato è negativo, disinserire nuovamente l'apparecchio e ripetere l'operazione dopo un'ora.
3. Se il risultato è ancora negativo, contattare il Servizio Assistenza.

Comunicare:

• il tipo di guasto,
• il modello,

Note:

Se il bordo anteriore del mobile è caldo, non è un difetto, ma previene la formazione di condensa.
- Rumori di gorgoglio e soffi di espansioni, derivanti dal circuito refrigerante, sono da considerarsi normali.

• il numero Service (la cifra che si trovava dopo la parola SERVICE, sulla targhetto matricola posta all'interno dell'apparecchio),
• il Vostro indirizzo completo,
• il Vostro numero e preferso Telefonico.

SERVICE 00000000000

Nota:

La reversibilità della porta dell'apparecchio, se effettuata dal Servizio Assistenza Tecnica non è considerato intervento di garanzia. Reversibilità non prevista su prodotti con maniglia frontale.

INSTALLAZIONE

• Installare l'apparecchio lontano da fonti di calorie. L'installazione in un ambiente caldo, l'esposizione diretta ai raggi solari o la collocazione dell'apparecchio nelle vicinanze di una fonte di calorie (caloriferi, fornelli), augmentano il consumo di corrente e dovrebbero essere evitate.

• Qualora ciò non fosse possibile, è necessario rispettore le seguenti distance minime:

• 30~cm da cucine a carbone o petrolio;

• 3 cm da cucine elettriche e/o a gas.

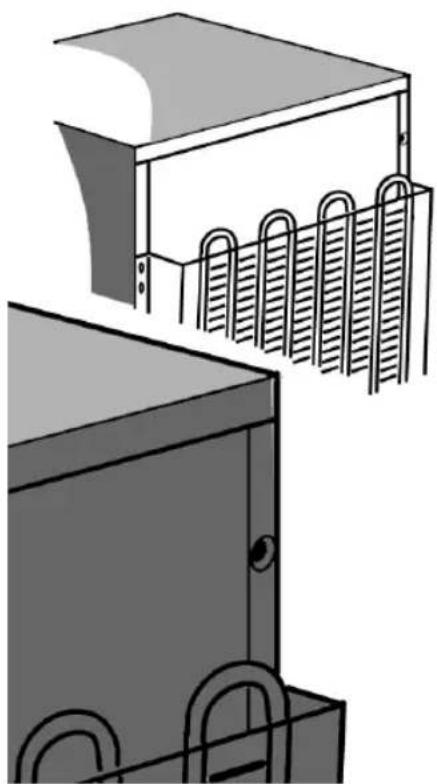

• Per il funzionamento ottimale, prevedere uno spazio minimo di 5 cm sopra l'apparecchio e disponre gli altri mobili accostati ad una distanza sufficiente da permettere una minima circolazione dell'aria.

• Posizionarlo in luogo asciutto e ben aerato, in piano, regolando se necessario i piedini anteriori.
  Pulire l'interno.
• Inserire gli accessori a corredo.

Collegamento elettrico

• I collegamenti elettrici devono essere conformi alle normative locali.
• I dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetto matricola, posta all'interno dell'apparecchio.
• La messa a terra dell'apparecchio è obbligatoria a termini di legge.

Il fabbricante declina ogni responsabilità per eventuali danni subiti da persone, animali o cose, derivanti alla mancata osservanza delle norme sopra indicate.

• Se la spina e la presa non sono dello stesso tipo, far sostituire la presa da un technician qualificato.
• Non usare prolonghe o adattatori multipli.

Scollegamento elettrico

Lo scollegamento elettrico deve essere possibile o disinserendo la spina otramite un interruptore bipolare di reteippo a monte della presa.

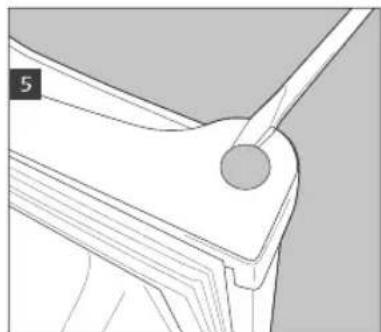

REVERSIBILITA' PORTA

L'apertura della porta del Vostro congelatore puo' essere invertita.

• Accertarsi che il congelatore non sia collegato all'impianto elettrico e sua vuoto.
• Raccomandiamo di eseguire l'inversione dell'apertura parte in due persona.

Utensili necessari

Cacciavite a croce
Cacciavite a taglio
- Chiave fissa o a bussola da 8 mm e 10 mm.

Appoggiando il frigorifero/congelatore sulla parte posteriori per accedere alla base, non inclinarlo posteriormente di altre 45^ e appoggiarlo su materiale espanso da imballaggio o materiale simile per non danneggiare i tubi del raffreddamento sul retro del frigorifero/congelatore.

Rimuovere le due viti presenti sul retro del frigorifero/ congelatore.

Sollevare il top del frigorifero/congelatore.

Servirsi della chiave fissa o a bussola da 8 mm per rimuovere i 2 bulloni della cerniera. Rimuovere i due bulloni sul lato opposto.

Rimuovere il supporto e la copertura di plastica.

Rimuovere e sostituire il perno nel supporto.

Reinserirlo sul lato opposto del frigorifero/congelatore.

Rimuovere il tappino di chiusura dal nuovo lato cerniera, e rimontarlo sul lato opposto.

Rimuovere i piedini livellatori svitandoli.

Rimuovere il supporto inferiore con una chiave fissa o a bussola da 8 mm. Rimuovere e sostuire il perno utilizzando una chiave da 10 mm per svitare il dato e un cacciavite a taglio per rimuovere il perno. Puo essere necessario spingere il perno dal lato inferiore per rimuoverlo completeness.

Togliere la vite sulla base e rimontarla sul lato opposto. Rimuovere le piastre di chiusura dal lato non utilizzato del frigorifero/congelatore e rimontarle sui fori lasciati dai supporti. Sostituire porta e supporti in ordine inverso. Sostituendo i piedini, fare attenzione che il piedino più grande sia sul lato alla supporto. Controllare che la porta sa allineata orizzontalmente e verticalmente e che la guarnizione tengaa su tutti i lati prima di stringere definitivamente la cerniera inferiore.

Nota:

La reversibilità della porta dell'apparecchio, se effettuata dal Servizio Assistenza Tecnica non è considerato intervento di garanzia.

Montati usa si suporturile in ordine inversa.
