MANUALE UTENTE Chora 826D FOCAL

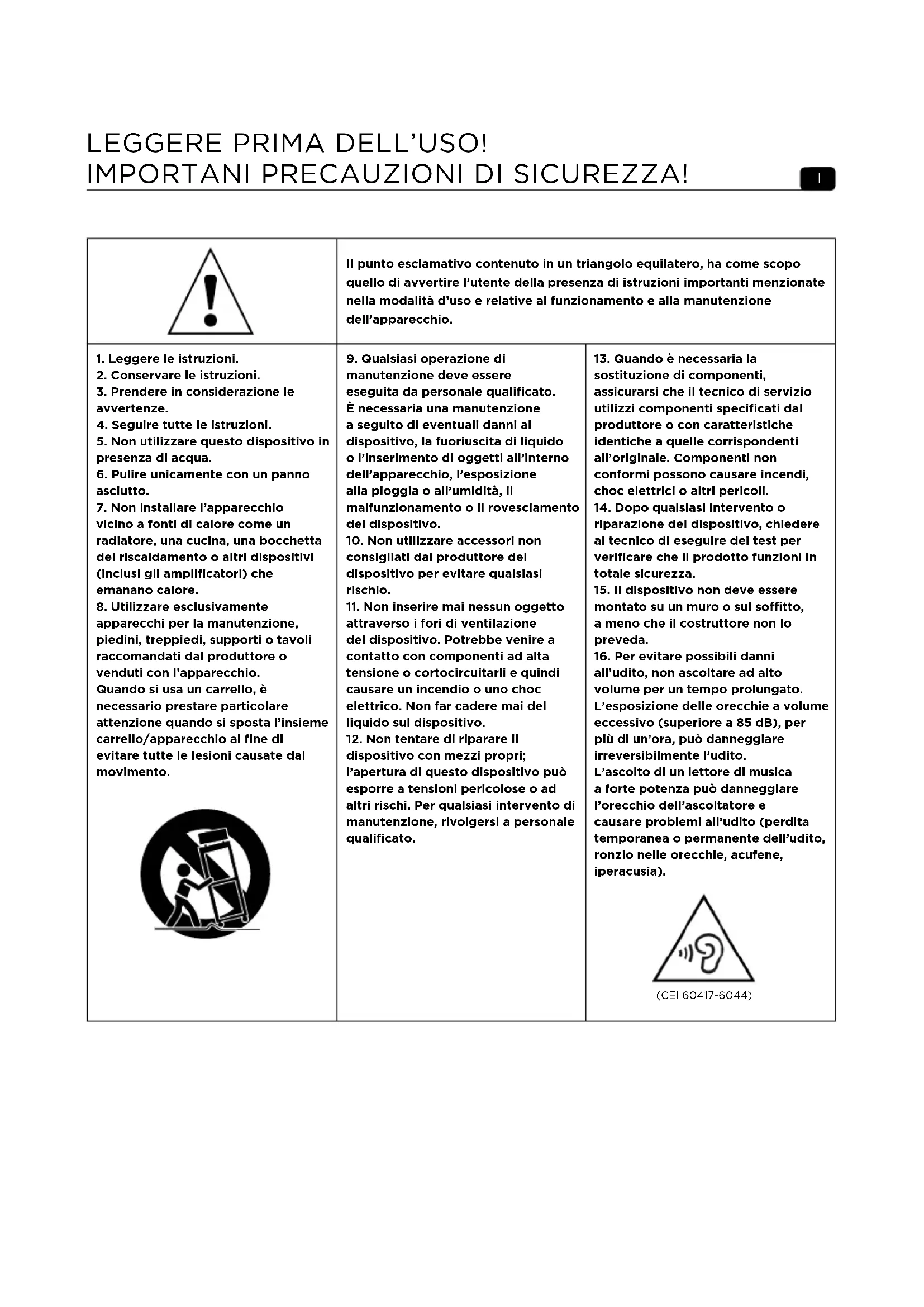

Il punto esclamativo contenuto in un triangolo equilatero, ha come scopo quello di avvertire l’utente della presenza di istruzioni importanti menzionate nella modalità d’uso e relative al funzionamento e alla manutenzione dell’apparecchio.

1. Leggere le istruzioni.

2. Conservare le istruzioni.

3. Prendere in considerazione le

4. Seguire tutte le istruzioni.

5. Non utilizzare questo dispositivo in

6. Pulire unicamente con un panno

vicino a fonti di calore come un radiatore, una cucina, una bocchetta del riscaldamento o altri dispositivi (inclusi gli amplificatori) che emanano calore.

8. Utilizzare esclusivamente

apparecchi per la manutenzione, piedini, treppiedi, supporti o tavoli raccomandati dal produttore o venduti con l’apparecchio. Quando si usa un carrello, è necessario prestare particolare attenzione quando si sposta l’insieme carrello/apparecchio al fine di evitare tutte le lesioni causate dal movimento.

9. Qualsiasi operazione di

manutenzione deve essere eseguita da personale qualificato. È necessaria una manutenzione a seguito di eventuali danni al dispositivo, la fuoriuscita di liquido o l’inserimento di oggetti all’interno dell’apparecchio, l’esposizione alla pioggia o all’umidità, il malfunzionamento o il rovesciamento del dispositivo.

10. Non utilizzare accessori non

consigliati dal produttore del dispositivo per evitare qualsiasi rischio.

11. Non inserire mai nessun oggetto

attraverso i fori di ventilazione del dispositivo. Potrebbe venire a contatto con componenti ad alta tensione o cortocircuitarli e quindi causare un incendio o uno choc elettrico. Non far cadere mai del liquido sul dispositivo.

12. Non tentare di riparare il

dispositivo con mezzi propri; l’apertura di questo dispositivo può esporre a tensioni pericolose o ad altri rischi. Per qualsiasi intervento di manutenzione, rivolgersi a personale qualificato.

13. Quando è necessaria la

sostituzione di componenti, assicurarsi che il tecnico di servizio utilizzi componenti specificati dal produttore o con caratteristiche identiche a quelle corrispondenti all’originale. Componenti non conformi possono causare incendi, choc elettrici o altri pericoli.

14. Dopo qualsiasi intervento o

riparazione del dispositivo, chiedere al tecnico di eseguire dei test per verificare che il prodotto funzioni in totale sicurezza.

15. Il dispositivo non deve essere

montato su un muro o sul sotto, a meno che il costruttore non lo preveda.

16. Per evitare possibili danni

all’udito, non ascoltare ad alto volume per un tempo prolungato. L’esposizione delle orecchie a volume eccessivo (superiore a 85dB), per più di un’ora, può danneggiare irreversibilmente l’udito. L’ascolto di un lettore di musica a forte potenza può danneggiare l’orecchio dell’ascoltatore e causare problemi all’udito (perdita temporanea o permanente dell’udito, ronzio nelle orecchie, acufene, iperacusia). (CEI 60417-6044)24 CHORA

826-D La nostra politica di miglioramento continuo dei prodotti fa sì che Focal-JMlab si riservi il diritto di modificare le specifiche tecniche dei suoi prodotti senza preavviso. Immagini non contrattuali. Italiano Per validare la garanzia Focal-JMlab adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty Manuale d’uso La ringraziamo di aver scelto i diffusori Focal e di condividere con noi la nostra filosofia “Listen Beyond”. Questi diffusori ad alta tecnologia incorporano i più recenti miglioramenti Focal nella progettazione degli altoparlanti di alta fedeltà e home-cinema. Per sfruttare al meglio tutte le loro prestazioni, le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare in futuro. Manutenzione (fig. A) I diffusori Chora 826-D pesano più di 20 kg. Durante le fasi di disimballo e installazione, si consiglia caldamente che siano 2 persone a sollevarli. I diffusori Chora presentano spigoli vivi. Attenzione a non ferirsi durante la loro manipolazione. Fissaggio della base (fig. B) Per fissare la base del diffusore, appoggiarlo orizzontalmente su un supporto solido (come un tavolo), avendo cura a non danneggiare l’ebanisteria. Allineare la base ai fori di fissaggio, posizionare le 4 viti in dotazione e serrarle servendosi della chiave Allen fornita. Prestare attenzione al fine di posizionare la base nel senso corretto (la parte alta sul davanti del diffusore). A questo punto, è sufficiente assemblare i pattini in gomma o le punte di disaccoppiamento, a seconda del tipo di pavimentazione su cui dovrà poggiare il diffusore una volta installato. Per le superfici rigide, prediligere l’uso dei pattini in gomma. Se invece l’installazione avviene su moquette o tappeti, sarà meglio utilizzare le punte per garantire una buona stabilità. Griglie (fig. C) I diffusori Chora sono consegnati con griglie che consentono di proteggere gli altoparlanti. Si possono posizionare o rimuovere facilmente grazie a un sistema di fissaggio magnetico. Consigliamo di rimuoverle durante l’ascolto della musica, per godere al meglio delle prestazioni dei diffusori. Dolby Atmos® (fig. D) I diffusori 826-D supportano Dolby Atmos®. Sulla parte superiore, il diffusore è dotato di un altoparlante rivolto verso l’alto, che sfrutta i riflessi a soffitto per ottenere effetti Dolby Atmos®. La tecnologia Dolby Atmos® offre un suono tridimensionale, poiché riesce a integrare anche la dimensione verticale, con la propagazione del suono tramite una nuova fonte di emissione sonora: il soffitto. Questa nuova dimensione crea precisione e realismo a un’esperienza sonora multicanale degna dell’home-theater (fig. D).25 CHORA

826-D Manuale d’uso Collegamenti (fig. E) I connettori dei Chora garantiscono contatti affidabili e polivalenti, per cavi spellati (fino a 4 mm di diametro), forcelle o banane. È tassativo rispettare la polarità del diffusore e dell’amplificatore. Il connettore segnato con “+” deve essere collegato all’uscita corrispondente dell’amplificatore, mentre il connettore segnato con “-” sul morsetto negativo. Se questa condizione non viene rispettata, l’immagine stereo e la percezione dei bassi ne risulteranno notevolmente compromesse. Scegliere cavi di qualità, di sezione appropriata alla lunghezza: il proprio rivenditore di fiducia saprà consigliare i più indicati. Collegamenti Dolby Atmos® (fig. E) Osservare i connettori indicati sul retro dell’altoparlante. Il connettore superiore corrisponde all’altoparlante installato sul diffusore, il quale riproduce gli effetti Dolby Atmos®. Il connettore inferiore si riferisce agli altoparlanti davanti al diffusore (fig. E). Posizionamento (fig. F, G, H, I) Questi diffusori sono stati studiati per restituire, nel modo più fedele possibile, tutte le forme di musica o programmi di home-cinema. Tuttavia, per ottimizzarne le prestazioni, garantire un buon equilibrio tonale e un’immagine sonora realista, è opportuno rispettare alcune semplici regole. I diffusori dovrebbero essere posizionati simmetricamente, rivolti verso la zona d’ascolto, in modo da formare idealmente un triangolo equilatero con essa. È tuttavia possibile variare queste distanze per trovare il compromesso ideale in funzione delle particolari condizioni di arredo (fig. F). I diffusori dovrebbero essere posizionati alla stessa altezza, su uno stesso piano orizzontale. Idealmente, il tweeter dovrebbe essere posizionato all’altezza dell’orecchio dell’ascoltatore, in base al punto d’ascolto abituale (fig. G). Non posizionare i diffusori troppo vicini agli angoli della stanza e non avvicinarli troppo alle pareti. Se così fosse, si produrrebbero risonanze nei locali e si aumenterebbe artificialmente il livello dei bassi. Al contrario, se il livello dei bassi risulta insufficiente, si può cercare di avvicinare i diffusori ai muri per riequilibrarli (fig. H). Per una configurazione home-cinema, fare riferimento alla figura I per posizionare i diffusori (fig. I). ATTENZIONE Con gli impianti Dolby Atmos® si consiglia di non avere ostacoli (scaffali, lampade, ecc.) per almeno 1 metro sopra il diffusore Chora 826-D: potrebbero impedire al suono del Dolby Atmos® di riflettersi sul soffitto. Ottimizzazione (fig. J) Per i perfezionisti, proponiamo la formula dell’assetto ottimale: Se A è la distanza dal centro del woofer al pavimento o al muro più vicino, B la distanza al secondo pavimento o muro più vicino, e C la distanza maggiore (A < B < C), la relazione B2 = AC definisce la posizione ideale del diffusore.

• Esempio: Se il centro del woofer è distante 50 cm dal muro posteriore (A) e 60 cm dal pavimento (B), allora la parete laterale sarà idealmente a 72 cm (C = B2/A = 72 cm). Consigli per l’uso Il comportamento dei diffusori dipende dall’acustica della stanza, da un loro posizionamento corretto nell’ambiente e dal punto in cui si trova l’ascoltatore. Per correggere o migliorare l’effetto ricercato è possibile agire su questi diversi fattori. La percezione stereofonica è imprecisa e mal centrata: provare ad avvicinare i diffusori uno all’altro e/o ad orientarli verso il punto d’ascolto. Il suono è duro ed aggressivo: l’acustica della stanza è probabilmente troppo riverberante. Valutare di utilizzare materiali assorbenti (tappeti, divani, tappezzerie murali, tende, ecc.) e riflettenti (mobili) per assorbire o diffondere le risonanze.26 CHORA

826-D Manuale d’uso Il suono è “piatto”, smorzato: eccesso di materiali assorbenti nella stanza, il suono è bloccato, senza rilievo. In questo caso, cercare il migliore compromesso fra i materiali assorbenti e riflettenti presenti. In linea generale, per consentire uno sviluppo corretto del suono, si dovrebbe far sì che il muro posizionato dietro i diffusori sia riflettente. Al contrario, quello posizionato alle spalle della zona di ascolto dovrebbe essere assorbente, per evitare che i riflessi retrostanti “inquinino” la percezione dell’immagine stereofonica. Si possono posizionare i mobili in maniera intelligente lungo le pareti laterali per diffondere le onde sonore ed evitare di stimolare determinate frequenze, soprattutto quelle intermedie (eliminazione dell’“eco flutter”). Periodo di rodaggio Gli altoparlanti utilizzati nei diffusori Chora sono componenti meccanici complessi che esigono un certo periodo di adattamento per funzionare al meglio delle loro possibilità e adattarsi alle condizioni di temperatura e umidità dell’ambiente di ascolto. Questo periodo di rodaggio varia a seconda delle condizioni riscontrate e può protrarsi per qualche settimana. Per accelerare questa operazione, si consiglia di tenere accesi i diffusori per una ventina di ore consecutive. Una volta completamente stabilizzate le caratteristiche del diffusore, si potrà godere appieno delle prestazioni dei diffusori Chora. Precauzioni speciali L’unica manutenzione di cui avranno bisogno i diffusori Chora sarà quella di essere spolverati con un panno asciutto. Se si macchiano, si consiglia semplicemente di utilizzare un panno umido. Non utilizzare mai solventi, detergenti, alcool, prodotti corrosivi o abrasivi per pulire la superficie del diffusore. Tenere i diffusori lontani da fonti di calore. Scelta dell’amplificatore Non è l’eccesso di potenza di un amplificatore che rischia di rovinare il diffusore e gli altoparlanti, bensì la mancanza di potenza. Infatti, se il volume è troppo alto, l’amplificatore si satura e genera segnali parassiti che potrebbero distruggere il tweeter. La capacità dinamica e la definizione dei diffusori Chora sono sufficientemente elevate per evidenziare le qualità e difetti degli amplificatori associati. Il proprio rivenditore di fiducia saprà affiancare nella scelta, in funzione dei gusti e del budget a disposizione. Amplificazione audio/video Accertarsi che il proprio amplificatore sia compatibile con Dolby Atmos®. Raccomandazioni:

• Se l’amplificatore è dotato di una funzione di auto-calibrazione, assicurarsi che vi sia installato l’ultimo firmware.

• Se si configura l’amplificatore manualmente, si raccomanda caldamente di: - configurare l’altoparlante Dolby Atmos® come “Small”; - raddoppiare la distanza degli amplificatori Dolby Atmos® rispetto agli amplificatori frontali; - aumentare il livello fino ad ottenere il risultato desiderato. Condizioni di garanzia Tutti gli altoparlanti Focal sono coperti da garanzia emessa dal distributore ufficiale Focal del tuo paese. Il tuo distributore potrà fornirti tutti i dettagli relativi alle condizioni di garanzia. La copertura della garanzia comprende quanto concesso dalla garanzia legale in forza nel paese in cui è stata emessa la fattura d’acquisto originale. Prodotto con licenza Dolby Laboratories. Dolby, Dolby Atmos e il simbolo a doppia D sono marchi registrati di Dolby Laboratories.27 ¡PARA LEER EN PRIMER LUGAR! ¡ESTAS INSTRUCCIONES DE SEGURIDAD SON IMPORTANTES!

Corretto smaltimento di questo prodotto. Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.61 CHORA
