使用説明書 Chora 826D FOCAL

使用手册 / 사용 설명서 / 取扱説明書 /

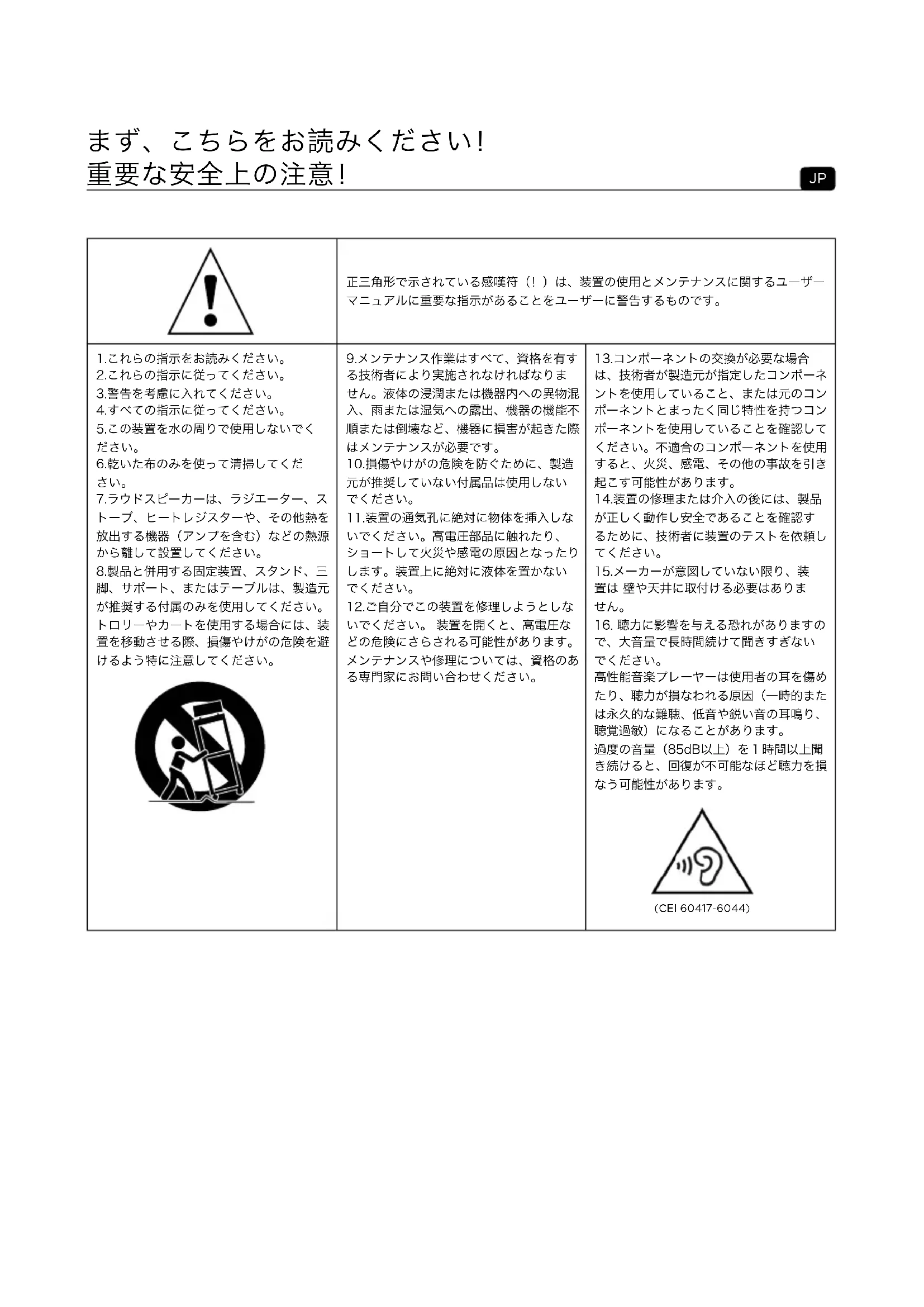

正三角形で示されている感嘆符（！）は、装置の使用とメンテナンスに関するユーザー マニュアルに重要な指示があることをユーザーに警告するものです。 1.これらの指示をお読みください。 2.これらの指示に従ってください。 3.警告を考慮に入れてください。 4.すべての指示に従ってください。 5.この装置を水の周りで使用しないでく

7.ラウドスピーカーは、ラジエーター、ス トーブ、ヒートレジスターや、その他熱を 放出する機器（アンプを含む）などの熱源 から離して設置してください。 8.製品と併用する固定装置、スタンド、三 脚、サポート、またはテーブルは、製造元 が推奨する付属のみを使用してください。 トロリーやカートを使用する場合には、装 置を移動させる際、損傷やけがの危険を避 けるよう特に注意してください。 9.メンテナンス作業はすべて、資格を有す る技術者により実施されなければなりま せん。液体の浸潤または機器内への異物混 入、雨または湿気への露出、機器の機能不 順または倒壊など、機器に損害が起きた際 はメンテナンスが必要です。 10.損傷やけがの危険を防ぐために、製造 元が推奨していない付属品は使用しない

11.装置の通気孔に絶対に物体を挿入しな いでください。高電圧部品に触れたり、 ショートして火災や感電の原因となったり します。装置上に絶対に液体を置かない

12.ご自分でこの装置を修理しようとしな いでください。 装置を開くと、高電圧な どの危険にさらされる可能性があります。 メンテナンスや修理については、資格のあ る専門家にお問い合わせください。 13.コンポーネントの交換が必要な場合 は、技術者が製造元が指定したコンポーネ ントを使用していること、または元のコン ポーネントとまったく同じ特性を持つコン ポーネントを使用していることを確認して ください。不適合のコンポーネントを使用 すると、火災、感電、その他の事故を引き 起こす可能性があります。 14.装置の修理または介入の後には、製品 が正しく動作し安全であることを確認す るために、技術者に装置のテストを依頼し

15.メーカーが意図していない限り、装 置は 壁や天井に取付ける必要はありま

16. 聴力に影響を与える恐れがありますの

高性能音楽プレーヤーは使用者の耳を傷め たり、聴力が損なわれる原因（一時的また は永久的な難聴、低音や鋭い音の耳鳴り、 聴覚過敏）になることがあります。 過度の音量（85dB以上）を１時間以上聞 き続けると、回復が不可能なほど聴力を損 なう可能性があります。 (CEI 60417-6044)53 CHORA

826-D この度はFocalのスピーカーをお選びいただきまして誠にありがとうございます。また当社の哲学「Listen Beyond」を私どもと共有していただきますことに感謝申し上げます。この高性能スピーカーは、原音に忠 実なサウンドやホームシアターのサウンドを最大限忠実に再現するために、最新のFocalスピーカーユニッ トの性能を取り入れています。すべての機能を最大限に活用していただくためにも、この冊子の説明をよく お読みになり、後々参照していただくためにも冊子を大切に保管してください。 取扱い（図A） スピーカーChora 826-D　重量２０キロ開梱および設置の際、2人でスピーカーを持ち上げてく

Choraのスピーカーの角は尖っています。スピーカーを取り扱うときは、けがをしないように

ベースの設置（図B） ベースを固定するには、木工部分に損傷を与えないように注意しながら、頑丈な固い場所（テーブルなど） にスピーカーを水平に配置します。ベースを固定する穴の向かい側にもってきます。付属の六角レンチと４ 本のネジを使用して締めます。ベースが正しい方向を向いていることを確認します（スピーカーフロント上

スピーカーを設置するフロアのタイプに応じて、ゴムパッドまたはスパイクを使用することをお勧めしま す。硬い床には、ゴムパッドの使用をお勧めします。 カーペットの上にスピーカーを設置する場合、スパイクを使用することで良い安定性が得られます。 カバー（図C） Choraスピーカーには、スピーカーを保護するためのカバーが付属しています。磁気グリップシステムで簡 単に取り付け、取り外しが可能です。 音楽を聴くときは、スピーカーのパフォーマンスを最大限に引き出すために取り外すことをお勧めします。 Dolby Atmos® (図D) 826-DスピーカーはDolby Atmos®に対応しています。 天井からの音の反射を利用することで、Dolby Atmos®効果を実現します。Dolby Atmos®技術は、天井から 新しい反射音が広がることを可能にするなど、垂直方向の指向性を広くして3Dサウンドを実現します。ホー ムシアターにふさわしいマルチチャンネル•サウンドエクスペリエンスに正確さとリアリズムをもたらしま す（図D）。

製品の更なる向上のため、Focal-JMlabは予告なしに製品の技術仕様を変更する権利を留保します。実際の製品は写真とは異なる場合があります。 Focal-JMlabの保証を有効にするには、 現在、製品のオンライン登録が可能になりました：www.focal.com/warranty 取扱説明書54 CHORA

接続（図E） Choraコネクタは、多芯ケーブル（最大直径4mm）、Yラグ端子、またはバナナプラグを使用可能で、信頼 性の高い接触力と汎用性を保証します。スピーカーの極性を必ず守ってください。「+」はアンプのプラス に、「-」はアンプのマイナスに接続してください。この条件を守らない場合、ステレオ画像と低音域の再生 力が大幅に低下します。適した長さと品質のケーブルをお選び ください。不明点は、販売店にお問い合わせ

Dolby Atmos®接続（図E） スピーカー背面のコネクタを必ず確認してください。上部のコネクタは、スピーカー上部に対応し、Dolby Atmos®の効果を再現します。下部のコネクタは、スピーカーの前面に対応します（図E）。 設置場所（図F.G.H.I） このスピーカーは、あらゆる種類の音楽やホームシアターのサウンドを最大限忠実に再現するように設計さ れています。但し、パフォーマンスを最適化し、良好なバランスと忠実なサウンドイメージを保証するため に、下記の簡単なルールに沿ってご使用されることをお勧めします。 スピーカーをリスニングエリアとは対称的に配置してください。理想的には、リスニングエリアから正三角 形ができるようにしてください。設置場所の環境でそうすることが難しい場合は、できる範囲内で正三角形 になるように長さを調整してください(図F)。 スピーカーは、同じ高さに水平面に配置してください。理想的には、ツイーターが通常のリスニングポイン トにてリスナーの耳と同じ高さにくるようにします(図G)。 スピーカーを部屋の角や壁際に近づけすぎない ようにしてください。このように配置してしまうと、その部屋内で共鳴して、低音レベルを人為的に増加さ せてしまう可能性があります。 一方、低音レベルが不十分な場合、スピーカーを壁に近づけてバランスを 取ることができます(図H)。 ホームシアターを実現する場合、図Iを参照してください。（図I）

Dolby Atmos®を設置する際、天井からDolby Atmos®の音の反射を妨げる可能性のある障害物（棚、ランプ など）をChora 826-Dスピーカーの上部から1mの高さまでに置かないようにしてください。 最適化(図J) より優れた音をお楽しみいただくには以下の方法をお試しください。 Aをウーファーの中心から最も近い床または壁までの距離、Bを中間距離、Cを最大距離(A < B < C)とする と、B2 = ACが最適な位置配置となります。

ウーファーの中心が後壁から50cm(A)、床から60cm(B)の場合、理想的な側壁との間隔は72cmです。[C = B2 ⁄ A = 72cm].

スピーカー動作は、部屋の音響、スピーカーの適切な配置場所、およびリスナーの位置により変わります。 何度も改善していくことで、お客様が求める効果を得ることが可能です。 音場、定位が不正確な場合:一つのスピーカーをもう一方のスピーカーに近づけるか、リスニングポイントの 方にスピーカーを向けてく ださい。 サウンドが硬くて強すぎる場合: 反響音である可能性があります。 反響を吸収または拡散させるための吸音 材（カーペット、ソファ、壁掛け、カーテンなど）と反射材（家具）の使用を検討してください。 サウンドが抑揚なく詰まる感じがする場合: 室内に吸音材が多すぎると、音が詰まり、抑揚がなくなりま す。部屋の吸音材と反射材の最適なバランスを見つけてください。 一般的には、サウンドが正しく広がるためにスピーカーの後ろに壁があることが好ましいです。一方、リス ニングエリアの後壁は、理想的には、反射がステレオイメージを悪化させないように吸音材を使用すること をお勧めします。55 CHORA

ドルビーラボラトリーズライセンスに基づいて製造しています。Dolby、Dolby Atmos及びダブルD記号はドルビーラボラトリーズの登録商標です。 中音域（周波数「フラッターエコー」の除去）の特定の周波数領域を励起しないように、音波を拡散させる ために、家具は、側壁に配置してください。

Choraスピーカーに使用されるスピーカーは、その機能を最大限に生かして、またお使いの環境温度およ び湿度条件に適応するために、一定の時間を必要とする複雑な機械です。このエイジング期間の長さは、 それぞれの環境条件に応じて異なり、数週間に及ぶ場合もあります。この期間の速度を早めるために、約 20時間連続してスピーカーを動作させることを推奨します。いったん スピーカーの特性が完全に安定する と、Choraスピーカーの機能を思う存分お楽しみいただけます。

Choraスピーカーのメンテナンスは、乾いた布で埃を取るからぶきに限ります。スピーカーが汚 れている場合は、湿った布で汚れをふき取ってください。 スピーカーの表面を清掃する時に、溶剤、洗剤、アルコール類、腐食剤、スクレーパー、研磨 器具を使用しないでください。 熱をもつものに近づけないでください。

スピーカーやスピーカーユニットに損傷を与えるのは、電力過剰ではなく、電力不足です。音量が大き過ぎ ると、アンプが飽和してスプリアス信号を出し、ツイーターを損傷してしまう恐れがあります。Choraスピ ーカーは、アンプの品質と欠陥を明らかにするために十分高度に作られています。お好みとご予算に応じ て、販売員が製品をご提案いたします。 オーディオ/ビデオアンプ アンプがDolby Atmos®と互換性があることをお確かめください。

• アンプに自動キャリブレーション機能が搭載されている場合は、アンプに最新のファームウェアがインス トールされていることを確認してください。

• アンプを手動で設定する場合は以下の手順に沿って設定してください。 -Dolby Atmos®スピーカーを「小（Small）」に設定します。 -Dolby Atmos®スピーカーからの距離をフロントスピーカーユニットと比べて2倍にします。 -お客様が求める効果を得られるまでレベルをあげます。 製品保証条件製品保証条件 Focal社のすべてのラウドスピーカーは、お住まいの国のFocal正規代理店が定めた保証によりカバーされていま

お近くの販売店にて保証条件に関する詳細をご提供することができます。保証のカバーは、少なくとも請求書の 原本が発行された国の法的保証が付与したものに及びます。AR
