사용 설명서 Chora 826D FOCAL

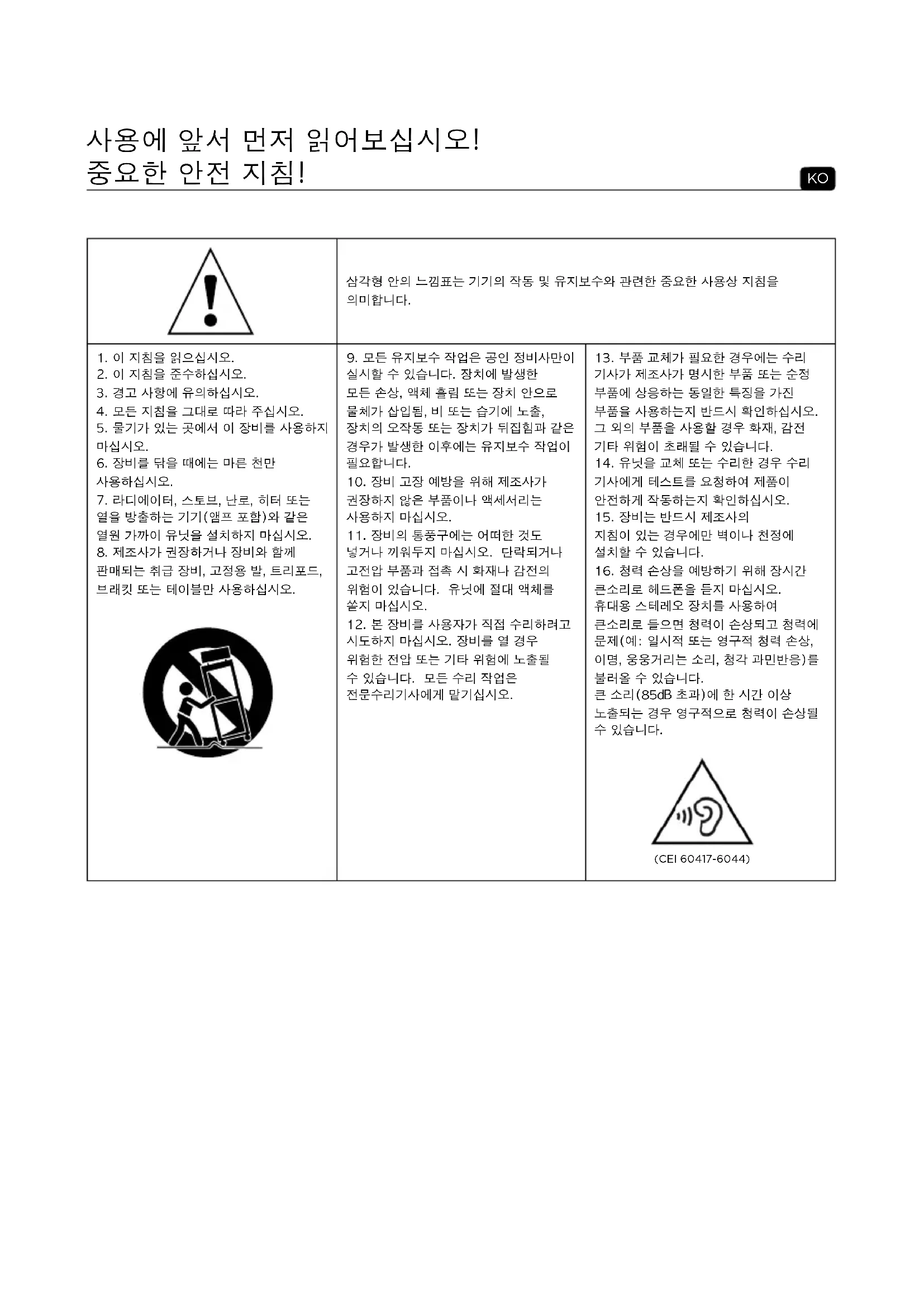

삼각형 안의 느낌표는 기기의 작동 및 유지보수와 관련한 중요한 사용상 지침을

4. 모든 지침을 그대로 따라 주십시오.

5. 물기가 있는 곳에서 이 장비를 사용하지

7. 라디에이터, 스토브, 난로, 히터 또는

열을 방출하는 기기(앰프 포함)와 같은 열원 가까이 유닛을 설치하지 마십시오.

8. 제조사가 권장하거나 장비와 함께

판매되는 취급 장비, 고정용 발, 트리포드, 브래킷 또는 테이블만 사용하십시오.

9. 모든 유지보수 작업은 공인 정비사만이

실시할 수 있습니다. 장치에 발생한 모든 손상, 액체 흘림 또는 장치 안으로 물체가 삽입됨, 비 또는 습기에 노출, 장치의 오작동 또는 장치가 뒤집힘과 같은 경우가 발생한 이후에는 유지보수 작업이

10. 장비 고장 예방을 위해 제조사가

11. 장비의 통풍구에는 어떠한 것도

넣거나 끼워두지 마십시오. 단락되거나 고전압 부품과 접촉 시 화재나 감전의 위험이 있습니다. 유닛에 절대 액체를

12. 본 장비를 사용자가 직접 수리하려고

시도하지 마십시오. 장비를 열 경우 위험한 전압 또는 기타 위험에 노출될 수 있습니다. 모든 수리 작업은 전문수리기사에게 맡기십시오.

13. 부품 교체가 필요한 경우에는 수리

기사가 제조사가 명시한 부품 또는 순정 부품에 상응하는 동일한 특징을 가진 부품을 사용하는지 반드시 확인하십시오. 그 외의 부품을 사용할 경우 화재, 감전 기타 위험이 초래될 수 있습니다.

14. 유닛을 교체 또는 수리한 경우 수리

기사에게 테스트를 요청하여 제품이 안전하게 작동하는지 확인하십시오.

지침이 있는 경우에만 벽이나 천정에 설치할 수 있습니다.

16. 청력 손상을 예방하기 위해 장시간

큰소리로 헤드폰을 듣지 마십시오. 휴대용 스테레오 장치를 사용하여 큰소리로 들으면 청력이 손상되고 청력에 문제(예: 일시적 또는 영구적 청력 손상, 이명, 웅웅거리는 소리, 청각 과민반응)를 불러올 수 있습니다. 큰 소리(85dB 초과)에 한 시간 이상 노출되는 경우 영구적으로 청력이 손상될

개발 목적으로 Focal-JMlab은 사전 고지 없이 제품의 기술 명세를 수정할 권한을 보유합니다. 실제 제품은 이미지와 다를 수 있습니다..Focal-JMlab의 개런티 유효화를 위해,이제 웹사이트에서 제품의 온라인 저장 등록도 가능합니다 : www.focal.com/warranty «Listen Beyond» 철학이 함께하는 Focal 스피커를 선택해주셔서 감사합니다. 이 고성능 라우드스피커에는, Hi-Fi 사운드 또는 홈시네마 그 어떤 것으로도 사용할 수 있는 스피커 드라이버 디자인의 최신 개선사항이 반영되어 있습니다. 제품의 모든 성능을 활용하기 위해, 이 책자의 지침을 읽고 나중에 참고할 수 있도록 잘 보관해 두실 것을 권장합니다.운반 작업(그림 A)Chora 826-D 라우드스피커는 무게가 20kg 이상입니다. 포장 제거와 설치 작업시 2명이 제품을 들 것을 강력히 권장합니다.Chora 스피커에는 날카로운 모서리가 있습니다. 스피커를 조작할 때 부상을 입지 않도록 조심하십시오.베이스 고정(그림 B)라우드스피커에 베이스를 고정하려면 목조부에 손상이 가지 않도록 조심하며 단단한 표면(예: 테이블)에 라우드스피커를 가로로 배치합니다. 베이스를 고정구에 맞추고, 제공된 4개의 나사를 배치한 후 제공된 알렌 키를 이용하여 조입니다. 베이스가 올바른 방향으로 배치되어야 합니다(위쪽 부분이 라우드스피커의 앞쪽에 옴).다음으로 스피커가 설치될 바닥 유형에 따라 고무 패드나 디커플링 스파이크를 조립하기만 하면 됩니다. 단단한 바닥의 경우 고무 패드를 사용하는 것이 더 낫습니다.카펫 위에 스피커를 설치하는 경우, 우수한 안정성을 위해서는 스파이크가 필요할 것입니다.그릴(그림 C)Chora 스피커는 스피커를 보호하는 패브릭 커버와 함께 배송됩니다. 자석식 부착 시스템으로 쉽게 붙였다 떼었다 할 수 있습니다.음악을 들을 때는 스피커가 최고의 성능을 낼 수 있도록 커버를 떼어둘 것을 권장합니다.Dolby Atmos® (그림 D)826-D 라우드스피커는 Dolby Atmos®를 지원합니다. 이 라우드스피커에는 상단에 앞쪽을 향하고 있는 스피 커가 있으며, 이것은 Dolby Atmos® 이펙트를 달성하는 천장의 반향을 이용하기 위한 것입니다. Dolby Atmos® 기술은 수직 차원을 통합하는 3D 사운드를 제공합니다(새로운 소리 방출원인 천장으로부터의 소리 전파). 이 새 차원은 홈시어터에 적합한 멀티채널 사운드 환경에 정밀성과 현실성을 부여합니다(그림 D).50 CHORA

연결 (그림 E)Chora 커넥터는 스트립된 케이블(최대 직경 4mm), 포크 단자 또는 바나나 커넥터를 위한 안정적인 다용도 접점을 제공합니다. 스피커 극성을 준수해야 합니다. “+”가 표시된 커넥터는 앰프의 양극 출력에 연결해야 하며, “-”가 표시된 커넥터는 음극 단자에 연결해야 합니다. 이 조건을 준수하지 않으면 스테레오 이미지와 저음 인식이 현저히 감소합니다. 길이에 적합한 교차부가 있는 양호한 품질의 케이블을 선택하십시오. 케이블 선택시 판매자로부터 도움을 받을 수 있습니다.Dolby Atmos® 연결(그림 E)스피커 뒤쪽에 표시된 커넥터를 준수하십시오. 상단 커넥터는 Dolby Atmos® 이펙트를 생성하는, 라우드스피커 상단에 있는 스피커에 해당합니다. 하단 커넥터는 라우드스피커 전면의 스피커에 해당합니다(그림 E).배치(그림 F, G, H, I)이 라우드스피커들은 모든 종류의 음악 또는 홈시네마 프로그램을 충실히 재현하기 위해 설계되었습니다. 균형잡힌 음색과 생생한 사운드 이미지를 구현하려면 성능을 최적화하기 위한 간단한 몇 가지 규칙을 항상 지키는 것이 좋습니다.라우드스피커는 서로 대칭이 되도록 배치해야 하며, 등변 삼각형이 되도록 하는 것이 이상적입니다. 하지만 인테리어 설계에 따라 최적의 절충점을 찾기 위해 거리를 조정할 수 있습니다(그림 F).라우드스피커는 동일한 수평면 상의 동일한 높이로 배치해야 합니다. 이상적으로는 트위터를 통상적인 청취 위치의 청취자 귀 높이에 오도록 배치하는 것이 좋습니다(그림 G). 스피커 시스템을 방의 코너에 너무 가깝게 배치하지 말고 벽에 지나치게 근접되지 않도록 합니다. 이렇게 하면 국소적으로 특정 공명을 불러일으키고 인공적으로 저음부를 증강할 수 있습니다. 베이스 레벨이 불충분한 것으로 보이면, 라우드스피커를 벽 쪽 가까이 이동하여 베이스 레벨의 균형을 조정할 수 있습니다(그림 H).홈시네마 구성의 경우, 그림 I에서 라우드스피커의 배치를 참조하십시오(그림 I).

Dolby Atmos® 설치시, Dolby Atmos® 소리가 천장으로부터 반사되는 것을 저하할 수 있으므로 Chora 826-D 라우드스피커 위 1m 이내에 어떠한 물체(선반, 램프 등)도 두지 마십시오.최적화(그림 J)좀 더 전문적인 성능을 구현하려면 다음과 같은 최적 배치 공식을 참조하십시오.A가 우퍼 중심으로부터 가장 가까운 바닥이나 벽까지의 거리라면, B는 다음으로 가까운 바닥 또는 벽까지의 거리이며, C는 가장 긴 거리(A < B < C)로, B2=AC 공식을 이용하여 최적의 라우드스피커 위치를 정의할 수 있습니다. 우퍼의 중심이 뒤쪽 벽(A)에서 50cm, 바닥(B)으로부터 60cm 위에 온다면, 측벽까지의 거리는 72cm를 두는 것이 이상적입니다[C = B2 ⁄ A = 72cm].사용 권장사항스피커 시스템의 성능은 방의 음향 조건, 스피커 시스템의 방내 위치, 청취자의 위치에 따라 다릅니다.구현하려는 효과를 수정하거나 개선하기 위해 이러한 요소들을 상호작용시킬 수 있습니다.스테레오 인식이 부정확하며 센터링이 불량합니다: 라우드스피커를 서로 근접시키거나 청취점을 향하도록 이동해 봅니다: 소리가 날카롭고 찢어집니다: 청취실의 음향 구조가 지나치게 잔향을 많이 만들어 냅니다. 공명을 흡수하거나 분산시키기 위한 흡수재(카펫, 소파, 벽걸이 천, 커튼 등) 및 반사체(가구) 사용을 고려하십시오.소리가 밋밋하고 먹먹한 느낌이 듭니다: 방 안에 소리 흡수재가 너무 많고, 소리가 흡수되며 반사되지 않습니다. 실내에 있는 흡수재와 반사체들을 잘 조화시켜 보십시오.일반적으로 스피커 뒤에 있는 벽이 자연스럽게 반사체 역할을 함으로써 소리가 적절히 발달할 수 있도록 합니다. 반대로 청취 구역 뒤에 있는 벽은 뒤쪽으로부터의 반사음이 스테레오 이미지의 인지를 ‘오염’시키지 않도록 하기 위해 흡수재인 것이 바람직할 것입니다.가구는 측벽에 배치하여 특정 주파수 대역, 특히 중간 대역을 자극하지 않도록 파형을 분산할 수 있습니다(메아리 현상 제거)51 CHORA

Chora 라우드스피커에서 사용하는 스피커 드라이버는 복잡한 기계 구성품으로, 최고의 성능으로 작동하고 청 취 환경의 온도 및 습도에 적응하기 위해서는 어느 정도의 시간이 걸립니다. 이 시운전 기간은 실제 조건에 따 라 달라지며 몇 주 연장될 수도 있습니다. 시운전 기간을 줄이기 위해서는, 라우드스피커를 약 20시간 연속으 로 작동할 것을 권장합니다. 라우드스피커의 특성이 완전히 안정화되고 나면 최고의 Chora 라우드스피커 성 능을 즐길 수 있습니다.

Chora 라우드스피커에 필요한 유일한 유지관리는 마른 천으로 먼지를 닦아내는 것입니다. 스피커 시스템에 얼룩이 생긴 경우 간단히 축축한 천만을 이용할 것을 권장합니다. 절대로 용제, 세정제, 알콜 기반 또는 부식성 제품, 스크레이퍼나 수세미를 이용하여 라우드스피 커 표면을 청소하지 마십시오. 라우드스피커를 열원에서 멀리 두십시오.

스피커 시스템과 스피커를 훼손할 수 있는 것은 앰프 출력이 과도할 때가 아니라, 출력이 충분하지 못할 때입니 다. 실제로 볼륨을 너무 높이면 앰프가 포화되어 트위터를 파괴할 위험이 있는 불요 신호가 발생합니다. Chora 라우드스피커의 다이내믹 용량과 해상도는 어떤 앰프를 연결하든 그 강점과 약점을 드러내기에 충분합니다. 대리점이 고객의 취향과 예산에 맞춰 적당한 앰프를 선택하는 과정을 도와드릴 것입니다.

앰프는 Dolby Atmos® 호환성이 있어야 합니다.

• 앰프에 자동 교정 기능이 장착되어 있으면 앰프에 최신 펌웨어가 있는지 확인하십시오.

• 앰프를 수동으로 구성하는 경우, 다음을 강력 권장합니다: -Dolby Atmos® 스피커를 «Small»로 설정. -전면 스피커 드라이버와 비교했을 때 Dolby Atmos® 라우드스피커의 거리를 두 배로 늘임 -원하는 결과를 얻을 때까지 음량을 올림.

모든 Focal 스피커들의 개런티 보장은 고객 국가의 지정Focal공식 대리사가 작성한 개런티의 내용에 따라 보 장됩니다. 공식 대리사는 고객에게 개런티 조건의 세부내용을 제공해야 합니다. 개런티는 제품 구입 국가의 현 행 법적 허용 개 런티 보장에 따라 보장됩니다. Dolby Laboratories의 라이센스 하 제조되었습니다.Dolby, Dolby Atmos, 및 이중 D 심볼은 Dolby Laboratories의 상표입니다..52 まず、こちらをお読みください！
