РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Chora 826D FOCAL

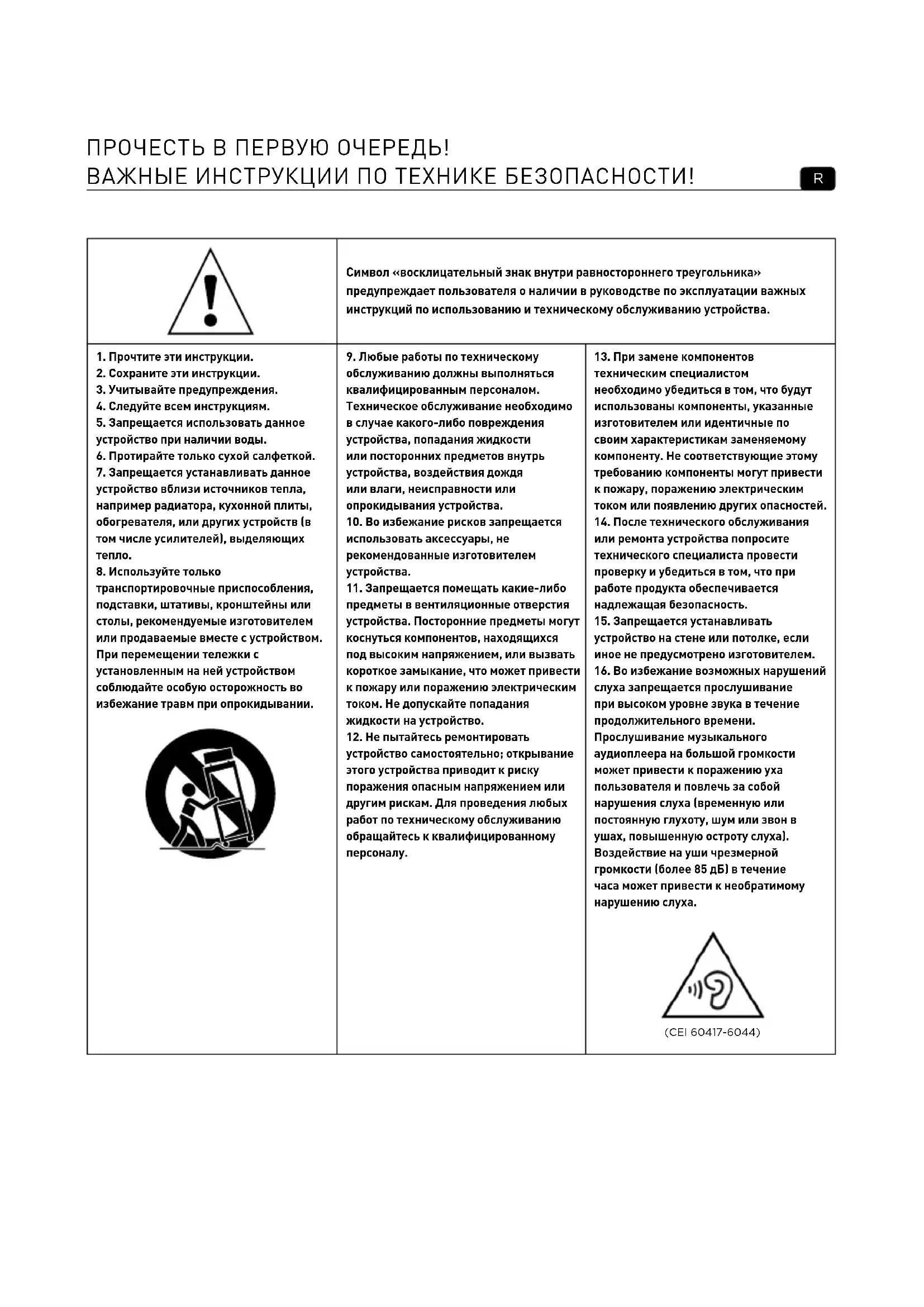

Символ «восклицательный знак внутри равностороннего треугольника» предупреждает пользователя о наличии в руководстве по эксплуатации важных инструкций по использованию и техническому обслуживанию устройства.

1. Прочтите эти инструкции.

2. Сохраните эти инструкции.

3. Учитывайте предупреждения.

4. Следуйте всем инструкциям.

5. Запрещается использовать данное

устройство при наличии воды.

6. Протирайте только сухой салфеткой.

7. Запрещается устанавливать данное

устройство вблизи источников тепла, например радиатора, кухонной плиты, обогревателя, или других устройств (в том числе усилителей), выделяющих

8. Используйте только

транспортировочные приспособления, подставки, штативы, кронштейны или столы, рекомендуемые изготовителем или продаваемые вместе с устройством. При перемещении тележки с установленным на ней устройством соблюдайте особую осторожность во избежание травм при опрокидывании.

9. Любые работы по техническому

обслуживанию должны выполняться квалифицированным персоналом. Техническое обслуживание необходимо в случае какого-либо повреждения устройства, попадания жидкости или посторонних предметов внутрь устройства, воздействия дождя или влаги, неисправности или опрокидывания устройства.

10. Во избежание рисков запрещается

использовать аксессуары, не рекомендованные изготовителем устройства.

11. Запрещается помещать какие-либо

предметы в вентиляционные отверстия устройства. Посторонние предметы могут коснуться компонентов, находящихся под высоким напряжением, или вызвать короткое замыкание, что может привести к пожару или поражению электрическим током. Не допускайте попадания жидкости на устройство.

12. Не пытайтесь ремонтировать

устройство самостоятельно; открывание этого устройства приводит к риску поражения опасным напряжением или другим рискам. Для проведения любых работ по техническому обслуживанию обращайтесь к квалифицированному

13. При замене компонентов

техническим специалистом необходимо убедиться в том, что будут использованы компоненты, указанные изготовителем или идентичные по своим характеристикам заменяемому компоненту. Не соответствующие этому требованию компоненты могут привести к пожару, поражению электрическим током или появлению других опасностей.

14. После технического обслуживания

или ремонта устройства попросите технического специалиста провести проверку и убедиться в том, что при работе продукта обеспечивается надлежащая безопасность.

15. Запрещается устанавливать

устройство на стене или потолке, если иное не предусмотрено изготовителем.

16. Во избежание возможных нарушений

слуха запрещается прослушивание при высоком уровне звука в течение продолжительного времени. Прослушивание музыкального аудиоплеера на большой громкости может привести к поражению уха пользователя и повлечь за собой нарушения слуха (временную или постоянную глухоту, шум или звон в ушах, повышенную остроту слуха). Воздействие на уши чрезмерной громкости (более 85 дБ) в течение часа может привести к необратимому нарушению слуха. (CEI 60417-6044)40 CHORA

Постоянно развиваясь, компания Focal-JMlab оставляет за собой право изменять технические спецификации своих изделий без предварительного уведомления. Изображения носят иллюстративный характер. Для подтверждения гарантии Focal-JMlab, еперь продукт можно зарегистрировать на сайте www.focal.com/warranty Руководство по эксплуатации Благодарим за покупку акустической системы Focal и за поддержку нашей философии Listen Beyond. В основе производства этой высокотехнологичной акустической системы лежат новейшие разработки компании Focal в области громкоговорителей высокой точности и систем для домашнего кинотеатра. Для того чтобы в полной мере использовать все возможности изделия, ознакомьтесь с настоящей инструкцией и сохраните ее для использования в будущем. Погрузка и разгрузка (рис. A) Вес акустической системы Chora 826-D составляет более 20 кг. Во время извлечения устройства из упаковки и монтажа настоятельно рекомендуется работать в паре. Обратите внимание на наличие у акустической системы Chora острых кромок. Обращайтесь с громкоговорителями с осторожностью, чтобы избежать порезов. Фиксация основания (рис. B) Для того чтобы зафиксировать основание громкоговорителя, положите громкоговоритель горизонтально на твердую поверхность (например, стол), стараясь не повредить деревянные элементы. Совместите основание с крепежными отверстиями, вставьте 4 винта и затяните их шестигранным ключом. Винты и ключ включены в комплект поставки. Убедитесь в том, что основание установлено в правильном направлении (верхней стороной к громкоговорителю). Затем прикрепите каучуковые прокладки или акустические шипы в зависимости от типа поверхности, на которой будет установлена акустическая система. В случае установки на твердой поверхности используйте каучуковые

Если громкоговорители будут установлены на ковровом покрытии, обязательно использование акустических шипов, которые обеспечат устойчивость оборудования. Защитная сетка (рис. C) В комплект поставки акустической системы Chora входят защитные сетки для громкоговорителей. Благодаря системе магнитных креплений их легко установить и снять. Мы рекомендуем снимать защитную сетку во время прослушивания музыки для обеспечения оптимальных параметров работы громкоговорителей. Dolby Atmos® (рис. D) Акустическая система 826-D поддерживает Dolby Atmos®. Для отражения звука от потолка и достижения эффекта Dolby Atmos® верхний динамический излучатель развернут кверху. Технология Dolby Atmos® обеспечивает создание объемного звука, включающего вертикальное измерение за счет подключения нового источника звука — потолка. Дополнительное измерение добавляет многоканальному звучанию точности и реализма, необходимых для системы домашнего кинотеатра (рис. D).41 CHORA

826-D Руководство по эксплуатации Подключения (рис. E) Универсальные разъемы Chora обеспечивают надежное подключение при применении неизолированных кабелей (до 4 мм в диаметре) и штекеров вилочного типа или типа «банан». При подключении компонентов аудиосистемы обязательно необходимо соблюдать полярность. Разъем, помеченный знаком «+», должен быть подключен к соответствующему выходу усилителя, а разъем «–» — к отрицательной клемме. Невыполнение этого условия приведет к существенному ухудшению качества стереозвучания и восприятия нижних частот. Качество и сечение кабеля должны соответствовать его длине: консультацию относительно этих параметров можно получить при покупке кабеля. Подключения Dolby Atmos® (рис. E) Убедитесь в правильности подключения кабелей к разъемам на тыльной стороне громкоговорителя. Верхний разъем предназначен для подключения верхнего динамического излучателя, обеспечивающего воспроизведение эффекта объемного звука Dolby Atmos®. Нижний разъем предназначен для динамических излучателей, расположенных на передней панели громкоговорителя (рис. E). Выбор места установки (рис.F, G, H, I) Ваша акустическая система рассчитана на воспроизведение как можно более реалистичного звучания всех видов музыки или программ домашнего кинотеатра. Однако для получения оптимальных рабочих характеристик, обеспечения хорошего тонального баланса и реалистичного звучания следует соблюдать несколько простых

Громкоговорители должны располагаться симметрично напротив слушателя, чтобы в идеале образовывать с ним равносторонний треугольник. Тем не менее эти расстояния можно изменять, чтобы найти идеальный вариант в зависимости от характеристик помещения (рис. F). Громкоговорители должны располагаться на одинаковой высоте и в одной горизонтальной плоскости. В идеале высокочастотный динамический излучатель должен находиться на уровне ушей слушателя в обычной точке прослушивания (рис. G). Не размещайте громкоговорители слишком близко к углам или стенам помещения. Это приведет к нежелательным резонансным явлениям и искусственному усилению низких частот. И наоборот, если уровень низких частот кажется недостаточным, можно попытаться приблизить громкоговорители к стенам для его восстановления (рис. H). Схема размещения компонентов акустической системы для ее использования в системе домашнего кинотеатра приводится на рисунке I (рис. I).

При установке акустической системы для воспроизведения звучания Dolby Atmos® рекомендуется избегать препятствий (полки, лампы и т. д.) на высоте менее 1 м над громкоговорителем Chora 826-D, которые могут помешать отражению звука Dolby Atmos® от потолка. Оптимизация (рис. J) Оптимальное расположение компонентов акустической системы может быть рассчитано по следующей формуле: если A — расстояние от центра сабвуфера до ближайшей горизонтальной или вертикальной поверхности (пола или стены), B — расстояние до следующей ближайшей поверхности, а C — максимальное расстояние (A < B < C), идеальное расположение громкоговорителя определяется по формуле: B2 = AC.

предположим, расстояние от центра сабвуфера до расположенной позади него стены составляет 50 см (A), расстояние от центра до пола — 60 см (B), следовательно идеальное расстояние до боковой стены составит 72 см (C = B2 ⁄A = 72 см).42 CHORA

826-D Руководство по эксплуатации Советы по эксплуатации Рабочие характеристики акустической системы определяются акустическими параметрами помещения, правильным расположением компонентов акустической системы и местоположением слушателя. Таким образом, изменяя расположение элементов, можно скорректировать звучание или добиться нужного

Стереофоническое звучание нечеткое и плохо отцентрировано: попробуйте установить громкоговорители ближе друг к другу или развернуть их в сторону слушателя. Резкое, агрессивное звучание: по всей видимости, акустические характеристики помещения способствуют отражению звука. Рассмотрите возможность использования звукопоглощающих (ковры, мягкая мебель, гобелены или стенные ковры, шторы) и звукоотражающих элементов интерьера (мебель) для поглощения или рассеивания резонирующих звуков. «Плоское», приглушенное звучание: чрезмерное количество звукопоглощающих материалов в комнате, приглушающих звук и лишающих его рельефности. Попробуйте найти оптимальное соотношение звукопоглощающих и звукоотражающих материалов в интерьере. Как правило, для обеспечения высокого качества звучания расположенная позади громкоговорителей поверхность должна способствовать отражению звука. И наоборот, поверхность, расположенная позади слушателя, должна способствовать поглощению звука. Это поможет избежать «загрязнения» звука отраженными шумами. Мебель следует расположить вдоль боковых поверхностей, для того чтобы обеспечить распределение звуковых волн и предупредить возникновение зон многократного отражения звука определенных частот (эффект «порхающего эха»). Период приработки Динамические излучатели, используемые в громкоговорителях Chora — это сложные механические элементы, которым для достижения максимума своих возможностей и приспособления к температурно-влажностным условиям помещения необходим определенный адаптационный период. Длительность периода адаптации зависит от ряда условий и может составлять несколько недель. Для того чтобы сократить этот период, рекомендуется дать поработать акустической системе в течение 20 часов подряд. После полной стабилизации рабочих характеристик вы сможете в полной мере насладиться всеми качествами акустической системы Chora. Особые указания Техническое обслуживание громкоговорителей Chora ограничивается их очисткой от пыли с помощью сухой ткани. Для ухода за корпусом изделия рекомендуется использовать влажную ткань. Никогда не используйте растворители, моющие и чистящие средства, спиртосодержащие или едкие вещества, а также абразивные материалы для очистки поверхности громкоговорителей. Избегайте расположения громкоговорителей вблизи источника тепла. Выбор усилителя Причиной выхода из строя громкоговорителей и динамических излучателей может стать не избыток мощности усилителя, а наоборот, ее недостаток. Если уровень громкости слишком высокий, усилитель начинает работать в режиме насыщения и возникают шумы, которые могут привести к повреждению высокочастотного динамика. Динамическая емкость и разрешающая способность акустической системы Chora достаточно высоки, чтобы выявить достоинства и недостатки усилителей, которые будут к ней подключены. Подобрать усилитель с учетом ваших предпочтений и бюджета вам поможет ваш дистрибьютор.43 CHORA

826-D Настройка аудио-/видеоусилителя Убедитесь в том, что выбранный вами усилитель поддерживает Dolby Atmos®. Рекомендации:

• При наличии у усилителя функции автоматической калибровки удостоверьтесь в том, что на усилитель установлена последняя версия операционной системы.

• В случае ручной настройки усилителя рекомендуется: - установить громкоговоритель Dolby Atmos® в режим Small; - громкоговорители Dolby Atmos® должны быть установлены на расстоянии, вдвое превышающем расстояние до фронтальных колонок; - постепенно повышайте уровень громкости до достижения желаемого результата. Условия гарантии На все мониторы Focal распространяется действие гарантии, оформленной официальным дистрибьютором компании Focal в вашей стране. Подробная информация, касающаяся условий гарантии, предоставляется дистрибьютором. Минимальный гарантийный срок соответствует сроку действующих правовых гарантий в стране, в которой оформлен оригинальный счет за приобретенные товары. Произведено под лицензией компании Dolby Laboratories. Dolby, Dolby Atmos и символ double-D являются товарными знаками Dolby Laboratories. Руководство по эксплуатации44
