GEBRUIKSAANWIJZING Chora 826D FOCAL

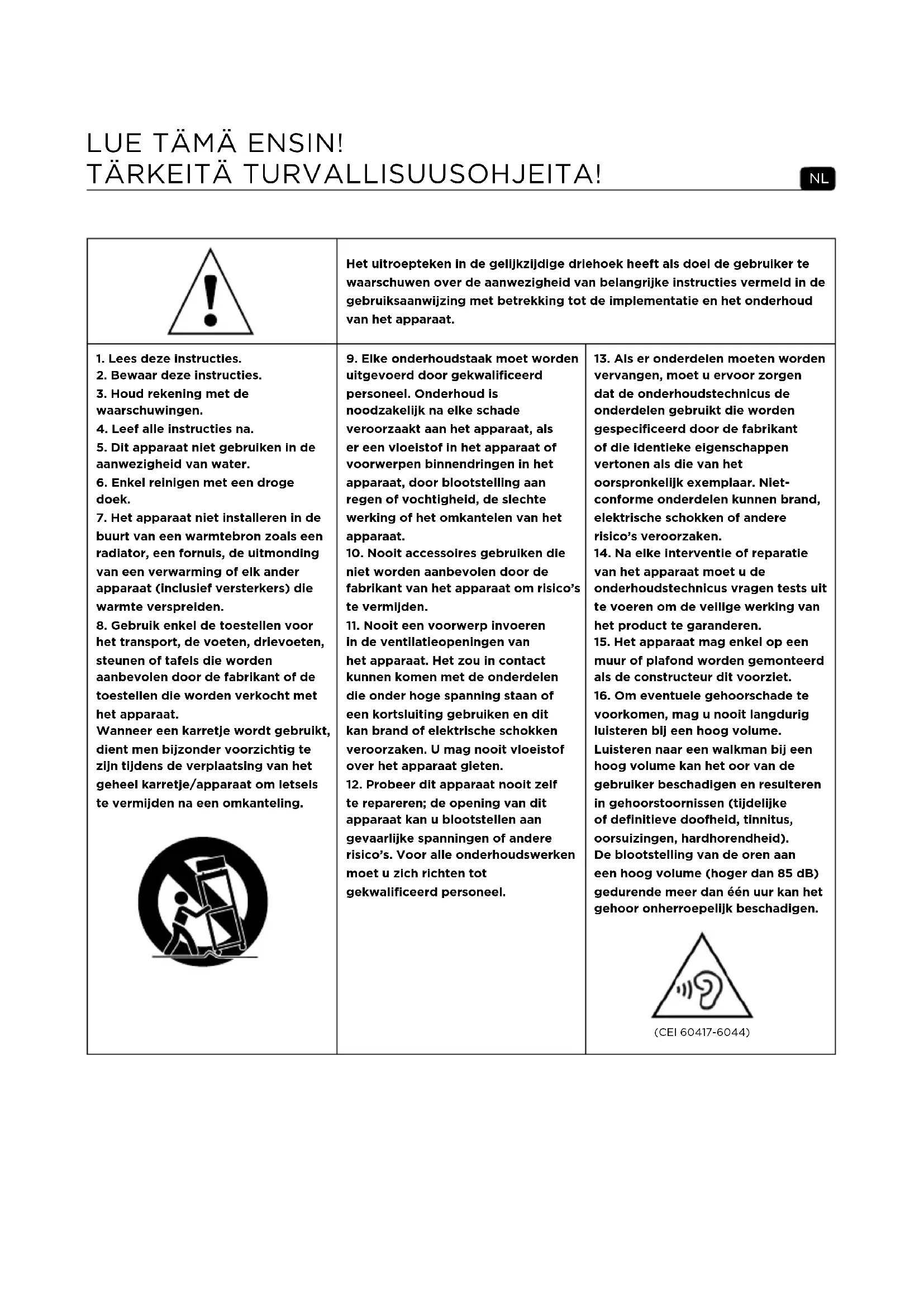

Het uitroepteken in de gelijkzijdige driehoek heeft als doel de gebruiker te waarschuwen over de aanwezigheid van belangrijke instructies vermeld in de gebruiksaanwijzing met betrekking tot de implementatie en het onderhoud van het apparaat.

1. Lees deze instructies.

2. Bewaar deze instructies.

3. Houd rekening met de

4. Leef alle instructies na.

5. Dit apparaat niet gebruiken in de

aanwezigheid van water.

6. Enkel reinigen met een droge

7. Het apparaat niet installeren in de

buurt van een warmtebron zoals een radiator, een fornuis, de uitmonding van een verwarming of elk ander apparaat (inclusief versterkers) die warmte verspreiden.

8. Gebruik enkel de toestellen voor

het transport, de voeten, drievoeten, steunen of tafels die worden aanbevolen door de fabrikant of de toestellen die worden verkocht met het apparaat. Wanneer een karretje wordt gebruikt, dient men bijzonder voorzichtig te zijn tijdens de verplaatsing van het geheel karretje/apparaat om letsels te vermijden na een omkanteling.

9. Elke onderhoudstaak moet worden

uitgevoerd door gekwalificeerd personeel. Onderhoud is noodzakelijk na elke schade veroorzaakt aan het apparaat, als er een vloeistof in het apparaat of voorwerpen binnendringen in het apparaat, door blootstelling aan regen of vochtigheid, de slechte werking of het omkantelen van het apparaat.

10. Nooit accessoires gebruiken die

niet worden aanbevolen door de fabrikant van het apparaat om risico’s te vermijden.

11. Nooit een voorwerp invoeren

in de ventilatieopeningen van het apparaat. Het zou in contact kunnen komen met de onderdelen die onder hoge spanning staan of een kortsluiting gebruiken en dit kan brand of elektrische schokken veroorzaken. U mag nooit vloeistof over het apparaat gieten.

12. Probeer dit apparaat nooit zelf

te repareren; de opening van dit apparaat kan u blootstellen aan gevaarlijke spanningen of andere risico’s. Voor alle onderhoudswerken moet u zich richten tot gekwalificeerd personeel.

13. Als er onderdelen moeten worden

vervangen, moet u ervoor zorgen dat de onderhoudstechnicus de onderdelen gebruikt die worden gespecificeerd door de fabrikant of die identieke eigenschappen vertonen als die van het oorspronkelijk exemplaar. Niet- conforme onderdelen kunnen brand, elektrische schokken of andere risico’s veroorzaken.

14. Na elke interventie of reparatie

van het apparaat moet u de onderhoudstechnicus vragen tests uit te voeren om de veilige werking van het product te garanderen.

15. Het apparaat mag enkel op een

muur of plafond worden gemonteerd als de constructeur dit voorziet.

16. Om eventuele gehoorschade te

voorkomen, mag u nooit langdurig luisteren bij een hoog volume. Luisteren naar een walkman bij een hoog volume kan het oor van de gebruiker beschadigen en resulteren in gehoorstoornissen (tijdelijke of definitieve doofheid, tinnitus, oorsuizingen, hardhorendheid). De blootstelling van de oren aan een hoog volume (hoger dan 85dB) gedurende meer dan één uur kan het gehoor onherroepelijk beschadigen. (CEI 60417-6044)36 CHORA

826-D Gezien ons beleid op het gebied van continue productverbeteringen behoudt Focal-JMlab zich het recht voor de technische specificaties zon- der voorafgaande kennisgeving te wijzigen. Het product kan afwijken van de afbeeldingen.. Voor garantie validatie Focal -JMlab, Het is nu mogelijk om het product online te registreren: www.focal.com/warranty Handleiding Nederlands Bedankt dat u hebt gekozen voor speakers van Focal, waarmee u deel uitmaakt van onze filosofie van «Listen Beyond». Deze high-tech speakers bevatten de nieuwste Focal-innovaties op het gebied van luidsprekerontwerp voor onder andere hifi-apparatuur en home cinema’s. Neem de instructies in deze handleiding grondig door om volop te kunnen genieten van hun vermogen. Bewaar de handleiding daarom zorgvuldig voor later gebruik. Behandeling (fig. A) De Chora 826-D-speakers wegen ruim 20 kg. Voor het uitpakken en installeren is het sterk aan te bevelen de speakers met twee personen te tillen. De Chora-speakers hebben scherpe hoeken. Let erop dat u zich niet bezeert bij het uitpakken en tillen van de speakers. Monteren van de voet (fig. B) Om de voet aan de luidspreker te bevestigen, plaatst u de luidspreker horizontaal op een stevig oppervlak (bijv. een tafel); let echter op dat u de behuizing niet beschadigt. Plaats de voet voor de bevestigingsgaten, bevestig de voet met de vier meegeleverde schroeven en draai deze vast met de meegeleverde inbussleutel. Zorg ervoor dat u de voet in de juiste richting monteert (hoge deel aan de voorkant van de speaker). Monteer vervolgens de rubberen pootjes of inzetstukken, afhankelijk van het type vloer waarop de speaker komt te staan. Op een harde vloer is het aan te raden om gebruik te maken van de rubberen pootjes. Op vloerbedekking of een tapijt is het aan te raden de inzetstukken te monteren voor een goede stabiliteit. Frontpanelen met luidsprekerdoek (fig. C) De Chora-speakers worden geleverd met frontpanelen met luidsprekerdoek om de speakers te beschermen. Door het magnetische systeem zijn deze eenvoudig aan te brengen en te verwijderen. Voor de beste prestaties van de speakers en om optimaal te kunnen genieten, adviseren we u ze te verwijderen tijdens het luisteren naar muziek. Dolby Atmos® (fig. D) Uw 826-D-speakers ondersteunen Dolby Atmos®. De speakers hebben een speaker aan de bovenzijde en door weerkaatsing via het plafond worden de Dolby Atmos®-effecten bereikt. Dolby Atmos®-technologie biedt een 3D-geluidservaring, waarbij de verticale dimensie wordt geïntegreerd, waarmee het geluid via een nieuwe bron wordt verspreid: het plafond. Met deze nieuwe dimensie is de meerkanaals-luisterbeleving bijna even precies en realistisch als die van een home cinema (fig. D).37 CHORA

826-D Handleiding Aansluitingen (fig. E) De aansluitingen van de Chora zorgen voor betrouwbare en veelzijdige aansluitmogelijkheden voor gestripte kabels (tot een diameter van 4 mm), vorkkabelschoenen of banaanstekkers. Het is van cruciaal belang dat de polariteit van de aansluiting juist is. De aansluiting gemarkeerd met ‘+’ moet worden aangesloten op de ‘+’-uitgang van de versterker, de aansluiting gemarkeerd met ‘-’ op de ‘-’-aansluiting. Als deze voorwaarde niet wordt nageleefd, zal de stereoklank en de perceptie van de lage tonen aanzienlijk slechter zijn. Kies hoogwaardige kabels met een geschikte diameter voor de lengte: vraag raad aan uw verkoper. Aansluitingen Dolby Atmos® (fig. E) Bekijk de aansluitingen achterop de speaker. De bovenste aansluiting is van de luidspreker bovenop de speaker, die voor Dolby Atmos®-effecten is. De onderste aansluiting is van de luidsprekers aan de voorzijde van de speaker (fig. E). Plaatsing (fig. F, G, H, I) Deze speakers zijn ontworpen om zo getrouw mogelijk alle vormen van muziek of homecinema weer te geven. Het is echter goed om rekening te houden met enkele eenvoudige voorschriften om hun vermogen te optimaliseren, een goed toonevenwicht en realistisch klankbeeld te garanderen. De luidsprekers moeten symmetrisch worden geplaatst t.o.v. de luisteromgeving.Idealiter wordt een gelijkzijdige driehoek gevormd. Desondanks is een verschil in afstand mogelijk voor een optimaal resultaat in de specifieke omgeving (fig. F). De luidsprekers moeten op dezelfde hoogte en op hetzelfde horizontale vlak worden geplaatst. Idealiter wordt de tweeter geplaasts op oorhoogte van de luisteraar op de gebruikelijke luisterpositie (Fig. G). Plaats de speakers niet te dicht bij een hoek van de kamer of een muur. Dit kan plaatselijke resonantie opwekken en het basgeluid kunstmatig verhogen. Omgekeerd, als de lage toonniveaus als onvoldoende worden beschouwd, kunnen de speakers dichter bij de muren worden geplaatst ( fig. H) om het basniveau in balans te brengen. Raadpleeg figuur I voor de plaatsing van uw speakers in een homecinema-setup (fig. I). WAARSCHUWING Een Dolby Atmos®-installatie werkt het beste zonder obstakels (planken, lampen etc.) binnen 1 meter boven de Chora 826-D-speaker, omdat zo de weerkaatsing van het Dolby Atmos®-geluid via het plafond niet wordt belemmerd. Optimalisatie (fig. J) Voor de perfectionisten onder ons is er een formule voor een optimale positionering Als A de afstand is vanaf het midden van de woofer tot de dichtstbijzijnde wand (vloer of muur), B de tussenafstand is en C de grootste afstand is (A < B < C), bepaalt de verhouding B2 = AC de ideale positie van de speaker.

• Voorbeeld: Als het midden van de woofer 50 cm verwijderd staat van de achterwand (A) en op 60 cm van de vloer (B), dan is de zijmuur in het ideale geval op 72 cm (C = B2/A = 72 cm). Gebruiksaanwijzing De akoestiek van de ruimte en de plaatsing in de ruimt en ten opzichte van de luisteraar zijn van invloed op de prestaties van de speakers. Door hieromtrent aanpassingen door te voeren kunt u het gewenste resultaat krijgen. Stereobeleving is onnauwkeurig en niet gecentraliseerd: plaats de speakers dichter bij elkaar en/of plaats ze richting de luisterpositie. Het geluid is hard, schreeuwend: waarschijnlijk is de akoestiek in de kamer niet goed (te veel galm). Zorg voor absorberende materialen (tapijten, sofa’s, wandkleden, gordijnen,...) en weerkaatsende materialen (meubels) om de resonanties te absorberen of te verspreiden.38 CHORA

826-D Handleiding Het geluid is vlak, gedempt: zorg voor minder absorberende materialen in de kamer, het geluid kan zich niet verspreiden. Zoek een goede balans tussen absorberende materialen en weerkaatsende materialen. Zorg er in elk geval voor dat de muur achter de speakers goed is om het geluid te weerkaatsen, zodat het geluid zich op de juiste manier ontwikkelt. Andersom moet de muur achter de luisterpositie in het ideale geval absorberend zijn, omdat weerkaatsing hier een negatieve invloed heeft op het stereogeluid. Het meubilair kan tegen de zijmuren worden geplaatst om de geluidsgolven te verspreiden en om bepaalde frequentiezones, met name in het middenbereik, niet te activeren (onderdrukking van ‘flutterecho’). Aanpassingsperiode De luidsprekersystemen die worden gebruikt bij Chora-luidsprekers zijn complexe mechanische apparaten en vereisen een aanpassingsperiode om optimaal te functioneren en zich aan te passen aan de temperatuur en de vochtigheid van uw omgeving. Deze aanpassingsperiode verschilt naargelang de omstandigheden en kan een aantal weken duren. Om dit proces te versnellen, adviseren wij u om uw luidsprekers twintig uur achter elkaar te laten werken. Wanneer de functies van de luidspreker volledig gestabiliseerd zijn, kunt u volop genieten van de prestaties van uw Chora-luidsprekers. Bijzondere voorzorgsmaatregelen Wat betreft het onderhoud van uw Chora-speakers, is afstoffen met een droge doek voldoende. As de luidspreker echt vuil is, kunt u een licht vochtige doek gebruiken. Gebruik nooit oplosmiddelen, schoonmaakmiddelen, alcohol of bijtende producten, krabbers of schuursponsjes om de behuizing schoon te maken. Houd de speakers uit de buurt van hittebronnen. Keuze van versterker Het grootste gevaar voor beschadiging van een versterker en de speakers is niet een teveel aan vermogen maar net een tekort aan vermogen. Als het volume te hoog is, kan de versterker verzadigd raken en parasitaire signalen opwekken die de tweeter kunnen beschadigen. De dynamische capaciteit en de definitie van Chora-speakers is hoog genoeg om de kwaliteiten en gebreken van de versterkers waaraan ze zijn gekoppeld te benadrukken. Uw verkoper kan u helpen op basis van uw voorkeuren en budget het juiste product te kiezen. Audio-/videoversterker Zorg ervoor dat uw versterker Dolby Atmos® ondersteunt. Aanbevelingen:

• Indien uw versterker is uitgerust met autokalibratie, controleer dan of de versterker over de meest recente firmware beschikt.

• Indien u de versterker handmatig configureert, raden we u het volgende ten zeerste aan: - Stel de Dolby Atmos®-speaker in op “Small”; - Verdubbel de afstand van de Dolby Atmos®-speakers ten opzichte van de frontspeakers; - Verhoog het geluidsniveau tot u het gewenste resultaat hebt bereikt. Garantievoorwaarden Alle Focal-luidsprekers zijn gedekt door een garantie die is bepaald door de officiële Focal-distributeur in uw land. Uw distributeur kan alle details over de garantievoorwaarden verstrekken. De garantie dekt ten minste de juridisch bepaalde garanties die van kracht zijn in het land waar de oorspronkelijke aankoopfactuur is afgegeven. Geproduceerd onder licentie van Dolby Laboratories. Dolby, Dolby Atmos, en het ‘dubbel-D’-symbool zijn handelsmerken van Dolby Laboratories.39 ПРОЧЕСТЬ В ПЕРВУЮ ОЧЕРЕДЬ! ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ!

Correcte verwijdering van dit product. Deze markering geeft aan dat dit product in de EU niet samen met ander huishoudelijk afval mag worden weggegooid. Om het milieu en de gezondheid van de mens te beschermen, dient u het product op verantwoorde wijze te recyclen om hergebruik van materiële hulpbronnen te stimuleren. U kunt uw gebruikte apparaat retourneren bij een recyclepunt of milieustation, of neem contact op met de winkel waar u het product hebt gekocht. Zo kan het product op verantwoorde wijze worden gerecycled.62 CHORA
