BEDIENUNGSANLEITUNG Chora 826D FOCAL

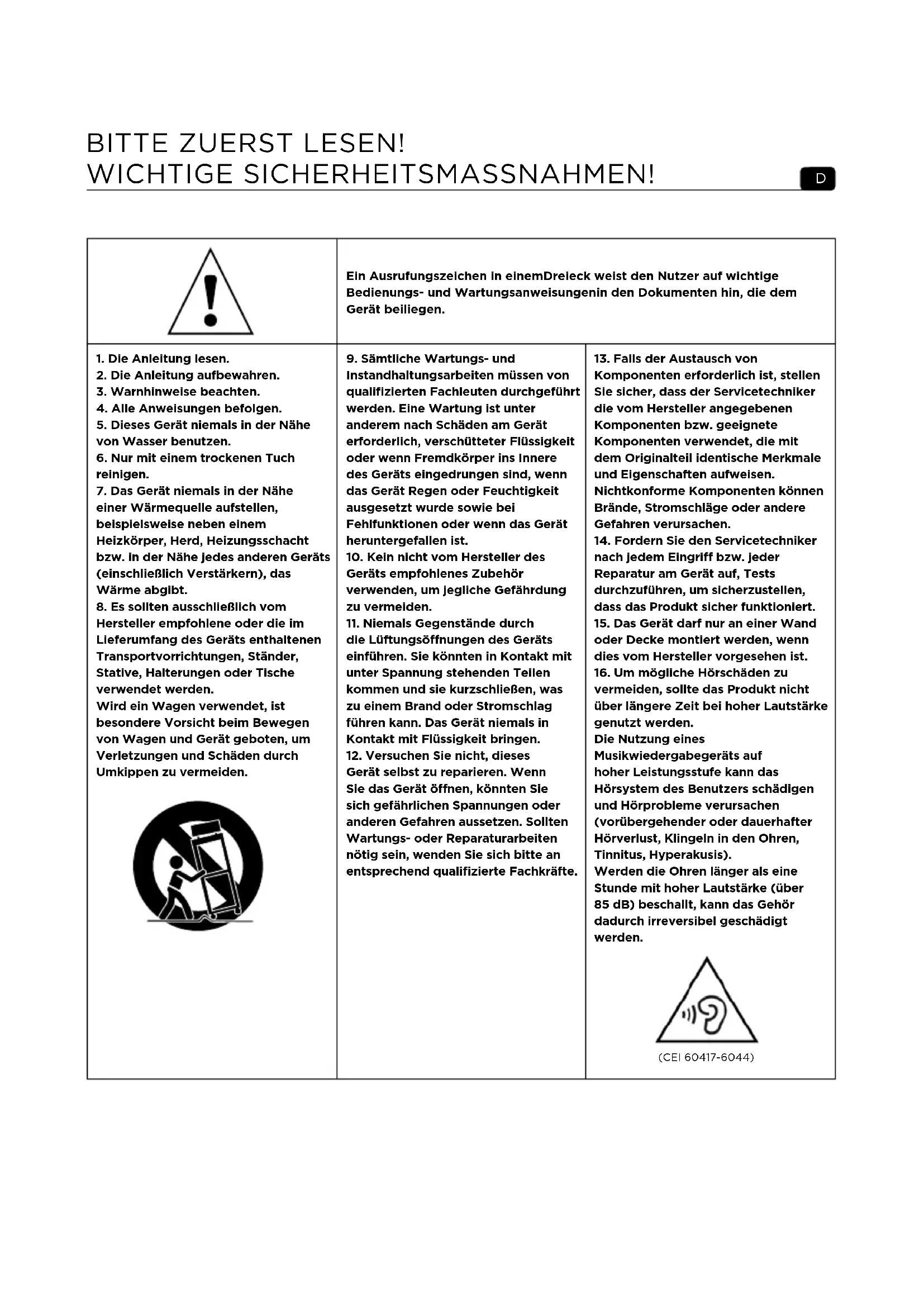

Ein Ausrufungszeichen in einemDreieck weist den Nutzer auf wichtige Bedienungs- und Wartungsanweisungenin den Dokumenten hin, die dem Gerät beiliegen.

1. Die Anleitung lesen.

2. Die Anleitung aufbewahren.

3. Warnhinweise beachten.

4. Alle Anweisungen befolgen.

5. Dieses Gerät niemals in der Nähe

von Wasser benutzen.

6. Nur mit einem trockenen Tuch

7. Das Gerät niemals in der Nähe

einer Wärmequelle aufstellen, beispielsweise neben einem Heizkörper, Herd, Heizungsschacht bzw. in der Nähe jedes anderen Geräts (einschließlich Verstärkern), das Wärme abgibt.

8. Es sollten ausschließlich vom

Hersteller empfohlene oder die im Lieferumfang des Geräts enthaltenen Transportvorrichtungen, Ständer, Stative, Halterungen oder Tische verwendet werden. Wird ein Wagen verwendet, ist besondere Vorsicht beim Bewegen von Wagen und Gerät geboten, um Verletzungen und Schäden durch Umkippen zu vermeiden.

9. Sämtliche Wartungs- und

Instandhaltungsarbeiten müssen von qualifizierten Fachleuten durchgeführt werden. Eine Wartung ist unter anderem nach Schäden am Gerät erforderlich, verschütteter Flüssigkeit oder wenn Fremdkörper ins Innere des Geräts eingedrungen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde sowie bei Fehlfunktionen oder wenn das Gerät heruntergefallen ist.

10. Kein nicht vom Hersteller des

Geräts empfohlenes Zubehör verwenden, um jegliche Gefährdung zu vermeiden.

11. Niemals Gegenstände durch

die Lüftungsönungen des Geräts einführen. Sie könnten in Kontakt mit unter Spannung stehenden Teilen kommen und sie kurzschließen, was zu einem Brand oder Stromschlag führen kann. Das Gerät niemals in Kontakt mit Flüssigkeit bringen.

12. Versuchen Sie nicht, dieses

Gerät selbst zu reparieren. Wenn Sie das Gerät önen, könnten Sie sich gefährlichen Spannungen oder anderen Gefahren aussetzen. Sollten Wartungs- oder Reparaturarbeiten nötig sein, wenden Sie sich bitte an entsprechend qualifizierte Fachkräfte.

13. Falls der Austausch von

Komponenten erforderlich ist, stellen Sie sicher, dass der Servicetechniker die vom Hersteller angegebenen Komponenten bzw. geeignete Komponenten verwendet, die mit dem Originalteil identische Merkmale und Eigenschaften aufweisen. Nichtkonforme Komponenten können Brände, Stromschläge oder andere Gefahren verursachen.

14. Fordern Sie den Servicetechniker

nach jedem Eingri bzw. jeder Reparatur am Gerät auf, Tests durchzuführen, um sicherzustellen, dass das Produkt sicher funktioniert.

15. Das Gerät darf nur an einer Wand

oder Decke montiert werden, wenn dies vom Hersteller vorgesehen ist.

16. Um mögliche Hörschäden zu

vermeiden, sollte das Produkt nicht über längere Zeit bei hoher Lautstärke genutzt werden. Die Nutzung eines Musikwiedergabegeräts auf hoher Leistungsstufe kann das Hörsystem des Benutzers schädigen und Hörprobleme verursachen (vorübergehender oder dauerhafter Hörverlust, Klingeln in den Ohren, Tinnitus, Hyperakusis). Werden die Ohren länger als eine Stunde mit hoher Lautstärke (über 85 dB) beschallt, kann das Gehör dadurch irreversibel geschädigt werden. (CEI 60417-6044)19 CHORA

826-D Deutsch Registrieren Sie Ihr Produkt online, um Ihre Focal-JMlab-Garantie zu bestätigen: www.focal.com/warranty Gebrauchsanleitung Vielen Dank, dass Sie sich für Focal-Lautsprecher entschieden und unsere Philosophie „Listen Beyond“ anwenden. Diese Hochleistungslautsprecher zeichnen sich durch die neuesten Verbesserungen von Focal im Design von Lautsprechern aus, sei es für High-Fidelity-Sound oder Heimkino. Um den vollen Leistungsumfang unserer Einbaulautsprecher zu nutzen, empfehlen wir Ihnen, die in diesem Handbuch enthaltenen Anweisungen aufmerksam durchzulesen und dieses sorgfältig für die spätere Bezugnahme aufzubewahren. Handhabung (Abb. A) Lautsprecher der Serie Chora 826-D wiegen mehr als 20 kg. Wir empfehlen dringend, dass Anheben der Lautsprecher beim Auspacken und bei der Installation durch 2 Personen erfolgt. Die Lautsprecher der Modellreihe Chora besitzen scharfe Kanten. Achten Sie darauf, sich bei der Handhabung Ihrer Lautsprecher nicht zu verletzen. Befestigung der Basis (Abb. B) Um die Basis am Lautsprecher zu befestigen, stellen Sie den Lautsprecher horizontal auf eine feste Unterlage (z. B. einen Tisch) und achten Sie darauf, dass die Holzoberfläche nicht beschädigt wird. Richten Sie die Basis gegenüber den Befestigungslöchern aus, positionieren Sie die 4 mitgelieferten Schrauben und ziehen Sie diese mit dem mitgelieferten Inbusschlüssel an. Achten Sie darauf, dass die Basis richtig nach oben zeigt (oberer Teil an der Vorderseite des Lautsprechers). Montieren Sie anschließend einfach die Gummistopfen oder Spikes zur akustischen Entkopplung in Abhängigkeit des Untergrundes, auf dem Ihre Lautsprecher installiert werden. Bei festen Bodenbelägen empfiehlt sich der Einsatz der Gummistopfen, wohingegen Teppichbeläge die Verwendung von Spikes erforderlich machen, um die notwendige Stabilität zu gewährleisten. Stoffhalter (Abb. C) Chora-Lautsprecher werden mit Stoffhaltern zum Schutz der Lautsprecher geliefert. Dank des magnetischen Aufhängesystems lassen sich die Stoffhalter kinderleicht befestigen und abnehmen. Wir empfehlen Ihnen, diese beim Musikgenuss zu entfernen, um die bestmögliche Leistung des Produktes zu genießen. Dolby Atmos® (Abb. D) Ihre Lautsprecher des Typs 826-D unterstützen Dolby Atmos®. Der Lautsprecher besitzt einen Lautsprecher auf der Oberseite, der nach oben gerichtet ist, um Deckenreflexionen und die Wirkung von Dolby Atmos® zu erreichen. Die Technologie Dolby Atmos® ermöglich 3D-Schallausbreitung und integriert die vertikale Dimension, d. h. die Ausbreitung von Schall über eine neue Quelle der Schallabstrahlung: die Raumdecke. Diese neue Dimension bringt Präzision und Realismus in ein mehrkanaliges Klangerlebnis, das einem Heimkino gerecht wird (Abb. D). Mit dem Ziel der Weiterentwicklung der Produkte behält sich Focal-JMlab das Recht vor, die technischen Spezifikationen seiner Produkte ohne Vorankündigung zu verändern. Bilder haben keinen vertraglichen Charakter.20 CHORA

826-D Gebrauchsanleitung Anschlüsse (Abb. E) Anschlüsse der Serie Chora bieten zuverlässige, vielseitige Kontakte für abisolierte Kabel (bis zu einem Durchmesser von 4 mm), Gabelklemmen oder Bananenstecker. Es ist unbedingt erforderlich, die Anschlusspolarität sowohl des Lautsprechers als auch des Verstärkers zu beachten. Der mit „+“ gekennzeichnete Anschluss muss mit dem positiven Ausgang des Verstärkers und der mit „-“ gekennzeichnete Anschluss mit der negativen Klemme verbunden werden. Das Stereobild und die Basswiedergabe würde ernsthaft beeinträchtigt, wenn diese Bedingungen nicht eingehalten würden. Wählen Sie hochwertige Kabel mit einem ihrer Länge entsprechenden Querschnitt. Ihr Händler wird Sie gerne beraten. Anschlüsse für Dolby-Atmos® (Abb. E) Achten Sie auf die auf der Rückseite des Lautsprechers befindlichen Anschlüsse. Der obere Anschluss entspricht dem Lautsprecher auf der Oberseite des Lautsprechers, der Effekte für Dolby Atmos® Effekte wiedergibt. Der untere Anschluss gehört zum Lautsprechertreiber auf der Vorderseite des Lautsprechers (Abb. E). Positionierung (Abb. F, G, H, I) Diese Lautsprecher wurden für eine möglichst detailgetreue Wiedergabe aller Arten von Musik- oder Heimkino-Programmen entwickelt. Dennoch empfehlen wir, die folgenden einfachen Regeln zu befolgen, um ihre Leistung zu optimieren und eine gute klangliche Balance und ein realistisches Klangbild zu gewährleisten. Die Lautsprecher sollten symmetrisch zum Hörbereich ausgerichtet sein und im Idealfall mit diesem ein gleichseitiges Dreieck bilden. Diese Abstände können jedoch angepasst werden, um den idealen Kompromiss entsprechend der Gestaltung Ihres Innenraums zu finden (Abb. F). Die Lautsprecher sollten auf gleicher Höhe, in der gleichen horizontalen Ebene platziert werden. Im Idealfall sollte der Hochtöner in gleicher Höhe wie die Ohren des Hörers in seiner gewöhnlichen Hörposition positioniert werden (Abb. G). Stellen Sie Ihre Lautsprecher nicht zu nah an einer Raumecke auf und platzieren Sie diese nicht zu nah an einer Wand. Dies führt zu unerwünschten Raumresonanzen und erhöht die Basswiedergabe künstlich. Wenn der Basspegel hingegen als unzureichend erachtet wird, können Sie versuchen, die Lautsprecher näher an eine Wand zu bewegen, um den Basspegel wieder auszugleichen (Abb. H). Für ein Heimkino-Setup beachten Sie bitte die Abbildung I für die Aufstellung Ihrer Lautsprecher (Abb. I). VORSICHT Bei der Installation eines Systems mit Dolby Atmos® ist es ratsam, dass sich keine Hindernisse (Regal, Lampe usw.) in weniger als 1 m Abstand über dem Lautsprecher Chora 826-D befinden, die die Reflexion des Dolby Atmos®-Schalls von der Decke beeinträchtigen könnten. Optimierung (Abb. J) Für Perfektionisten gibt es eine Formel für optimale Positionierung: Wenn A der Abstand von der Mitte des Basslautsprechers bis zum nächsten Boden oder zur nächsten Wand ist, und B der Abstand zum nächsten Boden oder zur nächsten Wand und C der größte Abstand (A < B < C) ist, dann legt B2 = AC die ideale Position der Lautsprecher fest.

• Beispiel: Wenn sich der Mittelpunkt des Basslautsprechers 50 cm von der Rückwand (A) und 60 cm über dem Boden (B) befindet, dann ist die Seitenwand idealerweise 72 cm entfernt.[C = B2 ⁄ A = 72 cm]. Anwendungsempfehlungen Das Verhalten der Lautsprecher hängt von der Akustik des Hörraums, von der richtigen Positionierung der Lautsprecher im Raum und von der Position des Hörers ab.21 CHORA

826-D Gebrauchsanleitung Es ist möglich, jeden dieser Parameter zu optimieren, um den gewünschten Effekt zu erzielen oder zu verbessern. Die Stereowahrnehmung ist ungenau und schlecht zentriert: Versuchen Sie, die Lautsprecher näher zueinander zu positionieren und/oder zum Hörplatz zu auszurichten. Der Klang ist hart, aggressiv: Die Akustik Ihres Hörraumes ist wahrscheinlich zu nachhallend. Erwägen Sie die Verwendung schallabsorbierender Materialien (Teppiche, Polstermöbel, Wandteppiche, Vorhänge usw.) und schallreflektierender Materialien (Möbel), um Resonanzen zu absorbieren oder zu streuen. Der Klang ist „flach“, erstickt: Es gibt zu viele schallabsorbierende Materialien im Raum, der Klang wird geschluckt und hat keine Wirkung. Suchen Sie den besten Kompromiss zwischen schallabsorbierenden und schallreflektierenden Materialien in Ihrem Raum. Im Allgemeinen sollte sich eine reflektierende Wand hinter den Lautsprechern befinden, damit sich der Klang richtig entwickelt. Die Wand hinter dem Hörbereich hingegen sollte idealerweise schallabsorbierend sein, um zu vermeiden, dass Rückreflexionen das Stereobild stören. Möbel können sinnvoll in der Nähe der Seitenwände des Raumes platziert werden, um Schallwellen zu streuen und sicherzustellen, dass bestimmte Frequenzbereiche nicht angeregt werden, insbesondere im Mitteltonbereich (Unterdrückung von Flatterechos). Einspielzeit Die in Chora-Lautsprechern verwendeten Lautsprechertreiber sind komplexe mechanische Komponenten, die eine gewisse Anpassungszeit benötigen, um optimale Leistung zu bringen und sich an die Temperatur und Luftfeuchtigkeit der Hörumgebung anzupassen. Die Einspielzeit hängt von verschiedenen Faktoren ab und kann mehrere Wochen betragen. Um die Einbruchszeit zu verkürzen, empfehlen wir, die Lautsprecher ca. zwanzig Stunden hintereinander zu betreiben. Sobald sich die Eigenschaften der Lautsprecher vollständig stabilisiert haben, können Sie die Leistung Ihrer Chora-Lautsprecher in vollen Zügen genießen. Besondere Vorsichtsmaßnahmen Die einzige Pflege, die Ihr Chora-Lautsprecher benötigt, ist Abstauben mit einem trockenen Tuch. Wenn Ihr Lautsprecher verschmutzt ist, empfehlen wir, ihn einfach mit einem feuchten Tuch zu reinigen. Verwenden Sie niemals Lösungsmittel, Reinigungsmittel, alkoholhaltige oder korrosive Produkte, Schaber oder Scheuermittel, um die Oberfläche eines Lautsprechers zu reinigen. Halten Sie die Lautsprecher von Wärmequellen fern. Wahl des richtigen Verstärkers Es ist nicht übermäßige Verstärkerleistung, die Ihre Lautsprecher und Lautsprechertreiber beschädigen kann, sondern zu geringe Leistung. Wenn die Lautstärke zu hoch eingestellt wird, geht der Verstärker in seine Begrenzung und erzeugt parasitäre Signale, die den Hochtöner beschädigen können. Die dynamische Kapazität und Definition von Chora-Lautsprechern kann die Stärken und Schwächen des angeschlossenen Verstärkers aufdecken. Ihr Händler kann Ihnen helfen, den Verstärker auszuwählen, der am besten zu Ihrem Geschmack und Budget passt. Audio/video-Verstärker Bitte stellen Sie sicher, dass Ihr Verstärker kompatibel zu Dolby Atmos® ist. Empfehlungen:

• Wenn Ihr Verstärker mit einer Autokalibrierfunktion ausgestattet ist, stellen Sie sicher, dass Ihr Verstärker über die neueste Firmware verfügt.

• Wenn Sie den Verstärker manuell konfigurieren, empfehlen wir Ihnen dringend Folgendes: - Einstellung der Dolby-Atmos®-Lautsprecher nach „Small“ (klein). - Verdoppeln des Abstandes der Dolby-Atmos®-Lautsprecher im Vergleich zu den Frontlautsprechern. - Erhöhen der Lautstärke, bis das gewünschte Ergebnis erreicht ist.22 CHORA

826-D Garantiebedingungen Alle Focal-Produkte werden von einer Garantie abgedeckt, die von der offiziellen Focal-Vertriebsgesellschaft Ihres Landes ausgearbeitet wurde. Diese kann Ihnen weiterführende Informationen zu den Garantiebedingungen zur Verfügung stellen. Die Garantie umfasst mindestens die Bedingungen, die vom Gesetzgeber des Landes, in dem der Original- Kaufbeleg ausgestellt wurde, eingeräumt werden. Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio und das Doppel-D-Symbol sind Marken der Dolby Laboratories. Gebrauchsanleitung23 LEGGERE PRIMA DELL’USO! IMPORTANI PRECAUZIONI DI SICUREZZA!

Ordnungsgemäße Entsorgung des Produkts. Diese Kennzeichnung weist darauf hin, dass dieses Produkt innerhalb der EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Als Präventivmaßnahme für die Umwelt und die menschliche Gesundheit muss auf eine verantwortungsbewusste Wiederverwertung zur Förderung der Wiederverwendung von materiellen Ressourcen geachtet werden. Für die Rückgabe von Gebrauchtgeräten verwenden Sie bitte zur Verfügung stehende Rückgabe- und Recyclingsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben. Letzterer kann das Gerät sicher dem Wertstoffkreislauf zuführen.
