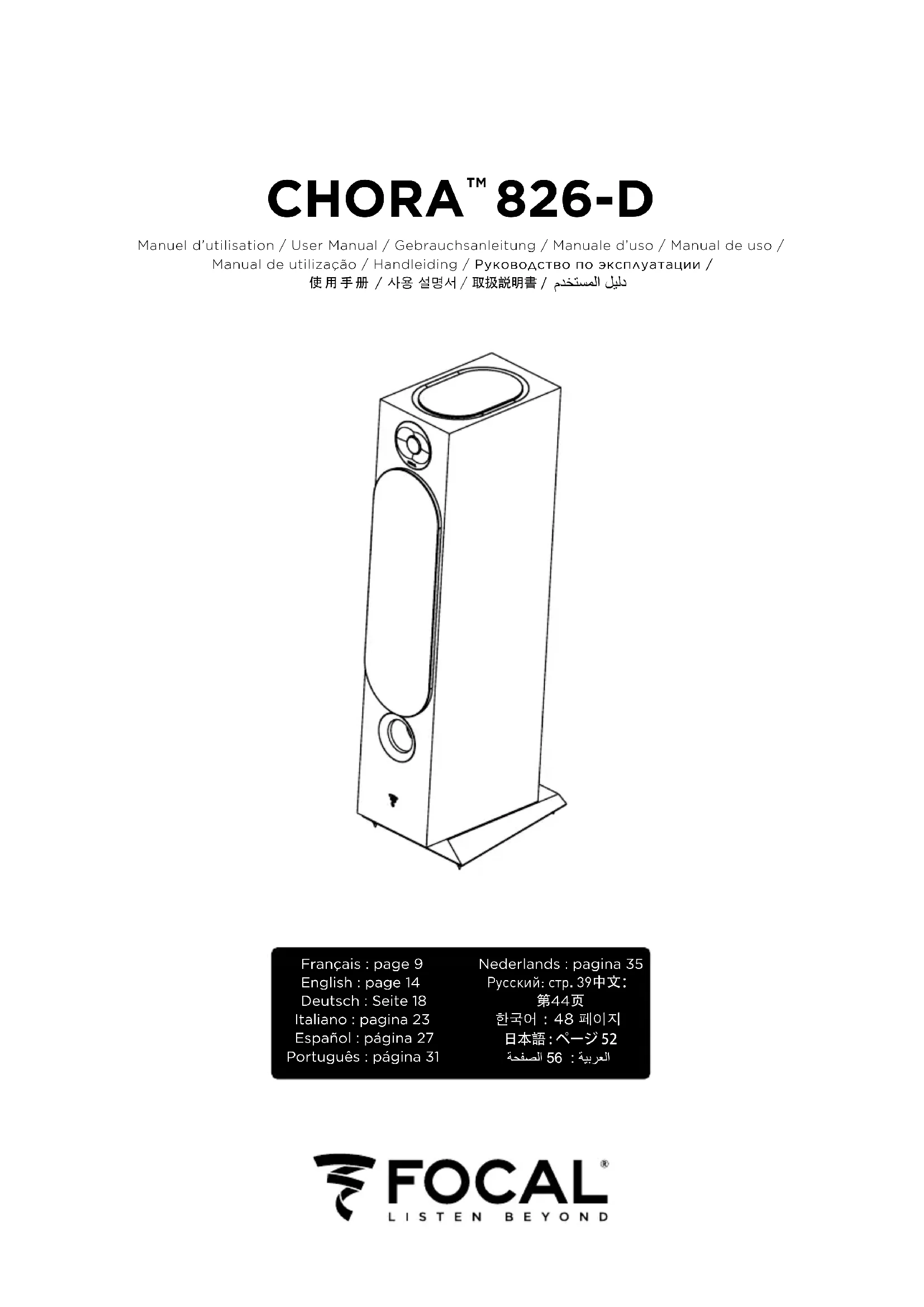

MODE D'EMPLOI Chora 826D FOCAL

AVEC PORTE-TISSU SANS PORTE-TISSU ORIENTATION 1 ORIENTATION 2 ORIENTATION 3 Vue de ¾ avec et sans porte tissu3 CHORA

ECHELLE 1 : 4 Vue de prol sans porte tissu Vue bornier Vue porte-tissu ATMOS AVEC PORTE-TISSU SANS PORTE-TISSU ORIENTATION 1 ORIENTATION 2 ORIENTATION 3 Vue de ¾ avec et sans porte tissu4 CHORA

AVEC PORTE-TISSU SANS PORTE-TISSU ORIENTATION 1 ORIENTATION 2 ORIENTATION 3 Vue de ¾ avec et sans porte tissu ACDÉTAIL CECHELLE 1 : 4Vue de prol sans porte tissuVue bornierVue porte-tissu ATMOS

ECHELLE 1 : 4 Vue de prol sans porte tissu Vue bornier Vue porte-tissu ATMOS7 CHORA

Le point d’exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de l’appareil.

3. Prendre en considération les mises

4. Suivre toutes les instructions.

5. Ne pas utiliser cet appareil en

6. Nettoyer uniquement avec un

7. Ne pas installer l’appareil à

proximité d’une source de chaleur tel un radiateur, une cuisinière, une bouche de chauage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.

8. N’utiliser que les appareils de

manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l’appareil. Lorsqu’un chariot est utilisé,redoublez de prudence lors du déplacement de l’ensemble chariot/ appareil afin d’éviter toutes blessures par basculement.

9. Toute tâche de maintenance

doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l’appareil, le déversement de liquide ou l’insertion d’objets à l’intérieur de l’appareil, l’exposition à la pluie ou à l’humidité, le mauvais fonctionnement ou le renversement de l’appareil.

10. Ne pas utiliser d’accessoires non

recommandés par le fabricant de l’appareil afin d’éviter tout risque.

11. Ne jamais insérer un quelconque

objet par les trous de ventilation de l’appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l’appareil.

12. Ne tentez pas de réparer cet

appareil par vos propres moyens; l’ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d’autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.

13. Lorsque le remplacement

de composants est nécessaire, assurez-vous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l’exemplaire d’origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.

14. Après toute intervention ou

réparation sur l’appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.

15. L’appareil ne doit être monté

sur un mur ou au plafond que si le constructeur le prévoit.

16. Afin d’éviter des dommages

auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L’écoute d’enceintes à forte puissance peut endommager l’oreille de l’utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d’oreille, acouphènes, hyperacousie). L’exposition des oreilles à un volume excessif (supérieur à 85dB) pendant plus d’une heure peut endommager l’ouïe irréversiblement. (CEI 60417-6044)10 CHORA

826-D Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles. Français Pour validation de la garantie Focal-JMlab, il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie Manuel d’utilisation Nous vous remercions d’avoir choisi les enceintes Focal et de partager avec nous notre philosophie “Listen Beyond”. Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute-fidélité et le Home Cinéma. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement. Manutention (fig. A) Les enceintes Chora 826-D pèsent plus de 20 kg. Il est fortement conseillé de les soulever à deuxpersonnes lors du déballage et de l’installation. Les enceintes Chora présentent des angles vifs. Prenez garde à ne pas vous blesser lorsque vous manipulez vos enceintes. Fixation de la base (fig. B) Pour fixer la base à l’enceinte, posez l’enceinte horizontalement sur un support rigide (type table) en prenant soin de ne pas endommager l’ébénisterie. Présentez la base en face des trous de fixation, positionnez les 4vis fournies et serrez-les à l’aide de la clé Allen fournie. Veillez à positionner la base dans le bon sens (partie haute à l’avant de l’enceinte). Il vous suffit ensuite d’assembler les patins en caoutchouc ou les pointes de découplages selon le type de sol sur lequel votre enceinte sera installée. Pour un sol rigide, préférez l’utilisation des patins en caoutchouc. Si vous installez votre enceinte sur de la moquette, les pointes seront de rigueur pour assurer une bonne stabilité. Porte-tissus (fig. C) Les enceintes Chora sont livrées avec des porte-tissus permettant de protéger les haut-parleurs. Vous pouvez les mettre ou les enlever facilement grâce à leur système d’accroche magnétique. Nous vous conseillons de les retirer lorsque vous écoutez de la musique afin de profiter des meilleures performances de vos enceintes. Dolby Atmos® (fig. D) Vos enceintes Chora 826-D sont compatibles Dolby Atmos®. L’enceinte possède un haut-parleur sur le dessus, dirigé vers le haut, afin d’utiliser les réflexions au plafond pour obtenir les effets Dolby Atmos®. La technologie Dolby Atmos® offre un son en 3 dimensions (3D), en intégrant la dimension verticale, c’est- à-dire la propagation du son depuis une nouvelle source d’émission sonore : le plafond. Cette nouvelle dimension apporte précision et réalisme pour une expérience sonore multicanale digne des salles de cinéma (fig. D).11 CHORA

826-D Manuel d’utilisation Branchements (fig. E) Les connecteurs des Chora assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu’à 4 mm de diamètre), fourches ou fiche banane. Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l’amplificateur, le connecteur marqué "-" sur la borne négative. Si cette condition n’est pas respectée, l’image stéréo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité de section appropriés à la longueur : votre revendeur saura vous conseiller. Branchement Dolby Atmos® (fig. E) Veillez à bien respecter les connecteurs indiqués à l’arrière de l’enceinte. Le connecteur du haut correspond au haut-parleur du dessus de l’enceinte, qui reproduit les effets Dolby Atmos®. Le connecteur du bas correspond aux haut-parleurs sur le devant l’enceinte (fig. E). Choix de l’emplacement (fig. F, G, H, I) Vos enceintes ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes Home Cinéma. Il convient toutefois d’observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d’écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions particulières d’aménagement (fig. F). Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l’auditeur au point d’écoute habituel (fig. G). Ne placez pas les enceintes trop près d’un angle de la pièce et évitez de trop les rapprocher d’un mur. Ceci aura pour effet d’exciter certaines résonances du local et d’augmenter artificiellement le niveau de grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour le rééquilibrer (fig. H). Dans le cas d’une installation home-cinéma, veuillez vous référer au schéma I pour le placement de vos enceintes (fig. I). ATTENTION Pour une installation Dolby Atmos®, il est recommandé de n’installer aucun obstacle (étagère, lampe, etc.) à moins d’un mètre minimum au-dessus de l’enceinte Chora 826-D, afin de ne pas perturber la réflexion du son Dolby Atmos® au plafond. Optimisation (fig. J) Pour les perfectionnistes, nous donnerons une formule de positionnement optimal : Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B

= AC définit la position idéale de l’enceinte.

• Exemple : Si le centre du boomer est éloigné du mur arrière de 50 cm (A) et à 60 cm du sol (B), alors le mur latéral sera idéalement à 72 cm (C = B

826-D Conseils d’utilisation Le comportement des enceintes dépend de l’acoustique de la pièce, du bon positionnement des enceintes dans celui-ci et de l’emplacement de l’auditeur. Il est possible d’interagir sur ces éléments pour corriger ou améliorer un effet recherché. La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l’une de l’autre et/ou de les orienter vers le point d’écoute. Le son est dur, agressif : l’acoustique de votre pièce est probablement trop réverbérante. Envisagez l’utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideaux…) et réfléchissants (mobilier) pour absorber ou diffuser les résonances. Le son est "plat", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur. D’une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l’inverse, le mur placé derrière la zone d’écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent "polluer" la perception de l’image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d’éviter d’exciter certaines zones de fréquences notamment dans le médium (suppression du "flutter écho"). Période de rodage Les haut-parleurs utilisés dans les enceintes Chora sont des éléments mécaniques complexes qui exigent une période d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et d’humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d’heures consécutives. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter pleinement des performances de vos enceintes Chora. Précautions particulières L’entretien des enceintes Chora se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous vous recommandons simplement l’utilisation d’un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l’enceinte. Éviter la proximité d’une source de chaleur. Choix de l’amplificateur Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au contraire, un défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes Chora sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura vous accompagner dans votre choix, en fonction de vos goûts et de votre budget. Amplification Audio/vidéo Veillez bien à ce que votre amplificateur soit bien compatible Dolby Atmos®. Recommandation :

• Dans le cas où votre amplificateur possède une fonction d’autocalibrage, vérifiez bien que votre amplificateur possède le dernier firmware disponible.

• Dans le cas où vous devez effectuer les réglages manuellement, nous vous recommandons : - de paramétrer vos enceintes Dolby Atmos® en mode «Small». - de doubler la distance des haut-parleurs Dolby Atmos® par rapport aux haut-parleurs frontaux. - d’augmenter le niveau sonore jusqu’à obtention du résultat satisfaisant. Manuel d’utilisation13 CHORA

826-D Conditions de garantie La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel sera réparé ou remplacé et vous sera rendu. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Atmos et le symbole double D sont des marques déposées de Dolby Laboratories. Manuel d’utilisation14 READ FIRST ! IMPORTANT SAFETY INSTRUCTIONS !

Élimination correcte de ce produit. Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l’UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité
