MANUAL DE USUARIO Chora 826D FOCAL

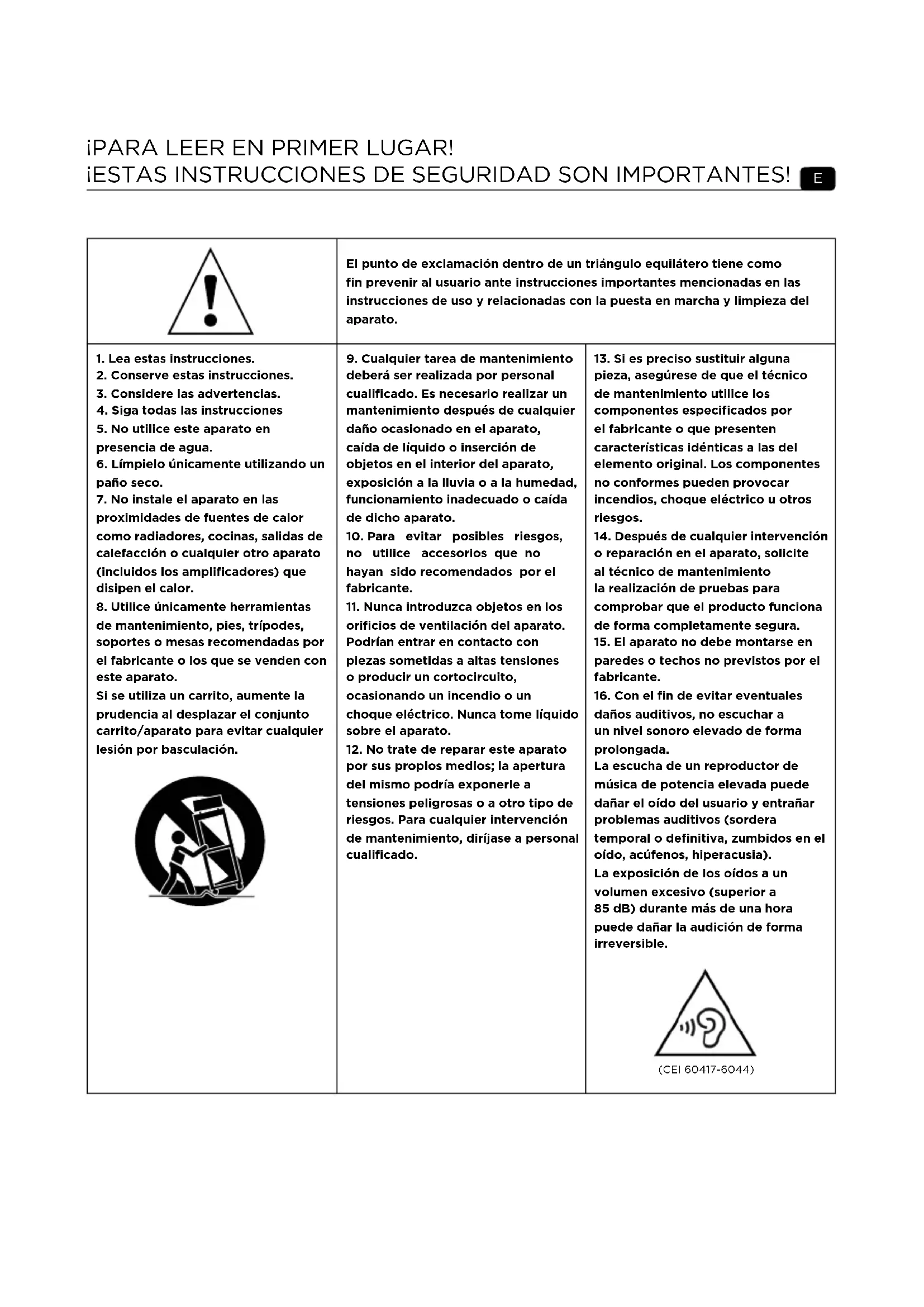

El punto de exclamación dentro de un triángulo equilátero tiene como fin prevenir al usuario ante instrucciones importantes mencionadas en las instrucciones de uso y relacionadas con la puesta en marcha y limpieza del aparato.

3. Considere las advertencias.

4. Siga todas las instrucciones

5. No utilice este aparato en

6. Límpielo únicamente utilizando un

7. No instale el aparato en las

proximidades de fuentes de calor como radiadores, cocinas, salidas de calefacción o cualquier otro aparato (incluidos los amplificadores) que disipen el calor.

8. Utilice únicamente herramientas

de mantenimiento, pies, trípodes, soportes o mesas recomendadas por el fabricante o los que se venden con este aparato. Si se utiliza un carrito, aumente la prudencia al desplazar el conjunto carrito/aparato para evitar cualquier lesión por basculación.

9. Cualquier tarea de mantenimiento

deberá ser realizada por personal cualificado. Es necesario realizar un mantenimiento después de cualquier daño ocasionado en el aparato, caída de líquido o inserción de objetos en el interior del aparato, exposición a la lluvia o a la humedad, funcionamiento inadecuado o caída de dicho aparato.

10. Para evitar posibles riesgos,

no utilice accesorios que no hayan sido recomendados por el fabricante.

11. Nunca introduzca objetos en los

orificios de ventilación del aparato. Podrían entrar en contacto con piezas sometidas a altas tensiones o producir un cortocircuito, ocasionando un incendio o un choque eléctrico. Nunca tome líquido sobre el aparato.

12. No trate de reparar este aparato

por sus propios medios; la apertura del mismo podría exponerle a tensiones peligrosas o a otro tipo de riesgos. Para cualquier intervención de mantenimiento, diríjase a personal cualificado.

13. Si es preciso sustituir alguna

pieza, asegúrese de que el técnico de mantenimiento utilice los componentes especificados por el fabricante o que presenten características idénticas a las del elemento original. Los componentes no conformes pueden provocar incendios, choque eléctrico u otros riesgos.

14. Después de cualquier intervención

o reparación en el aparato, solicite al técnico de mantenimiento la realización de pruebas para comprobar que el producto funciona de forma completamente segura.

15. El aparato no debe montarse en

paredes o techos no previstos por el fabricante.

16. Con el fin de evitar eventuales

daños auditivos, no escuchar a un nivel sonoro elevado de forma prolongada. La escucha de un reproductor de música de potencia elevada puede dañar el oído del usuario y entrañar problemas auditivos (sordera temporal o definitiva, zumbidos en el oído, acúfenos, hiperacusia). La exposición de los oídos a un volumen excesivo (superior a 85 dB) durante más de una hora puede dañar la audición de forma irreversible. (CEI 60417-6044)28 CHORA

826-D Con el fin de mejorar continuamente sus productos, Focal-JMlab se reserva el derecho de modificar sus especificaciones técnicas sin previo aviso. El producto puede presentar diferencias con las imágenes.. Español Para validar la garantía Focal-JMab, ahora también puede registrar su producto en línea: www.focal.com/warranty Manual de uso Le agradecemos que haya elegido unos altavoces Focal y que comparta con nosotros nuestra filosofía «Listen Beyond». Estos altavoces de alto rendimiento cuentan con los últimos avances de diseño tanto para alta fidelidad como para home cinema. Para aprovechar al máximo sus prestaciones, le aconsejamos que lea las instrucciones de este documento y que lo conserve después en un lugar seguro para consultarlo posteriormente. Manutención (fig. A) Los altavoces Chora 826-D pesan más de 20 kg. Es muy recomendable levantarlos entre dos personas durante el desembalaje y la instalación. Los altavoces Chora tienen aristas vivas. Tenga cuidado para no hacerse daño cuando manipule sus altavoces. Montaje de la base (fig. B) Para fijar la base al altavoz, coloque el altavoz horizontalmente sobre una superficie firme (por ejemplo, una mesa), con cuidado de no dañar los acabados de madera. Coloque la base frente a los taladros de fijación, ponga los 4 tornillos que se suministran y apriételos con la llave Allen incluida. Asegúrese de que la base está orientada correctamente (parte elevada en el frontal del altavoz). A continuación, solo tiene que montar las bases de goma o las puntas de desacoplamiento, dependiendo del tipo de suelo sobre el que estará instalado el altavoz. Sobre suelos rígidos, utilice preferentemente las bases de goma. Si instala el altavoz sobre un suelo de moqueta, las puntas serán necesarias para garantizar una estabilidad adecuada. Portatelas (fig. C) Los altavoces Chora se suministran con portatelas que permiten protegerlos. Puede ponerlos o quitarlos fácilmente gracias a su sistema de fijación magnética. Para disfrutar de las mejores prestaciones de sus altavoces, le recomendamos retirarlos cuando esté escuchando música. Dolby Atmos® (fig. D) Sus altavoces 826-D son compatibles con Dolby Atmos®. El altavoz tiene un cono orientado hacia arriba en la parte superior, que aprovecha la reflexión en el techo para conseguir los efectos Dolby Atmos®. La tecnología Dolby Atmos® ofrece un sonido 3D que integra la dimensión vertical, propagando el sonido desde una nueva fuente de emisión: el techo. Esta nueva dimensión aporta precisión y realismo, proporcionando una experiencia de sonido multicanal digna de un auténtico cine en casa (fig. D).29 CHORA

826-D Manual de uso Conexiones (fig. E) Los conectores Chora proporcionan contactos fiables y polivalentes tanto para cables desnudos (de hasta 4 mm de diámetro) como para conectores de horquilla o tipo banana. Es imprescindible respetar la polaridad de los altavoces y del amplificador. El conector marcado como «+» deberá estar conectado a la salida positiva del amplificador, y el conector marcado como «-», al borne negativo. Si no se respeta esta condición, la imagen estereofónica y la percepción de los graves se degradarán considerablemente. Utilice cables de buena calidad y de sección adecuada para la longitud empleada: su vendedor podrá aconsejarle. Conexiones Dolby Atmos® (fig. E) Preste atención a las conexiones que se indican en la parte posterior del altavoz. La conexión superior corresponde al cono situado en la parte superior del altavoz, que reproduce los efectos Dolby Atmos®. La conexión inferior corresponde a los conos frontales del altavoz (fig. E). Posicionamiento (fig. F, G, H, I) Estos altavoces están diseñados para reproducir con la máxima fidelidad cualquier tipo de programa musical o de home cinema. No obstante, es conveniente seguir algunas reglas sencillas para optimizar su rendimiento y garantizar un buen equilibrio tonal y una imagen sonora realista. Los altavoces deben posicionarse simétricamente frente a la zona de escucha, idealmente formando un triángulo equilátero con ella. No obstante, estas distancias pueden modificarse para alcanzar el compromiso ideal en función del diseño de la habitación (fig. F). Los altavoces deben estar a la misma altura y en un mismo plano horizontal. Idealmente, el tweeter debe estar a la altura de los oídos del oyente en su posición de escucha habitual. No ponga los altavoces demasiado cerca de una esquina de la habitación y evite acercarlos demasiado a la pared. Esto tendría por efecto la excitación de ciertas resonancias del local y un aumento artificial del nivel de graves. Por otro lado, si considera que el nivel de graves es insuficiente, puede acercar los altavoces a la pared para reequilibrarlo. En la figura I se muestra la posición de los altavoces para una configuración home cinema (fig. I). ATENCIÓN Para sistemas Dolby Atmos® se recomienda que no haya ningún obstáculo (estantería, lámpara, etc.) a menos de 1 m por encima del altavoz Chora 826-D, ya que podría impedir la reflexión del sonido Dolby Atmos® desde el techo. Optimización (fig. J) A continuación proporcionamos una fórmula de posicionamiento ideal para los más perfeccionistas: Si A es la distancia desde el centro del woofer hasta el suelo o el tabique más cercano, B es la distancia hasta el siguiente suelo o tabique más cercano y C es la mayor distancia (A < B < C), la ecuación B2 = AC define la posición ideal del altavoz.

• Ejemplo: Si el centro del woofer está a 50 cm de la pared trasera (A) y a 60 cm del suelo (B), la separación ideal de la pared lateral será de 72 cm [C = B2 ⁄ A = 72 cm]. Consejos de utilización El comportamiento de los altavoces dependerá de la acústica de la habitación, de la posición de los altavoces en la misma y de la posición del oyente. Es posible actuar sobre estos elementos para corregir o mejorar determinados efectos. Imagen estereofónica imprecisa y descentrada: trate de acercar los altavoces entre sí u oriéntelos hacia el punto de escucha: Sonido duro, agresivo: la acústica de la habitación probablemente tiene demasiada reverberación. Utilice materiales absorbentes (alfombra, muebles tapizados, tapices murales, cortinas...) y reflectantes (mobiliario) para absorber o dispersar las resonancias.30 CHORA

826-D Manual de uso Fabricado bajo licencia de Dolby Laboratories. Dolby, Dolby Atmos y el símbolo de la «doble D» son marcas de Dolby Laboratories.. Sonido «plano», ahogado: demasiados materiales absorbentes en la sala, sonido ahogado y sin relieve. Busque un equilibrio mejor entre materiales absorbentes y reflectantes en la habitación. En general, buscaremos que la pared situada detrás de los altavoces sea de naturaleza reflectante para que el sonido se desarrolle adecuadamente. Por el contrario, la pared situada detrás de la posición de escucha deberá ser absorbente para que la reflexión trasera del sonido no interfiera en la percepción de la imagen estereofónica. El mobiliario colocado en las paredes laterales ayudará a dispersar las ondas sonoras y a evitar así la excitación de determinadas zonas de frecuencia, sobre todo en los medios (supresión del «eco flotante»). Período de rodaje Los motores y los conos empleados en los altavoces Chora son componentes mecánicos complejos que requieren cierto tiempo para funcionar de manera óptima y aclimatarse a la temperatura y la humedad de la sala de escucha. Este período de rodaje varía en función de las condiciones particulares de uso y puede durar varias semanas. Para acelerar el período de rodaje, se recomienda hacer funcionar los altavoces durante aproximadamente veinte horas seguidas. Una vez que las características de los altavoces estén completamente estabilizadas, podrá disfrutar plenamente de las prestaciones de sus altavoces Chora. Precauciones especiales El único mantenimiento que requieren los altavoces Chora es retirar el polvo con un paño seco. Si el altavoz está manchado, le recomendamos que utilice simplemente un paño húmedo. No utilice nunca disolventes, detergentes, productos a base de alcohol o corrosivos, espátulas ni estropajos para limpiar la superficie del altavoz. Mantenga los altavoces alejados de las fuentes de calor. Elección del amplificador Sus altavoces no corren el riesgo de deteriorarse debido a un exceso de potencia del amplificador, sino, al contrario, debido a una potencia insuficiente. En tal caso, si el volumen está demasiado alto, el amplificador satura y genera señales parásitas que pueden estropear el tweeter. La dinámica y la definición de los altavoces Chora son suficientes para poner de manifiesto las virtudes y los defectos del amplificador al que está conectados. Su distribuidor podrá ayudarle a elegir uno en función de sus preferencias y su presupuesto. Amplificación de audio/vídeo Asegúrese de que su amplificador es compatible con Dolby Atmos®. Recomendaciones:

• Si su amplificador tiene una función de calibración automática, asegúrese de disponer de la última versión del firmware.

• Si configura el amplificador manualmente, le recomendamos: - configurar el altavoz Dolby Atmos® como «Small» (pequeño). - duplicar la distancia de los altavoces Dolby Atmos® con respecto a la de los altavoces frontales. - aumentar el nivel hasta obtener el resultado deseado. Condiciones de la garantía Todos los altavoces Focal están cubiertos por una garantía preparada por el distribuidor oficial de Focal en su país. Su distribuidor le proporcionará todos los detalles acerca de las condiciones de la garantía. La extensión de la garantía cubre al menos todo lo contemplado por una garantía legal en vigor en el país en el cual se expidió la factura oficial de compra.31 LEIA PRIMEIRO!

Eliminación correcta de este producto. Este símbolo indica que este producto no debe eliminarse con el resto de residuos domésticos dentro de la UE. Con el objetivo de proteger el medioambiente y la salud pública, recicle de forma responsable para favorecer la reutilización de los recursos materiales. Para devolver su aparato usado, utilice los sistemas de devolución y recogida o póngase en contacto con el vendedor del producto. Este podrá proceder al reciclaje del producto de forma totalmente segura.
