MANUAL DE UTILIZADOR Chora 826D FOCAL

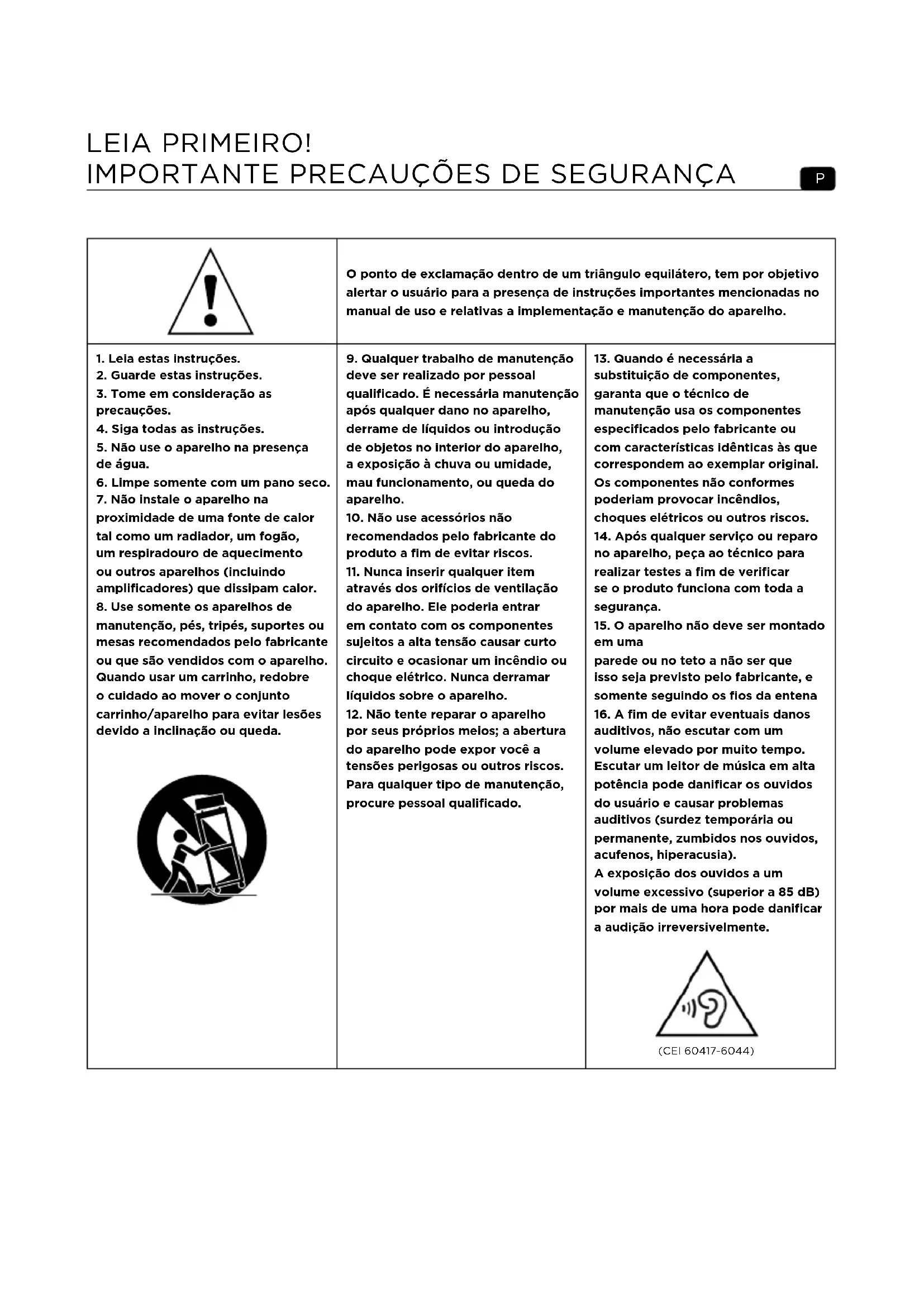

O ponto de exclamação dentro de um triângulo equilátero, tem por objetivo alertar o usuário para a presença de instruções importantes mencionadas no manual de uso e relativas a implementação e manutenção do aparelho.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Tome em consideração as

4. Siga todas as instruções.

5. Não use o aparelho na presença

6. Limpe somente com um pano seco.

7. Não instale o aparelho na

proximidade de uma fonte de calor tal como um radiador, um fogão, um respiradouro de aquecimento ou outros aparelhos (incluindo amplificadores) que dissipam calor.

8. Use somente os aparelhos de

manutenção, pés, tripés, suportes ou mesas recomendados pelo fabricante ou que são vendidos com o aparelho. Quando usar um carrinho, redobre o cuidado ao mover o conjunto carrinho/aparelho para evitar lesões devido a inclinação ou queda.

9. Qualquer trabalho de manutenção

deve ser realizado por pessoal qualificado. É necessária manutenção após qualquer dano no aparelho, derrame de líquidos ou introdução de objetos no interior do aparelho, a exposição à chuva ou umidade, mau funcionamento, ou queda do aparelho.

10. Não use acessórios não

recomendados pelo fabricante do produto a fim de evitar riscos.

11. Nunca inserir qualquer item

através dos orifícios de ventilação do aparelho. Ele poderia entrar em contato com os componentes sujeitos a alta tensão causar curto circuito e ocasionar um incêndio ou choque elétrico. Nunca derramar líquidos sobre o aparelho.

12. Não tente reparar o aparelho

por seus próprios meios; a abertura do aparelho pode expor você a tensões perigosas ou outros riscos. Para qualquer tipo de manutenção, procure pessoal qualificado.

13. Quando é necessária a

substituição de componentes, garanta que o técnico de manutenção usa os componentes especificados pelo fabricante ou com características idênticas às que correspondem ao exemplar original. Os componentes não conformes poderiam provocar incêndios, choques elétricos ou outros riscos.

14. Após qualquer serviço ou reparo

no aparelho, peça ao técnico para realizar testes a fim de verificar se o produto funciona com toda a segurança.

15. O aparelho não deve ser montado

em uma parede ou no teto a não ser que isso seja previsto pelo fabricante, e somente seguindo os fios da entena

16. A fim de evitar eventuais danos

auditivos, não escutar com um volume elevado por muito tempo. Escutar um leitor de música em alta potência pode danificar os ouvidos do usuário e causar problemas auditivos (surdez temporária ou permanente, zumbidos nos ouvidos, acufenos, hiperacusia). A exposição dos ouvidos a um volume excessivo (superior a 85dB) por mais de uma hora pode danificar a audição irreversivelmente. (CEI 60417-6044)32 CHORA

826-D Português A Focal-JMlab reserva-se o direito de modificar as especificações técnicas dos seus produtos sem aviso prévio, em conformidade com a respetiva política de melhoria contínua de produtos. O produto poderá diferir das ilustrações. Para validar a garantia Focal-JMlab, agora é possível registar um produto online: www.focal.com/warranty Manual de utilização Obrigado por escolher as colunas Focal e por partilhar da nossa filosofia «Listen Beyond» (Ouvir mais além). Estas colunas de elevado desempenho dispõem das mais recentes melhorias da Focal na configuração dos altifalantes, quer para som de alta-fidelidade quer para Home Cinema. Para tirar o máximo partido do desempenho das colunas, recomendamos que leia as instruções deste manual do utilizador e, em seguida, o conserve cuidadosamente para futura referência. Manuseamento (fig. A) As colunas Chora 826-D pesam mais de 20 kg. Recomendamos vivamente que sejam levantadas por 2 pessoas durante a desembalagem e a instalação. As colunas Chora têm esquinas. Deve ter-se cuidado para evitar lesões ao manusear as colunas. Fixação da base (fig. B) Para fixar a base à coluna, coloque a coluna na horizontal, numa superfície estável (por exemplo, uma mesa), tendo o cuidado de não danificar a madeira. Alinhe a base oposta aos orifícios de fixação, posicione os 4 parafusos fornecidos e aperte-os usando a chave Allen fornecida. Certifique-se de que a base está com o lado certo virado para cima (parte superior na dianteira da coluna). Depois, basta montar os protetores em borracha ou pontas de desacoplamento, consoante o tipo de chão em que a coluna será instalada. Em solos rígidos, é preferível utilizar os protetores em borracha. Se instalar a coluna em cima de uma carpete, as pontas permitirão assegurar uma melhor estabilidade. Resguardos (fig. C) As colunas Chora são fornecidas com resguardos que permitem proteger os altifalantes. Pode colocá-los ou retirá-los facilmente graças ao seu sistema de fixação magnética. Recomendamos que os retire quando estiver a ouvir música, de modo a usufruir do melhor desempenho das colunas. Dolby Atmos® (fig. D) As suas colunas 826-D suportam Dolby Atmos®. A coluna tem um altifalante na parte de cima, virada para cima, de forma a usar os reflexos do teto para atingir os efeitos Dolby Atmos®. A tecnologia Dolby Atmos® oferece som 3D, integrando a dimensão vertical, ou seja, a propagação de som a partir de uma nova fonte emissora de som: o teto. Esta nova dimensão traz precisão e realismo a uma experiência de som multicanal digna de «home-theater» (fig. D). Ligações (fig. E) Os conectores Chora asseguram contactos multifunções fiáveis para cabos descarnados (até 4 mm de diâmetro), terminais bifurcados ou conectores banana. É imprescindível respeitar a polaridade da coluna e do amplificador. O conector com a marca «+» tem de ser ligado à saída positiva do amplificador, e o conector com a marca «-» tem de ser ligado ao terminal negativo. Se esta condição não for respeitada, a imagem estéreo e a perceção dos graves diminuirão de forma considerável.33 CHORA

826-D Manual de utilização Escolha cabos de boa qualidade com uma secção transversal adequada ao respetivo comprimento: o seu revendedor saberá aconselhá-lo. Ligações Dolby Atmos® (fig. E) Certifique-se de que observa os conectores indicados na parte de trás do altifalante. O conector superior corresponde ao altifalante situado na parte de cima da coluna, que reproduz os efeitos Dolby Atmos®. O conector inferior corresponde aos altifalantes na parte dianteira da coluna (fig. E). Posicionamento (fig. F, G, H, I) Estas colunas foram concebidas para proporcionar a reprodução mais fiel de todos os tipos de música ou programas de Home Cinema. No entanto, convém respeitar algumas regras simples para otimizar o respetivo desempenho e para garantir um bom equilíbrio tonal e uma imagem sonora realista. As colunas devem ser posicionadas simetricamente, viradas para a zona de audição, formando, idealmente, um triângulo equilátero com a mesma. Contudo, estas distâncias podem ser ajustadas de forma a encontrar o compromisso ideal em função da configuração do seu espaço interior (fig. F). As colunas devem ser posicionadas à mesma altura, no mesmo plano horizontal. Idealmente, o tweeter deve ficar colocado à mesma altura dos ouvidos do ouvinte, na posição de audição habitual (fig. G). Não coloque as colunas demasiado perto de um canto da divisão e evite aproximá-las em demasia de uma parede. Isto terá o efeito de estimular algumas ressonâncias indesejadas da divisão e aumentar artificialmente a resposta de graves. Por outro lado, se o nível de graves for considerado insuficiente, pode experimentar deslocar as colunas para mais perto de uma parede, para reequilibrar o nível de graves (fig. H). Para uma configuração de Home Cinema, consulte a figura I quanto à colocação das colunas (fig. I) CUIDADO Com uma instalação Dolby Atmos®, é recomendado que não haja obstáculos (prateleira, candeeiro, etc.) a menos de 1 m acima da coluna Chora 826-D que possam impedir o refletir do som Dolby Atmos® a partir do teto. Otimização (fig. J) Para os perfecionistas, apresentamos uma fórmula de posicionamento ideal: Se A é a distância do centro do woofer até ao chão ou parede mais próxima, B é a distância até ao chão ou parede mais próxima seguinte, e C é a maior distância (A < B < C), a equação B2 = AC define a posição ideal da coluna.

• Exemplo: Se o centro do woofer estiver a uma distância de 50 cm da parede traseira (A) e 60 cm acima do chão (B), então a parede lateral estará, idealmente, a uma distância de 72 cm [C = B2 ⁄ A = 72 cm]. Conselhos de utilização O comportamento das colunas depende da acústica da divisão de audição, do posicionamento correto das colunas na divisão e da localização do ouvinte. É possível utilizar estes parâmetros para obter ou melhorar um efeito pretendido. A perceção do estéreo não é precisa e está mal centrada: experimente deslocar as colunas para mais perto entre si e/ou vire-as para o ponto de audição: O som é desagradável, agressivo: a acústica da divisão de audição é, provavelmente, demasiado reverberante. Pondere utilizar materiais absorventes do som (tapetes, sofá, tapeçarias, cortinas, etc.) e refletores do som (mobiliário) para absorver ou difundir as ressonâncias. O som é «insípido», abafado: há demasiados materiais absorventes do som na divisão, o som é absorvido, não se destaca. Procure melhorar o equilíbrio entre os materiais absorventes e refletores do som presentes na divisão.34 CHORA

826-D Manual de utilização De um modo geral, para o desenvolvimento correto do som, tente fazer com que a parede por trás das colunas seja de natureza refletora. Pelo contrário, a parede atrás da zona de audição idealmente deve ser absorvente para evitar a «poluição» da perceção da imagem estereofónica por reflexos traseiros. O mobiliário poderá ser colocado criteriosamente perto das paredes laterais da divisão para difundir as ondas sonoras e evitar estimular certas gamas de frequências, nomeadamente na gama média (eliminação dos «ecos flutuantes»). Período de rodagem Os altifalantes utilizados nas colunas Chora são componentes mecânicos complexos que requerem algum tempo até se adaptarem para operarem ao seu melhor nível e se ambientarem à temperatura e humidade do ambiente de audição. Este período de rodagem varia consoante as condições observadas e pode prolongar- se durante algumas semanas. Para reduzir o período de rodagem, recomendamos deixar as colunas em funcionamento durante, aproximadamente, vinte horas seguidas. Depois de as características das colunas terem estabilizado por completo, poderá desfrutar do desempenho máximo das suas colunas Chora. Precauções especiais A única manutenção necessária para as colunas Chora consiste em limpar o pó com um pano seco. Se a coluna tiver manchas, recomendamos que utilize apenas um pano húmido. Nunca utilize solventes, detergentes, produtos à base de álcool ou corrosivos, raspadores ou esfregões para limpar a superfície de uma coluna. Mantenha as colunas afastadas de fontes de calor. Escolha do amplificador Não é o excesso, mas antes a falta de potência de um amplificador que pode deteriorar as colunas e os altifalantes. Além disso, se o volume estiver demasiado elevado, o amplificador satura e produz sinais parasitas que podem danificar o tweeter. A capacidade e definição dinâmicas das colunas Chora são suficientes para revelar os pontos fortes e fracos de qualquer amplificador a que estejam ligadas. O seu revendedor saberá acompanhá-lo na sua escolha de amplificador, em função dos seus gostos e do seu orçamento. Amplificação de áudio/vídeo Certifique-se de que o seu amplificador é compatível com Dolby Atmos®. Recomendações:

• Se o seu amplificador estiver equipado com uma função de autocalibragem, certifique-se de que este possui o firmware mais recente.

• Se configurar o amplificador manualmente, recomendamos vivamente: - definir o altifalante Dolby Atmos® para o modo»Small» (Pequeno). - duplicar a distância das colunas Dolby Atmos®, por comparação aos altifalantes dianteiros. - aumentar o nível até obter o resultado pretendido. Condições de garantia Todas as colunas Focal estão cobertas pela garantia elaborada pelo distribuidor oficial da Focal no seu país. O seu distribuidor pode fornecer-lhe todas as informações relativas às condições da garantia. A cobertura da garantia abrange pelo menos o concedido pela garantia legal em vigor no país onde a fatura de compra original foi emitida.35 LUE TÄMÄ ENSIN! TÄRKEITÄ TURVALLISUUSOHJEITA!

Metal parts × O O O O O

Eliminação correta deste produto. Esta marca indica que, na UE, este produto não deve ser eliminado com outro lixo doméstico. Como medida de prevenção para o ambiente e para a saúde humana, deve ser reciclado de modo responsável, para promover a reutilização dos recursos materiais. Para devolver o seu dispositivo usado, recorra aos sistemas de devolução e recolha ou contacte o comerciante em que o produto foi adquirido. Este poderá proceder à reciclagem do produto com toda a segurança.
