PD7010 - Proiettore Planar - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore DLP
Marca	Planar
Modello	PD7010
Tecnologia di visualizzazione	DLP
Ingressi video	HDMI, DVI-D, Componente, PC (VGA), Video composito, S-Video
Correzione trapezio	Sì, regolabile tramite telecomando o proiettore
Messa a fuoco	Manuale (anello)
Zoom	Manuale (anello)
Telecomando	Incluso con 2 batterie AAA
Adattatore da DVI a HDMI	Incluso (solo modello PD4010)
Accessori forniti	Cavo di alimentazione, cavo video componente, CD-ROM (manuale)
Modalità di visualizzazione	16:9, Letterbox, 4:3, Native
Regolazione gamma	Film, Video, Cinema, PC, Foto
Memorie utente	3 tasti di scelta rapida programmabili
Certificazioni	FCC Classe B, UL, c-UL, CE, TUV-GS, CCC
Tipo di lampada	Lampada a mercurio (riciclaggio obbligatorio)
Montaggio	Su piedistallo o a soffitto (non incluso)
Blocco di sicurezza	Compatibile Kensington
Supporto tecnico	[e-mail], [phone]

Domande frequenti - PD7010 Planar

Come accendere il proiettore PD7010?

Rimuovere il coperchio dell'obiettivo. Collegare il cavo di alimentazione al proiettore e alla presa a muro. Premere il pulsante Power sul proiettore o sul telecomando. La spia di alimentazione si accende.

Perché non appare alcuna immagine sullo schermo?

Verificare che il proiettore sia acceso, che i cavi siano collegati correttamente e che i dispositivi collegati siano accesi. Assicurarsi che il computer portatile sia configurato per un display esterno (di solito tramite un tasto funzione). Provare a riavviare i dispositivi nell'ordine corretto.

Come regolare la messa a fuoco dell'immagine?

Ruotare l'anello di messa a fuoco situato sull'obiettivo del proiettore fino a quando l'immagine è nitida. Regolare anche l'anello di zoom per ridimensionare l'immagine.

Come correggere l'effetto trapezio (immagine distorta)?

Utilizzare il pulsante Trapezio sul telecomando o sul proiettore per correggere la distorsione verticale. Idealmente, posizionare il proiettore perpendicolarmente allo schermo.

Cosa fare se il telecomando non funziona?

Verificare che le batterie siano inserite con la polarità corretta e che siano nuove. Puntare il telecomando verso il sensore a infrarossi. Rimuovere gli ostacoli e spegnere le lampade fluorescenti. Se il problema persiste, sostituire le batterie o contattare il supporto.

Come sostituire la lampada del proiettore?

Spegnere il proiettore e scollegare il cavo di alimentazione. Lasciare raffreddare la lampada. Aprire il vano della lampada, rimuovere la vecchia lampada e inserire quella nuova seguendo la guida. Rispettare le istruzioni per il riciclaggio poiché la lampada contiene mercurio.

L'immagine proiettata è sfocata, cosa fare?

Regolare la messa a fuoco e lo zoom del proiettore. Premere il tasto Auto del telecomando per sincronizzare il display. Assicurarsi che la distanza proiettore-schermo sia inferiore a 10 metri e che l'obiettivo sia pulito.

Come collegare un computer portatile al proiettore?

Utilizzare un cavo VGA o HDMI (a seconda delle porte disponibili). Collegare il cavo al proiettore e al portatile. Accendere il proiettore e poi il portatile. Sul portatile, attivare il display esterno tramite il tasto funzione (spesso F4 o F5). Selezionare la sorgente corrispondente sul proiettore con il pulsante Source.

Come scegliere la sorgente di ingresso (HDMI, PC, ecc.)?

Premere il pulsante Source sul telecomando (tasti da 1 a 5). Ogni tasto può essere configurato per una sorgente specifica tramite il menu OSD. Per impostazione predefinita, Source1=HDMI, Source2=Componente, Source3=DVI-D, Source4=PC, Source5=Video/S-Video.

Dove trovare il supporto tecnico per il proiettore Planar PD7010?

Contattare il supporto Planar tramite e-mail all'indirizzo [e-mail] o telefonicamente al [phone]. Gli orari di apertura sono dal lunedì al venerdì, dalle 8:00 alle 20:00 ET e dalle 12:00 a mezzanotte GMT. Consultare anche il sito http://www.planar.com/support.

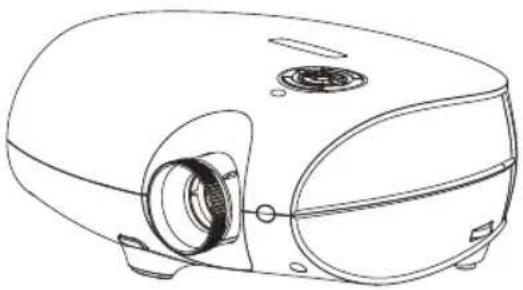

MANUALE UTENTE PD7010 Planar

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

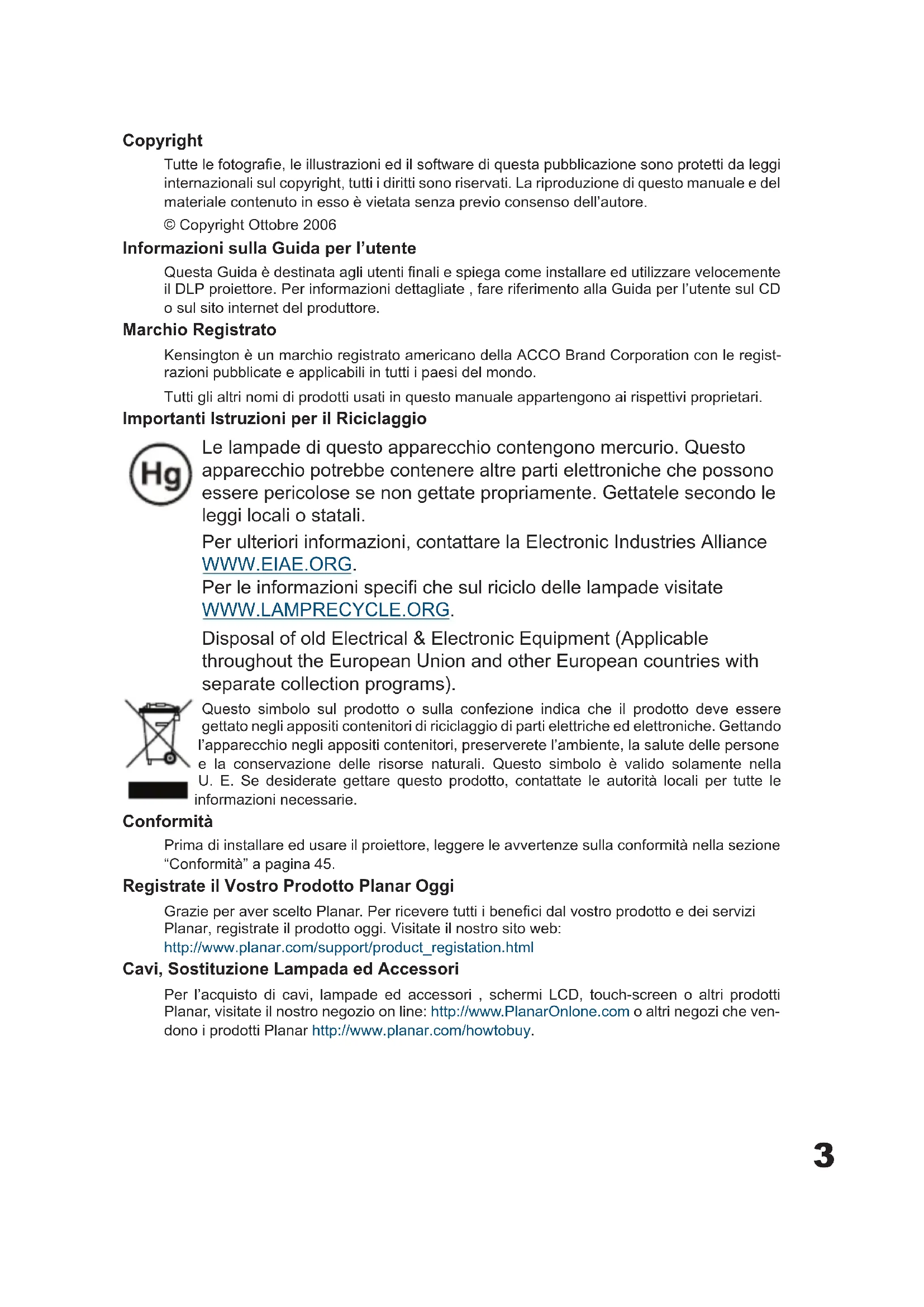

Tutte le fotografie, le illustrazioni ed il software di questa pubblicazione sono protetti da leggi internazionali sul copyright, tutti i diritti sono riservati. La riproduzione di questo manuale e del materiale contenuto in esso è vietata senza previo consenso dell'autore.

© Copyright Ottobre 2006

Informazioni sulla Guida per l'utente

Questa Guida è destinata agli utenti finali e spiega come installare ed utilizzare velocemente il DLP proiettore. Per informazioni dettagliate, fare riferimento alla Guida per l'utente sul CD o sul sito internet del produttore.

Marchio Registrato

Kensington è un marchio registrato americano della ACCO Brand Corporation con le registrazioni pubblicate e applicabili in tutti i paesi del mondo.

Tutti gli altri nomi di prodotti usati in questo manuale appartengono ai rispettivi proprietari.

Importanti Istruzioni per il Riciclaggio

Le lampade di questo apparecchio contengono mercurio. Questo apparecchio potrebbe contenere altre parti elettroniche che possono essere pericolose se non gettate propriamente. Gettatele secondo le leggi locali o statali.

Per ulteriori informazioni, contattare la Electronic Industries Alliance WWW.EIAE.ORG.

Per le informazioni specifi che sul riciclo delle lampade visitate WWW.LAMPRECYCLE.ORG.

Questo simbolo sul prodotto o sulla confezione indica che il prodotto deve essere gettato negli appositi contenitori di riciclaggio di parti elettriche ed elettroniche. Gettando l'apparecchio negli appositi contenitori, preserverete l'ambiente, la salute delle persone e la conservazione delle risorse naturali. Questo simbolo è valido solamente nella U. E. Se desiderate gettare questo prodotto, contattate le autorità locali per tutte le informazioni necessarie.

Conformità

Prima di installare ed usare il proiettore, leggere le avvertenze sulla conformità nella sezione "Conformità" a pagina 45.

Registrate il Vostro Prodotto Planar Oggi

Grazie per aver scelto Planar. Per ricevere tutti i benefici dal vostro prodotto e dei servizi Planar, registrate il prodotto oggi. Visitate il nostro sito web: http://www.planar.com/support/product_registration.html

Cavi, Sostituzione Lampada ed Accessori

Per l'acquisto di cavi, lampade ed accessori, schermi LCD, touch-screen o altri prodotti Planar, visitate il nostro negozio on line: http://www.PlanarOnline.com o altri negozi che vendono i prodotti Planar http://www.planar.com/howtobuy.

CONTENUTO CONFEZIONE

Aprite la confezione con attenzione e controllate che i seguenti articoli siano inclusi:

Telecomando (con due pile alcaline)

Adattatore DVI-HDMI (Solamente PD4010)

Cavo di alimentazione (Per paese)

CD-ROM (Manuale d'istruzioni)

Contattate immediatamente il vostro rivenditore in caso mancassero degli articoli, in caso fossero danneggiati o in caso l'unità non funzionasse.

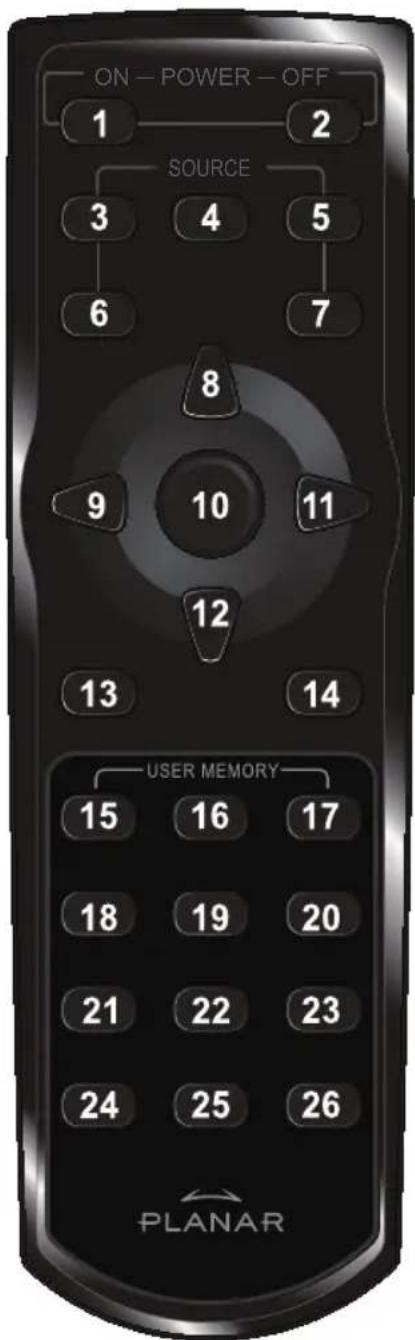

FUNZIONI DEL TELECOMANDO

TASTO ETICHETTA		DESCRIZIONE
1	Accensione	Accende il proiettore
2	Spegnimento	Spegne il proiettore
3	Tasto 1 Confi	gurabile (di default: HDMI)
4	Tasto 2 Confi	gurabile (di default: Componente)
5	Tasto 3 Confi	gurabile (di default: DVI-D)
6	Tasto 4 Confi	gurabile (di default: PC)
7	Tasto 5 Confi	gurabile (di default: Video/S-Video)
8	Freccia su	Permette di navigare il menu OSD
9	Freccia sinistro
10	Invio Invio per le opzioni OSD
11	Freccia destro	Permette di navigare il menu OSD
12	Freccia giù
13	Menu Apre i	menu OSD
14	Exit Uscita dal menu OSD o selezione campi del menu
15	Tasto 1 Settaggio memoria 1
16	Tasto 2 Settaggio memoria 1
17	Tasto 3 Settaggio memoria 1
18	Contrasto Regolazione contrasto
19	Luminosità Regolazione Luminosità
20	Rapp. aspetto	16:9 → Letterbox→ 4:3 → Originale
21	Gamma Film → Video → Cinema → PC → Foto
22	Sovrascansione	Disattiva → Taglia →Zoom
23	Distorsione	Regolazione distorsione
24	Auto Sincronizza automaticamente il settaggio display in modalità RGB
25	Sfondo schermo	Schermo vuoto
26	LED Accende/Spegne la luce LED

ON - POWER - OFF 1 2 SOURCE 3 4 5 6 7 8 9 10 11 12 13 14 USER MEMORY 15 16 17 18 19 20 21 22 23 24 25 26 PLANAR

INSERIRE LE BATTERIE DEL TELECOMANDO

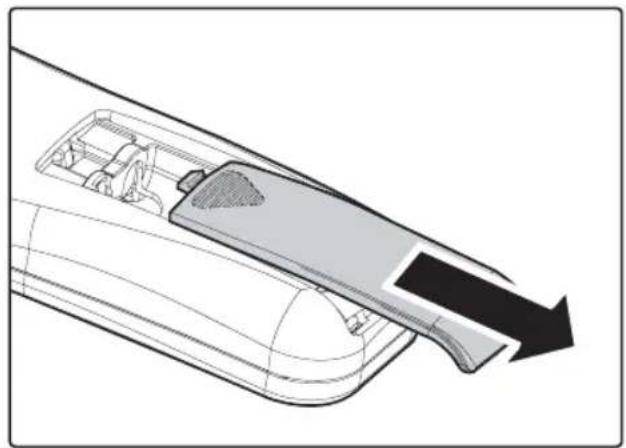

1. Far scorrere il coperchio dell'alloggio batterie nella direzione della freccia.

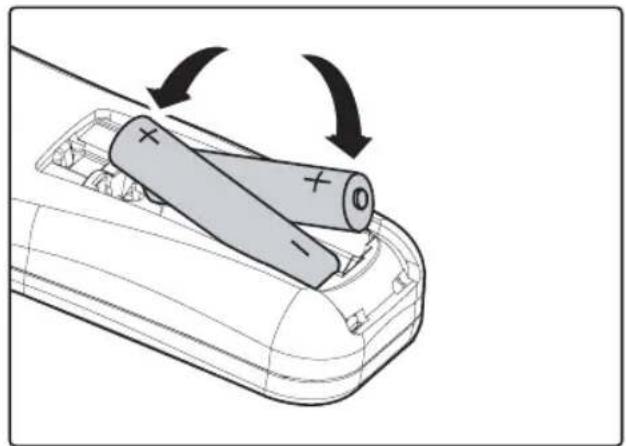

1. Inserire le batterie fornite facendo attenzione alla polarità (+/-) come mostrato in figura.

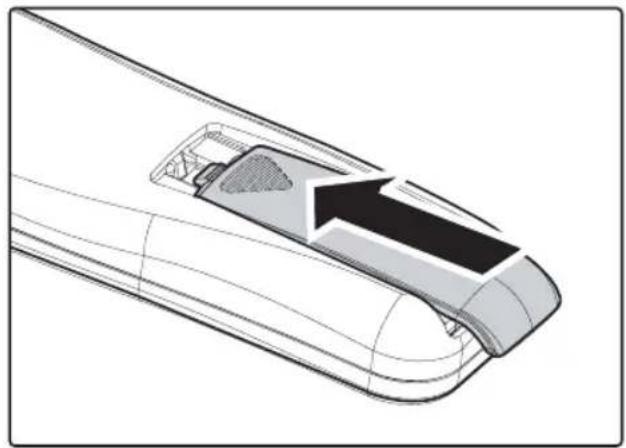

1. Riposizionare il coperchio.

1. Utilizzate solamente pile alcaline.
2. Gettate le pile secondo quanto disposto dalle leggi locali.
3. Rimuovete le pile quando non utilizzate l'unità per un periodo di tempo prolungato.

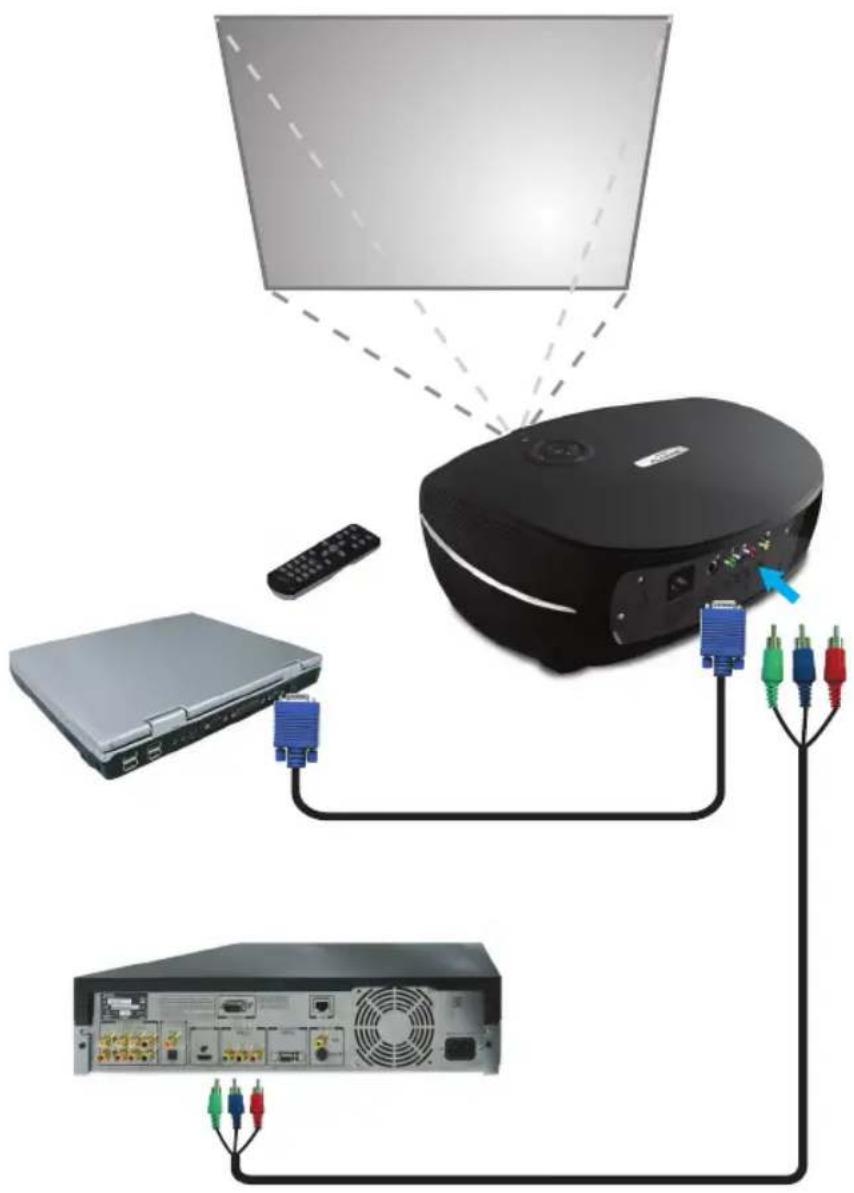

COME CONNETTERE PERIFERICHE ESTERNE

Un PC o portatile così come un apparecchio video possono essere connessi al proiettore. Apparecchi video quali DVD, VCD, e videoregistratori, telecamere e foto/videocamere digitali, e le alte fonti di definizione. Assicuratevi che l'apparecchio abbia un connettore d'uscita appropriato.

Per sicurezza staccate l'alimentazione dal proiettore e dalle periferiche esterne prima di connetterli.

ACCENDERE/SPEGNERE IL PROIETTORE

1. Rimuovere la protezione della lente.
2. Connettere il cavo di alimentazione al proiettore. Connetterlo ad una presa.

3. Premere il tasto POWER. Il LED Power sul proiettore si accenderà. Accendete le periferiche connesse.

4. La selezione della lingua apparirà sullo schermo (solamente per il primo utilizzo). Selezionare la lingua desiderata.

5. Premere i tasti ▲▼ fi no a che Lingua è illuminato.

6. Premere i tasti ◀▶ o il tasto Menu per confermare la lingua e chiudere menu OSD.

Inglera Francise Tobacco Balloons Sapiere Seesese Close semplific. Close traits. Gloppanese Caravan Portoghese Boss Menu - Exci Solution ▶ Score ▲▼ ▼

1. Se più di una periferica input è collegata, premete il tasto di ricerca.

Analog RGB 800 x 600 @ 60 Hz

1. Premete il tasto di accensione (Power) per spegnere il proiettore. Apparirà la schermata di spegnimento.

Spegnimento Premere Power per annullare

Attenzione: Premere nuovamente il tasto Power entro cinque (5) secondi per cancellare la schermata di spegnimento del proiettore.

1. Quando il LED di accensione (Power) smette di lampeggiare, il proiettore va in modalità standby.

Non staccare il cavo dell'alimentazione fi no a che il LED non smetta di lampeggiare, indicando che il proiettore si è raffreddato.

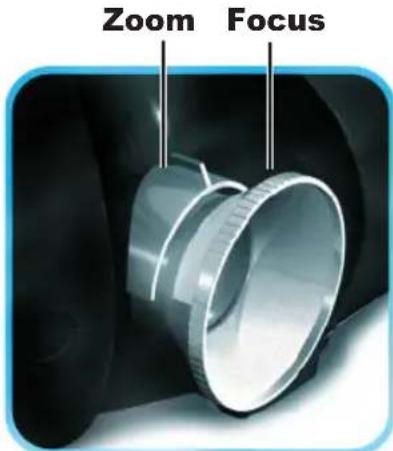

REGOLARE IL FOCUS E LO ZOOM

1. L'individuate gli anelli regolatori focus e zoom sul proiettore.
2. Usate la funzione zoom per ridimensionare l'immagine proiettata e la grandezza dello schermo.

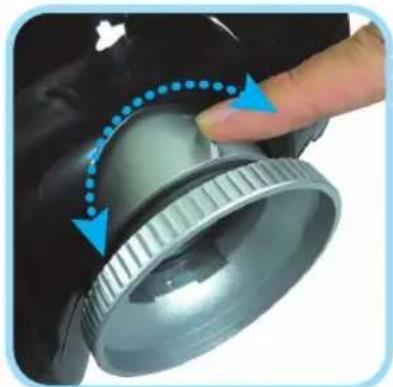

3. Ruotate l'anello focus per mettere a fuoco l'immagine proiettata.

Zoom Focus

RISOLUZIONE PROBLEMI

Questa guida fornisce consigli su come trattare i problemi che si possono riscontrare usando il proiettore. Se non riuscite a risolvere il problema, contattate il rivenditore per assistenza.

Spesso dopo molto tempo passato a cercare di risolvere il problema, la causa è semplicemente un cavo lasco. Controllate il seguente.

• Utilizzate un altro apparecchio elettrico per vedere che la presa funzioni.
• Assicuratevi che il proiettore sia acceso.
• Assicuratevi che tutti i cavi siano collegati.
• Assicuratevi che l'eventuale periferica esterna sia collegata.
• Assicuratevi che un eventuale PC non sia in modalità sospesa.
- Assicuratevi che un eventuale computer portatile sia configurato per uno schermo esterno. (Generalmente premendo una combinazione di tasti Fn sul portatile.)

Problemi comuni e soluzioni

Problemi con l'immagine

Problema: Nessuna immagine appare sullo schermo

1. Verifica le impostazioni del vostro PC o computer portatile.
2. Spegnete gli apparecchi ed accendeteli nell'ordine corretto.

Problema: L'immagine non è a fuoco

1. Regolate il Focus sul proiettore.
2. Premete il tasto Auto sul telecomando o sul proiettore.
3. Assicuratevi che la distanza proiettore-schermo non sia più di 10 metri (33 piedi).
4. Controllate che la lente del proiettore sia pulita.

Problema: l'immagine è più grande in altro od in basso nello schermo (effetto trapeizodale)

1. Posizionate il proiettore il più perpendicolare possibile allo schermo.
2. Usate il tasto Distorsione sul telecomando o sul proiettore per correggere il problema.

Problema: L'immagine è rovesciato o sotto

Controllate il settaggio del Proiezione sul menu Utility dell'OSD.

Problema: L'immagine è disturbata

1. Settate la Frequenza delle tracce sul menu Utility dell'OSD ai parametri di default.
2. Per essere sicuri che il problema non sia causato dalla scheda video del PC, connettete un altro computer.

Problema: L'immagine è piatta senza contrasto

Regolate il Contrasto sul menu Immagine dell'OSD.

Problema: Il colore dell'immagine proiettata è diverso da quello dell'immagine originale.

Regolate la Temperatura del colore e la Gamma sul menu Immagine dell'OSD.

Problemi della lampada

Problema: non c'è luce dal proiettore

1. Controllate che il cavo di alimentazione sia collegato.
2. Assicuratevi che arrivi energia elettrica collegando un altro apparecchio elettrico.
3. Riaccendete il proiettore nell'ordine corretto e controllate che il LED sia verde.
4. Se avete sostituito la lampada recentemente, controllate che sia posizionata correttamente.
5. Sostituite il modulo della lampada.
6. Rimettete la vecchia lampada nel proiettore e portate il proiettore in assistenza.

Problema: La lampada si spegne

1. Un sovraccarico di elettricità può spegnere la lampada. Premere il tasto di accensione due volte per spegnere il proiettore. Quando la luce LED è accesa, premere il tasto power.
2. Sostituire il modulo della lampada.
3. Rimettete la vecchia lampada nel proiettore e portate il proiettore in assistenza.

Problemi del telecomando

Problema: Il proiettore non risponde al telecomando

1. Puntate il telecomando verso il sensore del proiettore.
2. Assicuratevi che non vi sia niente fra il telecomando ed il sensore.
3. Spegnete ogni luce fluorescente nella stanza.
4. Controllate la polarità delle pile.
5. Sostituite le pile.
6. Spegnete qualsiasi apparecchio a raggi infrarossi nelle vicinanze.
7. Portate il telecomando in assistenza.

Avvertenze FCC

Questo apparecchio è stato testato ed è conforme alle apparecchiature digitali di Classe B in accordo con la Parte 15 della regolamentazione FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze pericolose quando l'apparecchio è in funzione in un ambiente commerciale.

Questo apparecchio genera, usa ed emette frequenze radio, se non installato secondo quanto spiegato nel manuale d'istruzioni, può causare interferenze pericolose con le comunicazioni radio. L'utilizzo dell'apparecchio in aree residenziali può causare interferenze pericolose, in tal caso l'utente dovrà correggere le interferenze a sue spese. I cambiamenti e le modifiche non espressamente approvate dalle parti responsabili dell'accordo potrebbero invalidare l'autorità dell'utente di utilizzare l'apparecchio.

Canada

Questo apparecchio digitale Classe B è conforme al regolamento canadese ICES-003.

Certifi icati di Sicurezza

Questo prodotto è di Classe B In un ambiente domestico può causare interferenze radio, in tal caso l'utente è consigliato di prendere adeguate misure. L'uso tipico è in una sala conferenze, una sala riunioni o in un auditorio.

PLANAR

PD4010

PD7010

PD7060

Proyector DLP®

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska

Planar Assitenza clienti

Telefono: US: 1-866-PLANAR1 [phone]

Resto del mondo: [phone]

E-mail: [e-mail]

Risorse tecniche online: http://www.planar.com/support

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Svenska
