PD7010 - Projektor Planar - Gratis bruksanvisning och manual

Produkttyp	DLP-projektor
Märke	Planar
Modell	PD7010
Displayteknik	DLP
Videoingångar	HDMI, DVI-D, Komponent, PC (VGA), Kompositvideo, S-Video
Keystone-korrigering	Ja, justerbar via fjärrkontroll eller projektor
Fokus	Manuell (ring)
Zoom	Manuell (ring)
Fjärrkontroll	Ingår med 2 AAA-batterier
DVI-till-HDMI-adapter	Ingår (endast modell PD4010)
Medföljande tillbehör	Strömkabel, komponentvideokabel, CD-ROM (manual)
Bildformat	16:9, Letterbox, 4:3, Native
Gammajustering	Film, Video, Bio, PC, Foto
Användarminnen	3 programmerbara genvägstangenter
Certifieringar	FCC Klass B, UL, c-UL, CE, TUV-GS, CCC
Lamptyp	Kvicksilverlampa (återvinning obligatorisk)
Montering	På stativ eller i tak (ingår ej)
Säkerhetslås	Kensington-kompatibel
Teknisk support	[e-mail], [phone]

Vanliga frågor - PD7010 Planar

Hur startar jag PD7010-projektorn?

Ta bort objektivskyddet. Anslut strömkabeln till projektorn och vägguttaget. Tryck på Power-knappen på projektorn eller fjärrkontrollen. Strömindikatorn tänds.

Varför visas ingen bild på skärmen?

Kontrollera att projektorn är påslagen, att kablarna är ordentligt anslutna och att anslutna enheter är påslagna. Se till att den bärbara datorn är inställd för extern bild (vanligtvis via en funktionstangent). Försök att starta om enheterna i rätt ordning.

Hur justerar jag bildens fokus?

Vrid fokusringen på projektorns objektiv tills bilden blir skarp. Justera även zoomringen för att ändra bildstorleken.

Hur korrigerar jag keystone-effekten (förvrängd bild)?

Använd Keystone-knappen på fjärrkontrollen eller projektorn för att korrigera vertikal distorsion. Placera helst projektorn vinkelrätt mot duken.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera att batterierna är isatta med rätt polaritet och att de är nya. Rikta fjärrkontrollen mot infrarödsensorn. Ta bort hinder och stäng av lysrör. Om problemet kvarstår, byt batterier eller kontakta support.

Hur byter jag projektorns lampa?

Stäng av projektorn och dra ur strömkabeln. Låt lampan svalna. Öppna lampfacket, ta bort den gamla lampan och sätt i den nya enligt anvisningarna. Följ återvinningsanvisningarna eftersom lampan innehåller kvicksilver.

Den projicerade bilden är oskarp, vad gör jag?

Justera fokus och zoom på projektorn. Tryck på Auto-knappen på fjärrkontrollen för att synkronisera bilden. Se till att avståndet mellan projektor och duk är mindre än 10 meter och att objektivet är rent.

Hur ansluter jag en bärbar dator till projektorn?

Använd en VGA- eller HDMI-kabel (beroende på tillgängliga portar). Anslut kabeln till projektorn och den bärbara datorn. Slå på projektorn och sedan datorn. Aktivera extern bild på datorn via funktionstangenten (ofta F4 eller F5). Välj motsvarande källa på projektorn med Source-knappen.

Hur väljer jag ingångskälla (HDMI, PC, etc.)?

Tryck på Source-knappen på fjärrkontrollen (tangenterna 1-5). Varje tangent kan konfigureras för en specifik källa via OSD-menyn. Som standard: Källa1=HDMI, Källa2=Komponent, Källa3=DVI-D, Källa4=PC, Källa5=Video/S-Video.

Var hittar jag teknisk support för Planar PD7010-projektorn?

Kontakta Planar-support via e-post på [e-mail] eller telefon [phone]. Öppettider måndag–fredag, 8:00–20:00 ET och 12:00–00:00 GMT. Besök även webbplatsen http://www.planar.com/support.

BRUKSANVISNING PD7010 Planar

Användarhandbok www.PlanarHomeTheater.com

English

Denna utgivning, inklusive alla bilder, illustrationer och mjukvaror är skyddade under internationell förlagsrätts, med alla rättigheter förbehållna. Varken denna bruksanvisning, eller något material häri får återskapas utan skriftlig tillåtelse av författaren.

Om denna Användarhandbok

Denna handbok är för användare och beskriver hur man snabbt installerar och driver DLPprojektorn. För detaljerad information, se användarhandboken på CD:n eller tillverkarens webbsida.

Varumärkestillkännagivande

Kensington är ett USA-registrerad varumärke tillhörande ACCO Brand Corporation med registrerade ärenden och patentansökningar i andra länder världen över.

Alla andra produktnamn som används i denna bruksanvisning tillhör deras respektive ägare och är tillkännagivna.

Viktiga föreskrifter för återvinning

Lampan/lamporna inuti denna produkt innehåller kvicksilver. Denna produkt kan innehålla andra elektroniska avfall som kan vara farligt om inte de kasseras på rätt sätt. Återvinning eller kassera enligt lokala, statliga eller gällande lagar.

För mer information, kontakta Electronic Industries Alliance vid WWW.EIAE.ORG.

För specifi k information angående lampkassering se WWW.LAMPRECYCLE.ORG.

Kassering av gamla elektrisk- & elektroniskapparaturer (gäller för hela EU och andra EU-länder med enskilda samlingsprogram).

Denna symbol på din produkt eller förpackning innebär att produkten kan inte behandlas som hushållsavfall när du vill kassera den. Det måste istället lämnas till lamplig återvinningsplats för återvinning av elektrisk- och elektroniskapparaturer. Genom att kassera produkten på rätta sätt, hjälper du till att förhindra negativ inverkan på naturen och mänsklig hälsa, som annars sker vid felaktig kassering av produkten. Återvinning av materialen hjälper att bevara naturliga tillgångar. Denna symbol är giltig endast inom EU. Om du vill kassera produkten, var vänlig kontakt närmaste myndighet eller handlare för att få veta hur man kassera på rätt sätt.

Reglerande Varningar

Före installation och användning av projektorn, läs reglerande noteringar i "Överensstämme Isedeklaration" delen på sida 45.

Registrera Din Planar Produkt Idag

Tack för att du har valt Planar. För att försäkra att du får alla fördelar av din Planar produkt och service, registrera din Planar produkt idag. Se våran webbsida:

http://www.planar.com/support/product_registation.html

TFör att hitta kablar, ersättningslampor och tillbehör för din Planar projektor, LCD-skärm, pekskärm, eller andra Planar produkter, besök vår on-line affär:

http://www.PlanarOnlone.com eller hitta andra affärer som lagrar Planar produkter vid http://www.planar.com/howtobuy.

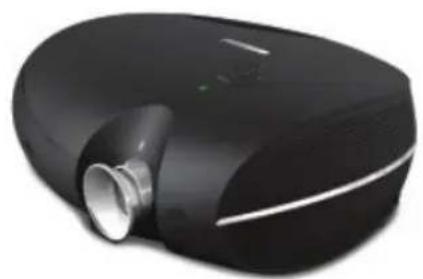

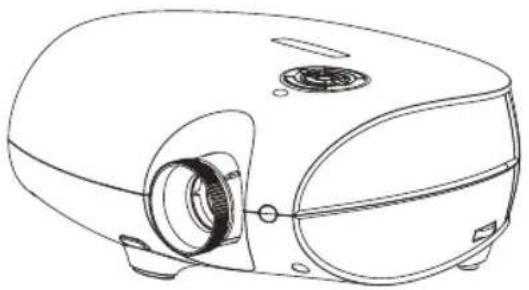

Förpackningens CHECKLISTA

Packa varsamt upp projektorn and kontrollera att följande delar är inkluderade:

Fjärrkontroll (med två AAA-batterier)

DVI till HDMI-adapter (Enbart för PD4010)

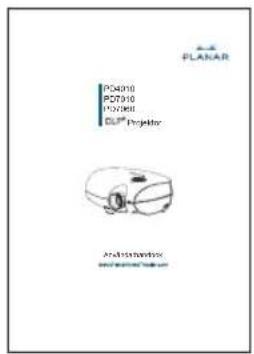

CD-ROM (Detta är Användarens Bruksanvisning)

PLANAR PORT010 PORT010 PORT008 CLP® Regulator Analog Devices Analog Devices (Control)

Snabbstartsguiden

Kontakt din återförsäljare omgående om några av dessa delar saknas, verkar skadade, eller om en enhet inte fungerar.

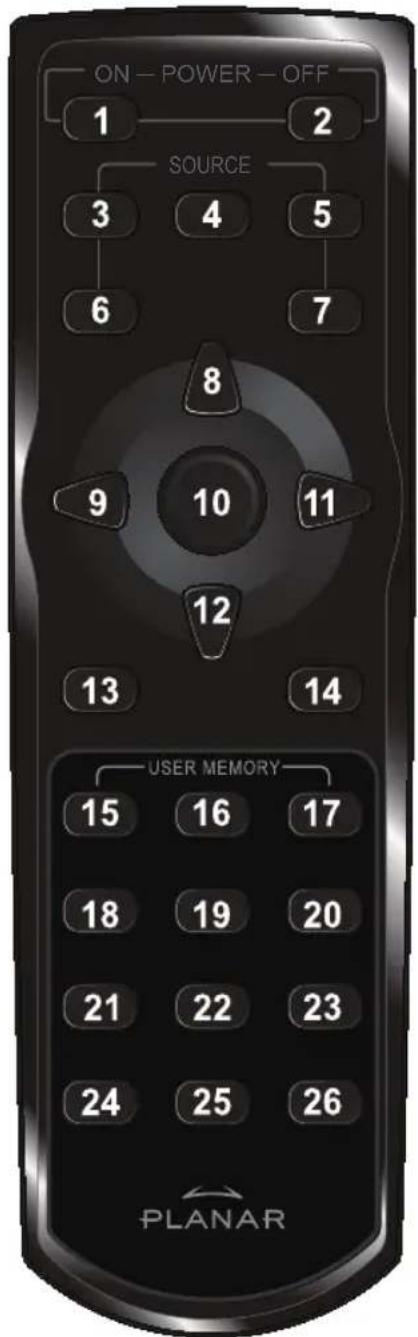

FUNKTIONER PÅ FJÄRRKONTROLL

NR. ETIKETT BESKRIVNING
1 Ström På Sätter på projektorn
2 Ström Av Stänger av projektorn
3	Källtangent 1	Personliga inställningar(Standard: HDMI)
4	Källtangent 2	Personliga inställningar(Standard:Komponent)
5	Källtangent 3	Pers. inställningar(Standard: DVI-D)
6	Källtangent 4	Pers. inställningar (Standard: PC)
7	Källtangent 5	Pers. inställningar(Standard: Video/S-Video)
8 Upp markör		Väljer och ändrar inställningar i OSD
9 Vänster markör
10 Enter Ändrar i		inställningar i OSD
11 Höger markör		Väljer och ändrar inställningar i OSD
12 Ned markör
13 Avsluta Går ur		OSD menyer eller menyval fält
14 Meny Öppnar		OSD
15 Hot Key 1 Anv		ändarinställning 1
16 Hot Key 2 Anv		ändarinställning 2
17 Hot Key 3 Anv		ändarinställning 3
18 Kontrast Juster		rar skärmkontrasten
19 Ljusstyrka Juster		rar skärmenens ljusstyrka
20 Bildproportion		Justerar bildkvoten: 16:9 →Letterbox → 4:3 → Inhemsk
21 Gamma Juster		rar gamman: Film → Video →Bio → PC → Foto
22 Overscan Juster		rar överprojicering: Av →Beskär → Zoom
23 Keystone Juster		rar keystone
24 Auto Automatisk synkroniserar displayin-ställningar i RGB-läge
25 Elank Tömmmer displayen
26 LED Återställer LED-lyset till av och på

ON - POWER - OFF 1 2 SOURCE 3 4 5 6 7 8 9 10 11 12 13 14 USER MEMORY 15 16 17 18 19 20 21 22 23 24 25 26 PLANAR

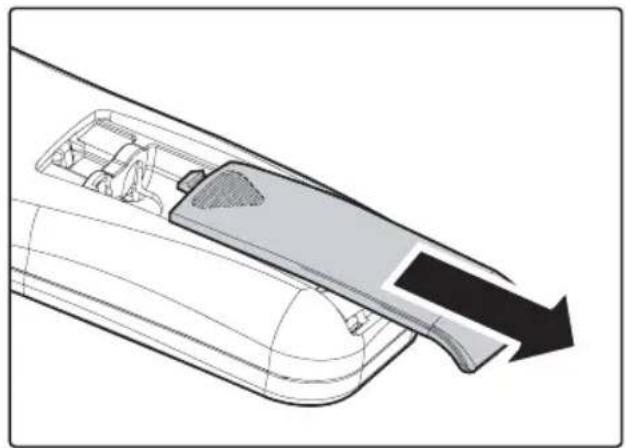

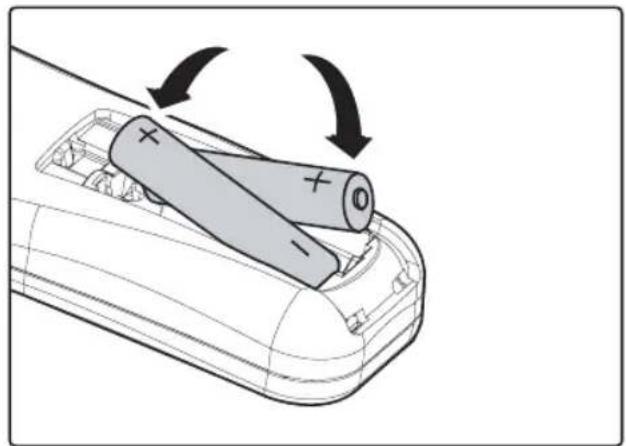

ILÄGGNING AV FJÄRRKONTROLLENS BATTERIER

1. Skjut bort batterilocket i pilens riktning.

1. Sätt i de medskickade batterierna så polarna (+/-) hamnar rätt som visas här.

1. Använd bara AAA-alkaliska batterier.
2. Kasta begagnade batterier enligt lokala lag och förordningar.
3. Ta ur batterierna när projektorn inte ska används under en längre tid.

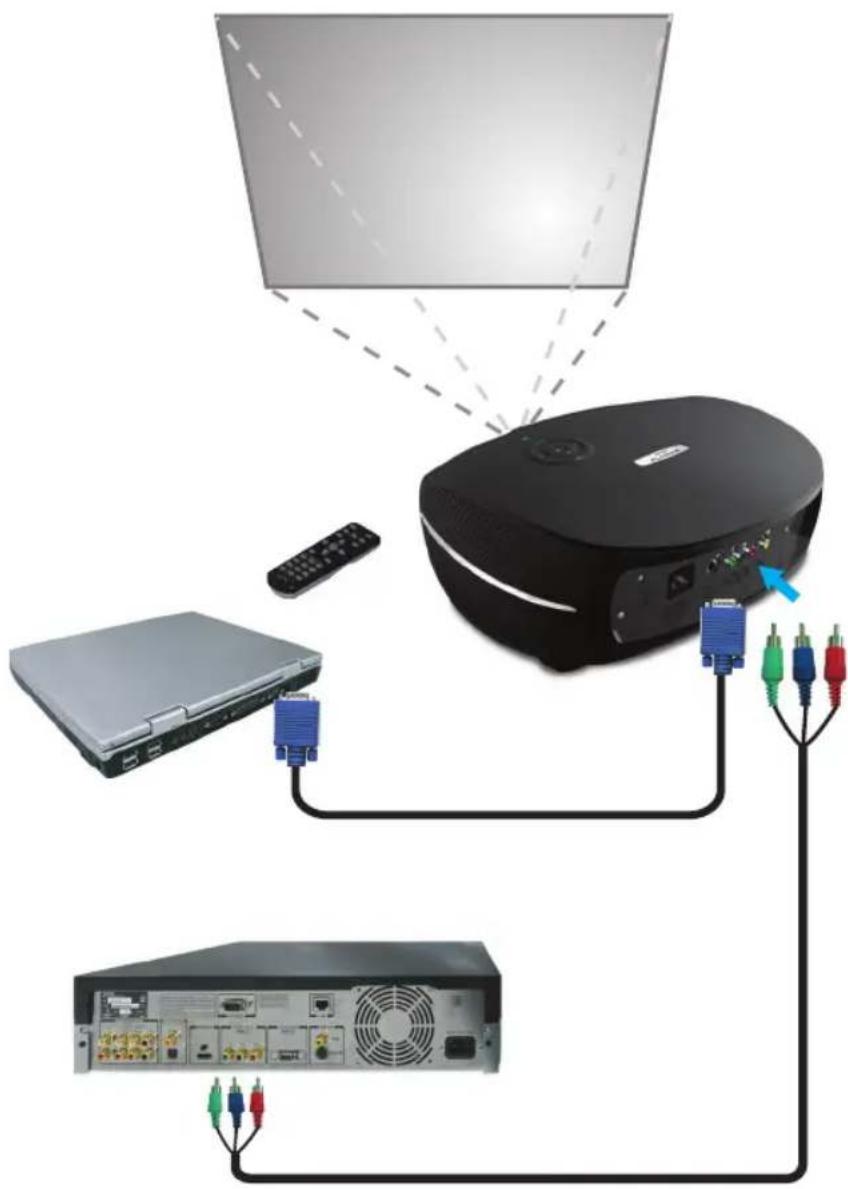

ANSLUTNING AV INGÅNGSENHETER

En PC eller bärbar dator samt videoenheter kan anslutas till projektorn samtidigt. Videoenheter inkluderar kickdefinitionkällor, DVD-, VCD- och VHS-spelare samt fi lm-camcorders och digitalkameror. Kontrollera användarbruksanvisningar för den enheten som ska anslutas för att säkra att den har en lämplig utgångsanslutning.

Som säkerhetsåtgärd, koppla bort strömmen till projektorn och enheterna som ska anslutas före anslutningen.

IGÅNGSÄTTNING OCH AVSTÄNGNING AV PROJEKTORN

1. Ta bort linsskyddet.
2. Anslut nätsladden till projektorn. Anslut ändra änden till vägguttaget.
3. Tryck STRÖM PÅ. Ström LED tänds på projektorn. Sätt på övriga anslutna enheter.

4. Språkvalsskärmen visas (endast vid första inställning) Välj önskat språk.

5. Tryck markören ▲▼ till Språk är belyst.

6. Tryck markören ◀▶ eller Menyknappen för att bekräfta språket och stäng OSD: n.

7. Om fl era än en ingångsenhet ansluts, tryck källknappen för att söka.

8. Tryck Ström-knappen för att stänga av projektorn. Ström-ner skärmen visas.

Anteckning: Genom att tryck Strömknappen igen inom fem (5) sekunder, stoppas nerstängning av projektorn.

1. När Ström-LED slutar blinka, är projektorn i stand-by läge.

Stänger av Tryck på strömbrytaren för att avbryta

Dra inte ut nätsladden förrän Ström- LED slutar blinka och indikerar att projektorn har svalnat.

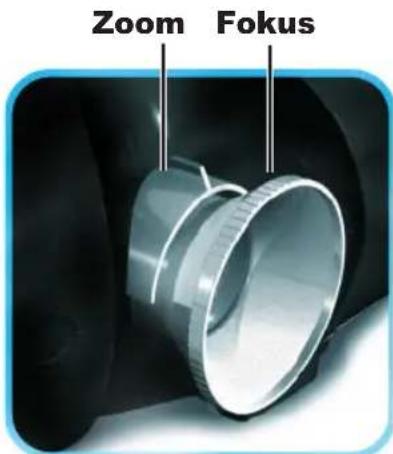

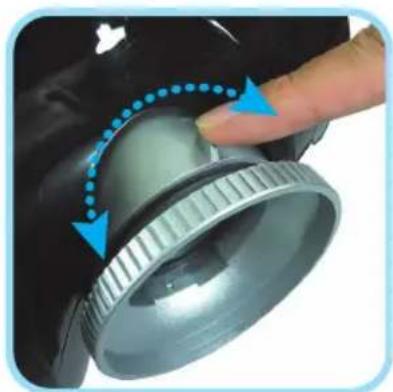

JUSTERING AV Fokus och Zoom

1. Lokalisera bildfokuset och zoomjusteringsringar på projektorn.

2. Använda bildzoomkontroll för att justera storleken på den projicerade bilden och skärmstorlek.

3. Rotera bildfokuskontrollen för att ställar in skärpan på den projicerade bilden.

Zoom Fokus

Dessa riktlinjer ger tips på hur man löser problem som kan uppstå under projektoranvändning. Om problemet kvarstår, kontakta din återförsäljare för hjälp.

Ofta efter en tid med problemlösning, visar sig problemet vara något så enkelt som en lös kabel. Kontrollera följande innan du börjar med problemspecifika lösningar.

• Använd en annan elektrisk enhet för att bekräfta att eluttaget fungerar.
• Kontrollerar att projektorn är påslagen.
• Kontrollera att alla anslutningar sitter fast.
• Kontrollerar att den anslutna enheten är påslagen.
• Kontrollera att den anslutna PC:n är inte i hängläge.
• Kontrollera att en ansluten bärbar dator är konfigurerad för en extern display. (Detta görs genom att trycka en Fn-tangentkombination på den bärbara datorn).

Vanliga fel och Lösningar

Bildproblem

Problem: Ingen bild syns på skärmen

1. Verifiera inställningarna i din bärbara eller stationära PC.
2. Stäng av all utrustning och återstarta i rätt ordning.

Problem: Bilden är oskarp

1. Justera Fokus på projektorn.
2. Tryck Auto-knappen på fjärrkontrollen eller projektorn.
3. Se till att distansen emellan projektor och skärm är inom de 10 – meter (33 fot) specificerad räckvidden.
4. Kontrollera att projektorlinsen är ren.

Problem: Bilden är bredare vid toppen eller botten (trapezoideffekt).

1. Ställ projektorn så att den är så vinkelrät mot skärmen som möjligt.
2. Använda Keystone-knappen på fjärrkontrollen eller projektorn för att kor-rigerar problemet.

Problem: Bilden är bakvänd eller upp-och-ner

Kontrollera Projektions-inställning i Hjälpfuntion-menyn i OSD:n.

Problem: Bilden är strimmad

1. Ställa in Frekvens- och Spårning-inställningarna i Hjälpfuntion-menyns inställningar.
2. För att vara säker att problemet inte orsakas av en ansluten PC-video-kort, anslut till en annan dator.

Problem: Bilden är platt och utan kontrast

Justera Kontrast-inställning i Bild-menyn i OSD:n.

Problem: Färgen på den projicerade bilden matchar inte källbilden.

Justera Färgbestyr- och Gamma-inställningar i Bild-menyn i OSD:n.

Lampproblem

Problem: Inget ljus kommer från projektorn

1. Kontrollera att nätkabeln är fast ansluten.
2. Kontrollera att strömkällan är bra genom att testa med andra elektriska enheter.
3. Återstarta projektorn på rätt sätt och kontrollera att Ström LED:n är grön.
4. Om du har nyligen bytt lampa, försök att återinställa lampkopplingar.
5. Byt ut lampmodulen.
6. Återinstallera den gamla lampan i projektorn och skicka projektorn på service.

Problem: Lampan släcks

1. Strömrusningar kan göra att lampan slacks. Tryck strömknappen två gånger för att stänga av projektorn. När Ström-LED är på, tryck på strömknappen.
2. Byt ut lampmodulen.
3. Återinstallera den gamla lampan i projektorn och skicka projektorn på service.

Fjärrkontrollproblem

Problem: Projektorn svarar inte på fjärrkontrollen

1. Rikta fjärrkontrollen mot fjärrsensorn på projektorn.
2. Se till att vägen emellan fjärrkontroll och sensor inte är blockerad.
3. Stäng av fluorescerande belysning i rummet.
4. Kontrollera batteriens polaritet.
5. Återinstallera batterierna.
6. Stäng av alla andra infraröda enheter i närheten.
7. Skicka fjärrkontrollen på service.

ÖVERENSSTÄMMELSEDEKLARATION

FCC Varning

Denna utrustning har testats och är i enlighet med begränsningar för en Klass B digitalenhet enligt sektion 15 i FCC-reglerna. Dessa begränsningar är framtagna för att ge rimlig skydd mot skadliga störningar när utrustningen är i drift i en kommersiell omgivning.

Utrustningen genererar, använder och utstråla radiofrekvensenergi och om den inte installeras och används enligt instruktionerna i bruksanvisningen, kan orsaka skadliga störningar till radiokommunikationer. Drift av denna utrustning i ett bostadsområde kan orsaka skadliga störningar och i så fall kan användaren behöva avhjälpa störningen på egen bekostnad.

Ändringar eller modifieringar som inte uttryckligen godkänns av partierna skyldig för överensstämmelse kan ogiltigförklara användarens rätt att driva utrustningen.

Kanada

Denna klass B digitalapparat är i enlighet med Kanadensiska ICES-003.

Säkerhetscertifi kater

Detta är en Klass B-produkt. I en hemomgivning kan radiostörningar orsakas och då kan användaren behöva ta lämpliga åtgärder. Den vanliga användningen är i en konferensrum, mötesrum eller samlingssal.

PD4010

PD7010

PD7060
