Tipo de produto	Projetor DLP
Marca	Planar
Modelo	PD7010
Tecnologia de exibição	DLP
Entradas de vídeo	HDMI, DVI-D, Componente, PC (VGA), Vídeo composto, S-Vídeo
Correção trapezoidal	Sim, ajustável por controle remoto ou projetor
Foco	Manual (anel)
Zoom	Manual (anel)
Controle remoto	Incluído com 2 pilhas AAA
Adaptador DVI para HDMI	Incluído (modelo PD4010 apenas)
Acessórios fornecidos	Cabo de alimentação, cabo de vídeo componente, CD-ROM (manual)
Modos de exibição	16:9, Letterbox, 4:3, Nativo
Ajuste de gama	Filme, Vídeo, Cinema, PC, Foto
Memórias do usuário	3 teclas de atalho programáveis
Certificações	FCC Classe B, UL, c-UL, CE, TUV-GS, CCC
Tipo de lâmpada	Lâmpada de mercúrio (reciclagem obrigatória)
Montagem	Em pé ou no teto (não incluído)
Trava de segurança	Compatível com Kensington
Suporte técnico	[e-mail], [phone]

Perguntas frequentes - PD7010 Planar

Como ligar o projetor PD7010?

Remova a tampa da lente. Conecte o cabo de alimentação ao projetor e à tomada. Pressione o botão Power do projetor ou do controle remoto. O indicador de energia acende.

Por que nenhuma imagem aparece na tela?

Verifique se o projetor está ligado, se os cabos estão bem conectados e se os dispositivos conectados estão ligados. Certifique-se de que o notebook está configurado para exibição externa (geralmente através de uma tecla de função). Tente reiniciar os dispositivos na ordem correta.

Como ajustar o foco da imagem?

Gire o anel de foco localizado na lente do projetor até que a imagem fique nítida. Ajuste também o anel de zoom para redimensionar a imagem.

Como corrigir o efeito trapezoidal (imagem distorcida)?

Use o botão Trapézio no controle remoto ou no projetor para corrigir a distorção vertical. Idealmente, coloque o projetor perpendicularmente à tela.

O que fazer se o controle remoto não funcionar?

Verifique se as pilhas estão inseridas com a polaridade correta e se são novas. Aponte o controle remoto para o sensor infravermelho. Elimine obstáculos e desligue lâmpadas fluorescentes. Se o problema persistir, substitua as pilhas ou entre em contato com o suporte.

Como substituir a lâmpada do projetor?

Desligue o projetor e desconecte o cabo de alimentação. Deixe a lâmpada esfriar. Abra o compartimento da lâmpada, remova a lâmpada antiga e insira a nova seguindo o guia. Respeite as instruções de reciclagem, pois a lâmpada contém mercúrio.

A imagem projetada está borrada, o que fazer?

Ajuste o foco e o zoom do projetor. Pressione a tecla Auto do controle remoto para sincronizar a exibição. Certifique-se de que a distância projetor-tela seja inferior a 10 metros e que a lente esteja limpa.

Como conectar um notebook ao projetor?

Use um cabo VGA ou HDMI (dependendo das portas disponíveis). Conecte o cabo ao projetor e ao notebook. Ligue o projetor e depois o notebook. No notebook, ative a exibição externa através da tecla de função (geralmente F4 ou F5). Selecione a fonte correspondente no projetor com o botão Source.

Como escolher a fonte de entrada (HDMI, PC, etc.)?

Pressione o botão Source do controle remoto (teclas 1 a 5). Cada tecla pode ser configurada para uma fonte específica através do menu OSD. Por padrão, Fonte1=HDMI, Fonte2=Componente, Fonte3=DVI-D, Fonte4=PC, Fonte5=Video/S-Video.

Onde encontrar suporte técnico para o projetor Planar PD7010?

Entre em contato com o suporte Planar por e-mail em [e-mail] ou por telefone [phone]. O horário de funcionamento é de segunda a sexta, das 8h às 20h ET e das 12h à meia-noite GMT. Consulte também o site http://www.planar.com/support.

MANUAL DE UTILIZADOR PD7010 Planar

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

F2rançais

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français

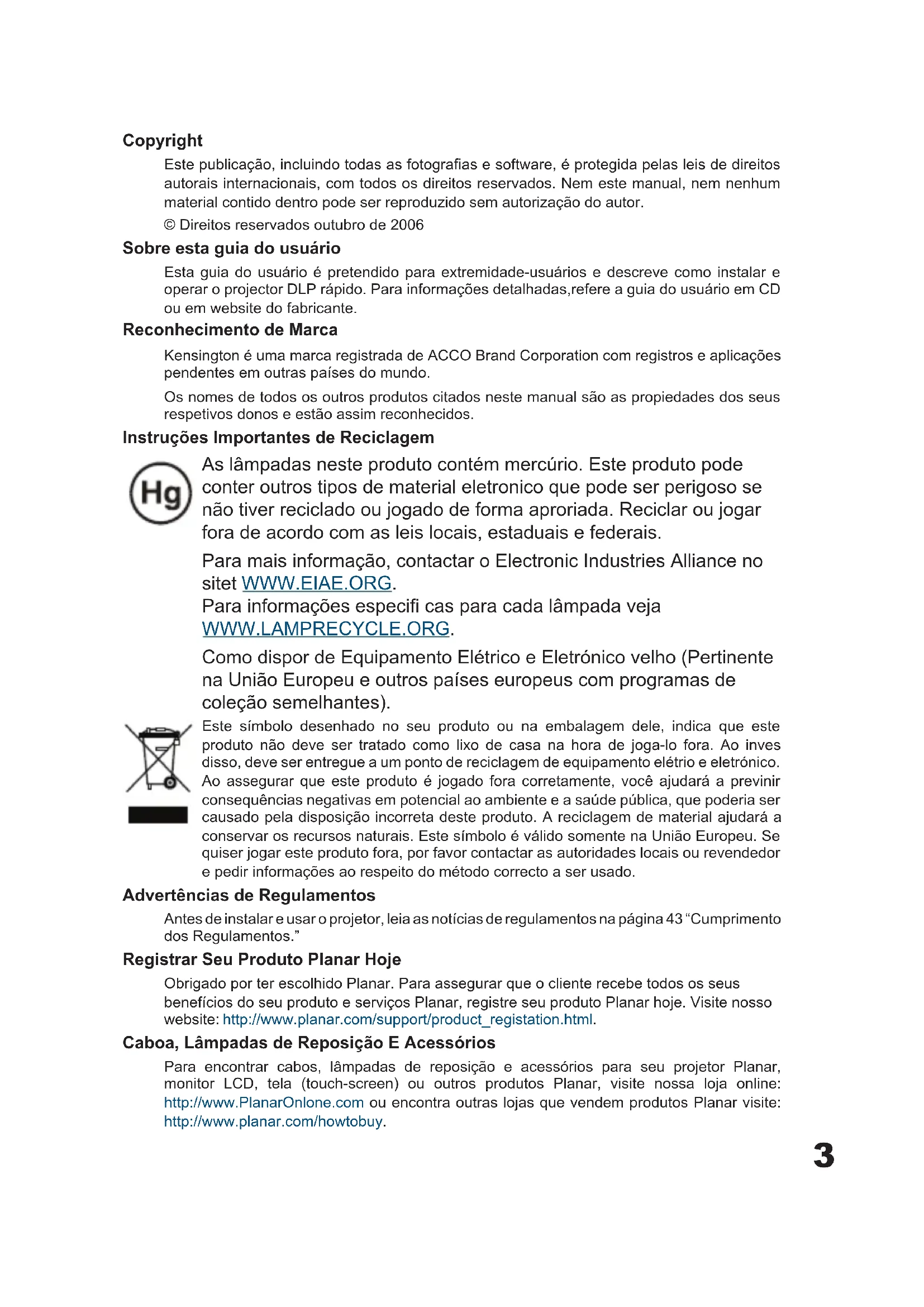

Este publicação, incluindo todas as fotografias e software, é protegida pelas leis de direitos autorais internacionais, com todos os direitos reservados. Nem este manual, nem nenhum material contido dentro pode ser reproduzido sem autorização do autor.

© Direitos reservados outubro de 2006

Sobre esta guia do usuário

Esta guia do usuário é pretendido para extremidade-usuários e descreve como instalar e operar o projector DLP rápido. Para informações detalhadas,refere a guia do usuário em CD ou em website do fabricante.

Reconhecimento de Marca

Kensington é uma marca registrada de ACCO Brand Corporation com registros e aplicações pendentes em outras países do mundo.

Os nomes de todos os outros produtos citados neste manual são as propiedades dos seus respetivos donos e estão assim reconhecidos.

Instruções Importantes de Reciclagem

As lâmpadas neste produto contém mercúrio. Este produto pode conter outros tipos de material eletronico que pode ser perigoso se não tiver reciclado ou jogado de forma aproriada. Reciclar ou jogar fora de acordo com as leis locais, estaduais e federais.

Para mais informação, contactar o Electronic Industries Alliance no sitet WWW.EIAE.ORG.

Para informações especifici cas para cada lâmpada veja WWW.LAMPRECYCLE.ORG.

Como dispor de Equipamento Elétrico e Eletrónico velho (Pertinente na União Europeu e outros países europeus com programas de coleção semelhantes).

Este símbolo desenhado no seu produto ou na embalagem dele, indica que este produto não deve ser tratado como lixo de casa na hora de joga-lo fora. Ao inves disso, deve ser entregue a um ponto de reciclagem de equipamento elétrio e eletrónico. Ao assegurar que este produto é jogado fora corretamente, você ajudará a previnir consequências negativas em potencial ao ambiente e a saúde pública, que poderia ser causado pela disposição incorreta deste produto. A reciclagem de material ajudará a conservar os recursos naturais. Este símbolo é válido somente na União Europeu. Se quiser jogar este produto fora, por favor contactar as autoridades locais ou revendedor e pedir informações ao respeito do método correcto a ser usado.

Advertências de Regulamentos

Antes de instalar e usar o projetor, leia as notícias de regulamentos na página 43 “Cumprimento dos Regulamentos.”

Registrar Seu Produto Planar Hoje

Obrigado por ter escolhido Planar. Para assegurar que o cliente recebe todos os seus benefícios do seu produto e serviços Planar, registre seu produto Planar hoje. Visite nosso website: http://www.planar.com/support/product_registation.html.

Caboa, Lâmpadas de Reposição E Acessórios

Para encontrar cabos, lâmpadas de reposição e acessórios para seu projetor Planar, monitor LCD, tela (touch-screen) ou outros produtos Planar, visite nossa loja online: http://www.PlanarOnlone.com ou encontra outras lojas que vendem produtos Planar visite: http://www.planar.com/howtobuy.

CHECKLIST

Retirar o projetor cuidadosamente da caixa e verificar que as seguintes itens são incluidas.

Controle remoto (Com duas pilhas AAA)

Adaptador DVI a HDMI (Somente PD4010)

Entre em contato com seu revendedor imediatamente se qualquer item não foi incluído, se parece ser danificado, ou se o aparelho não funciona.

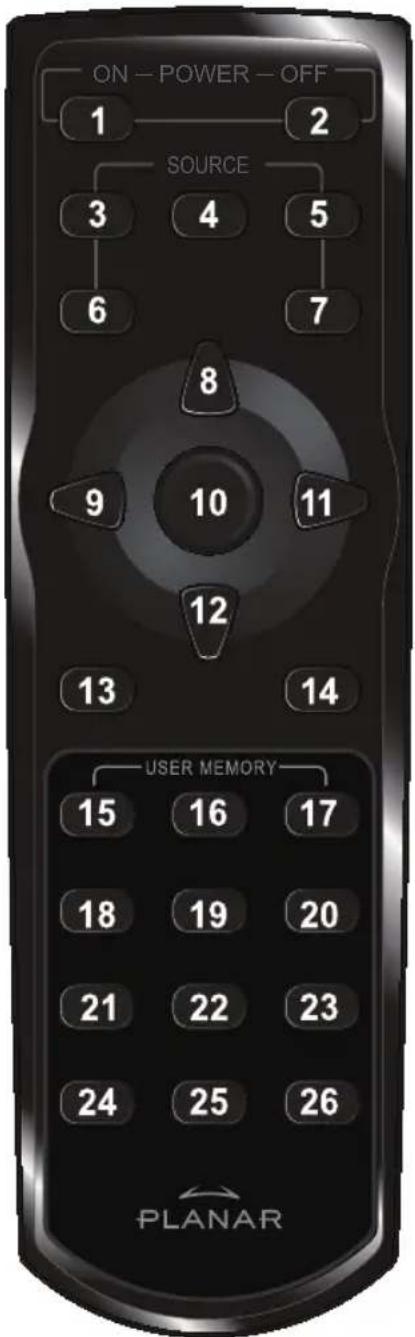

FUNÇÕES DO CONTROLE REMOTO

ITEM	IDENTIFICAÇÃO	DESCRIÇÃO
1	Power On Liga o projetor
2	Power Off Desliga o projetor
3	Fonte 1 Usuário pode confi gurar(Programado: HDMI)
4	Fonte 2 Usuário pode confi gurar(Programado: Componente)
5	Fonte 3 Usuário pode confi gurar(Programado: DVI-D)
6	Fonte 4 Usuário pode confi gurar(Programado: PC)
7	Fonte 5 Usuário pode confi gurar(Programado: Video/S-Video)
8	Cursor de cima	Navega e muda cofi gurações no OSD
9	Cursor es-querdo
10	Enter Muda confi gurações no OSD
11	Cursor direito Navega e muda confi gurações no OSD
12	Cursor de baixo
13	Sair Saída dos menus do OSD ou dos campos de selecionar no menu
14	Menu Abre o OSD
15	Tecla Rápida 1	Memória 1 configurada pelo usuário 1
16	Tecla Rápida 2	Memória 1 configurada pelo usuário 2
17	Tecla Rápida 3	Memória 1 configurada pelo usuário 3
18	Contraste Ajuste de contraste na tela
19	Brilho Ajuste de claridade na tela
20	Formato	Mude formato: 16:9 → Letterbox → 4:3 → Nativo
21	Gamma	Mude gamma: Filme → Video → Cinema → PC → Foto
22	Overscan	Mude overscan: Desligado → Cortar → Zoom
23	Keystone	Ajuste de keystone
24	Auto	Automaticamente sincroniza configurações de “display” na modalidade RGB
25	Vazio	Faz a tela vazio
26	LED	Liga e desliga a luz LED do fundo

ON - POWER - OFF 1 2 SOURCE 3 4 5 6 7 8 9 10 11 12 13 14 USER MEMORY 15 16 17 18 19 20 21 22 23 24 25 26 PLANAR

COLOCANDO AS PILHAS NO CONTROLE REMOTO

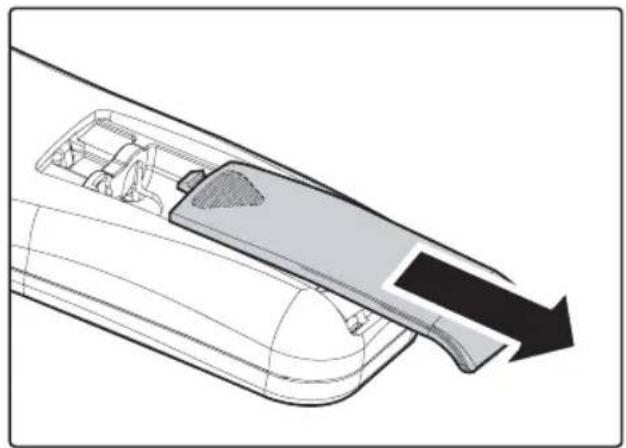

1. Remover a tampa do compartamento das pilhas empurrando a tampa na direção da seta.

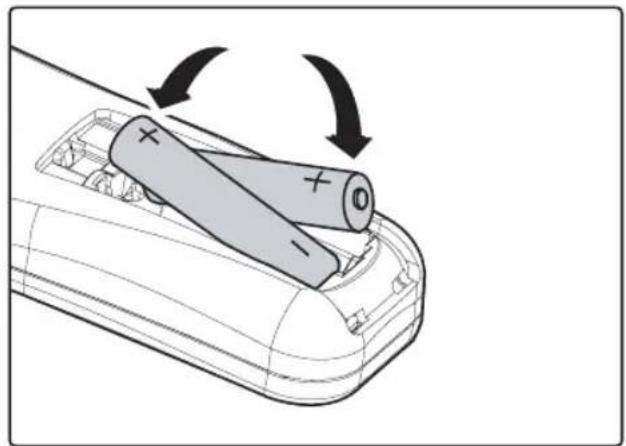

1. Colocar as pilhas supridas observando a polaridade (+/-) como mostrado.

1. Usar somente pilhas de alcalina AAA.
2. Jogar fora as pilhas usadas conforme as leis locais.
3. Remover as pilhas quando não utilizando o projetor durante períodos prolongados.

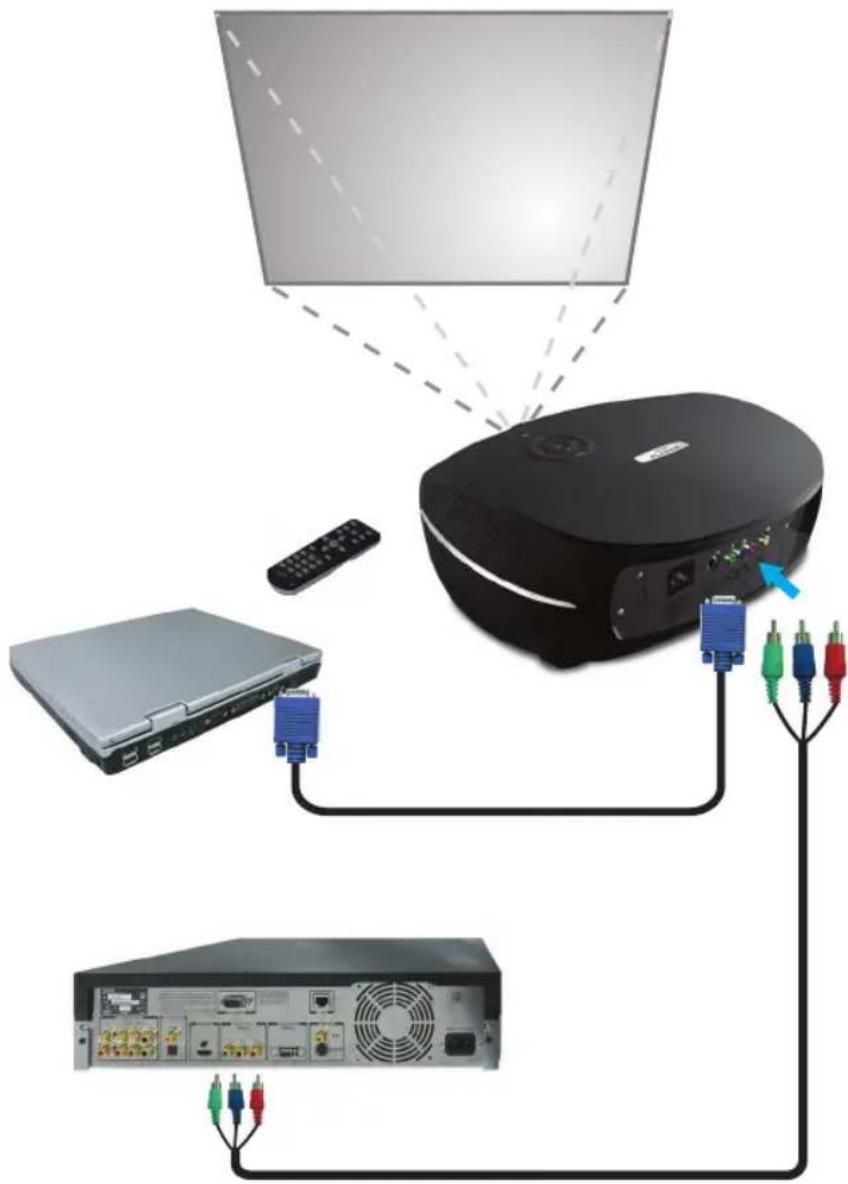

CONECTANDO OS APARELHOS DE ENTRADA

Um PC ou computador notebook como também aparelhos de vídeo podem ser conectados ao projetor ao mesmo tempo. Aparelhos de vídeo incluem tocadores de fontes altas de definição, DVD, VCD e VHS, como também filmadoras (camcorders) e máquinas fotográficas digitais. Verifique o manual do usuário do próprio aparelho para verificar se possue a conexão de saída apropriado.

Como uma precaução de segurança, desconectar todos os plugs das tomadas de energia antes de fazer as conexões.

LIGANDO E DESLIGANDO O PROJETOR

1. Remover a tampa do lente.
2. Conectar a corda de energia ao projetor. Colocar o plug da corda na tomada.
3. Apertar o botão POWER. O LED power no projetor vai ligar. Ligar os outro aparelhos de conexão.

4. Na tela vai aparecer a opção da idioma (ligação inicial somente). Selecionar a idioma desejada.

5. Apertar o cursor ▲▼ até escolher Language.

6. Apertar o cursor ◀▶ ou o botão do Menu para confi rmar a idioma e fechar o OSD.

1. Se mais de uma entrada é conectada, aperte o botão de dispositivo para buscar.

Analog RGB 800 x 600 @ 60 Hz

1. Aperte o botão de ligar para disligar o projector.a tela disligando aparece.

Nota: Aperte o botão de ligar em 5 (cinco) segundos cancela disligar o projector.

1. Quando o LED de ligação para de brilhar, projector fi va na moda de reserva.

A Desligar Pressione Power para Cancelar

Não desligue a corda da tomada até que o LED Power terminar de piscar, indicando que o projetor tem esfriado sufi ciente.

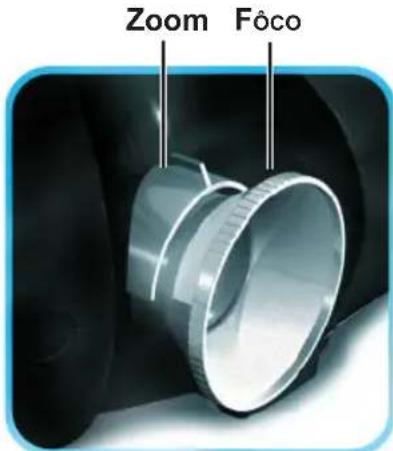

AJUSTANDO O FÔCO E O ZOOM

1. Identifi que os aneis de ajuste do foco e zoom da imagem no projetor.

2. Use o controle de zoom para mudar o tamanho da imagem projetada e o tamanho da tela.

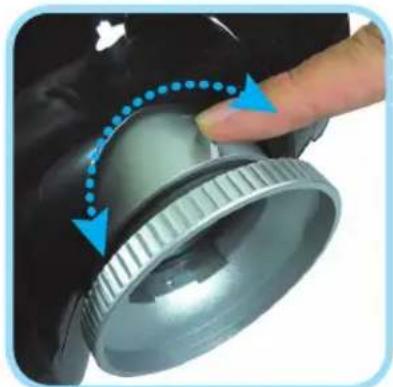

3. Vire o controle do fôco da imagem para fazer a imagem projetada mais nítida.

Zoom Fôco

LOCALIZAÇÃO E CORREÇÃO DE PROBLEMAS

Estas dicas fornecem idéias para resolver os problemas que você pode encontrar quando usando o projetor. Se você não consegue resolver o problema, contactar seu revendedor para receber assistência.

Muitas vezes depois de gastar tempo tentando resolver um problema, ele está relacionado a algo tão símples quanto uma conexão solta. Verifique as seguintes itens antes de proseguir para tentar achar soluções para problemas específi cos.

• Utilize algum outro aparelho eletrónico para verificar que a tomada está funcionando.
  • Verifi que que o projetor está ligado.
• Verifi que que todas as conexões estão seguramente conectadas.
• Verifi que que o aparelho adicional está ligado.
• Verifi que que o PC conectado não está em modo suspendido.
• Verifi que que o computador notebook que está conectado está confi gurado para “display” externo. (Isto está normalmente feito por apertar uma combinação de Fn-tecla no notebook.)

Problemas Comuns e suas Soluções

Problemas com a Imagem

Problema: Não aparece nenhuma imagem na tela

1. Verifique a configuração no seu notebook ou desktop PC.
2. Desligue todo o equipamento e ligue denovo na orden certa.

Problema: A imagem está embaçada

1. Ajuste o foco no projetor.
2. Pressione o botão Auto no controle remoto ou no projetor.
3. Verifique que a distância entre o projetor e a tela está dentro do limite especificado de 10 metros (33 pés).
4. Verifique que a lente do projetor está limpa.

Problema: A imagem está mais largo em cima do que em baixo (efeito trapézio)

1. Posicione o projetor para que esteja o mais perpendicular possível em relação a tela.
2. Utilize o botão Keystone no controle remoto ou no projetor para corregir o problema.

Problema: A imagem está invertida ou de cabeça para baixo

Verifique a configuração da Projeção no menu Utilidades do OSD.

Problema: A imagem está listrada

1. Volta as configurações de Frequência e Rastreamento no menu Utilidades do OSD para a configuração já estabelecida.

2. Para verificar que o problema não está causado pelo cartão vídeo do PC conectado, conecta o projetor a outro computador.

Problema: A imagem está razo sem contraste nenhum

Ajuste a configuração do Contraste no menu Imagem do OSD.

Problema: A cor da imagem projetada não está de acordo com a imagem da fonte

Ajuste as configurações da Temperatura da Cor e Gamma no menu Imagem do OSD.

Problemas com a Lâmpada

Problema: Não tem luz do projetor

1. Verifique que o cabo de energia está firmemente conectado.
2. Verifique que a fonte de energia está funcionando testando a com um outro aparelho eletrónico.
3. Ligue o projetor denovo na orden correta e verifique que o LED Power está verde.
4. Se a lâmpada foi repôsta recentemente, tente reiniciar as conexões da lâmpada.
5. Troca o môduo da lâmpada.
6. Coloque denovo a lâmpada velha no projetor e leva ele para a assistente técnica para concertar.

Problema: A lâmpada desliga

1. Picos de energia podem causar a lâmpada a desligar. Aperte o botão de Power duas vezes para desligar o projetor. Quando o LED do Power está ligada, aperte o botão Power.
2. Troca o môduo da lâmpada.
3. Coloque denovo a lâmpada velha no projetor e leva ele para a assistente técnica para concertar.

Problemas com o Controle Remoto

Problema: O projetor não responde aos comandos do controle remoto

1. Aponte o controle remoto diretamente para o sensor remoto no projetor.
2. Verifique que o caminho entre o remoto e o sensor não está obstruído.
3. Desligue qualquer lâmpada florescente na sala.
4. Verifique a polaridade das pilhas.
5. Troca as pilhas.
6. Deslique qualquer outro aparelho na área que utiliza sinal infra-vermelho.
7. Leva o controle remoto para concertar.

CUMPRINDO OS REGULAMENTOS

Advertência do FCC

Este equipamento foi testado e encontra se dentro dos limites de um aparelho digital da Classe B conforme Parte 15 dos Regulamentos do FCC. Estes limites são designado para providenciar proteção razoavel contra interferência que poderia causar danos quando o equipamento está usado num ambiente comercial.

Este equipamento gera, utiliza e pode radiar energia da frequência rádio e se não for instalado e usado de acordo com o manual de instrução, pode causar interferência ruim para a comunicação pelo rádio. Operação deste equipamento numa área residencial é capaz de causar interferência ruim pelo qual o usuário precisa corregir aos próprios custos dele.

Mudanças ou modifi cações não precisamente aprovados pelas entidades responsáveis pelo cumprimento dos regulamentos podem anular a autoridade do usuário de operar este equipamento.

Canada

Este aparelho digital Classe B está de acordo com ICES-003 de Canadá.

Certifi cação de Segurança

Advertência EN 55022

Este é um produto da Classe B. Num ambiente domestico, ele pode causar interferência na rádio pelo qual o usuário pode ser obrigado a tomar providências adequadas. O uso típico deste equipamento é em uma sala de conferência, sala de reuniões ou auditório.

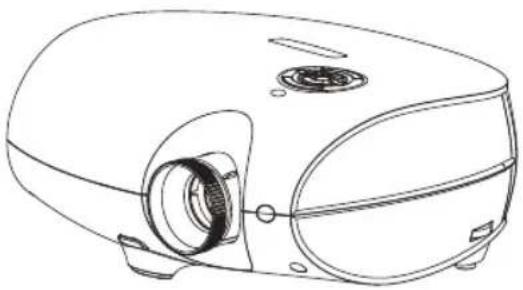

PLANAR

PD4010

PD7010

PD7060

DLP® Проектор

Suporto para cliente do Planar

Telephone: EUA: 1-866-PLANAR1 [phone]

Fora de EUA: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Français
