Tipo de producto	Proyector DLP
Marca	Planar
Modelo	PD7010
Tecnología de visualización	DLP
Entradas de video	HDMI, DVI-D, Componente, PC (VGA), Video compuesto, S-Video
Corrección trapezoidal	Sí, ajustable mediante control remoto o proyector
Enfoque	Manual (anillo)
Zoom	Manual (anillo)
Control remoto	Incluido con 2 pilas AAA
Adaptador DVI a HDMI	Incluido (solo para el modelo PD4010)
Accesorios incluidos	Cable de alimentación, cable de video componente, CD-ROM (manual)
Modos de visualización	16:9, Letterbox, 4:3, Nativo
Ajuste gamma	Película, Video, Cine, PC, Foto
Memorias de usuario	3 teclas de acceso directo programables
Certificaciones	FCC Clase B, UL, c-UL, CE, TUV-GS, CCC
Tipo de lámpara	Lámpara de mercurio (reciclaje obligatorio)
Montaje	Sobre pie o en techo (no incluido)
Bloqueo de seguridad	Compatible con Kensington
Soporte técnico	[e-mail], [phone]

Preguntas frecuentes - PD7010 Planar

¿Cómo encender el proyector PD7010?

Retire la cubierta del objetivo. Conecte el cable de alimentación al proyector y al tomacorriente. Presione el botón Power del proyector o del control remoto. El indicador de encendido se enciende.

¿Por qué no aparece ninguna imagen en la pantalla?

Verifique que el proyector esté encendido, que los cables estén bien conectados y que los dispositivos conectados estén encendidos. Asegúrese de que la computadora portátil esté configurada para una pantalla externa (generalmente mediante una tecla de función). Intente reiniciar los dispositivos en el orden correcto.

¿Cómo ajustar el enfoque de la imagen?

Gire el anillo de enfoque ubicado en el objetivo del proyector hasta que la imagen esté nítida. Ajuste también el anillo de zoom para redimensionar la imagen.

¿Cómo corregir el efecto trapezoidal (imagen deformada)?

Use el botón Trapezoidal en el control remoto o el proyector para corregir la distorsión vertical. Idealmente, coloque el proyector perpendicular a la pantalla.

¿Qué hacer si el control remoto no funciona?

Verifique que las pilas estén insertadas con la polaridad correcta y que sean nuevas. Dirija el control remoto hacia el sensor infrarrojo. Elimine obstáculos y apague las lámparas fluorescentes. Si el problema persiste, reemplace las pilas o contacte al soporte.

¿Cómo reemplazar la lámpara del proyector?

Apague el proyector y desconecte el cable de alimentación. Deje enfriar la lámpara. Abra el compartimento de la lámpara, retire la lámpara vieja e inserte la nueva siguiendo la guía. Respete las instrucciones de reciclaje ya que la lámpara contiene mercurio.

La imagen proyectada está borrosa, ¿qué hacer?

Ajuste el enfoque y el zoom del proyector. Presione la tecla Auto del control remoto para sincronizar la pantalla. Asegúrese de que la distancia proyector-pantalla sea menor a 10 metros y que el objetivo esté limpio.

¿Cómo conectar una computadora portátil al proyector?

Use un cable VGA o HDMI (según los puertos disponibles). Conecte el cable al proyector y a la portátil. Encienda el proyector y luego la portátil. En la portátil, active la pantalla externa mediante la tecla de función (a menudo F4 o F5). Seleccione la fuente correspondiente en el proyector con el botón Source.

¿Cómo elegir la fuente de entrada (HDMI, PC, etc.)?

Presione el botón Source del control remoto (teclas 1 a 5). Cada tecla puede configurarse para una fuente específica a través del menú OSD. Por defecto, Fuente1=HDMI, Fuente2=Componente, Fuente3=DVI-D, Fuente4=PC, Fuente5=Video/S-Video.

¿Dónde encontrar soporte técnico para el proyector Planar PD7010?

Contacte al soporte de Planar por correo electrónico a [e-mail] o por teléfono al [phone]. El horario de atención es de lunes a viernes, de 8 a.m. a 8 p.m. ET y de 12 p.m. a medianoche GMT. Consulte también el sitio http://www.planar.com/support.

MANUAL DE USUARIO PD7010 Planar

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Guía Rápida Para Empezar

www.PlanarHomeTheater.com

English

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

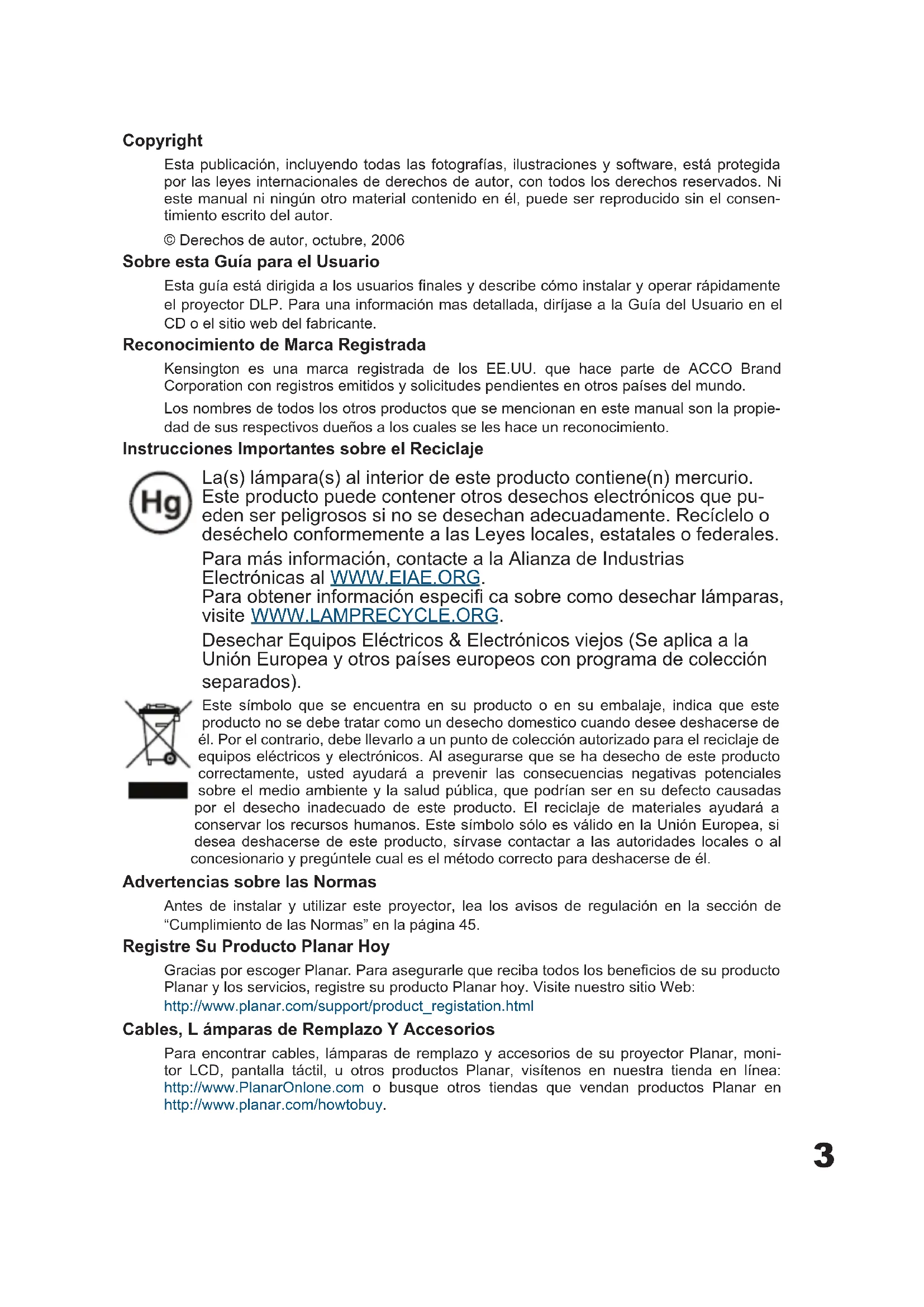

Esta publicación, incluyendo todas las fotografías, ilustraciones y software, está protegida por las leyes internacionales de derechos de autor, con todos los derechos reservados. Ni este manual ni ningún otro material contenido en él, puede ser reproducido sin el consentimiento escrito del autor.

© Derechos de autor, octubre, 2006

Sobre esta Guía para el Usuario

Esta guía está dirigida a los usuarios finales y describe cómo instalar y operar rápidamente el proyector DLP. Para una información mas detallada, diríjase a la Guía del Usuario en el CD o el sitio web del fabricante.

Reconocimiento de Marca Registrada

Kensington es una marca registrada de los EE.UU. que hace parte de ACCO Brand Corporation con registros emitidos y solicitudes pendientes en otros países del mundo.

Los nombres de todos los otros productos que se mencionan en este manual son la propiedad de sus respectivos dueños a los cuales se les hace un reconocimiento.

Instrucciones Importantes sobre el Reciclaje

La(s) lámpara(s) al interior de este producto contiene(n) mercurio.

Este producto puede contener otros desechos electrónicos que pueden ser peligrosos si no se desechan adecuadamente. Recíclelo o deséchelo conformemente a las Leyes locales, estatales o federales.

Para más información, contacte a la Alianza de Industrias Electrónicas al WWW.EIAE.ORG.

Para obtener información especifica sobre como desechar lámparas, visite WWW.LAMPRECYCLE.ORG.

Desechar Equipos Eléctricos & Electrónicos viejos (Se aplica a la Unión Europea y otros países europeos con programa de colección separados).

Este símbolo que se encuentra en su producto o en su embalaje, indica que este producto no se debe tratar como un desecho domestico cuando desee deshacerse de él. Por el contrario, debe llevarlo a un punto de colección autorizado para el reciclaje de equipos eléctricos y electrónicos. Al asegurarse que se ha desecho de este producto correctamente, usted ayudará a prevenir las consecuencias negativas potenciales sobre el medio ambiente y la salud pública, que podrían ser en su defecto causadas por el desecho inadecuado de este producto. El reciclaje de materiales ayudará a conservar los recursos humanos. Este símbolo sólo es válido en la Unión Europea, si desea deshacerse de este producto, sírvase contactar a las autoridades locales o al concesionario y pregúntele cual es el método correcto para deshacerse de él.

Advertencias sobre las Normas

Antes de instalar y utilizar este proyector, lea los avisos de regulación en la sección de "Cumplimiento de las Normas" en la página 45.

Registre Su Producto Planar Hoy

Gracias por escoger Planar. Para asegurarle que reciba todos los beneficios de su producto Planar y los servicios, registre su producto Planar hoy. Visite nuestro sitio Web:

http://www.planar.com/support/product_registation.html

Cables, L ámparas de Remplazo Y Accesorios

Para encontrar cables, lámparas de remplazo y accesorios de su proyector Planar, monitor LCD, pantalla táctil, u otros productos Planar, visítenos en nuestra tienda en línea: http://www.PlanarOnlone.com o busque otros tiendas que vendan productos Planar en http://www.planar.com/howtobuy.

LISTA DE CONTROL DEL EMBALAJE

Desempaque cuidadosamente el proyector y verifi que que las siguientes piezas están incluidas en él.

Adaptador DVI a HDMI (PD4010 únicamente)

Cable de Corriente Eléctrica Componente de (En cada país) Video Cable

CD-ROM (Para este Manual de Instrucciones)

FLANAR P35018 P35026 P35036 Progester OLO® DCL-2 Proketo P3.0 Exploco www.flanar.com

Guía Rápida Para Empezar

Contacte a su concesionario inmediatamente si falta alguna de estas piezas, o parecen estar dañadas, o si la unidad no funciona.

FUNCIONES DEL CONTROL REMOTO

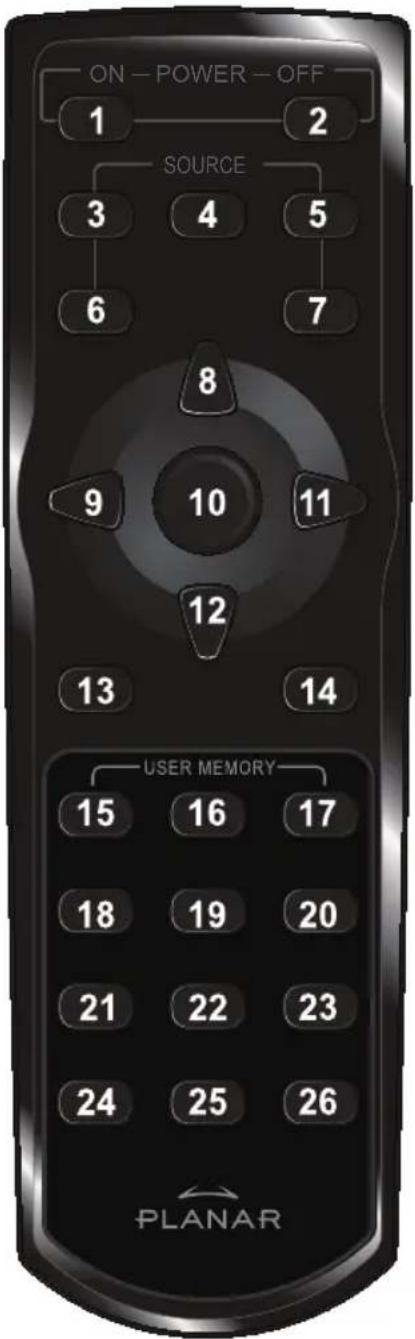

PIEZA	RÓTULO DESCRIPCIÓN
1	Prendido Prende	el proyector
2	Apagado Apaga	el proyector
3	Fuente 1 Confi g	urable por el usuario(opción por defecto: HDMI)
4	Fuente 2 Confi g	urable por el usuario(opción por defecto: Componente)
5	Fuente 3 Confi g	urable por el usuario(opción por defecto: DVI-D)
6	Fuente 4 Confi g	urable por el usuario(opción por defecto: PC)
7	Fuente 5 Confi g	urable por el usuario(opción por defecto: Video/S-Video)
8	Cursor para arriba	Navega y cambia la Confi guración de OSD
9	Cursor para la izquierda
10	Entrar Cambia la	Confi guración de OSD
11	Cursor para la derecha	Navega y cambia la Confi guración de OSD
12	Cursor para abajo
13	Salir Sale del menú OSD o de los campos de selección del menú
14	Menú Abre el menú OSD
15	Tecla Rápida 1	Confi guración de memoria por el usuario 1
16	Tecla Rápida 2	Confi guración de memoria por el usuario 2
17	Tecla Rápida 3	Confi guración de memoria por el usuario 3
18	Contraste Ajusta	el contraste de la pantalla
19	Brillo Ajusta la lu	minosidad de la pantalla
20	Relación as-pecto	Cambia el relación del aspecto: 16:9 → Letterbox → 4:3 → Nativo
21	Gamma Cambia	la gamma: Película → Vídeo → Cine → PC → Fotografía
22	Overscan	Cambia la sobre-exploración:Apagado → Recortar → Zoom
23	Keystone	Ajusta el keystone
24	Automático	Sincroniza automáticamente la visual-ización de la Confi guración en modo RGB
25	Vacía Hace que	la pantalla aparezca en blanco
26	LED	Prende y apaga la luz LED

ON - POWER - OFF 1 2 SOURCE 3 4 5 6 7 8 9 10 11 12 13 14 USER MEMORY 15 16 17 18 19 20 21 22 23 24 25 26 PLANAR

INSERTAR LAS PILAS DEL CONTROL REMOTO

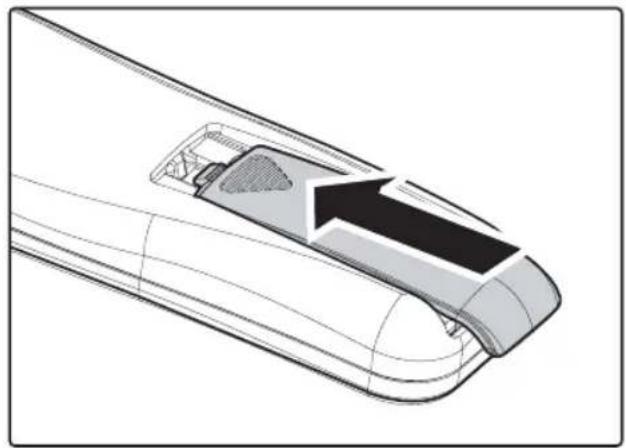

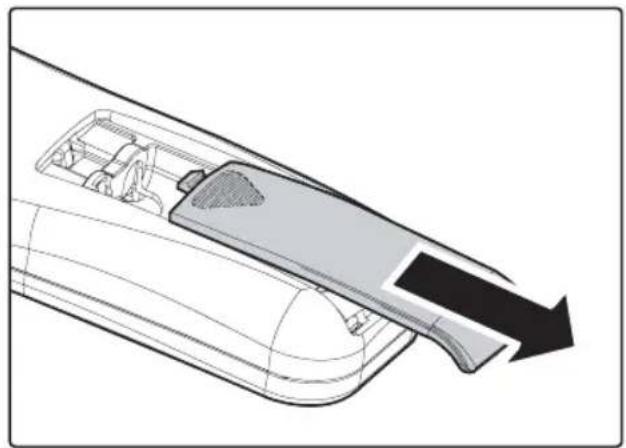

1. Remueva la tapa del compartimiento de las pilas deslizando la tapa en dirección de la fl echa.

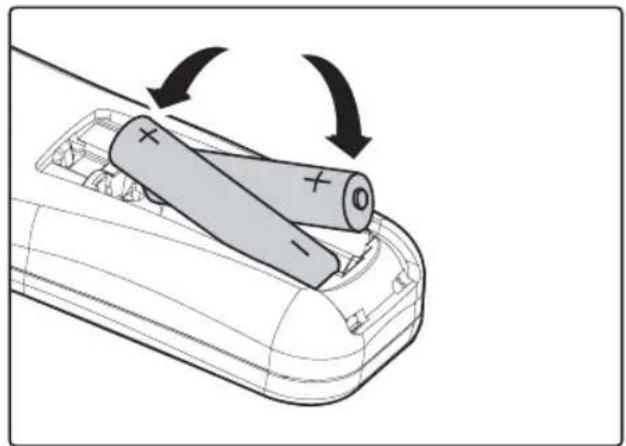

1. Inserte las pilas suministradas teniendo en cuenta la polaridad (+/-) como se muestra aquí.

1. Cierre la tapa nuevamente.

1. Sólo utilice pilas alcalinas tipo AAA.
2. Deseche las pilas de acuerdo con las regulaciones de las ordenanzas locales.
3. Remueva las pilas cuando no utilice el proyector durante largos períodos de tiempo.

CONECTAR LOS DISPOSITIVOS DE ENTRADA

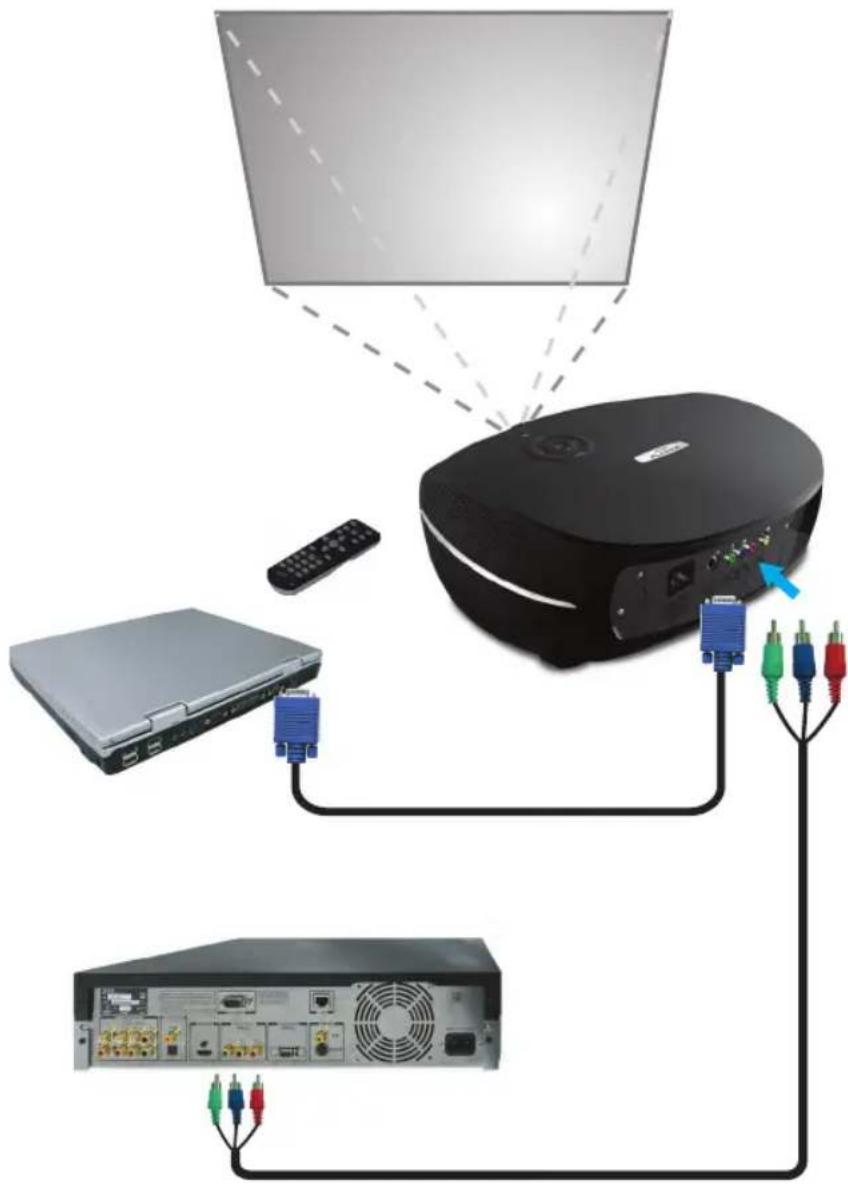

Un PC o computador portátil, así como los dispositivos de video se pueden conectar al proyector al mismo tiempo. Los dispositivos de video incluyen alta definición, DVD, VCD, y aparatos de VHS, como también filmadoras de películas y cámaras digitales. Refiérase al manual de instrucciones del dispositivo correspondiente para confirmar que tenga el conector de salida apropiado.

Como medida de seguridad, desconecte toda corriente eléctrica con el proyector y los dispositivos de conexión antes de hacer las conexiones.

PRENDER Y APAGAR EL PROYECTOR

1. Remueva la tapa del lente.
2. Conecte el cable de corriente eléctrica al proyector. Conecte el otro lado al toma-corriente en la pared.
3. Oprima el botón de CORRIENTE. El LED de corriente en el proyector se iluminará. Prenda los dispositivos conectados.

4. La pantalla para la selección del idioma aparecerá (sólo en la instalación inicial). Seleccione el idioma que desee.

5. Oprima el botón del cursor ▲▼ hasta que el Idioma aparezca rotulado.

6. Oprima el botón del cursor ◀▶ o del Menú para confi rmar el idioma y cerrar el menú OSD.

1. Si está conectada mas de una entrada del aparato, presione la fuente del botón para buscar.

2. Oprima el botón "Power" para apagar el proyector. Aparecerá la pantalla de "Apagando."

Nota: Presionar el botón "Power" nuevamente dentro de los cinco (5) segundos cancela la función "Apagando" del proyector.

1. Cuando el "Power LED deja de destel-lar, el proyector permanece en el modo standby.

Analog RGB 800 x 600 @ 60 Hz

Apagando Pulsar Encender para cancelar

No desconecte el cable de corriente eléctrica hasta que el botón de Corriente LED haya parado de titilar, indicando que el proyector se ha refrescado.

AJUSTANDO EL FOCO Y EL ZOOM

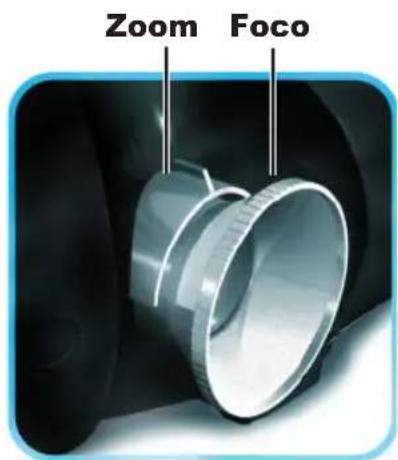

1. Localice los anillos de la imagen del zoom y el ajuste del foco en el proyector.

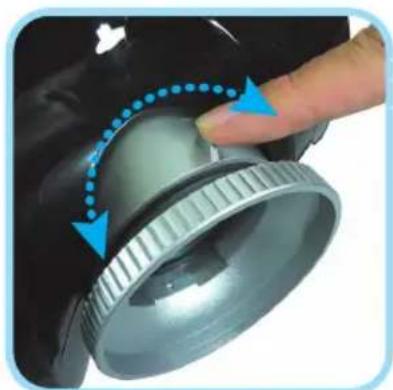

2. Use el control de la imagen del zoom para ajustar la imagen proyectada y el tamaño de la pantalla.

3. Rote el control de la imagen del foco para agudizar la imagen proyectada.

Zoom Foco

SOLUCIÓN DE PROBLEMAS

Estas pautas le suministran consejos de cómo lidiar con problemas que pueden ocurrir cuando esté utilizando el proyector. Si aun así el problema no se resuelve, contacte a su concesionario para asistencia.

Muchas veces después de pasar un rato buscando la solución del problema, el problema se sitúa en algo tan simple como una conexión floja. Verifique lo siguiente antes de pasar a las soluciones de problemas específicos.

• Utilice otro dispositivo eléctrico para asegurarse que el tomacorriente está funcionando.
• Asegúrese que el proyector está prendido.
• Asegúrese que todas las conexiones están aseguradamente conectadas.
• Asegúrese que el mecanismo conectado está prendido.
• Asegúrese que un PC conectado no se encuentra en modo suspendido.
• Asegúrese que un Computador Portátil conectado está configurado para una visualización externa. (Esto se hace usualmente al presionar una combinación con la tecla de Función de su computador.)

Consejos Para la Solución de Problemas

Problemas de Imágenes

Problema: No aparecen imágenes en la pantalla

1. Verifique las configuraciones en su computadora portátil o PC.
2. Apague todos los equipos y enciéndalos nuevamente en el orden correcto.

Problema: La imagen está borrosa

1. Ajuste el Foco en el proyector.
2. Oprima el botón Auto del control remoto o proyector.
3. Asegúrese que la distancia del proyector a la pantalla sea dentro del rango especificado de los 7 metros (23 pies)
4. Verifique que las lentes del proyector estén limpias.

Problema: La imagen es mas ancha arriba o abajo (efecto trapezoide)

1. Ubique al proyector de forma tal que esté lo mas perpendicular posible a la pantalla.
2. Use el botón "Keystone" en el control remoto o proyector para corregir el problema.

Problema: La imagen se encuentra al revés o dada vuelta

Revise la configuracion de la Proyección en el Menú de Utilidades del OSD

Problema: La imagen se ve a rayas

1. Coloque las configuraciones de Frecuencia y de Tracking en el Menú de Utilidades del OSD a las configuraciones por defecto.

2. Para asegurarse que el problema no esté causado por un tarjeta de video de PC que este conectada, conecte a otro computadora.

Problema: La imagen es plana sin ningún contraste

Ajuste la configuración de Contraste en el Menú de la Imagen del OSD.

Problema: El color de la imagen proyectada no concuerda con la imagen de la fuente.

Ajuste las configuraciones de la Temperatura del Color y la Gamma en el Menú de la Imagen de la OSD.

Problemas de la Lámpara

Problema: No proviene luz del proyector

1. Revise que el cable de Power esté conectado de forma segura.
2. Utilice otro dispositivo eléctrico para asegurarse que el tomacorriente está funcionando.
3. Reinicie el proyector en el orden correcto y verifique que el Power LED sea verde.
4. Si ha reemplazado la lámpara recientemente, intente reconfigurar las conexiones de la lámpara.
5. Reemplace el módulo de la lámpara.
6. Coloque la lámpara vieja nuevamente en el proyector y hágalo arreglar.

Problema: La lámpara se apaga

1. Las oleadas de energía pueden causar que la lámpara se apague. Oprima el botón "Power" dos veces para apagar el proyector. Cuando el Power LED este encendido, oprima el botón "power"

2. Reemplace el módulo de la lámpara.

3. Coloque la lámpara vieja en el proyector y hágalo arreglar.

Problemas en el Control Remoto

Problema: El proyector no responde al control remoto

1. Direccione el control remoto hacia el sensor remoto en el proyector.
2. Asegúrese que el camino entre el control remoto y el sensor no se encuentre obstruido.
3. Apague cualquier luz fluorescente en la habitación.
4. Revise la polaridad de la batería.
5. Reemplace las baterías.
6. Apague otros aparatos infrarrojos que se encuentren en los alrededores.
7. Haga arreglar el control remoto.

CUMPLIMIENTO DE NORMAS REGULATORIAS

Aviso del FCC

Este equipo ha sido testeado y cumple con los límites establecidos para un equipo digital de clase B de acuerdo con la sección 15 de las reglas del FCC. Estos límites están diseñados con el fin de proveer una protección razonable contra interferencias dañinas cuando el equipo opera en un entorno comercial.

Este equipo genera, usa, y puede irradiar energía de frecuencia de radio y en caso de no haberse instalado y usado de acuerdo con el Manual de Instrucciones, puede causar interferencias dañinas a comunicaciones radiales.

El uso de este equipo en áreas residenciales puede causar interferencias dañinas, por lo cual el usuario es responsable de corregir la interferencia asumiendo el gasto correspondiente.

Los cambios o modifi caciones no expresamente aprobadas por las partes responsables del cumplimiento de las normas podría quitarle autoridad al usuario para operar el equipo.

Canadá

Este aparato digital clase B cumple con el ICES-003 de Canadá

Certifi caciones de Seguridad

Este es un producto clase B. En un entorno domestico, este equipo puede causar interferencias de radio, por lo que en ese caso el usuario debe tomar las medidas adecuadas. El típico uso es una sala de reuniones, sala de conferencia o auditorio.

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

Inglés Francia Aboscis Italiano Español Suisse Chines simplific: Chines tradic. Japonés Canaque Portugues Russo Menu - Sab Seleccionar Menu Instrumento

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文
