Guía Rápida Para Empezar

www.PlanarHomeTheater.com

English

Teléfono: EEUU: 1-866-PLANAR1 [phone]

Outside US: [phone]

E-mail: [e-mail]

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

简体中文

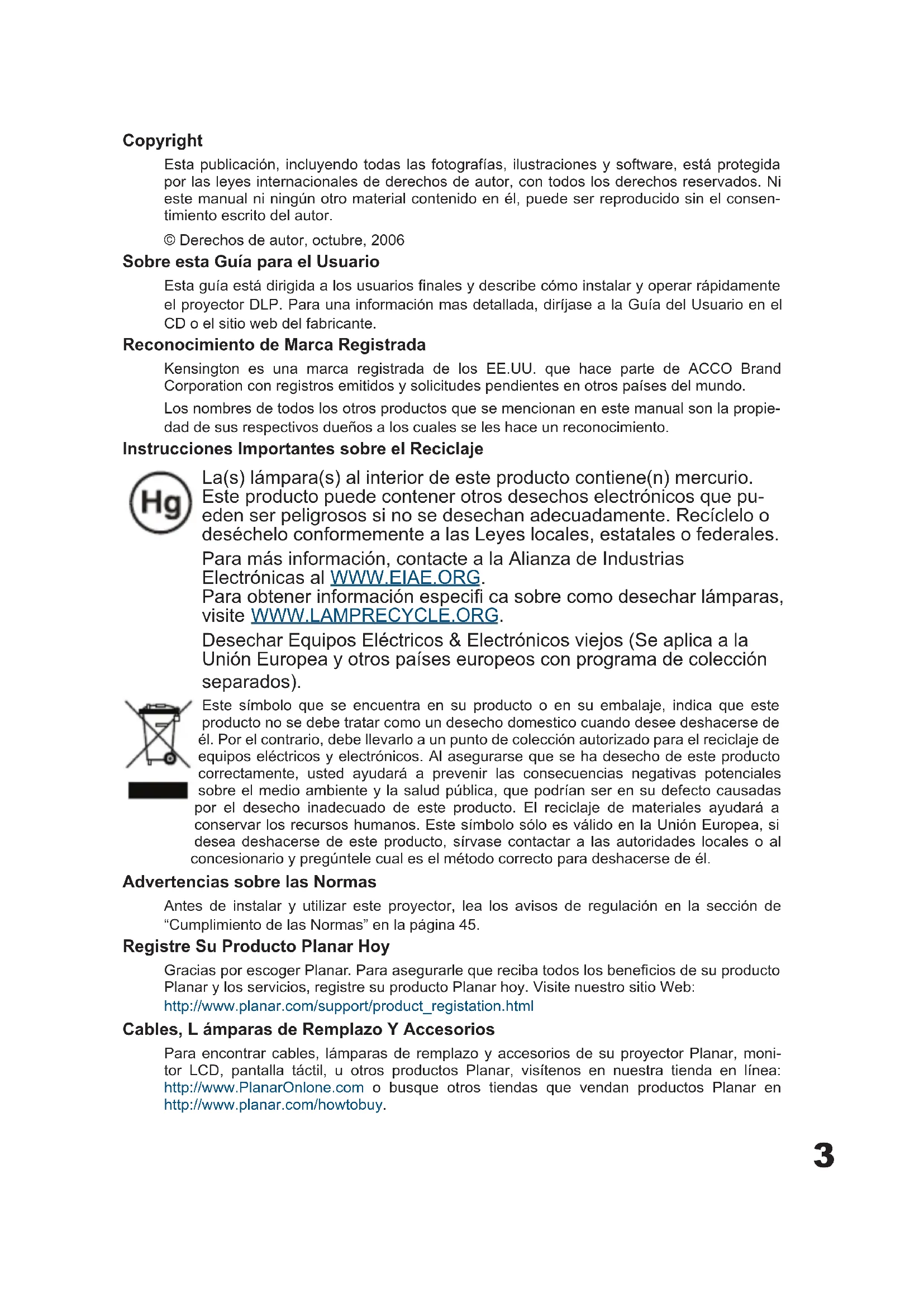

Esta publicación, incluyendo todas las fotografías, ilustraciones y software, está protegida por las leyes internacionales de derechos de autor, con todos los derechos reservados. Ni este manual ni ningún otro material contenido en él, puede ser reproducido sin el consentimiento escrito del autor.

© Derechos de autor, octubre, 2006

Sobre esta Guía para el Usuario

Esta guía está dirigida a los usuarios finales y describe cómo instalar y operar rápidamente el proyector DLP. Para una información mas detallada, diríjase a la Guía del Usuario en el CD o el sitio web del fabricante.

Reconocimiento de Marca Registrada

Kensington es una marca registrada de los EE.UU. que hace parte de ACCO Brand Corporation con registros emitidos y solicitudes pendientes en otros países del mundo.

Los nombres de todos los otros productos que se mencionan en este manual son la propiedad de sus respectivos dueños a los cuales se les hace un reconocimiento.

Instrucciones Importantes sobre el Reciclaje

La(s) lámpara(s) al interior de este producto contiene(n) mercurio.

Este producto puede contener otros desechos electrónicos que pueden ser peligrosos si no se desechan adecuadamente. Recíclelo o deséchelo conformemente a las Leyes locales, estatales o federales.

Para más información, contacte a la Alianza de Industrias Electrónicas al WWW.EIAE.ORG.

Para obtener información especifica sobre como desechar lámparas, visite WWW.LAMPRECYCLE.ORG.

Desechar Equipos Eléctricos & Electrónicos viejos (Se aplica a la Unión Europea y otros países europeos con programa de colección separados).

Este símbolo que se encuentra en su producto o en su embalaje, indica que este producto no se debe tratar como un desecho domestico cuando desee deshacerse de él. Por el contrario, debe llevarlo a un punto de colección autorizado para el reciclaje de equipos eléctricos y electrónicos. Al asegurarse que se ha desecho de este producto correctamente, usted ayudará a prevenir las consecuencias negativas potenciales sobre el medio ambiente y la salud pública, que podrían ser en su defecto causadas por el desecho inadecuado de este producto. El reciclaje de materiales ayudará a conservar los recursos humanos. Este símbolo sólo es válido en la Unión Europea, si desea deshacerse de este producto, sírvase contactar a las autoridades locales o al concesionario y pregúntele cual es el método correcto para deshacerse de él.

Advertencias sobre las Normas

Antes de instalar y utilizar este proyector, lea los avisos de regulación en la sección de "Cumplimiento de las Normas" en la página 45.

Registre Su Producto Planar Hoy

Gracias por escoger Planar. Para asegurarle que reciba todos los beneficios de su producto Planar y los servicios, registre su producto Planar hoy. Visite nuestro sitio Web:

http://www.planar.com/support/product_registation.html

Cables, L ámparas de Remplazo Y Accesorios

Para encontrar cables, lámparas de remplazo y accesorios de su proyector Planar, monitor LCD, pantalla táctil, u otros productos Planar, visítenos en nuestra tienda en línea: http://www.PlanarOnlone.com o busque otros tiendas que vendan productos Planar en http://www.planar.com/howtobuy.

LISTA DE CONTROL DEL EMBALAJE

Desempaque cuidadosamente el proyector y verifi que que las siguientes piezas están incluidas en él.

Adaptador DVI a HDMI (PD4010 únicamente)

Cable de Corriente Eléctrica Componente de (En cada país) Video Cable

CD-ROM (Para este Manual de Instrucciones)

PLANAR P04008 P05008 P07008 Polycore OLO® DCL/Plastic P3.0 Explo2 www.rsc.org/PLA-1000

Guía Rápida Para Empezar

Contacte a su concesionario inmediatamente si falta alguna de estas piezas, o parecen estar dañadas, o si la unidad no funciona.

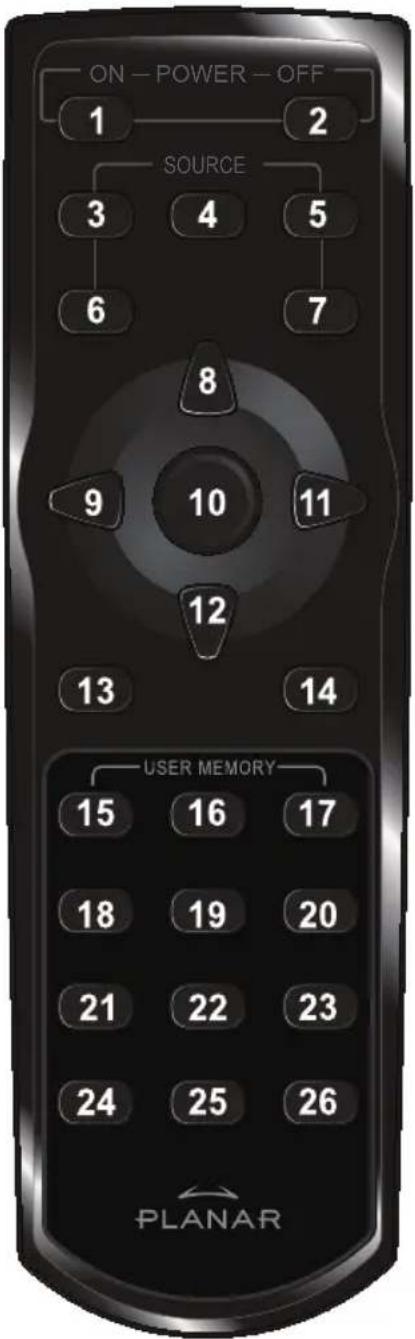

FUNCIONES DEL CONTROL REMOTO

PIEZA	RÓTULO DESCRIPCIÓN
1	Prendido Prende	el proyector
2	Apagado Apaga	el proyector
3	Fuente 1 Confi g	urable por el usuario(opción por defecto: HDMI)
4	Fuente 2 Confi g	urable por el usuario(opción por defecto: Componente)
5	Fuente 3 Confi g	urable por el usuario(opción por defecto: DVI-D)
6	Fuente 4 Confi g	urable por el usuario(opción por defecto: PC)
7	Fuente 5 Confi g	urable por el usuario(opción por defecto: Video/S-Video)
8	Cursor para arriba	Navega y cambia la Confi guración de OSD
9	Cursor para la izquierda
10	Entrar Cambia la	Confi guración de OSD
11	Cursor para la derecha	Navega y cambia la Confi guración de OSD
12	Cursor para abajo
13	Salir Sale del menú OSD o de los campos de selección del menú
14	Menú Abre el menú OSD
15	Tecla Rápida 1	Confi guración de memoria por el usuario 1
16	Tecla Rápida 2	Confi guración de memoria por el usuario 2
17	Tecla Rápida 3	Confi guración de memoria por el usuario 3
18	Contraste Ajusta	el contraste de la pantalla
19	Brillo Ajusta la lu	minosidad de la pantalla
20	Relación as-pecto	Cambia el relación del aspecto: 16:9 → Letterbox → 4:3 → Nativo
21	Gamma Cambia	la gamma: Película → Vídeo → Cine → PC → Fotografía
22	Overscan	Cambia la sobre-exploración:Apagado → Recortar → Zoom
23	Keystone	Ajusta el keystone
24	Automático	Sincroniza automáticamente la visual-ización de la Confi guración en modo RGB
25	Vacía Hace que	la pantalla aparezca en blanco
26	LED	Prende y apaga la luz LED

ON - POWER - OFF 1 2 SOURCE 3 4 5 6 7 8 9 10 11 12 13 14 USER MEMORY 15 16 17 18 19 20 21 22 23 24 25 26 PLANAR

INSERTAR LAS PILAS DEL CONTROL REMOTO

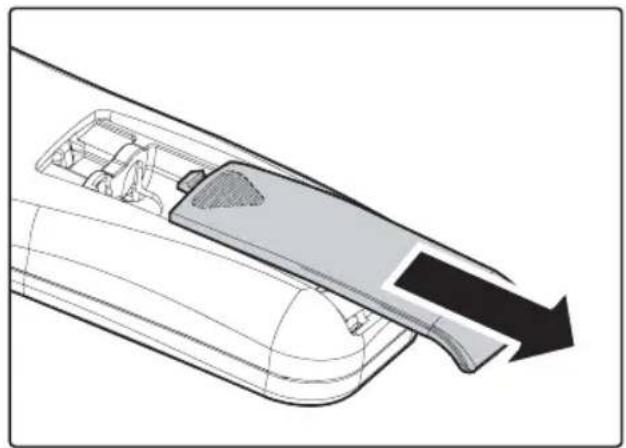

1. Remueva la tapa del compartimiento de las pilas deslizando la tapa en dirección de la fl echa.

1. Inserte las pilas suministradas teniendo en cuenta la polaridad (+/-) como se muestra aquí.

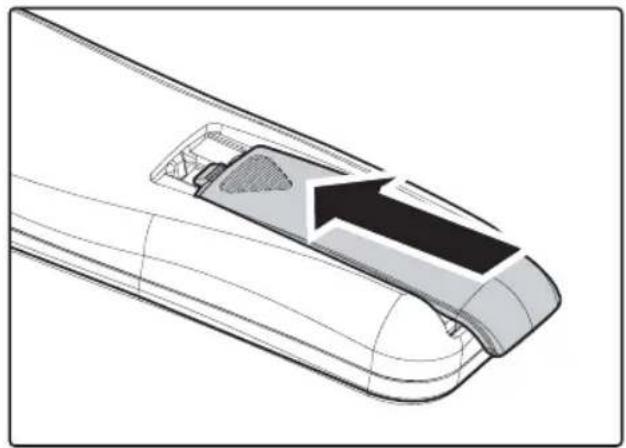

1. Cierre la tapa nuevamente.

1. Sólo utilice pilas alcalinas tipo AAA.
2. Deseche las pilas de acuerdo con las regulaciones de las ordenanzas locales.
3. Remueva las pilas cuando no utilice el proyector durante largos períodos de tiempo.

CONECTAR LOS DISPOSITIVOS DE ENTRADA

Un PC o computador portátil, así como los dispositivos de video se pueden conectar al proyector al mismo tiempo. Los dispositivos de video incluyen alta definición, DVD, VCD, y aparatos de VHS, como también filmadoras de películas y cámaras digitales. Refiérase al manual de instrucciones del dispositivo correspondiente para confirmar que tenga el conector de salida apropiado.

Como medida de seguridad, desconecte toda corriente eléctrica con el proyector y los dispositivos de conexión antes de hacer las conexiones.

PRENDER Y APAGAR EL PROYECTOR

1. Remueva la tapa del lente.
2. Conecte el cable de corriente eléctrica al proyector. Conecte el otro lado al toma-corriente en la pared.
3. Oprima el botón de CORRIENTE. El LED de corriente en el proyector se iluminará. Prenda los dispositivos conectados.

4. La pantalla para la selección del idioma aparecerá (sólo en la instalación inicial). Seleccione el idioma que desee.

5. Oprima el botón del cursor ▲▼ hasta que el Idioma aparezca rotulado.

6. Oprima el botón del cursor ◀▶ o del Menú para confi rmar el idioma y cerrar el menú OSD.

Inglés Francia Alonso Italiano Español Suisse Chile Simplificado Chile Tradicional Japanda Caracama Portugues Russo Mend seleccionar ▶▼ Displacementa ▼▼

1. Si está conectada mas de una entrada del aparato, presione la fuente del botón para buscar.

2. Oprima el botón "Power" para apagar el proyector. Aparecerá la pantalla de "Apagando."

Nota: Presionar el botón "Power" nuevamente dentro de los cinco (5) segundos cancela la función "Apagando" del proyector.

1. Cuando el "Power LED deja de destel-lar, el proyector permanece en el modo standby.

Analog RGB 800 x 600 @ 60 Hz

Apagando Pulsar Encender para cancelar

No desconecte el cable de corriente eléctrica hasta que el botón de Corriente LED haya parado de titilar, indicando que el proyector se ha refrescado.

AJUSTANDO EL FOCO Y EL ZOOM

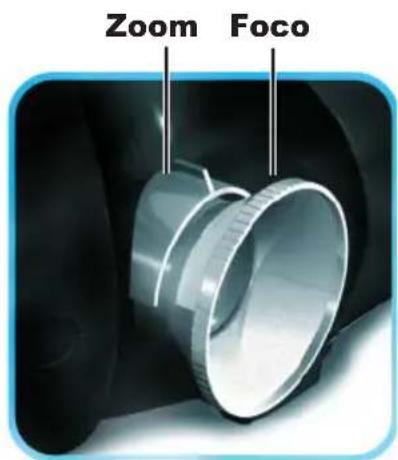

1. Localice los anillos de la imagen del zoom y el ajuste del foco en el proyector.

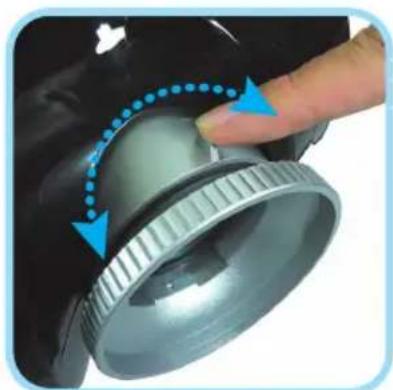

2. Use el control de la imagen del zoom para ajustar la imagen proyectada y el tamaño de la pantalla.

3. Rote el control de la imagen del foco para agudizar la imagen proyectada.

Zoom Foco

SOLUCIÓN DE PROBLEMAS

Estas pautas le suministran consejos de cómo lidiar con problemas que pueden ocurrir cuando esté utilizando el proyector. Si aun así el problema no se resuelve, contacte a su concesionario para asistencia.

Muchas veces después de pasar un rato buscando la solución del problema, el problema se sitúa en algo tan simple como una conexión floja. Verifique lo siguiente antes de pasar a las soluciones de problemas específicos.

• Utilice otro dispositivo eléctrico para asegurarse que el tomacorriente está funcionando.
• Asegúrese que el proyector está prendido.
• Asegúrese que todas las conexiones están aseguradamente conectadas.
• Asegúrese que el mecanismo conectado está prendido.
• Asegúrese que un PC conectado no se encuentra en modo suspendido.
• Asegúrese que un Computador Portátil conectado está configurado para una visualización externa. (Esto se hace usualmente al presionar una combinación con la tecla de Función de su computador.)

Consejos Para la Solución de Problemas

Problemas de Imágenes

Problema: No aparecen imágenes en la pantalla

1. Verifique las configuraciones en su computadora portátil o PC.
2. Apague todos los equipos y enciéndalos nuevamente en el orden correcto.

Problema: La imagen está borrosa

1. Ajuste el Foco en el proyector.
2. Oprima el botón Auto del control remoto o proyector.
3. Asegúrese que la distancia del proyector a la pantalla sea dentro del rango especificado de los 7 metros (23 pies)
4. Verifique que las lentes del proyector estén limpias.

Problema: La imagen es mas ancha arriba o abajo (efecto trapezoide)

1. Ubique al proyector de forma tal que esté lo mas perpendicular posible a la pantalla.
2. Use el botón "Keystone" en el control remoto o proyector para corregir el problema.

Problema: La imagen se encuentra al revés o dada vuelta

Revise la configuracion de la Proyección en el Menú de Utilidades del OSD

Problema: La imagen se ve a rayas

1. Coloque las configuraciones de Frecuencia y de Tracking en el Menú de Utilidades del OSD a las configuraciones por defecto.

2. Para asegurarse que el problema no esté causado por un tarjeta de video de PC que este conectada, conecte a otro computadora.

Problema: La imagen es plana sin ningún contraste

Ajuste la configuración de Contraste en el Menú de la Imagen del OSD.

Problema: El color de la imagen proyectada no concuerda con la imagen de la fuente.

Ajuste las configuraciones de la Temperatura del Color y la Gamma en el Menú de la Imagen de la OSD.

Problemas de la Lámpara

Problema: No proviene luz del proyector

1. Revise que el cable de Power esté conectado de forma segura.
2. Utilice otro dispositivo eléctrico para asegurarse que el tomacorriente está funcionando.
3. Reinicie el proyector en el orden correcto y verifique que el Power LED sea verde.
4. Si ha reemplazado la lámpara recientemente, intente reconfigurar las conexiones de la lámpara.
5. Reemplace el módulo de la lámpara.
6. Coloque la lámpara vieja nuevamente en el proyector y hágalo arreglar.

Problema: La lámpara se apaga

1. Las oleadas de energía pueden causar que la lámpara se apague. Oprima el botón "Power" dos veces para apagar el proyector. Cuando el Power LED este encendido, oprima el botón "power"

2. Reemplace el módulo de la lámpara.

3. Coloque la lámpara vieja en el proyector y hágalo arreglar.

Problemas en el Control Remoto

Problema: El proyector no responde al control remoto

1. Direccione el control remoto hacia el sensor remoto en el proyector.
2. Asegúrese que el camino entre el control remoto y el sensor no se encuentre obstruido.
3. Apague cualquier luz fluorescente en la habitación.
4. Revise la polaridad de la batería.
5. Reemplace las baterías.
6. Apague otros aparatos infrarrojos que se encuentren en los alrededores.
7. Haga arreglar el control remoto.

CUMPLIMIENTO DE NORMAS REGULATORIAS

Aviso del FCC

Este equipo ha sido testeado y cumple con los límites establecidos para un equipo digital de clase B de acuerdo con la sección 15 de las reglas del FCC. Estos límites están diseñados con el fin de proveer una protección razonable contra interferencias dañinas cuando el equipo opera en un entorno comercial.

Este equipo genera, usa, y puede irradiar energía de frecuencia de radio y en caso de no haberse instalado y usado de acuerdo con el Manual de Instrucciones, puede causar interferencias dañinas a comunicaciones radiales.

El uso de este equipo en áreas residenciales puede causar interferencias dañinas, por lo cual el usuario es responsable de corregir la interferencia asumiendo el gasto correspondiente.

Los cambios o modifi caciones no expresamente aprobadas por las partes responsables del cumplimiento de las normas podría quitarle autoridad al usuario para operar el equipo.

Canadá

Este aparato digital clase B cumple con el ICES-003 de Canadá

Certifi caciones de Seguridad

Este es un producto clase B. En un entorno domestico, este equipo puede causar interferencias de radio, por lo que en ese caso el usuario debe tomar las medidas adecuadas. El típico uso es una sala de reuniones, sala de conferencia o auditorio.
