PD7060 - 프로젝터 Planar - 무료 사용 설명서

브랜드	Planar
모델	PD7060
제품 유형	DLP 프로젝터
디스플레이 기술	DLP (디지털 광 처리)
기본 해상도	설명서에 명시되지 않음 (추정: XGA 또는 WXGA)
밝기	설명서에 명시되지 않음
명암비	리모컨 및 OSD를 통해 조정 가능
주요 기능	다기능 리모컨, 키스톤 보정, 광학 줌, 수동 초점, 여러 입력 (HDMI, DVI-D, 컴포넌트, PC, 비디오/S-비디오), 디스플레이 모드 (16:9, 레터박스, 4:3, 네이티브), 감마 및 프레이밍 설정
연결성	HDMI, DVI-D (PD4010의 경우 포함된 어댑터를 통해), 컴포넌트, PC (VGA), 비디오/S-비디오
리모컨	예, AAA 배터리 포함, 사용자 단축키, 화면 설정
키스톤 보정	예, 리모컨 또는 OSD를 통해 조정 가능
유지보수 및 청소	부드러운 천으로 렌즈 청소; 수명이 다한 램프 교체
안전	FCC 클래스 B, UL, c-UL, CE, TUV-GS, CCC 준수; WEEE 준수 재활용
예비 부품 및 수리 가능성	교체용 램프 제공; Planar 기술 지원
전원	전원 케이블 제공 (국가별), 표준 전원 콘센트
크기	설명서에 명시되지 않음
무게	설명서에 명시되지 않음
일반 정보	여러 언어로 제공되는 설명서; 온라인 및 전화 지원

자주 묻는 질문 - PD7060 Planar

Planar PD7060 프로젝터를 어떻게 켜나요?

렌즈 커버를 제거하고, 전원 케이블을 연결한 후 전원 버튼을 누릅니다. 전원 표시등이 켜집니다. 그런 다음 연결된 기기의 전원을 켭니다.

화면에 이미지가 나타나지 않으면 어떻게 해야 하나요?

프로젝터와 소스 기기가 켜져 있는지, 케이블이 제대로 연결되었는지, 컴퓨터가 절전 모드가 아닌지 확인하세요. 선택한 소스가 올바른지 확인하십시오(리모컨의 소스 버튼).

흐릿한 이미지를 어떻게 교정하나요?

프로젝터의 초점 링을 돌리세요. 리모컨의 자동 버튼을 누르세요. 프로젝터-스크린 거리가 10미터 미만이고 렌즈가 깨끗한지 확인하세요.

이미지가 왜곡되는 이유는 무엇인가요(키스톤 효과)?

프로젝터를 스크린에 최대한 수직으로 배치하세요. 리모컨의 키스톤 버튼이나 OSD 메뉴를 사용하여 왜곡을 보정하세요.

거꾸로 투사된 이미지를 어떻게 뒤집나요?

OSD 메뉴(유틸리티)에서 프로젝터 위치에 따라 투영 옵션을 적절한 모드(예: 후면 천장)로 설정하세요.

리모컨이 작동하지 않습니다. 어떻게 해야 하나요?

리모컨을 프로젝터 센서 방향으로 향하게 하고, 장애물이나 형광등이 없는지 확인하세요. 배터리 방향을 확인하고 필요시 교체하세요.

프로젝터 램프를 어떻게 교체하나요?

프로젝터를 끄고 전원을 분리하세요. 램프가 식을 때까지 기다리세요. 램프 덮개를 열고 기존 램프를 제거한 후 새 램프를 삽입하세요. 호환되는 모델은 설명서를 참조하세요.

프로젝터 렌즈를 어떻게 청소하나요?

부드럽고 마른 천(마이크로파이버 종류)을 사용하세요. 렌즈에 직접 액체를 바르지 마세요. 지속적인 얼룩의 경우 광학용 세척제를 소량 사용하세요.

어떤 종류의 비디오 입력이 가능한가요?

프로젝터는 HDMI, DVI-D(PD4010의 경우 어댑터를 통해), 컴포넌트, PC(VGA) 및 비디오/S-비디오를 지원합니다. 소스 버튼을 사용하여 입력 간을 전환하세요.

밝기와 명암비를 어떻게 조정하나요?

리모컨의 밝기 및 명암 버튼을 사용하세요. 또한 메뉴 버튼으로 OSD의 화면 메뉴에 접근하여 더 세밀하게 조정할 수 있습니다.

사용 설명서 PD7060 Planar

미국 전화:1-866-PLANAR1(866)752-6271

미국외 진화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-급,오전8시-오후8시(비농부),오전12시

-오후12시(GMT)

Русский

미국 진화:1-866-PLANAR1(866)752-6271

비국외 전화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

미국 진화:1-866-PLANAR1(866)752-6271

비국외 전화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

미국 진화:1-866-PLANAR1(866)752-6271

비국외 전화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

미국 전화:1-866-PLANAR1(866)752-6271

미국외 전화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

미국 전화:1-866-PLANAR1(866)752-6271

미국외 전화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

미국 전화:1-866-PLANAR1(866)752-6271

미국외 전화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

미국 전화:1-866-PLANAR1(866)752-6271

미국외 진화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

미국 전화:1-866-PLANAR1(866)752-6271

미국외 전화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

미국 전화:1-866-PLANAR1(866)752-6271

미국외 전화:[phone]

이메일:[e-mail]

온라인 기술 자료:http://www.planar.com/support

시간:월-금,오전8시-오후8시(미동부),오전12시

오후 12시(GMT)

Русский

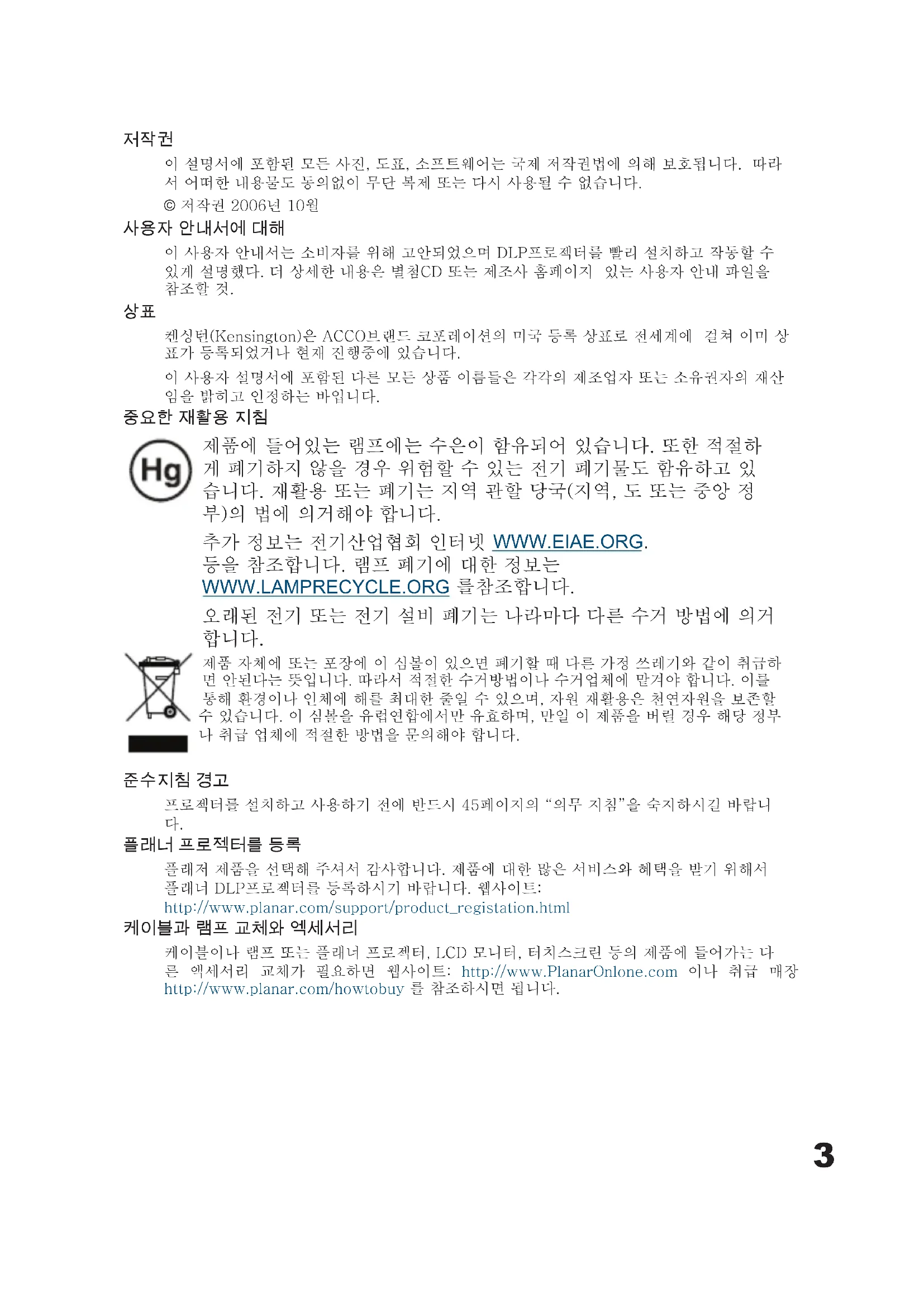

이 설명서에 포함된 모든 사진, 도표, 소프트웨어는 국제 저작권법에 의해 보호됩니다. 따라서 어떠한 내용물도 동의없이 무단 복제 또는 다시 사용될 수 없습니다.

© 저작권 2006년 10월

사용자 안내서에 대해

이 사용자 안내서는 소비자를 위해 고안되었으며 DLP프로젝터를 빨리 설치하고 작동할 수 있게 설명했다. 더 상세한 내용은 별첨CD 또는 제조사 홈페이지 있는 사용자 안내 파일을 참조할 것.

상표

젠싱턴(Kensington)은 ACCO브랜드 코포레이션의 미국 등록 상표로 전세계에 걸쳐 이미 상표가 등록되었거나 현재 진행중에 있습니다.

이 사용자 설명서에 포함된 다른 모든 상품 이름들은 각각의 제조업자 또는 소유권자의 재산임을 밝히고 인정하는 바입니다.

중요한 재활용 지침

제품에 들어있는 래프에는 수은이 함유되어 있습니다. 또한 적절하게 폐기하지 않을 경우 위험할 수 있는 전기 폐기물도 함유하고 있습니다. 재활용 또는 폐기는 지역 관할 당국(지역, 도 또는 중앙 정부)의 법에 의거해야 합니다.

추가 정보는 전기산업협회 인터넷 WWW.EIAE.ORG.

등을 참조합니다. 래프 폐기에 대한 정보는

WWW.LAMPRECYCLE.ORG 를참조합니다.

오래된 전기 또는 전기 설비 폐기는 나라마다 다른 수거 방법에 의거 합니다.

제품 자체에 또는 포장에 이 심붙이 있으면 폐기할 때 다른 가정 쓀레기와 같이 취급하면 안된다는 뜻입니다. 따라서 적절한 수거방법이나 수기업체에 맡겨야 합니다. 이를 통해 환경이나 인체에 해를 최대한 줄일 수 있으며, 자원 제활용은 친연자원을 보존할 수 있습니다. 이 심물을 유립연합에서만 유효하며, 만일 이 제품을 버럴 경우 해당 정부나 취급 업체에 적절한 방법을 문의해야 합니다.

준수지침 경고

프로젝터를 설치하고 사용하기 전에 반드시 45페이지의 “의무 지침”을 숙지하시길 바랍니다.

플래너 프로젝터를 등록

플레저 제품을 선택해 주셔서 감사합니다. 제품에 대한 많은 서비스와 혜택을 받기 위해서 플래너 DLP프로젝터를 등록하시기 바랍니다. 웹사이트:

http://www.planar.com/support/product_registration.html

케이블과 래프 교체와 엑세서리

케이블이나 래프 또는 플레너 프로젝터, LCD 모니터, 터치스크린 등의 제품에 들어가는 다른 액세서리 교체가 필요하면 웹사이트: http://www.PlanarOnlone.com 이나 취급 메장 http://www.planar.com/howtobuy 를 참조하시면 됩니다.

내용물 확인

조심해서 포장을 뜨고 다음 내용물이 있는지 확인합니다.

HDMI어댑터 연결 DVI (PD4010해당)

위의 내용물 중 진 것이 있거나 손상 또는 작동되지 않으면 구입 매장에 빨리 알리 것.

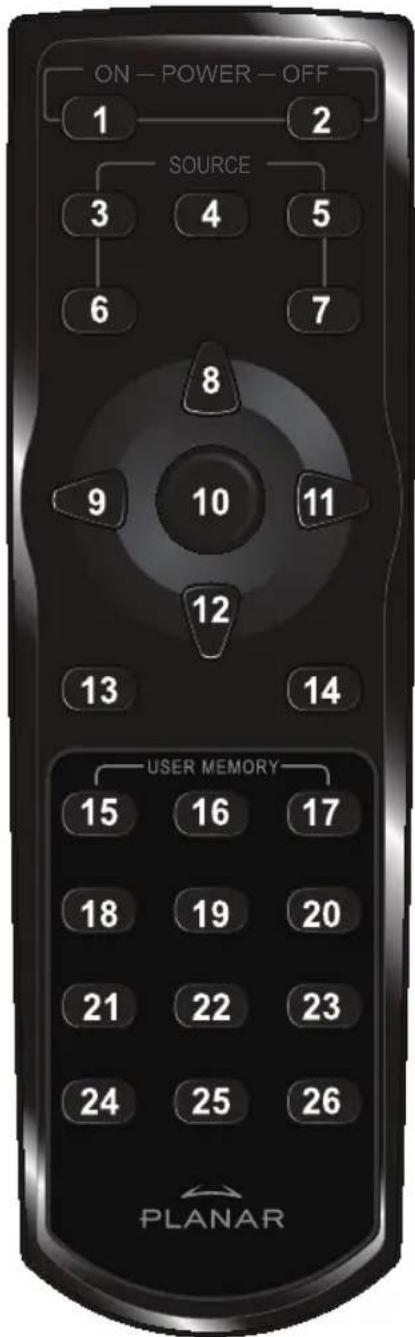

리모콘 기능

항목 이름 기능
1 진원켜기 프로		젝터 진원 켜기
2 진원 끄기 프로		젝터 진원 끄기
3 소스 1 기본 소		스는 HDMI로 되어있음
4 소스 2 용자 설		징 소스(디폴트: 콘포넌트)
5 소스 3 사용자		설정(디폴트: DVI-D)
6 소스 4 사용자		설정(디폴트: PC)
7 소스 5 사용자		설정(디폴트: 비디오/S-비디오)
8 방향 위		OSD 세팅 변경
9 방향 왼쪽
10 인더키 OSD 세팅 변경 결정
11 방향 오른쪽		OSD 세팅 변경
12 방향 아레쪽
13 끝내기 OSD 메뉴 및 메뉴 선택 종료
14 메뉴 OSD 시작
15 핫키 1 사용자		기억 세팅 1
16 핫키 2 사용자		기억 세팅 2
17 핫키 3 사용자		기억 세팅 3
18 명암 화면 콘드레스트 조정
19 맑기 화면 명암 조정
20 가로/세로비율		Toggles 애스펙트 비율: 16:9 → 레터박스 → 4:3 → Native
21 감마 Toggles		감마: 필름 → 비디오 →영화 → PC → 사진
22 오버스캔 Toggles 오버스캔: 끄기 → 자르기 → 줌
23 키스톤 키스톤		조절
24 자동 RGB 모드에서 자동으로 디스플래이 세팅 동기화
25 빈 화면 일시 없애기
26 LED LED 전통 온 또는 오프 하기

리모콘에 밖데리 넣기

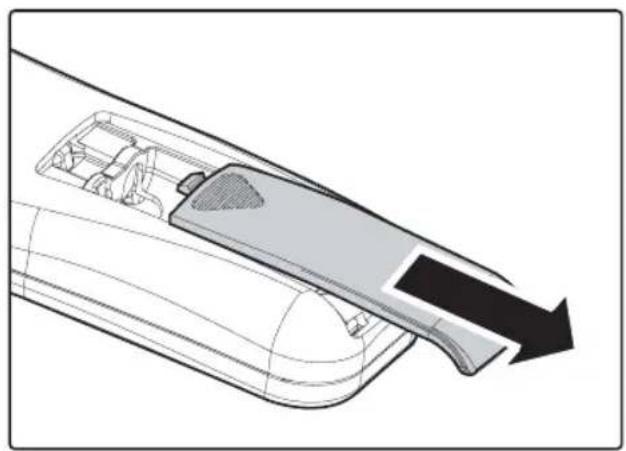

1. 밥데리 함 키버를 화살표 방향 아래로 밀어 제거한다.

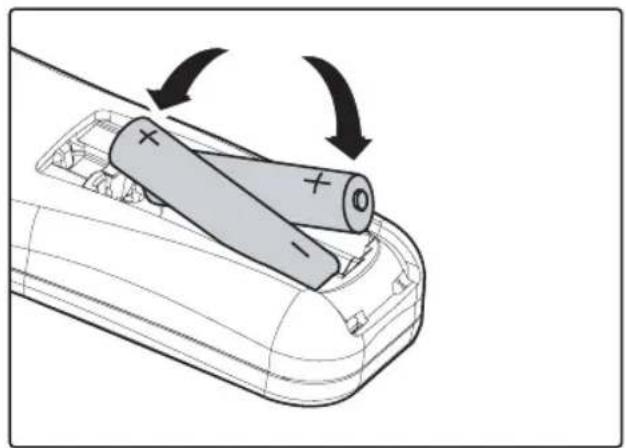

1. 제공된 밥데리를 +/- 방향을 고려해 그림처럼 넣는다.

1. 사이즈 AAA 알카라인 밖데리를 사용할 것.
2. 사용된 밖데리는 관할 당국의 지침에 따라 버릴 것.
3. 프로젝터를 장기간 사용하지 않을 때는 밖데리를 별도로 보관할 것.

인/

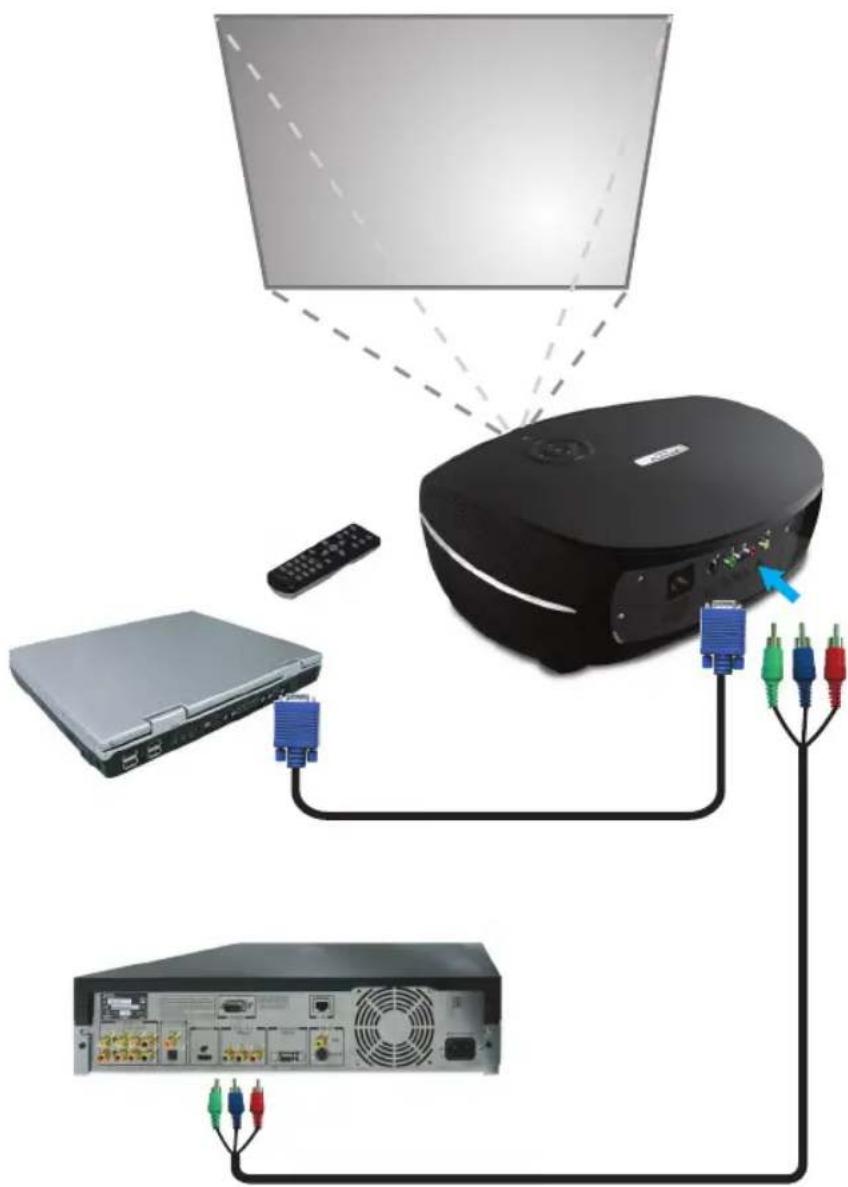

장치연결

비디오 장치는 물론이고 PC 또는 노트북 컴퓨터를 프로젝터에 동시에 연결할 수 있다. 영상 장치는, 영화 비디오 촬영기아울러, DVD, VCD, 밟VHS선수 디지털 고요한 사진기 및 높은 정의 근원을 포함한다. 사용자 설명서를 확인하고 적절한 아웃 !! 컨넥터가 있는지 확인하자.

안전을 위해 다른 장치와 프로젝터를 연결할 때는 전원을 반드시 끼자.

프로젝터 켜고 끄기

1. 렌즈 키버를 제거한다.
2. 프로젝터에 전원 코드를 연결한다. 전원코드 반대쪽을 벽 진원에 연결한다.
3. Power 버튼을 누른다. 프로젝터의 Power LED에 불이 들어오면 연결된 장치의 전원도 컨다.

4. 언어 선택 화면이 나오면(초기 셋입 과정에만) 사용언어를 선택한다.

5. 방향 커서 를 움직이면 해당 환해진다.(▲▼)

6. 방향 키서 또는 Menu 버튼을 언어를 확정하고 OSD를 닫는다. (◀▶)

1. 한 개 이상의 인OPLE(입력)장치가 연결되어 있으면, 소스버튼을 눌러 검색하세요.

2. 프로젝터를 끄려면 파워 버튼을 누르세요. 노트: 5초 이내에 파워버튼을 다시 누르면 전원 끄기가 취소됩니다.

3. 전원 LED가 반짝거림을 멈추면, 프로젝터는 대기 모드로 들어갑니다.

Power LED가 계속 점멸하고 있을 때 파워코드를 빼지 말 것. LED 점멸은 프로젝터가 현재 전원 아웃을 위해 냉각중이라는 뜻이다.

포커스와 좀 조절

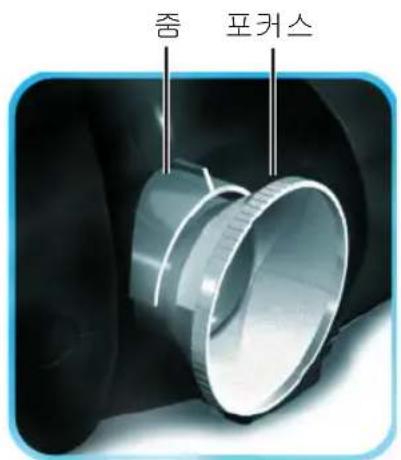

1. 이미지 포커스와 줌 조정 부위를 확인합니다.

2. 이미지 줌 콘트롤을 사용해 영사된 화면과 스크린 사이즈를 조정합니다.

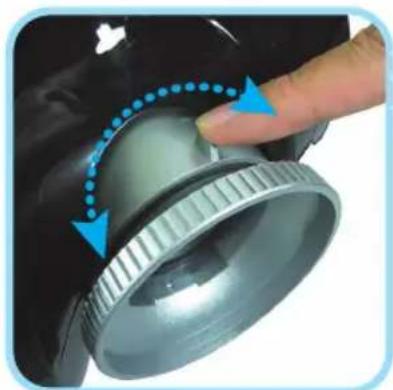

3. 이미지 포커스 콘트롤을 돌려 영사된 이미지를 선명하게 합니다.

다음 가이드라인은 프로젝터를 사용하면서 흔하게 접할 수 있는 문제들을 해결합니다. 문제가 여전히 해결되지 않는다면 구입매장이나 서비스센터에 문의합니다.

종종 많은 문제가 연결부위가 느슨해졌거나 등의 단순한 원인에서 발생합니다. 깊은 진단을 하기 전에 다음 사항을 먼저 확인합니다.

• 전기 아웃렛이 작동하는지 다른 전기 장치를 사용해 봅니다.
• 프로젝터에 전원이 들어왔는지를 확인합니다.
  모든 연결이 안전하게 되었는지 확인합니다.
• 부착 장치에 전원이 들어왔는지 확인합니다.
  -연결된 PC가 휴면 모드가 아닌지 확인합니다.
  -연결된 노트북 컴퓨터가 외부 디스플레이 모드가 아닌지 확인합니다.(종종 노트북 컴퓨터의 해당 평션 키를 눌러 이같은 현상이 나타나고 있습니다.)

일반적인 문제와 해결

이미지 문제

문제:스크린에 아무런 이미지가 없다

1. 노트북과 데스크탑 PC의 세팅을 확인한다.
2. 모든 장비의 전원을 끄고 다시 제대로된 순서로 전원을 견다.

문제: 이미지가 손상됐다

1. 프로젝터의 Focus를 조정한다.
2. 리모콘 또는 프로젝터상의 Auto 버튼을 누른다.
3. 프로젝터와 스크린 거리가 10미터(33피트) 이네 거리인지 확인한다.
4. 프로젝터 렌즈가 깨끗한지 확인한다.

문제: 이미지가 위로 또는 아래로 길다

1. 프로젝터 위치가 스크린에 평행하도록 재조정한다.
2. 리모콘 또는 프로젝터상의 키스톤 버튼을 눌러 문제를 해결한다.

문제: 이미지가 반대 방향 또는 위아래가 바뀌었다

OSD의 Utility 메뉴에서 프로젝션 세팅을 체크한다.

문제: 이미지에 선 또는 금이 간다

1.OSd의 Utility 메뉴에서 프리퀀시와 트랙킹 세팅을 기본값으로 전환한다.
2. 이 문제가 연결된 PC의 비디오 카드 때문에 아닌지를 확인하기 위해 다른 컴퓨터를 연결한다.

문제: 이미지가 대조가 없고 믿맛하다

OSD의 이미지 메뉴에서 대조(Contrast) 세팅을 조정한다.

문제: 영사된 이미지 칼러가 소스 이미지와 매치되지 않는다.

OSD의 이미지 메뉴에서 색온도와 감마(영상대비) 세팅을 조정한다.

램프 문제

문제: 프로젝터에

1. 전원 케이블이 안전하게 연결되었는지 확인한다.
2. 다른 전자 장치를 통해 전원 소스가 좋은지 테스트한다.
3. 프로젝터를 올바른 순서로 다시 시작하고 전원 LED가 초록색인지 확인한다.
4. 최근 랼프를 교체했으면, 랼프 연결을 다시 해본다.
5. 래프 모듈을 교체한다.
6. 프로젝터에 예전 랼프를 다시 넣고 프로젝터를 서비스받는다.

문제: 래프가 나갔을 때

1. 중종 전원이 공급되면 래프가 나갈 때가 있다. 파워 버튼을 두변 눌러 프로젝터 전원을 끈다. LED에 불이 들어와 있으면, 파워 버튼을 누른다.
2. 랼프 모듈을 교체한다.
3. 옛 래프를 다시 프로젝터에 복귀시키고 서비스를 받는다.

리모콘 문제

문제: 프로젝터가 리모콘에 제대로 작동되지 않는다

1. 리모콘을 직접 프로젝터 센터쪽으로 향하게 한다.
   2.리코몬과 센서간에 아무런 장애물이 없어야 한다.
2. 실내 공간 안의 모든 형광등 전원을 끄다.
3. 건전지 방향(음극,양극)을 확인한다.
4. 건전지를 교체한다.
   6.주변에 다른 무선 시그널 장치(Infrared-enabled)를 끊다.
5. 리모콘을 서비스 받는다.

준수조항

FCC 경고

이 프로젝터는 FCC를 파트 15에 준한 클래스 B 디지털 장치로 인가되어 테스트 받았습니다. 이에 따라 장치가 상업용 환경에서 작동할 때 주변에 해를 끼치지 않게 합리적으로 보호할 수 있는 제한이 있습니다.

이 장치는 지침과 매뉴얼에 따라 설치되고 사용되지 않으면 래디오 주파수 에너지를 발생시킬 수 있습니다. 따라서 래디오 통신에 해가 될 수 있습니다. 거주지역에서의 본 장치의 작동은 마찬가지로 해로운 방해를 유발할 수 있으며 본인의 비용으로 이를 시정해야 합니다.

책임있는 당사자의 허가 없이 불법으로 본 장치를 고치거나 변질시키게 되면 사용자의 장치 작동 권한이 없어질 수 있습니다

캐나다

클래스 B 디지털 장비는 캐나디언 ICES-003에 준합니다.

안전 인준

본 장치는 클래스 B 제품입니다. 가정 내 환경에서 라디오 간섭, 방해를 일으킬 수 있으며 적절한 조치가 요구되게 됩니다. 전형적인 사용치는 컨퍼런스룸, 미팅 료, 강당 등입니다.

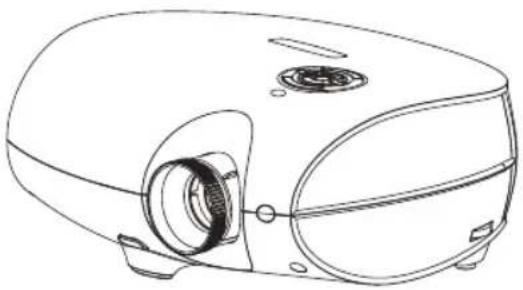

PLANAR

PD4010

PD7010

PD7060
