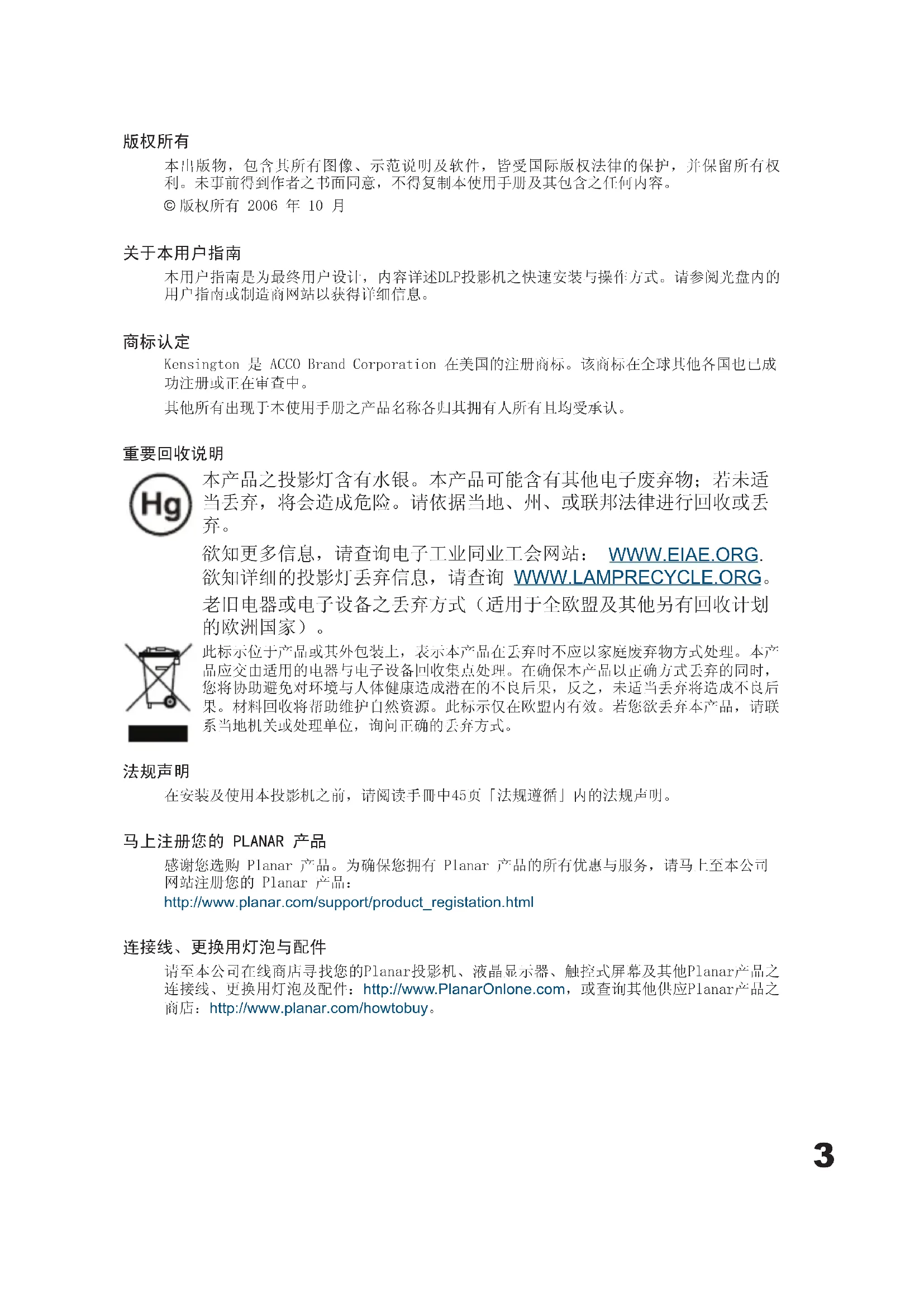

本出版物，包含其所有图像、示范说明及软件，皆受国际版权法律的保护，并保留所有权利。未事前得到作者之书面同意，不得复制本使用手册及其包含之任何内容。

© 版权所有 2006 年 10 月

关于本用户指南

本用户指南是为最终用户设计，内容详述DLP投影机之快速安装与操作方式。请参阅光盘内的用户指南或制造商网站以获得详细信息。

商标认定

Kensington 是 ACCO Brand Corporation 在美国的注册商标。该商标在全球其他各国也已成功注册或正在审查中。

其他所有出现于本使用手册之产品名称各归其拥有人所有且均受承认。

重要回收说明

本产品之投影灯含有水银。本产品可能含有其他电子废弃物；若未适当丢弃，将会造成危险。请依据当地、州、或联邦法律进行回收或丢弃。

欲知更多信息，请查询电子工业同业工会网站：WWW.EIAE.ORG. 欲知详细的投影灯丢弃信息，请查询 WWW.LAMPRECYCLE.ORG。老旧电器或电子设备之丢弃方式（适用于全欧盟及其他另有回收计划的欧洲国家）。

此标示位于产品或其外包装上，表示本产品在丢弃时不应以家庭废弃物方式处理。本产品应交由适用的电器与电子设备回收集点处理。在确保本产品以正确方式丢弃的同时，您将协助避免对环境与人体健康造成潜在的不良后果，反之，未适当丢弃将造成不良后果。材料回收将帮助维护自然资源。此标示仅在欧盟内有效。若您欲丢弃本产品，请联系当地机关或处理单位，询问正确的丢弃方式。

法规声明

在安装及使用本投影机之前，请阅读手册中45页「法规遵循」内的法规声明。

马上注册您的 PLANAR 产品

感谢您选购 Planar 产品。为确保您拥有 Planar 产品的所有优惠与服务，请马上至本公司网站注册您的 Planar 产品：

http://www.planar.com/support/product_registration.html

连接线、更换用灯泡与配件

请至本公司在线商店寻找您的Planar投影机、液晶显示器、触控式屏幕及其他Planar产品之连接线、更换用灯泡及配件：http://www.PlanarOnlone.com，或查询其他供应Planar产品之商店：http://www.planar.com/howtobuy。

包装内容

请小心打开产品包装，检查下列对象是否齐全。

DVI-HDMI 转换器
(仅附于 PD4010 机型)

若有任何配件遗失或损坏，或是机体无法运作，请尽速与购买本产品的经销商联络。

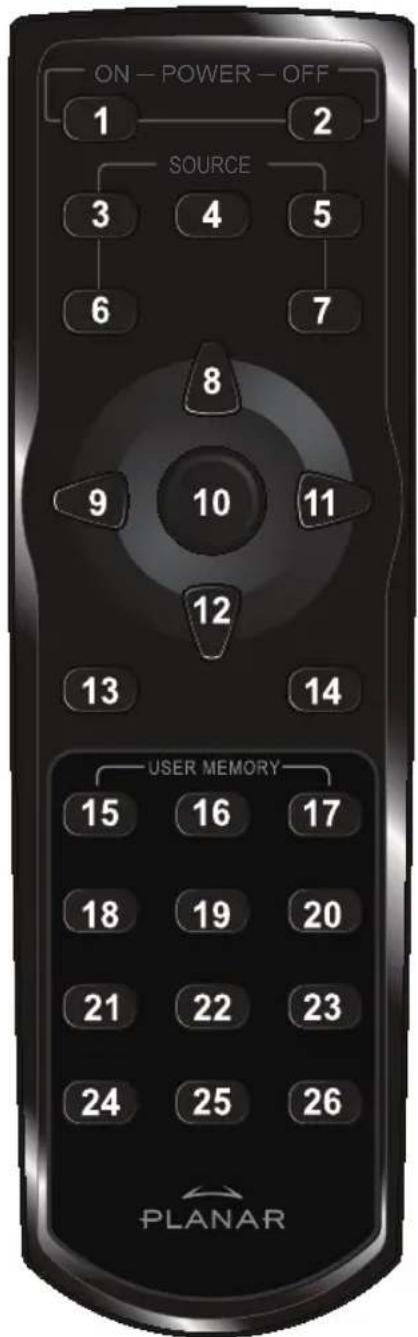

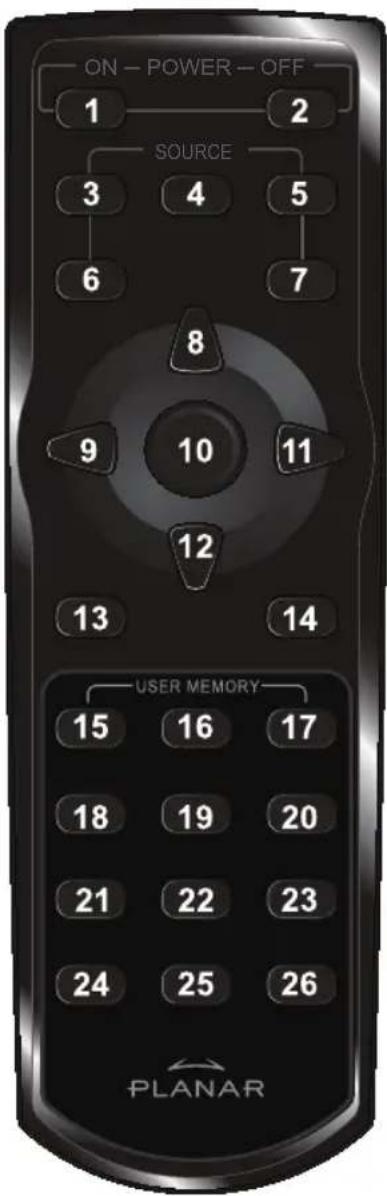

遥控器功能

项目	名称说明
1	关闭电源启动	投影机的电源
2	关闭电源关闭	投影机的电源
3	信号输入来源1	依用户之安装(预设值: HDMI)
4	信号输入来源2	依用户之安装(预设值: 视颜色差端子)
5	信号输入来源3	依用户之安装(预设值: DVI-D)
6	信号输入来源4	依用户之安装(预设值: 计算机)
7	信号输入来源5	依用户之安装(预设值: 视频/S-Video)
8	向上	在OSD菜单中选择功能项目方向并调整设定值
9	向左
10	确定在OSD菜单中更改设定值
11	向右在OSD菜单中选择功能项目方向并调整设定值
12	向下
13	菜单打开OSD菜单
14	退出退出OSD菜单或退出菜单选项
15	常用键1用户之记忆设定1
16	常用键2用户之记忆设定2
17	常用键3用户之记忆设定3
18	对比度调整屏幕之对比度
19	亮度调整屏幕亮度
20	纵横比	启动纵横比调整: 16:9 → Letterbox 格式→4:3 → 原牛纵横比
21	伽碼启动色度	调整: 影片 → 视频 → 电影 → 计算机 → 相片
22	过扫描启动过	扫描: 关闭 → 扫描 → 缩放
23	梯形校正调整	梯形校正
24	自动自动调整	RG B模式的显示设定, 提供最佳影像质量
25	空屏使画面空白, 用于隐藏画面
26	指示灯开启或关闭背后指示灯

ON - POWER - OFF 1 2 SOURCE 3 4 5 6 7 8 9 10 11 12 13 14 USER MEMORY 15 16 17 18 19 20 21 22 23 24 25 26 PLANAR

安装与操作

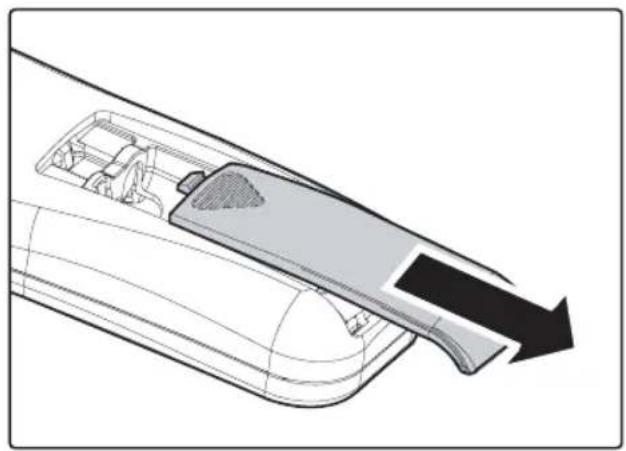

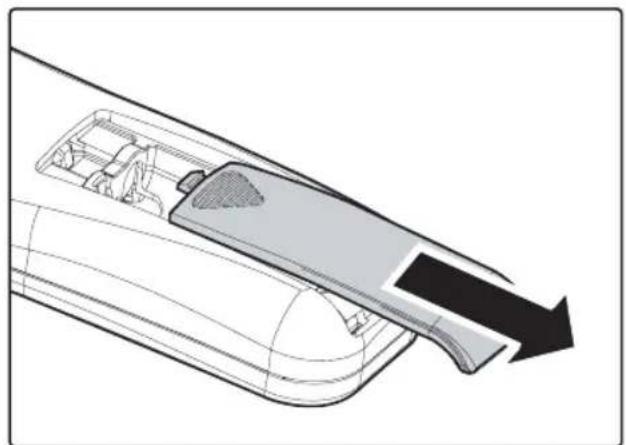

1. 依图中方向打开电池座的盖子。

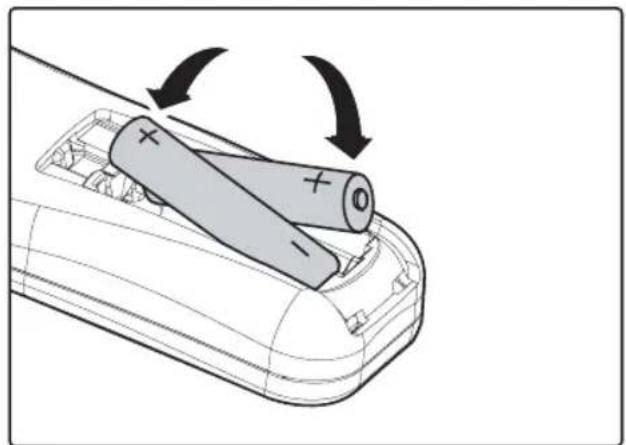

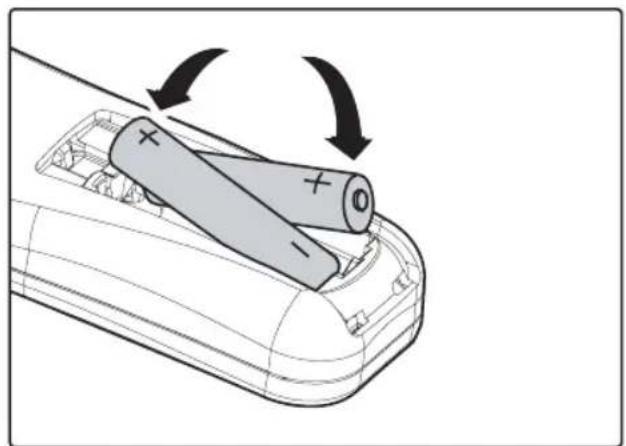

1. 注意图中正负极（+/-）方向，将电池推进电池座。

1. 本遥控器仅使用 AAA 碱性电池。
2. 请依照当地法律之规定丢弃旧电池。
3. 若一段时间不使用投影机，请将电池取出。

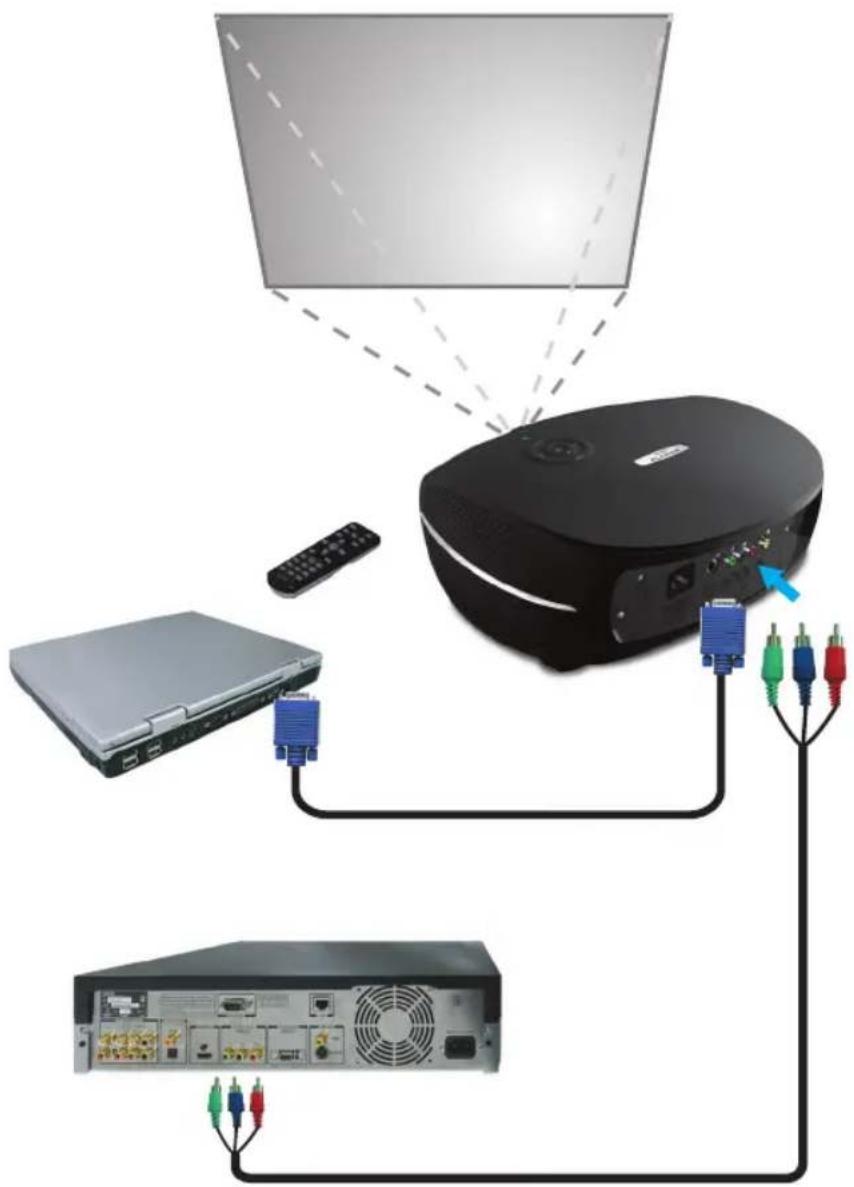

连接输入装置

您可同时将个人计算机或笔记型计算机以及视频设备连接至本投影机。视频设备包括 DVD、VCD、VIIS 播放器，以及电影摄录机、数字相机和高定义发源。请查阅连接设备之用户说明手册，以确定该设备有适用之输出连结配件。

为了安全起见，在连接设备之前，请先拔除投影机之所有电源与连接设备。

启动与关闭投影机

1. 移开镜头盖。
2. 将电源线接上投影机，另一端插上墙上插座。
3. 按下电源（POWER）按钮，机体上的电源指示灯（Power LED）即亮起，然后再启动连接设备的电源。

4. 屏幕上出现语言选项（只会在初次设定时出现），选择您要的语言。

5. 按方向键 ▲▼ 直到显示语言。

6. 按方向键 ◀▶ or 或按菜单（Menu）键来确定您要的语言选项，然后关闭 OSD。

英语 法语 德语 意大利语 西班牙语 瑞典语 同体中文 整体中文 日语 朝鲜语 葡萄牙语 僧语 菜单 - 提出 至单选择 ▶▶ 浏动 ▼▼?

1. 若有多个设备连接至投影机，请按信号输入来源（Source）键搜寻装置。

2. 若要关闭投影机电源，请按下电源（POWER）按钮，会出现电源关闭的画面。

注意：在五秒内再次按下电源（POWER）按钮可取消关闭电源的动作。

1. 当电源指示灯（Power LED）不再闪烁，投影机进入待机模式。

Analog RGB 800 x 600 @ 60 Hz

关闭电源中 按电源键取消

请在电源指示灯（Power LED）停止闪烁后再拔除电源线，指示灯停止闪烁表示机体已冷却完毕。

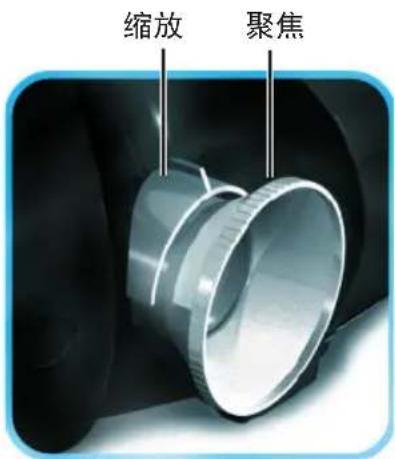

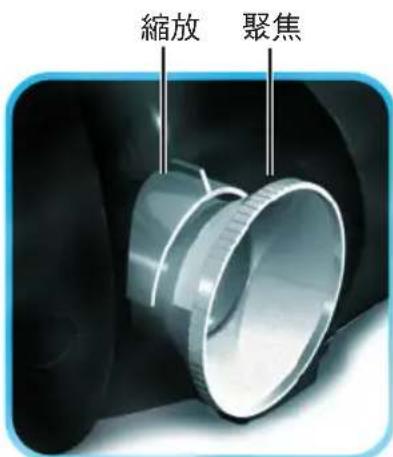

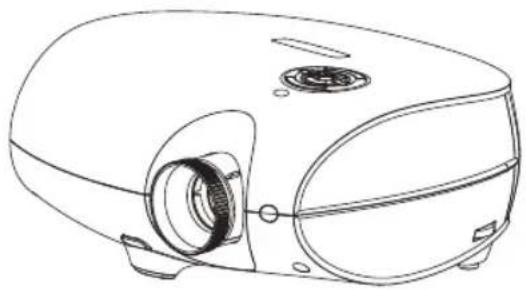

调整聚焦和缩放

1. 找到图像聚焦和缩放调节环。
2. 使用图像缩放控制来改变投影图像的大小和银幕显示大小。

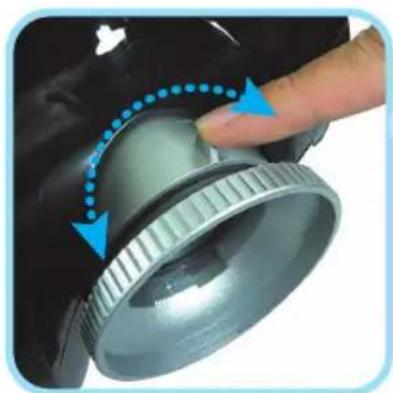

3. 旋转图像聚焦是的投影的图像足够清晰。

缩放 聚焦

这些指导能帮助您在使用过程中处理遇到的问题。如果问题无法解决，请联系您的经销商。

常常在花了大量时间找寻之后，问题可被追溯到类似于一个接头松开了这么简单。请在寻求其他方案之前，先依据以下指示进行检查。

• 确保电源插座工作正常。可用其他电子设备插上试试。
• 确保投影机的开关已经打开。
• 确保所有连线均已安全可靠地安装完毕。
• 确保连接与投影机之上的设备已经打开。
• 确保所连接的计算机不在休眠状态。
• 确保所连接的笔记本电脑已经被配置为使用外部显示设备。（通常，这可以通过按下笔记本上的功能键组合来完成）

一般性问题及其解决方案

图像问题

问题：银幕上无图像显示

1. 检查笔记本电脑或是台式计算机的设定。
2. 关闭所有设备，再依据正确的顺序重新启动一次

问题：图像模糊

1. 调整投影机的聚焦。
2. 按下投影机上或是遥控上的自动按钮。
3. 确保投影机和银幕之间的距离在规定的 10 米（33 英尺）以内。
4. 检查投影机镜头是否干净。

问题：图像在顶部或是底部比其他地方宽（梯形效果）

1. 1调整投影机，使其尽可能与银幕垂直。
2. 使用遥控或是投影机上的梯形校正功能来加以纠正。

问题：图像是翻转的或是上下颠倒的

检查 OSD 工具菜单中的投影设定。

问题：图像有条纹

1. 将 OSD 工具菜单中的频率与追踪设定设为默认值。
2. 确保问题不是由所连接的计算机显卡导致的。接上另外一台计算机来试试。

问题：图像平淡、无反差

调整 OSD 图像菜单中的对比度设定。

问题：投影图像的颜色与原图颜色有差异

调整 OSD 图像菜单中的色温和伽碼设定。

灯泡问题

问题：投影机不发光

1. 检查电源线是否安全地接上。
2. 通过接上其他电子设备来确保电源工作正常
3. 按照正确的顺序重启投影机，并确定电源 LED 是绿色的。
4. 如果您近期更换过灯泡，请尝试重置灯泡的连接。
5. 更换灯泡模块。
6. 将旧灯泡装回到投影机上，并将其送修。

问题：灯泡灭了

1. 瞬间的电涌可能导致灯泡关闭。按下电源按钮两次以关闭投影机。当电源LED亮起来的时候，按下电源按钮。
2. 更换灯泡模块。
3. 将旧灯泡装回到投影机上，并将其送修。

遥控器问题

问题：投影机不受遥控器的控制

1. 将遥控对准投影机的传感器。
2. 确保遥控和传感器之间没有障碍物。
3. 关闭房间里的荧光灯。
4. 检查电池极性。
5. 更换电池。
6. 关闭附近其他带有红外线功能的设备。
7. 将遥控送修。

法令遵循

FCC 警告

此设备已经接受测试并符合 FCC 规则第 15 部分 B 类电子设备的限制。这些限制保护人们在商业环境中使用该设备是免受有害干扰。

此设备产生、利用并能够辐射无线电能量，如果不依据使用手册的知道进行安装和使用，可能导致对无线电通信的有害干扰。在住宅区操作此设备可能导致有害干扰，用户必须自行加以解决。

未经双方明确同意的修改将导致用户失去操作本设备的权力。

加拿大地区

此 B 类数字设备符合加拿大 ICES-003 标准。

安全认证

这是一件 B 类产品。在国内环境下，它可能带来无线电干扰。如果此类情况发生，用户必须产区必要措施。此产品可用于会议室或报告厅。

PD4010

PD7010

PD7060

DLP® 投影機

美商平达科技股份有限公司（Planar System, Inc.）

美国总公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

客户支持部

电话：美国：1-866-PLANAR1(866)752-6271

美国境外：[phone]

电子邮件信箱：[e-mail]

在线技术总览：http://www.planar.com/support

查询时间：周一至周五，东部时间 8cm\~8pm：格林威治标准时间 12pm\~12am

日本語

プラナーシステムズ(株)

本社

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

ブラナーカスタマーサポート

営業時間：M-F，8am-8pm ET，12pm-12am GMT

Português

美商平達科技股份有限公司（Planar System, Inc.）

美國總公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

平達科技客戶支援部

電話：美國：1-866-PLANAR1(866)752-6271

美國境外：[phone]

電子郵件信箱：[e-mail]

線上技術總覽：http://www.planar.com/support

查詢時間：週一至週五，東部時間 8am\~8pm，格林威治標準時間 12pm\~12am

한국어

플래너 시스템

본사(미국)

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992

플래너 소비자 지원

本出版品，包含其所有圖像、示範說明及軟體，皆受國際版權法律的保護，並保留所有權利。未事前得到作者之書而同意，不得複製本使用指南及其包含之任何內容。

©版權所有 2006 年 10 月

關於本使用指南

本使用指南是為終端用戶所設計的，內容詳述 DLP 投影機之快速安裝與操作方式。請參閱光碟內的使用指南或製造商網站以獲得詳細資訊。

商標認定

Kensington 是 ACCO Brand Corporation 的美國註冊商標，在全球各國有已發行之註冊與審查中之中請。

其他所有出現於本使用指南之產品名稱各歸其擁有人所有且均受承認。

重要回收說明

本產品之投影燈含有水銀。本產品可能含有其它電子廢棄物；若未適當丟棄，將會造成危險。請依據當地、州、或聯邦法律進行回收或丟棄。

欲知更多資訊，請查詢電子工業同業工會網站：WWW.EIAE.ORG。欲知詳細的投影燈丟棄資訊，請查詢 WWW.LAMPRECYCLE.ORG。老舊電器或電子設備之丟棄方式（適用於全歐盟及其它另有回收計畫的歐洲國家）。

此標示位於產品或其外包裝上，表示本產品在丟棄時不應以家庭廢棄物方式處理。本產品應交由適用的電器與電子設備回收集點處理。在確保本產品以正確方式丟棄的同時，您將協助避免對環境與人體健康造成潛在的不良後果，反之，未適當去棄將造成不良後果。材料回收將幫助維護自然資源。此標示僅在歐盟內有效。若您欲去棄本產品，請聯繫當地機關或處理單位，詢問正確的丟棄方式。

法規聲明

在安裝及使用本投影機之前，請閱讀使用手冊中第45頁「法規遵循」的相關聲明。

立即註冊您的 PLANAR 產品

感謝您選購 Planar 產品。為確保您擁有 Planar 產品的所有優惠與服務，請立即至本公司網站註冊您的 Planar 產品： http://www.planar.com/support/product_registration.html

連接線、更換用燈泡與配件

請至本公司線上商店搜尋您的 Planar 投影機、液晶顯示器、觸控式螢幕及其他 Planar 產品之連接線、更換用燈泡及配件：http://www.PlanarOnlone.com，或查詢其他供應 Planar 產品之商店：http://www.planar.com/howtobuy。

包裝內容

請小心打開產品包裝，並檢查下列物件是否齊全。

DVI-HDMI 轉換器
(僅搭配 PD4010 機型)

若有任何配件遺失或損壞，或是機體無法運作，請儘速與購買本產品的經銷商聯絡。

遙控器功能介紹

項目	名稱	說明
1	開啓電源	投影機的電源
2	關閉電源	投影機的電源
3	訊號輸入來源 1	依使用者之安裝(預設值:HDMI)
4	訊號輸入來源 2	依使用者之安裝(預設值:視訊色差端子)
5	訊號輸入來源 3	依使用者之安裝(預設值:DVI-D)
6	訊號輸入來源 4	依使用者之安裝(預設值:電腦)
7	訊號輸入來源 5	依使用者之安裝(預設值:視訊/S-Video)
8	向上	在 OSD 功能表中選擇功能項目方向並調整設定值
9	向左
10	確定 在 OSD	功能表中更改設定值
11	向右 在 OSD	功能表中選擇功能項目方向並調整設定值
12	向下
13	退出 退出 OSD	功能表或退出功能表選項
14	功能表 打開 OSD	功能表
15	常用鍵 1 使用者之記憶設定 1
16	常用鍵 2 使用者之記憶設定 2
17	常用鍵 3 使用者之記憶設定 3
18	對比度 調整螢幕之對比度
19	亮度 調整螢幕亮度
20	長寬比 啟動長寬比調整:16:9 →Letterbox 格式 →4:3 →本機長寬比
21	Gamma 啟動 Gamma 調整:影片 →視訊 →電影 →電腦 →照片
22	超出掃描 啟動超出掃描:關閉 →掃描 →縮放
23	梯形校正 調整梯形校正
24	自動 自動調整 RGB 模式的顯示設定,提供最佳影像品質
25	屏幕背景 使書面空白,用於隱藏畫面
26	指示燈 開啓或關閉背後指示燈

ON - POWER - OFF 1 2 SOURCE 3 4 5 6 7 8 9 10 11 12 13 14 USER MEMORY 15 16 17 18 19 20 21 22 23 24 25 26 PLANAR

安裝遙控器電池

1. 依圖中箭頭指示方向滑動，打開電池座的蓋子。

1. 注意圖中正負極（+/-）方向，將電池推進電池座。

1. 本适配器使用 AAA 轴性雷波。
   2.請依照當月法律之規定呈陳勳書法。
2. 若一段時間不使戶投影機，請將電泳取出。

連接輸入裝置

您可同時將個人電腦或筆記型電腦以及視訊設備連接至本投影機。視訊設備包括 DVD、VCD、VHS 播放器、電影攝錄機、數位相機以及高解析度來源裝置。請查閱連接設備之使用手冊，以確定該設備有適用之輸出連結配件。

為了安全起兒，在連接設備之前，請先找陰段影機之所有畫源及連接設備。

啟動與關閉投影機

1. 移開鏡頭蓋。
2. 將電源線接上投影機，另一端插上固定插座。
3. 按下電源（POWER）按鈕，機體上的電源指示燈（Power LED）即亮起，接著啟動連接設備的電源。

4. 螢幕上出現語言選項（只會在初次設定時出現），即可選擇您要的語言。

5. 按方向鍵 ▲▼ 直到顯示語言。

6. 按方向鍵 ◀▶ 或按功能表（Menu）鍵來確定您要的語言選項，然後關閉 OSD。

7. 若有多個設備連接至投影機，請按訊號輸入來源（Source）鍵搜尋裝置。

英文 法文 语文 義大利文 西班牙文 瑞典文 開體中文 樂體中文 日文 韓文 葡萄牙語 僧語 功能-結束 功能表簿取 撇動 ▼▼

Analog RGB 800 x 600 @ 60 Hz

1. 若要關閉投影機，請按下電源（POWER）按鈕，即會出現電源關閉的畫面。

注意：在五秒內再次按下電源（POWER）按鈕即可取消關閉電源的動作。

1. 當電源指示燈不再閃爍，則投影幾進入待機模式。

關機中 按電源鍵取消

請在電泳指示登停止門線後再找陰電泳線。指示登停止門線表示機體，冷谷先星。

聚焦和縮放的調整

1. 找到影像聚焦和縮放調節環。

2. 使用影像縮放控制來改變投影影像和螢幕顯示大小。

3. 旋轉影像聚焦控制，以得到清晰的投影影像。

縮放 聚焦

以下方針能協助您處理在使用過程中遇到的問題。如果問題無法解決，請聯繫您的經銷商，以獲得協助。

常常在花了大量時間排解移難後，就會發現問題如同一個接頭鬆開那樣的簡單。因此，在尋求針對問題的解決方案之前，請您先依據以下指示進行檢查。

• 確定電源插座正常。可用其他電子設備插上測試。
  確定投影機已經開啓。
  確定所有連接線均已安全穩固的安裝完畢。
  確定連接於投影機上的設備電源已經開啓。
• 確定所連接的電腦不在休眠狀態。
• 確定所連接的筆記型電腦已經被設置為使用外部顯示設備（通常，這可藉由按下電腦上的功能鍵組合來完成）。

常見疑難排解

影像問題

問題：螢幕上無影像顯示。

1. 檢查筆記型電腦或是桌上型電腦的設定。
2. 關閉所有設備的電源，再依照正確的順序重新啟動一次。

問題：影像模糊。

1. 調整投影機的聚焦。
2. 按下投影機或是遙控器上的自動按鈕。
3. 確定投影機和螢幕之間的距離在規定的10公尺（33英尺）以內。
4. 檢查投影機鏡頭是否乾淨。

問題：影像在頂部或是底部比其他地方寬（梯形效應）。

1. 調整投影機，使其盡可能與螢幕垂直。
2. 使用遙控器或是投影機上的梯形校正功能來解決問題。

問題：影像是翻轉的或是上下顛倒的。

檢查 OSD 效能功能表中的投影設定。

問題：影像有條紋。

1. 將 OSD 效能功能表中的頻率與追蹤設定設為預設值。
2. 確定問題不是由所連接的電腦顯示卡導致的。可接上另外一台電腦試試看。

問題：影像平淡、無對比。

調整 OSD 影像功能表中的對比度設定。

問題：投影影像的顏色與原圖有差異。

調整 OSD 影像功能表中的色溫和 Gamma 設定。

燈泡問題

問題：投影燈不亮。

1. 檢查電源線是否安全的接上。
2. 接上其他電子設備以確定電源正常。
3. 按照正確的順序重新啟動投影機，並確定電源指示燈是綠色的。
4. 如果您近最近更換過燈泡，請嘗試重設燈泡的連接。
5. 更換燈泡組。
6. 將舊燈泡裝回到投影機上，並將其送修。

問題：燈泡熄滅。

1. 瞬間的電湧可能導致燈泡關閉。按下電源按鈕兩次以關閉投影機。當電源指示燈亮起來時，按下電源按鈕。
2. 更換燈泡組。
3. 將舊燈泡裝回到投影機上，並將其送修。

遙控器問題

問題：投影機不受遙控器的控制。

1. 將遙控器對準投影機的感應器。
2. 確定遙控器和感應器之間沒有障礙物。
3. 關閉室內的螢光燈。
4. 檢查電池極性。
5. 更換電池。
6. 關閉附近其他帶有紅外線功能的設備。
7. 將遙控器送修。

法規遵循

FCC 聲明

此設備已經接受測試並符合 FCC 規則第 15 部分 B 級電子設備的限制。這些限制之設定是為了保護人們在商業環境中使用該設備而免受有害干擾之傷害。

此設備產生、利用並且發散無線電頻率能量，如果不依據使用手冊的方式進行安裝和使用，可能會對無線電通訊造成有害干擾。在住宅區操作此設備可能造成有害干擾，如此類情況發生，使用者將需要自行負責解決干擾問題。

若未獲得負責遵循法規之各方的明確同意，而對本設備進行更動或修改，將導致使用者失去使用本設備的權力。

加拿大

此 B 類數位設備符合加拿大 ICES-003 標準。

安全性檢定

FCC Class B, UL, c-UL, CE, TUV-GS, CCC, PCT, MIC/EK。

EN 55022 聲明

此設備為 B 級產品。在國內環境中，它可能帶來無線電干擾。如此類情況發生，可能造成使用者必須採取必要措施。會議室或禮堂是本產品的典型使用地點。

PLANAR

PD4010

PD7010

PD7060

DLP® プロ

ジク

タ一

美商平达科技股份有限公司（Planar System, Inc.）

美国总公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

客户支持部

电话：美国：1-866-PLANAR1(866)752-6271

美国境外：[phone]

电子邮件信箱：[e-mail]

在线技术总览：http://www.planar.com/support

查询时间：周一至周五，东部时间 8am\~8pm：格林威治标准时间 12pm\~12am

日本語

プラナーシステムズ(株)

本社

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

プラナーカスタマーサポート

営業時間：M-F，8am-8pm ET，12pm-12am GMT

Português

美商平達科技股份有限公司（Planar System, Inc.）

美國總公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

平達科技客戶支援部

電話：美國：1-866-PLANAR1(866)752-6271

美國境外：[phone]

電子郵件信箱：[e-mail]

線上技術總覽：http://www.planar.com/support

查詢時間：週一至週五，東部時間 8am\~8pm，格林威治標準時間 12pm\~12am

한국어

플레너 시스템

본사(미국)

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992

플래너 소비자 지원

美商平达科技股份有限公司（Planar System, Inc.）

美国总公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

客户支持部

电话：美国：1-866-PLANAR1(866)752-6271

美国境外：[phone]

电子邮件信箱：[e-mail]

在线技术总览：http://www.planar.com/support

查询时间：周一至周五，东部时间 8am\~8pm：格林威治标准时间 12pm\~12am

日本語

プラナーシステムズ(株)

本社

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

プラナーカスタマーサポート

営業時間：M-F，8am-8pm ET，12pm-12am GMT

Português

美商平達科技股份有限公司（Planar System, Inc.）

美國總公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

平達科技客戶支援部

電話：美國：1-866-PLANAR1(866)752-6271

美國境外：[phone]

電子郵件信箱：[e-mail]

線上技術總覽：http://www.planar.com/support

查詢時間：週一至週五，東部時間 8am\~8pm，格林威治標準時間 12pm\~12am

한국어

플레니 시스템

본사(미국)

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992

플래너 소비자 지원

美商平达科技股份有限公司（Planar System, Inc.）

美国总公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

客户支持部

电话：美国：1-866-PLANAR1(866)752-6271

美国境外：[phone]

电子邮件信箱：[e-mail]

在线技术总览：http://www.planar.com/support

查询时间：周一至周五，东部时间 8am\~8pm：格林威治标准时间 12pm\~12am

日本語

プラナーシステムズ(株)

本社

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

プラナーカスタマーサポート

営業時間：M-F，8am-8pm ET，12pm-12am GMT

Português

美商平達科技股份有限公司（Planar System, Inc.）

美國總公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

平達科技客戶支援部

電話：美國：1-866-PLANAR1(866)752-6271

美國境外：[phone]

電子郵件信箱：[e-mail]

線上技術總覽：http://www.planar.com/support

查詢時間：週一至週五，東部時間 8am\~8pm，格林威治標準時間 12pm\~12am

한국어

플레니 시스템

본사(미국)

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992

플래너 소비자 지원

美商平达科技股份有限公司（Planar System, Inc.）

美国总公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

客户支持部

电话：美国：1-866-PLANAR1(866)752-6271

美国境外：[phone]

电子邮件信箱：[e-mail]

在线技术总览：http://www.planar.com/support

查询时间：周一至周五，东部时间 8am\~8pm：格林威治标准时间 12pm\~12am

日本語

プラナーシステムズ(株)

本社

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

プラナーカスタマーサポート

営業時間：M-F，8am-8pm ET，12pm-12am GMT

Português

美商平達科技股份有限公司（Planar System, Inc.）

美國總公司

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

平達科技客戶支援部

電話：美國：1-866-PLANAR1(866)752-6271

美國境外：[phone]

電子郵件信箱：[e-mail]

線上技術總覽：http://www.planar.com/support

查詢時間：週一至週五，東部時間 8am\~8pm，格林威治標準時間 12pm\~12am

한국어

플레니 시스템

본사(미국)

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992

플래너 소비자 지원
