MANUALE UTENTE Actioncam 8s Plus ROLLEI

Dimensiones | Peso 65,5 x 43,8 x 26,5 mm | ca. 129 g / 109 g (con / sin bateria)

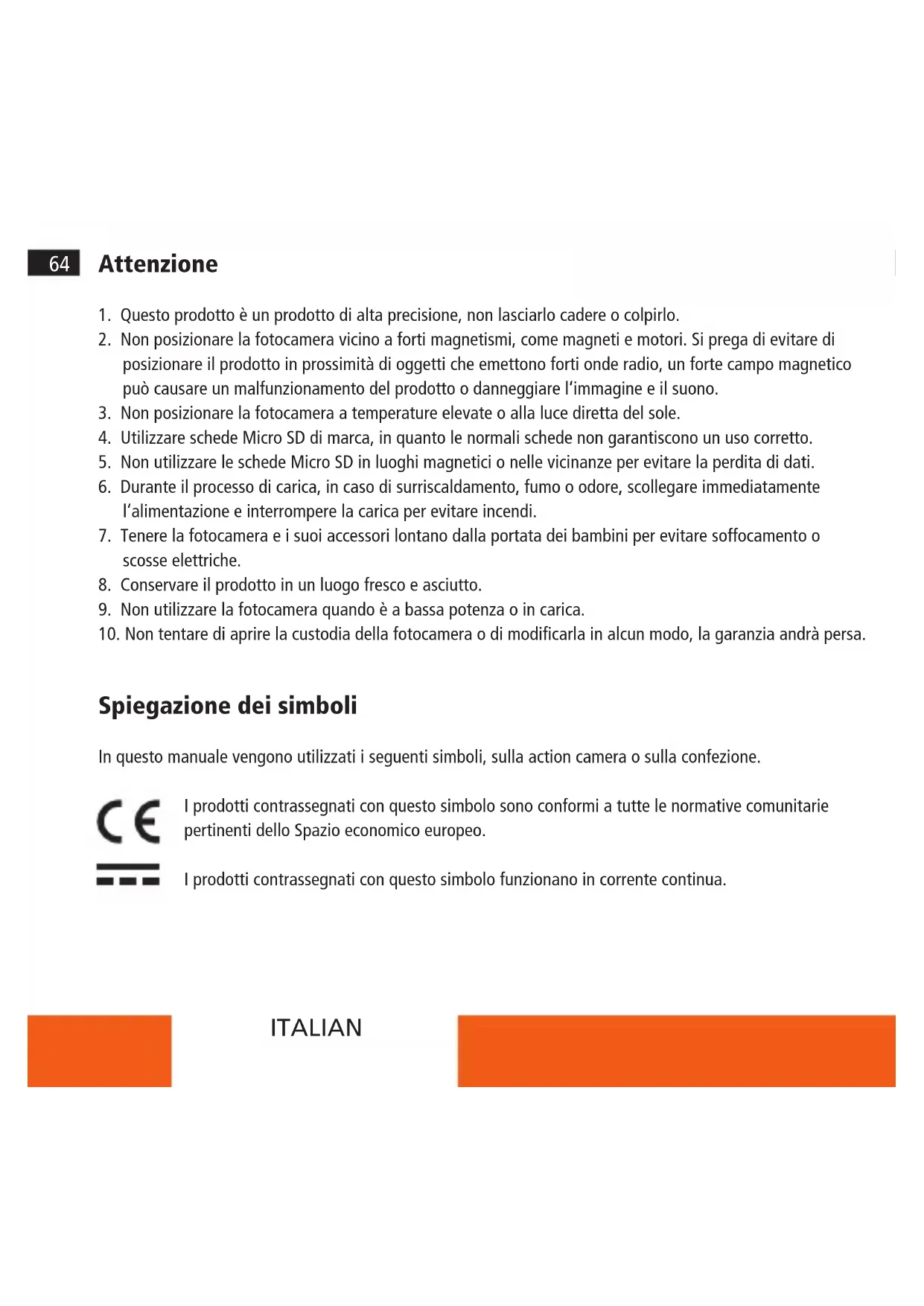

1. Questo prodotto è un prodotto di alta precisione, non lasciarlo cadere o colpirlo.
2. Non posizionare la fotocamera vicino a forti magnetismi, come magneti e motori. Si prega di evitare di posizionare il prodotto in prossimità di oggetti che emettono forti one radio, un forte Campo magnetico cui po causare un malfunzionamento del prodotto o danneggiare l'immagine e il suono.
3. Non posizionare la fotocamera a temperature elevate o alla luce diretta del sole.
4. Utilizzare schede Micro SD di marca, in quanto le normali schede non garantisco un uso corretto.
5. Non utilisezare le schede Micro SD in luoghi magneti o nelle vicinanze per evitare la perdita di dati.
6. Durante il processo di carica, in caso di surriscaldamento, fumo o odore, scollegare immediamente l'alimentazione e interrompere la carica per evitare incendi.
7. Tenere la fotocamera e i loro accessori lontano alla portata dei bambini per evitare soffocamento o scosse elettriche.
8. Conservare il prodotto in un luogo fresco e asciutto.
9. Non utilisezare la fotocamera quando è a bassa potenza o in carica.
10. Non tentare di aprire la custodia della fotocamera o di modificarla in alcun modo, la garanzia andr a persa.

Spiegazione dei symboli

In questo manuale vengono utilizzati i seguenti simboli, sulla action camera o sulla confezione.

I prodotti contrassegnati con questo symbolo sono conformi a tutte le normative comunitarie pertinenti dello Spazio economico europeo.

I prodotti contrassegnati con quello symbolo funzionano in corrente continua.

Caratteristiche del prodotto

Sensore di imagine 1/3,06" , risoluzione 13M

Risoluzione fermo 20M (5120x3840) (interpolato), 16M (4640x3480) (interpolato),

immagine 14M (4320x3240) (interpolato), 10M (3648x2736),

Modo foto Singola, burst,conto alla rovescia, time lapse, esposizione lunga

Funzioni aggintive Bilanciamento del bianco per l'immersione, funzione webcam, stabilizzazione elettronica dell'immagine

Obiettivo Obiettivo grandangolare | apertura F = 2,8 | lunghezza focale f: 2,75 mm

Display 2^ touchscreen (dimensioni schermo 5,08 cm) e 1,33" selfie display

Slot di memoria per schede microSD fino a SDXC 64 GB

Formato dati Immagine fissa: JPG | Video: MOV

Connettori microUSB 2.0, microHDMI, filetture treppiede da 1 / 4

WiFi iEEE 802.11 /b/g/n 2,4 GHz

Telecomando incluso telecomando a 2,4 GHz

Cassa Impermeabile fino a 10m

Durata della batteria Fino a 85 minuti con batteria completeness carica (4K)

Alimentazione Batteria agli ioni di litio sostituibile (1000 mAh/3,7 Wh)

Dimensioni | Peso 65,5 x 43,8 x 26,5 mm | ca. 129 g / 109 g (con / senza batteria)

La segna comprende Rollei Actioncam 8s Plus, custodia protettiva subacquea per profondità fino a 40m, telecomando da 2,4 GHz, batteria sostituabile, 8 supporti, supporto per casco, chiusura a gancio, adesivi, fascette, cavo metallico, cavo USB e panno per lenti

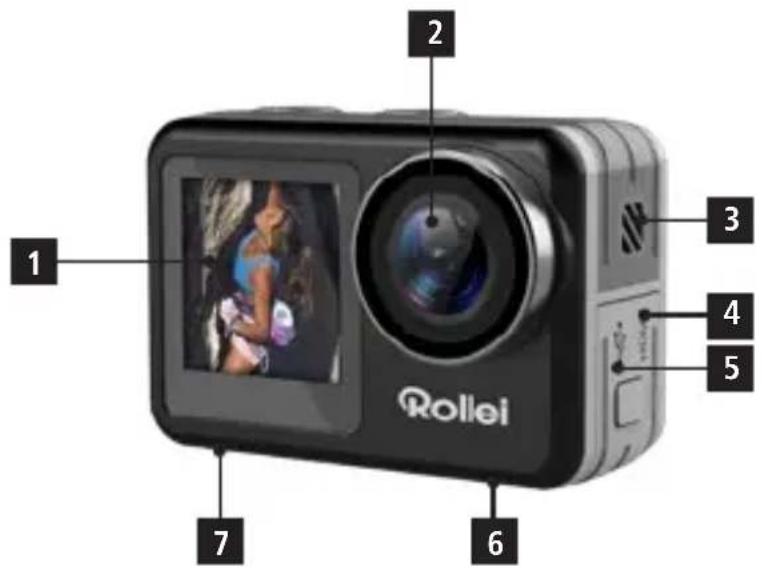

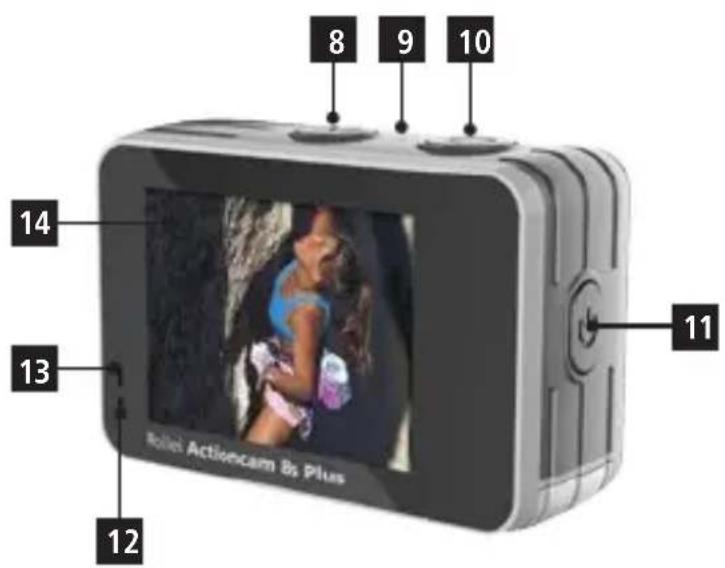

Descrizione della macchina fotografica

1 Display Frontale/Selfie
2 Lente
3 Altoparlante integrato
4 Fessura HDMI Micro
5 Fessura USB Micro
6 Attacco per treppiede da 1/4"
7 Vano batterie & Slot Micro SD
8 Pulsante Modalita

(premere 3s - passare al display frontale)

9 Microfono incorporato
10 Pulsante di Scatto/Conferma
11 Pulsante di Accensione/WiFi
12 Indicatore di funzionamento
13 Indicatore di carica
14 Toccare Schermo

ITALIAN

Custodia impermeabile

• Inserire la fotocamera nella custodia impermeabile

• Assicurarsi che I'involucro sia pulito.

• Inserire la fotocamera e assicurarsi che l'obiettivo si insertisce perfettamente nella cavity dell'obiettivo.
• Chidere imorsetti di bloccaggio.
• La fotocamera può essere montata utilizzando gli accessori in dotazione.

Batteria

Prima di utilizzato il disposativo per la prima volta, è necessario caricare completamente la batteria.

• Ricarica della batteria

• Collegare la fotocamera a un computer o a un alimentatore USB (5V/2A).

• La spia di stato di carica si accende nelle batteria è in carica.

• La spia di stato di carica si spegne quando la batteria è completamente carica.

• Sostituzione della batteria

• Tenere la fotocamera in modo da poter vedere il monitor della fotocamera e far scorrere il coperchio della batteria verso destra per aprire il vano batteria.

• Rimuovere la batteria.
• Avertire la nuova batteria in modo che i contatti siano in linea con quelli della fotocamera.

Nota: il funzionamento è possibileanche da rica (ad es.tramite un banco di alimentazione).

Come iniziare

• Accendere: Tenere premuto il Pulsante di Accensione/WiFi per 3 secondi. Quando la fotocamera è accesa, si accende l'indicatore di funzionamento.
• Spegnimento: Tenere premuto il Pulsante di Accensione/WiFi per 3 secondi.

Modalità della telecamera

La Rollei 8s Plus offre diverse modalità fot e video. Di seguito vi diazo una breve spiegazione di come funzionano:

• «Normal»/modalità video normale: è possibile registrar un singolo video a velocità normale.
• «Seamless»/registratione in loop: La registrazione del loop può essere impostata ad intervalli di 1 o 5 minuti. Dopo quello intervallo, viene sempre scattata e salvata una nuova foto. Quando la schedà di memoria è piena, le immagini precedentemente registrate vengono sovrascritte.
• «V-Timelapse»/modalità video Timelapse: In modalità video timelapse la fotocamera scatta fot ogni 0,5 secondi fino ad ogni minuto e ne crea un video. É possibile scegliere la lunghezza del video da 5 minuti fino a 60 minuti o infinito.
• Modalità video «SlowMotion»: La telecamera registra una sequenza e la riproduce in slowmotion.
• Modalità video «FastMotion»: Qui la telecamera riproduce il video più velocemente di quanto registrato, dal doppio tempo fino a 15 volte più velocamente. Rispetto alla modalità video time-lapse, QUESTe registrazioni sono leggermente più lente.
• «Single»/modalità Foto singola: è possibile scattare una singolaFoto.
• «Burst»/modalità Foto a raffica: Questo consente di scattare 3 scatti/1s, 7 scatti/2s, 15 scatti/4s, 30 scatti/8s.
• «P-Timelapse»/modalità foto Timelapse: In modalità foto timelapse la fotocamera scatta foto agli 0,5 secondi fino a agli minuto per 5 - 60 minuti o alla limiti.
• «CountDown«/conteggio modalità Foto in conto alla rovescia: è possibile impostare un timer con un ritardo di 2 o 10 secondi.
• «LongExp»/modalità Foto a lunga esposizione: Utilizza una velocità dell'otturatore di lunga durata per catturare nitidamente gli elementi stazionari delle immagini.
• Stampa della data: è possibile aggiungere una filigrana alle fot o ai video, con la sola data o con data e ora.

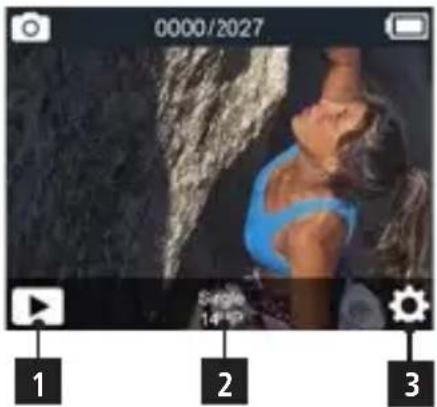

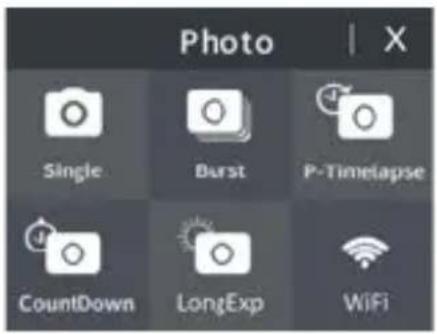

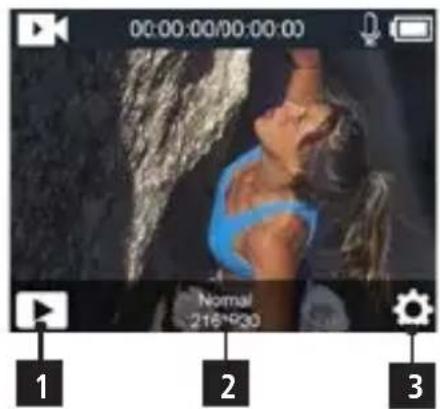

Tocca Funzione

È possibile utilizzato il touchscreen posteriore per accedere alle funzioni della fotocamera.

• Scorri verso sinistra o destra per cambiare tra la modalità video e la modalità Foto.

Nella modalità video o fotto è possibile accedere alla modalità di riproduzione tramite il symbolo nell'angolo in basso a sinistra (1) e le impostazioni con il symbolo nell'angolo in basso a destra (3). Per accedere al menu modalità, toccare la parte centrale inferiore (2).

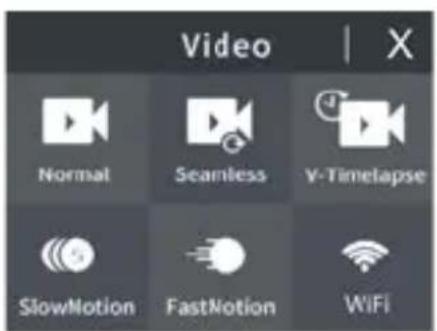

Passare il dito verso l'alto per accedere al menu modalità di video e foto.
- Scorrimento verso il basso per aprire i collegamenti per bloccare e spegnere per operazioni rapide.
- Per sbloccare, toccare il display e scorrere da sinistra a destra, seguendo le frece, oppure premere il pulsante Otturatore/Sezione.

Funzione pulsante

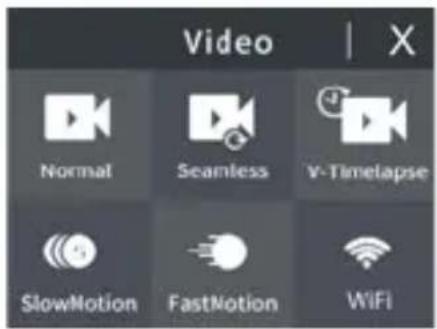

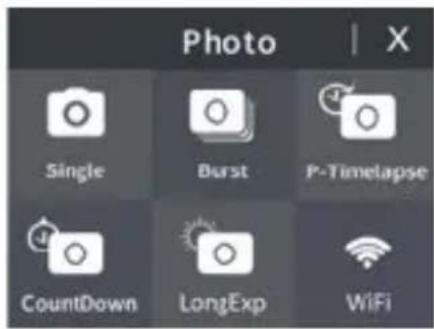

Panorama Menu

Per accedere alle impostazioni della modalità, premere per 3 secondi il Pulsante di Scatto/ Conferma. Far scorrere il menu con il Pulsante Modalità, confermare con il Pulsante di Scatto/ Conferma.

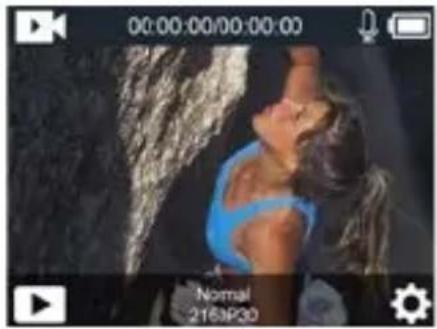

Modalità Video:

Premere il Pulsante di Scatto/Conferma all'accensione per avviare la registrazione. Una luce rossa sullo schermo lampeggia e l'indicatore di funzionamento durante la registrazione. Premere nuovamente il Pulsante di Scatto/Conferma per interrompere la registrazione.

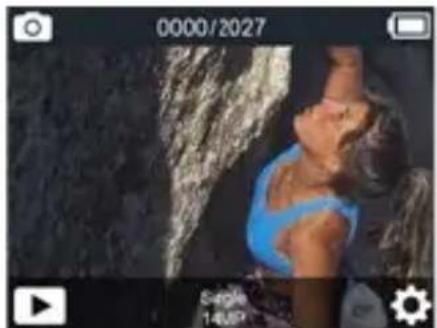

Modalità Foto:

Premere il Pulsante di Scatto/Conferma per scattare una singola imagine.

E possibile scegliere tra modalità video, modalità foto, modalità di riproduzione e impostazioni premendo brevamente il Pulsante Modalità. Accedere alla modalità di riproduzione o alle impostazioni della fotocamera confermando con il Pulsante di Scatto/Conferma. Far scorrere le impostazioni con il Pulsante di Accensione/WiFi e confermare con il Pulsante di Scatto/Conferma le opzioni richieste. Uscire dal menu con il Pulsante Modalità o confermando la frezza indietro.

Impostazioni

Nella modalità System Setting (Impostazionechestra) è possibile inseire le impostazioni del sistema e scegliere diversi parametri per la fotocamera.

Parametri per la telecamera in modalità video:
- Risoluzione video: qui potete impostare la risoluzione delle vosre registrazioni.
- Qualità video: è possibile impostare la qualità video tra Bassa, media e alta.
- Registrazione vocale: quando è accesa, il suono viene registrato, quando è spenta, le registrazioni sono alla sua.
Compensazione dell'esposizione: si può impostare tra -2.0 (l'immagine diventa più scura) e +2.0 (l'immagine diventa più chiara).
- Stabilizzazione dell'immagine: Con la stabilizzazione dell'immagine attivata, il video sare liscio e la registrazione sare fluida.
- Loop: Qui è possible scattare foto della durata dell'intervallo più volte e salvarle singolarmente.
- Intervallo di Time Lapse: è possibile impostare diversi intervalli per determinare la velocità del video time lapse.
- Durata time-lapse: qui potete determinare la durata della vostra registrazione time-lapse.
Video al rallentatore: Potete accenderlo o spegnerlo. Se esta funzione è attivata, la riproduzione della vostra registrazione dipende dal frame rate di risoluzione. Più alto è quello valore (fino a max. 120 fps), più lento è possibile riproduire il video.
Video Time lapse: Questa funzione describes la funzione FastMotion, che consente una registrazione riprodotta da 2 a 15 volte.

• Riduzione del rumore del vento: questa funzione migliorara la registrazione del suono nel video e soprime il rumore ambientale.
• Auto Low Light: in condizioni di scarsa luminosità, questa funzione è utile per illuminare l'immagine.
• Misurazione: Qui è possibile impostare l'area dell'imagine su cui la fotocamera mette a fuoco, ad esempio al centro (Center), in diversi punti (Multi) o in un punto (Point).
• Timbro con la data: qui potete dare alle vosre immagini un timbro con la data o una data e l'ora.

Parametri per la fotocamera in modalità Foto:

• Risoluzione: qui è possible impostare la risoluzione delle immagini.
  ISO: Il valore ISO può essere regolato automaticamente o impostato manualmente tra 100 e 3200.
  Compensazione dell'esposizione: si più impostare tra -2.0 (l'immagine diventa più scura) e +2.0 (l'immagine diventa più chiara).
• Intervallo di Time Lapse: è possibile impostare diversi intervalli per determinare la velocità di scatto del Time Lapse.
• Durata time-lapse: qui potete determinare la durata della vostra registrazione time-lapse.
• Serie di Foto: qui è possibile impostare quando Foto in seriesi si desidera scattare in una sequenza temporale.
• Timer: questa funzione descrive l'autoscatto che si può impostare qui.
• Tempo di esposizione: Qui è possibile impostare il tempo di esposizione prolongato della fotto.
• Misurazione: qui è possibile impostare su quale area dell'immagine la fotocamera mette a fuoco, ad esempio al centro (Center), in diversi punti (Multi) o in un punto (Point).
• Timbro con la data: qui potete dare alle vostre Foto un timbro con la data o una data e l'ora.

Impostazioni di sistema:

• Freqenza corrente: Impostare la frequenza della luce ambientale per otteneri migliorari risultati.
• Suono: Qui è possibile accendere e spegnere il suono dell'otturatore, il suono di avvio e quello dei tasti e variarne il volume.
• Bilancimiento del bianco: Impostare diverse impostazioni di bilancimiento del bianco per registrazioni ottimali. C'èanche un bilancimiento del bianco per gli scatti subacquei.
• Effetti speciali: Qui potete applicare varietri alle vostre immagini.
  Correzione della distorsione: Utilizzato questa funzione per raddrizzare la distorsione al bordo dell'imagine causata dall'obiettivo grandangolare.
  Data e ora: Impostare qui la data e l'ora.
• Display Flip: Questa funzione consente di ruotare il display di 180^ per consentire il funzionamento della telecamera a testa in giù.
• Screen Saver: Impostare lo spegnimento automatico del display dopo un dato tempo.
• Spegnimento automatico: Imposta lo spegnimento automatico della fotocamera dopo un dato tempo.
• Auto Video Recording: Questa funzione avvia automaticamente la registratione di un video direttamente all'accensione della telecamera, con le impostazioni precedentemente impostate.
• USB: Impostare se la telecamera viene riconosciuti come disco rimovibile (MSDC - mass storage device class) o webcam (PCCAM) quando è collegata ad un PC via USB.
• Lingua: modificare qui la lingua del menu della telecamera.
• Formatta la sched: Formattate qui la vostra sched di memoria, ad es. dopo un aggiornamento del firmware.
• Sistema: qui trovate la funzione per ripristinare le impostazioni di fabbrica della fotocamera, nonché le informazioni sul firmware (impostazioni di sistema) e sulla scheda di memoria (informazioni sulla scheda).

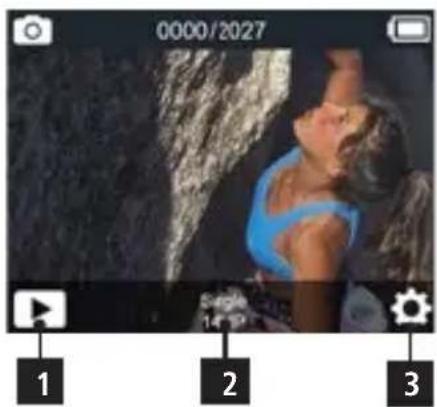

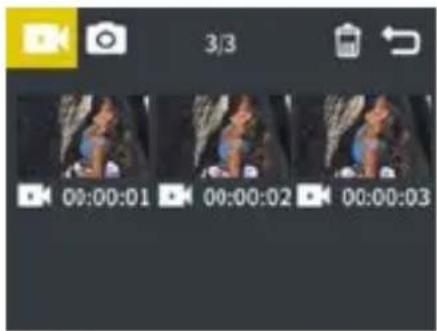

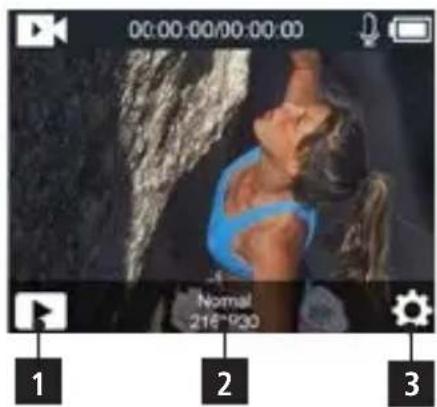

Riproducione di video e foto

Nella modalità di riproduzione è possibile visualizzare in anteprima i video e le foto scattate.

• Riproduzione di file sulla fotocamera

Accertarsi che la fotocamera sia nel menu Riproduzione video o foto. Premere l'icona appropriata sul touchscreen o premere il Pulsante di Accensione/WiFi per far scorrere i video o le foto, quando preme- re il Pulsante di Scatto/Conferma per riproduire i video.

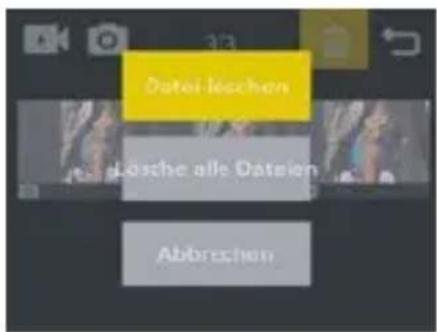

• Eliminazione dei file sulla fotocamera

Sul symbolo per l'eliminazione dei file contrassegnare prima il file richiesto al fatto, oppure premendo per un paio di secondi il Pulsante di Scatto/Conferma, poi di nuovo brevamente e di nuovo per un paio di secondi, quando scegliere le opzioni di eliminazione con il Pulsante Modalità. Confermare premendo il Pulsante di Scatto/ Conferma, scegliere si o no con il Pulsante Modalità e confermare di nuovo con il Pulsante di Scatto/Conferma.

Modalità Selfie / Cambiamento sul display frontale

Per passare da una visualizzazione all'altra, premere il Pulsante Modalità per 3 secondi.

Funzione webcam

Actioncam 8s Plus può utilizzataanche webcam.A tal fine,impostare l'impostazione su «PCCAM»nel menu delle impostazioni alla voce «USB», assicurarsi di insere una scheda Micro SD e quando collegare la fotocamera al PC via USB.

Come webcam, la telecamera ha una risoluzione Full HD di 1920 x 1080 px e un frame rate di 30 fps.
Note: Si prega di notare che è necessario un microfono separato per le trasmissioni audio in quanto il microfono interno non viene utilizzato per questa funzione.

Inoltre, la compatibilità della telecamera come webcam dipende dal programma che si sta utilizzato.

Collegamento di un monitor esterno

É possible collegare un monitor esterno tramite il connettore Micro HDMI. É possibleutilizzare qualsiasi risoluzione della telecamera, parché il monitor la supporti.

Nota: La telecamera non supporta lo streaming online in diretta.

Telecomando

Con il telecommando in dotazione è possibile azionare la action cam a distanza. Ci sono due pulsanti dell'otturatore, uno per la modalità Foto (1) e uno per la modalità video (2), che scattano una fot o iniziano e terminano la registrazione di un video.

Frequenza radio del telecomando: 2.412 - 2.472 GHz; potenza di trasmissione: 10 mW.

Nota: Il telecomando non è impermeabile.

Archivazione / Microschede

Questa fotocamera è compatibile con le schede di memoria Micro SD e Micro SD e Micro SDXC da 8GB, 16GB, 32GB e 64GB. É necessario utilizzato una scheda micro SD con una U3 o V30 di velocità. Si consiglia di utilizzato schede di memoria dimarca per la massima affidabilità nelle attività ad alta vibrazione.

Suggerimenti:

• La性和 non é inclua nella confezione standard, è necessario acquistare una scheda di memoria extra.
• Formattare la sched di memoria Micro SD, Micro SDXC sulla fotocamera prima dell'uso.
• Riavviare la fotocamera après la formattazione.
• Si prega di inserire la sched a memoria in modo corretto, altrimenti l'alloggiamento della sched potrebbe essere danneggiato.

Impostazione WiFi / Apertura tramite App

È possibile collegare la fotocamera al vostro smartphonetramite la funzione WiFi integrata. Accendere la videocamera e pulirla sul touchscreen per attivare ilWiFiutilizzando il menu delle modalità,oppure premere brevamente il Pulsante di Accensione/WiFi per attivare ilWiFi. IlWiFi della telecamera è attivato,l'indicatore di alimentazione lampeggia e le informazioni WiFi (nome della rete e password di rete „1234567890") appaioni sul monitor della telecamera. Quindi collegare la fotocamera allo smartphone andando alle impostazioni WLAN dello smartphone, selezionando la rete della fotocamera e collegandola. Scarica e installa sul lorotelefonol'applicazione gratuite „Rollei 8s/8s Plus" da Google play o Apple App Store. Dopo averla installata,apri l'applicazione e selezione la rete di telecamere dall'elenco. La telecamera viene visualizzata sullo schermo del Telefono.Per uscire alla modalitàWiFi, premere brevamente il Pulsante di Accensione/WiFi. Frenenza:2.412-2.472 GHz;Potenza di trasmissione:10 mW

Aggiornamenti del firmware

Se il firmware cambia, rilasceremo nuovi aggiornamenti che potrete scaricare alla nostra pagna del prodotto nella sezione «Downloads» e installare voi stessi. La versione attuale del firmware della fotocamera si trova nel menu alla voce System/System Information (Informazioni di sistema). Per installare un aggiornamento, copiare il file con estensione .BRN sulla scheda Micro SD utilizzando unlettore di schede. Scollegare la scheda di memoria dal PC e insertirla nella fotocamera. Accendere la fotocamera e confermare l'aggiornamento del firmware selezionando «Si» con l'interruttore di accensione e poi confermare con il pulsante di scatto. Quando I'aggiornamento è completo, la fotocamera si spegne. Formattare la scheda micro SD nella actioncam utilizzato il menu delle impostazioni prima di utilizzarla di nuovo.

Smaltimento

Smaltimento degli imballaggi: Per lo smaltimento, separare gli imballaggi nei diversi tipi. Cartone e carta devono essere smaltiti come carta e la stagnola delve essere riciclata.

Smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche e/o della batteria da parte di utenti privati nell'Unione Europea. Questo significolo sul prodotto o sulla confezione indica che non deve essere smaltito insieme ai rifiuti domestici. è necessario smaltire l'apparecchia-tura di scarto e/o la batteria gestendola secondo lo schema di ritiro applicabile per il riciclaggio di

apparecchiature elettriche ed elettroniche e/o delle batterie. Per ulteriori informazioni sul riciclaggio di esta apparecchiatura e/o della batteria, contattare l'ufficio della città, il negozio dove è stato acquistato l'apparecchio o il servizio di smaltimento per i rifiuti domestici. I riciclaggio dei materiali aiuta a preservare le risorse naturali, assicurando che vengano riciclate in maniera tale da salvaguardare la salute umana e l'ambiente.

Avverenza sulla batteria

• Mai smontare, schiacci are perforare la batteria, o lasciare la batteria in corto circuito. Non esporre la batteria in un ambiente a temperature elevata, se la batteria perde o si gonfia, smettere di utilizzarla.
• Mettere sempre in carica utilizzato il caricabatterie. Rischio di esplosione se la batteria viene sostituita con un tipo non corretto.
• Tenere la batteria fuori alla portata dei bambini.
• Le batterie possono esplodere se esposte alla fiamma. Non gettare mai le batterie nel fuoco.
• Smaltite le batterie usate rissettando le normative locali.
• Prima dello smaltimento del dispositorio, rimuovere la batteria.

Conformità

La Rollei GmbH & Co. KG dichiara che la action camera „Rollei Actioncam 8s Plus" è conforme alla direttiva 2014/53/UE:

2011/65/CE Direttiva RoHs

2014/53/EU Direttiva RED

Il testo completo della dichiarazione di conformità UE più essere scaricato al seguente indirizzo Internet: www.rollei.com/EGK/AC8sPlus

Archivazione e microschede

Diretiva RoHs 2011/65/EC

Diretiva 2014/53/EU RED
