MANUALE UTENTE WX648 WORX

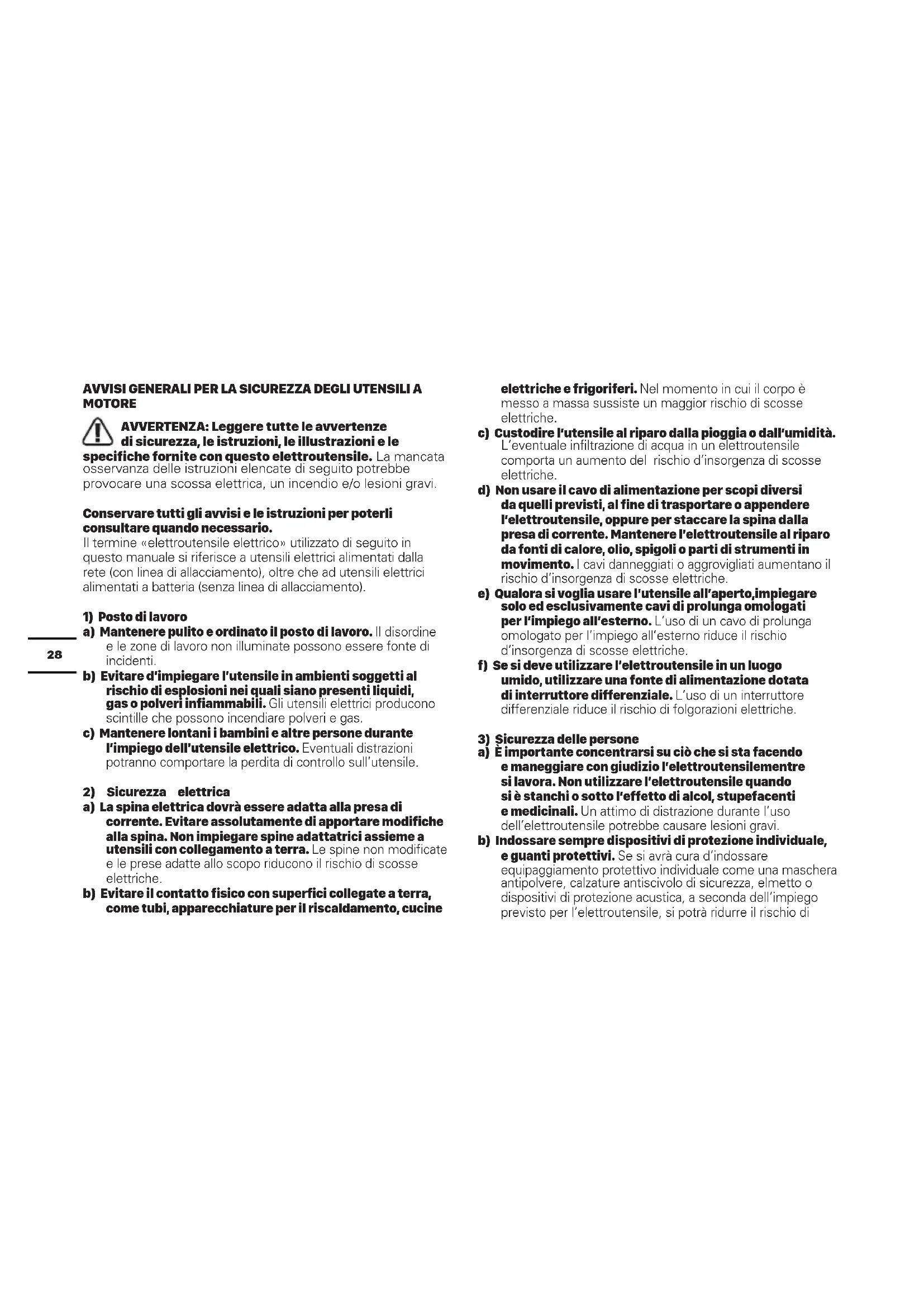

AVVERTENZA: Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le

specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario.

Il termine «elettrotensile elettrico» utilizzato di seguito in quello manuale si riferisce a utensili elettrici alimentati alla rete (con linea di allacciamento), altre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Postodi lavoro

2) Sicurezza elettrica

a) Mantenere pulito e ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplisioni nei quali siano presenti liquidi, gas o polveri inflammabili. Gli utensili elettrici producono scintille che possono incendiare polveri e gas.
c) Mantenere lontani i bambini e altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita di controllo sull'utensile.
a) La spina elettrica dovrà essere adatta alla presa di corrente. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme a utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, apparecchiature per il riscaldamento, cucine

elettriche e frigoriferi. Nel momento in cui il corps è messo a massa sussiste un maggior rischio di scosse elettriche.

c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettrotensile comporta un aumento del rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, al fine di trasportare o appendere l'elettroutensile, oppure per staccare la spina alla presa di corrente. Mantenere l'elettroutensile al riparo da fonti di calore, olio, spigoli o parti di strumenti in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Se si deveutilizzare I'elettroutensile in un luogo umido,utilizzare una fonte di alimentazione dotata di interrottore differenziale.L'uso di un interrottore differenziale riduce il rischio di folgorazioni elettriche.

3) Sicurezza delle persona

a) E importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eletttroutensilemente si lavora. Non utilizzato l'eletttroutensile quando si è stanchi o sotto l'effetto di alcol, stupefacenti e medicinali. Un attimo di restrazione durante l'uso dell'eletttroutensile potrebbe causare lesions gravi.
b) Indossare sempre dispositivi di protezione individuale, e quanti protettivi. Se siavrà cura d'indossare equipaggiamento protettivo individuale come una maschera antipolvère, calzature antiscivolo di sicurezza, elmetto o dispositivi di protezione acustica, a seconda dell'impiego previsto per l'elettroutensile, si potrà ridurre il rischio di

lesioni.

c) Evitare l'avviamento involontario. Controllare che l'interruttore sia nella posizione di spegnimento (off) prima di effettuire il collegamento a una fonte di alimentazione/bateria e prima di sollevare o trasportare l'elettROUTensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile acceso all'alimentazione di corrente potrebbe essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'eletttroutensile. Un attrezzo o una chiave inglese che si trovino in una parte della macchina che sta girando più causare lesioni a personne.
e) E importante non sopravvalutarsi. Avere cura di mettersi in una posizione sicura e di mantenere l'equilibrio. In tal modo sare possibile controllare meglio la macchina in situazioni inaspettate.
f) Indossare indumenti adeguati. Evitare di indossare vestiti lenti o gioelli. Tenere i capelli e gli indumenti lontani delle parti mobili. Vestiti lenti, gioelli o capelli lunghi potrebbero impigliari s in parti in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzatienza errorsi. L'impiego dei sudddetti dispositivi diminuisce il pericolo rappresentato alla polvere.
h) Non lasciare che la familiarità acquisita con l'utilizzo Frequente dell'elettrotensile si trasformi in autocompiegamento e trascuratezza dei principi di sicurezza. Un'azione imprudente cui causare lesioni gravi entro una frazione di secondo.
4) Maneggio e impiego accurato di eletttroutensili
a) Non sovraccaricare I'eletroutensile. Impiegare I'eletroutensile adatto per eseguire il lavoro. Utilizzato I'eletroutensile elettrico adatto si potra lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza

indicata.

b) Non utilizzato eletttroutensili con interruptor difettosi. Un eletttroutensile che non si cui più accendere o spegnere è pericoloso e dovrá essere riparato.
c) Staccare la spina dalla presa di corrente e/o rimuovere la batteria, se rimovibile, dall'elettROUTensile prima di effettuire qualsiasi regolazione, sostuire gli accessori o riporre gli utensili elettrici. Tale precauzione eviterà che la macchina possa essere messa in funzione inavvertamente.
d) Custodire gli elettroutensili non utilizzati fuori della portata dei bambini. Non fare usare l'apparecchio a personone non abituate a farlo o che non abbiano fatto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.
e) Eseguire la manutenzione di eletttroutensile e accessori. Verificare che le parti mobili dell'elettrotensilefunzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione della macchina stessa. Far riparare le parti danneggiate prima di utilizzare l'elettrotensile. Numerosi incidenti vengono causati da elettrotensili la cui manutenzione è stata effettuata in modo molto accurato.
f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno di frequente e sono più facili da condurre.
g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per quello tipo specifico di machina. Osservare le condizioni di lavoro e il lavoro da eseguire durante l'impiego. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolò.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l'uso e il

controllo sicuri dell'elettroutensile in situazioni impreviste.

5) Assistenza

a) Fare riparare l'apparecchio esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo potra essere salvaguardata la sicurezza dell'apparecchio.

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino

SIMBOLI

30	Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni
	Doppio isolamento
	Attenzione
	Indossare protezione per le orecchie
	Indossare protezione per gli occhi
	Indossare una mascherina antipolvere

ELENCO DEI COMPONENTI

1. INTERRUTTORE ACCENSIONE/SPEGNIMENTO

2. IMPUGNATURA MORBIDA

3. ADATTATORE PER L'ASPIRAZIONE DELLA POLVERE* (PerWX647)

4. CONTENITORE POLVERI*(Per WX648 WX648.2)

5. PIASTA

6. CARTA ABRASIVA (Vedi Figura A)

7. TAMPONE A PUNTA

* Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

DATI TECHNICI

Codice WX647 WX648 WX648.2 (645-649-designazione della macchina, tipo di levigatrice)

	WX647	WX648
Tensione 230-240V ~ 50Hz
Potenza Nominale 55W 65W
Velocità Nominale Senza Carico	11000/min
Classe protezione	☐/II
Peso Macchina	0.7kg

INFORMAZIONISUL RUMORE

Pressione sonora pesata L	pA: 78,3dB(A)
Potenza sonora pesata L	wA: 89,3dB(A)
KpA & KWA	3.0dB (A)
Indossare protezione per le orecchie.

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibratione (somma vettoriale triassiale) sono determinati secondo lo standard EN 62841:

Valore emissione vibrazioni a_n = 3,710m / s^2

Incertezza K = 1,5m/s²

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metodo di collaudo standard e possono essere utilizzati per il confronto di un utensile con un'alto.

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato sono alsoe essere utilizzati in una valutazione preliminare dell'esposizione.

AVVERTENZA: le emissioni di vibrazioni e sonore

durente I'uso effettivo dell'elettroutensile possono

differire dal valore dichiarato in base alle modalità con cui"This viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell'eletttroutensile:

Come viene usato I'electrontensile e quali sono i materiali tagliati o forati.

Le condizioni e la buona manutenzione dell'elettroutensile.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore.

L'adequatezza dell'utilizzo dell'elettroutensile rispetto a quanto previsto.

Questo elettroutensile potrebbe causare l'insorgenza della sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA:per essere precisi, una stima del livello di desposizione nelle attuali condizioni di utilizzo dovrebber te tenereconto di tutte le parti del ciclo operativo, come lei in cui lo strumento viene spento e il tempo in cui vieneato girare a vuotoswana realmentefare il suo lavoro.

Questo potrebber ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore.

Usare sempre scalpelli, trapani e lame affidavit.

Conservare quello elettroutensile sempre in conformità a questo istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se I'utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore.

Pianificare il lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

		WX647	WX648	WX648.2
		Carta abrasiva (forata) con velocro	6pc	9pc
32	Carta abrasiva specifica per la rimozione della vernice	3pc	6pc	6pc
	Foglio abrasivo per tam- pone a punta	3pc	6pc	6pc
	Tampone a punta 1pc 1pc 1pc
	Adattatore per l'aspirazione della polvere	1pc //
	Contenitore polveri / 1pc 1pc

Si raccomanda di-acquistare tutti gli accessori nella stesso negazio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negazio può aiutarvi e consigliarvi.

ISTRUZIONI DI FUNZIONAMENTO

Nota: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

USO CONFORME ALLE NORME

La macchina è adatta per la levigatura a secco su superfici in legno, su materie plastiche, su superfici stuccate e su superfici verniciate. La levigatricen non deve essere usata perl'intonacatura.

AZIONE FIGURA
ASSEMBLAGGIO
*Inserimento della carta abrasiva	Vedi Figura A
Uso Dell'Adattatore Per L'Aspirazione Della Polvere	Vedi Figura B1, B2
Montaggio della cassetta raccogli-polvereATTENZIONE: Per impedire che la polvere di levigatura o che altri oggetti estranei colpiscano la faccia o gli occhi, non tentare mai di usare la levigatrice senza installare il contentitore di raccolta della polvere.	Vedi Figura C
Svuotamento della cassetta raccogli-polvere-Svuotare il raccoglitore agli 5-10 minuto per ottenere una migliorie efficienza.	Vedi Figura D1, D2, D3
FUNZIONAMENTO
INTERRUPTORE ACCENSIONE/ SPEGNIMENTO	Vedi Figura E
Capacità di levigatura a filo Vedi Figura F
* Installazione del tampone a punta Vedi	Figura G1, G2
* Rimozione del tampone a punta Vedi	Figura H1, H2
* Fissare i fogli di carta vetrata e i tamponi	Vedi Figura. I
Smerigliatura con il tampone a punta	Vedi Figura. J

• ATTENZIONE: Se non si scollega la levigatrice, questa potrebbe avviarsi accidentalmente e causare gravi ferrite alla persona.

CONSIGLI SUL FUNZIONAMENTO DELLA LEVIGATRICE

Se I'attrezzo diventa troppo caldo, farlo funzionare a vuoto per 2-3 minuti per raffreddare il motore. Assicurarsi che il pezzo che si sta lavorando sua ben fissato con morsetti per prevenire il movimento.

Tutti i movimenti del pezzo possono influenzare la qualità di finitura della levigatura.

Avviare la levigatrice prima di iniziare a levigare e spegnerla solamente dopo avetero terminato la levigatura. Per ottenere risultati migliorie, levigare il legno in direzione delle venature.

Non iniziare a levigare perché si stata inserita carta abrasiva. Non consentire alla carta abrasiva di consumarsi, diversamente si danneggerà la piatra. La garanzia non copre l'uso ed il consumo

della piastra.

Usare carta abrasiva a grana grossa per levigare superfici irregulari, a grana media per superfici lisce ed a grana fine per la finitura delle superfici. Se necessario, fare prima una prova su un materiale di scarto.

Usare solamente carta abrasiva di buona qualita.

L'efficienza della levigatura è controllata alla carta abrasiva e non alla pressione applicata all'attrezzo. Una pressione eccessiva ridurra l'efficienza di levigatura e provocherà il sovraccarico del motore. Sostituendo con regolarità la carta abrasiva si mantiene l'efficienza ottimale di levigatura.

MANUTENZIONE

Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiantiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciuti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti alla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo.

Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona equivalmente qualificata per evitare pericoli.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto

trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONEDI CONFORMITA

Noi

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Dichiarache l'apparecchio

Descrizione Worx Levigatrice palmare

Codice WX647 WX648 WX648.2 (645-649-designazione della macchina, tipo di levigatrice)

Funzione Rimuovere il materiale superficiale con una piasta

conforme alle seguente direttive,

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

Conformera,

EN 62841-1, EN 62841-2-4, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd
